Пристрій з ексцентричним каналом для введення лікувальних засобів

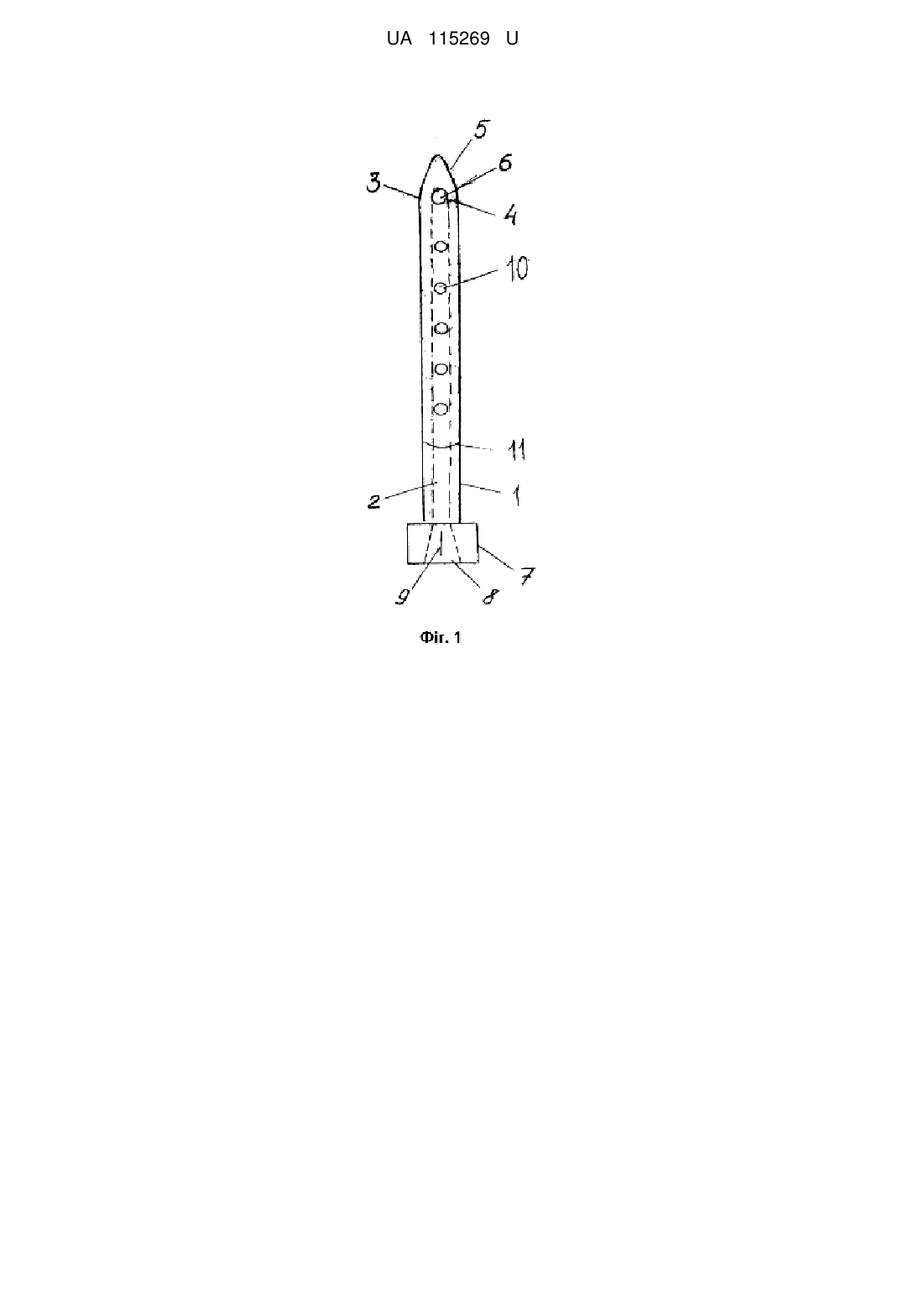

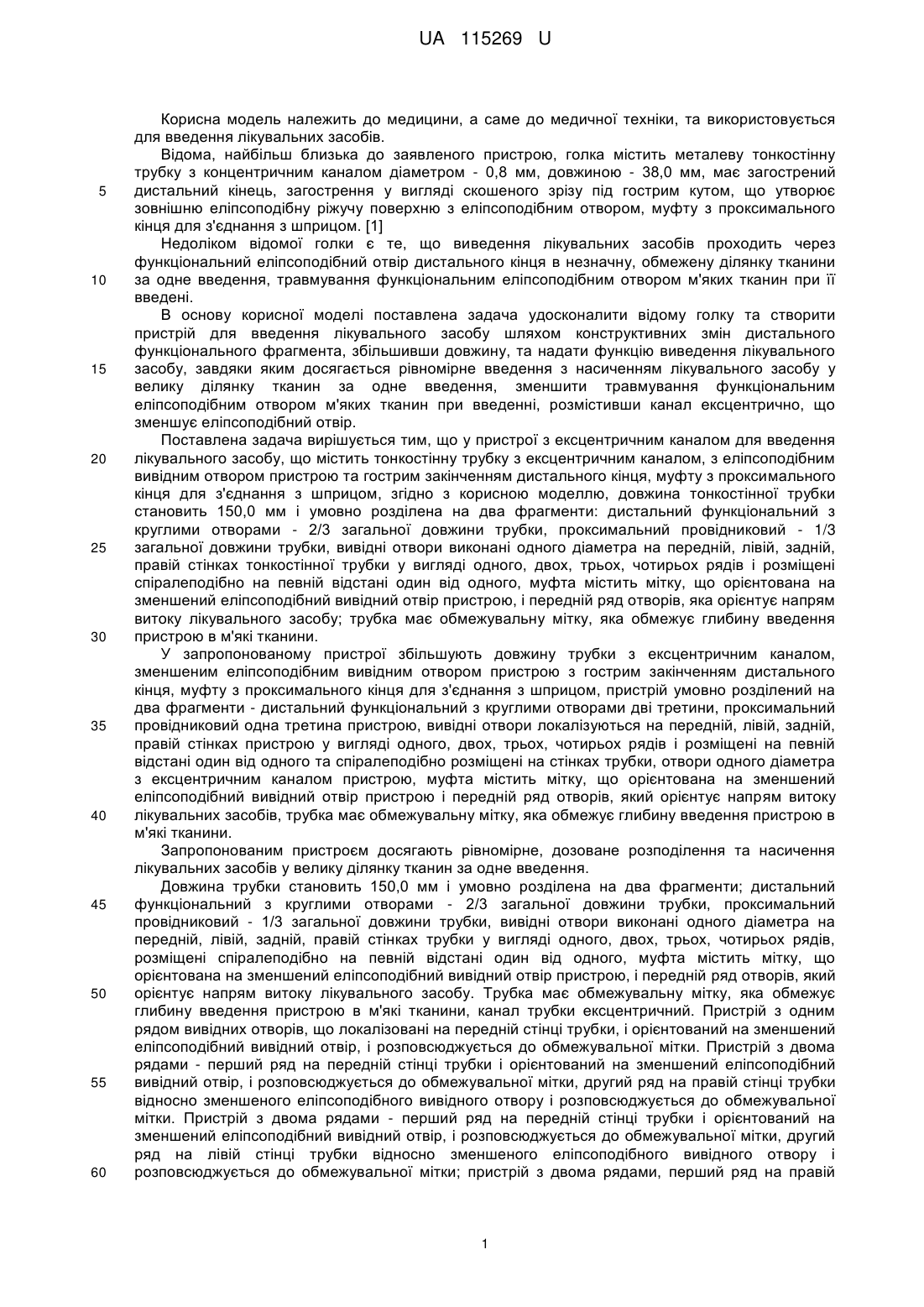

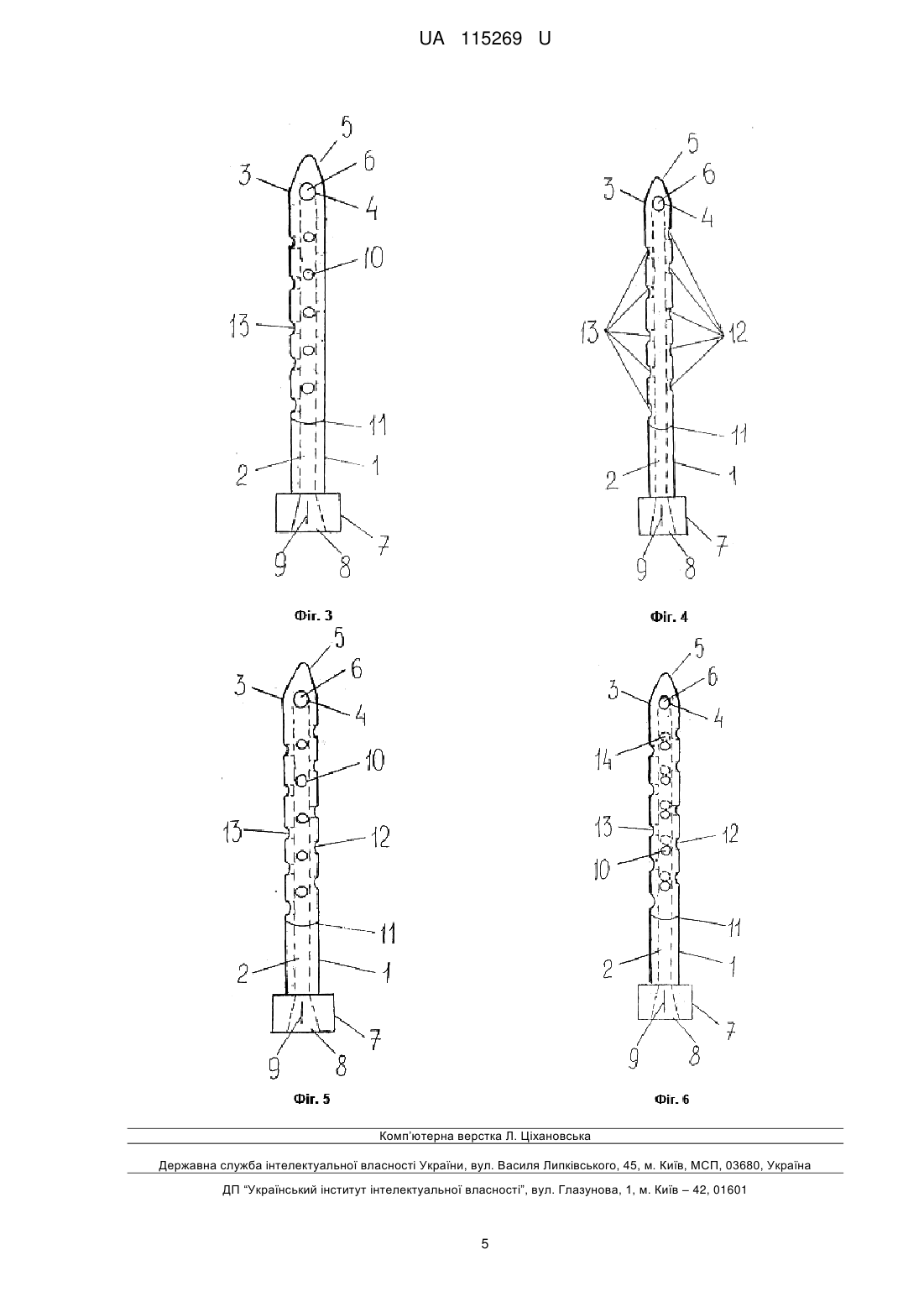

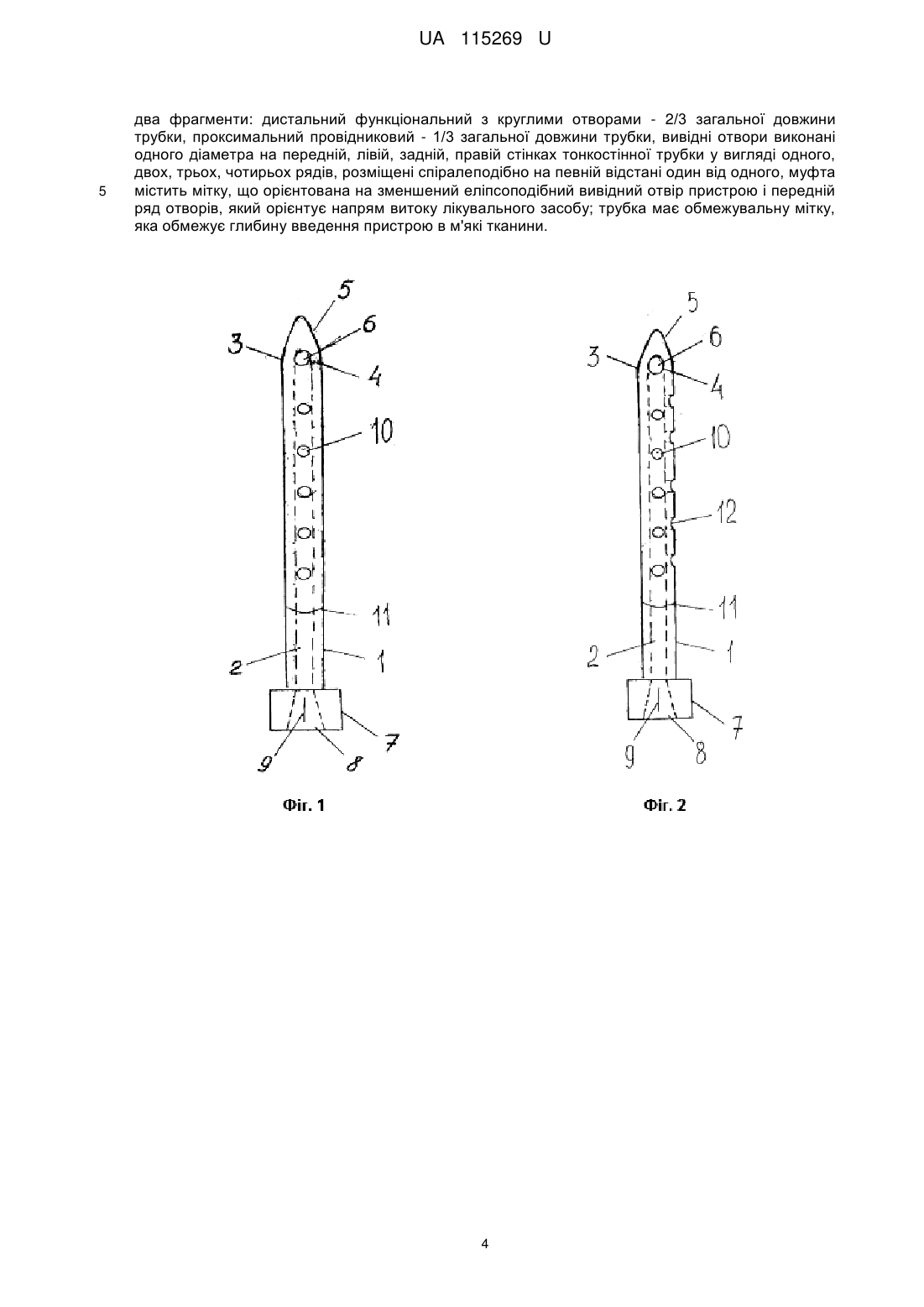

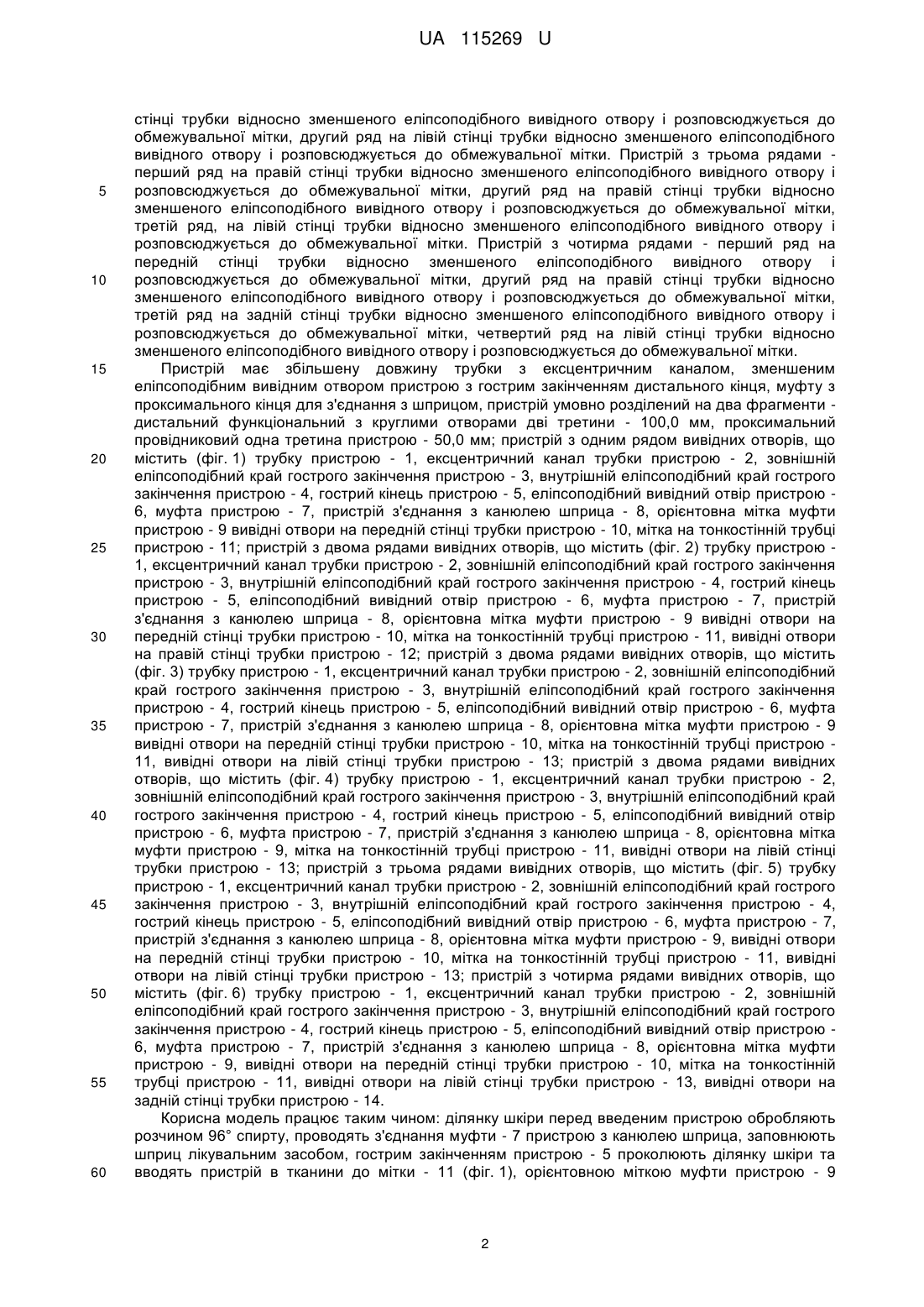

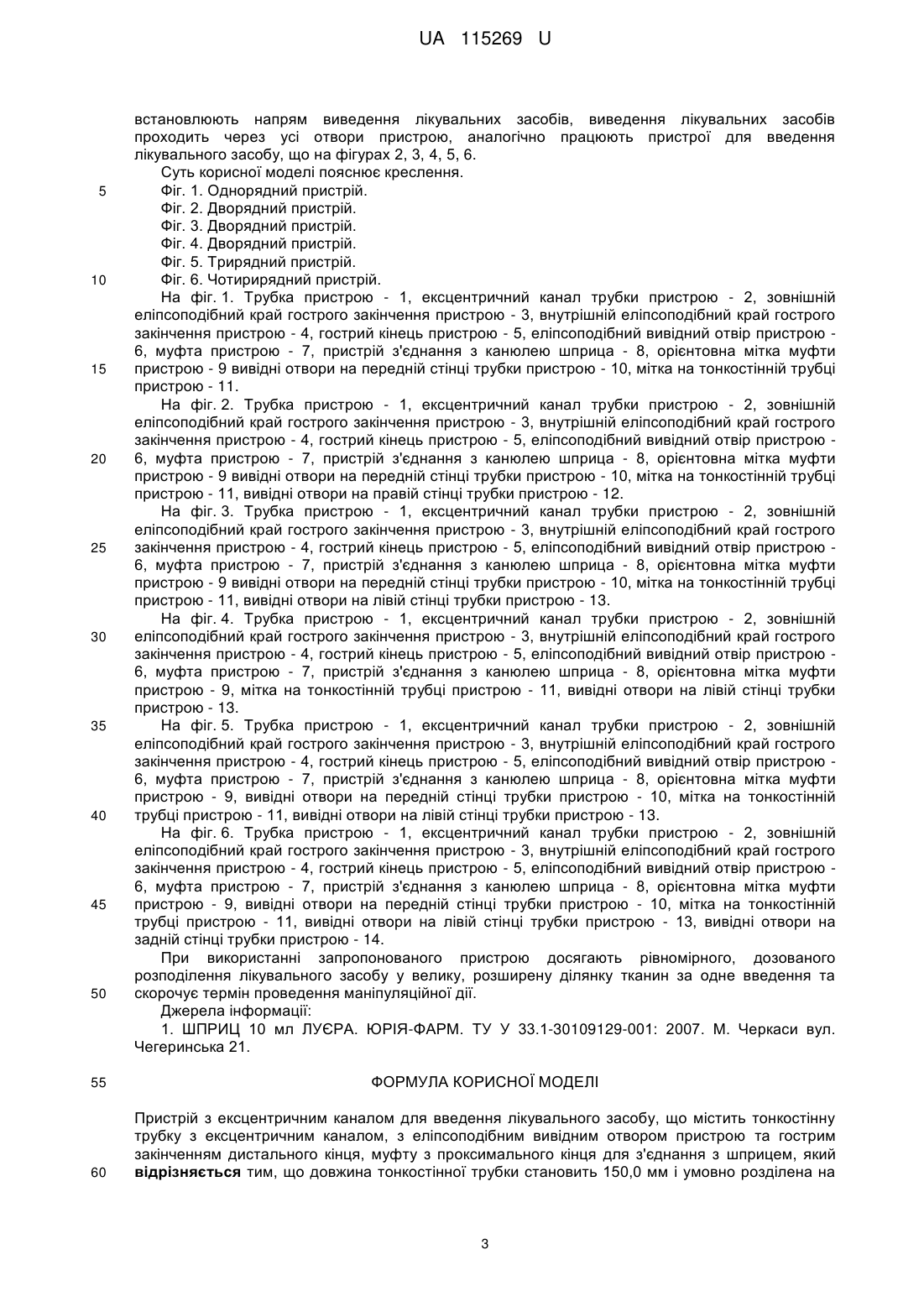

Реферат: UA 115269 U UA 115269 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки, та використовується для введення лікувальних засобів. Відома, найбільш близька до заявленого пристрою, голка містить металеву тонкостінну трубку з концентричним каналом діаметром - 0,8 мм, довжиною - 38,0 мм, має загострений дистальний кінець, загострення у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліпсоподібну ріжучу поверхню з еліпсоподібним отвором, муфту з проксимального кінця для з'єднання з шприцом. [1] Недоліком відомої голки є те, що виведення лікувальних засобів проходить через функціональний еліпсоподібний отвір дистального кінця в незначну, обмежену ділянку тканини за одне введення, травмування функціональним еліпсоподібним отвором м'яких тканин при її введені. В основу корисної моделі поставлена задача удосконалити відому голку та створити пристрій для введення лікувального засобу шляхом конструктивних змін дистального функціонального фрагмента, збільшивши довжину, та надати функцію виведення лікувального засобу, завдяки яким досягається рівномірне введення з насиченням лікувального засобу у велику ділянку тканин за одне введення, зменшити травмування функціональним еліпсоподібним отвором м'яких тканин при введенні, розмістивши канал ексцентрично, що зменшує еліпсоподібний отвір. Поставлена задача вирішується тим, що у пристрої з ексцентричним каналом для введення лікувального засобу, що містить тонкостінну трубку з ексцентричним каналом, з еліпсоподібним вивідним отвором пристрою та гострим закінченням дистального кінця, муфту з проксимального кінця для з'єднання з шприцом, згідно з корисною моделлю, довжина тонкостінної трубки становить 150,0 мм і умовно розділена на два фрагменти: дистальний функціональний з круглими отворами - 2/3 загальної довжини трубки, проксимальний провідниковий - 1/3 загальної довжини трубки, вивідні отвори виконані одного діаметра на передній, лівій, задній, правій стінках тонкостінної трубки у вигляді одного, двох, трьох, чотирьох рядів і розміщені спіралеподібно на певній відстані один від одного, муфта містить мітку, що орієнтована на зменшений еліпсоподібний вивідний отвір пристрою, і передній ряд отворів, яка орієнтує напрям витоку лікувального засобу; трубка має обмежувальну мітку, яка обмежує глибину введення пристрою в м'які тканини. У запропонованому пристрої збільшують довжину трубки з ексцентричним каналом, зменшеним еліпсоподібним вивідним отвором пристрою з гострим закінченням дистального кінця, муфту з проксимального кінця для з'єднання з шприцом, пристрій умовно розділений на два фрагменти - дистальний функціональний з круглими отворами дві третини, проксимальний провідниковий одна третина пристрою, вивідні отвори локалізуються на передній, лівій, задній, правій стінках пристрою у вигляді одного, двох, трьох, чотирьох рядів і розміщені на певній відстані один від одного та спіралеподібно розміщені на стінках трубки, отвори одного діаметра з ексцентричним каналом пристрою, муфта містить мітку, що орієнтована на зменшений еліпсоподібний вивідний отвір пристрою і передній ряд отворів, який орієнтує напрям витоку лікувальних засобів, трубка має обмежувальну мітку, яка обмежує глибину введення пристрою в м'які тканини. Запропонованим пристроєм досягають рівномірне, дозоване розподілення та насичення лікувальних засобів у велику ділянку тканин за одне введення. Довжина трубки становить 150,0 мм і умовно розділена на два фрагменти; дистальний функціональний з круглими отворами - 2/3 загальної довжини трубки, проксимальний провідниковий - 1/3 загальної довжини трубки, вивідні отвори виконані одного діаметра на передній, лівій, задній, правій стінках трубки у вигляді одного, двох, трьох, чотирьох рядів, розміщені спіралеподібно на певній відстані один від одного, муфта містить мітку, що орієнтована на зменшений еліпсоподібний вивідний отвір пристрою, і передній ряд отворів, який орієнтує напрям витоку лікувального засобу. Трубка має обмежувальну мітку, яка обмежує глибину введення пристрою в м'які тканини, канал трубки ексцентричний. Пристрій з одним рядом вивідних отворів, що локалізовані на передній стінці трубки, і орієнтований на зменшений еліпсоподібний вивідний отвір, і розповсюджується до обмежувальної мітки. Пристрій з двома рядами - перший ряд на передній стінці трубки і орієнтований на зменшений еліпсоподібний вивідний отвір, і розповсюджується до обмежувальної мітки, другий ряд на правій стінці трубки відносно зменшеного еліпсоподібного вивідного отвору і розповсюджується до обмежувальної мітки. Пристрій з двома рядами - перший ряд на передній стінці трубки і орієнтований на зменшений еліпсоподібний вивідний отвір, і розповсюджується до обмежувальної мітки, другий ряд на лівій стінці трубки відносно зменшеного еліпсоподібного вивідного отвору і розповсюджується до обмежувальної мітки; пристрій з двома рядами, перший ряд на правій 1 UA 115269 U 5 10 15 20 25 30 35 40 45 50 55 60 стінці трубки відносно зменшеного еліпсоподібного вивідного отвору і розповсюджується до обмежувальної мітки, другий ряд на лівій стінці трубки відносно зменшеного еліпсоподібного вивідного отвору і розповсюджується до обмежувальної мітки. Пристрій з трьома рядами перший ряд на правій стінці трубки відносно зменшеного еліпсоподібного вивідного отвору і розповсюджується до обмежувальної мітки, другий ряд на правій стінці трубки відносно зменшеного еліпсоподібного вивідного отвору і розповсюджується до обмежувальної мітки, третій ряд, на лівій стінці трубки відносно зменшеного еліпсоподібного вивідного отвору і розповсюджується до обмежувальної мітки. Пристрій з чотирма рядами - перший ряд на передній стінці трубки відносно зменшеного еліпсоподібного вивідного отвору і розповсюджується до обмежувальної мітки, другий ряд на правій стінці трубки відносно зменшеного еліпсоподібного вивідного отвору і розповсюджується до обмежувальної мітки, третій ряд на задній стінці трубки відносно зменшеного еліпсоподібного вивідного отвору і розповсюджується до обмежувальної мітки, четвертий ряд на лівій стінці трубки відносно зменшеного еліпсоподібного вивідного отвору і розповсюджується до обмежувальної мітки. Пристрій має збільшену довжину трубки з ексцентричним каналом, зменшеним еліпсоподібним вивідним отвором пристрою з гострим закінченням дистального кінця, муфту з проксимального кінця для з'єднання з шприцом, пристрій умовно розділений на два фрагменти дистальний функціональний з круглими отворами дві третини - 100,0 мм, проксимальний провідниковий одна третина пристрою - 50,0 мм; пристрій з одним рядом вивідних отворів, що містить (фіг. 1) трубку пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішній еліпсоподібний край гострого закінчення пристрою - 3, внутрішній еліпсоподібний край гострого закінчення пристрою - 4, гострий кінець пристрою - 5, еліпсоподібний вивідний отвір пристрою 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9 вивідні отвори на передній стінці трубки пристрою - 10, мітка на тонкостінній трубці пристрою - 11; пристрій з двома рядами вивідних отворів, що містить (фіг. 2) трубку пристрою 1, ексцентричний канал трубки пристрою - 2, зовнішній еліпсоподібний край гострого закінчення пристрою - 3, внутрішній еліпсоподібний край гострого закінчення пристрою - 4, гострий кінець пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9 вивідні отвори на передній стінці трубки пристрою - 10, мітка на тонкостінній трубці пристрою - 11, вивідні отвори на правій стінці трубки пристрою - 12; пристрій з двома рядами вивідних отворів, що містить (фіг. 3) трубку пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішній еліпсоподібний край гострого закінчення пристрою - 3, внутрішній еліпсоподібний край гострого закінчення пристрою - 4, гострий кінець пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9 вивідні отвори на передній стінці трубки пристрою - 10, мітка на тонкостінній трубці пристрою 11, вивідні отвори на лівій стінці трубки пристрою - 13; пристрій з двома рядами вивідних отворів, що містить (фіг. 4) трубку пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішній еліпсоподібний край гострого закінчення пристрою - 3, внутрішній еліпсоподібний край гострого закінчення пристрою - 4, гострий кінець пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, мітка на тонкостінній трубці пристрою - 11, вивідні отвори на лівій стінці трубки пристрою - 13; пристрій з трьома рядами вивідних отворів, що містить (фіг. 5) трубку пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішній еліпсоподібний край гострого закінчення пристрою - 3, внутрішній еліпсоподібний край гострого закінчення пристрою - 4, гострий кінець пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10, мітка на тонкостінній трубці пристрою - 11, вивідні отвори на лівій стінці трубки пристрою - 13; пристрій з чотирма рядами вивідних отворів, що містить (фіг. 6) трубку пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішній еліпсоподібний край гострого закінчення пристрою - 3, внутрішній еліпсоподібний край гострого закінчення пристрою - 4, гострий кінець пристрою - 5, еліпсоподібний вивідний отвір пристрою 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10, мітка на тонкостінній трубці пристрою - 11, вивідні отвори на лівій стінці трубки пристрою - 13, вивідні отвори на задній стінці трубки пристрою - 14. Корисна модель працює таким чином: ділянку шкіри перед введеним пристрою обробляють розчином 96° спирту, проводять з'єднання муфти - 7 пристрою з канюлею шприца, заповнюють шприц лікувальним засобом, гострим закінченням пристрою - 5 проколюють ділянку шкіри та вводять пристрій в тканини до мітки - 11 (фіг. 1), орієнтовною міткою муфти пристрою - 9 2 UA 115269 U 5 10 15 20 25 30 35 40 45 50 встановлюють напрям виведення лікувальних засобів, виведення лікувальних засобів проходить через усі отвори пристрою, аналогічно працюють пристрої для введення лікувального засобу, що на фігурах 2, 3, 4, 5, 6. Суть корисної моделі пояснює креслення. Фіг. 1. Однорядний пристрій. Фіг. 2. Дворядний пристрій. Фіг. 3. Дворядний пристрій. Фіг. 4. Дворядний пристрій. Фіг. 5. Трирядний пристрій. Фіг. 6. Чотирирядний пристрій. На фіг. 1. Трубка пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішній еліпсоподібний край гострого закінчення пристрою - 3, внутрішній еліпсоподібний край гострого закінчення пристрою - 4, гострий кінець пристрою - 5, еліпсоподібний вивідний отвір пристрою 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9 вивідні отвори на передній стінці трубки пристрою - 10, мітка на тонкостінній трубці пристрою - 11. На фіг. 2. Трубка пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішній еліпсоподібний край гострого закінчення пристрою - 3, внутрішній еліпсоподібний край гострого закінчення пристрою - 4, гострий кінець пристрою - 5, еліпсоподібний вивідний отвір пристрою 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9 вивідні отвори на передній стінці трубки пристрою - 10, мітка на тонкостінній трубці пристрою - 11, вивідні отвори на правій стінці трубки пристрою - 12. На фіг. 3. Трубка пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішній еліпсоподібний край гострого закінчення пристрою - 3, внутрішній еліпсоподібний край гострого закінчення пристрою - 4, гострий кінець пристрою - 5, еліпсоподібний вивідний отвір пристрою 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9 вивідні отвори на передній стінці трубки пристрою - 10, мітка на тонкостінній трубці пристрою - 11, вивідні отвори на лівій стінці трубки пристрою - 13. На фіг. 4. Трубка пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішній еліпсоподібний край гострого закінчення пристрою - 3, внутрішній еліпсоподібний край гострого закінчення пристрою - 4, гострий кінець пристрою - 5, еліпсоподібний вивідний отвір пристрою 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, мітка на тонкостінній трубці пристрою - 11, вивідні отвори на лівій стінці трубки пристрою - 13. На фіг. 5. Трубка пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішній еліпсоподібний край гострого закінчення пристрою - 3, внутрішній еліпсоподібний край гострого закінчення пристрою - 4, гострий кінець пристрою - 5, еліпсоподібний вивідний отвір пристрою 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10, мітка на тонкостінній трубці пристрою - 11, вивідні отвори на лівій стінці трубки пристрою - 13. На фіг. 6. Трубка пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішній еліпсоподібний край гострого закінчення пристрою - 3, внутрішній еліпсоподібний край гострого закінчення пристрою - 4, гострий кінець пристрою - 5, еліпсоподібний вивідний отвір пристрою 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10, мітка на тонкостінній трубці пристрою - 11, вивідні отвори на лівій стінці трубки пристрою - 13, вивідні отвори на задній стінці трубки пристрою - 14. При використанні запропонованого пристрою досягають рівномірного, дозованого розподілення лікувального засобу у велику, розширену ділянку тканин за одне введення та скорочує термін проведення маніпуляційної дії. Джерела інформації: 1. ШПРИЦ 10 мл ЛУЄРА. ЮРІЯ-ΦΑΡΜ. ТУ У 33.1-30109129-001: 2007. М. Черкаси вул. Чегеринська 21. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пристрій з ексцентричним каналом для введення лікувального засобу, що містить тонкостінну трубку з ексцентричним каналом, з еліпсоподібним вивідним отвором пристрою та гострим закінченням дистального кінця, муфту з проксимального кінця для з'єднання з шприцем, який відрізняється тим, що довжина тонкостінної трубки становить 150,0 мм і умовно розділена на 3 UA 115269 U 5 два фрагменти: дистальний функціональний з круглими отворами - 2/3 загальної довжини трубки, проксимальний провідниковий - 1/3 загальної довжини трубки, вивідні отвори виконані одного діаметра на передній, лівій, задній, правій стінках тонкостінної трубки у вигляді одного, двох, трьох, чотирьох рядів, розміщені спіралеподібно на певній відстані один від одного, муфта містить мітку, що орієнтована на зменшений еліпсоподібний вивідний отвір пристрою і передній ряд отворів, який орієнтує напрям витоку лікувального засобу; трубка має обмежувальну мітку, яка обмежує глибину введення пристрою в м'які тканини. 4 UA 115269 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
