Пристрій формування активної модульованої перешкоди оптико-електронним пристроям

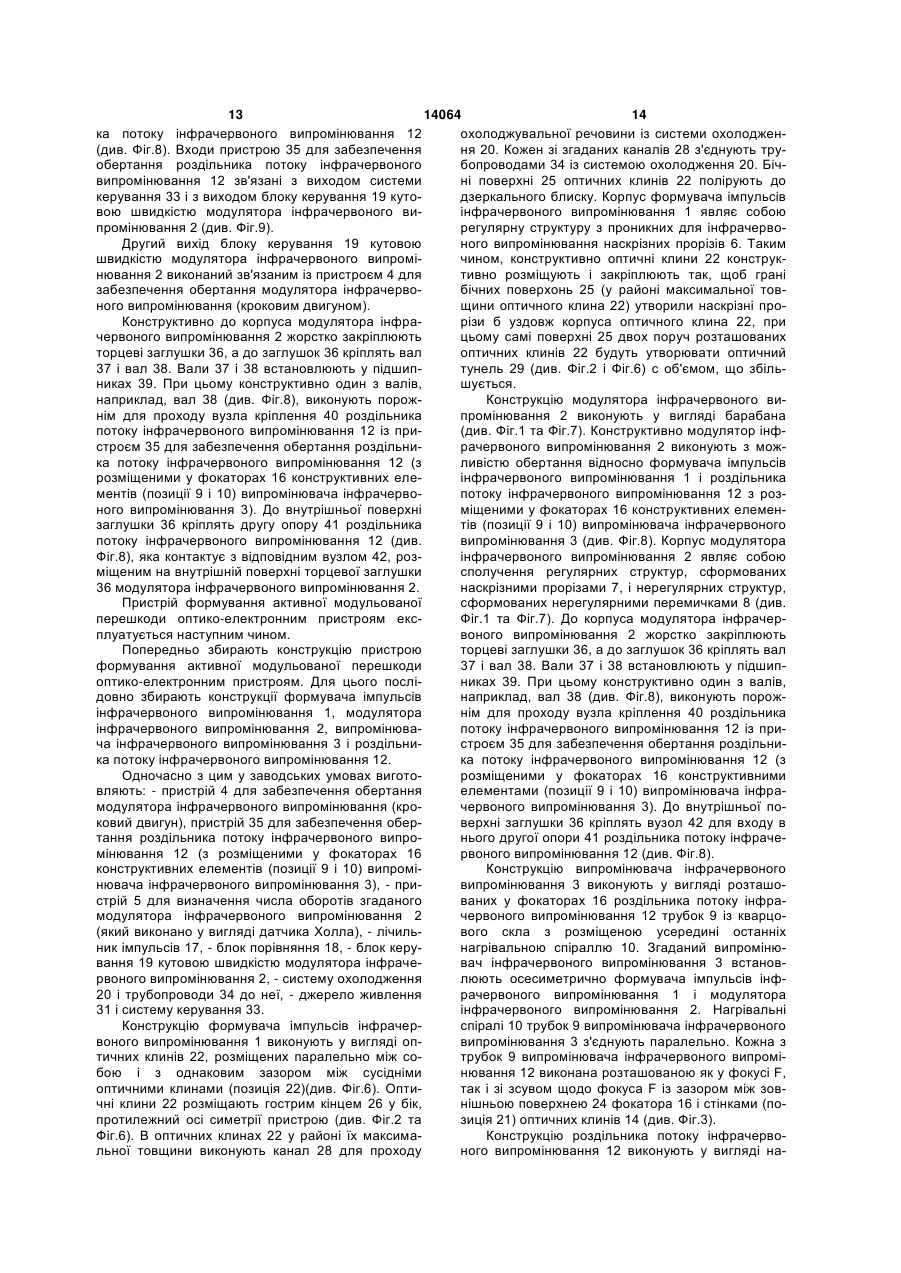

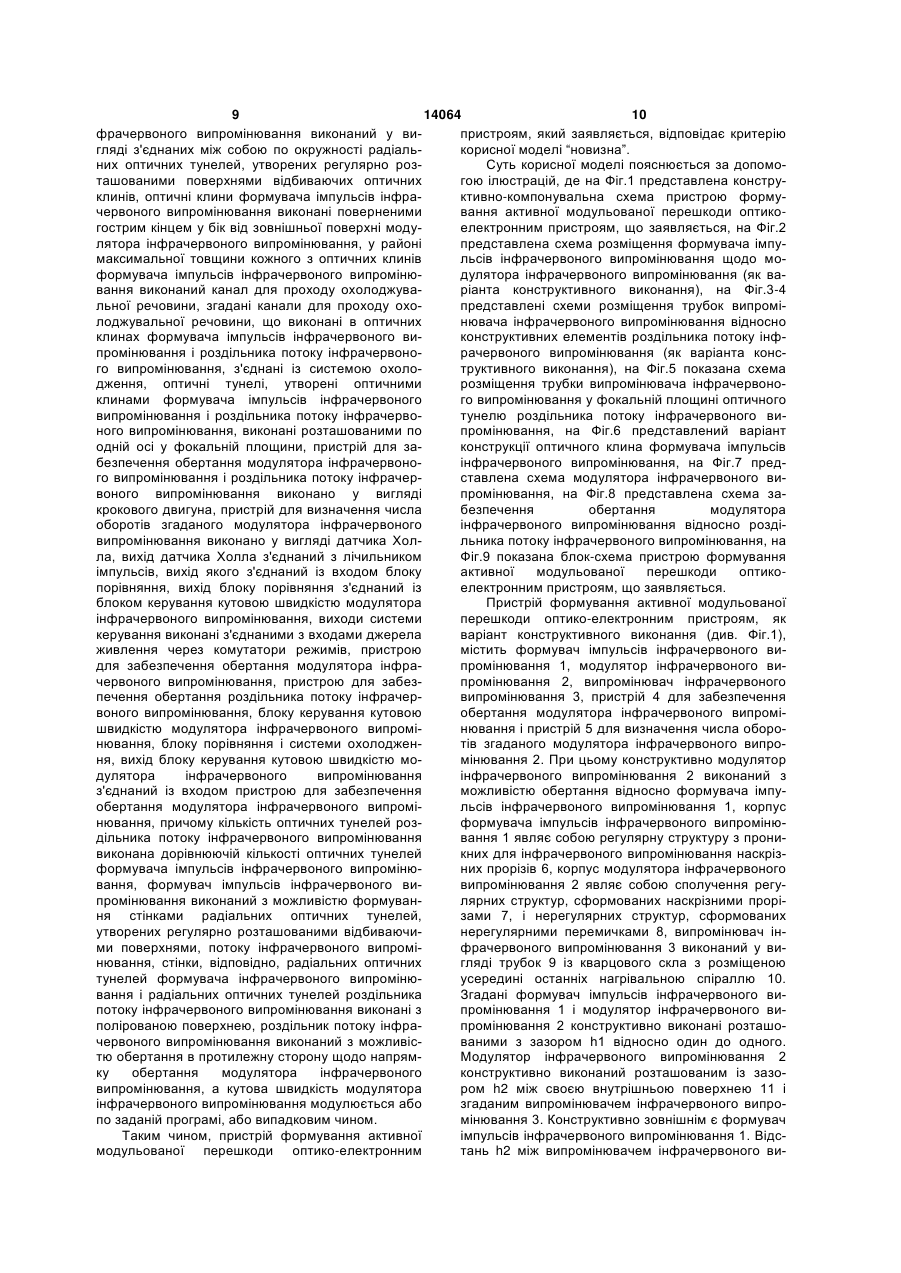

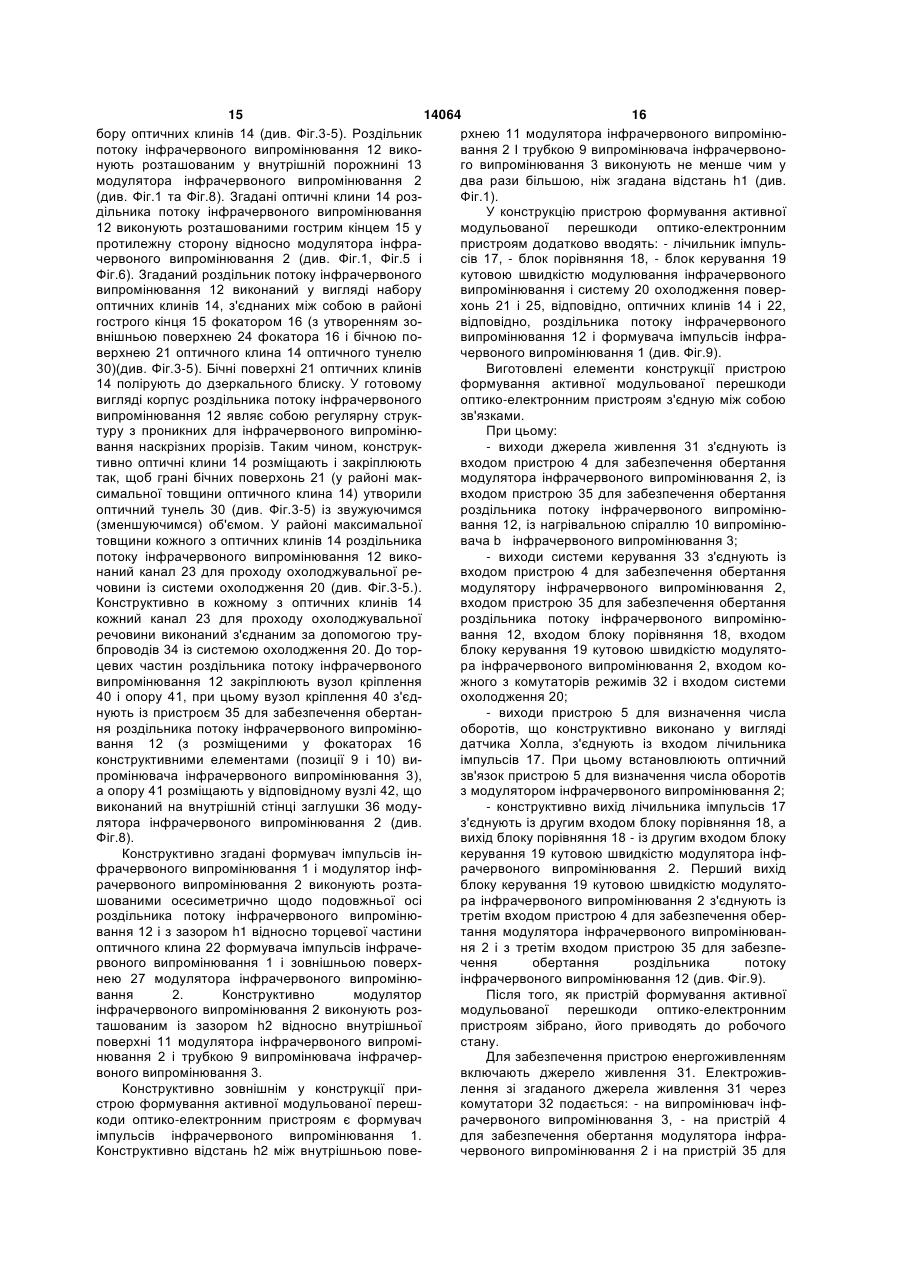

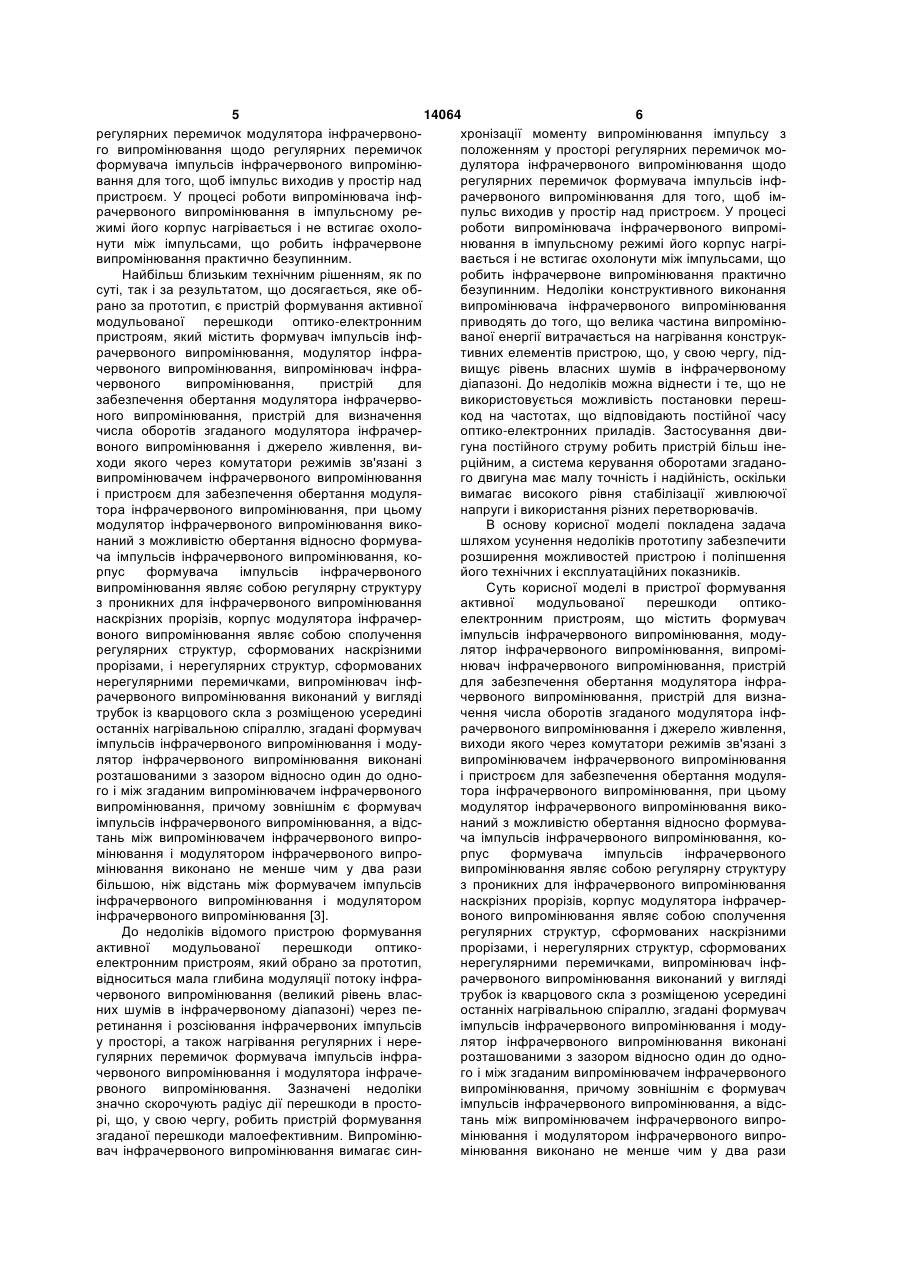

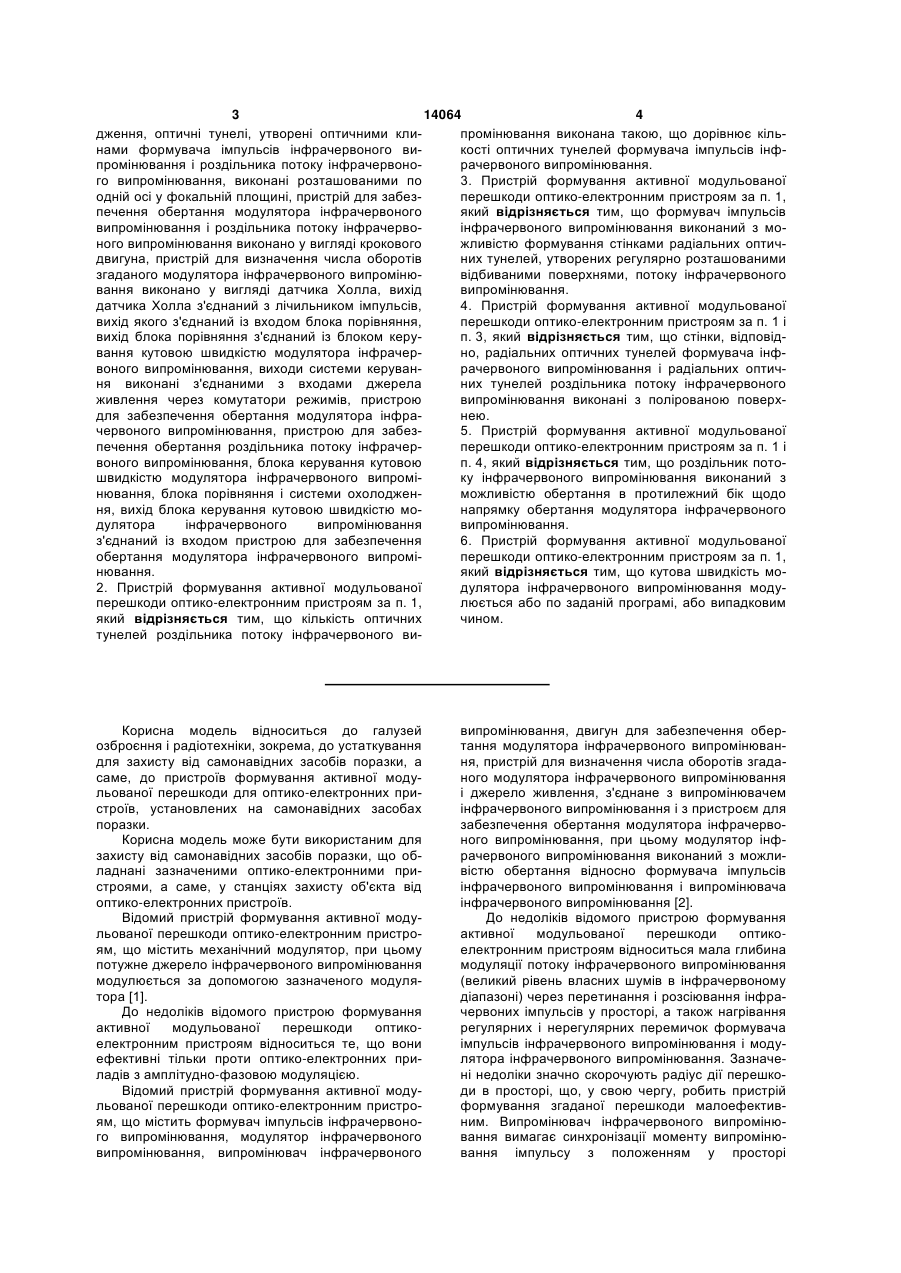

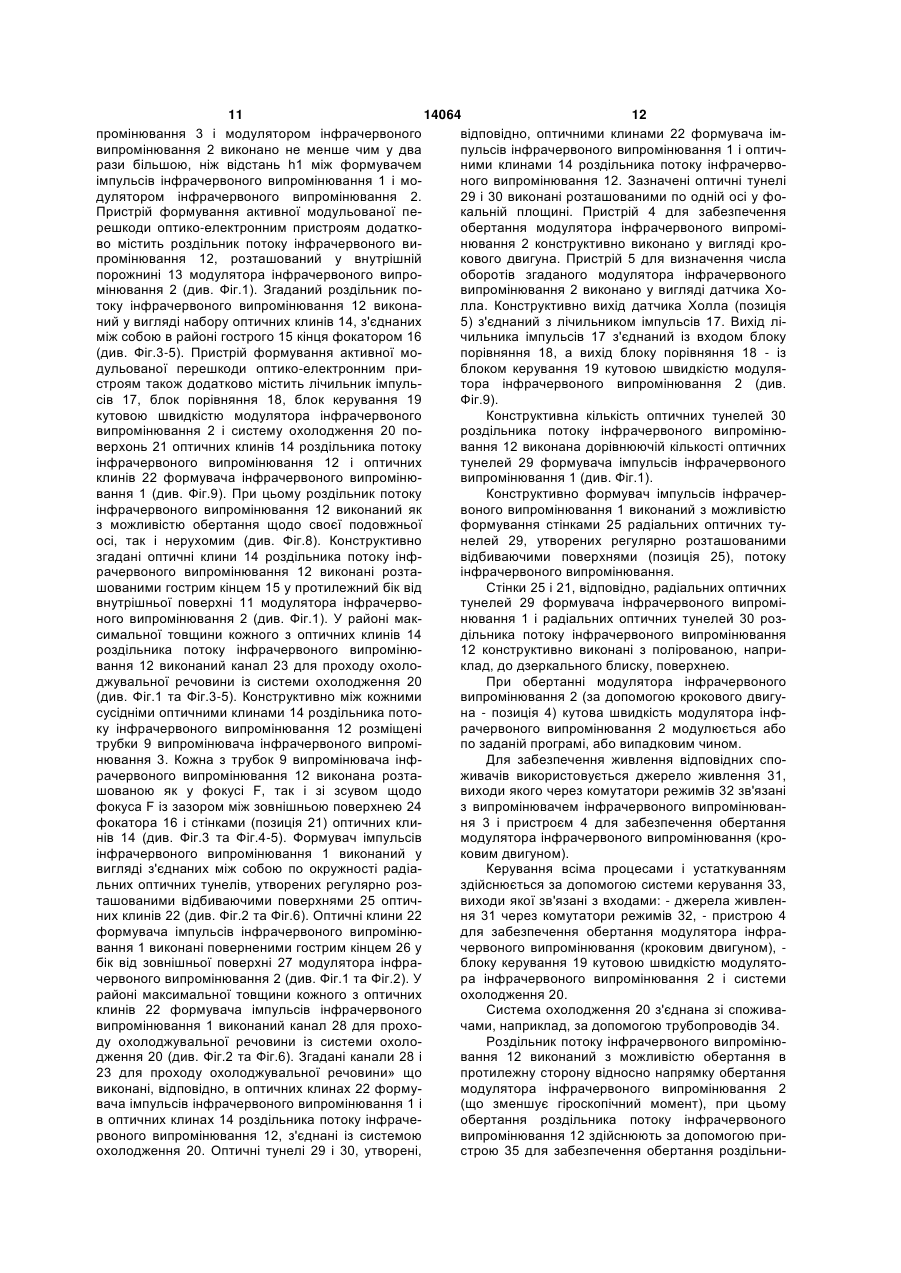

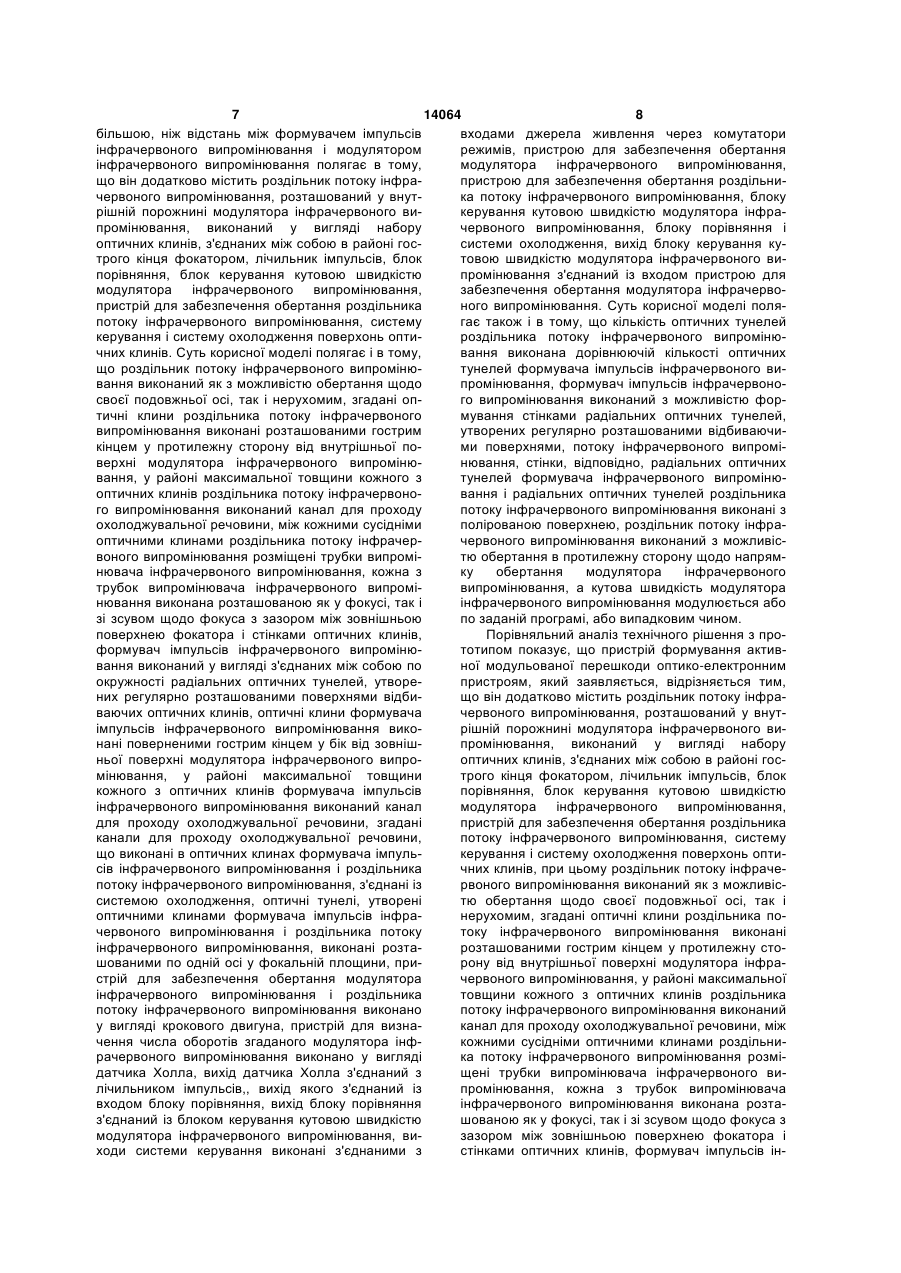

1. Пристрій формування активної модульованої перешкоди оптико-електронним пристроям, що містить формувач імпульсів інфрачервоного випромінювання, модулятор інфрачервоного випромінювання, випромінювач інфрачервоного випромінювання, пристрій для забезпечення обертання модулятора інфрачервоного випромінювання, пристрій для визначення числа оборотів згаданого модулятора інфрачервоного випромінювання і джерело живлення, виходи якого через комутатори режимів зв'язані з випромінювачем інфрачервоного випромінювання і пристроєм для забезпечення обертання модулятора інфрачервоного випромінювання, при цьому модулятор інфрачервоного випромінювання виконаний з можливістю обертання відносно формувача імпульсів інфрачервоного випромінювання, корпус формувача імпульсів інфрачервоного випромінювання являє собою регулярну структуру з проникних для інфрачервоного випромінювання наскрізних прорізів, корпус модулятора інфрачервоного випромінювання являє собою сполучення регулярних структур, сформованих наскрізними прорізами, і нерегулярних структур, сформованих нерегулярними перемичками, випромінювач інфрачервоного випромінювання виконаний у вигляді трубок із кварцового скла з розміщеною усередині останніх нагрівальною спіраллю, згадані формувач імпульсів інфрачервоного випромінювання і модулятор інфрачервоного випромінювання виконані розташованими з зазором відносно один до одного і між згаданим випромінювачем інфрачервоного випромінювання, причому зовнішнім є формувач імпульсів інфрачервоного випромінювання, а відстань між випромінювачем інфрачервоного випромінювання і модулятором інфрачервоного випромінювання виконано принаймні у два рази більшою, ніж відстань між формувачем імпульсів інфрачервоного випромінювання і модулятором інфрачервоного 2 (19) 1 3 14064 4 дження, оптичні тунелі, утворені оптичними клипромінювання виконана такою, що дорівнює кільнами формувача імпульсів інфрачервоного викості оптичних тунелей формувача імпульсів інфпромінювання і роздільника потоку інфрачервонорачервоного випромінювання. го випромінювання, виконані розташованими по 3. Пристрій формування активної модульованої одній осі у фокальній площині, пристрій для забезперешкоди оптико-електронним пристроям за п. 1, який відрізняється тим, що формувач імпульсів печення обертання модулятора інфрачервоного випромінювання і роздільника потоку інфрачервоінфрачервоного випромінювання виконаний з моного випромінювання виконано у вигляді крокового жливістю формування стінками радіальних оптичдвигуна, пристрій для визначення числа оборотів них тунелей, утворених регулярно розташованими згаданого модулятора інфрачервоного випромінювідбиваними поверхнями, потоку інфрачервоного вання виконано у вигляді датчика Холла, вихід випромінювання. датчика Холла з'єднаний з лічильником імпульсів, 4. Пристрій формування активної модульованої вихід якого з'єднаний із входом блока порівняння, перешкоди оптико-електронним пристроям за п. 1 і п. 3, який відрізняється тим, що стінки, відповідвихід блока порівняння з'єднаний із блоком керування кутовою швидкістю модулятора інфрачерно, радіальних оптичних тунелей формувача інфвоного випромінювання, виходи системи керуванрачервоного випромінювання і радіальних оптичня виконані з'єднаними з входами джерела них тунелей роздільника потоку інфрачервоного живлення через комутатори режимів, пристрою випромінювання виконані з полірованою поверхдля забезпечення обертання модулятора інфранею. червоного випромінювання, пристрою для забез5. Пристрій формування активної модульованої печення обертання роздільника потоку інфрачерперешкоди оптико-електронним пристроям за п. 1 і п. 4, який відрізняється тим, що роздільник потовоного випромінювання, блока керування кутовою швидкістю модулятора інфрачервоного випроміку інфрачервоного випромінювання виконаний з нювання, блока порівняння і системи охолодженможливістю обертання в протилежний бік щодо ня, вихід блока керування кутовою швидкістю монапрямку обертання модулятора інфрачервоного дулятора інфрачервоного випромінювання випромінювання. з'єднаний із входом пристрою для забезпечення 6. Пристрій формування активної модульованої обертання модулятора інфрачервоного випроміперешкоди оптико-електронним пристроям за п. 1, який відрізняється тим, що кутова швидкість монювання. 2. Пристрій формування активної модульованої дулятора інфрачервоного випромінювання модуперешкоди оптико-електронним пристроям за п. 1, люється або по заданій програмі, або випадковим який відрізняється тим, що кількість оптичних чином. тунелей роздільника потоку інфрачервоного ви Корисна модель відноситься до галузей озброєння і радіотехніки, зокрема, до устаткування для захисту від самонавідних засобів поразки, а саме, до пристроїв формування активної модульованої перешкоди для оптико-електронних пристроїв, установлених на самонавідних засобах поразки. Корисна модель може бути використаним для захисту від самонавідних засобів поразки, що обладнані зазначеними оптико-електронними пристроями, а саме, у станціях захисту об'єкта від оптико-електронних пристроїв. Відомий пристрій формування активної модульованої перешкоди оптико-електронним пристроям, що містить механічний модулятор, при цьому потужне джерело інфрачервоного випромінювання модулюється за допомогою зазначеного модулятора [1]. До недоліків відомого пристрою формування активної модульованої перешкоди оптикоелектронним пристроям відноситься те, що вони ефективні тільки проти оптико-електронних приладів з амплітудно-фазовою модуляцією. Відомий пристрій формування активної модульованої перешкоди оптико-електронним пристроям, що містить формувач імпульсів інфрачервоного випромінювання, модулятор інфрачервоного випромінювання, випромінювач інфрачервоного випромінювання, двигун для забезпечення обертання модулятора інфрачервоного випромінювання, пристрій для визначення числа оборотів згаданого модулятора інфрачервоного випромінювання і джерело живлення, з'єднане з випромінювачем інфрачервоного випромінювання і з пристроєм для забезпечення обертання модулятора інфрачервоного випромінювання, при цьому модулятор інфрачервоного випромінювання виконаний з можливістю обертання відносно формувача імпульсів інфрачервоного випромінювання і випромінювача інфрачервоного випромінювання [2]. До недоліків відомого пристрою формування активної модульованої перешкоди оптикоелектронним пристроям відноситься мала глибина модуляції потоку інфрачервоного випромінювання (великий рівень власних шумів в інфрачервоному діапазоні) через перетинання і розсіювання інфрачервоних імпульсів у просторі, а також нагрівання регулярних і нерегулярних перемичок формувача імпульсів інфрачервоного випромінювання і модулятора інфрачервоного випромінювання. Зазначені недоліки значно скорочують радіус дії перешкоди в просторі, що, у свою чергу, робить пристрій формування згаданої перешкоди малоефективним. Випромінювач інфрачервоного випромінювання вимагає синхронізації моменту випромінювання імпульсу з положенням у просторі 5 14064 6 регулярних перемичок модулятора інфрачервонохронізації моменту випромінювання імпульсу з го випромінювання щодо регулярних перемичок положенням у просторі регулярних перемичок моформувача імпульсів інфрачервоного випромінюдулятора інфрачервоного випромінювання щодо вання для того, щоб імпульс виходив у простір над регулярних перемичок формувача імпульсів інфпристроєм. У процесі роботи випромінювача інфрачервоного випромінювання для того, щоб імрачервоного випромінювання в імпульсному репульс виходив у простір над пристроєм. У процесі жимі його корпус нагрівається і не встигає охолороботи випромінювача інфрачервоного випромінути між імпульсами, що робить інфрачервоне нювання в імпульсному режимі його корпус нагрівипромінювання практично безупинним. вається і не встигає охолонути між імпульсами, що Найбільш близьким технічним рішенням, як по робить інфрачервоне випромінювання практично суті, так і за результатом, що досягається, яке оббезупинним. Недоліки конструктивного виконання рано за прототип, є пристрій формування активної випромінювача інфрачервоного випромінювання модульованої перешкоди оптико-електронним приводять до того, що велика частина випромінюпристроям, який містить формувач імпульсів інфваної енергії витрачається на нагрівання конструкрачервоного випромінювання, модулятор інфративних елементів пристрою, що, у свою чергу, підчервоного випромінювання, випромінювач інфравищує рівень власних шумів в інфрачервоному червоного випромінювання, пристрій для діапазоні. До недоліків можна віднести і те, що не забезпечення обертання модулятора інфрачервовикористовується можливість постановки перешного випромінювання, пристрій для визначення код на частотах, що відповідають постійної часу числа оборотів згаданого модулятора інфрачероптико-електронних приладів. Застосування двивоного випромінювання і джерело живлення, вигуна постійного струму робить пристрій більш інеходи якого через комутатори режимів зв'язані з рційним, а система керування оборотами згадановипромінювачем інфрачервоного випромінювання го двигуна має малу точність і надійність, оскільки і пристроєм для забезпечення обертання модулявимагає високого рівня стабілізації живлюючої тора інфрачервоного випромінювання, при цьому напруги і використання різних перетворювачів. модулятор інфрачервоного випромінювання викоВ основу корисної моделі покладена задача наний з можливістю обертання відносно формувашляхом усунення недоліків прототипу забезпечити ча імпульсів інфрачервоного випромінювання, корозширення можливостей пристрою і поліпшення рпус формувача імпульсів інфрачервоного його технічних і експлуатаційних показників. випромінювання являє собою регулярну структуру Суть корисної моделі в пристрої формування з проникних для інфрачервоного випромінювання активної модульованої перешкоди оптиконаскрізних прорізів, корпус модулятора інфрачерелектронним пристроям, що містить формувач воного випромінювання являє собою сполучення імпульсів інфрачервоного випромінювання, модурегулярних структур, сформованих наскрізними лятор інфрачервоного випромінювання, випроміпрорізами, і нерегулярних структур, сформованих нювач інфрачервоного випромінювання, пристрій нерегулярними перемичками, випромінювач інфдля забезпечення обертання модулятора інфрарачервоного випромінювання виконаний у вигляді червоного випромінювання, пристрій для визнатрубок із кварцового скла з розміщеною усередині чення числа оборотів згаданого модулятора інфостанніх нагрівальною спіраллю, згадані формувач рачервоного випромінювання і джерело живлення, імпульсів інфрачервоного випромінювання і модувиходи якого через комутатори режимів зв'язані з лятор інфрачервоного випромінювання виконані випромінювачем інфрачервоного випромінювання розташованими з зазором відносно один до одноі пристроєм для забезпечення обертання модуляго і між згаданим випромінювачем інфрачервоного тора інфрачервоного випромінювання, при цьому випромінювання, причому зовнішнім є формувач модулятор інфрачервоного випромінювання викоімпульсів інфрачервоного випромінювання, а відснаний з можливістю обертання відносно формуватань між випромінювачем інфрачервоного випроча імпульсів інфрачервоного випромінювання, комінювання і модулятором інфрачервоного випрорпус формувача імпульсів інфрачервоного мінювання виконано не менше чим у два рази випромінювання являє собою регулярну структуру більшою, ніж відстань між формувачем імпульсів з проникних для інфрачервоного випромінювання інфрачервоного випромінювання і модулятором наскрізних прорізів, корпус модулятора інфрачерінфрачервоного випромінювання [3]. воного випромінювання являє собою сполучення До недоліків відомого пристрою формування регулярних структур, сформованих наскрізними активної модульованої перешкоди оптикопрорізами, і нерегулярних структур, сформованих електронним пристроям, який обрано за прототип, нерегулярними перемичками, випромінювач інфвідноситься мала глибина модуляції потоку інфрарачервоного випромінювання виконаний у вигляді червоного випромінювання (великий рівень властрубок із кварцового скла з розміщеною усередині них шумів в інфрачервоному діапазоні) через пеостанніх нагрівальною спіраллю, згадані формувач ретинання і розсіювання інфрачервоних імпульсів імпульсів інфрачервоного випромінювання і модуу просторі, а також нагрівання регулярних і нерелятор інфрачервоного випромінювання виконані гулярних перемичок формувача імпульсів інфрарозташованими з зазором відносно один до одночервоного випромінювання і модулятора інфрачего і між згаданим випромінювачем інфрачервоного рвоного випромінювання. Зазначені недоліки випромінювання, причому зовнішнім є формувач значно скорочують радіус дії перешкоди в простоімпульсів інфрачервоного випромінювання, а відсрі, що, у свою чергу, робить пристрій формування тань між випромінювачем інфрачервоного випрозгаданої перешкоди малоефективним. Випромінюмінювання і модулятором інфрачервоного випровач інфрачервоного випромінювання вимагає синмінювання виконано не менше чим у два рази 7 14064 8 більшою, ніж відстань між формувачем імпульсів входами джерела живлення через комутатори інфрачервоного випромінювання і модулятором режимів, пристрою для забезпечення обертання інфрачервоного випромінювання полягає в тому, модулятора інфрачервоного випромінювання, що він додатково містить роздільник потоку інфрапристрою для забезпечення обертання роздільничервоного випромінювання, розташований у внутка потоку інфрачервоного випромінювання, блоку рішній порожнині модулятора інфрачервоного викерування кутовою швидкістю модулятора інфрапромінювання, виконаний у вигляді набору червоного випромінювання, блоку порівняння і оптичних клинів, з'єднаних між собою в районі госсистеми охолодження, вихід блоку керування кутрого кінця фокатором, лічильник імпульсів, блок товою швидкістю модулятора інфрачервоного випорівняння, блок керування кутовою швидкістю промінювання з'єднаний із входом пристрою для модулятора інфрачервоного випромінювання, забезпечення обертання модулятора інфрачервопристрій для забезпечення обертання роздільника ного випромінювання. Суть корисної моделі поляпотоку інфрачервоного випромінювання, систему гає також і в тому, що кількість оптичних тунелей керування і систему охолодження поверхонь оптироздільника потоку інфрачервоного випромінючних клинів. Суть корисної моделі полягає і в тому, вання виконана дорівнюючій кількості оптичних що роздільник потоку інфрачервоного випромінютунелей формувача імпульсів інфрачервоного вивання виконаний як з можливістю обертання щодо промінювання, формувач імпульсів інфрачервоносвоєї подовжньої осі, так і нерухомим, згадані опго випромінювання виконаний з можливістю фортичні клини роздільника потоку інфрачервоного мування стінками радіальних оптичних тунелей, випромінювання виконані розташованими гострим утворених регулярно розташованими відбиваючикінцем у протилежну сторону від внутрішньої поми поверхнями, потоку інфрачервоного випроміверхні модулятора інфрачервоного випромінюнювання, стінки, відповідно, радіальних оптичних вання, у районі максимальної товщини кожного з тунелей формувача інфрачервоного випромінюоптичних клинів роздільника потоку інфрачервоновання і радіальних оптичних тунелей роздільника го випромінювання виконаний канал для проходу потоку інфрачервоного випромінювання виконані з охолоджувальної речовини, між кожними сусідніми полірованою поверхнею, роздільник потоку інфраоптичними клинами роздільника потоку інфрачерчервоного випромінювання виконаний з можливісвоного випромінювання розміщені трубки випромітю обертання в протилежну сторону щодо напрямнювача інфрачервоного випромінювання, кожна з ку обертання модулятора інфрачервоного трубок випромінювача інфрачервоного випромівипромінювання, а кутова швидкість модулятора нювання виконана розташованою як у фокусі, так і інфрачервоного випромінювання модулюється або зі зсувом щодо фокуса з зазором між зовнішньою по заданій програмі, або випадковим чином. поверхнею фокатора і стінками оптичних клинів, Порівняльний аналіз технічного рішення з проформувач імпульсів інфрачервоного випромінютотипом показує, що пристрій формування активвання виконаний у вигляді з'єднаних між собою по ної модульованої перешкоди оптико-електронним окружності радіальних оптичних тунелей, утворепристроям, який заявляється, відрізняється тим, них регулярно розташованими поверхнями відбищо він додатково містить роздільник потоку інфраваючих оптичних клинів, оптичні клини формувача червоного випромінювання, розташований у внутімпульсів інфрачервоного випромінювання викорішній порожнині модулятора інфрачервоного винані поверненими гострим кінцем у бік від зовнішпромінювання, виконаний у вигляді набору ньої поверхні модулятора інфрачервоного випрооптичних клинів, з'єднаних між собою в районі госмінювання, у районі максимальної товщини трого кінця фокатором, лічильник імпульсів, блок кожного з оптичних клинів формувача імпульсів порівняння, блок керування кутовою швидкістю інфрачервоного випромінювання виконаний канал модулятора інфрачервоного випромінювання, для проходу охолоджувальної речовини, згадані пристрій для забезпечення обертання роздільника канали для проходу охолоджувальної речовини, потоку інфрачервоного випромінювання, систему що виконані в оптичних клинах формувача імпулькерування і систему охолодження поверхонь оптисів інфрачервоного випромінювання і роздільника чних клинів, при цьому роздільник потоку інфрачепотоку інфрачервоного випромінювання, з'єднані із рвоного випромінювання виконаний як з можливіссистемою охолодження, оптичні тунелі, утворені тю обертання щодо своєї подовжньої осі, так і оптичними клинами формувача імпульсів інфранерухомим, згадані оптичні клини роздільника почервоного випромінювання і роздільника потоку току інфрачервоного випромінювання виконані інфрачервоного випромінювання, виконані розтарозташованими гострим кінцем у протилежну стошованими по одній осі у фокальній площини, прирону від внутрішньої поверхні модулятора інфрастрій для забезпечення обертання модулятора червоного випромінювання, у районі максимальної інфрачервоного випромінювання і роздільника товщини кожного з оптичних клинів роздільника потоку інфрачервоного випромінювання виконано потоку інфрачервоного випромінювання виконаний у вигляді крокового двигуна, пристрій для визнаканал для проходу охолоджувальної речовини, між чення числа оборотів згаданого модулятора інфкожними сусідніми оптичними клинами роздільнирачервоного випромінювання виконано у вигляді ка потоку інфрачервоного випромінювання розмідатчика Холла, вихід датчика Холла з'єднаний з щені трубки випромінювача інфрачервоного вилічильником імпульсів,, вихід якого з'єднаний із промінювання, кожна з трубок випромінювача входом блоку порівняння, вихід блоку порівняння інфрачервоного випромінювання виконана розтаз'єднаний із блоком керування кутовою швидкістю шованою як у фокусі, так і зі зсувом щодо фокуса з модулятора інфрачервоного випромінювання, визазором між зовнішньою поверхнею фокатора і ходи системи керування виконані з'єднаними з стінками оптичних клинів, формувач імпульсів ін 9 14064 10 фрачервоного випромінювання виконаний у випристроям, який заявляється, відповідає критерію гляді з'єднаних між собою по окружності радіалькорисної моделі “новизна”. них оптичних тунелей, утворених регулярно розСуть корисної моделі пояснюється за допомоташованими поверхнями відбиваючих оптичних гою ілюстрацій, де на Фіг.1 представлена конструклинів, оптичні клини формувача імпульсів інфрактивно-компонувальна схема пристрою формучервоного випромінювання виконані поверненими вання активної модульованої перешкоди оптикогострим кінцем у бік від зовнішньої поверхні модуелектронним пристроям, що заявляється, на Фіг.2 лятора інфрачервоного випромінювання, у районі представлена схема розміщення формувача імпумаксимальної товщини кожного з оптичних клинів льсів інфрачервоного випромінювання щодо моформувача імпульсів інфрачервоного випромінюдулятора інфрачервоного випромінювання (як вавання виконаний канал для проходу охолоджуваріанта конструктивного виконання), на Фіг.3-4 льної речовини, згадані канали для проходу охопредставлені схеми розміщення трубок випромілоджувальної речовини, що виконані в оптичних нювача інфрачервоного випромінювання відносно клинах формувача імпульсів інфрачервоного виконструктивних елементів роздільника потоку інфпромінювання і роздільника потоку інфрачервонорачервоного випромінювання (як варіанта консго випромінювання, з'єднані із системою охолотруктивного виконання), на Фіг.5 показана схема дження, оптичні тунелі, утворені оптичними розміщення трубки випромінювача інфрачервоноклинами формувача імпульсів інфрачервоного го випромінювання у фокальній площині оптичного випромінювання і роздільника потоку інфрачервотунелю роздільника потоку інфрачервоного виного випромінювання, виконані розташованими по промінювання, на Фіг.6 представлений варіант одній осі у фокальній площини, пристрій для законструкції оптичного клина формувача імпульсів безпечення обертання модулятора інфрачервоноінфрачервоного випромінювання, на Фіг.7 предго випромінювання і роздільника потоку інфрачерставлена схема модулятора інфрачервоного вивоного випромінювання виконано у вигляді промінювання, на Фіг.8 представлена схема закрокового двигуна, пристрій для визначення числа безпечення обертання модулятора оборотів згаданого модулятора інфрачервоного інфрачервоного випромінювання відносно роздівипромінювання виконано у вигляді датчика Холльника потоку інфрачервоного випромінювання, на ла, вихід датчика Холла з'єднаний з лічильником Фіг.9 показана блок-схема пристрою формування імпульсів, вихід якого з'єднаний із входом блоку активної модульованої перешкоди оптикопорівняння, вихід блоку порівняння з'єднаний із електронним пристроям, що заявляється. блоком керування кутовою швидкістю модулятора Пристрій формування активної модульованої інфрачервоного випромінювання, виходи системи перешкоди оптико-електронним пристроям, як керування виконані з'єднаними з входами джерела варіант конструктивного виконання (див. Фіг.1), живлення через комутатори режимів, пристрою містить формувач імпульсів інфрачервоного видля забезпечення обертання модулятора інфрапромінювання 1, модулятор інфрачервоного вичервоного випромінювання, пристрою для забезпромінювання 2, випромінювач інфрачервоного печення обертання роздільника потоку інфрачервипромінювання 3, пристрій 4 для забезпечення воного випромінювання, блоку керування кутовою обертання модулятора інфрачервоного випромішвидкістю модулятора інфрачервоного випромінювання і пристрій 5 для визначення числа оборонювання, блоку порівняння і системи охолоджентів згаданого модулятора інфрачервоного випроня, вихід блоку керування кутовою швидкістю момінювання 2. При цьому конструктивно модулятор дулятора інфрачервоного випромінювання інфрачервоного випромінювання 2 виконаний з з'єднаний із входом пристрою для забезпечення можливістю обертання відносно формувача імпуобертання модулятора інфрачервоного випромільсів інфрачервоного випромінювання 1, корпус нювання, причому кількість оптичних тунелей розформувача імпульсів інфрачервоного випромінюдільника потоку інфрачервоного випромінювання вання 1 являє собою регулярну структуру з пронивиконана дорівнюючій кількості оптичних тунелей кних для інфрачервоного випромінювання наскрізформувача імпульсів інфрачервоного випромінюних прорізів 6, корпус модулятора інфрачервоного вання, формувач імпульсів інфрачервоного вивипромінювання 2 являє собою сполучення регупромінювання виконаний з можливістю формуванлярних структур, сформованих наскрізними проріня стінками радіальних оптичних тунелей, зами 7, і нерегулярних структур, сформованих утворених регулярно розташованими відбиваючинерегулярними перемичками 8, випромінювач інми поверхнями, потоку інфрачервоного випроміфрачервоного випромінювання 3 виконаний у винювання, стінки, відповідно, радіальних оптичних гляді трубок 9 із кварцового скла з розміщеною тунелей формувача інфрачервоного випромінюусередині останніх нагрівальною спіраллю 10. вання і радіальних оптичних тунелей роздільника Згадані формувач імпульсів інфрачервоного випотоку інфрачервоного випромінювання виконані з промінювання 1 і модулятор інфрачервоного виполірованою поверхнею, роздільник потоку інфрапромінювання 2 конструктивно виконані розташочервоного випромінювання виконаний з можливісваними з зазором h1 відносно один до одного. тю обертання в протилежну сторону щодо напрямМодулятор інфрачервоного випромінювання 2 ку обертання модулятора інфрачервоного конструктивно виконаний розташованим із зазовипромінювання, а кутова швидкість модулятора ром h2 між своєю внутрішньою поверхнею 11 і інфрачервоного випромінювання модулюється або згаданим випромінювачем інфрачервоного випропо заданій програмі, або випадковим чином. мінювання 3. Конструктивно зовнішнім є формувач Таким чином, пристрій формування активної імпульсів інфрачервоного випромінювання 1. Відсмодульованої перешкоди оптико-електронним тань h2 між випромінювачем інфрачервоного ви 11 14064 12 промінювання 3 і модулятором інфрачервоного відповідно, оптичними клинами 22 формувача імвипромінювання 2 виконано не менше чим у два пульсів інфрачервоного випромінювання 1 і оптичрази більшою, ніж відстань h1 між формувачем ними клинами 14 роздільника потоку інфрачервоімпульсів інфрачервоного випромінювання 1 і моного випромінювання 12. Зазначені оптичні тунелі дулятором інфрачервоного випромінювання 2. 29 і 30 виконані розташованими по одній осі у фоПристрій формування активної модульованої пекальній площині. Пристрій 4 для забезпечення решкоди оптико-електронним пристроям додаткообертання модулятора інфрачервоного випроміво містить роздільник потоку інфрачервоного винювання 2 конструктивно виконано у вигляді кропромінювання 12, розташований у внутрішній кового двигуна. Пристрій 5 для визначення числа порожнині 13 модулятора інфрачервоного випрооборотів згаданого модулятора інфрачервоного мінювання 2 (див. Фіг.1). Згаданий роздільник повипромінювання 2 виконано у вигляді датчика Хотоку інфрачервоного випромінювання 12 виконалла. Конструктивно вихід датчика Холла (позиція ний у вигляді набору оптичних клинів 14, з'єднаних 5) з'єднаний з лічильником імпульсів 17. Вихід ліміж собою в районі гострого 15 кінця фокатором 16 чильника імпульсів 17 з'єднаний із входом блоку (див. Фіг.3-5). Пристрій формування активної мопорівняння 18, а вихід блоку порівняння 18 - із дульованої перешкоди оптико-електронним приблоком керування 19 кутовою швидкістю модулястроям також додатково містить лічильник імпультора інфрачервоного випромінювання 2 (див. сів 17, блок порівняння 18, блок керування 19 Фіг.9). кутовою швидкістю модулятора інфрачервоного Конструктивна кількість оптичних тунелей 30 випромінювання 2 і систему охолодження 20 пороздільника потоку інфрачервоного випромінюверхонь 21 оптичних клинів 14 роздільника потоку вання 12 виконана дорівнюючій кількості оптичних інфрачервоного випромінювання 12 і оптичних тунелей 29 формувача імпульсів інфрачервоного клинів 22 формувача інфрачервоного випромінювипромінювання 1 (див. Фіг.1). вання 1 (див. Фіг.9). При цьому роздільник потоку Конструктивно формувач імпульсів інфрачерінфрачервоного випромінювання 12 виконаний як воного випромінювання 1 виконаний з можливістю з можливістю обертання щодо своєї подовжньої формування стінками 25 радіальних оптичних туосі, так і нерухомим (див. Фіг.8). Конструктивно нелей 29, утворених регулярно розташованими згадані оптичні клини 14 роздільника потоку інфвідбиваючими поверхнями (позиція 25), потоку рачервоного випромінювання 12 виконані розтаінфрачервоного випромінювання. шованими гострим кінцем 15 у протилежний бік від Стінки 25 і 21, відповідно, радіальних оптичних внутрішньої поверхні 11 модулятора інфрачервотунелей 29 формувача інфрачервоного випроміного випромінювання 2 (див. Фіг.1). У районі макнювання 1 і радіальних оптичних тунелей 30 розсимальної товщини кожного з оптичних клинів 14 дільника потоку інфрачервоного випромінювання роздільника потоку інфрачервоного випроміню12 конструктивно виконані з полірованою, напривання 12 виконаний канал 23 для проходу охолоклад, до дзеркального блиску, поверхнею. джувальної речовини із системи охолодження 20 При обертанні модулятора інфрачервоного (див. Фіг.1 та Фіг.3-5). Конструктивно між кожними випромінювання 2 (за допомогою крокового двигусусідніми оптичними клинами 14 роздільника потона - позиція 4) кутова швидкість модулятора інфку інфрачервоного випромінювання 12 розміщені рачервоного випромінювання 2 модулюється або трубки 9 випромінювача інфрачервоного випроміпо заданій програмі, або випадковим чином. нювання 3. Кожна з трубок 9 випромінювача інфДля забезпечення живлення відповідних спорачервоного випромінювання 12 виконана розтаживачів використовується джерело живлення 31, шованою як у фокусі F, так і зі зсувом щодо виходи якого через комутатори режимів 32 зв'язані фокуса F із зазором між зовнішньою поверхнею 24 з випромінювачем інфрачервоного випромінюванфокатора 16 і стінками (позиція 21) оптичних клиня 3 і пристроєм 4 для забезпечення обертання нів 14 (див. Фіг.3 та Фіг.4-5). Формувач імпульсів модулятора інфрачервоного випромінювання (кроінфрачервоного випромінювання 1 виконаний у ковим двигуном). вигляді з'єднаних між собою по окружності радіаКерування всіма процесами і устаткуванням льних оптичних тунелів, утворених регулярно розздійснюється за допомогою системи керування 33, ташованими відбиваючими поверхнями 25 оптичвиходи якої зв'язані з входами: - джерела живленних клинів 22 (див. Фіг.2 та Фіг.6). Оптичні клини 22 ня 31 через комутатори режимів 32, - пристрою 4 формувача імпульсів інфрачервоного випромінюдля забезпечення обертання модулятора інфравання 1 виконані поверненими гострим кінцем 26 у червоного випромінювання (кроковим двигуном), бік від зовнішньої поверхні 27 модулятора інфраблоку керування 19 кутовою швидкістю модуляточервоного випромінювання 2 (див. Фіг.1 та Фіг.2). У ра інфрачервоного випромінювання 2 і системи районі максимальної товщини кожного з оптичних охолодження 20. клинів 22 формувача імпульсів інфрачервоного Система охолодження 20 з'єднана зі споживавипромінювання 1 виконаний канал 28 для прохочами, наприклад, за допомогою трубопроводів 34. ду охолоджувальної речовини із системи охолоРоздільник потоку інфрачервоного випромінюдження 20 (див. Фіг.2 та Фіг.6). Згадані канали 28 і вання 12 виконаний з можливістю обертання в 23 для проходу охолоджувальної речовини» що протилежну сторону відносно напрямку обертання виконані, відповідно, в оптичних клинах 22 формумодулятора інфрачервоного випромінювання 2 вача імпульсів інфрачервоного випромінювання 1 і (що зменшує гіроскопічний момент), при цьому в оптичних клинах 14 роздільника потоку інфрачеобертання роздільника потоку інфрачервоного рвоного випромінювання 12, з'єднані із системою випромінювання 12 здійснюють за допомогою приохолодження 20. Оптичні тунелі 29 і 30, утворені, строю 35 для забезпечення обертання роздільни 13 14064 14 ка потоку інфрачервоного випромінювання 12 охолоджувальної речовини із системи охолоджен(див. Фіг.8). Входи пристрою 35 для забезпечення ня 20. Кожен зі згаданих каналів 28 з'єднують труобертання роздільника потоку інфрачервоного бопроводами 34 із системою охолодження 20. Бічвипромінювання 12 зв'язані з виходом системи ні поверхні 25 оптичних клинів 22 полірують до керування 33 і з виходом блоку керування 19 кутодзеркального блиску. Корпус формувача імпульсів вою швидкістю модулятора інфрачервоного виінфрачервоного випромінювання 1 являє собою промінювання 2 (див. Фіг.9). регулярну структуру з проникних для інфрачервоДругий вихід блоку керування 19 кутовою ного випромінювання наскрізних прорізів 6. Таким швидкістю модулятора інфрачервоного випромічином, конструктивно оптичні клини 22 конструкнювання 2 виконаний зв'язаним із пристроєм 4 для тивно розміщують і закріплюють так, щоб грані забезпечення обертання модулятора інфрачервобічних поверхонь 25 (у районі максимальної товного випромінювання (кроковим двигуном). щини оптичного клина 22) утворили наскрізні проКонструктивно до корпуса модулятора інфрарізи б уздовж корпуса оптичного клина 22, при червоного випромінювання 2 жорстко закріплюють цьому самі поверхні 25 двох поруч розташованих торцеві заглушки 36, а до заглушок 36 кріплять вал оптичних клинів 22 будуть утворювати оптичний 37 і вал 38. Вали 37 і 38 встановлюють у підшиптунель 29 (див. Фіг.2 і Фіг.6) с об'ємом, що збільниках 39. При цьому конструктивно один з валів, шується. наприклад, вал 38 (див. Фіг.8), виконують порожКонструкцію модулятора інфрачервоного винім для проходу вузла кріплення 40 роздільника промінювання 2 виконують у вигляді барабана потоку інфрачервоного випромінювання 12 із при(див. Фіг.1 та Фіг.7). Конструктивно модулятор інфстроєм 35 для забезпечення обертання роздільнирачервоного випромінювання 2 виконують з можка потоку інфрачервоного випромінювання 12 (з ливістю обертання відносно формувача імпульсів розміщеними у фокаторах 16 конструктивних елеінфрачервоного випромінювання 1 і роздільника ментів (позиції 9 і 10) випромінювача інфрачервопотоку інфрачервоного випромінювання 12 з розного випромінювання 3). До внутрішньої поверхні міщеними у фокаторах 16 конструктивних елемензаглушки 36 кріплять другу опору 41 роздільника тів (позиції 9 і 10) випромінювача інфрачервоного потоку інфрачервоного випромінювання 12 (див. випромінювання 3 (див. Фіг.8). Корпус модулятора Фіг.8), яка контактує з відповідним вузлом 42, розінфрачервоного випромінювання 2 являє собою міщеним на внутрішній поверхні торцевої заглушки сполучення регулярних структур, сформованих 36 модулятора інфрачервоного випромінювання 2. наскрізними прорізами 7, і нерегулярних структур, Пристрій формування активної модульованої сформованих нерегулярними перемичками 8 (див. перешкоди оптико-електронним пристроям ексФіг.1 та Фіг.7). До корпуса модулятора інфрачерплуатується наступним чином. воного випромінювання 2 жорстко закріплюють Попередньо збирають конструкцію пристрою торцеві заглушки 36, а до заглушок 36 кріплять вал формування активної модульованої перешкоди 37 і вал 38. Вали 37 і 38 встановлюють у підшипоптико-електронним пристроям. Для цього посліниках 39. При цьому конструктивно один з валів, довно збирають конструкції формувача імпульсів наприклад, вал 38 (див. Фіг.8), виконують порожінфрачервоного випромінювання 1, модулятора нім для проходу вузла кріплення 40 роздільника інфрачервоного випромінювання 2, випромінювапотоку інфрачервоного випромінювання 12 із прича інфрачервоного випромінювання 3 і роздільнистроєм 35 для забезпечення обертання роздільника потоку інфрачервоного випромінювання 12. ка потоку інфрачервоного випромінювання 12 (з Одночасно з цим у заводських умовах виготорозміщеними у фокаторах 16 конструктивними вляють: - пристрій 4 для забезпечення обертання елементами (позиції 9 і 10) випромінювача інфрамодулятора інфрачервоного випромінювання (крочервоного випромінювання 3). До внутрішньої поковий двигун), пристрій 35 для забезпечення оберверхні заглушки 36 кріплять вузол 42 для входу в тання роздільника потоку інфрачервоного випронього другої опори 41 роздільника потоку інфрачемінювання 12 (з розміщеними у фокаторах 16 рвоного випромінювання 12 (див. Фіг.8). конструктивних елементів (позиції 9 і 10) випроміКонструкцію випромінювача інфрачервоного нювача інфрачервоного випромінювання 3), - привипромінювання 3 виконують у виглядірозташострій 5 для визначення числа оборотів згаданого ваних у фокаторах 16 роздільника потоку інфрамодулятора інфрачервоного випромінювання 2 червоного випромінювання 12 трубок 9 із кварцо(який виконано у вигляді датчика Холла), - лічильвого скла з розміщеною усередині останніх ник імпульсів 17, - блок порівняння 18, - блок керунагрівальною спіраллю 10. Згаданий випромінювання 19 кутовою швидкістю модулятора інфрачевач інфрачервоного випромінювання 3 встановрвоного випромінювання 2, - систему охолодження люють осесиметрично формувача імпульсів інф20 і трубопроводи 34 до неї, - джерело живлення рачервоного випромінювання 1 і модулятора 31 і систему керування 33. інфрачервоного випромінювання 2. Нагрівальні Конструкцію формувача імпульсів інфрачерспіралі 10 трубок 9 випромінювача інфрачервоного воного випромінювання 1 виконують у вигляді опвипромінювання 3 з'єднують паралельно. Кожна з тичних клинів 22, розміщених паралельно між сотрубок 9 випромінювача інфрачервоного випромібою і з однаковим зазором між сусідніми нювання 12 виконана розташованою як у фокусі F, оптичними клинами (позиція 22)(див. Фіг.6). Оптитак і зі зсувом щодо фокуса F із зазором між зовчні клини 22 розміщають гострим кінцем 26 у бік, нішньою поверхнею 24 фокатора 16 і стінками (попротилежний осі симетрії пристрою (див. Фіг.2 та зиція 21) оптичних клинів 14 (див. Фіг.3). Фіг.6). В оптичних клинах 22 у районі їх максимаКонструкцію роздільника потоку інфрачервольної товщини виконують канал 28 для проходу ного випромінювання 12 виконують у вигляді на 15 14064 16 бору оптичних клинів 14 (див. Фіг.3-5). Роздільник рхнею 11 модулятора інфрачервоного випромінюпотоку інфрачервоного випромінювання 12 виковання 2 І трубкою 9 випромінювача інфрачервононують розташованим у внутрішній порожнині 13 го випромінювання 3 виконують не менше чим у модулятора інфрачервоного випромінювання 2 два рази більшою, ніж згадана відстань h1 (див. (див. Фіг.1 та Фіг.8). Згадані оптичні клини 14 розФіг.1). дільника потоку інфрачервоного випромінювання У конструкцію пристрою формування активної 12 виконують розташованими гострим кінцем 15 у модульованої перешкоди оптико-електронним протилежну сторону відносно модулятора інфрапристроям додатково вводять: - лічильник імпульчервоного випромінювання 2 (див. Фіг.1, Фіг.5 і сів 17, - блок порівняння 18, - блок керування 19 Фіг.6). Згаданий роздільник потоку інфрачервоного кутовою швидкістю модулювання інфрачервоного випромінювання 12 виконаний у вигляді набору випромінювання і систему 20 охолодження повероптичних клинів 14, з'єднаних між собою в районі хонь 21 і 25, відповідно, оптичних клинів 14 і 22, гострого кінця 15 фокатором 16 (з утворенням зовідповідно, роздільника потоку інфрачервоного внішньою поверхнею 24 фокатора 16 і бічною повипромінювання 12 і формувача імпульсів інфраверхнею 21 оптичного клина 14 оптичного тунелю червоного випромінювання 1 (див. Фіг.9). 30)(див. Фіг.3-5). Бічні поверхні 21 оптичних клинів Виготовлені елементи конструкції пристрою 14 полірують до дзеркального блиску. У готовому формування активної модульованої перешкоди вигляді корпус роздільника потоку інфрачервоного оптико-електронним пристроям з'єдную між собою випромінювання 12 являє собою регулярну струкзв'язками. туру з проникних для інфрачервоного випромінюПри цьому: вання наскрізних прорізів. Таким чином, конструк- виходи джерела живлення 31 з'єднують із тивно оптичні клини 14 розміщають і закріплюють входом пристрою 4 для забезпечення обертання так, щоб грані бічних поверхонь 21 (у районі макмодулятора інфрачервоного випромінювання 2, із симальної товщини оптичного клина 14) утворили входом пристрою 35 для забезпечення обертання оптичний тунель 30 (див. Фіг.3-5) із звужуючимся роздільника потоку інфрачервоного випроміню(зменшуючимся) об'ємом. У районі максимальної вання 12, із нагрівальною спіраллю 10 випромінютовщини кожного з оптичних клинів 14 роздільника вача b інфрачервоного випромінювання 3; потоку інфрачервоного випромінювання 12 вико- виходи системи керування 33 з'єднують із наний канал 23 для проходу охолоджувальної ревходом пристрою 4 для забезпечення обертання човини із системи охолодження 20 (див. Фіг.3-5.). модулятору інфрачервоного випромінювання 2, Конструктивно в кожному з оптичних клинів 14 входом пристрою 35 для забезпечення обертання кожний канал 23 для проходу охолоджувальної роздільника потоку інфрачервоного випромінюречовини виконаний з'єднаним за допомогою трування 12, входом блоку порівняння 18, входом бпроводів 34 із системою охолодження 20. До торблоку керування 19 кутовою швидкістю модулятоцевих частин роздільника потоку інфрачервоного ра інфрачервоного випромінювання 2, входом ковипромінювання 12 закріплюють вузол кріплення жного з комутаторів режимів 32 і входом системи 40 і опору 41, при цьому вузол кріплення 40 з'єдохолодження 20; нують із пристроєм 35 для забезпечення обертан- виходи пристрою 5 для визначення числа ня роздільника потоку інфрачервоного випромінюоборотів, що конструктивно виконано у вигляді вання 12 (з розміщеними у фокаторах 16 датчика Холла, з'єднують із входом лічильника конструктивними елементами (позиції 9 і 10) виімпульсів 17. При цьому встановлюють оптичний промінювача інфрачервоного випромінювання 3), зв'язок пристрою 5 для визначення числа оборотів а опору 41 розміщають у відповідному вузлі 42, що з модулятором інфрачервоного випромінювання 2; виконаний на внутрішній стінці заглушки 36 моду- конструктивно вихід лічильника імпульсів 17 лятора інфрачервоного випромінювання 2 (див. з'єднують із другим входом блоку порівняння 18, а Фіг.8). вихід блоку порівняння 18 - із другим входом блоку Конструктивно згадані формувач імпульсів інкерування 19 кутовою швидкістю модулятора інффрачервоного випромінювання 1 і модулятор інфрачервоного випромінювання 2. Перший вихід рачервоного випромінювання 2 виконують розтаблоку керування 19 кутовою швидкістю модулятошованими осесиметрично щодо подовжньої осі ра інфрачервоного випромінювання 2 з'єднують із роздільника потоку інфрачервоного випромінютретім входом пристрою 4 для забезпечення обервання 12 і з зазором h1 відносно торцевої частини тання модулятора інфрачервоного випромінюваноптичного клина 22 формувача імпульсів інфраченя 2 і з третім входом пристрою 35 для забезпервоного випромінювання 1 і зовнішньою поверхчення обертання роздільника потоку нею 27 модулятора інфрачервоного випромінюінфрачервоного випромінювання 12 (див. Фіг.9). вання 2. Конструктивно модулятор Після того, як пристрій формування активної інфрачервоного випромінювання 2 виконують розмодульованої перешкоди оптико-електронним ташованим із зазором h2 відносно внутрішньої пристроям зібрано, його приводять до робочого поверхні 11 модулятора інфрачервоного випромістану. нювання 2 і трубкою 9 випромінювача інфрачерДля забезпечення пристрою енергоживленням воного випромінювання 3. включають джерело живлення 31. ЕлектроживКонструктивно зовнішнім у конструкції прилення зі згаданого джерела живлення 31 через строю формування активної модульованої перешкомутатори 32 подається: - на випромінювач інфкоди оптико-електронним пристроям є формувач рачервоного випромінювання 3, - на пристрій 4 імпульсів інфрачервоного випромінювання 1. для забезпечення обертання модулятора інфраКонструктивно відстань h2 між внутрішньою повечервоного випромінювання 2 і на пристрій 35 для 17 14064 18 забезпечення обертання роздільника потоку інфня 18, а вихід блоку порівняння 18 - із блоком керачервоного випромінювання 12. Модулятор інфрування 19 кутовою швидкістю модулятора інфрарачервоного випромінювання 2 починає обертатичервоного випромінювання 2. Один із входів блоку ся в підшипниках 39 (спираючись валом 37 і порівняння 18 виконаний з'єднаним з виходом сиспорожнім валом 38 на згадані підшипники 39). Одтеми керування 33. ночасно з модулятором інфрачервоного випроміПристрій 5 для визначення числа оборотів (імнювання 2 починає обертатися і роздільник потоку пульсів) формує пачку імпульсів, що передається інфрачервоного випромінювання 12 (з розміщенив лічильник імпульсів 17 і далі в блок порівняння ми у фокаторах 16 конструктивними елементами 18. У блок порівняння 18 із системи керування 33 (позиції 9 і 10) випромінювача інфрачервоного подається інформація про заданий режим обервипромінювання 3). При цьому вали 37 і 38 модутання. лятора інфрачервоного випромінювання 2 і елеПри розходженні поточних і заданих параметменти конструкції (позиції 40 і 41) роздільника порів обертання модулятора інфрачервоного випротоку інфрачервоного випромінювання 12 мінювання 2 блок порівняння 18 виробляє команду обертаються у різні напрямки. для блоку керування 19 кутовою швидкістю модуЕлектроживлення з джерела живлення 31 полювання інфрачервоного випромінювання, що дається на нагрівальну спіраль 10 (яка знаходитьзмінює режим роботи крокового двигуна (позиція 4 ся в скляній трубці 9 випромінювача інфрачервота позиція 35). Із системи керування 33 у блок кеного випромінювання 3). Нагрівальна спіраль 10 рування 19 кутовою швидкістю модулювання інфрозжарюється і викликає світіння. Інфрачервоне рачервоного випромінювання подається згадана випромінювання від випромінювача інфрачервоновище додаткова напруга, що забезпечує нестаціого випромінювання 3 фокусується внутрішніми нарний режим роботи пристрою 4 для забезпеченповерхнями 21 оптичного клина 14 роздільника ня обертання модулятора інфрачервоного випропотоку інфрачервоного випромінювання 12 і зовмінювання (крокового двигуна) і пристрою 35. нішньою поверхнею 24 фокатора 16 (див. Фіг.1, У момент включення джерела живлення 31 і Фіг.3-5). Вузький пучок інфрачервоного випроміподачі електроживлення на споживачі, із системи нювання модулюється модулятором інфрачервокерування 33 подається сигнал на включення сисного випромінювання 2, який обертається. Обертеми охолодження 20. Охолоджувальна речовина тання модулятора інфрачервоного із системи охолодження 20 по трубопроводах 34 випромінювання 2 і роздільника потоку інфрачерподається як у внутрішні канали 23 кожного з опвоного випромінювання 12 здійснюють по обранотичних клинів 14 роздільника потоку інфрачервому закону за допомогою системи керування 33. ного випромінювання 12, так і у внутрішні канали Пройшовши через наскрізні прорізи 7 модуля28 кожного з оптичних клинів 22 формувача імпутора інфрачервоного випромінювання 2 пучок інфльсів інфрачервоного випромінювання 1. За допорачервоного випромінювання стає розбіжним за могою проходу охолоджувальної речовини по внурахунок зовнішніх оптичних клинів 22 формувача трішніх каналах 23 і 28, відповідно, оптичних інфрачервоного випромінювання 1. Кут розхоклинів 14 і 22, дозволяє охолоджувати як самі клидження пучка інфрачервоного випромінювання в ни, так і їх відбиваючі поверхні, відповідно, 21 і 25. оптичному тунелі 29 вибирається таким чином Охолодження оптичних клинів 14 і 22 дозволить (при відображенні від полірованої поверхні 25 опзабезпечити збільшення глибини модуляції інфратичних клинів 22), щоб два сусідніх пучки інфрачечервоного випромінювання. рвоного випромінювання перекривали один одноПідвищення ефективності застосування приго. строю формування активної модульованої перешОбертання модулятора інфрачервоного викоди оптико-електронним пристроям, що заявляпромінювання 2 здійснюється пристроєм 4 для ється, у порівнянні з прототипом, досягається за забезпечення обертання, що конструктивно викорахунок підвищення глибини модуляції потоку іннано у вигляді крокового двигуна. На кроковий фрачервоного випромінювання (зменшення рівня двигун (позиція 4) додатково подається напруга із власних шумів в інфрачервоному діапазоні), а тасистеми керування 33, що змінюється по визначекож охолодження нагрітих регулярних і нерегулярному закону. Обертання роздільника потоку інфних перемичок формувача імпульсів інфрачерворачервоного випромінювання 12 здійснюється за ного випромінювання і модулятора допомогою пристрою 35 для забезпечення оберінфрачервоного випромінювання. Підвищення тання роздільника потоку інфрачервоного випроефективності застосування пристрою формування мінювання 12. Пристрій 35 також виконаний у виактивної модульованої перешкоди оптикогляді крокового двигуна. електронним пристроям, що заявляється, у порівПідтримка режиму роботи (обертання) кроконянні з прототипом, досягається за рахунок синхвого двигуна (позиція 4 та 35) забезпечується за ронізації моменту випромінювання імпульсу з порахунок зворотного зв'язку, що реалізований на ложенням у просторі регулярних перемичок пристрої 5 для визначення числа оборотів згадамодулятора інфрачервоного випромінювання відного модулятора інфрачервоного випромінювання носно регулярних перемичок формувача імпульсів 2. Конструктивно згаданий пристрій 5 для визнаінфрачервоного випромінювання для того, щоб чення числа оборотів виконано у вигляді датчика імпульс виходив у простір над пристроєм. ПідвиХолла. Конструктивно вихід датчика Холла (позищення ефективності застосування пристрою форція 5) виконаний з'єднаним з лічильником імпульмування активної модульованої перешкоди оптисів 17. Конструктивно вихід лічильника імпульсів ко-електронним пристроям, що заявляється, у 17 виконаний з'єднаним із входом блоку порівнянпорівнянні з прототипом, досягається за рахунок 19 14064 20 забезпечення можливості постановки перешкод на кового двигуна, що зменшує інерційність і підвичастотах, що відповідають постійної часу оптикощує точність у керуванні оборотами згаданого двиелектронних приладів, за рахунок підключення гуна і його надійність, оскільки не вимагає високого нагрівальних елементів паралельно між собою, рівня стабілізації живлячої напруги і використання коли вихід однієї нагрівальної спіралі не призворізних перетворювачів. дить до виходу з ладу всього випромінювача інфДжерела інформації рачервоного випромінювання, за рахунок забезпе1. Палий А.И. "Радиоэлектронная борьба". чення обертання роздільника потоку Изд. Второе. М., Военное издательство, 1989, інфрачервоного випромінювання убік, протилежстор.13-51 - аналог. ний обертанню модулятора інфрачервоного ви2. Криксунов Л.З., Кучин В.П., Лазарев Л.П. и промінювання. Підвищення ефективності застосудр. Авиационные системы информации оптическовання пристрою формування активної го диапазона. Справочник. М., Машиностроение, модульованої перешкоди оптико-електронним 1985, стор.103 - аналог. пристроям, що заявляється, у порівнянні з прото3. Патент України №46161 С2, МПК G01S7/36, типом, досягається за рахунок застосування кробюл. №5, 2002p. - прототип. 21 Комп’ютерна верстка В. Мацело 14064 Підписне 22 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
