Датчикова установка для розпізнавання циліндрів в двигуні внутрішнього згорання з n циліндрами і система вприскування палива

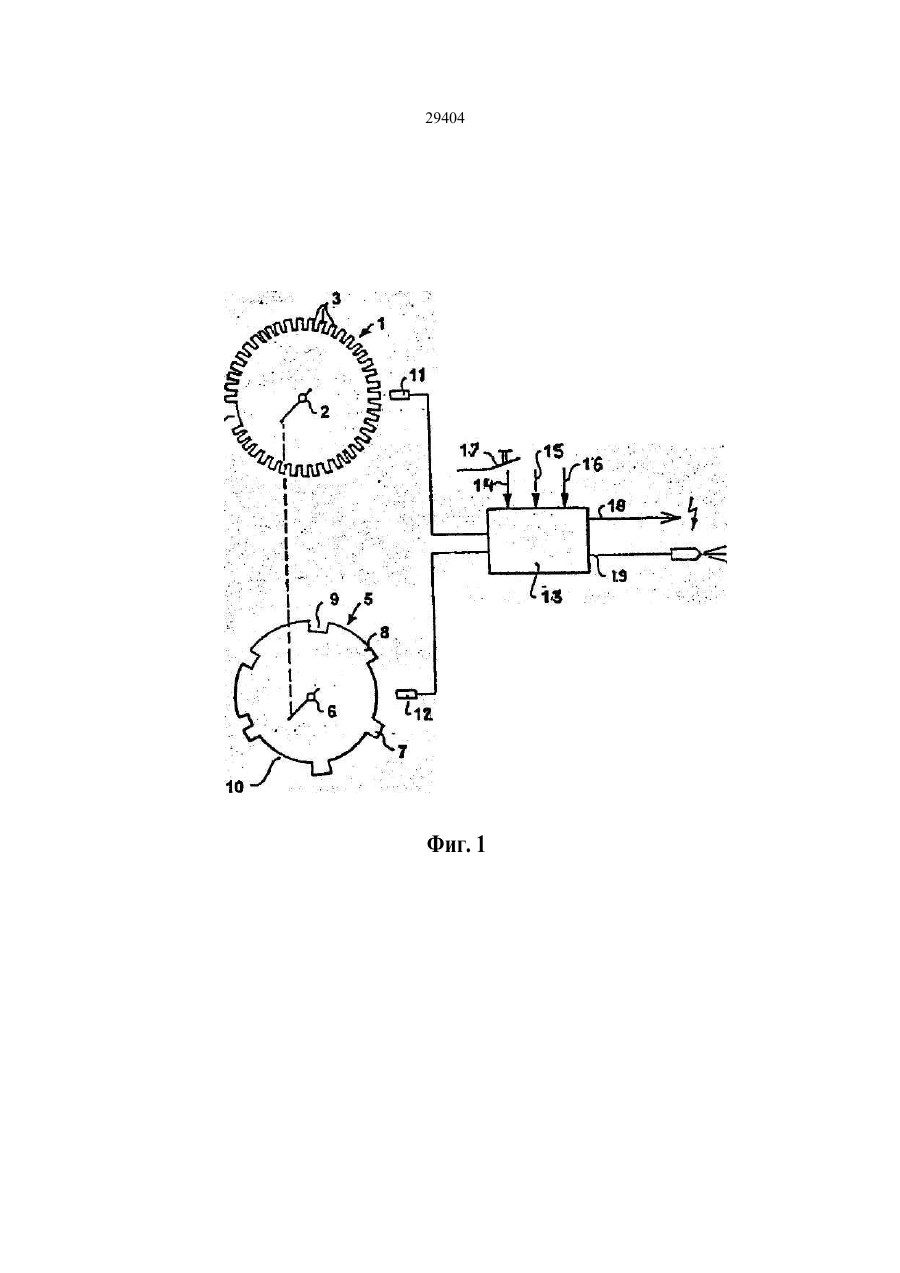

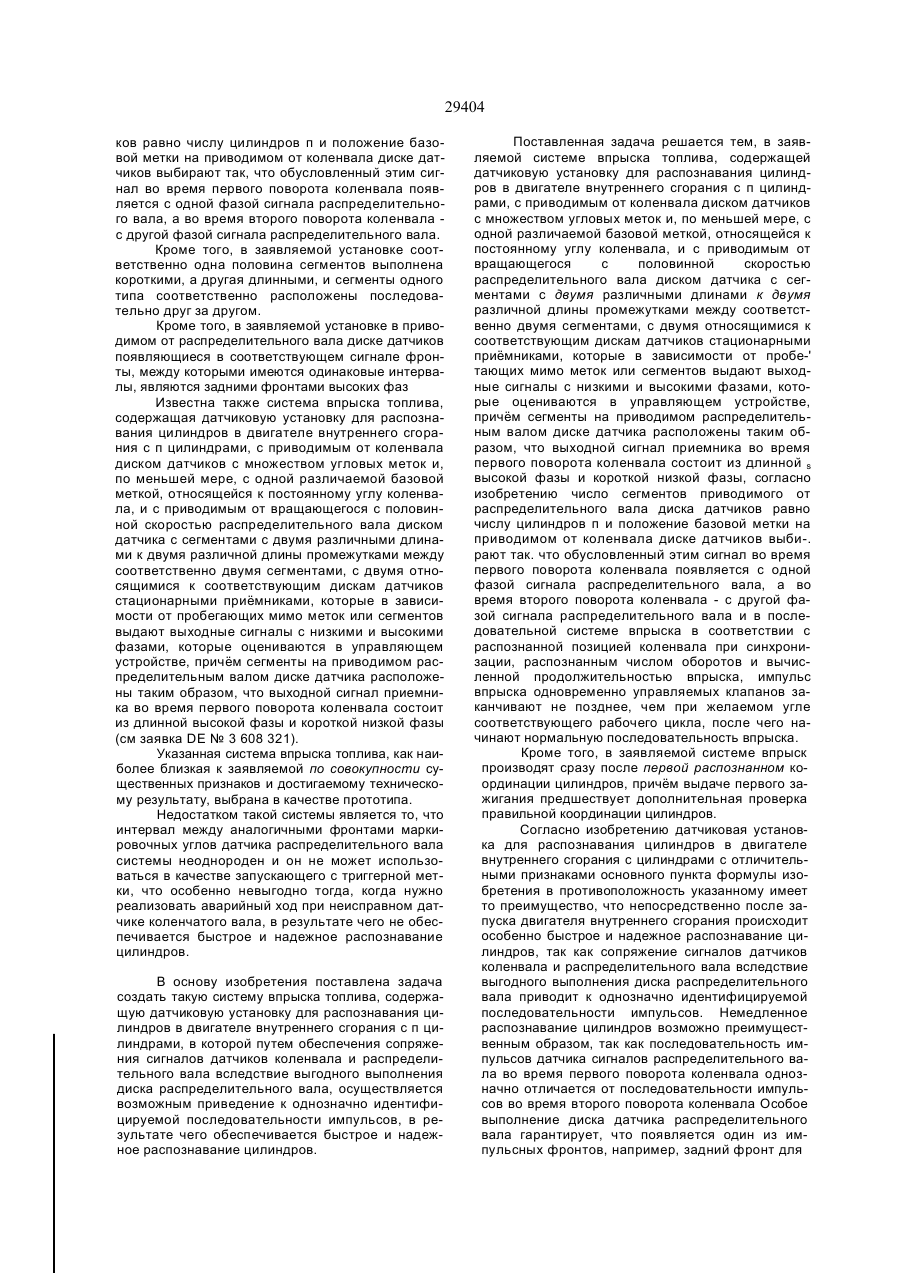

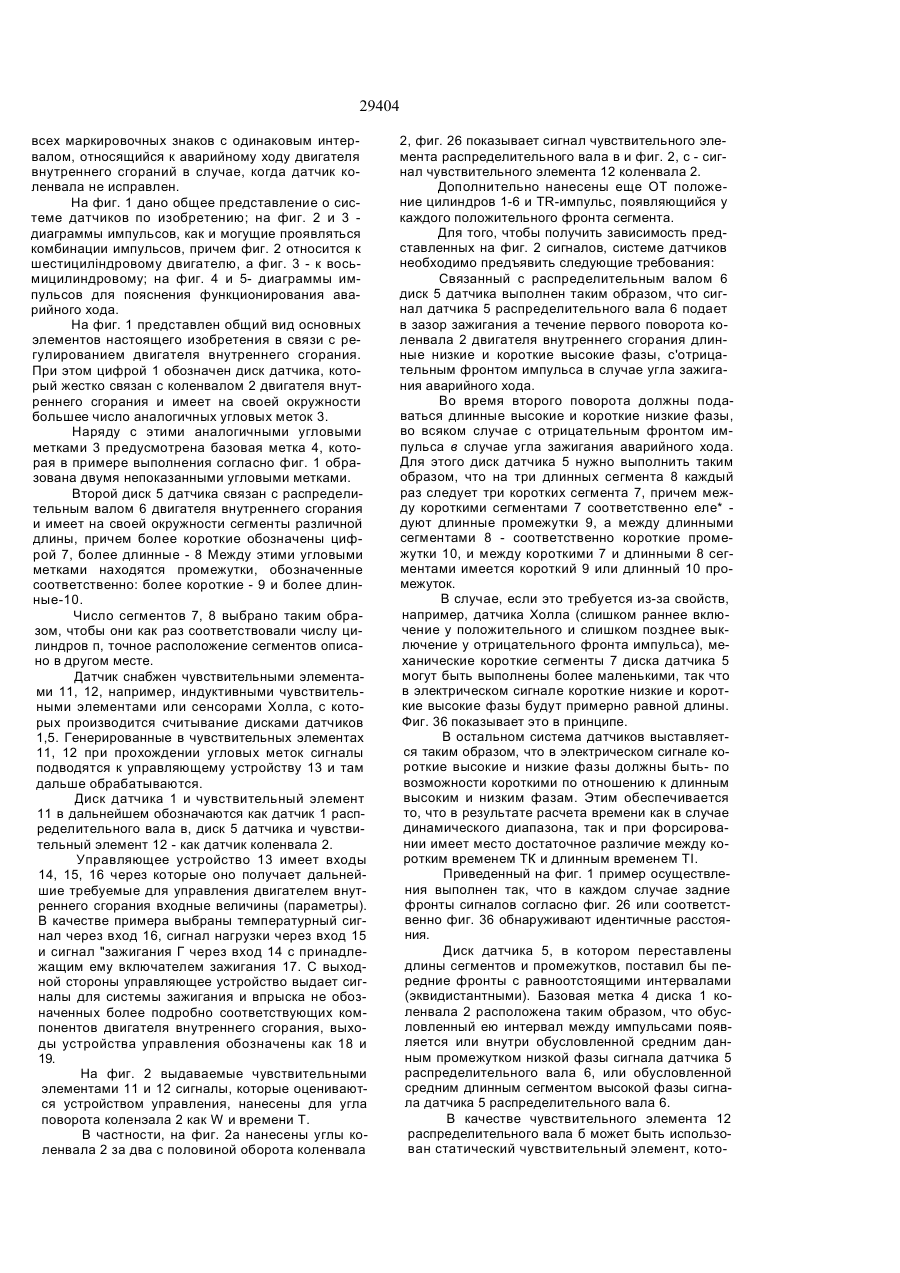

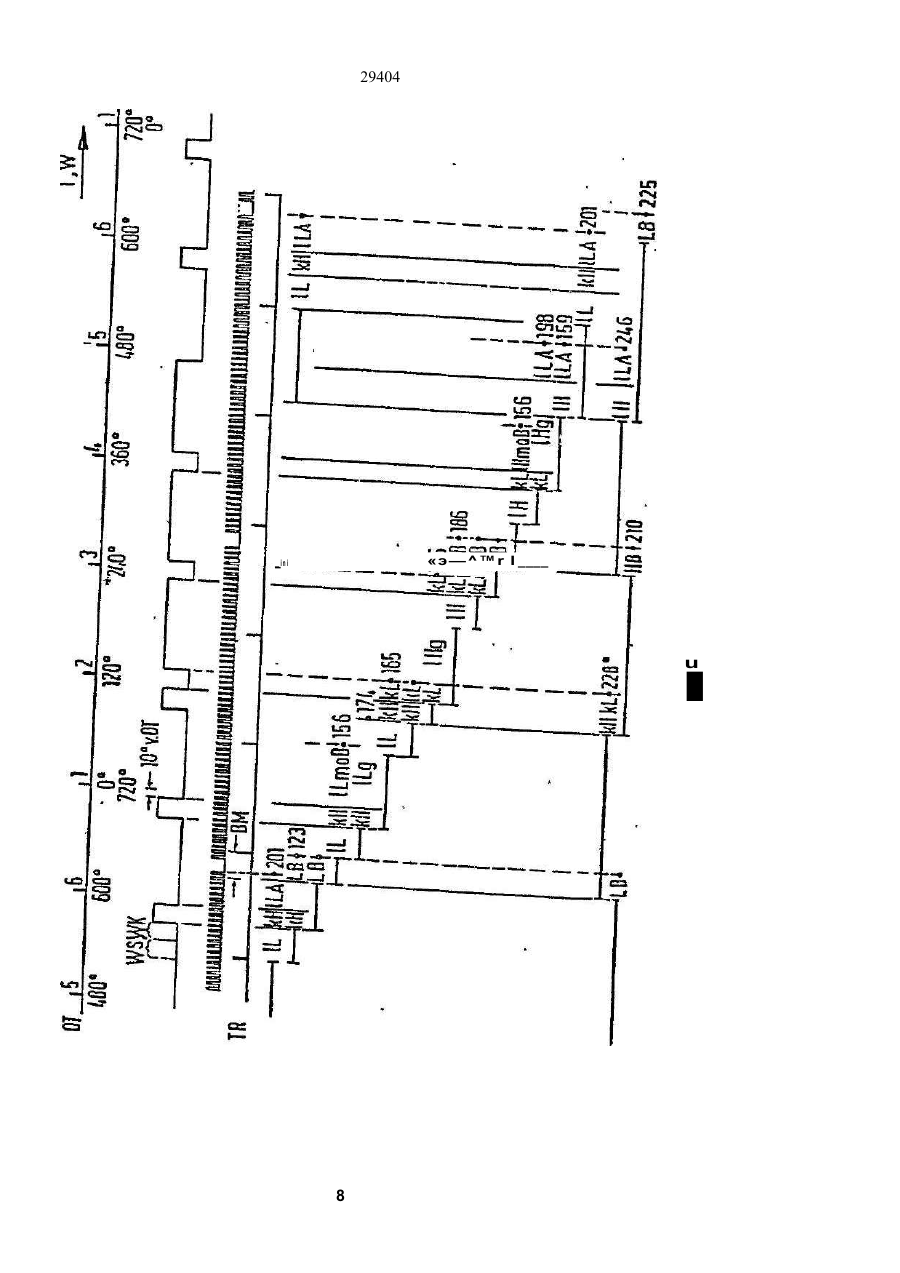

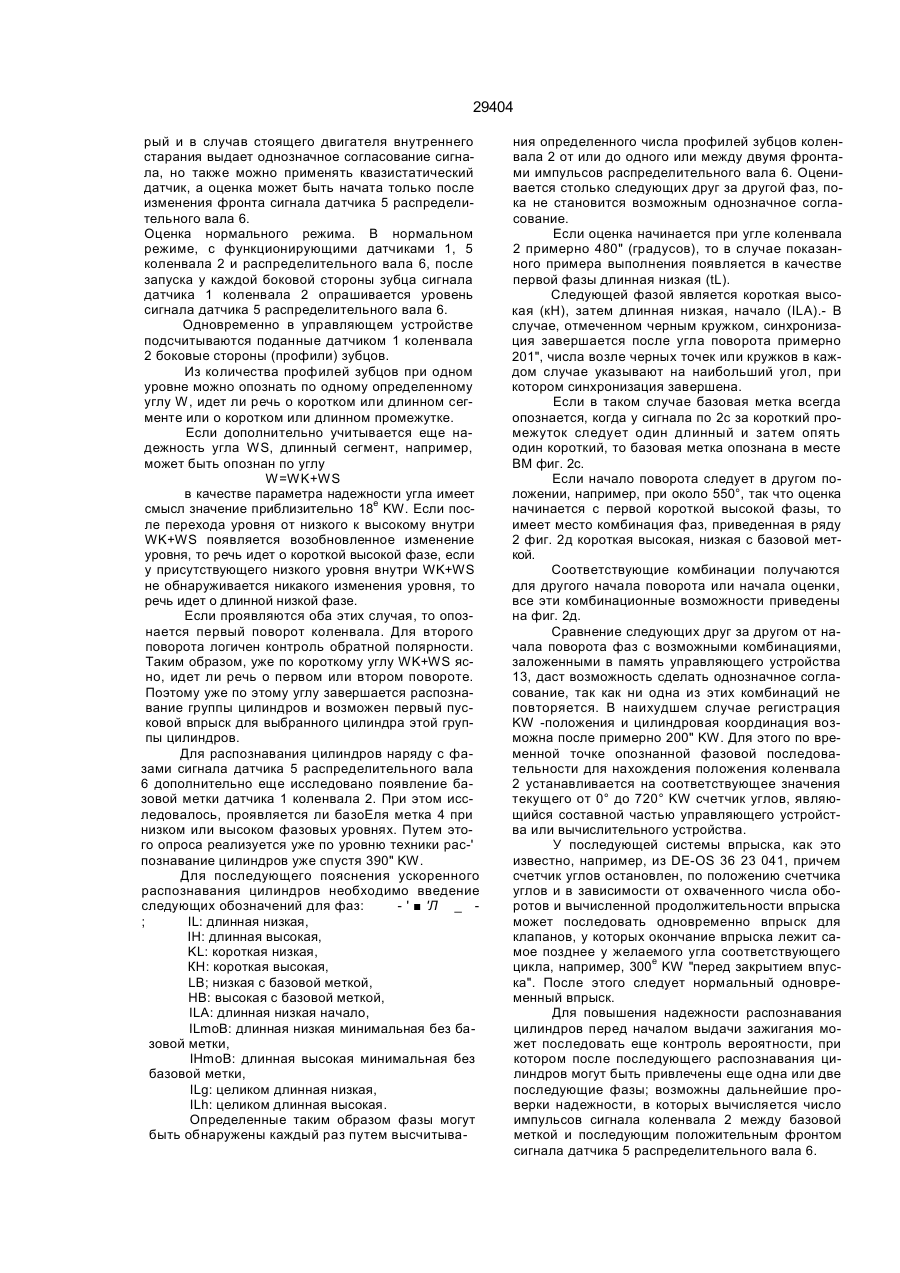

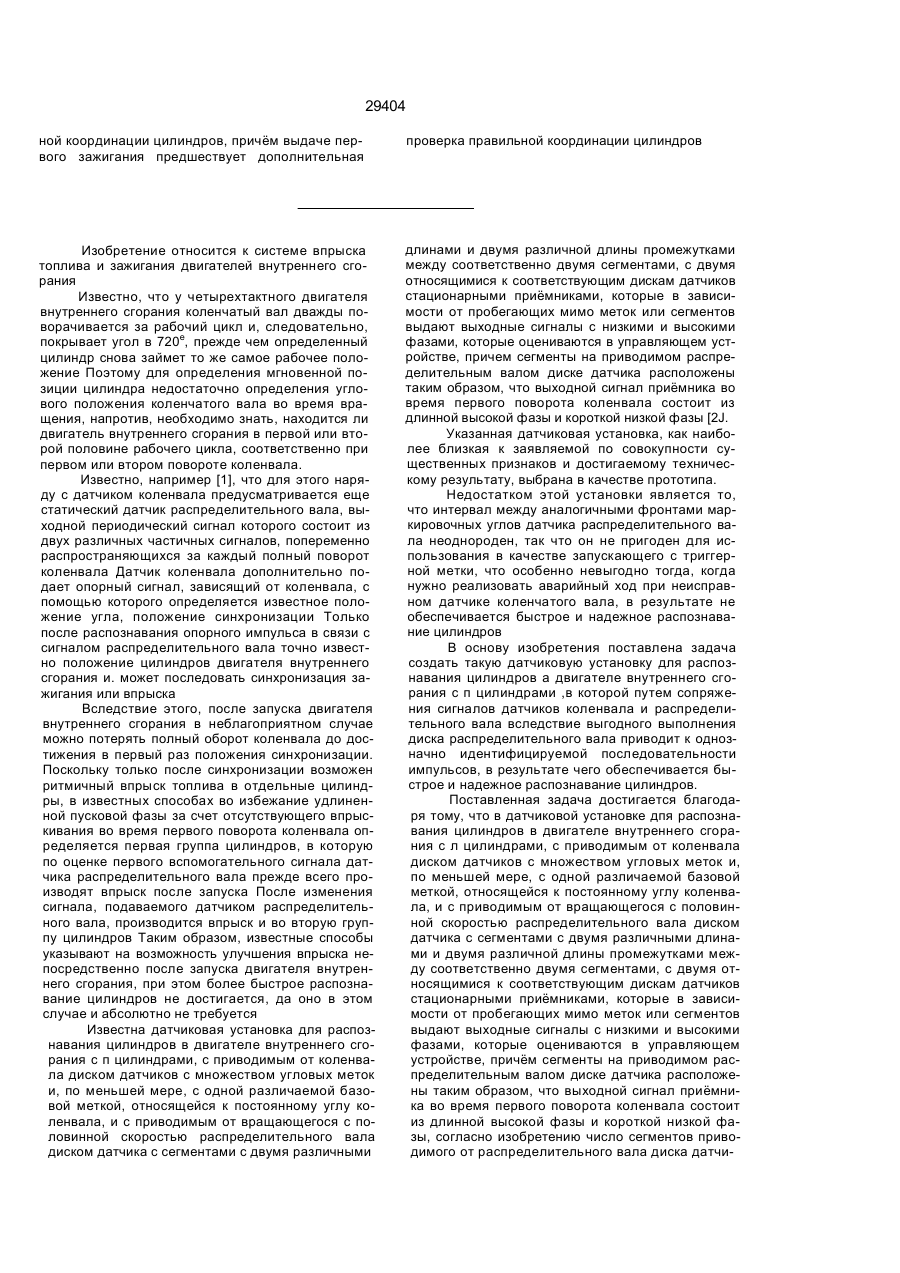

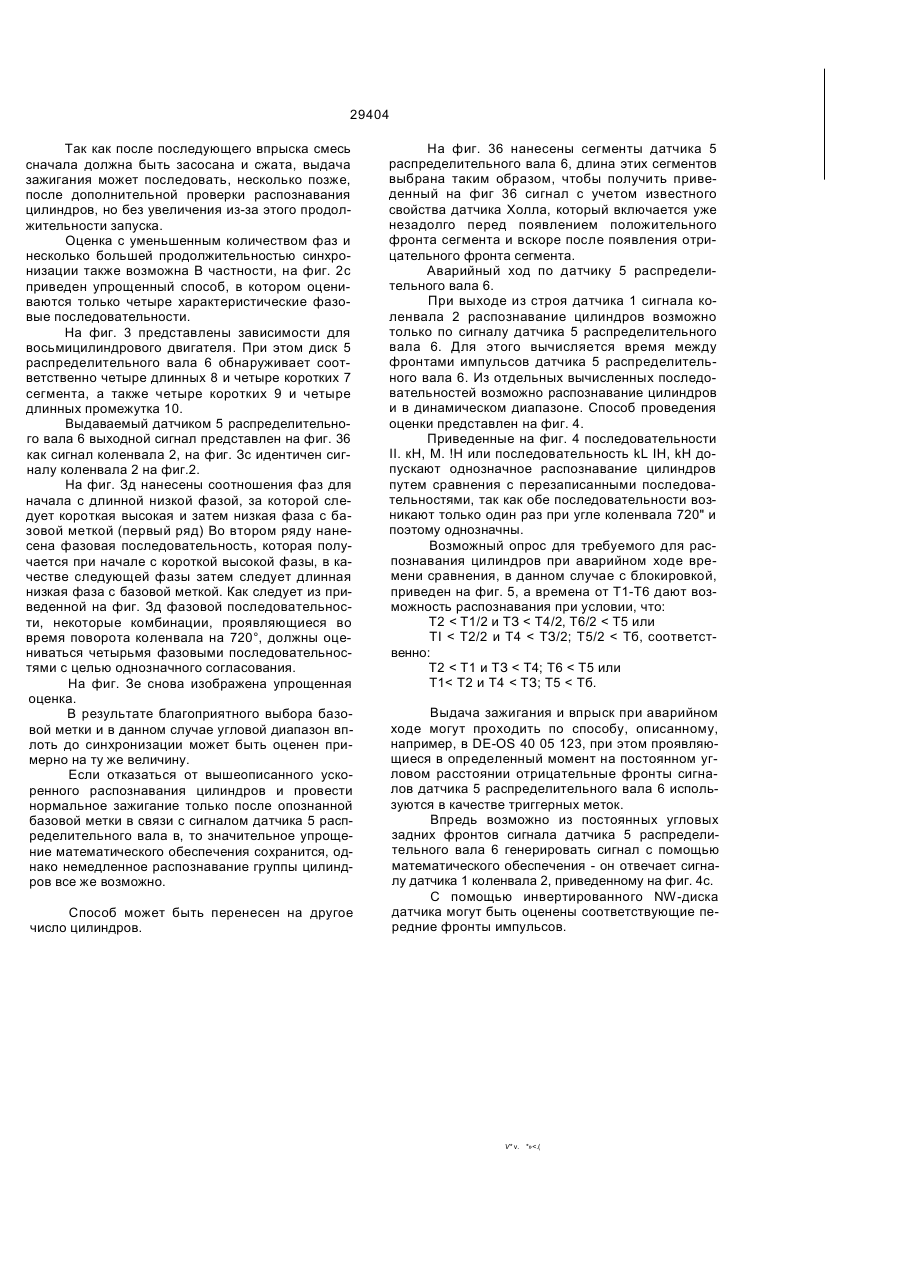

1 Датчиковая установка для распознавания цилиндров э двигателе внутреннего сгорания с п цилиндрами, с приводимым от коленвала диском датчиков с множеством угловых меток и, по мень шей мере, с одной различаемой базовой меткой, относящейся к постоянному углу коленвзла, и с приводимым от вращающегося с половинной ско ростью распределительного вала диском датчика с сегментами с двумя различными длинами и дву мя различной длины промежутками между соот ветственно двумя сегментами, с двумя относящи мися к соответствующим дискам датчиков стацио нарными приёмниками, которые в зависимости от пробегающих мимо меток или сегментов выдают выходные сигналы с низкими и высокими фазами, которые оцениваются в управляющем устройстве, причём сегменты на приводимом распределитель ным валом диске датчика расположены таким об разом, что выходной сигнал приёмника во время первого поворота коленвала состоит из длинной высокой фазы и короткой низкой фазы, отличаю щаяся тем, что число сегментов приводимого от распределительного вала диска датчиков равно числу цилиндров п, и положение базовой метки на приводимом от коленвала диске датчиков выби рают так, что обусловленный этим сигнал во вре мя первого поворота копенаала появляется с од ной фазой сигнала распределительного вала, а во время второго поворота коленвала - с другой фа зой сигнала распределительного вала. 2. Установка по п. 1, отличающаяся тем, что соответственно одна половина сегментов выполнена короткими, а другая длинными, и сегменты одного типа соответственно расположены последовательно друг за другом. 3. Установка по одному из лп. 1,2, отличающаяся тем, что в приводимом от распределительного ва ла диске датчиков появляющиеся в соответствую щем сигнале фронты, между которыми имеются одинаковые интервалы, являются задними фрон тами высоких фаз 4. Система впрыска топлива, содержащая датчиковую установку для распознавания цилиндров в двигателе внутреннего сгорания с п цилиндрами, с приводимым от коленвала диском датчиков с мно жеством угловых меток и, по меньшей мере, с од ной различаемой базовой меткой, относящейся к постоянному углу копенвапа, и с приводимым от вращающегося с половинной скоростью распреде лительного вала диском датчика с сегментами с двумя различными длинами и двумя различной длины промежутками между соответственно дву мя сегментами, с двумя относящимися к соот ветствующим дискам датчиков стационарными приёмниками, которые в зависимости от пробе гающих мимо меток или сегментов выдают выход ные сиінальї с низкими и высокими фазами, кото рые оцениваются в управляющем устройстве, причём сегменты на приводимом распределитель ным валом диске датчика расположены таким об разом, что выходной сигнал приемника во время первого поворота коленвала состоит из длинной высокой фазы и короткой низкой фазы, отличаю щаяся тем, что число сегментов приводимого от распределительного вала диска датчиков равно числу цилиндров п,и положение базовой метки на приводимом от коленвала диске датчиков выби рают так, что обусловленный этим сигнал во вре мя первого поворота коленвала появляется с од ной фазой сигнала распределительного вала, а во время второго поворота коленвала - с другой фа зой сигнала распределительного вала и в после довательной системе впрыска в соответствии с распознанной позицией коленвала при синхрони зации, распознанным числом оборотов и вычис ленной продолжительностью впрыска, импульс впрыска одновременно управляемых клапанов за канчивают не позднее, чем при желаемом угле соответствующего рабочего цикла, после чего на чинают нормальную последовательность впрыска. 5. Система по п. 4, отличающаяся тем, что вп рыск производят сразу после первой распознан СМ О t см О) 29404 ной координации цилиндров, причём выдаче первого зажигания предшествует дополнительная проверка правильной координации цилиндров Изобретение относится к системе впрыска топлива и зажигания двигателей внутреннего сгорания Известно, что у четырехтактного двигателя внутреннего сгорания коленчатый вал дважды поворачивается за рабочий цикл и, следовательно, покрывает угол в 720е, прежде чем определенный цилиндр снова займет то же самое рабочее положение Поэтому для определения мгновенной позиции цилиндра недостаточно определения углового положения коленчатого вала во время вращения, напротив, необходимо знать, находится ли двигатель внутреннего сгорания в первой или второй половине рабочего цикла, соответственно при первом или втором повороте коленвала. Известно, например [1], что для этого наряду с датчиком коленвала предусматривается еще статический датчик распределительного вала, выходной периодический сигнал которого состоит из двух различных частичных сигналов, попеременно распространяющихся за каждый полный поворот коленвала Датчик коленвала дополнительно подает опорный сигнал, зависящий от коленвала, с помощью которого определяется известное положение угла, положение синхронизации Только после распознавания опорного импульса в связи с сигналом распределительного вала точно известно положение цилиндров двигателя внутреннего сгорания и. может последовать синхронизация зажигания или впрыска Вследствие этого, после запуска двигателя внутреннего сгорания в неблагоприятном случае можно потерять полный оборот коленвала до достижения в первый раз положения синхронизации. Поскольку только после синхронизации возможен ритмичный впрыск топлива в отдельные цилиндры, в известных способах во избежание удлиненной пусковой фазы за счет отсутствующего впрыскивания во время первого поворота коленвала определяется первая группа цилиндров, в которую по оценке первого вспомогательного сигнала датчика распределительного вала прежде всего производят впрыск после запуска После изменения сигнала, подаваемого датчиком распределительного вала, производится впрыск и во вторую группу цилиндров Таким образом, известные способы указывают на возможность улучшения впрыска непосредственно после запуска двигателя внутреннего сгорания, при этом более быстрое распознавание цилиндров не достигается, да оно в этом случае и абсолютно не требуется Известна датчиковая установка для распознавания цилиндров в двигателе внутреннего сгорания с п цилиндрами, с приводимым от коленвала диском датчиков с множеством угловых меток и, по меньшей мере, с одной различаемой базовой меткой, относящейся к постоянному углу коленвала, и с приводимым от вращающегося с половинной скоростью распределительного вала диском датчика с сегментами с двумя различными длинами и двумя различной длины промежутками между соответственно двумя сегментами, с двумя относящимися к соответствующим дискам датчиков стационарными приёмниками, которые в зависимости от пробегающих мимо меток или сегментов выдают выходные сигналы с низкими и высокими фазами, которые оцениваются в управляющем устройстве, причем сегменты на приводимом распределительным валом диске датчика расположены таким образом, что выходной сигнал приёмника во время первого поворота коленвала состоит из длинной высокой фазы и короткой низкой фазы [2J. Указанная датчиковая установка, как наиболее близкая к заявляемой по совокупности существенных признаков и достигаемому техническому результату, выбрана в качестве прототипа. Недостатком этой установки является то, что интервал между аналогичными фронтами маркировочных углов датчика распределительного вала неоднороден, так что он не пригоден для использования в качестве запускающего с триггерной метки, что особенно невыгодно тогда, когда нужно реализовать аварийный ход при неисправном датчике коленчатого вала, в результате не обеспечивается быстрое и надежное распознавание цилиндров В основу изобретения поставлена задача создать такую датчиковую установку для распознавания цилиндров а двигателе внутреннего сгорания с п цилиндрами ,в которой путем сопряжения сигналов датчиков коленвала и распределительного вала вследствие выгодного выполнения диска распределительного вала приводит к однозначно идентифицируемой последовательности импульсов, в результате чего обеспечивается быстрое и надежное распознавание цилиндров. Поставленная задача достигается благодаря тому, что в датчиковой установке дпя распознавания цилиндров в двигателе внутреннего сгорания с л цилиндрами, с приводимым от коленвала диском датчиков с множеством угловых меток и, по меньшей мере, с одной различаемой базовой меткой, относящейся к постоянному углу коленвала, и с приводимым от вращающегося с половинной скоростью распределительного вала диском датчика с сегментами с двумя различными длинами и двумя различной длины промежутками между соответственно двумя сегментами, с двумя относящимися к соответствующим дискам датчиков стационарными приёмниками, которые в зависимости от пробегающих мимо меток или сегментов выдают выходные сигналы с низкими и высокими фазами, которые оцениваются в управляющем устройстве, причём сегменты на приводимом распределительным валом диске датчика расположены таким образом, что выходной сигнал приёмника во время первого поворота коленвала состоит из длинной высокой фазы и короткой низкой фазы, согласно изобретению число сегментов приводимого от распределительного вала диска датчи 29404 ков равно числу цилиндров п и положение базовой метки на приводимом от коленвала диске датчиков выбирают так, что обусловленный этим сигнал во время первого поворота коленвала появляется с одной фазой сигнала распределительного вала, а во время второго поворота коленвала с другой фазой сигнала распределительного вала. Кроме того, в заявляемой установке соответственно одна половина сегментов выполнена короткими, а другая длинными, и сегменты одного типа соответственно расположены последовательно друг за другом. Кроме того, в заявляемой установке в приводимом от распределительного вала диске датчиков появляющиеся в соответствующем сигнале фронты, между которыми имеются одинаковые интервалы, являются задними фронтами высоких фаз Известна также система впрыска топлива, содержащая датчиковую установку для распознавания цилиндров в двигателе внутреннего сгорания с п цилиндрами, с приводимым от коленвала диском датчиков с множеством угловых меток и, по меньшей мере, с одной различаемой базовой меткой, относящейся к постоянному углу коленвала, и с приводимым от вращающегося с половинной скоростью распределительного вала диском датчика с сегментами с двумя различными длинами к двумя различной длины промежутками между соответственно двумя сегментами, с двумя относящимися к соответствующим дискам датчиков стационарными приёмниками, которые в зависимости от пробегающих мимо меток или сегментов выдают выходные сигналы с низкими и высокими фазами, которые оцениваются в управляющем устройстве, причём сегменты на приводимом распределительным валом диске датчика расположены таким образом, что выходной сигнал приемника во время первого поворота коленвала состоит из длинной высокой фазы и короткой низкой фазы (см заявка DE № 3 608 321). Указанная система впрыска топлива, как наиболее близкая к заявляемой по совокупности существенных признаков и достигаемому техническому результату, выбрана в качестве прототипа. Недостатком такой системы является то, что интервал между аналогичными фронтами маркировочных углов датчика распределительного вала системы неоднороден и он не может использоваться в качестве запускающего с триггерной метки, что особенно невыгодно тогда, когда нужно реализовать аварийный ход при неисправном датчике коленчатого вала, в результате чего не обеспечивается быстрое и надежное распознавание цилиндров. В основу изобретения поставлена задача создать такую систему впрыска топлива, содержащую датчиковую установку для распознавания цилиндров в двигателе внутреннего сгорания с п цилиндрами, в которой путем обеспечения сопряжения сигналов датчиков коленвала и распределительного вала вследствие выгодного выполнения диска распределительного вала, осуществляется возможным приведение к однозначно идентифицируемой последовательности импульсов, в результате чего обеспечивается быстрое и надежное распознавание цилиндров. Поставленная задача решается тем, в заявляемой системе впрыска топлива, содержащей датчиковую установку для распознавания цилиндров в двигателе внутреннего сгорания с п цилиндрами, с приводимым от коленвала диском датчиков с множеством угловых меток и, по меньшей мере, с одной различаемой базовой меткой, относящейся к постоянному углу коленвала, и с приводимым от вращающегося с половинной скоростью распределительного вала диском датчика с сегментами с двумя различными длинами к двумя различной длины промежутками между соответственно двумя сегментами, с двумя относящимися к соответствующим дискам датчиков стационарными приёмниками, которые в зависимости от пробе-' тающих мимо меток или сегментов выдают выходные сигналы с низкими и высокими фазами, которые оцениваются в управляющем устройстве, причём сегменты на приводимом распределительным валом диске датчика расположены таким образом, что выходной сигнал приемника во время первого поворота коленвала состоит из длинной s высокой фазы и короткой низкой фазы, согласно изобретению число сегментов приводимого от распределительного вала диска датчиков равно числу цилиндров п и положение базовой метки на приводимом от коленвала диске датчиков выби-. рают так. что обусловленный этим сигнал во время первого поворота коленвала появляется с одной фазой сигнала распределительного вала, а во время второго поворота коленвала - с другой фазой сигнала распределительного вала и в последовательной системе впрыска в соответствии с распознанной позицией коленвала при синхронизации, распознанным числом оборотов и вычисленной продолжительностью впрыска, импульс впрыска одновременно управляемых клапанов заканчивают не позднее, чем при желаемом угле соответствующего рабочего цикла, после чего начинают нормальную последовательность впрыска. Кроме того, в заявляемой системе впрыск производят сразу после первой распознанном координации цилиндров, причём выдаче первого зажигания предшествует дополнительная проверка правильной координации цилиндров. Согласно изобретению датчиковая установка для распознавания цилиндров в двигателе внутреннего сгорания с цилиндрами с отличительными признаками основного пункта формулы изобретения в противоположность указанному имеет то преимущество, что непосредственно после запуска двигателя внутреннего сгорания происходит особенно быстрое и надежное распознавание цилиндров, так как сопряжение сигналов датчиков коленвала и распределительного вала вследствие выгодного выполнения диска распределительного вала приводит к однозначно идентифицируемой последовательности импульсов. Немедленное распознавание цилиндров возможно преимущественным образом, так как последовательность импульсов датчика сигналов распределительного вала во время первого поворота коленвала однозначно отличается от последовательности импульсов во время второго поворота коленвала Особое выполнение диска датчика распределительного вала гарантирует, что появляется один из импульсных фронтов, например, задний фронт для 29404 всех маркировочных знаков с одинаковым интервалом, относящийся к аварийному ходу двигателя внутреннего сгораний в случае, когда датчик коленвала не исправлен. На фиг. 1 дано общее представление о системе датчиков по изобретению; на фиг. 2 и 3 диаграммы импульсов, как и могущие проявляться комбинации импульсов, причем фиг. 2 относится к шестициліндровому двигателю, а фиг. 3 - к восьмицилиндровому; на фиг. 4 и 5- диаграммы импульсов для пояснения функционирования аварийного хода. На фиг. 1 представлен общий вид основных элементов настоящего изобретения в связи с регулированием двигателя внутреннего сгорания. При этом цифрой 1 обозначен диск датчика, который жестко связан с коленвалом 2 двигателя внутреннего сгорания и имеет на своей окружности большее число аналогичных угловых меток 3. Наряду с этими аналогичными угловыми метками 3 предусмотрена базовая метка 4, которая в примере выполнения согласно фиг. 1 образована двумя непоказанными угловыми метками. Второй диск 5 датчика связан с распределительным валом 6 двигателя внутреннего сгорания и имеет на своей окружности сегменты различной длины, причем более короткие обозначены цифрой 7, более длинные - 8 Между этими угловыми метками находятся промежутки, обозначенные соответственно: более короткие - 9 и более длинные-10. Число сегментов 7, 8 выбрано таким образом, чтобы они как раз соответствовали числу цилиндров п, точное расположение сегментов описано в другом месте. Датчик снабжен чувствительными элементами 11, 12, например, индуктивными чувствительными элементами или сенсорами Холла, с которых производится считывание дисками датчиков 1,5. Генерированные в чувствительных элементах 11, 12 при прохождении угловых меток сигналы подводятся к управляющему устройству 13 и там дальше обрабатываются. Диск датчика 1 и чувствительный элемент 11 в дальнейшем обозначаются как датчик 1 распределительного вала в, диск 5 датчика и чувствительный элемент 12 - как датчик коленвала 2. Управляющее устройство 13 имеет входы 14, 15, 16 через которые оно получает дальнейшие требуемые для управления двигателем внутреннего сгорания входные величины (параметры). В качестве примера выбраны температурный сигнал через вход 16, сигнал нагрузки через вход 15 и сигнал "зажигания Г через вход 14 с принадлежащим ему включателем зажигания 17. С выходной стороны управляющее устройство выдает сигналы для системы зажигания и впрыска не обозначенных более подробно соответствующих компонентов двигателя внутреннего сгорания, выходы устройства управления обозначены как 18 и 19. На фиг. 2 выдаваемые чувствительными элементами 11 и 12 сигналы, которые оцениваются устройством управления, нанесены для угла поворота коленэала 2 как W и времени Т. В частности, на фиг. 2а нанесены углы коленвала 2 за два с половиной оборота коленвала 2, фиг. 26 показывает сигнал чувствительного элемента распределительного вала в и фиг. 2, с - сигнал чувствительного элемента 12 коленвала 2. Дополнительно нанесены еще ОТ положение цилиндров 1-6 и TR-импульс, появляющийся у каждого положительного фронта сегмента. Для того, чтобы получить зависимость представленных на фиг. 2 сигналов, системе датчиков необходимо предъявить следующие требования: Связанный с распределительным валом 6 диск 5 датчика выполнен таким образом, что сигнал датчика 5 распределительного вала 6 подает в зазор зажигания а течение первого поворота коленвала 2 двигателя внутреннего сгорания длинные низкие и короткие высокие фазы, с'отрицательным фронтом импульса в случае угла зажигания аварийного хода. Во время второго поворота должны подаваться длинные высокие и короткие низкие фазы, во всяком случае с отрицательным фронтом импульса в случае угла зажигания аварийного хода. Для этого диск датчика 5 нужно выполнить таким образом, что на три длинных сегмента 8 каждый раз следует три коротких сегмента 7, причем между короткими сегментами 7 соответственно еле* дуют длинные промежутки 9, а между длинными сегментами 8 - соответственно короткие промежутки 10, и между короткими 7 и длинными 8 сегментами имеется короткий 9 или длинный 10 промежуток. В случае, если это требуется из-за свойств, например, датчика Холла (слишком раннее включение у положительного и слишком позднее выключение у отрицательного фронта импульса), механические короткие сегменты 7 диска датчика 5 могут быть выполнены более маленькими, так что в электрическом сигнале короткие низкие и короткие высокие фазы будут примерно равной длины. Фиг. 36 показывает это в принципе. В остальном система датчиков выставляется таким образом, что в электрическом сигнале короткие высокие и низкие фазы должны быть- по возможности короткими по отношению к длинным высоким и низким фазам. Этим обеспечивается то, что в результате расчета времени как в случае динамического диапазона, так и при форсировании имеет место достаточное различие между коротким временем ТК и длинным временем ТІ. Приведенный на фиг. 1 пример осуществления выполнен так, что в каждом случае задние фронты сигналов согласно фиг. 26 или соответственно фиг. 36 обнаруживают идентичные расстояния. Диск датчика 5, в котором переставлены длины сегментов и промежутков, поставил бы передние фронты с равноотстоящими интервалами (эквидистантными). Базовая метка 4 диска 1 коленвала 2 расположена таким образом, что обусловленный ею интервал между импульсами появляется или внутри обусловленной средним данным промежутком низкой фазы сигнала датчика 5 распределительного вала 6, или обусловленной средним длинным сегментом высокой фазы сигнала датчика 5 распределительного вала 6. В качестве чувствительного элемента 12 распределительного вала б может быть использован статический чувствительный элемент, кото 29404 рый и в случав стоящего двигателя внутреннего старания выдает однозначное согласование сигнала, но также можно применять квазистатический датчик, а оценка может быть начата только после изменения фронта сигнала датчика 5 распределительного вала 6. Оценка нормального режима. В нормальном режиме, с функционирующими датчиками 1, 5 коленвала 2 и распределительного вала 6, после запуска у каждой боковой стороны зубца сигнала датчика 1 коленвала 2 опрашивается уровень сигнала датчика 5 распределительного вала 6. Одновременно в управляющем устройстве подсчитываются поданные датчиком 1 коленвала 2 боковые стороны (профили) зубцов. Из количества профилей зубцов при одном уровне можно опознать по одному определенному углу W, идет ли речь о коротком или длинном сегменте или о коротком или длинном промежутке. Если дополнительно учитывается еще надежность угла WS, длинный сегмент, например, может быть опознан по углу W=WK+WS в качестве параметра надежности угла имеет смысл значение приблизительно 18е KW. Если после перехода уровня от низкого к высокому внутри WK+WS появляется возобновленное изменение уровня, то речь идет о короткой высокой фазе, если у присутствующего низкого уровня внутри WK+WS не обнаруживается никакого изменения уровня, то речь идет о длинной низкой фазе. Если проявляются оба этих случая, то опознается первый поворот коленвала. Для второго поворота логичен контроль обратной полярности. Таким образом, уже по короткому углу WK+WS ясно, идет ли речь о первом или втором повороте. Поэтому уже по этому углу завершается распознавание группы цилиндров и возможен первый пусковой впрыск для выбранного цилиндра этой группы цилиндров. Для распознавания цилиндров наряду с фазами сигнала датчика 5 распределительного вала 6 дополнительно еще исследовано появление базовой метки датчика 1 коленвала 2. При этом исследовалось, проявляется ли базоЕля метка 4 при низком или высоком фазовых уровнях. Путем этого опроса реализуется уже по уровню техники рас-' познавание цилиндров уже спустя 390" KW. Для последующего пояснения ускоренного распознавания цилиндров необходимо введение следующих обозначений для фаз: - ' 'Л _ ; IL: длинная низкая, IH: длинная высокая, KL: короткая низкая, КН: короткая высокая, LB; низкая с базовой меткой, НВ: высокая с базовой меткой, ILA: длинная низкая начало, ILmoB: длинная низкая минимальная без базовой метки, IHmoB: длинная высокая минимальная без базовой метки, ILg: целиком длинная низкая, ILh: целиком длинная высокая. Определенные таким образом фазы могут быть обнаружены каждый раз путем высчитыва ния определенного числа профилей зубцов коленвала 2 от или до одного или между двумя фронтами импульсов распределительного вала 6. Оценивается столько следующих друг за другой фаз, пока не становится возможным однозначное согласование. Если оценка начинается при угле коленвала 2 примерно 480" (градусов), то в случае показанного примера выполнения появляется в качестве первой фазы длинная низкая (tL). Следующей фазой является короткая высокая (кН), затем длинная низкая, начало (ILA).- В случае, отмеченном черным кружком, синхронизация завершается после угла поворота примерно 201", числа возле черных точек или кружков в каждом случае указывают на наибольший угол, при котором синхронизация завершена. Если в таком случае базовая метка всегда опознается, когда у сигнала по 2с за короткий промежуток следует один длинный и затем опять один короткий, то базовая метка опознана в месте ВМ фиг. 2с. Если начало поворота следует в другом положении, например, при около 550°, так что оценка начинается с первой короткой высокой фазы, то имеет место комбинация фаз, приведенная в ряду 2 фиг. 2д короткая высокая, низкая с базовой меткой. Соответствующие комбинации получаются для другого начала поворота или начала оценки, все эти комбинационные возможности приведены на фиг. 2д. Сравнение следующих друг за другом от начала поворота фаз с возможными комбинациями, заложенными в память управляющего устройства 13, даст возможность сделать однозначное согласование, так как ни одна из этих комбинаций не повторяется. В наихудшем случае регистрация KW -положения и цилиндровая координация возможна после примерно 200" KW. Для этого по временной точке опознанной фазовой последовательности для нахождения положения коленвала 2 устанавливается на соответствующее значения текущего от 0° до 720° KW счетчик углов, являющийся составной частью управляющего устройства или вычислительного устройства. У последующей системы впрыска, как это известно, например, из DE-OS 36 23 041, причем счетчик углов остановлен, по положению счетчика углов и в зависимости от охваченного числа оборотов и вычисленной продолжительности впрыска может последовать одновременно впрыск для клапанов, у которых окончание впрыска лежит самое позднее у желаемого угла соответствующего цикла, например, 300е KW "перед закрытием впуска". После этого следует нормальный одновременный впрыск. Для повышения надежности распознавания цилиндров перед началом выдачи зажигания может последовать еще контроль вероятности, при котором после последующего распознавания цилиндров могут быть привлечены еще одна или две последующие фазы; возможны дальнейшие проверки надежности, в которых вычисляется число импульсов сигнала коленвала 2 между базовой меткой и последующим положительным фронтом сигнала датчика 5 распределительного вала 6. 29404 Так как после последующего впрыска смесь сначала должна быть засосана и сжата, выдача зажигания может последовать, несколько позже, после дополнительной проверки распознавания цилиндров, но без увеличения из-за этого продолжительности запуска. Оценка с уменьшенным количеством фаз и несколько большей продолжительностью синхронизации также возможна В частности, на фиг. 2с приведен упрощенный способ, в котором оцениваются только четыре характеристические фазовые последовательности. На фиг. 3 представлены зависимости для восьмицилиндрового двигателя. При этом диск 5 распределительного вала 6 обнаруживает соответственно четыре длинных 8 и четыре коротких 7 сегмента, а также четыре коротких 9 и четыре длинных промежутка 10. Выдаваемый датчиком 5 распределительного вала 6 выходной сигнал представлен на фиг. 36 как сигнал коленвала 2, на фиг. Зс идентичен сигналу коленвала 2 на фиг.2. На фиг. Зд нанесены соотношения фаз для начала с длинной низкой фазой, за которой следует короткая высокая и затем низкая фаза с базовой меткой (первый ряд) Во втором ряду нанесена фазовая последовательность, которая получается при начале с короткой высокой фазы, в качестве следующей фазы затем следует длинная низкая фаза с базовой меткой. Как следует из приведенной на фиг. Зд фазовой последовательности, некоторые комбинации, проявляющиеся во время поворота коленвала на 720°, должны оцениваться четырьмя фазовыми последовательностями с целью однозначного согласования. На фиг. Зе снова изображена упрощенная оценка. В результате благоприятного выбора базовой метки и в данном случае угловой диапазон вплоть до синхронизации может быть оценен примерно на ту же величину. Если отказаться от вышеописанного ускоренного распознавания цилиндров и провести нормальное зажигание только после опознанной базовой метки в связи с сигналом датчика 5 распределительного вала в, то значительное упрощение математического обеспечения сохранится, однако немедленное распознавание группы цилиндров все же возможно. Способ может быть перенесен на другое число цилиндров. На фиг. 36 нанесены сегменты датчика 5 распределительного вала 6, длина этих сегментов выбрана таким образом, чтобы получить приведенный на фиг 36 сигнал с учетом известного свойства датчика Холла, который включается уже незадолго перед появлением положительного фронта сегмента и вскоре после появления отрицательного фронта сегмента. Аварийный ход по датчику 5 распределительного вала 6. При выходе из строя датчика 1 сигнала коленвала 2 распознавание цилиндров возможно только по сигналу датчика 5 распределительного вала 6. Для этого вычисляется время между фронтами импульсов датчика 5 распределительного вала 6. Из отдельных вычисленных последовательностей возможно распознавание цилиндров и в динамическом диапазоне. Способ проведения оценки представлен на фиг. 4. Приведенные на фиг. 4 последовательности II. кН, М. !Н или последовательность kL IH, kH допускают однозначное распознавание цилиндров путем сравнения с перезаписанными последовательностями, так как обе последовательности возникают только один раз при угле коленвала 720" и поэтому однозначны. Возможный опрос для требуемого для распознавания цилиндров при аварийном ходе времени сравнения, в данном случае с блокировкой, приведен на фиг. 5, а времена от Т1-Т6 дают возможность распознавания при условии, что: Т2 < Т1/2 и ТЗ < Т4/2, Т6/2 < Т5 или ТІ < Т2/2 и Т4 < ТЗ/2; Т5/2 < Тб, соответственно: Т2 < Т1 и ТЗ < Т4; Т6 < Т5 или Т1< Т2 и Т4 < ТЗ; Т5 < Тб. Выдача зажигания и впрыск при аварийном ходе могут проходить по способу, описанному, например, в DE-OS 40 05 123, при этом проявляющиеся в определенный момент на постоянном угловом расстоянии отрицательные фронты сигналов датчика 5 распределительного вала 6 используются в качестве триггерных меток. Впредь возможно из постоянных угловых задних фронтов сигнала датчика 5 распределительного вала 6 генерировать сигнал с помощью математического обеспечения - он отвечает сигналу датчика 1 коленвала 2, приведенному на фиг. 4с. С помощью инвертированного NW-диска датчика могут быть оценены соответствующие передние фронты импульсов. V* v. *»
