Композиція для кольорового скла, скляна панель та комплект скляних панелей

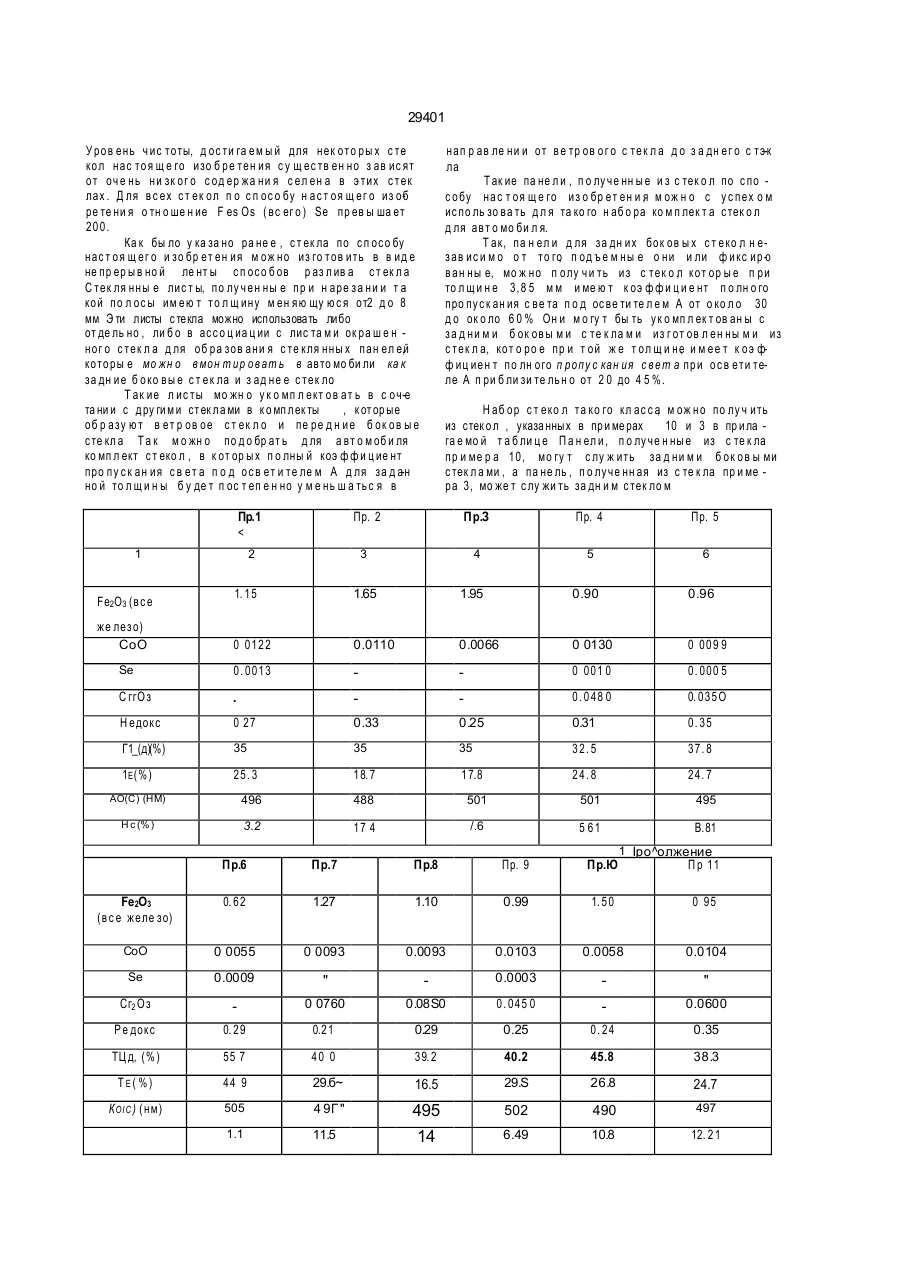

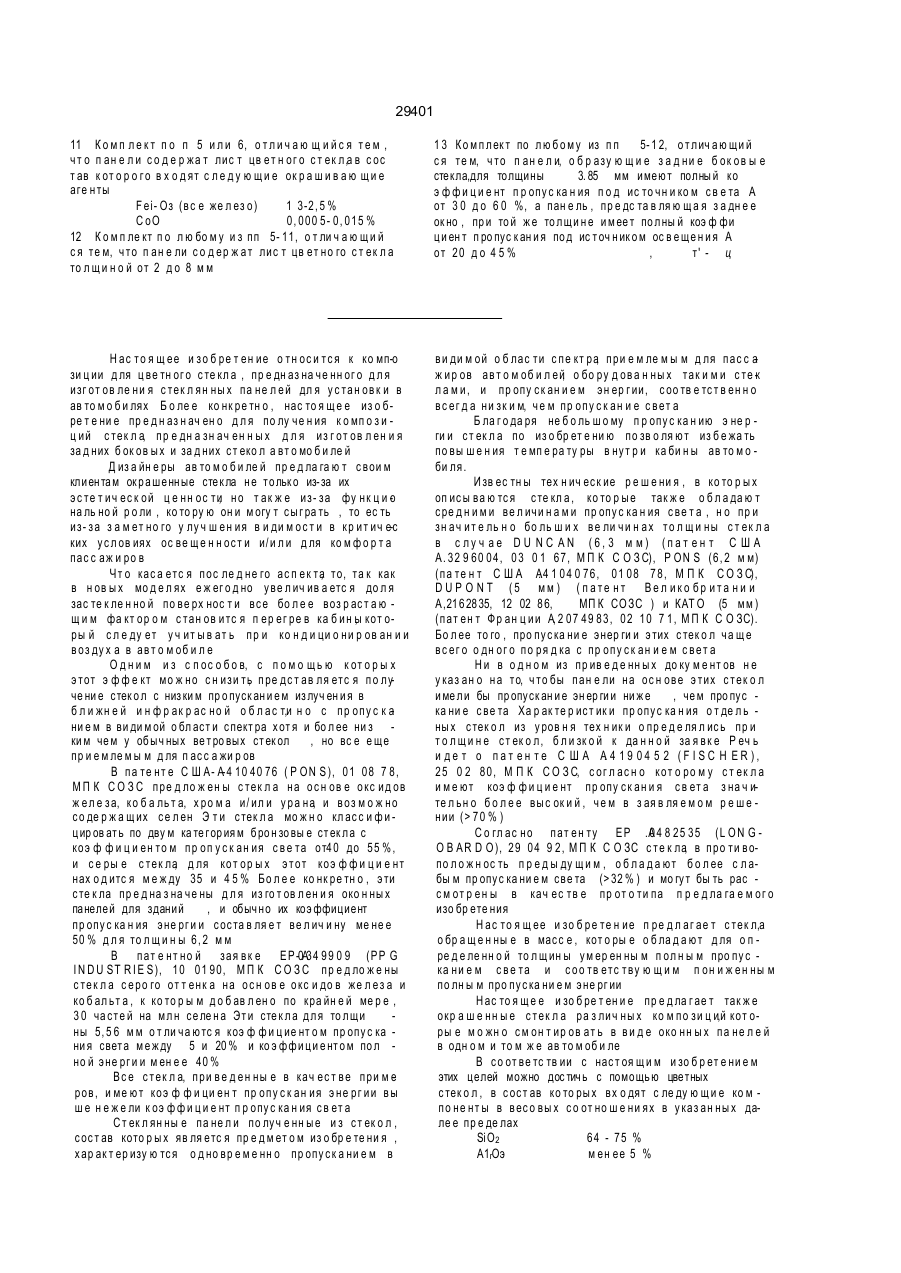

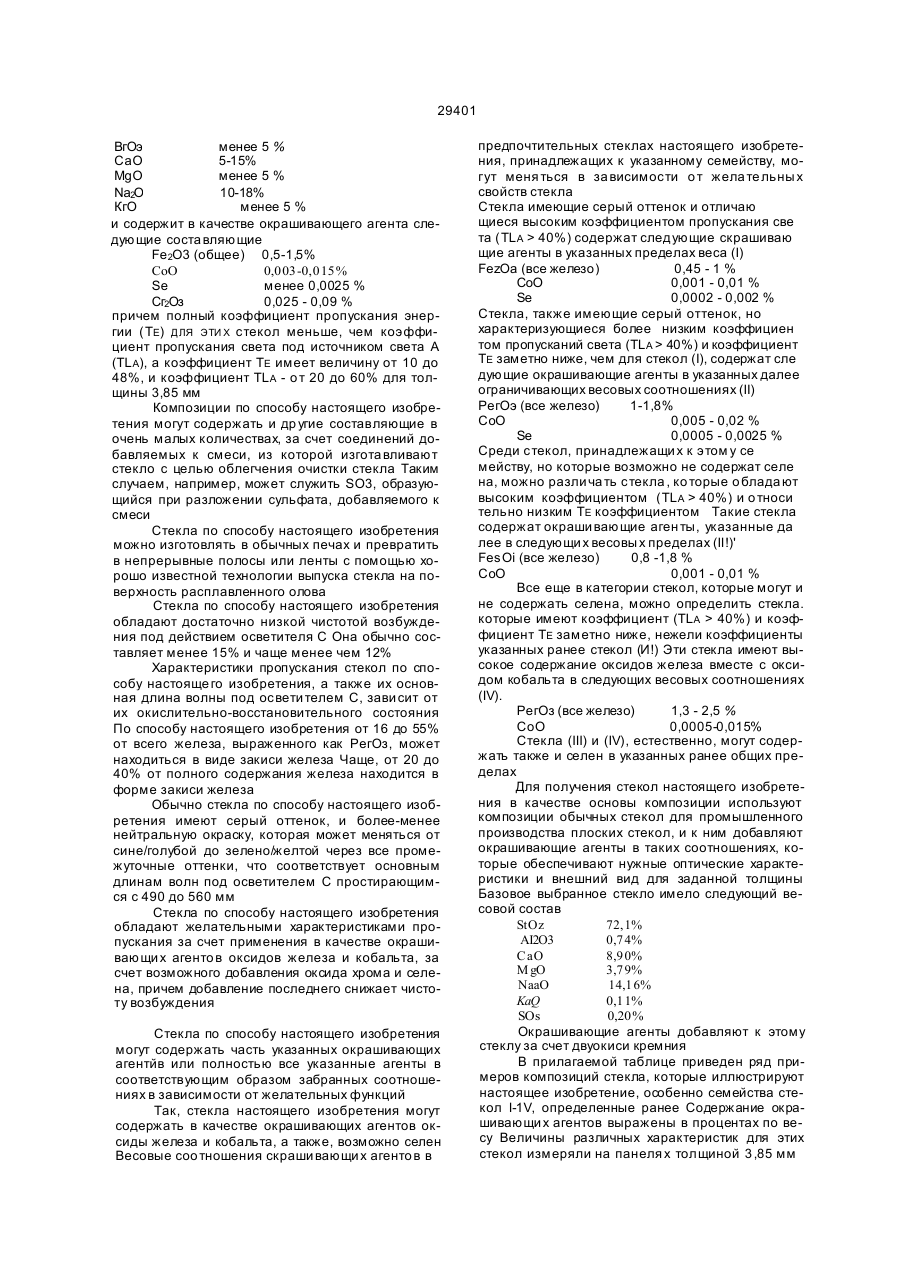

1 Композиция для цветного стекла, содержа щая в качестве основных компонентов следующие оксиды, в указанных пределах по массе SlO2 64 - 75 % AI2O3 менее 5 % ВгО3 менее 5 % СаО 5-15% MgO менее 5 % Na2O 10-18% K2O менее 5 %. отличающаяся тем, что она содержит в качестве окрашивающего а гента сле дующие составляющие Fe2 O3 (общее) 0,5- 1,5% СоО 0,003-0,015% Se менее 0.0025 % Сг2Оэ 0,025 - 0,09% 2 Композиция по п 1, отличающаяся тем, что со держание FeO составляет от 16 до 55 % от обще го содержания железа, выраженного в виде РегОз 3 Композиция ПО П 2, отличающаяся тем, что со держание FeO составляет от 20 до 40 % от обще го содержания железа, выраженного в виде Fe2O3 4 Стеклянная панель , о тличающая ся тем , что содержит, по меньшей мере, один лист окрашен ного стекла, имеющего состав по любому из пп 13, толщина которого составляет от 2 до 8 мм 5 Комплект стеклянных панелей установленный на автомобиле, включающий ветровое стекло, пе редние и задние боковые стекла, а также заднее окно, о тлича ющий ся тем , что задние боко вые стекла, как подъемные, так и фиксированные , и заднее окно состоят из панелей, которые для за данной толщины имеют разные коэффициенты полного пропускания света под источником света А, причем указанные панели содержат лист цветного стекла следующего состава, выраженного в массовых процентах SiO2 64 - 75 % АігОз менее 5 % ВгО3 менее 5 % СаО 5-15% МдО менее 5 % Na2O 10-18% ЮО менее 5 % и в качестве окрашивающего агента Fe2O3 (общее) 0.45 - 2,5 % СоО 0,001 -0 0 2 % Сг2Оэ менее 0,01 % Se менее 0,0025 %, причем это стекло имеет коэффициент полного пропускания энергии (ТЕ) меньше, чем коэффициент пропускания света при освещении источником A (TLA) причем коэффициент ТЕ имеет значение от 10 до 48 %, а коэффициент TLA - от 20 до 60 % для толщины 3,65 мм 6 Комплект по п 5, о тличающийся тем. что пане ли содержат лист цветно го стекла, в соста в кото рого входит Fe O в количестве 16-55 % о т общего содержания железа, выраженного в виде РегОэ 7 Комплект по п 6, о тличающийся тем, что пане ли содержат лист цветного стекла, в состав кото рого входит FeO в количестве 20 - 40 % от общего содержания железа, выраженного в виде Fe2O3 8 Комплект no n 5 или 6 , о тличающийся тем, что панели содержат лист цветного стекла, в со ста в которого входят следующие окрашивающие аген ты Fe2O3 (все железо) 0,45 - 1 % СоО 0,001-0,01% Se 0,0002 - 0,002 % 9 Комплект по п 5 или 6, отли чающийся тем, что панели содержат лист цветного стекла, в состав ко торого входят следующие окрашивающие агенты FejOa (все железо) 1-1,8% СоО 0.005 - 0,02 % Se 0,0005 - 0,0025 %. 10 Комплек т п о п 5 и ли 6 , о тли чающий ся тем. что панели содержат лист цве тного стекла, в сос тав которого входя т следующие окраши вающие агенты РегОз (все железо) 0,8 -1,8 % СоО 0,001 - 0,01 % О см 29401 11 К о м п л е к т п о п 5 и л и 6, о т л и ч а ю щ и й с я т е м , ч т о п ан е л и с о д е р жа т лис т цв ет н ог о с т ек л ,а в с ос т ав к от о р о г о в х о д ят с л е д у ю щ и е ок р а ш и в а ю щ и е аге нты F ei- Оз (вс е же л ез о) 1 3-2, 5 % С оО 0, 000 5- 0, 015 % 12 К о м п ле кт п о л ю бо м у и з пп 5- 11, о т ли ч а ю щ и й с я те м, ч то п ан е ли с о д ер ж ат лис т цв ет но го с т ек л а то л щ и н о й от 2 д о 8 м м 1 3 Ко м п лек т по лю б о м у из п п 5- 1 2, о т лич а ю щи й с я те м, ч то п ан е л и, о б р азу ю щ и е з а д ни е б ок ов ы е стекла,для толщины 3. 85 мм имеют полны й ко э ф ф и ц и е нт п р опу с ка н ия п о д ис то чн и ко м с в е та А от 3 0 д о 6 0 %, а пан е ль , пр е дс та в ля ю щ а я з а дн е е ок но , пр и то й ж е то лщи н е и м ее т по лны й коэ ф фи ц и ен т п ро пус к ан и я по д ис т оч н ик о м ос в е ще н и я А от 20 д о 4 5 % , т' - ц Н ас то я щ ее и зо б ре т ен ие о тн ос и тс я к ко мп-о зи ц ии д ля ц ве тн ог о с те кл а , пр е дн аз на че нн ог о д л я изг от ов ле ни я с тек л ян ны х па не л ей дл я у с тан ов к и в ав то м о б и лях Б о ле е ко нк ре тн о , нас то я щ е е из о бре т е ни е пр е д н аз н ач ен о д л я по лу че н ия к о мп о з и ц ий с тек л а, пр е дн а зн ач ен н ы х д л я из г от ов л ен и я за д них б ок ов ы х и за д них с т еко л а вт о мо б и ле й Д из а йн е ры ав то м о б и ле й пр е д ла га ю т с вои м клиентам ок рашенные стек ла не тольк о из-за их э с те т ич ес к ой ц е нн ос ти но т ак ж е из- за фу нк ц и , о на ль но й р о ли , ко то ру ю он и м огу т сыг ра ть , то ес ть из- за з а м ет но го у лу ч ш ен ия в и ди м ос т и в кр ит ич ес ких у с л ов иях ос ве щ е н н ос т и и/ и л и д ля ко м ф о р т а пас с аж и ро в Чт о кас а етс я пос ле д не го ас п ек та то, та к как , в н ов ы х мо д е л ях е ж ег о д но у ве л ич ив а етс я до л я зас те к ле н но й по ве рх нос т и вс е бо л е е воз р ас т а ю щ и м фа кт ор о м с тан ов итс я п ер ег ре в ка б ин ы кот о, ры й с л е ду ет у ч ит ы в ат ь пр и ко н д и ци о ни р ов ан и и в оз ду х а в ав т о м об и л е О д н и м и з с п ос о б о в, с п о м о щ ь ю к от о р ы х э тот э ф ф е кт мо ж но с н изи ть пре дс т ав ля етс я по лу, че ни е стек о л с низ ки м пр о пуск ан и е м из луч ен и я в б л и жн е й и н ф р ак р ас но й о б л ас ти н о с пр опу с к а , ни е м в ви ди м ой о бл аст и спект ра хот я и бо л ее ни з ки м че м у об ыч ных ве т ро вых ст ек ол , но вс е е ще пр и е м ле м ы м д ля п ас с а жи р ов В па те нт е С Ш А- А-4 10 40 76 ( P ON S), 01 08 7 8, М П К С О З С пре д ло ж ен ы с тек л а на ос н ов е окс ид ов ж ел е за, ко б а ль т а, х ро м а и/ ил и у ра на, и в оз м о ж но с о де р ж а щ их с е л ен Э т и с тек л а мо ж н о кл ас с и ф и ц ир ов ат ь по дву м ка те гор ия м б ро н зо вы е ст ек ла с коэ ф ф и ц и ен то м пр оп у с к ан ия с в е та от40 до 55 %, и с е ры е с тек ла д ля кот ор ы х э тот коэ ф ф и ц и е нт , нах о д итс я м е ж ду 35 и 4 5 % Бо л е е ко нк ре тн о , эти с те к ла пр е д на з на че ны д л я из го т ов л ен и я око н ны х панелей для зданий , и обыч но их коэ ффициент пр опу с ка н ия эне рг и и с ос та в ля е т ве л ич и ну ме не е 50 % д л я то л щ и н ы 6, 2 м м В пат е нт но й зая в к е ЕР-0А34 99 0 9 (PP G I N D U ST R I E S), 10 01 90, М П К С О З С пр е д ло ж е ны с тек л а с еро го от т енк а на ос н ов е окс и до в же л ез а и ко б ал ьт а , к ко то р ы м д о б ав л ен о по кра йн е й ме р е , 3 0 ча ст е й на м лн се ле н а Эт и сте к ла для то лщи ны 5, 5 6 м м о т ли ча ютс я коэ ф ф и ц ие нт о м пр опу с ка ни я свет а м е ж ду 5 и 20 % и ко э ффи ц и е нт о м по л но й эне рг и и м ен е е 40 % Вс е с тек л а, при в е д ен ны е в кач ес т в е при м е ров, и ме ю т коэ ф ф и ци ен т пр опу с к ан ия э не рг ии в ы ш е н е ж е ли к оэ ф ф и ц и е нт п р опу с ка н ия с в ет а С т ек л ян ны е па не л и по лу ч е нн ы е и з с т ек о л , с ос т ав кото р ы х яв ля етс я пр е д м ет о м из о бр е те ни я , х ар ак т ер изу ю тс я о д но вр е м е нн о пр опу с к а ни е м в в и ди м ой о б лас ти с пе кт ра при е м ле м ы м д ля пас с а , ж ир ов ав т о м об и л ей о бо ру д ов а н ны х так и м и с те , к л а м и, и пр опу с к ан и е м эн ер г ии, с оо тв е тс т в ен н о в с ег д а ни зк и м, ч е м пр опу с к ан и е с в ет а Б ла г о да ря не б о ль ш о му п р опу с ка н ию э не р ги и с т ек л а по из о бр ет е ни ю по зв о ля ют из б е жа ть по вы ш е н ия т е мп е ра ту ры в ну т р и ка би н ы ав то м о би ля. И зв ес тн ы тех н ич ес к ие р е ш е ни я , в ко то р ы х оп ис ы ва ю тс я с те кл а , ко то р ы е так ж е о б л а да ю т с ре д н и м и ве л ичи н а м и пр опу с ка н ия с ве т а , н о пр и зн ач ит е ль н о бо ль ш и х в е ли ч и н ах то л щ и ны с т ек л а в с лу ч ае D U N C AN (6, 3 м м) (пат ен т С Ш А А. 32 9 60 04, 03 0 1 67, М П К С О З С), P ON S (6, 2 м м) (па те н т С Ш А А4 1 04 0 76, 01 08 78, М П К С О З С), . D U P O N T (5 мм ) ( п ате нт Вел ико бр ита ни и А,2162835, 12 02 86, МП К СОЗС ) и КАТ О (5 мм ) (пат ен т Фр ан ц ии А, 2 07 49 83, 02 10 7 1, М П К С О ЗС). Бо л ее то го , про пу с ка ни е энер ги и этих с тек о л ча щ е в с ег о о дн ог о по ря д ка с пр опу с к ан и е м с в ет а Н и в о д н о м из пр ив е д е нн ы х до ку м е нт ов н е у каз ан о на то, ч то бы пан е ли на ос н ов е э тих с тек о л и ме ли бы пр опуск ан и е эн ер ги и ни ж е , че м про пус ка ни е с ве та Ха р ак те р ис т ик и пр опу с ка н ия о т де л ь ны х с тек о л из у ров н я тех н ик и о пр е д е ля л ис ь пр и т о л щ и н е с т ек о л, б л и зк о й к да н н о й за я вк е Р еч ь и де т о пат ен те С Ш А А 4 19 04 5 2 (F I SC H ER ), . 25 0 2 80, М П К С О З С, с ог л ас н о кот о ро м у с т ек л а и м е ют коэ ф ф и ц и е нт пр опу с к ан и я с в ет а з на ч ите л ьн о б о л е е вы с ок и й , че м в з ая в ля е м о м р е ш е нии (> 70 % ) С о гл ас но пат ен ту ЕР . А 8 25 35 (L ON G 04 O B AR D O), 29 04 9 2, М П К С О ЗС с те к ла, в про ти в опо л о ж н ос ть п р е д ы ду щ и м , о б л а д а ют б о л ее с л абы м пр опус ка ни е м све та (> 32 % ) и мо гут бы ть рас с м от р ен ы в кач ес тв е пр от о ти па п р е д ла га е м ог о изо бр ете ния Н ас то я щ ее и зо б ре те н ие п ре д л аг ае т с тек л,а о бр а щ е н ны е в мас с е , кот о ры е о б ла д а ют д ля о п ре д е ле нн о й то л щ ин ы у м ер ен ны м п ол н ы м про пу с ка ни е м с в е та и с оо тв етс тву ю щ и м п он и ж ен ны м по лн ы м про пу с ка ни е м эне рг ии Н ас то я щ е е и зо б ре т ен и е пр е д ла г ае т так ж е окр а ш е нн ы е с тек л а ра з лич ны х ко м по зи ц ий кот о, ры е м о жн о с м он т ир ов ат ь в в и д е око нн ы х па не л е й в одн о м и то м ж е ав то м об и ле В с о от ве тс тв ии с нас т оя щ и м и зо б р ет е ни е м этих целей можно дос тич ь с помощь ю цветных с тек о л , в с ос т ав ко то ры х вх о дят с ле ду ю щ и е ко м по не нт ы в вес о вы х с о от но ш е ни ях в у каз ан ны х дале е пр е де лах SiO2 64 - 75 % А1гОэ м ен ее 5 % 29401 ВгОэ менее 5 % CaO 5-15% MgO менее 5 % Na2O 10-18% КгО менее 5 % и содержит в качестве окрашивающего агента следующие соста вляющие Fe2O3 (общее) 0,5-1,5% СоО 0,003-0,015% Se менее 0,0025 % Сг2Оз 0,025 - 0,09 % причем полный коэффициент пропускания энергии (ТЕ) Д ЛЯ ЭТИ Х стекол меньше, чем коэффициент пропускания света под источником света А (TLA), а коэффициент ТЕ имеет величину от 10 до 48%, и коэффициент TLA - о т 20 до 60% для толщины 3,85 мм Композиции по способу настоящего изобретения могут содержать и др угие составляющие в очень малых количествах, за счет соединений добавляемых к смеси, из которой изгота вливают стекло с целью облегчения очистки стекла Таким случаем, например, может служить SO3, образующийся при разложении сульфата, добавляемого к смеси Стекла по способу настоящего изобретения можно изготовлять в обычных печах и превратить в непрерывные полосы или ленты с помощью хорошо известной технологии выпуска стекла на поверхность расплавленного олова Стекла по способу настоящего изобретения обладают достаточно низкой чистотой возбуждения под действием осветителя С Она обычно составляет менее 15% и чаще менее чем 12% Характеристики пропускания стекол по способу настояще го изобретения, а также их основная длина волны под освети телем С, зави сит от их окислительно-восстановительного состояния По способу настоящего изобретения от 16 до 55% от всего железа, выраженного как РегОз, может находиться в виде закиси железа Чаще, от 20 до 40% от полного содержания железа находится в форме закиси железа Обычно стекла по способу настоящего изобретения имеют серый оттенок, и более-менее нейтральную окраску, которая может меняться от сине/голубой до зелено/желтой через все промежуточные оттенки, что соответствует основным длинам волн под осветителем С простирающимся с 490 до 560 мм Стекла по способу настоящего изобретения обладают желательными характеристиками пропускания за счет применения в качестве окрашивающи х агенто в оксидов железа и кобальта, за счет возможного добавления оксида хрома и селена, причем добавление последнего снижает чистоту возбуждения Стекла по способу настоящего изобретения могут содержать часть указанных окрашивающих агентйв или полностью все указанные агенты в соответствующим образом забранных соотношениях в зависимости от желательных функций Так, стекла настоящего изобретения могут содержать в качестве окрашивающих агентов оксиды железа и кобальта, а также, возможно селен Весовые соо тношения скраши вающи х агенто в в предпочтительных стеклах настоящего изобретения, принадлежащих к указанному семейству, могут меня ться в за висимости о т жела те льны х свойств стекла Стекла имеющие серый оттенок и отличаю щиеся высоким коэффициентом пропускания све та (TLA > 40%) содержат следующие скрашиваю щие агенты в указанных пределах веса (І) FezOa (все железо) 0,45 - 1 % СоО 0,001 - 0,01 % Se 0,0002 - 0,002 % Стекла, также имеющие серый оттенок, но характеризующиеся более низким коэффициен том пропусканий света (TLA > 40%) и коэффициент ТЕ заметно ниже, чем для стекол (I), содержат сле дующие окрашивающие агенты в указанных далее ограничивающих весовых соотношениях (II) РегОэ (все железо) 1-1,8% СоО 0,005 - 0,02 % Se 0,0005 - 0,0025 % Среди стекол, принадлежащи х к этом у се мейству, но которые возможно не содержат селе на, можно различа ть стекла , ко торые о блада ют высоким коэффициентом (TLA > 40%) и о тноси тельно низким ТЕ коэффициентом Такие стекла содержат окраши вающие аген ты, указанные да лее в следующи х весовы х пределах (II!)' FesOi (все железо) 0,8 -1,8 % СоО 0,001 - 0,01 % Все еще в категории стекол, которые могут и не содержать селена, можно определить стекла. которые имеют коэффициент (TLA > 40%) и коэффициент ТЕ заметно ниже, нежели коэффициенты указанных ранее стекол (И!) Эти стекла имеют высокое содержание оксидов железа вместе с оксидом кобальта в следующих весовых соотношениях (IV). РегОз (все железо) 1,3 - 2,5 % СоО 0,0005-0,015% Стекла (III) и (IV), естественно, могут содержать также и селен в указанных ранее общих пределах Для получения стекол настоящего изобретения в качестве основы композиции используют композиции обычных стекол для промышленного производства плоских стекол, и к ним добавляют окрашивающие агенты в таких соотношениях, которые обеспечивают нужные оптические характеристики и внешний вид для заданной толщины Базовое выбранное стекло имело следующий весовой состав StOz 72,1% AI2O3 0,74% СаО 8,90% M gO 3,79% NaaO 14,16% KaQ 0,11% SOs 0,20% Окрашивающие агенты добавляют к этому стеклу за счет двуокиси кремния В прилагаемой таблице приведен ряд примеров композиций стекла, которые иллюстрируют настоящее изобретение, особенно семейства стекол I-1V, определенные ранее Содержание окрашивающи х агентов выражены в процентах по весу Величины различных характеристик для этих стекол измеряли на панеля х толщиной 3,85 мм 29401 У ров ень ч ис тоты, д ос ти га ем ы й для нек ото ры х с те кол нас тоя щ е го изо б ре тен ия с у щ ес тв ен но з ав ис ят от оч е нь ни зк ог о с од ер жа ни я с ел ен а в э тих с тек лах . Д ля в с ех с т ек ол п о с п ос о бу н ас т оя щ ег о из об ре те ни я о тн о ше н ие F es Os ( вс ег о ) Se пр ев ы ша ет 200. Ка к бы ло у ка за но ра не е , с т ек ла по с п ос о бу нас т оя щ ег о и зо бр ет ен ия м ож но из го тов ить в в ид е не пр ер ы в но й ле нт ы с п ос о б ов р аз л ив а с т ек л а С тек ля нны е лис т ы, по лу ч ен ны е пр и н аре за ни и т а кой по л ос ы им ею т то л щ ину м ен яю щу ю с я от2 д о 8 мм Э ти листы с текла можно использовать либо от де ль но , ли б о в ас с о ц иа ц ии с лис та м и ок ра ш е н ног о с тек л а д ля об ра зов ани я с те кля нны х пан ел ей , которы е мо жн о в мон т ир ов ат ь в авто мо би ли ка к за дн ие б око в ы е с т ек ла и з ад не е с тек ло . Т ак ие л ис ты мо жн о у к о мп л ект ов ат ь в с оч -е та ни и с дру ги м и ст ек ла ми в к о мп лек ты , к от ор ые об р азу ю т в ет р ов ое с т ек л о и пе ре д н ие б ок ов ы е с те кл а Т а к м о жн о по д о бр ат ь д ля а вт о м об и ля ко мп л ект с т еко л , в к от ор ы х п о лны й коэ ф ф и ц ие нт про пу с к ан ия с в ет а п о д ос в ет и те ле м А д ля за д ан но й то л щ и н ы б у де т п ос т еп е н но у м е нь ш а ть с я в нап р ав ле ни и от в е тр ов ог о с тек л а д о з а дн ег о с тэ-к ла Т ак ие па не л и , п о лу че нн ы е и з с тек о л по с по с обу нас т оя щ е го из о бр ет ен и ,я м ож н о с у с пех о м ис по ль зо ва ть д л я та ко го н аб о ра ко м п лек т а с тек о л д ля авт о мо би л я. Т ак, па н ел и д ля за дн их бок ов ы х с т еко ,л н езав ис и м о о т то го п од ъ е м ны е о ни и ли ф икс ир -о , в ан ны е, мо ж но п олу ч и ть из с тек о ,л кот ор ы е п ри то л щ и н е 3, 8 5 м м и ме ю т к оэ ф ф и ц и е нт п о лн о го про пу с к ан ия с ве та п о д ос ве ти те л е м А от о ко л о 30 д о ок о ло 6 0 % Он и м о гу т бы ть у к о мп л ек т ов ан ы с за д ни м и б ок ов ы м и с те к ла м и из г от ов л ен ны м и из с тек л а, кот о ро е пр и т ой ж е т ол щ и не и м ее т к оэ ф, ф иц иен т по лн ого п ропу с кан ия с в ет а при ос в ети теле А п ри б ли зи те ль н о от 2 0 до 4 5 %. Н аб ор с т еко л та ко го кл ас с а м ож но по лу ч ить , из стек о л , указа нных в пр и ме рах 10 и 3 в пр и ла га е мо й т а б ли ц е П а н ел и , п о лу че н ны е из с те к ла пр и ме р а 10, мо гу т с лу ж ить за д ни м и б ок ов ы ми с тек л а ми , а па не ль , п о лу че нн ая из с те к ла пр и ме ра 3, мо же т с лу жи ть за дн и м с тек ло м Пр.1 3 , (все железо) Редокс 0 29 0 28 0 31 TL ,*,(%) 55.0 33,5 34 1 ТЕ (%) 32 21 6 168 Х(ОС) (НМ) 495 531 494 Рс(%) 63 28 11 7 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000. м Ужгород, вул Гагаріна, 101 (0312 2)3 -72 -89 (031 22) 2-57 -03
