Спосіб стимулювання металевих систем до поглинання водню та його ізотопів у великій кількості та пристрій для здійснення цього способу

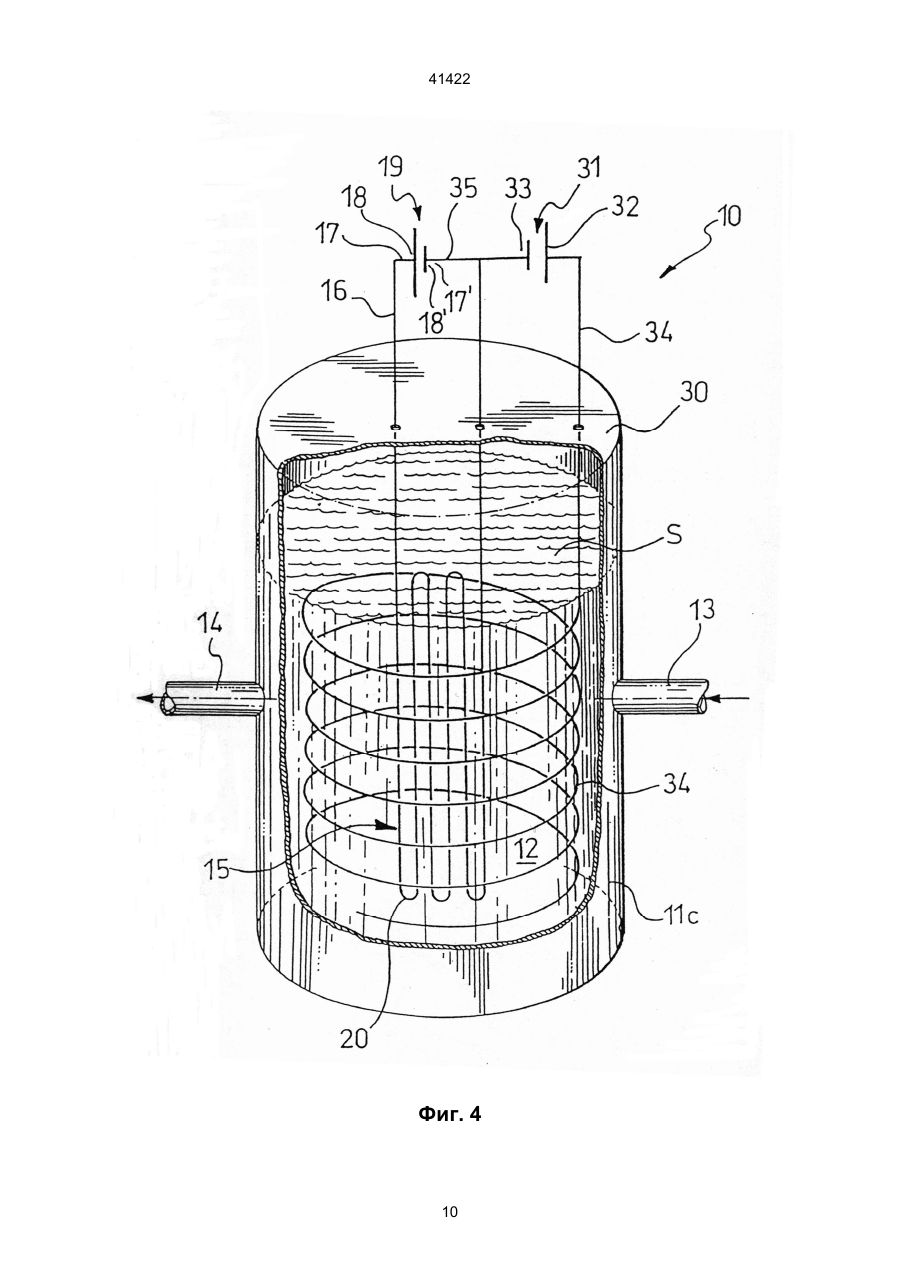

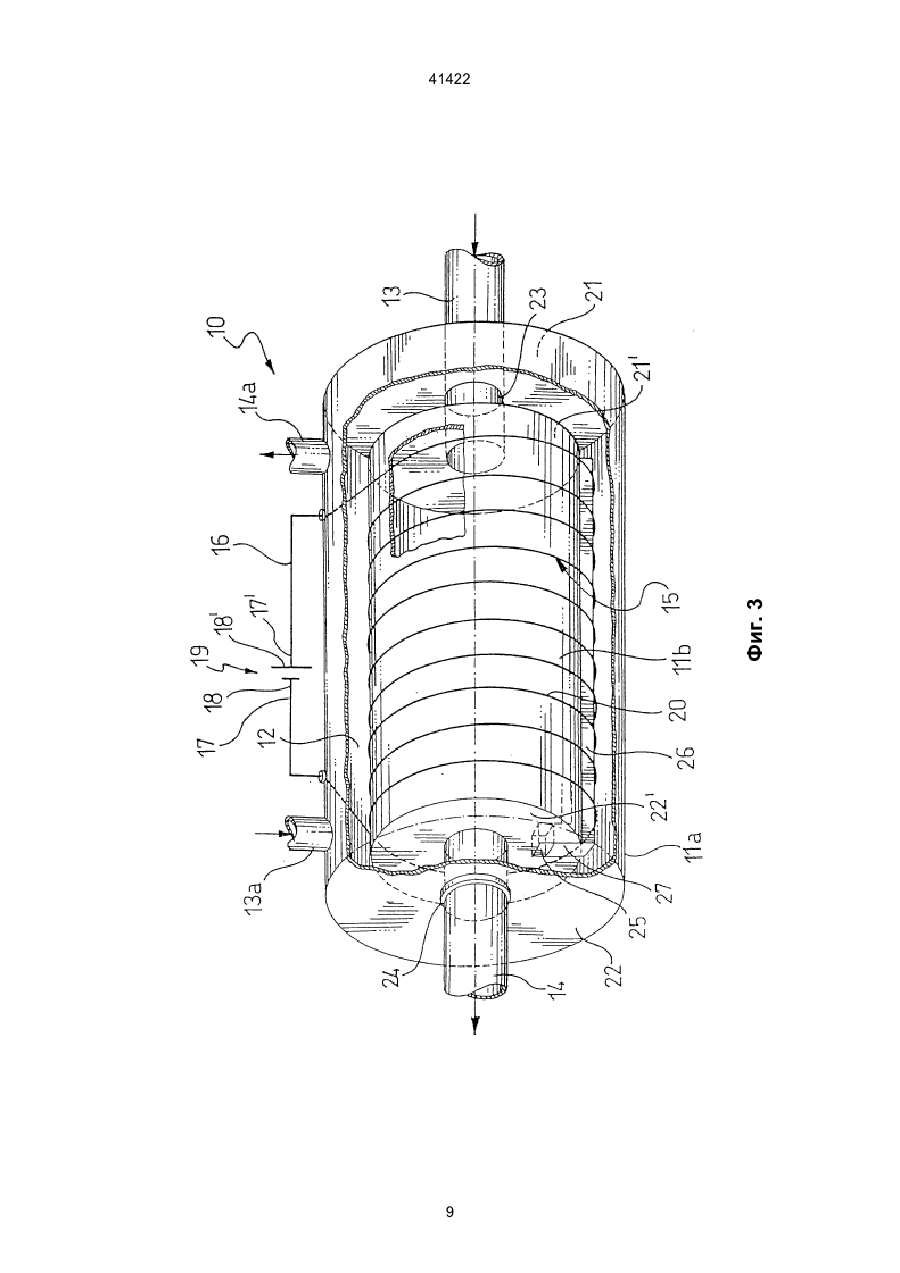

1. Способ стимулирования металлических систем к поглощению водорода и его изотопов в больших количествах, отличающийся тем, что осуществляют поглощение водорода и/или его изотопов, при этом прикладывают электрическое напряжение к концам по крайней мере одного непрерывного металлического провода, составляющего металлическую систему и имеющего поперечное сечение конечной площади, обеспечивающее достижение заданного падения потенциала вдоль металлического провода. 2. Способ по п. 1, отличающийся тем, что заданное падение электрического потенциала при поглощении составляет более 10 В. 3. Способ по п. 1, отличающийся тем, что площадь поперечного сечения составляет менее 0,01 мм2. 4. Способ по пп. 2 и 3, отличающийся тем, что металлический провод имеет длину более 100 мм. 5. Способ по пп. 2 и 3, отличающийся тем, что электрическое сопротивление металлического провода составляет более 1 Ом. 6. Способ по п. 5, отличающийся тем, что электрическое сопротивление металлического провода составляет более 10 Ом. 7. Способ по п. 1, отличающийся тем, что металлический провод изготавливают из материала, который включает один или более элементов из следующих: скандий (Sс), титан (Тi), ванадий (V), хром (Сr), марганец (Mn), железо (Fе), кобальт (Со), никель (Ni), медь (Cu), иттрий (Y), цирконий (Zr), ниобий (Nb), молибден (Мо), технеций (Те), рутений (Ru), родий (Rd), палладий (Рd), серебро (Ag), гафний (Нf), тантал (Та), вольфрам (W), рений (Rе), осмий (Оs), иридий (Ir), платина (Pt), золото (Au), любой лантанид (лантаноид) или актинид (актиноид). 8. Способ по п. 1, отличающийся тем, что при поглощении давление водорода и/или его изотопов составляет менее 1,000 КПа. 9. Способ по п. 1, отличающийся тем, что при поглощении температура водорода и/или его изотопов составляет ниже 373 К (100ºС). 10. Способ по п. 9, отличающийся тем, что при поглощении температура водорода и/или его изотопов составляет ниже 333 К (60ºС). 11. Устройство для осуществления способа стимулирования металлических систем к поглощению водорода и его изотопов в металлических системах в больших количествах, отличающееся тем, что имеет непрерывный металлический провод с конечной площадью поперечного сечения и с концами, соединенными с соответствующими противоположными полюсами по крайней мере одного генератора напряжения; при этом непрерывный металлический провод выполнен по крайней мере одной частью, составляющей металлическую систему, размещенную в ограниченном пространстве, содержащем ядра водорода и/или его изотопов, которые должны поглощаться. 12. Устройство по п. 11, отличающееся тем, что площадь поперечного сечения металлического провода составляет менее чем 0,01 мм2. 13. Устройство по п. 11, отличающееся тем, что падение электрического потенциала более 10 В достигается вдоль упомянутой одной части непрерывного металлического провода. 14. Устройство по пп. 12 и 13, отличающееся тем, что упомянутая одна часть непрерывного металлического провода имеет длину более 100 мм. 15. Устройство по пп. 12 и 13, отличающееся тем, что электрическое сопротивление упомянутой одной части непрерывного металлического провода составляет более 1 Ом. 16. Устройство по п. 15, отличающееся тем, что электрическое сопротивление упомянутой одной части непрерывного металлического провода составляет более 10 Ом. 17. Устройство по п. 11, отличающееся тем, что металлический провод выполнен из материала, который включает один или более металлических элементов из следующих: скандий (Sс), титан (Тi), ванадий (V), хром (Сr), марганец (Мn), железо (Fе), кобальт (Со), никель (Ni), медь (Сu), иттрий (Y), цирконий (Zr), ниобий (Nb), молибден (Мо), технеций (Те), рутений (Ru), родий (Rd), палладий 41422 (Рd), серебро (Аg), гафний (Нf), тантал (Та), вольфрам (W), рений (Rе), осмий (Os), иридий (Ir), платина (Pt), золото (Аu), любой лантанид (лантаноид) или актинид (актиноид). 18. Устройство по п. 11, отличающееся тем, что имеет средство для отведения тепла от непрерывного металлического провода. 19. Устройство по п. 11, отличающееся тем, что имеет средство для натяжения непрерывного металлического провода. Настоящее изобретение относится к способу стимулирования металлических систем к поглощению (абсорбции) водорода и его изотопов (дейтерия и трития) в больших количествах. Оно также относится к устройству для осуществления этого способа путем стимулирования поглощения водорода и его изотопов. Известно, что использование водорода в качестве незагрязняющего топлива имеет постоянно растущий спрос, поскольку при сгорании оно не образует двуокиси углерода. Водород может использоваться для того, чтобы производить тепло путем сгорания, или производить электричество непосредственно в топливных ячейках. Также предусматривается использование водорода, а также его изотопов, в качестве ядерного топлива в реакциях синтеза. Такие варианты применения вызывают потребность накапливать водород так, чтобы при необходимости он был доступен для использования. Известны системы для накопления водорода. Он может, например, сохраняться в жидком состоянии, под высоким давлением, в баллонах и т.п. Такие системы, однако, очень дорогостоящие из-за стоимости сжижения водорода, и в любом случае, водород опасен в таком состоянии, поскольку он является легко воспламеняющимся. Другая система использует химические соединения, такие, как метанол, с высоким содержанием водорода, которые подвергаются обработке для преобразования водорода тогда, когда он требуется для использования. Эта система, однако, нуждается в устройстве, которое может выполнять процесс преобразования именно там, где и когда требуется, и которое увеличивает ее стоимость. Другая система для накопления водорода состоит в стимулировании накопления водорода в большом количестве в металлических системах, путем поглощения газа в металле. Известно, что многочисленные металлы способны поглощать водород и его изотопы при подходящих условиях давления и температуры. Количество поглощенного водорода зависит от электронных и структурных характеристик каждого материала и от любой химической или физической обработки, примененной к материалу для того, чтобы влиять на кинетику миграции водорода в металл. Водород может поглощаться либо из газообразной фазы, либо из электролитического раствора посредством металлической системы, составляющей катод электролитической ячейки. В первом случае молекулы водорода расщепляются на атомы водорода, находящиеся вблизи поверхности металла, и те, в свою очередь, ионизируются во время поглощения. Для того, чтобы это произошло, водород должен преодолеть энергетический барьер, определенный разностью химических потенциалов металла и газа. Во втором случае водород уже ионизирован, и энергетический барьер, который должен быть преодолен, определяется разностью химических потенциалов металлической системы и электролитического раствора. Также известно, что ядро водорода или его изотопов, будучи поглощенными в металл, занимают промежуточные положения (в междоузлиях) между атомными ядрами металла, имеют намного большую подвижность, чем последние и, имеют электрический заряд больше нуля. Эти ядра водорода, следовательно, подвергаются воздействию любых электрических сил, приложенных к металлической системе. Сравнительно недавно в нескольких лабораторных экспериментах наблюдалось, что металлические системы, заполненные изотопами водорода, испускают излучение ядерного происхождения, такое, как нейтроны, ядра трития, гамма-лучи, которые, должно быть, указывают на то, что произошел ядерный синтез между вышеупомянутыми изотопами (E. Yamaguchi u T. Nishioka Jpn.J. Applied Phys., Vol. 29 (1990), стр. L666). Кроме того, в других экспериментах с электролитически стимулированным поглощением, наблюдалось образование такого количества тепла, которое можно объяснить только предположив, что произошли реакции ядерного синтеза внутри металлической системы, используемой в качестве катода (M. Fleischmann, S. Ponc, M. Hawkins в J. Electroanal. Chem., Vol. 261 (1989), cтp. 301). Необходимость безопасно накапливать значительные количества водорода и возможности, открывающиеся вышеупомянутыми экспериментами, вызывают большой технический интерес к возможности накопления больших количеств водорода и/или его изотопов в металле. До настоящего времени, количество водорода и/или его изотопов, которое могло быть накоплено в металлической системе, не могло превышать количества, соответствующего химическому равновесию, определенному заданными условиями давления и температуры. Следовательно, чтобы достичь скольконибудь большего поглощения, необходимо было задавать такие давление и температуру, что известные процессы становились дорогостоящими и не лишенными угрозы взрывов. Согласно теоретическим расчетам в области квантовой электродинамики (G. Preparata, "Coherence in QCO and QED", Common Problems and Ideas of Modern Physics; T. Bressani et al. Eds. World Scientific Ed., (1992), cтp. 1-56), примененным к конденсированному (плотному) веществу, 2 41422 некоторые из ядер водорода и/или его изотопов, поглощенных в металле, могут резонировать при совпадении по фазе друг с другом, в так называемом связанном (когерентном) состоянии, в пределах ограниченных областей металла. Вышеупомянутое состояние соответствует химическому потенциалу, который повышается на величину, заданную результатом (произведением) эффективного электрического заряда ядра водорода и/или его изотопов и приложенного электрического потенциала. Такое повышение, следовательно, соответствует повышению вероятности того, что ядро водорода и/или его изотопов будет поглощено металлом. Технически, по сути настоящего изобретения, задача заключается в изобретении способа для стимулирования поглощения большого количества водорода металлической системой, что позволяет преодолеть проблему, упомянутую в связи с уровнем техники и что согласуется с теорией, описанной выше. Эта проблема преодолевается с помощью способа определенного типа, отличающегося тем, что он содержит шаг поглощения водорода и/или его изотопов, в котором электрическое напряжение прикладывается к концам по крайней мере одного непрерывного металлического провода, составляющего упомянутую металлическую систему и имеющего поперечное сечение конечной площади, таким образом, чтобы достичь заданного падения потенциала вдоль металлического провода. Настоящее изобретение также относится к устройству для осуществления вышеупомянутого способа, отличающемуся тем, что оно содержит непрерывный металлический провод с поперечным сечением конечной площади, концы которого соединяются с соответствующими противоположными полюсами генератора напряжения, причем по крайней мере одна часть металлического провода определяет металлическую систему и размещается в ограниченном пространстве, содержащем ядра водорода и/или его изотопов, которые должны поглощаться. Принципиальное преимущество способа и устройства в соответствии с изобретением заключается в том факте, что можно достигнуть более высокого поглощения водорода и/или его изотопов, чем то, которое должно соответствовать химическому равновесию, определенному выбранными условиями давления и температуры. В дальнейшем характеристики и преимущества способа для стимулирования высокого поглощения водорода и его изотопов в металлических системах, и устройства для достижения этого способа поясняются подробным описанием конкретных вариантов его воплощения, с помощью не ограничивающих примеров, со ссылками на сопроводительные чертежи, на которых: фиг. 1 схематически изображает вид в поперечном разрезе газовой ячейки для осуществления способа изобретения, фиг. 2 изображает общий вид с частичным разрезом устройства для осуществления способа в одном из вариантов воплощения изобретения, фиг. 3 изображает общий вид с частичным разрезом устройства для осуществления способа в одном из вариантов воплощения изобретения, и фиг. 4 изображает общий вид с частичным разрезом устройства для осуществления способа в другом варианте воплощения изобретения. В предпочтительном варианте способа изобретения, заданное падение потенциала по непрерывному металлическому проводу составляет более 10 В. Кроме того, непрерывный металлический провод имеет площадь поперечного сечения меньше чем 0,001 мм2 и длину более 100 мм. Преимущественно, непрерывный металлический провод имеет электрическое сопротивление более 1 Ом, предпочтительно более 10 Ом. Кроме того, металлический провод включает один или более металлических элементов из следующей выборки: скандий (Sс), титан (Ті), ванадий (V), хром (Сr), марганец (Мn), железо (Fe), кобальт (Со), никель (Ni), медь (Си), иттрий (Y), цирконий (Zr), ниобий (Nb), молибден (Мо), технеций (Те), рутений (Ru), родий (Rd), палладий (Pd), серебро (Аg), гафний (Нf), тантал (Та), вольфрам (W), рений (Rе), осмий (Os), иридий (Ir), платина (Рt) , золото (Au), любой лантанид (лантаноид) или актинид (актиноид). Более того, во время шага поглощения, давление водорода и/или его изотопов составляет менее 1,000 КПа, в то время как его температура составляет ниже 373ºК (100ºС), предпочтительно ниже 333ºК (60ºC). Пример. Фиг. 1 схематично иллюстрирует газовую ячейку, обозначенную позицией 1, для осуществления способа изобретения. Она содержит трубчатый резервуар 2, сообщающийся с внешним окружением через трубопровод 3, к которому прикреплен клапан 4, и определяющий замкнутую среду 5. Резервуар 2 содержит металлический провод 6, закрепленный на концах пружинами 7. Металлический провод 6 соединяется в электрической цепи 8, содержащей генератор напряжения 9. Газовая ячейка, описанная выше, содержит провод из палладия длиной 150 мм круглого сечения с диаметром 0,05 мм. Газообразный водород вводился в газовую ячейку при давлении 150 КПа и температуре 323ºК (50ºС). При этих условиях температуры и давления измерялось среднее содержание водорода, обозначенное X, соответствующее химическому равновесию, определенному самими условиями, причем Х определялось как отношение числа поглощенных атомов водорода к числу атомов металла в проводе, и оказалось равным 0,7. Это количество может быть измерено либо на основе изменения электрического сопротивления провода, или на основе изменения его длины; в этом примере Х определялось на основе изменения электрического сопротивления. В следующем шаге поглощения, к проводу прикладывалось напряжение 15,6 В, вызывая по проводу ток 0,6 А в течение первого периода 400 с, в конце которого среднее значение Х оказалось равным 0,95. Во время этого шага поглощения 3 41422 вдоль провода устанавливалось среднее электрическое поле 104 В/м. В течение следующего шага поглощения к проводу прикладывалось напряжение 36 В, вызывая по проводу ток 0,85 А в течение второго периода 550 с, в конце которого среднее значение Х было 1,05. Во время этого шага поглощения, вдоль провода устанавливалось среднее электрическое поле 240 В/м. Эти средние значения Х соответствуют химическому равновесию, определенному условиями давления, намного большими тех, которые процитированы. Кроме вышеупомянутого преимущества, в соответствии с лабораторными экспериментами, упомянутыми выше, способ изобретения может вызывать образование такого количества тепла в непрерывном металлическом проводе, которое можно объяснить тем, что внутри этого провода происходят ядерные реакции синтеза. Преимущественно, это тепло может выводиться и использоваться для того, чтобы производить другие виды энергии. Более того, способ изобретения может быть осуществлен путем установки непрерывного металлического провода в качестве катода электролитической ячейки или, предпочтительно так, чтобы провод непосредственно составлял катод, в любом случае погруженный в электролитический раствор, в котором водород и/или его изотопы находятся в состоянии свободных ионов. Фигуры со 2 по 4 изображают три различных варианта воплощения загружающего устройства для осуществления способа, описанного выше. В этих чертежах и в последующем описании устройства, структурные компоненты, которые выполняют одинаковые функции, обозначены одинаковыми номерами позиций. На фиг. 2 один вариант воплощения устройства для осуществления способа, описанного выше, обозначен позицией 10. Это устройство содержит резервуар, имеющий форму ящика 11, ограничивающий замкнутое пространство 12. Устройство 10 также включает в себя непрерывный металлический провод 16 с конечным поперечным сечением, часть 20 которого устанавливается в ограниченном пространстве 12. Эта часть 20 металлического провода 16 размещается в катушках змеевика в близко расположенных, параллельных, совмещенных плоскостях так называемым зигзагообразным путем. Часть 20 металлического провода 16, установленная таким образом в ограниченном пространстве 12 составляет металлическую систему 15. Металлический провод 16 имеет два отдельных конца 17, 17', которые выступают из резервуара 11 и соединяются с полюсами, обозначенными позициями 18, 18' генератора напряжения 19. Резервуар 11 также имеет входной трубопровод 13 и выходной трубопровод 14. Кроме того, обеспечивается средство для выведения тепла из непрерывного металлического провода 16, такое средство в этом варианте воплощения устройства 10 образовано трубопроводами 13 и 14. Тепло вырабатывается в части 20 металлического провода 16 посредством эффекта Джоуля. Кроме того, в соответствии с вышеупомянутыми лабораторными экспериментами, дополнительное количество тепла может вырабатываться и выводиться через трубопроводы 13 и 14, и затем использоваться. Что касается функционирования устройства 10 из фиг. 2, через трубопроводы 13, 14 можно вводить атмосферу, содержащую водород и/или его изотопы, которые должны поглощаться металлическим проводом 16, (химический) элемент должен вводиться в виде молекул, в газообразной фазе и при нужных давлении и температуре. Как только достигаются нужные условия функционирования, к металлическому проводу 16 посредством генератора 19 прикладывается напряжение в течение соответствующего периода времени, таким образом осуществляя шаг поглощения способа в соответствии с настоящим изобретением. Либо одновременно с этим, либо вслед за этим, тепло, выработанное в части 20 металлического провода 16, выводится через трубопроводы 13, 14. Тепло передается с части 20 провода 16 в газообразную атмосферу в ограниченном пространстве 12 путем естественной конвекции, и через сам провод 16 посредством теплопроводности. Газ, выведенный из ограниченного пространства 12 через трубопровод 14 может охлаждаться, например, не показанным теплообменником газ/газ или газ/жидкость, который затем возвращает газ в резервуар 11 через входной трубопровод 13. На фиг. 3 другой вариант воплощения устройства загрузки 10 для осуществления способа изобретения включает в себя внешний цилиндрический резервуар 11а, имеющий торцы 21 и 22. Резервуар 11а имеет входную втулку 23 и выходную втулку 24, примыкающие к торцам 21 и 22, соответственно. Внутренний цилиндрический резервуар 11b центрирован во внешнем цилиндрическом резервуаре 11а, и имеет торцы 21' и 22'. Входной трубопровод 13 и выходной трубопровод 14 простираются от торцов 21' и 22', соответственно, и выступают из внешнего цилиндрического резервуара 11а через входную втулку (хомут) 23 и выходную втулку 24, соответственно. К втулкам 23, 24 плотно притерты трубопроводы 13, 14 так, чтобы образовать герметическую изоляцию гидро-системы. Внешний цилиндрический резервуар 11a и цилиндрический резервуар 11b образуют между собой ограниченное пространство 12. Устройство 10 далее содержит непрерывный металлический провод 16 с конечной площадью поперечного сечения, с частью 20 внутри ограниченного пространства 12, намотанной в виде катушки вокруг внутреннего цилиндрического резервуара 11b. Размешенная таким образом в ограниченном пространстве 12 часть 20 металлического провода 16 составляет металлическую систему 15. Подобно тому, как в вышеописанном варианте воплощения, в устройстве, показанном на фиг. 3, 4 41422 обеспечивается средство для отведения тепла от непрерывного металлического провода 16 и, в этом варианте воплощения, оно составляется внутренним цилиндрическим резервуаром 11b. Наконец, часть 20 провода 16 намотана на резервуар 11b так, чтобы достичь теплопроводящего контакта между резервуаром 11b и металлическим проводом 16. Преимущественно, внутренний цилиндрический резервуар 11b делается из материала, который является хорошим проводником тепла, и его поверхность, которая контактирует с проводом 16, электрически изолирована. Теплопереносящая текучая среда содержится в цилиндрическом резервуаре 11b и получает через него тепло, причем эта текучая среда должна иметь возможность перемещаться и возобновляться через трубопроводы 13 и 14. Металлический провод 16 выступает из внешнего цилиндрического резервуара 11a, где он имеет два конца 17, 17', соединенными с полюсами 18, 18' генератора напряжения 19. Внешний цилиндрический резервуар 11а также имеет вспомогательный входной трубопровод 13а и вспомогательный выходной трубопровод 14а. Кроме того, на торцах 21', 22' внутреннего цилиндрического резервуара 11b сформированы желоба 25, и выступающая планка 26, выполняющая механическую функцию, располагается между частью 20 непрерывного металлического провода 16 и внутренним цилиндрическим резервуаром 11b и устанавливается с выступающими торцами 27 под этим резервуаром 11b. Эта планка составляет средство для поддержания непрерывного металлического провода 16 в натянутом состоянии. Фактически выступы 27 могут свободно перемещаться в соответствующих желобах 25, посредством чего планка 26 стремится падать под действием силы тяжести, поддерживая часть 20 провода 16 в натянутом состоянии даже тогда, когда изменяется длина последнего, таким образом обеспечивая хороший тепловой контакт между частью 20 и резервуаром 11b. Что касается функционирования устройства 10 из фиг. 3, то через вспомогательные трубопроводы 13а, 14а, можно вводить атмосферу, содержащую водород и/или его изотопы, которые должны поглощаться металлическим проводом 16, причем химический элемент должен вводиться в форме молекул, в газообразной фазе и при нужных давлении и температуре. Как только достигаются нужные условия функционирования, к металлическому проводу 16 прикладывается напряжение посредством генератора 19 в течение соответствующего периода времени. Тепло, выработанное в части 20 металлического провода 16, передается посредством теплопроводности к внутреннему цилиндрическому резервуару 11b, а оттуда, путем естественной или вынужденной конвекции, передается теплопереносящей текучей среде, содержащейся там. Либо одновременно с этим, либо вслед за этим, это тепло выводится через трубопроводы 13, 14. Теплопереносящая текучая среда, после выведения через выходной трубопровод 14, возобновляется и охлаждается, и после этого возвращается в резервуар 11b через входной трубопровод 13. Теплопереносящая текучая среда, выведенная из внутреннего цилиндрического резервуара 11b, может охлаждаться, например, не показанным теплообменником, способом, подобным тому, который использовался для предыдущего варианта воплощения настоящего изобретения. Фиг. 4 изображает следующий вариант воплощения устройства 10 для осуществления способа изобретения, содержащего электролитическую ячейку 30, имеющую цилиндрический резервуар 11с, вмещающий электролитический раствор S, который может высвобождать водород и/или его изотопы в виде ионов. Этот цилиндрический резервуар 11с определяет ограниченное пространство 12. Электролитическая ячейка 30 содержит электрический генератор 31, имеющий положительный полюс 32 и отрицательный полюс 33. Положительный полюс 32 соединяется с анодом, выполненным в виде проводящего провода 34, размещенного в катушке, которая простирается по всей высоте резервуара, вблизи его периферийной стенки. Катод 35 соединяется с отрицательным полюсом 33 и представлен в виде непрерывного металлического провода 16 с конечной площадью поперечного сечения, соединенного в замкнутой электрической цепи с генератором напряжения 19, установленным вне резервуара 11с и имеющим отдельные полюса 18, 18', к которым присоединяются соответствующие концы 17, 17' провода 16. Непрерывный металлический провод 16 имеет часть 20, погруженную в электролитический раствор S внутри ограниченного пространства 12. Эта часть 20 представлена в форме змеевика, чтобы дать возможность вместить в ограниченное пространство 12 металлический провод 16 максимально возможной длины. Эта часть 20 центрируется в катушке анода 35 и, таким образом размещенная в ограниченном пространстве, она составляет металлическую систему 15. Цилиндрический резервуар 11с также имеет входной трубопровод 13 и выходной трубопровод 14. Кроме того, обеспечивается средство для отведения тепла от непрерывного металлического провода 16, и в этом варианте воплощения устройства 10 оно составляется трубопроводами 13 и 14. Что касается функционирования устройства 10 из фиг. 4, то включение генератора 31 приводит к тому, что в электролитическом растворе S происходит электролитическая реакция. Отрицательные ионы, известные как анионы, высвобождаются вблизи проводящего провода 34, образующего анод электролитической ячейки 30. Одновременно, положительные ионы водорода и/или его изотопов, который должен поглощаться, высвобождаются вблизи части 20 непрерывного металлического провода 16, составляющего катод 35 электролитической ячейки 30. 5 41422 Как только достигаются нужные условия функционирования, к металлическому проводу 16, посредством генератора 19, прикладывается напряжение в течение соответствующего периода времени, так, чтобы осуществить шаг поглощения, описанный в способе в соответствии с настоящим изобретением. Одновременно или вслед за этим, тепло, выработанное в части 20 металлического провода 16, выводится через трубопроводы 13, 14. Часть 20 провода 16 отдает это тепло путем естественной конвекции в электролитический раствор S, содержащийся в ограниченном пространстве 12. Этот раствор S, после выведения через выходной трубопровод 14, возобновляется и охлаждается, и после этого возвращается в резервуар 11 через входной трубопровод 13. Раствор, выведенный из ограниченного пространства 12, может охлаждаться, например, не показанным теплообменником. По крайней мере часть 20 металлического провода 16, описанная в устройстве 10 из фигур от 2 по 4, предпочтительно имеет поперечное сечение менее, чем 0,01 мм2 и длину более 100 мм. Более того, она сделана из металлического материала, включая один или более металлических элементов, выбранных из следующей группы: скандий (Sс), титан (Тi), ванадий (V), хром (Сr), марганец (Mn), железо (Fe), кобальт (Со), никель (Ni), медь (Сu), иттрий (Y), цирконий (Zr), ниобий (Nb), молибден (Мо), технеций (Те), рутений (Ru), родий (Rd), палладий (Рd), серебро (Ag), гафний (Нf), тантал (Та), вольфрам (W), рений (Rе), осмий (Os), иридий (Ir), платина (Pt), золото (Аu), любой лантанид (лантаноид) или актинид (актиноид). Преимущественно, падение электрического потенциала вдоль части 20 металлического провода 16 составляет по крайней мере 10 В. Более того, часть 20 металлического провода 16 имеет электрическое сопротивление более, чем 1 Ом, предпочтительно более, чем 10 Ом. Кроме вышеуказанного преимущества, устройство 10 настоящего изобретения имеет простую и экономичную конструкцию с точки зрения производства. Оно также позволяет точно регулировать количество накопленного водорода и температуру металлического провода 16 с помощью тепловыводящих средств 11b, 13 и 14. Более того, тепловыводящие средства 11b, 13 и 14 дают возможность переработать любой излишек тепла, которое может быть выработано в металлическом проводе 16, как показано вышеупомянутыми лабораторными экспериментами. Наличие средства 26 для натяжения провода 16 предотвращает любой нежелательный контакт между различными частями непрерывного металлического провода 16, таким образом избегая создания электрических соединений (замыканий). Специалист сможет произвести многочисленные вариации способа стимулирования металлических систем к накоплению водорода и его изотопов в больших количествах, и устройства для осуществления этого способа так, чтобы удовлетворить особым требованиям и учесть непредвиденные обстоятельства, таким образом не выходя за рамки настоящего изобретения, которое определено формулой изобретения. 6 41422 Фиг. 1 7 41422 Фиг. 2 8 Фиг. 3 41422 9 41422 Фиг. 4 10 41422 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 11
