Спосіб зміцнення листового прокату

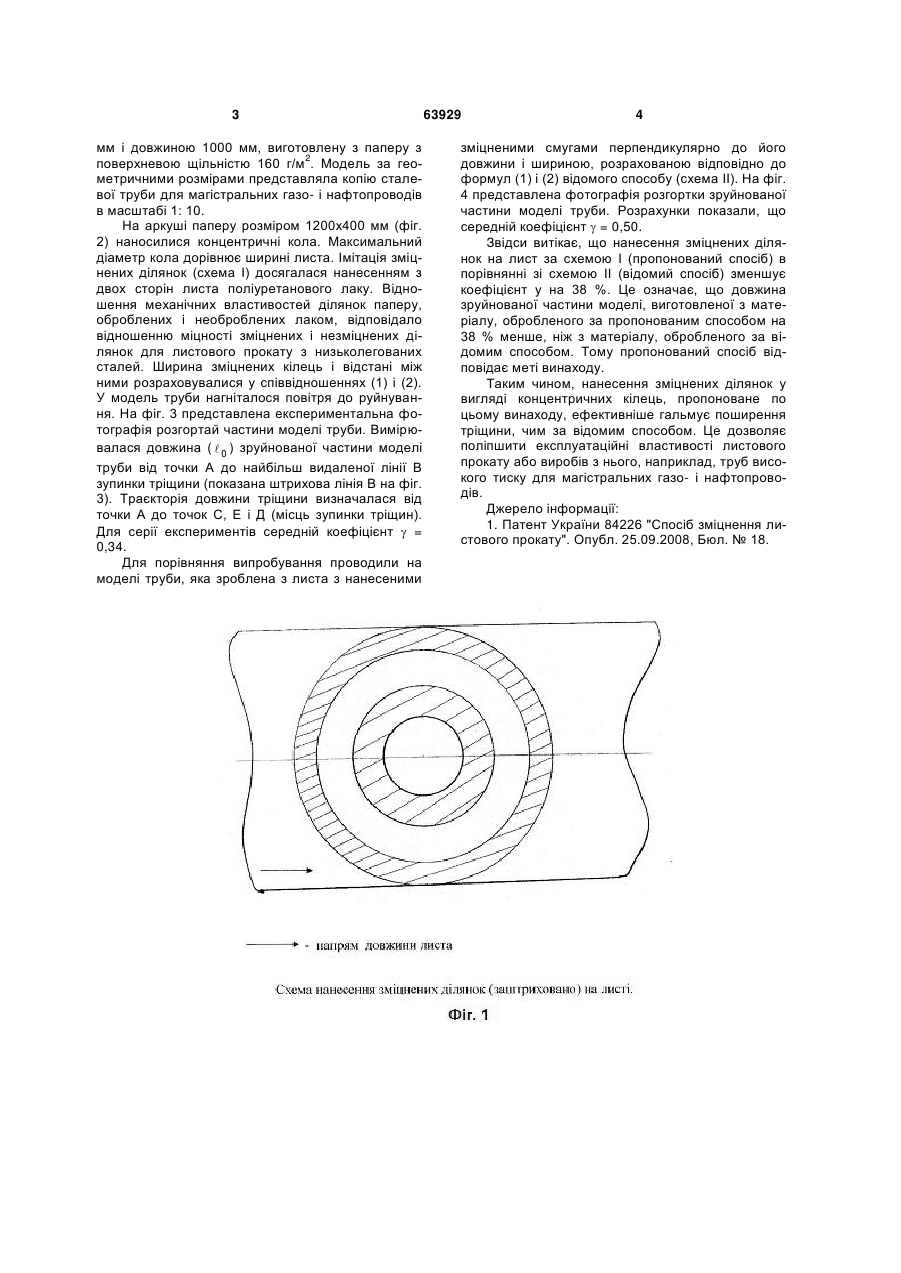

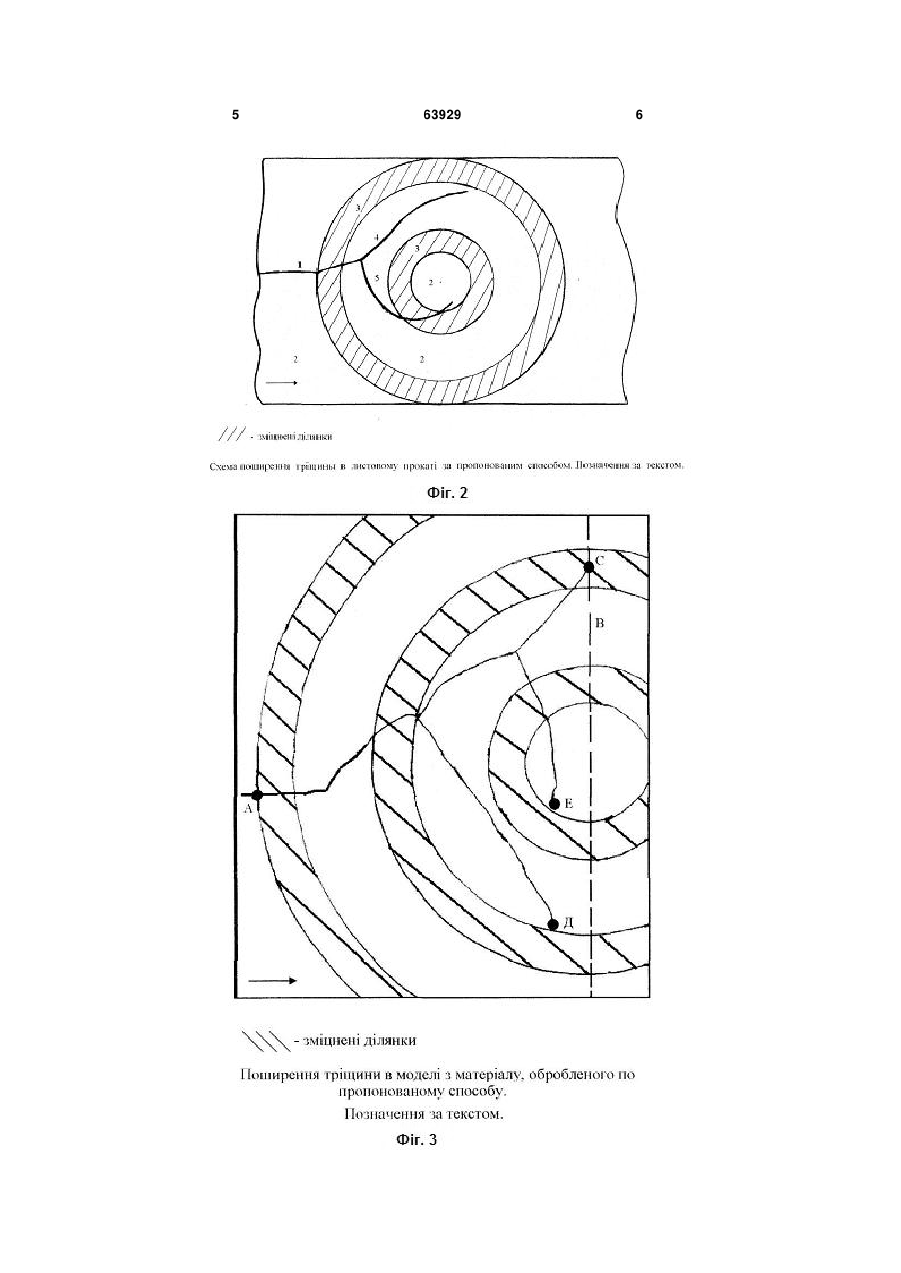

Спосіб зміцнення листового прокату шляхом утворення зміцнених і незміцнених ділянок прокату у вигляді смуг певної ширини, який відрізняються тим, що смуги роблять у вигляді концентричних кілець, найбільший діаметр яких дорівнює ширині листа. (19) (21) u201103574 (22) 25.03.2011 (24) 25.10.2011 (46) 25.10.2011, Бюл.№ 20, 2011 р. (72) МАКСИМОВ ОЛЕКСАНДР БОРИСОВИЧ (73) КЕРЧЕНСЬКИЙ ДЕРЖАВНИЙ МОРСЬКИЙ ТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ 3 мм і довжиною 1000 мм, виготовлену з паперу з 2 поверхневою щільністю 160 г/м . Модель за геометричними розмірами представляла копію сталевої труби для магістральних газо- і нафтопроводів в масштабі 1: 10. На аркуші паперу розміром 1200x400 мм (фіг. 2) наносилися концентричні кола. Максимальний діаметр кола дорівнює ширині листа. Імітація зміцнених ділянок (схема І) досягалася нанесенням з двох сторін листа поліуретанового лаку. Відношення механічних властивостей ділянок паперу, оброблених і необроблених лаком, відповідало відношенню міцності зміцнених і незміцнених ділянок для листового прокату з низьколегованих сталей. Ширина зміцнених кілець і відстані між ними розраховувалися у співвідношеннях (1) і (2). У модель труби нагніталося повітря до руйнування. На фіг. 3 представлена експериментальна фотографія розгортай частини моделі труби. Вимірювалася довжина (  0 ) зруйнованої частини моделі труби від точки А до найбільш видаленої лінії В зупинки тріщини (показана штрихова лінія В на фіг. 3). Траєкторія довжини тріщини визначалася від точки А до точок С, Е і Д (місць зупинки тріщин). Для серії експериментів середній коефіцієнт  = 0,34. Для порівняння випробування проводили на моделі труби, яка зроблена з листа з нанесеними 63929 4 зміцненими смугами перпендикулярно до його довжини і шириною, розрахованою відповідно до формул (1) і (2) відомого способу (схема II). На фіг. 4 представлена фотографія розгортки зруйнованої частини моделі труби. Розрахунки показали, що середній коефіцієнт  = 0,50. Звідси витікає, що нанесення зміцнених ділянок на лист за схемою І (пропонований спосіб) в порівнянні зі схемою II (відомий спосіб) зменшує коефіцієнт у на 38 %. Це означає, що довжина зруйнованої частини моделі, виготовленої з матеріалу, обробленого за пропонованим способом на 38 % менше, ніж з матеріалу, обробленого за відомим способом. Тому пропонований спосіб відповідає меті винаходу. Таким чином, нанесення зміцнених ділянок у вигляді концентричних кілець, пропоноване по цьому винаходу, ефективніше гальмує поширення тріщини, чим за відомим способом. Це дозволяє поліпшити експлуатаційні властивості листового прокату або виробів з нього, наприклад, труб високого тиску для магістральних газо- і нафтопроводів. Джерело інформації: 1. Патент України 84226 "Спосіб зміцнення листового прокату". Опубл. 25.09.2008, Бюл. № 18. 5 63929 6 7 Комп’ютерна верстка А. Крулевський 63929 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
