Спосіб підвищення бойової ефективності самохідних мінометів

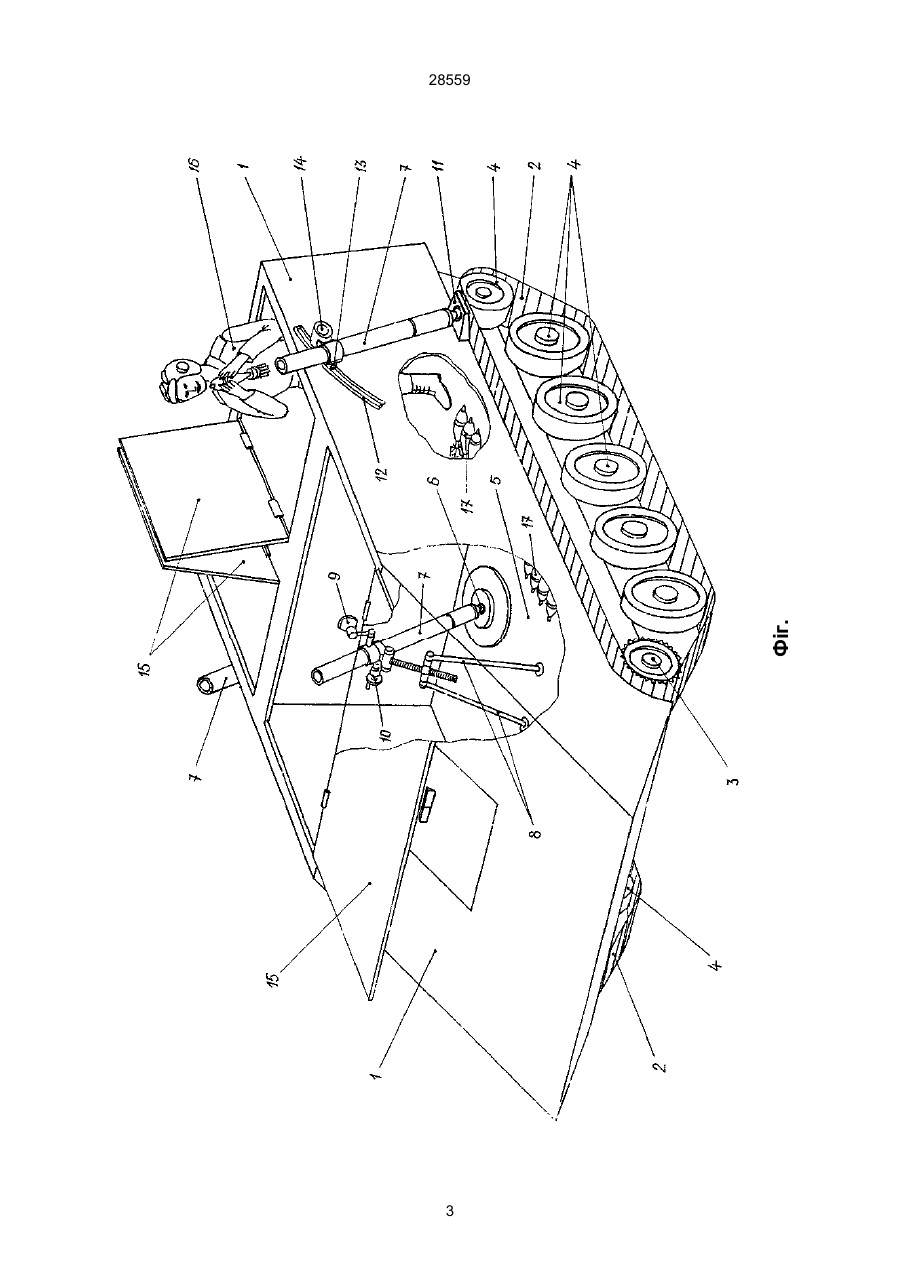

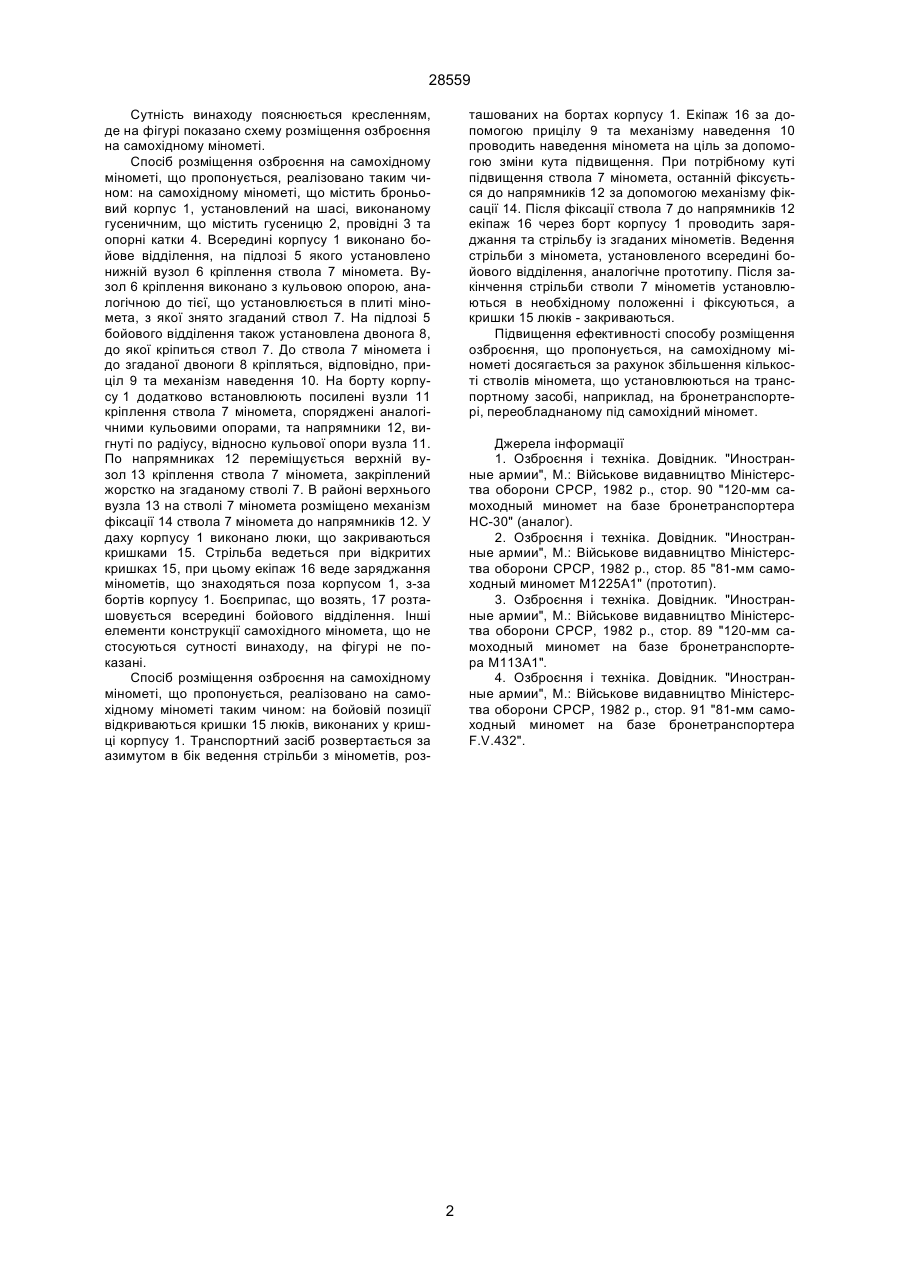

1. Спосіб підвищення бойової ефективності самохідних мінометів шляхом установлення всередині броньового корпуса міномета, що відрізняється тим, що збільшується кількість мінометів, 28559 Сутність винаходу пояснюється кресленням, де на фігурі показано схему розміщення озброєння на самохідному мінометі. Спосіб розміщення озброєння на самохідному мінометі, що пропонується, реалізовано таким чином: на самохідному мінометі, що містить броньовий корпус 1, установлений на шасі, виконаному гусеничним, що містить гусеницю 2, провідні 3 та опорні катки 4. Всередині корпусу 1 виконано бойове відділення, на підлозі 5 якого установлено нижній вузол 6 кріплення ствола 7 міномета. Вузол 6 кріплення виконано з кульовою опорою, аналогічною до тієї, що установлюється в плиті міномета, з якої знято згаданий ствол 7. На підлозі 5 бойового відділення також установлена двонога 8, до якої кріпиться ствол 7. До ствола 7 міномета і до згаданої двоноги 8 кріпляться, відповідно, приціл 9 та механізм наведення 10. На борту корпусу 1 додатково встановлюють посилені вузли 11 кріплення ствола 7 міномета, споряджені аналогічними кульовими опорами, та напрямники 12, вигнуті по радіусу, відносно кульової опори вузла 11. По напрямниках 12 переміщується верхній вузол 13 кріплення ствола 7 міномета, закріплений жорстко на згаданому стволі 7. В районі верхнього вузла 13 на стволі 7 міномета розміщено механізм фіксації 14 ствола 7 міномета до напрямників 12. У даху корпусу 1 виконано люки, що закриваються кришками 15. Стрільба ведеться при відкритих кришках 15, при цьому екіпаж 16 веде заряджання мінометів, що знаходяться поза корпусом 1, з-за бортів корпусу 1. Боєприпас, що возять, 17 розташовується всередині бойового відділення. Інші елементи конструкції самохідного міномета, що не стосуються сутності винаходу, на фігурі не показані. Спосіб розміщення озброєння на самохідному мінометі, що пропонується, реалізовано на самохідному мінометі таким чином: на бойовій позиції відкриваються кришки 15 люків, виконаних у кришці корпусу 1. Транспортний засіб розвертається за азимутом в бік ведення стрільби з мінометів, роз ташованих на бортах корпусу 1. Екіпаж 16 за допомогою прицілу 9 та механізму наведення 10 проводить наведення міномета на ціль за допомогою зміни кута підвищення. При потрібному куті підвищення ствола 7 міномета, останній фіксується до напрямників 12 за допомогою механізму фіксації 14. Після фіксації ствола 7 до напрямників 12 екіпаж 16 через борт корпусу 1 проводить заряджання та стрільбу із згаданих мінометів. Ведення стрільби з міномета, установленого всередині бойового відділення, аналогічне прототипу. Після закінчення стрільби стволи 7 мінометів установлюються в необхідному положенні і фіксуються, а кришки 15 люків - закриваються. Підвищення ефективності способу розміщення озброєння, що пропонується, на самохідному мінометі досягається за рахунок збільшення кількості стволів міномета, що установлюються на транспортному засобі, наприклад, на бронетранспортері, переобладнаному під самохідний міномет. Джерела інформації 1. Озброєння і техніка. Довідник. "Иностранные армии", М.: Військове видавництво Міністерства оборони СРСР, 1982 р., стор. 90 "120-мм самоходный миномет на базе бронетранспортера НС-30" (аналог). 2. Озброєння і техніка. Довідник. "Иностранные армии", М.: Військове видавництво Міністерства оборони СРСР, 1982 р., стор. 85 "81-мм самоходный миномет М1225А1" (прототип). 3. Озброєння і техніка. Довідник. "Иностранные армии", М.: Військове видавництво Міністерства оборони СРСР, 1982 р., стор. 89 "120-мм самоходный миномет на базе бронетранспортера M113A1". 4. Озброєння і техніка. Довідник. "Иностранные армии", М.: Військове видавництво Міністерства оборони СРСР, 1982 р., стор. 91 "81-мм самоходный миномет на базе бронетранспортера F.V.432". 2 Фіг. 28559 3 28559 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 4
