Магнітний/металевий захисний пристрій (варіанти), спосіб його виготовлення (варіанти), спосіб встановлення його автентичності і металевий захисний пристрій

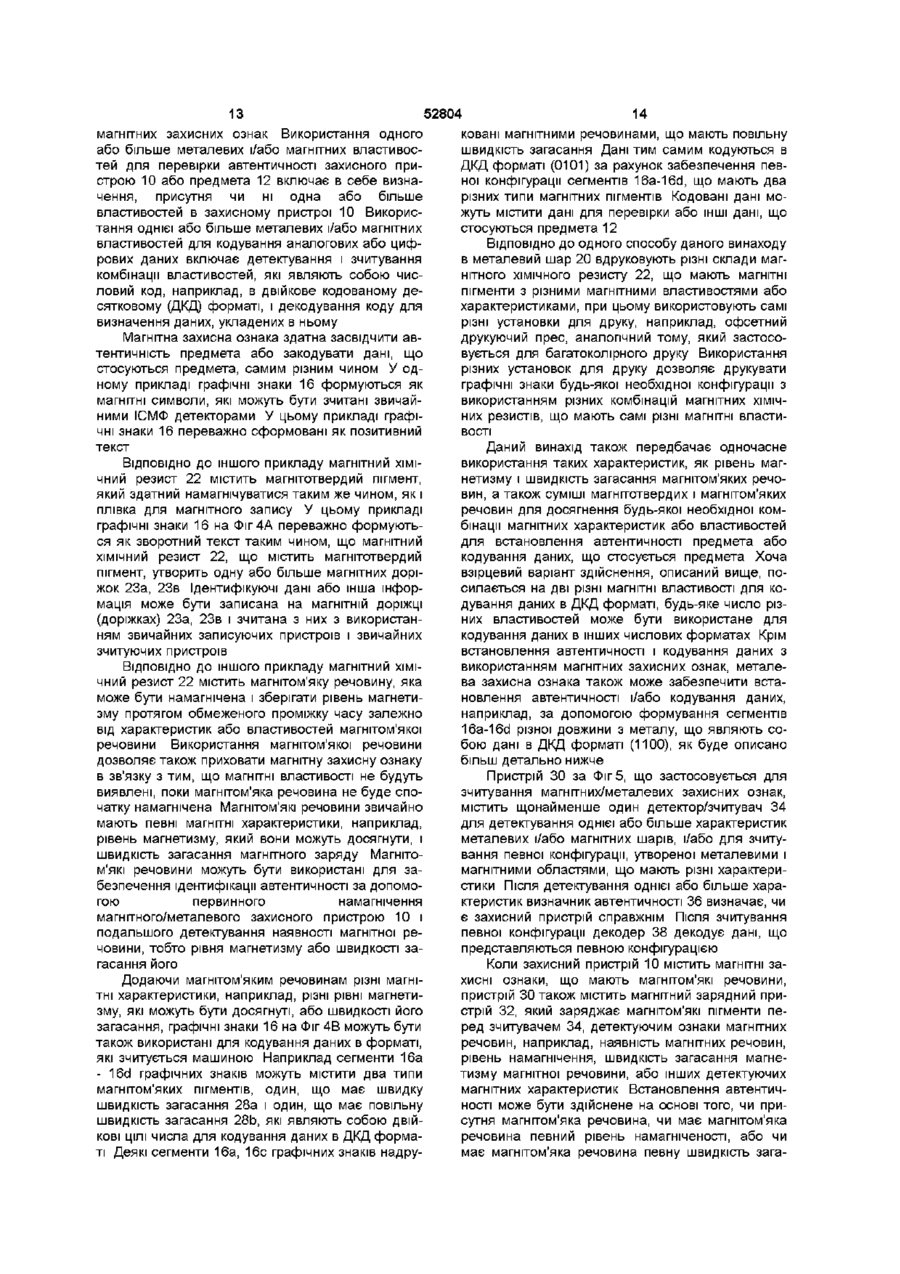

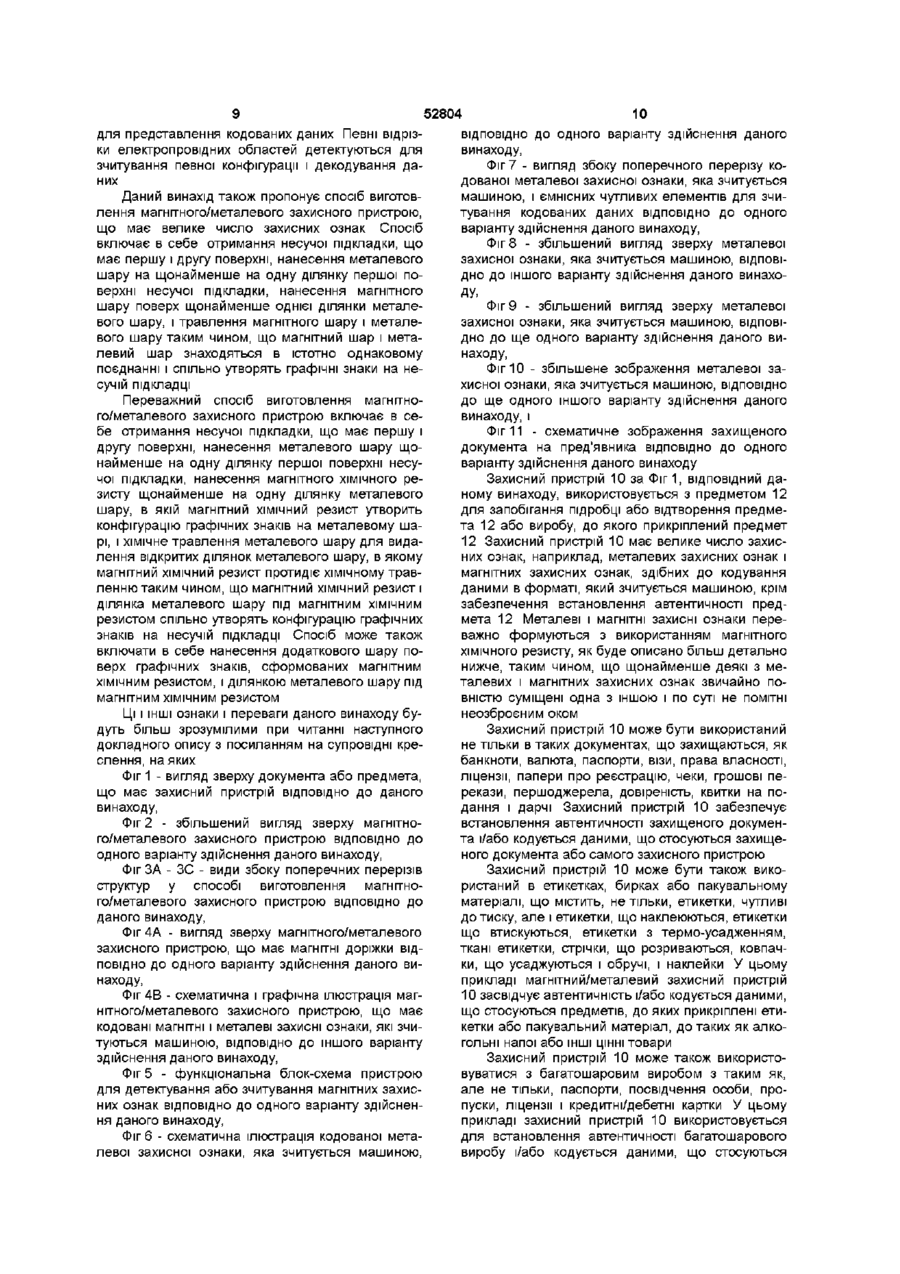

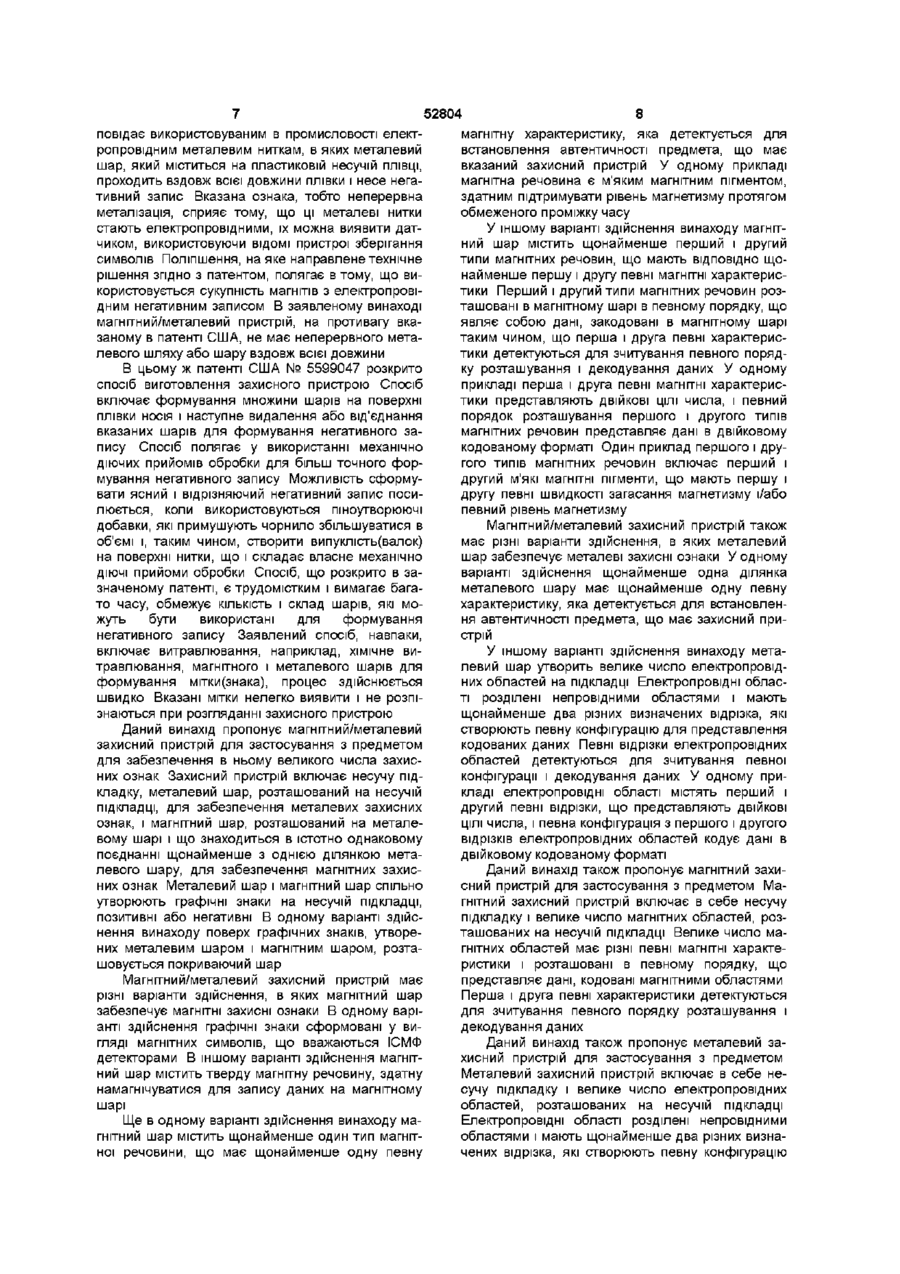

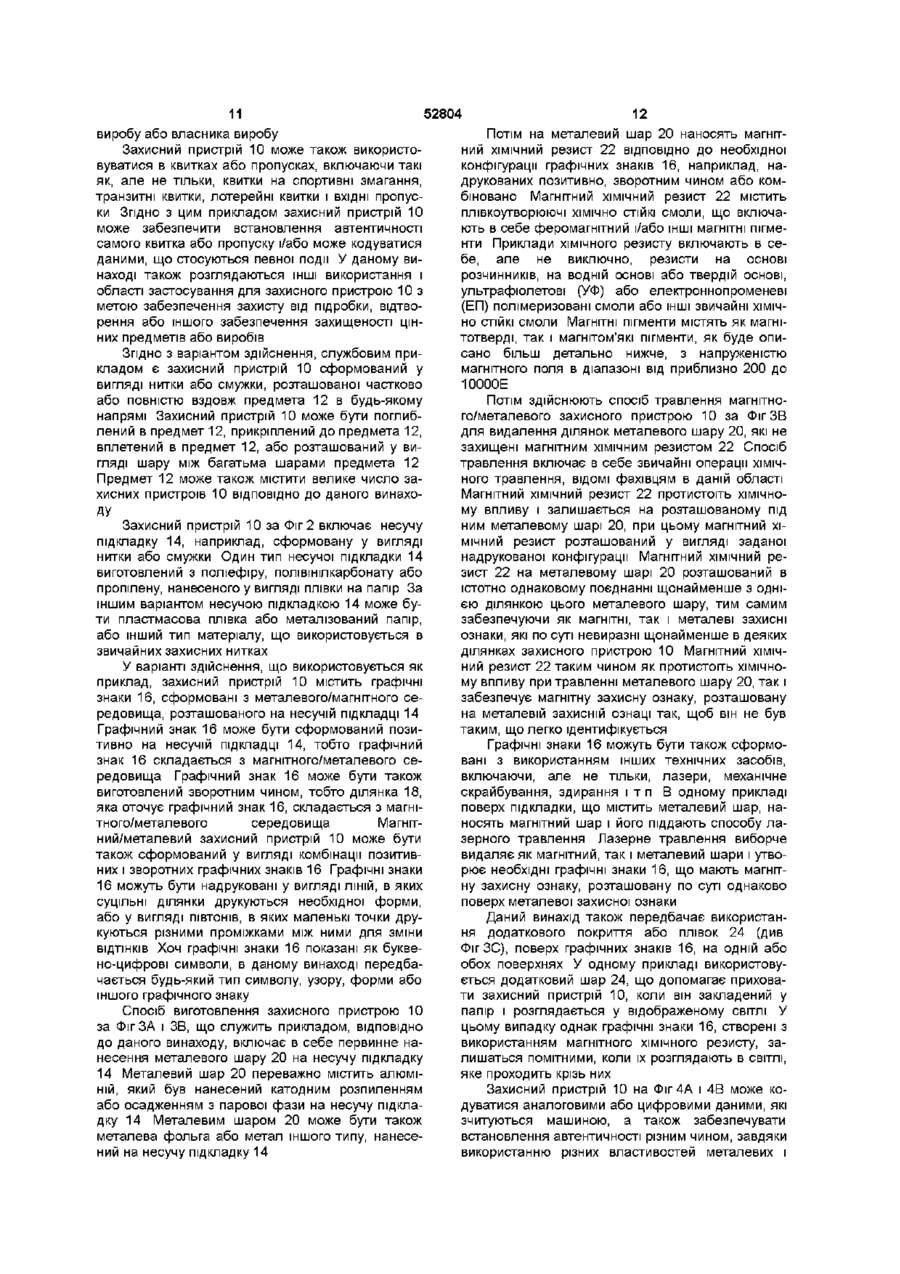

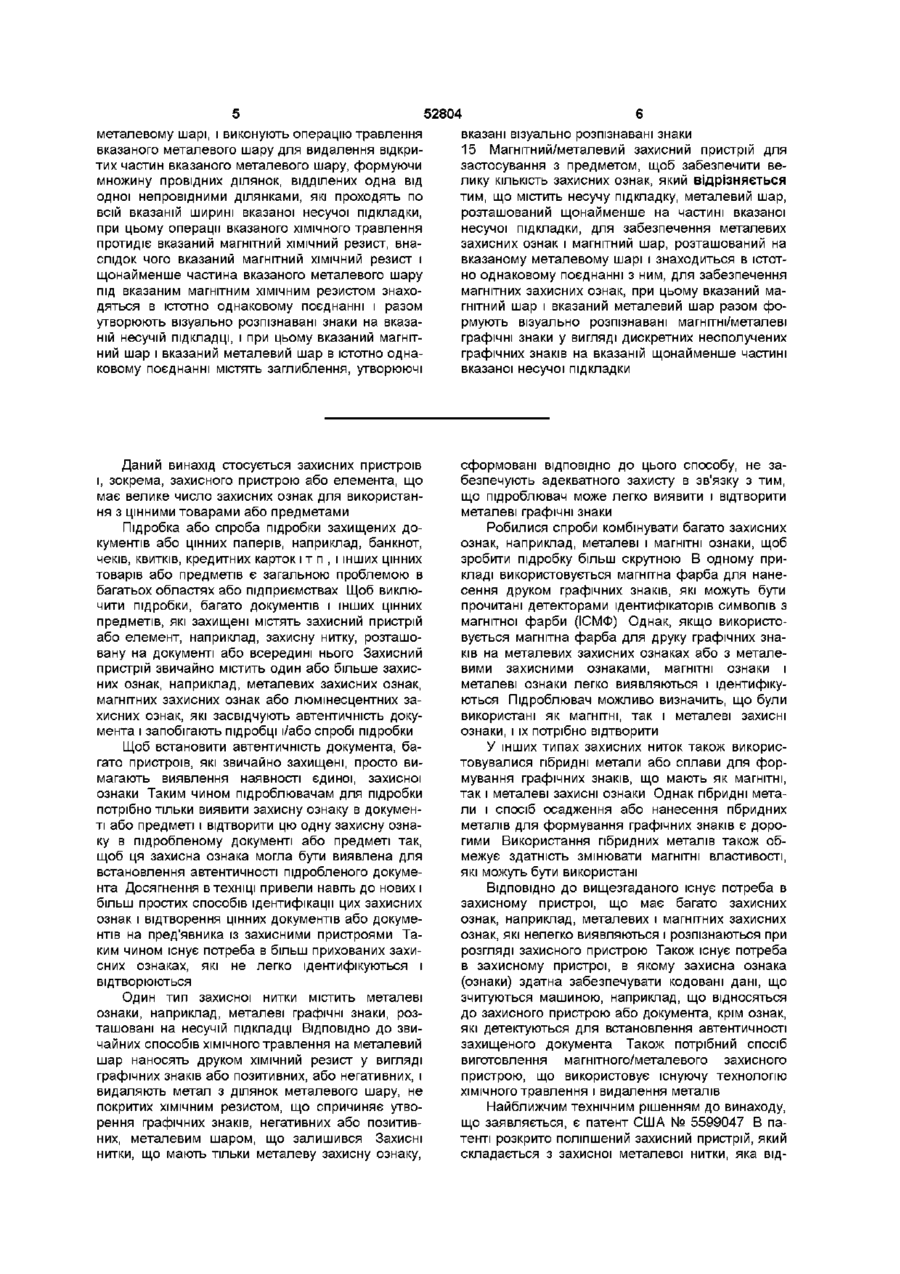

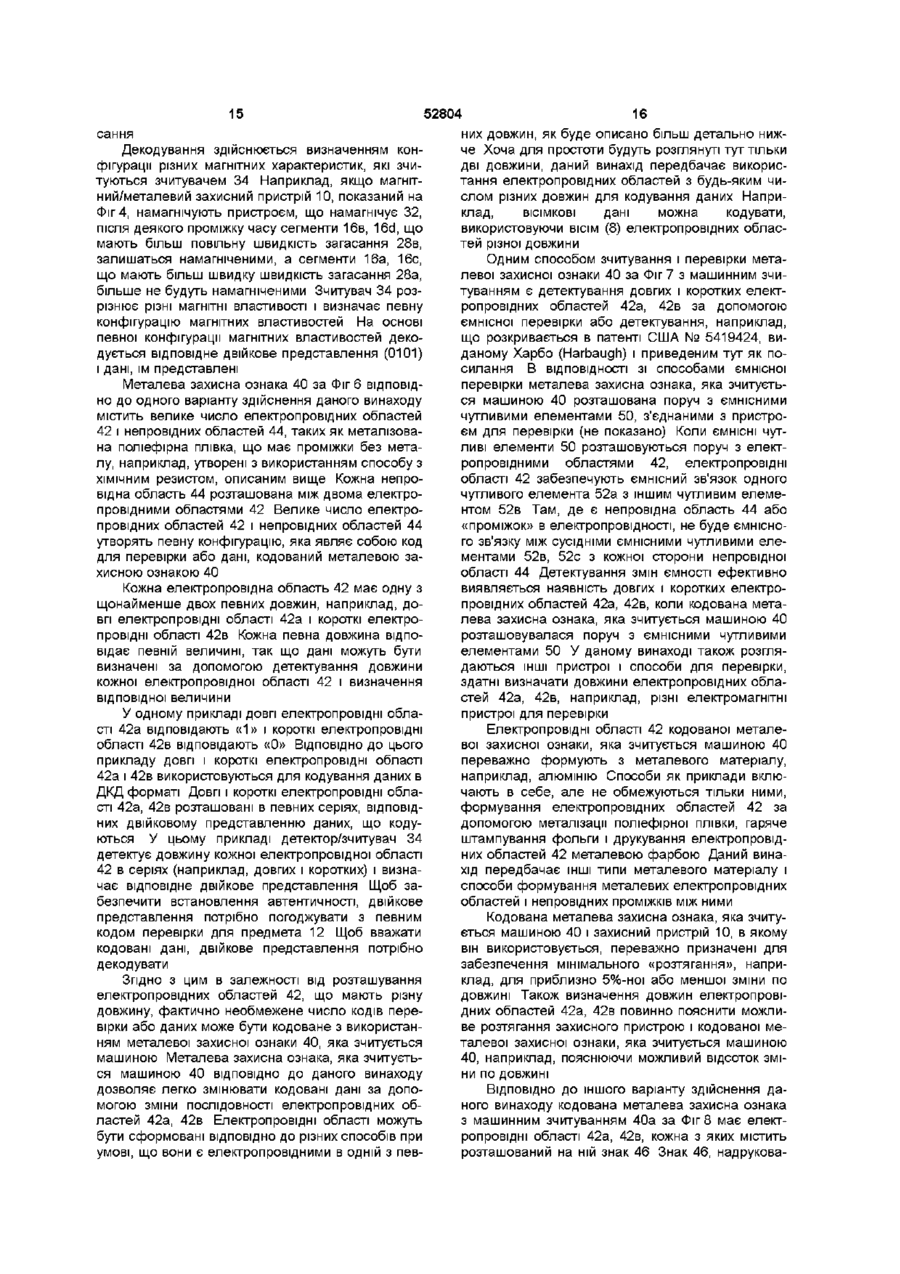

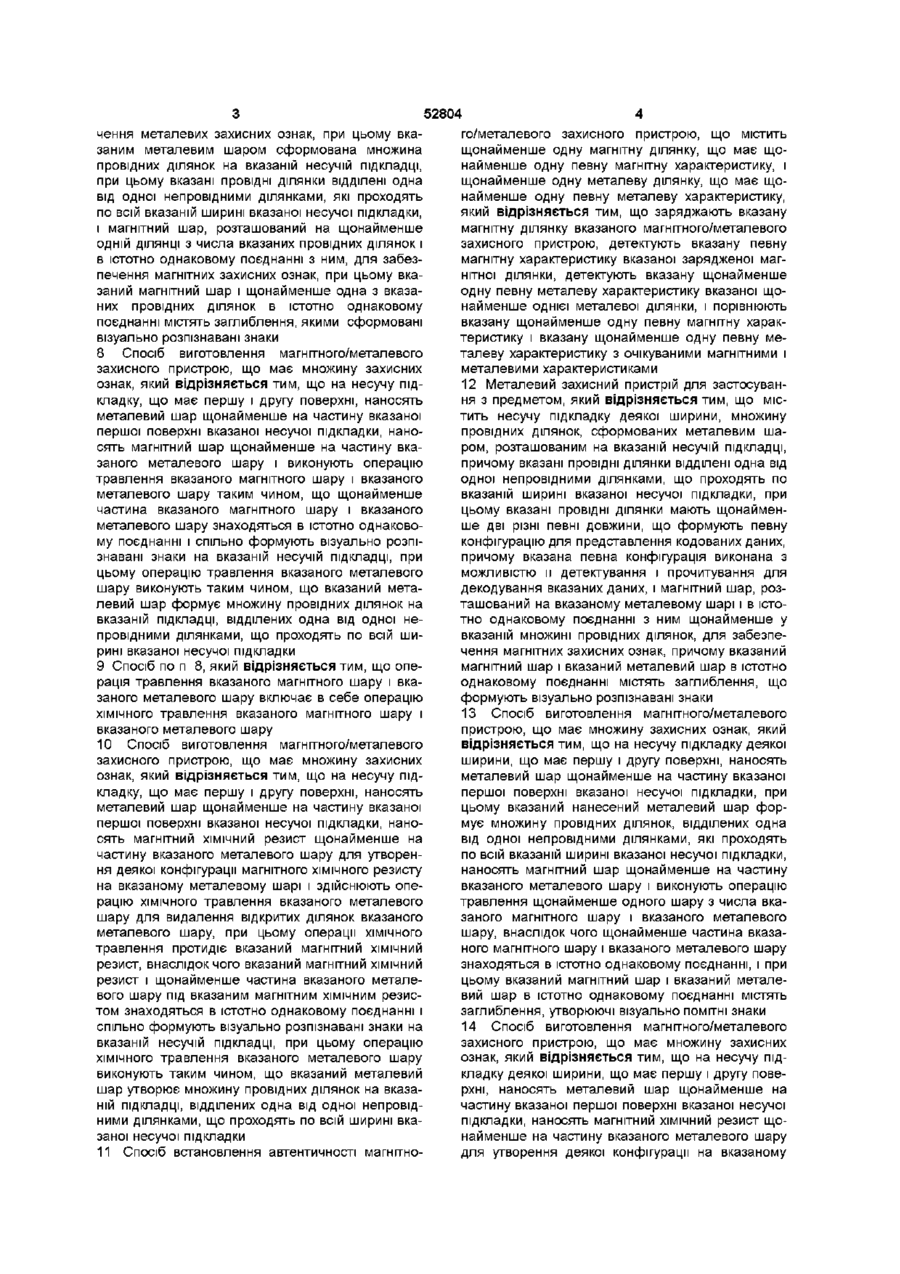

1 Магнітний/металевий захисний пристрій для застосування з предметом, щоб забезпечити велику КІЛЬКІСТЬ захисних ознак, який відрізняється тим, що містить несучу підкладку деякої ширини і магнітну/металеву захисну ознаку, що містить металевий шар, розташований щонайменше на частині вказаної несучої підкладки, для забезпечення металевих захисних ознак, разом з магнітним шаром, розташованим на вказаному металевому шарі і в істотно однаковому поєднанні з ним, для забезпечення магнітних захисних ознак, при цьому вказаним магнітним шаром і вказаним металевим шаром спільно утворені візуально розпізнавані магнітні/металеві графічні знаки на вказаній щонайменше частині вказаної несучої підкладки, і/або магнітну/металеву захисну ознаку, що містить металевий шар, розташований щонайменше на частині вказаної несучої підкладки для забезпечення металевих захисних ознак, при цьому вказаним металевим шаром сформована множина провідних ділянок на вказаній несучій підкладці, при цьому вказані провідні ділянки відділені одна від одної непровідними ділянками, які проходять по всій вказаній ширині вказаної несучої підкладки, разом з магнітним шаром, розташованим на щонайменше одній ДІЛЯНЦІ з числа вказаної множини провідних ділянок і в істотно однаковому поєднанні з ним, для забезпечення магнітних захисних ознак, при цьому вказаний магнітний шар і вказана щонайменше одна провідна ділянка в істотно однаковому поєднанні містять заглиблення, при цьому вказаними заглибленнями утворені візуально розпізнавані знаки 2 Магнітний/металевий захисний пристрій за п 1, 2 який відрізняється тим, що вказаний магнітний шар містить тверду магнітну речовину, здатну намагнічуватися, для запису даних на вказаному магнітному шарі 3 Магнітний/металевий захисний пристрій за п 1, який відрізняється тим, що вказаний магнітний шар містить щонайменше один тип магнітної речовини, що має щонайменше одну певну магнітну характеристику, причому щонайменше одна певна магнітна характеристика є детектованою для встановлення автентичності предмета, що має вказаний захисний пристрій 4 Магнітний/металевий захисний пристрій за п 1, який відрізняється тим, що вказаний магнітний шар містить щонайменше перший і другий типи магнітних речовин, що мають щонайменше першу і другу певні магнітні характеристики ВІДПОВІДНО, причому вказані перший і другий типи магнітних речовин розташовані у вказаному магнітному шарі в певній конфігурації, що представляє дані, кодовані вказаним магнітним шаром, внаслідок чого вказані перша і друга певні характеристики є детектованими для прочитування вказаної певної конфігурації і для декодування вказаних даних 5 Магнітний/металевий захисний пристрій за п 1, який відрізняється тим, що щонайменше перша і друга провідні ділянки вказаної множини провідних ділянок, відділених одна від одної непровідними ділянками, мають щонайменше дві різні певні довжини, що формують щонайменше першу і другу металеві характеристики ВІДПОВІДНО, формуючи певну конфігурацію, яка представляє дані, кодовані вказаним металевим шаром, і може бути детектована і прочитана для декодування вказаних даних 6 Магнітний/металевий захисний пристрій за п 1, який відрізняється тим, що вказані візуально розпізнавані графічні знаки сформовані позитивно на вказаній несучій підкладці за допомогою вказаного магнітного шару і вказаного металевого шару, що знаходиться під вказаним магнітним шаром 7 Магнітний/металевий захисний пристрій для застосування з предметом, щоб забезпечити велику КІЛЬКІСТЬ захисних ознак, який відрізняється тим, що містить несучу підкладку деякої ширини, металевий шар, розташований щонайменше на частині вказаної несучої підкладки, для забезпе О о 00 ю 52804 чення металевих захисних ознак, при цьому вказаним металевим шаром сформована множина провідних ділянок на вказаній несучій підкладці, при цьому вказані провідні ділянки відділені одна від одної непровідними ділянками, які проходять по всій вказаній ширині вказаної несучої підкладки, і магнітний шар, розташований на щонайменше одній ДІЛЯНЦІ з числа вказаних провідних ділянок і в істотно однаковому поєднанні з ним, для забезпечення магнітних захисних ознак, при цьому вказаний магнітний шар і щонайменше одна з вказаних провідних ділянок в істотно однаковому поєднанні містять заглиблення, якими сформовані візуально розпізнавані знаки 8 Спосіб виготовлення магнітного/металевого захисного пристрою, що має множину захисних ознак, який відрізняється тим, що на несучу підкладку, що має першу і другу поверхні, наносять металевий шар щонайменше на частину вказаної першої поверхні вказаної несучої підкладки, наносять магнітний шар щонайменше на частину вказаного металевого шару і виконують операцію травлення вказаного магнітного шару і вказаного металевого шару таким чином, що щонайменше частина вказаного магнітного шару і вказаного металевого шару знаходяться в істотно однаковому поєднанні і спільно формують візуально розпізнавані знаки на вказаній несучій підкладці, при цьому операцію травлення вказаного металевого шару виконують таким чином, що вказаний металевий шар формує множину провідних ділянок на вказаній підкладці, відділених одна від одної непровідними ділянками, що проходять по всій ширині вказаної несучої підкладки 9 Спосіб по п 8, який відрізняється тим, що операція травлення вказаного магнітного шару і вказаного металевого шару включає в себе операцію ХІМІЧНОГО травлення вказаного магнітного шару і вказаного металевого шару 10 Спосіб виготовлення магнітного/металевого захисного пристрою, що має множину захисних ознак, який відрізняється тим, що на несучу підкладку, що має першу і другу поверхні, наносять металевий шар щонайменше на частину вказаної першої поверхні вказаної несучої підкладки, наносять магнітний ХІМІЧНИЙ резист щонайменше на частину вказаного металевого шару для утворення деякої конфігурації магнітного ХІМІЧНОГО резисту на вказаному металевому шарі і здійснюють операцію ХІМІЧНОГО травлення вказаного металевого шару для видалення відкритих ділянок вказаного металевого шару, при цьому операції ХІМІЧНОГО травлення протидіє вказаний магнітний ХІМІЧНИЙ резист, внаслідок чого вказаний магнітний ХІМІЧНИЙ резист і щонайменше частина вказаного металевого шару під вказаним магнітним ХІМІЧНИМ резистом знаходяться в істотно однаковому поєднанні і спільно формують візуально розпізнавані знаки на вказаній несучій підкладці, при цьому операцію ХІМІЧНОГО травлення вказаного металевого шару виконують таким чином, що вказаний металевий шар утворює множину провідних ділянок на вказаній підкладці, відділених одна від одної непровідними ділянками, що проходять по всій ширині вказаної несучої підкладки 11 Спосіб встановлення автентичності магнітно го/металевого захисного пристрою, що містить щонайменше одну магнітну ділянку, що має щонайменше одну певну магнітну характеристику, і щонайменше одну металеву ділянку, що має щонайменше одну певну металеву характеристику, який відрізняється тим, що заряджають вказану магнітну ділянку вказаного магнітного/металевого захисного пристрою, детектують вказану певну магнітну характеристику вказаної зарядженої магнітної ділянки, детектують вказану щонайменше одну певну металеву характеристику вказаної щонайменше однієї металевої ділянки, і порівнюють вказану щонайменше одну певну магнітну характеристику і вказану щонайменше одну певну металеву характеристику з очікуваними магнітними і металевими характеристиками 12 Металевий захисний пристрій для застосування з предметом, який відрізняється тим, що містить несучу підкладку деякої ширини, множину провідних ділянок, сформованих металевим шаром, розташованим на вказаній несучій підкладці, причому вказані провідні ділянки відділені одна від одної непровідними ділянками, що проходять по вказаній ширині вказаної несучої підкладки, при цьому вказані провідні ділянки мають щонайменше дві різні певні довжини, що формують певну конфігурацію для представлення кодованих даних, причому вказана певна конфігурація виконана з можливістю и детектування і прочитування для декодування вказаних даних, і магнітний шар, розташований на вказаному металевому шарі і в істотно однаковому поєднанні з ним щонайменше у вказаній множині провідних ділянок, для забезпечення магнітних захисних ознак, причому вказаний магнітний шар і вказаний металевий шар в істотно однаковому поєднанні містять заглиблення, що формують візуально розпізнавані знаки 13 Спосіб виготовлення магнітного/металевого пристрою, що має множину захисних ознак, який відрізняється тим, що на несучу підкладку деякої ширини, що має першу і другу поверхні, наносять металевий шар щонайменше на частину вказаної першої поверхні вказаної несучої підкладки, при цьому вказаний нанесений металевий шар формує множину провідних ділянок, відділених одна від одної непровідними ділянками, які проходять по всій вказаній ширині вказаної несучої підкладки, наносять магнітний шар щонайменше на частину вказаного металевого шару і виконують операцію травлення щонайменше одного шару з числа вказаного магнітного шару і вказаного металевого шару, внаслідок чого щонайменше частина вказаного магнітного шару і вказаного металевого шару знаходяться в істотно однаковому поєднанні, і при цьому вказаний магнітний шар і вказаний металевий шар в істотно однаковому поєднанні містять заглиблення, утворюючі візуально ПОМІТНІ знаки 14 Спосіб виготовлення магнітного/металевого захисного пристрою, що має множину захисних ознак, який відрізняється тим, що на несучу підкладку деякої ширини, що має першу і другу поверхні, наносять металевий шар щонайменше на частину вказаної першої поверхні вказаної несучої підкладки, наносять магнітний ХІМІЧНИЙ резист щонайменше на частину вказаного металевого шару для утворення деякої конфігурації на вказаному 52804 металевому шарі, і виконують операцію травлення вказаного металевого шару для видалення відкритих частин вказаного металевого шару, формуючи множину провідних ділянок, відділених одна від одної непровідними ділянками, які проходять по всій вказаній ширині вказаної несучої підкладки, при цьому операції вказаного ХІМІЧНОГО травлення протидіє вказаний магнітний ХІМІЧНИЙ резист, внаслідок чого вказаний магнітний ХІМІЧНИЙ резист і щонайменше частина вказаного металевого шару під вказаним магнітним ХІМІЧНИМ резистом знаходяться в істотно однаковому поєднанні і разом утворюють візуально розпізнавані знаки на вказаній несучій підкладці, і при цьому вказаний магнітний шар і вказаний металевий шар в істотно однаковому поєднанні містять заглиблення, утворюючі вказані візуально розпізнавані знаки 15 Магнітний/металевий захисний пристрій для застосування з предметом, щоб забезпечити велику КІЛЬКІСТЬ захисних ознак, який відрізняється тим, що містить несучу підкладку, металевий шар, розташований щонайменше на частині вказаної несучої підкладки, для забезпечення металевих захисних ознак і магнітний шар, розташований на вказаному металевому шарі і знаходиться в істотно однаковому поєднанні з ним, для забезпечення магнітних захисних ознак, при цьому вказаний магнітний шар і вказаний металевий шар разом формують візуально розпізнавані магнітні/металеві графічні знаки у вигляді дискретних несполучених графічних знаків на вказаній щонайменше частині вказаної несучої підкладки Даний винахід стосується захисних пристроїв і, зокрема, захисного пристрою або елемента, що має велике число захисних ознак для використання з цінними товарами або предметами Підробка або спроба підробки захищених документів або цінних паперів, наприклад, банкнот, чеків, квитків, кредитних карток і т п , і інших цінних товарів або предметів є загальною проблемою в багатьох областях або підприємствах Щоб виключити підробки, багато документів і інших цінних предметів, які захищені містять захисний пристрій або елемент, наприклад, захисну нитку, розташовану на документі або всередині нього Захисний пристрій звичайно містить один або більше захисних ознак, наприклад, металевих захисних ознак, магнітних захисних ознак або люмінесцентних захисних ознак, які засвідчують автентичність документа і запобігають підробці і/або спробі підробки сформовані ВІДПОВІДНО до цього способу, не забезпечують адекватного захисту в зв'язку з тим, що підроблювач може легко виявити і відтворити металеві графічні знаки Робилися спроби комбінувати багато захисних ознак, наприклад, металеві і магнітні ознаки, щоб зробити підробку більш скрутною В одному прикладі використовується магнітна фарба для нанесення друком графічних знаків, які можуть бути прочитані детекторами ідентифікаторів символів з магнітної фарби (ІСМФ) Однак, якщо використовується магнітна фарба для друку графічних знаків на металевих захисних ознаках або з металевими захисними ознаками, магнітні ознаки і металеві ознаки легко виявляються і ідентифікуються Підроблювач можливо визначить, що були використані як магнітні, так і металеві захисні ознаки, і їх потрібно відтворити Щоб встановити автентичність документа, багато пристроїв, які звичайно захищені, просто вимагають виявлення наявності єдиної, захисної ознаки Таким чином підроблювачам для підробки потрібно тільки виявити захисну ознаку в документі або предметі і відтворити цю одну захисну ознаку в підробленому документі або предметі так, щоб ця захисна ознака могла бути виявлена для встановлення автентичності підробленогодокумента Досягнення в техніці привели навіть до нових і більш простих способів ідентифікації цих захисних ознак і відтворення цінних документів або документів на пред'явника із захисними пристроями Таким чином існує потреба в більш прихованих захисних ознаках, які не легко ідентифікуються і відтворюються У інших типах захисних ниток також використовувалися гібридні метали або сплави для формування графічних знаків, що мають як магнітні, так і металеві захисні ознаки Однак гібридні метали і спосіб осадження або нанесення гібридних металів для формування графічних знаків є дорогими Використання гібридних металів також обмежує здатність змінювати магнітні властивості, які можуть бути використані ВІДПОВІДНО ДО вищезгаданого існує потреба в захисному пристрої, що має багато захисних ознак, наприклад, металевих і магнітних захисних ознак, які нелегко виявляються і розпізнаються при розгляді захисного пристрою Також існує потреба в захисному пристрої, в якому захисна ознака (ознаки) здатна забезпечувати кодовані дані, що зчитуються машиною, наприклад, що відносяться до захисного пристрою або документа, крім ознак, які детектуються для встановлення автентичності захищеного документа Також потрібний спосіб виготовлення магнітного/металевого захисного пристрою, що використовує існуючу технологію ХІМІЧНОГО травлення і видалення металів Один тип захисної нитки містить металеві ознаки, наприклад, металеві графічні знаки, розташовані на несучій підкладці ВІДПОВІДНО ДО звичайних способів ХІМІЧНОГО травлення на металевий шар наносять друком ХІМІЧНИЙ резист у вигляді графічних знаків або позитивних, або негативних, і видаляють метал з ділянок металевого шару, не покритих ХІМІЧНИМ резистом, що спричиняє утворення графічних знаків, негативних або позитивних, металевим шаром, що залишився Захисні нитки, що мають тільки металеву захисну ознаку, Найближчим технічним рішенням до винаходу, що заявляється, є патент США № 5599047 В патенті розкрито поліпшений захисний пристрій, який складається з захисної металевої нитки, яка від 52804 повідає використовуваним в промисловості електропровідним металевим ниткам, в яких металевий шар, який міститься на пластиковій несучій ПЛІВЦІ, проходить вздовж всієї довжини плівки і несе негативний запис Вказана ознака, тобто неперервна металізація, сприяє тому, що ці металеві нитки стають електропровідними, їх можна виявити датчиком, використовуючи ВІДОМІ пристрої зберігання символів Поліпшення, на яке направлене технічне рішення згідно з патентом, полягає в тому, що використовується сукупність магнітів з електропровідним негативним записом В заявленому винаході магнітний/металевий пристрій, на противагу вказаному в патенті США, не має неперервного металевого шляху або шару вздовж всієї довжини В цьому ж патенті США № 5599047 розкрито спосіб виготовлення захисного пристрою Спосіб включає формування множини шарів на поверхні плівки носія і наступне видалення або від'єднання вказаних шарів для формування негативного запису Спосіб полягає у використанні механічно діючих прийомів обробки для більш точного формування негативного запису Можливість сформувати ясний і відрізняючий негативний запис посилюється, коли використовуються пшоутворюючі добавки, які примушують чорнило збільшуватися в об'ємі і, таким чином, створити випуклість(валок) на поверхні нитки, що і складає власне механічно ДІЮЧІ прийоми обробки Спосіб, що розкрито в зазначеному патенті, є трудомістким і вимагає багато часу, обмежує КІЛЬКІСТЬ І склад шарів, які можуть бути використані для формування негативного запису Заявлений спосіб, навпаки, включає витравлювання, наприклад, хімічне витравлювання, магнітного і металевого шарів для формування мітки(знака), процес здійснюється швидко Вказані мітки нелегко виявити і не розпізнаються при розгляданні захисного пристрою Даний винахід пропонує магнітний/металевий захисний пристрій для застосування з предметом для забезпечення в ньому великого числа захисних ознак Захисний пристрій включає несучу підкладку, металевий шар, розташований на несучій підкладці, для забезпечення металевих захисних ознак, і магнітний шар, розташований на металевому шарі і що знаходиться в істотно однаковому поєднанні щонайменше з однією ділянкою металевого шару, для забезпечення магнітних захисних ознак Металевий шар і магнітний шар спільно утворюють графічні знаки на несучій підкладці, позитивні або негативні В одному варіанті здійснення винаходу поверх графічних знаків, утворених металевим шаром і магнітним шаром, розташовується покриваючий шар Магнітний/металевий захисний пристрій має різні варіанти здійснення, в яких магнітний шар забезпечує магнітні захисні ознаки В одному варіанті здійснення графічні знаки сформовані у вигляді магнітних символів, що вважаються ІСМФ детекторами В іншому варіанті здійснення магнітний шар містить тверду магнітну речовину, здатну намагнічуватися для запису даних на магнітному шарі Ще в одному варіанті здійснення винаходу магнітний шар містить щонайменше один тип магнітної речовини, що має щонайменше одну певну 8 магнітну характеристику, яка детектується для встановлення автентичності предмета, що має вказаний захисний пристрій У одному прикладі магнітна речовина є м'яким магнітним пігментом, здатним підтримувати рівень магнетизму протягом обмеженого проміжку часу У іншому варіанті здійснення винаходу магнітний шар містить щонайменше перший і другий типи магнітних речовин, що мають ВІДПОВІДНО щонайменше першу і другу певні магнітні характеристики Перший і другий типи магнітних речовин розташовані в магнітному шарі в певному порядку, що являє собою дані, закодовані в магнітному шарі таким чином, що перша і друга певні характеристики детектуються для зчитування певного порядку розташування і декодування даних У одному прикладі перша і друга певні магнітні характеристики представляють ДВІЙКОВІ ЦІЛІ числа, і певний порядок розташування першого і другого типів магнітних речовин представляє дані в двійковому кодованому форматі Один приклад першого і другого типів магнітних речовин включає перший і другий м'які магнітні пігменти, що мають першу і другу певні швидкості загасання магнетизму і/або певний рівень магнетизму Магнітний/металевий захисний пристрій також має різні варіанти здійснення, в яких металевий шар забезпечує металеві захисні ознаки У одному варіанті здійснення щонайменше одна ділянка металевого шару має щонайменше одну певну характеристику, яка детектується для встановлення автентичності предмета, що має захисний пристрій У іншому варіанті здійснення винаходу металевий шар утворить велике число електропровідних областей на підкладці Електропровідні області розділені непровідними областями і мають щонайменше два різних визначених відрізка, які створюють певну конфігурацію для представлення кодованих даних Певні відрізки електропровідних областей детектуються для зчитування певної конфігурації і декодування даних У одному прикладі електропровідні області містять перший і другий певні відрізки, що представляють ДВІЙКОВІ ЦІЛІ числа, і певна конфігурація з першого і другого відрізків електропровідних областей кодує дані в двійковому кодованому форматі Даний винахід також пропонує магнітний захисний пристрій для застосування з предметом Магнітний захисний пристрій включає в себе несучу підкладку і велике число магнітних областей, розташованих на несучій підкладці Велике число магнітних областей має різні певні магнітні характеристики і розташовані в певному порядку, що представляє дані, кодовані магнітними областями Перша і друга певні характеристики детектуються для зчитування певного порядку розташування і декодування даних Даний винахід також пропонує металевий захисний пристрій для застосування з предметом Металевий захисний пристрій включає в себе несучу підкладку і велике число електропровідних областей, розташованих на несучій підкладці Електропровідні області розділені непровідними областями і мають щонайменше два різних визначених відрізка, які створюють певну конфігурацію 52804 для представлення кодованих даних Певні відрізки електропровідних областей детектуються для зчитування певної конфігурації і декодування даних Даний винахід також пропонує спосіб виготовлення магнітного/металевого захисного пристрою, що має велике число захисних ознак Спосіб включає в себе отримання несучої підкладки, що має першу і другу поверхні, нанесення металевого шару на щонайменше на одну ділянку першої поверхні несучої підкладки, нанесення магнітного шару поверх щонайменше однієї ділянки металевого шару, і травлення магнітного шару і металевого шару таким чином, що магнітний шар і металевий шар знаходяться в істотно однаковому поєднанні і спільно утворять графічні знаки на несучій підкладці Переважний спосіб виготовлення магнітного/металевого захисного пристрою включає в себе отримання несучої підкладки, що має першу і другу поверхні, нанесення металевого шару щонайменше на одну ділянку першої поверхні несучої підкладки, нанесення магнітного ХІМІЧНОГО резисту щонайменше на одну ділянку металевого шару, в якій магнітний ХІМІЧНИЙ резист утворить конфігурацію графічних знаків на металевому шарі, і хімічне травлення металевого шару для видалення відкритих ділянок металевого шару, в якому магнітний ХІМІЧНИЙ резист протидіє хімічному травленню таким чином, що магнітний ХІМІЧНИЙ резист і ділянка металевого шару під магнітним ХІМІЧНИМ резистом спільно утворять конфігурацію графічних знаків на несучій підкладці Спосіб може також включати в себе нанесення додаткового шару поверх графічних знаків, сформованих магнітним ХІМІЧНИМ резистом, і ділянкою металевого шару під магнітним ХІМІЧНИМ резистом Ці І ІНШІ ознаки і переваги даного винаходу будуть більш зрозумілими при читанні наступного докладного опису з посиланням на супровідні креслення, на яких Фіг 1 - вигляд зверху документа або предмета, що має захисний пристрій ВІДПОВІДНО ДО даного винаходу, Фіг 2 - збільшений вигляд зверху магнітного/металевого захисного пристрою ВІДПОВІДНО ДО одного варіанту здійснення даного винаходу, Фіг ЗА - ЗС - види збоку поперечних перерізів структур у способі виготовлення магнітного/металевого захисного пристрою ВІДПОВІДНО ДО даного винаходу, Фіг4А - вигляд зверху магнітного/металевого захисного пристрою, що має магнітні доріжки ВІДПОВІДНО до одного варіанту здійснення даного винаходу, Фіг4В - схематична і графічна ілюстрація магнітного/металевого захисного пристрою, що має кодовані магнітні і металеві захисні ознаки, які зчитуються машиною, ВІДПОВІДНО до іншого варіанту здійснення даного винаходу, Фіг 5 - функціональна блок-схема пристрою для детектування або зчитування магнітних захисних ознак ВІДПОВІДНО до одного варіанту здійснення даного винаходу, Фіг 6 - схематична ілюстрація кодованої металевої захисної ознаки, яка зчитується машиною, 10 ВІДПОВІДНО до одного варіанту здійснення даного винаходу, Фіг 7 - вигляд збоку поперечного перерізу кодованої металевої захисної ознаки, яка зчитується машиною, і ємнісних чутливих елементів для зчитування кодованих даних ВІДПОВІДНО ДО ОДНОГО варіанту здійснення даного винаходу, Фіг 8 - збільшений вигляд зверху металевої захисної ознаки, яка зчитується машиною, ВІДПОВІДНО до іншого варіанту здійснення даного винахоДУ, Фіг 9 - збільшений вигляд зверху металевої захисної ознаки, яка зчитується машиною, ВІДПОВІДНО до ще одного варіанту здійснення даного винаходу, Фіг 10 - збільшене зображення металевої захисної ознаки, яка зчитується машиною, ВІДПОВІДНО до ще одного іншого варіанту здійснення даного винаходу, і Фіг 11 - схематичне зображення захищеного документа на пред'явника ВІДПОВІДНО ДО ОДНОГО варіанту здійснення даного винаходу Захисний пристрій 10 за Фіг 1, ВІДПОВІДНИЙ даному винаходу, використовується з предметом 12 для запобігання підробці або відтворення предмета 12 або виробу, до якого прикріплений предмет 12 Захисний пристрій 10 має велике число захисних ознак, наприклад, металевих захисних ознак і магнітних захисних ознак, здібних до кодування даними в форматі, який зчитується машиною, крім забезпечення встановлення автентичності предмета 12 Металеві і магнітні захисні ознаки переважно формуються з використанням магнітного ХІМІЧНОГО резисту, як буде описано більш детально нижче, таким чином, що щонайменше деякі з металевих і магнітних захисних ознак звичайно повністю суміщені одна з іншою і по суті не ПОМІТНІ неозброєним оком Захисний пристрій 10 може бути використаний не тільки в таких документах, що захищаються, як банкноти, валюта, паспорти, візи, права власності, ліцензії, папери про реєстрацію, чеки, грошові перекази, першоджерела, довіреність, квитки на подання і дарчі Захисний пристрій 10 забезпечує встановлення автентичності захищеного документа і/або кодується даними, що стосуються захищеного документа або самого захисного пристрою Захисний пристрій 10 може бути також використаний в етикетках, бирках або пакувальному матеріалі, що містить, не тільки, етикетки, чутливі до тиску, але і етикетки, що наклеюються, етикетки що втискуються, етикетки з термо-усадженням, ткані етикетки, стрічки, що розриваються, ковпачки, що усаджуються і обручі, і наклейки У цьому прикладі магнітний/металевий захисний пристрій 10 засвідчує автентичність і/або кодується даними, що стосуються предметів, до яких прикріплені етикетки або пакувальний матеріал, до таких як алкогольні напої або ІНШІ ЦІННІ товари Захисний пристрій 10 може також використовуватися з багатошаровим виробом з таким як, але не тільки, паспорти, посвідчення особи, пропуски, ліцензії і кредитні/дебетні картки У цьому прикладі захисний пристрій 10 використовується для встановлення автентичності багатошарового виробу і/або кодується даними, що стосуються 12 11 52804 виробу або власника виробу Потім на металевий шар 20 наносять магнітний ХІМІЧНИЙ резист 22 ВІДПОВІДНО ДО необхідної Захисний пристрій 10 може також використоконфігурації графічних знаків 16, наприклад, навуватися в квитках або пропусках, включаючи такі друкованих позитивно, зворотним чином або комяк, але не тільки, квитки на спортивні змагання, біновано Магнітний ХІМІЧНИЙ резист 22 містить транзитні квитки, лотерейні квитки і ВХІДНІ пропусплівкоутворюючі ХІМІЧНО СТІЙКІ смоли, що включаки Згідно З ЦИМ прикладом захисний пристрій 10 ють в себе феромагнітний і/або ІНШІ магнітні пігмеможе забезпечити встановлення автентичності нти Приклади ХІМІЧНОГО резисту включають в сесамого квитка або пропуску і/або може кодуватися бе, але не виключно, резисти на основі даними, що стосуються певної поди У даному вирозчинників, на водній основі або твердій основі, наході також розглядаються ІНШІ використання і ультрафіолетові (УФ) або електроннопроменеві області застосування для захисного пристрою 10 з (ЕП) полімеризовані смоли або ІНШІ звичайні ХІМІЧметою забезпечення захисту від підробки, відтвоНО СТІЙКІ смоли Магнітні пігменти містять як магнірення або іншого забезпечення захищеності цінтотверді, так і магнітом'які пігменти, як буде опиних предметів або виробів сано більш детально нижче, з напруженістю Згідно З варіантом здійснення, службовим примагнітного поля в діапазоні від приблизно 200 до кладом є захисний пристрій 10 сформований у 10000Е вигляді нитки або смужки, розташованої частково або повністю вздовж предмета 12 в будь-якому напрямі Захисний пристрій 10 може бути поглиблений в предмет 12, прикріплений до предмета 12, вплетений в предмет 12, або розташований у вигляді шару між багатьма шарами предмета 12 Предмет 12 може також містити велике число захисних пристроїв 10 ВІДПОВІДНО до даного винахоДУ Захисний пристрій 10 за Фіг 2 включає несучу підкладку 14, наприклад, сформовану у вигляді нитки або смужки Один тип несучої підкладки 14 виготовлений з поліефіру, полівшілкарбонату або пропілену, нанесеного у вигляді плівки на папір За іншим варіантом несучою підкладкою 14 може бути пластмасова плівка або металізований папір, або інший тип матеріалу, що використовується в звичайних захисних нитках У варіанті здійснення, що використовується як приклад, захисний пристрій 10 містить графічні знаки 16, сформовані з металевого/магнітного середовища, розташованого на несучій підкладці 14 Графічний знак 16 може бути сформований позитивно на несучій підкладці 14, тобто графічний знак 16 складається з магнітного/металевого середовища Графічний знак 16 може бути також виготовлений зворотним чином, тобто ділянка 18, яка оточує графічний знак 16, складається з магнітного/металевого середовища Магнітний/металевий захисний пристрій 10 може бути також сформований у вигляді комбінації позитивних і зворотних графічних знаків 16 Графічні знаки 16 можуть бути надруковані у вигляді ЛІНІЙ, В ЯКИХ суцільні ділянки друкуються необхідної форми, або у вигляді ПІВТОНІВ, в яких маленькі точки друкуються різними проміжками між ними для зміни ВІДТІНКІВ Хоч графічні знаки 16 показані як буквено-цифрові символи, в даному винаході передбачається будь-який тип символу, узору, форми або іншого графічного знаку Спосіб виготовлення захисного пристрою 10 за Фіг ЗА і ЗВ, що служить прикладом, ВІДПОВІДНО до даного винаходу, включає в себе первинне нанесення металевого шару 20 на несучу підкладку 14 Металевий шар 20 переважно містить алюміній, який був нанесений катодним розпиленням або осадженням з парової фази на несучу підкладку 14 Металевим шаром 20 може бути також металева фольга або метал іншого типу, нанесений на несучу підкладку 14 Потім ЗДІЙСНЮЮТЬ спосіб травлення магнітного/металевого захисного пристрою 10 за ФігЗВ для видалення ділянок металевого шару 20, які не захищені магнітним ХІМІЧНИМ резистом 22 Спосіб травлення включає в себе звичайні операції ХІМІЧНОГО травлення, ВІДОМІ фахівцям в даній області Магнітний ХІМІЧНИЙ резист 22 протистоїть хімічному впливу і залишається на розташованому під ним металевому шарі 20, при цьому магнітний ХІМІЧНИЙ резист розташований у вигляді заданої надрукованої конфігурації Магнітний ХІМІЧНИЙ резист 22 на металевому шарі 20 розташований в істотно однаковому поєднанні щонайменше з однією ділянкою цього металевого шару, тим самим забезпечуючи як магнітні, так і металеві захисні ознаки, які по суті невиразні щонайменше в деяких ділянках захисного пристрою 10 Магнітний ХІМІЧНИЙ резист 22 таким чином як протистоїть хімічному впливу при травленні металевого шару 20, так і забезпечує магнітну захисну ознаку, розташовану на металевій захисній ознаці так, щоб він не був таким, що легко ідентифікується Графічні знаки 16 можуть бути також сформовані з використанням інших технічних засобів, включаючи, але не тільки, лазери, механічне скрайбування, здирання і т п В одному прикладі поверх підкладки, що містить металевий шар, наносять магнітний шар і його піддають способу лазерного травлення Лазерне травлення виборче видаляє як магнітний, так і металевий шари і утворює необхідні графічні знаки 16, що мають магнітну захисну ознаку, розташовану по суті однаково поверх металевої захисної ознаки Даний винахід також передбачає використання додаткового покриття або плівок 24 (див ФігЗС), поверх графічних знаків 16, на одній або обох поверхнях У одному прикладі використовується додатковий шар 24, що допомагає приховати захисний пристрій 10, коли він закладений у папір і розглядається у відображеному СВІТЛІ У цьому випадку однак графічні знаки 16, створені з використанням магнітного ХІМІЧНОГО резисту, залишаться помітними, коли їх розглядають в СВІТЛІ, яке проходить крізь них Захисний пристрій 10 на Фіг4А і 4В може кодуватися аналоговими або цифровими даними, які зчитуються машиною, а також забезпечувати встановлення автентичності різним чином, завдяки використанню різних властивостей металевих і 14 13 52804 магнітних захисних ознак Використання одного ковані магнітними речовинами, що мають повільну або більше металевих і/або магнітних властивосшвидкість загасання Дані тим самим кодуються в тей для перевірки автентичності захисного приДКД форматі (0101) за рахунок забезпечення певстрою 10 або предмета 12 включає в себе визнаної конфігурації сегментів 16a-16d, що мають два чення, присутня чи ні одна або більше різних типи магнітних пігментів Кодовані дані мовластивостей в захисному пристрої 10 Викорисжуть містити дані для перевірки або ІНШІ дані, що тання однієї або більше металевих і/або магнітних стосуються предмета 12 властивостей для кодування аналогових або цифВІДПОВІДНО ДО ОДНОГО способу даного винаходу рових даних включає детектування і зчитування в металевий шар 20 вдруковують різні склади магкомбінації властивостей, які являють собою чиснітного ХІМІЧНОГО резисту 22, що мають магнітні ловий код, наприклад, в двійкове кодованому депігменти з різними магнітними властивостями або сятковому (ДКД) форматі, і декодування коду для характеристиками, при цьому використовують самі визначення даних, укладених в ньому різні установки для друку, наприклад, офсетний друкуючий прес, аналогічний тому, який застосоМагнітна захисна ознака здатна засвідчити аввується для багатоколірного друку Використання тентичність предмета або закодувати дані, що різних установок для друку дозволяє друкувати стосуються предмета, самим різним чином У одграфічні знаки будь-якої необхідної конфігурації з ному прикладі графічні знаки 16 формуються як використанням різних комбінацій магнітних ХІМІЧмагнітні символи, які можуть бути зчитані звичайНИХ резистів, що мають самі різні магнітні властиними ІСМФ детекторами У цьому прикладі графівості чні знаки 16 переважно сформовані як позитивний текст Даний винахід також передбачає одночасне використання таких характеристик, як рівень магВІДПОВІДНО ДО ІНШОГО прикладу магнітний ХІМІнетизму і швидкість загасання магнітом'яких речоЧНИЙ резист 22 містить магнітотвердий пігмент, вин, а також суміші магнітотвердих і магнітом'яких який здатний намагнічуватися таким же чином, як і речовин для досягнення будь-якої необхідної комплівка для магнітного запису У цьому прикладі бінації магнітних характеристик або властивостей графічні знаки 16 на Фіг4А переважно формуютьдля встановлення автентичності предмета або ся як зворотний текст таким чином, що магнітний кодування даних, що стосується предмета Хоча ХІМІЧНИЙ резист 22, що містить магнітотвердий взірцевий варіант здійснення, описаний вище, попігмент, утворить одну або більше магнітних дорісилається на дві різні магнітні властивості для кожок 23а, 23в Ідентифікуючі дані або інша інфордування даних в ДКД форматі, будь-яке число різмація може бути записана на магнітній доріжці них властивостей може бути використане для (доріжках) 23а, 23в і зчитана з них з використанкодування даних в інших числових форматах Крім ням звичайних записуючих пристроїв і звичайних встановлення автентичності і кодування даних з зчитуючих пристроїв використанням магнітних захисних ознак, металеВІДПОВІДНО ДО ІНШОГО прикладу магнітний ХІМІва захисна ознака також може забезпечити встаЧНИЙ резист 22 містить магнітом'яку речовину, яка новлення автентичності і/або кодування даних, може бути намагнічена і зберігати рівень магнетинаприклад, за допомогою формування сегментів зму протягом обмеженого проміжку часу залежно 16a-16d різної довжини з металу, що являють совід характеристик або властивостей магнітом'якої бою дані в ДКД форматі (1100), як буде описано речовини Використання магнітом'якої речовини більш детально нижче дозволяє також приховати магнітну захисну ознаку в зв'язку з тим, що магнітні властивості не будуть виявлені, поки магнітом'яка речовина не буде спочатку намагнічена Магнітом'які речовини звичайно мають певні магнітні характеристики, наприклад, рівень магнетизму, який вони можуть досягнути, і швидкість загасання магнітного заряду Магнітом'які речовини можуть бути використані для забезпечення ідентифікації автентичності за допомогою первинного намагнічення магнітного/металевого захисного пристрою 10 і подальшого детектування наявності магнітної речовини, тобто рівня магнетизму або швидкості загасання його Додаючи магнітом'яким речовинам різні магнітні характеристики, наприклад, різні рівні магнетизму, які можуть бути досягнуті, або швидкості його загасання, графічні знаки 16 на Фіг 4В можуть бути також використані для кодування даних в форматі, які зчитується машиною Наприклад сегменти 16а - 16d графічних знаків можуть містити два типи магнітом'яких пігментів, один, що має швидку швидкість загасання 28а і один, що має повільну швидкість загасання 28Ь, які являють собою ДВІЙКОВІ ЦІЛІ числа для кодування даних в ДКД форматі Деякі сегменти 16а, 16с графічних знаків надру Пристрій ЗО за Фіг 5, що застосовується для зчитування магнітних/металевих захисних ознак, містить щонайменше один детектор/зчитувач 34 для детектування однієї або більше характеристик металевих і/або магнітних шарів, і/або для зчитування певної конфігурації, утвореної металевими і магнітними областями, що мають різні характеристики Після детектування однієї або більше характеристик визначник автентичності 36 визначає, чи є захисний пристрій справжнім Після зчитування певної конфігурації декодер 38 декодує дані, що представляються певною конфігурацією Коли захисний пристрій 10 містить магнітні захисні ознаки, що мають магнітом'які речовини, пристрій ЗО також містить магнітний зарядний пристрій 32, який заряджає магнітом'які пігменти перед зчитувачем 34, детектуючим ознаки магнітних речовин, наприклад, наявність магнітних речовин, рівень намагнічення, швидкість загасання магнетизму магнітної речовини, або інших детектуючих магнітних характеристик Встановлення автентичності може бути здійснене на основі того, чи присутня магнітом'яка речовина, чи має магнітом'яка речовина певний рівень намагніченості, або чи має магнітом'яка речовина певну швидкість зага 16 15 52804 сання них довжин, як буде описано більш детально нижче Хоча для простоти будуть розглянуті тут тільки Декодування здійснюється визначенням кондві довжини, даний винахід передбачає викорисфігурації різних магнітних характеристик, які зчитання електропровідних областей з будь-яким читуються зчитувачем 34 Наприклад, якщо магнітслом різних довжин для кодування даних Наприний/металевий захисний пристрій 10, показаний на клад, ВІСІМКОВІ дані можна кодувати, Фіг 4, намагнічують пристроєм, що намагнічує 32, використовуючи ВІСІМ (8) електропровідних обласпісля деякого проміжку часу сегменти 16в, 16d, що тей різної довжини мають більш повільну швидкість загасання 28в, залишаться намагніченими, а сегменти 16а, 16с, Одним способом зчитування і перевірки метащо мають більш швидку швидкість загасання 28а, левої захисної ознаки 40 за Фіг 7 з машинним зчибільше не будуть намагніченими Зчитувач 34 розтуванням є детектування довгих і коротких електрізнює різні магнітні властивості і визначає певну ропровідних областей 42а, 42в за допомогою конфігурацію магнітних властивостей На основі ємнісної перевірки або детектування, наприклад, певної конфігурації магнітних властивостей декощо розкривається в патенті США № 5419424, видується відповідне двійкове представлення (0101) даному Харбо (Harbaugh) і приведеним тут як поі дані, їм представлені силання В ВІДПОВІДНОСТІ зі способами ємнісної перевірки металева захисна ознака, яка зчитуєтьМеталева захисна ознака 40 за Фіг 6 ВІДПОВІДся машиною 40 розташована поруч з ємнісними НО до одного варіанту здійснення даного винаходу чутливими елементами 50, з'єднаними з пристромістить велике число електропровідних областей єм для перевірки (не показано) Коли ЄМНІСНІ чут42 і непровідних областей 44, таких як металізоваливі елементи 50 розташовуються поруч з електна поліефірна плівка, що має проміжки без метаропровідними областями 42, електропровідні лу, наприклад, утворені з використанням способу з області 42 забезпечують ємнісний зв'язок одного ХІМІЧНИМ резистом, описаним вище Кожна непрочутливого елемента 52а з іншим чутливим елемевідна область 44 розташована між двома електронтом 52в Там, де є непровідна область 44 або провідними областями 42 Велике число електро«проміжок» в електропровідності, не буде ємніснопровідних областей 42 і непровідних областей 44 го зв'язку між сусідніми ємнісними чутливими елеутворять певну конфігурацію, яка являє собою код ментами 52в, 52с з кожної сторони непровідної для перевірки або дані, кодований металевою заобласті 44 Детектування змін ємності ефективно хисною ознакою 40 виявляється наявність довгих і коротких електроКожна електропровідна область 42 має одну з провідних областей 42а, 42в, коли кодована метащонайменше двох певних довжин, наприклад, долева захисна ознака, яка зчитується машиною 40 вгі електропровідні області 42а і короткі електророзташовувалася поруч з ємнісними чутливими провідні області 42в Кожна певна довжина відпоелементами 50 У даному винаході також розглявідає певній величині, так що дані можуть бути даються ІНШІ пристрої і способи для перевірки, визначені за допомогою детектування довжини здатні визначати довжини електропровідних облакожної електропровідної області 42 і визначення стей 42а, 42в, наприклад, різні електромагнітні відповідної величини пристрої для перевірки У одному прикладі довгі електропровідні області 42а відповідають «1» і короткі електропровідні Електропровідні області 42 кодованої металеобласті 42в відповідають «0» ВІДПОВІДНО ДО ЦЬОГО вої захисної ознаки, яка зчитується машиною 40 прикладу довгі і короткі електропровідні області переважно формують з металевого матеріалу, 42а і 42в використовуються для кодування даних в наприклад, алюмінію Способи як приклади вклюДКД форматі Довгі І короткі електропровідні облачають в себе, але не обмежуються тільки ними, сті 42а, 42в розташовані в певних серіях, ВІДПОВІДформування електропровідних областей 42 за НИХ двійковому представленню даних, що кодудопомогою металізації поліефірної плівки, гаряче ються У цьому прикладі детектор/зчитувач 34 штампування фольги і друкування електропровіддетектує довжину кожної електропровідної області них областей 42 металевою фарбою Даний вина42 в серіях (наприклад, довгих і коротких) і визнахід передбачає ІНШІ ТИПИ металевого матеріалу і чає відповідне двійкове представлення Щоб заспособи формування металевих електропровідних безпечити встановлення автентичності, двійкове областей і непровідних проміжків між ними представлення потрібно погоджувати з певним Кодована металева захисна ознака, яка зчитукодом перевірки для предмета 12 Щоб вважати ється машиною 40 і захисний пристрій 10, в якому кодовані дані, двійкове представлення потрібно він використовується, переважно призначені для декодувати забезпечення мінімального «розтягання», наприклад, для приблизно 5%-ноі або меншої зміни по Згідно З ЦИМ В залежності від розташування довжині Також визначення довжин електропровіелектропровідних областей 42, що мають різну дних областей 42а, 42в повинно пояснити можлидовжину, фактично необмежене число кодів переве розтягання захисного пристрою і кодованої мевірки або даних може бути кодоване з використанталевої захисної ознаки, яка зчитується машиною ням металевої захисної ознаки 40, яка зчитується 40, наприклад, пояснюючи можливий відсоток змімашиною Металева захисна ознака, яка зчитуєтьни по довжині ся машиною 40 ВІДПОВІДНО ДО даного винаходу дозволяє легко змінювати кодовані дані за допоВІДПОВІДНО ДО ІНШОГО варіанту здійснення дамогою зміни ПОСЛІДОВНОСТІ електропровідних обного винаходу кодована металева захисна ознака ластей 42а, 42в Електропровідні області можуть з машинним зчитуванням 40а за Фіг 8 має електбути сформовані ВІДПОВІДНО ДО різних способів при ропровідні області 42а, 42в, кожна з яких містить умові, що вони є електропровідними в одній з певрозташований на ній знак 46 Знак 46, надрукова 17 52804 ний або розташований на електропровідних областях 42а, 42в, може бути використаний для забезпечення додаткового коду перевірки або даних, або може бути використаний для забезпечення помилкових конфігурацій, які дурять підроблювачів і приховують справжній код перевірки Такі знаки включають в себе буквено-цифрові символи 46а, штрихові коди 46в і ІНШІ зображення 46с Знаки 46а - 46с ВІДПОВІДНО до цього варіанту здійснення наносять друком або розміщують на електропровідних областях 42а, 42в без переривання електропровідності кожної електропровідної області 42а, 42в і без впливу на ємнісне визначення довжини кожної електропровідної області 42а, 42в з використанням ємнісних чутливих елементів 52 ВІДПОВІДНО ДО ІНШОГО варіанту здійснення ко дованої металевої захисної ознаки 40в з машинним зчитуванням за Фіг 9 електропровідні області 42 сформовані як електропровідні області знаків 62а - 62с з електропровідного матеріалу, наприклад, надруковані металевою фарбою або сформовані способом з використанням ХІМІЧНОГО резисту Електропровідні області знаків 62а, 62с створюються так, що окремі знаки або символи 49а - 49f знаків з'єднані в точках контакту 48 між ними і розділені непровідними областями 44 Електропровідні області знаків 62а - 62с таким чином мають різні довжини і розташовані в певних конфігураціях, що представляють кодовані дані, які декодуються, як описано вище Електропровідні області знаків 62а - 62с включають в себе буквеноцифрові символи, а також ІНШІ СИМВОЛИ або знаки, що використовуються для забезпечення додаткового коду перевірки або для забезпечення помилкових конфігурацій, які дурять підроблювача і приховують справжні кодовані дані Ще один варіант здійснення кодованої металевої захисної ознаки 40с з машинним зчитуванням за Фіг 10 ВІДПОВІДНО ДО даного винаходу містить електропровідні області 42а - 42с, наприклад, вузькі області з металевого матеріалу і непровідні області знаків 64а - 64с, що переривають електропровідність між електропровідними областями 42а - 42с Наприклад, можуть бути сформовані певні буквено-цифрові символи або ІНШІ знаки з непровідного матеріалу або з використанням способу з ХІМІЧНИМ резистом і з видаленням металу між електропровідними областями 42а - 42с для забезпечення «розриву» електропровідності Буквеноцифрові символи або ІНШІ знаки, утворюючі області знаків 64а - 64с, також забезпечують додаткові дані або коди і помилкові конфігурації, які дурять підроблювача і приховують справжні кодовані дані Даний винахід передбачає використання магнітних захисних ознак і металевих захисних ознак 18 по окремості або спільно в захисному пристрої Будь-яке число магнітних або металевих властивостей, описаних вище, може бути використане по окремості або в комбінації з іншими властивостями для забезпечення встановлення автентичності предмета, кодування даних, що стосується предмета, або для того і іншого ВІДПОВІДНО ДО різних варіантів здійснення даного винаходу один або більше захисних пристроїв або ниток 10 за Фіг 11 може бути забезпечено на різних ділянках або закладено в захищений документ або документ на пред'явника 70 Один або більше захисних пристроїв 10 зчитуються також в різних напрямах, а також з правильної сторони або із зворотної сторони В одному прикладі захищений документ на пред'явника 70 формується клеєнням захисного пристрою 10 між двома легковаговими листками паперу, які потім ламінуються У цьому прикладі захисний пристрій 10 переважно не піддається розшаруванню, тому будьяка спроба розшарувати цінний папір 70 і видалити захисний пристрій 10 приведе до того, що клей, що скріплює паперовий ламінат, видалить металеві і/або магнітні захисні ознаки і змінить захисну ознаку або кодовані дані Одним прикладом документа на пред'явника 70 є квиток, що використовується для відвідування спортивних змагань, концертів, театрів, виставок, лотерей, транспортних засобів, тематичних парків, ярмарків тощо Захисний пристрій 10 в квитку може кодуватися певним кодом для встановлення автентичності або даними, які можуть бути прочитані при пред'явленні захищеного паперу 10, наприклад, при допуску на певний захід У одному прикладі один повний код 72 з'являється на відрізку довжиною 2,5 дюйма Згідно З ЦИМ захисний пристрій ВІДПОВІДНО ДО даного винаходу встановлює автентичність предмета і/або кодується даними, що стосуються предмета, самим різним чином з одним або більше захисних ознак, таких як металеві захисні ознаки і магнітні захисні ознаки, які звичайно виявляються разом, як одна захисна ознака Захисні ознаки і кодовані дані таким чином більш важко ідентифікувати і відтворити Спосіб виготовлення захисного пристрою з використанням ХІМІЧНОГО травлення і магнітного ХІМІЧНОГО резисту забезпечує магнітну захисну ознаку, яка, по суті, не відрізняється від металевої захисної ознаки Спосіб друкування графічних знаків з використанням магнітного ХІМІЧНОГО резисту також полегшує використання магнітних пігментів, що мають різні магнітні характеристики або властивості, при нанесенні друком різних складів магнітного ХІМІЧНОГО резисту 52804 20 10-. Ш -16 ФІГ. 1 Фіг. ЗВ 22 20 7 /2 -2 /2 2 * *2 2 'і'У o n Фіг. ЗА іг. 4А Г ио 16С Ш Фіг. 4В < •4 1 Фіг.ЗС Квень магнетшму 28а і Час 36л Посвідчення (дійсності) Очікувані дані Намагнічуючий пристрій * (не обов'язково) Детектор/ зчитувач Декодер ФІГ. 5 22 52804 21 ФІГ.6 52а/4 ^ 5 г Ь МО ш r 2 /2 § 5 /2 ^43 ^2 4 a -2 4a І 4Л 2 49a А 64а-. gjb^_ r L'ii -42a •2 4C Фіг. 10 шь-ч 44-^ г^^й 4B ФІГ.11 TOB "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
