Пістолет-кулемет

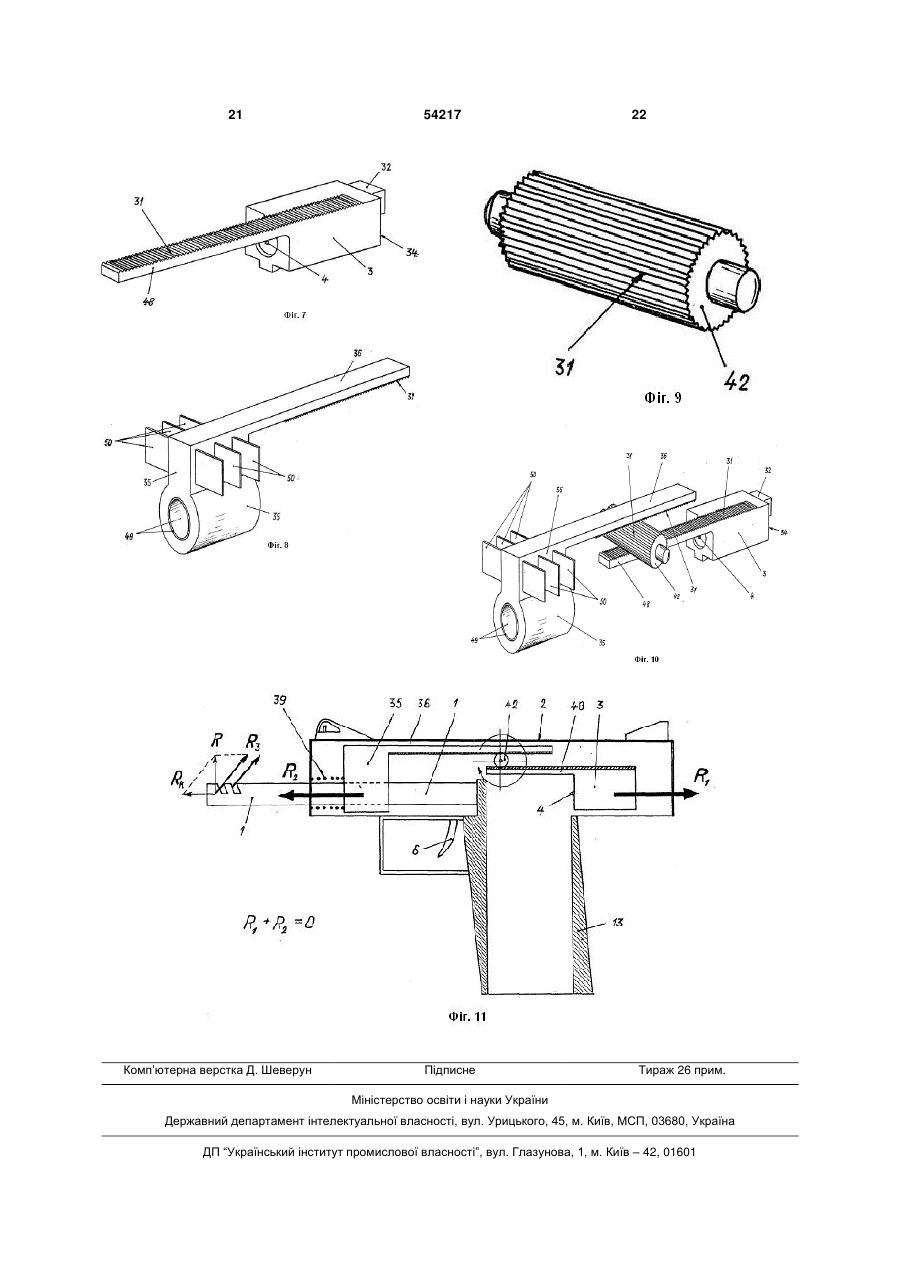

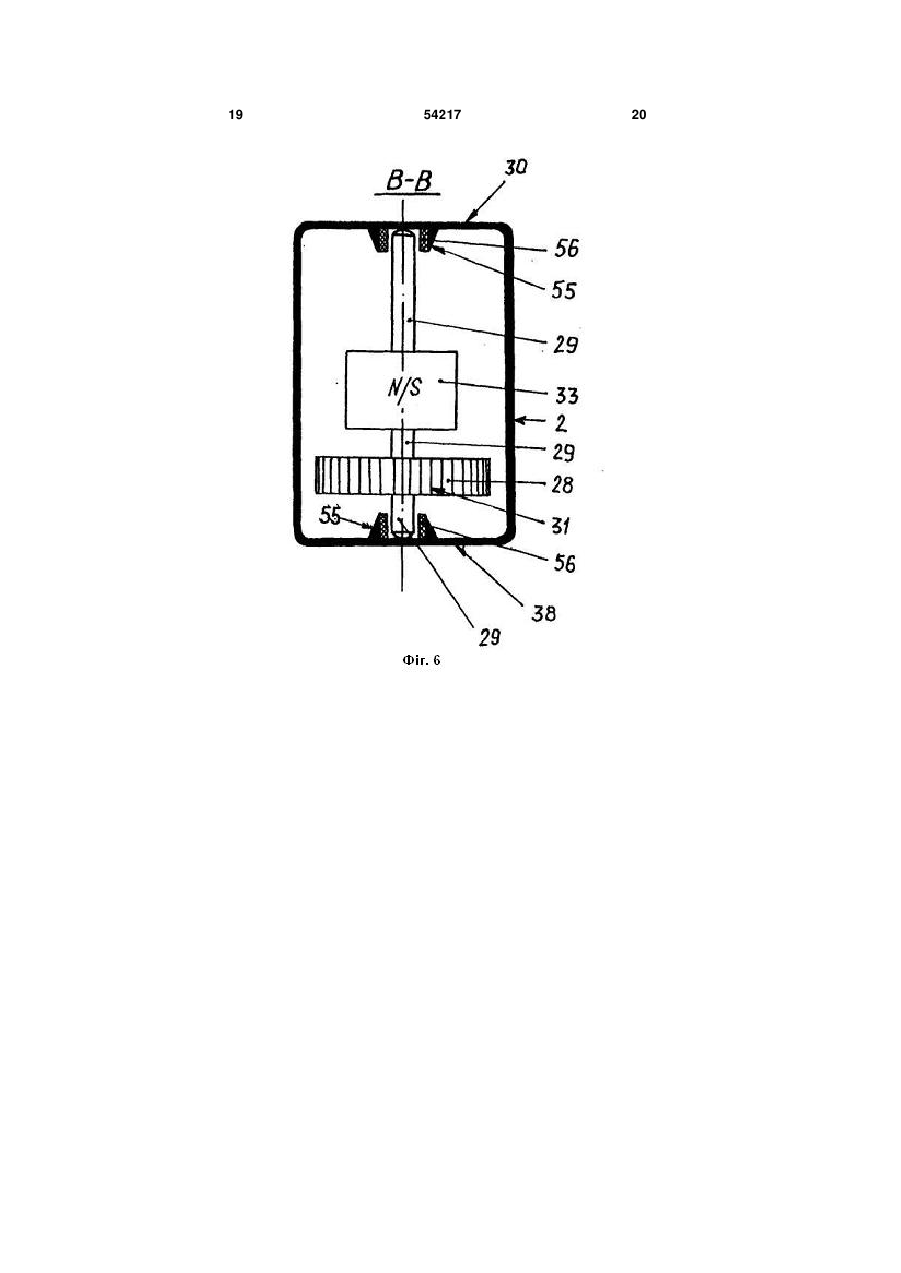

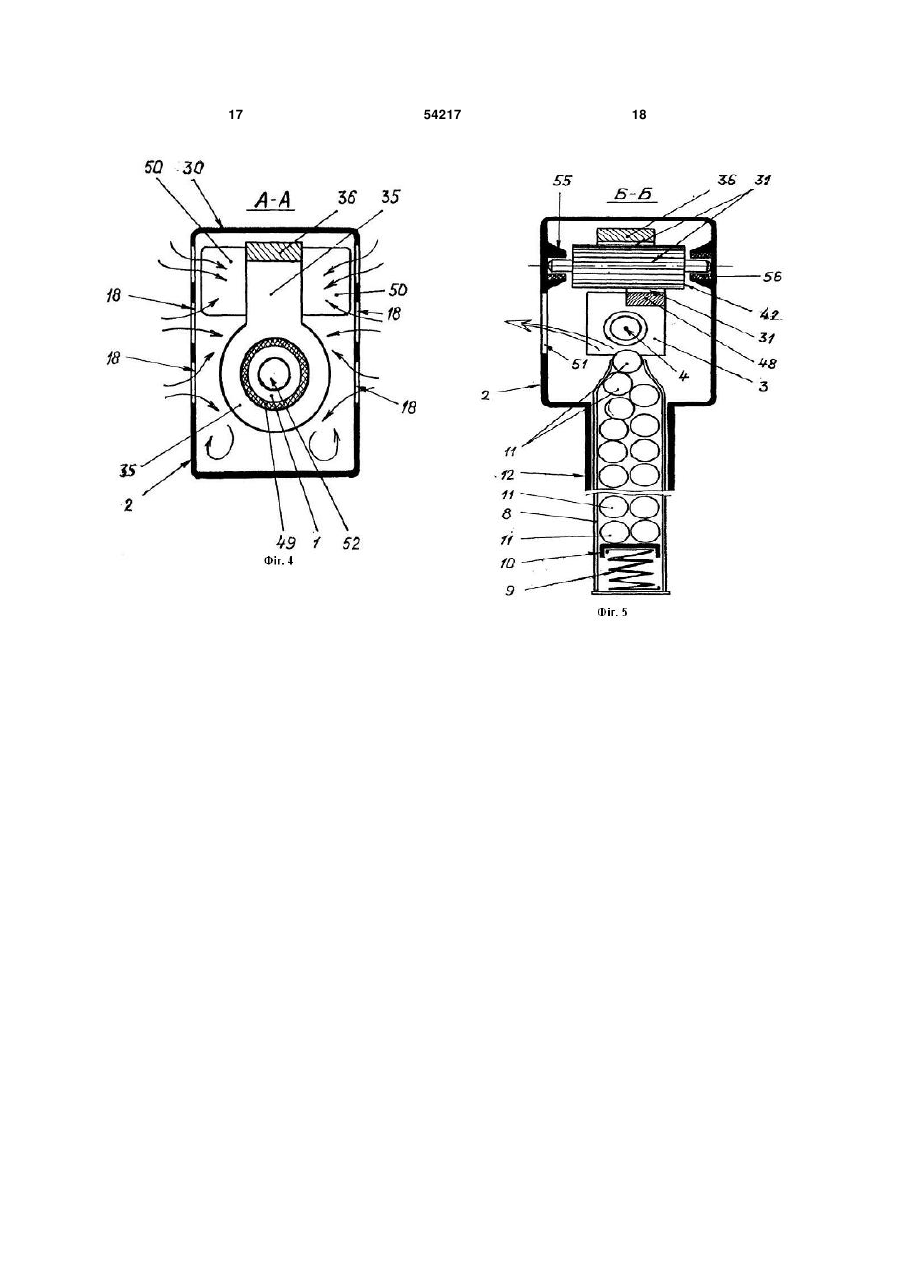

1. Пістолет-кулемет, який містить безпосередньо ствол і ствольну коробку, скріплені між собою, затвор з жорстко закріпленим на ньому бойком, розміщений усередині згаданої ствольної коробки, виконаний з можливістю зворотнопоступального переміщення уздовж ствольної коробки, захисний кожух, спусковий гачок, запобіжну скобу, пружину, магазин, виконаний коробчастої конструкції з розміщеною усередині пружиною і подавачем патронів, горловину для магазина, виконану у вигляді рукоятки для утримання зброї, прицільні пристосування, розміщені на кожусі і на ствольній коробці, засувку магазина і важіль автоматичного запобіжника, розташовані на згаданій рукоятці для утримання зброї, при цьому на кожусі виконані вентиляційні отвори для охолодження ствола, а на згаданому стволі виконані наскрізні щілинні вирізи, розташовані на верхній поверхні ствола в районі дульного зрізу, який відрізняється тим, що він додатково містить джерело живлення, закріплене на задній стінці ствольної коробки, електричний двигун з редуктором, закріплений усередині ствольної коробки, елемент керування електродвигуном, запобіжник, розміщений у ланцюзі між елементом керування електродвигуном і джерелом живлення, першу зубчасту шестірню, закріплену на валу згаданого редуктора електродвигуна, другу зубчасту шестірню, закріплену на валу, розташованому перпендикулярно кришці ствольної коробки, що входить у зачеплен 2 (19) 1 3 54217 4 перемішування мас повітря усередині кожуха зброї. 2. Пістолет-кулемет за п. 1, який відрізняється тим, що зуб'я затвора виконані з можливістю заче плення з зуб'ями зубчастого вала у всьому діапазоні переміщень затвора уздовж ствольної коробки. Корисна модель відноситься до галузі озброєння, зокрема, до ствольної вогнепальної зброї, а саме, до пістолетів-кулеметів. Відомий пістолет-кулемет, який містить ствол, ствольну/затворну коробку з горловиною для магазина, кожух з вентиляційними отворами, затворну раму, спусковий механізм зі спусковим гачком, зворотно-бойову пружину, магазин і прицільні пристосування, розташовані, відповідно, на кожусі і на ствольній коробці [1]. До недоліків відомого пістолета-кулемета відноситься: складність в експлуатації, а саме те, що для проведення операції щодо взведення затворної рами стрільцю необхідно зняти руку з пускового гачка. На проведення цієї операції витрачається додатковий час і змінюються умови прицілювання шляхом зміни положення зброї в просторі. Найбільш близьким технічним рішенням, як по суті, так і за задачею, що вирішується, яке обрано за найближчий аналог (прототип), є пістолеткулемет, який містить безпосередньо ствол і ствольну коробку, скріплені між собою, затвор з жорстко закріпленим на ньому бойком, розміщений усередині згаданої ствольної коробки, виконаний з можливістю зворотнопоступального переміщення уздовж ствольної коробки, захисний кожух, спусковий гачок, запобіжну скобу, пружину, магазин, виконаний коробчастої конструкції з розміщеної усередині пружиною і подавачем патронів, горловину для магазина, виконану у вигляді рукоятки для утримання зброї, прицільні пристосування, розміщені на кожусі і на ствольній коробці, засувку магазина і важіль автоматичного запобіжника, розташовані на згаданій рукоятці для утримання зброї, при цьому на кожусі виконані вентиляційні отвори для охолодження ствола, а на згаданому стволі виконані наскрізні щілинні вирізи, розташовані на верхній поверхні ствола в районі дульного зрізу [2]. До недоліків відомого пістолета-кулемета, обраного за найближчий аналог (прототип), відноситься: складність в експлуатації пістолетакулемета, а саме те, що для проведення операції щодо взведення затвора (затворної рами) витрачається додатковий час і змінюються умови прицілювання шляхом мимовільної зміни положення зброї в просторі. В основу корисної моделі поставлена задача шляхом усунення недоліків прототипу забезпечити поліпшення ергономічних та тактико-технічних характеристик зброї і зменшити час на приведення зброї до бойового застосування. Суть корисної моделі в пістолеті-кулеметі, який містить безпосередньо ствол і ствольну коробку, скріплені між собою, затвор з жорстко закріпленим на ньому бойком, розміщений усередині згаданої ствольної коробки, виконаний з можливіс тю зворотно-поступального переміщення уздовж ствольної коробки, захисний кожух, спусковий гачок, запобіжну скобу, пружину, магазин, виконаний коробчастої конструкції з розміщеної усередині пружиною і подавачем патронів, горловину для магазина, виконану у вигляді рукоятки для утримання зброї, прицільні пристосування, розміщені на кожусі і на ствольній коробці, засувку магазина і важіль автоматичного запобіжника, розташовані на згаданій рукоятці для утримання зброї, при цьому на кожусі виконані вентиляційні отвори для охолодження ствола, а на згаданому стволі виконані наскрізні щілинні вирізи, розташовані на верхній поверхні ствола в районі дульного зрізу, полягає в тому, що він додатково містить джерело живлення, закріплене на задній стінці ствольної коробки, електричний двигун з редуктором, закріплений усередині ствольної коробки, елемент керування електродвигуном, запобіжник, розміщений у ланцюзі між елементом керування електродвигуном і джерелом живлення, першу зубчасту шестірню, закріплену на валу згаданого редуктора електродвигуна, другу зубчасту шестірню, закріплену на валу, розташованому перпендикулярно кришці ствольної коробки, що входить у зачеплення з зуб'ями першої зубчастої шестірні, постійні магніти, закріплені, відповідно, на затворі в його задній частині і на валу другої зубчастої шестірні, рухому масу з закріпленою на ній зубчастою рейкою, розміщену усередині ствольної коробки уздовж останньої з можливістю переміщення відносно ствола, обмежник вільного ходу затвора, виконаний у нижній частині ствольної коробки, демпфіруючу пружину, установлену між передньою стінкою захисного кожуха і передньою торцевою поверхнею рухомої маси, демпфер, установлений між обмежником вільного ходу затвора і задньою торцевою частиною згаданого затвора, зубчастий вал, розташований усередині ствольної коробки перпендикулярно її стінкам, пружний елемент, закріплений на кришці ствольної коробки з можливістю контактування з зубчастою рейкою рухомої маси в усьому її діапазоні переміщень уздовж ствольної коробки, додаткову пружину, зв'язану зі спусковим гачком, затворну затримку і перемичку, виконану у вигляді пластини, жорстко закріплену перпендикулярно бічним стінкам горловини магазина. Суть корисної моделі полягає і в тому, що корпус магазина виконаний розділеним усередині на дві симетричні секції перегородкою, кількість пружин і подавачів у магазині виконано збільшеним удвічі, у верхній частині магазина виконані подовжні прорізи для проходу перемички, розміщені симетрично внутрішній перегородці, патрони в кожній з секцій магазина виконані розташованими капсулями убік до згаданої перегородки, затвор виконаний постаченим додатковою рейкою, на 5 згаданій додатковій рейці і на верхній поверхні затвора виконані зуб'я, аналогічні зуб'ям зубчастого вала, зубчастий вал установлений з можливістю зачеплення своїми зуб'ями з зуб'ями зубчастої рейки рухомої маси і затвора, постійний магніт, закріплений на валу другої зубчастої шестірні, виконаний з можливістю повороту щодо осі згаданого вала на 360°, постійні магніти виконані розташованими один до другого однойменними полюсами і, відповідно, по обох сторонах згаданого обмежника вільного ходу затвора, усередині рухомої маси жорстко закріплена прокладка, виконана з матеріалу, що має мінімальний коефіцієнт тертя між поверхнею ствола і рухомою масою у всьому діапазоні температурних розширень ствола, на згаданій рухомій масі закріплені пластинки, що забезпечують переміщення і перемішування мас повітря усередині кожуха зброї, а зуб'я затвора виконані з можливістю зачеплення з зуб'ями зубчастого вала у всьому діапазоні переміщень затвора уздовж ствольної коробки. Порівняльний аналіз технічного рішення, яке заявляється, із прототипом, дозволяє зробити висновок, що пістолет-кулемет, який заявляється, відрізняється тим, що він додатково містить джерело живлення, закріплене на задній стінці ствольної коробки, електричний двигун з редуктором, закріплений усередині ствольної коробки, елемент керування електродвигуном, запобіжник, розміщений у ланцюзі між елементом керування електродвигуном і джерелом живлення, першу зубчасту шестірню, закріплену на валу згаданого редуктора електродвигуна, другу зубчасту шестірню, закріплену на валу, розташованому перпендикулярно кришці ствольної коробки, що входить у зачеплення з зуб'ями першої зубчастої шестірні, постійні магніти, закріплені, відповідно, на затворі в його задній частині і на валу другої зубчастої шестірні, рухому масу з закріпленою на ній зубчастою рейкою, розміщену усередині ствольної коробки уздовж останньої з можливістю переміщення відносно ствола, обмежник вільного ходу затвора, виконаний у нижній частині ствольної коробки, демпфіруючу пружину, установлену між передньою стінкою захисного кожуха і передньою торцевою поверхнею рухомої маси, демпфер, установлений між обмежником вільного ходу затвора і задньою торцевою частиною згаданого затвора, зубчастий вал, розташований усередині ствольної коробки перпендикулярно її стінкам, пружний елемент, закріплений на кришці ствольної коробки з можливістю контактування з зубчастою рейкою рухомої маси в усьому її діапазоні переміщень уздовж ствольної коробки, додаткову пружину, зв'язану зі спусковим гачком, затворну затримку і перемичку, виконану у вигляді пластини, жорстко закріплену перпендикулярно бічним стінкам горловини магазина, при цьому корпус магазина виконаний розділеним усередині на дві симетричні секції перегородкою, кількість пружин і подавачів у магазині виконано збільшеним удвічі, у верхній частині магазина виконані подовжні прорізи для проходу перемички, розміщені симетрично внутрішній перегородці, патрони в кожній з секцій магазина виконані розташованими капсулями убік до 54217 6 згаданої перегородки, затвор виконаний постаченим додатковою рейкою, на згаданій додатковій рейці і на верхній поверхні затвора виконані зуб'я, аналогічні зуб'ям зубчастого вала, зубчастий вал установлений з можливістю зачеплення своїми зуб'ями з зуб'ями зубчастої рейки рухомої маси і затвора, постійний магніт, закріплений на валу другої зубчастої шестірні, виконаний з можливістю повороту щодо осі згаданого вала на 360°, постійні магніти виконані розташованими один до другого однойменними полюсами і, відповідно, по обох сторонах згаданого обмежника вільного ходу затвора, усередині рухомої маси жорстко закріплена прокладка, виконана з матеріалу, що має мінімальний коефіцієнт тертя між поверхнею ствола і рухомою масою у всьому діапазоні температурних розширень ствола, на згаданій рухомій масі закріплені пластинки, що забезпечують переміщення і перемішування мас повітря усередині кожуха зброї, а зуб'я затвора виконані з можливістю зачеплення з зуб'ями зубчастого вала у всьому діапазоні переміщень затвора уздовж ствольної коробки. Таким чином, пістолет-кулемет, який заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показаний загальний вигляд пістолета-кулемета (як варіант конструктивного виконання), на фіг. 2 представлена конструктивнокомпонувальна схема пістолета-кулемета, який заявляється, на фіг. 3 показане розміщення конструктивних елементів пістолета-кулемета в підготовленому до бойового застосування положенні, на фіг. 4 показана схема охолодження ствола пістолета-кулемета (перетин А-А), на фіг. 5 показана схема розміщення магазина відносно ствольної коробки і затвора (перетин Б-Б), на фіг. 6 показана схема розміщення постійного магніту на валу, на фіг. 7 показаний загальний вигляд затвора з розташованим на ньому постійним магнітом (як варіант конструктивного виконання), на фіг. 8 показаний загальний вигляд рухомої маси (як варіант конструктивного виконання), на фіг. 9 показаний загальний вигляд зубчастого вала (як варіант конструктивного виконання), на фіг. 10 показана схема зачеплення зуб'ів зубчастого вала з зубьями зубчастої рейки рухомої маси і затвора, на фіг. 11 показана схема компенсації реакції віддачі. Пістолет-кулемет (див. фіг. 2-3) конструктивно містить безпосередньо ствол 1 і ствольну коробку 2, скріплені між собою, затвор 3 з жорстко закріпленим на ньому бойком 4, розміщений усередині згаданої ствольної коробки 2, виконаний з можливістю зворотно-поступального переміщення уздовж згаданої ствольної коробки 2, захисний кожух 5, спусковий гачок 6, запобіжну скобу 7, магазин 8, виконаний коробчастої конструкції з розміщеною усередині пружиною 9 і подавачем 10 патронів 11, горловину 12 для магазина 8, виконану у вигляді рукоятки 13 для утримання зброї,; прицільні пристосування (мушку 14 і цілик 15), розміщені, відповідно, на захисному кожусі 5 і на ствольній коробці 2, засувку 16 магазина 8 і важіль 17 автоматичного запобіжника, розташовані на згаданій рукоятці 13 7 для утримання зброї. На захисному кожусі 5 виконані вентиляційні отвори 18 (наприклад, круглої чи довгастої форми в плані) для охолодження ствола 1, а на згаданому стволі 1 виконані наскрізні щілинні вирізи 19, розташовані на верхній поверхні ствола 1 у районі дульного зрізу 20. Пістолеткулемет (див. фіг. 1-2) додатково містить джерело живлення 21, закріплене на задній стінці 22 ствольної коробки 2, електричний двигун 23 з редуктором 24, закріплений усередині ствольної коробки 2, елемент керування 25 електродвигуном 23, запобіжник 26, розміщений у ланцюзі між елементом керування 25 електродвигуном 23 і джерелом живлення 21, першу зубчасту шестірню 27, закріплену на валу згаданого редуктора 24 електродвигуна 23, другу зубчасту шестірню 28, закріплену на валу 29, розташованому перпендикулярно кришці ЗО ствольної коробки 2 (див. фіг. 6), що входить у зачеплення з зуб'ями 31 першої зубчастої шестірні 27, постійні магніти 32 і 33 (N/S), закріплені, відповідно, на затворі 3 на його задній частині 34 і на валу 29 другої зубчастої шестірні 28, рухому масу 35 із закріпленою на ній зубчастою рейкою 36, розміщену усередині ствольної коробки 2 уздовж останньої з можливістю переміщення відносно ствола 1, обмежник 37 вільного ходу затвора 3, виконаний у нижній частини 38 ствольної коробки 2, демпфіруючу пружину 39, установлену між передньою стінкою 40 захисного кожуха 5 і передньою торцевою поверхнею рухомої маси 35, демпфер 41 (призначений для запобігання удару затвора 3 у крайнім заднім його положенні по другій зубчастій шестірні 28), установлений між обмежником 37 вільного ходу затвора 3 і задньої торцевою частиною 34 згаданого затвора 3, зубчастий вал 42, розташований усередині ствольної коробки 2 перпендикулярно її стінкам (див. фіг. 5 і фіг. 9), пружний елемент 43, закріплений на кришці 30 ствольної коробки 2 з можливістю контактування з зубчастою рейкою 36 рухомої маси 35 у всьому її діапазоні переміщень уздовж ствольної коробки 2, додаткову пружину 44, зв'язану зі спусковим гачком 6, і перемичку 45, виконану у вигляді пластини, жорстко закріплену перпендикулярно бічним стінкам горловини 12 магазина. Конструктивно корпус магазина 8 виконаний розділеним усередині на дві симетричні секції перегородкою 46. Кількість пружин 9 і подавачів 10 у магазині 8 виконано збільшеним удвічі. У верхній частині магазина 8 виконані подовжні прорізи 47 для проходу перемички 45 і дозанурювння верхнього патрона 11, розміщеного в задній секції магазину 8. Згадані подовжні прорізи 47 розміщені симетрично щодо внутрішньої перегородки 46. Патрони И у кожній з секцій магазина 8 виконані розташованими капсулями убік до згаданої перегородки 46. Затвор 3 конструктивно виконаний постаченим додатковою рейкою 48. На згаданій додатковій рейці 48 і на верхній поверхні затвора 3 виконані зуб'я 31, аналогічні зубьям 31 зубчастого вала 42. Зубчастий вал 42 установлений з можливістю зачеплення своїми зуб'ями 31 із зуб'ями 31 зубчастої рейки 36 рухомої маси 35 і затвора 3 (див. фіг. 5 і фіг. 10). Постійний магніт 33, закріплений на валу 29 другої зубчастої шестірні 28, ви 54217 8 конаний з можливістю повороту відносно осі згаданого вала 29 на 360° (див. фіг. 6). Постійні магніти 32 і 33 (N/S) виконані розташованими один до другого однойменними полюсами, наприклад, N до N, чи S до S, і, відповідно, по обох сторонах згаданого обмежника 37 вільного ходу затвора 3. Усередині рухомої маси 35 жорстко закріплена прокладка 49, виконана з матеріалу, який має мінімальний коефіцієнт тертя між поверхнею ствола 1 і рухомою масою 35 у всьому діапазоні температурних розширень ствола, наприклад, із фторопласта (див. фіг. 8). На згаданій рухомій масі 35 закріплені пластинки 50, що забезпечують переміщення і перемішування мас повітря усередині захисного кожуха 5 зброї (див. фіг. 4 і фіг. 8). Зуб'я 31 затвора 3 і рейки 48 згаданого затвора 3 виконані з можливістю зачеплення з зуб'ями 31 зубчастого вала 42 у всьому діапазоні переміщень затвора 3 уздовж ствольної коробки 2 (див. фіг. З і фіг. 10). На одній з бічних сторін ствольної коробки 2 виконане вікно 51 для екстракції стріляних гільз (див. фіг. 1 і фіг. 5). Ствол 1 виконаний жорстко з'єднаним зі ствольною коробкою 2 і містить канал 52 ствола з нарізами 53, і патронник 54. Зубчастий вал 42, перша 27 і друга 28 зубчасті шестірні закріплені в опорах 55, постачених підшипниками качання 56, виконаних, наприклад, із фторопласта (матеріал з мінімальним коефіцієнтом тертя і постійними фізико-хімічними характеристиками при температурі до +300°С (див. фіг. 5 і фіг. 2-3). Засувка 16 магазина 8, що утримує магазин 8 від випадання, і важіль 17 автоматичного запобіжника, призначеного для відключення живлення, що подається з джерела живлення 21 на електродвигун 23, виконані розташованими на задній стінці рукоятки 13 для утримання зброї. Усередині ствольної коробки 2 розміщена затворна затримка 57, що забезпечує зупинку затвора 3 у крайнім заднім положенні при витрачанні всіх патронів 11 з магазина 8 (див. фіг. 2-3). Пістолет-кулемет (який заявляється) функціонує такий чином. Попередня зброя (пістолет-кулемет) приводиться до бойового стану. Для цього попередньо споряджений патронами 11 магазин 8 вводять у приймач магазина (горловину 12), де він фіксується в за допомогою засувки 16. У спорядженому патронами 11 магазині 8 згадані патрони 11 розміщаються так, що патрони 11 у кожній з секцій повернені своїми капсулями до внутрішньої перегородки 46, що розділяє корпус зазначеного магазина 8 на дві симетричні секції. При введенні спорядженого магазина 8 у порожнину горловини 12, перемичка 45 ввійде в одну з подовжніх прорізів 47, виконаних на бічній стінці корпуса магазина 8, а саме, у задній проріз 47 (згідно зі схемами на фіг. 2-3). Перемичка 45 буде дозануривати верхній патрон 11, що знаходиться в задній секції магазина 8 (згідно зі схемами на фіг. 2-3). Після спорядження зброї магазином 8, стрілець бере зброю в руки й утримує її за рукоятку 13. При цьому стрілець долонею руки надавлює на важіль 28 автоматичного запобіжника і замикає запобіжник 26, що забезпечує подачу живлення від джерела живлення 21 до електродвигуна 23 через елемент 25 9 керування електродвигуном. Затвор 3 знаходиться при цьому в крайньому передньому положенні (у контакті з патронником 21) під дією однойменних магнітних полів (N/S) постійного магніту 32, закріпленого на задній частині 34 затвора 3, і постійного магніту 33, закріпленого на валу 29, тому що магніти 32 і 33 повернені один до другого однойменними полюсами, наприклад, N до N чи S до S. Перед здійсненням пострілу стрілець повертає зброю убік цілі і робить прицілювання за допомогою цілика 15 і мушки 14 (які розташовані, відповідно, на кришці 30 ствольної коробки 2 і на захисному кожусі 5). Далі для здійснення пострілу стрілець натискає на спусковий гачок 6 (закритий запобіжною скобою 7) і замикають електричний ланцюг від джерела живлення 21 до електродвигуна 23. При цьому зусилля на спусковому гачку 6 імітується додатковою пружиною 44. При подачі живлення на електродвигун 23, його рухомий якір (на фіг.1-11 - не показаний) починає обертатися. Обороти рухомого якоря електромагніту 23 зменшуються на редукторі 24 (наприклад, до обертів 400-600 у секунду), на валу якого встановлена перша зубчаста шестірня 27 (зуб'я 31 якої знаходяться в зачепленні з зубьями 31 другої зубчастої шестірні 28). Таким чином, при обертанні першої зубчастої шестірні 27 починає обертатися і друга зубчаста шестірня 28, що жорстко закріплена на валу 29. При цьому буде обертатися і другий постійний магніт 33, закріплений на згаданому валу 29. Коли другий постійний магніт 33 почне обертатися, то він буде повертатися до першого постійного магніту 32 іншим полюсом (наприклад, N до S чи S до N) і притягати до себе перший постійний магніт 32 (згідно з тим, що різнойменні полюси постійних магнітів притягаються між собою, перший магніт 32, жорстко закріплений на затворі 3, буде притягуватися до магніту 33, закріпленому жорстко на валу 29 і який не має можливості подовжнього переміщення [3]). У зв'язку з тим, що технологічно постійні магніти 32 і 33 виконані з матеріалів, що володіють великою магнітною силою (від 1 до 10 кг/см2), те затвор 3 буде переміщатися в крайнє заднє положення, долаючи силу стиску демпфіруючої пружини 39. При цьому затвор 3 проходить над верхнім патроном 11, що знаходиться в передній секції магазина 5, і звільняє вищевказаний патрон 11 (у цей час патрон 11, що знаходиться в задній секції магазина 8, буде дозануреним перемичкою 45 до рівня, що не заважає проходженню над ним затвора 3). Переміщення затвора 3 у крайнє заднє положення буде приводити до обертання зубчастий вал 42, що розміщений у підшипниках качання 57, установлених, у свою чергу, в опорах 55 (на бічних стінках ствольної коробки 2). Обертання зубчастого вала 42 буде відбуватися за рахунок зачеплення зуб'ів 31 зубчастого вала 42 як із зубьями 31 затвора, так і з зубьями 31 рейки 48 згаданого затвора 3. У зв'язку з тим, що конструктивно зуб'я 31 зубчастого вала 42 виконані так, що знаходяться у зачепленні з зубьями 31 на зубчастій рейці 36 рухомої маси 35, то рухома маса 35 почне переміщатися по стволу 1 убік передньої стінки 40 захисного ко 54217 10 жуха 5. За час переміщення рухомої маси 35 по стволу 1 буде стискуватися демпфіруюча пружина 39 (накопичуючи енергію для запобігання удару рухомої маси 35 у крайньому передньому положенні по передній стінці 40 захисного кожуха 5, тому, що за час наближення першого постійного магніту 32 до другого постійного магніту 33 швидкість переміщення першого постійного магніту 32 буде збільшуватися). У крайньому задньому положенні затвор 3 упреться в демпфер 41, закріплений на обмежнику 37 (який виконаний на нижній частині 38 ствольної коробки 2 для недопущення удару магніту 32 по магніту 33, і, відповідно, жорсткого контакту затвора 3 з обмежником 37 вільного ходу затвора). У наступний період часу, коли електродвигун 23 забезпечить поворот першої зубчастої шестірні 27 і другої зубчастої шестірні 28 на кут більше 180°, другий постійний магніт 33, закріплений на валу 29, буде повертатися до першого постійного магніту 32 іншим полюсом. При цьому магніт 33, закріплений на валу 29, буде повертатися до магніту 32, закріпленому на затворі 3, однойменним полюсом (наприклад, N до N чи S до S). За наслідками цього магнітне поле (N/S) магніту 33 буде впливати на магніт 32, закріплений на затворі 3, і згаданий затвор 3 почне різко переміщатися убік патронника 54 під дією вищевказаних зусиль однойменних магнітних полів (N/S) від магнітів 32 і 33. Переміщуючись убік патронника 54, затвор 3 буде витягати верхній патрон 11 з передньої секції магазина 8 і досилати його в патронник 54 ствола 1. При повному досиланні патрона 11 у патронник 54 магнітні поля від магнітів 32 і 33 будуть мати максимальну величину і затвор 3 буде під дією магнітного поля замикати патрон 11 у патроннику 54 (див. фіг. 3). Також при повному досиланні патрона 11 у патронник 54 бойок 4 затвора буде наколювати капсуль патрона 11. Від запалення капсуля відбувається загоряння порохового заряду і відбувається виліт кулі з каналу 52 ствола 1. Куля, при проходженні по каналу 52 ствола 1, здобуває закручування завдяки нарізам 53, виконаним на внутрішній поверхні ствола 1. При вильоті кулі з каналу 52 ствола 1, порохові гази від згорілого пороху будуть впливати на дно гільзи патрона 11 і на кулю. Під впливом порохових газів гільза буде прагнути вилетіти з патронника 54, однак вона буде там замкнена магнітною силою від взаємодії однойменних полюсів магнітів 32 і 33. При цьому гільза буде впливати на затвор 3, намагаючись перебороти силу взаємодії однойменних магнітних полів (N/S) постійних магнітів 32 і 33. Гільза буде замкнена в патроннику 54 доти, поки магніт 33 не повернеться на деякий кут, при якому сили відштовхування різнойменних полюсів постійних магнітів почнуть зменшуватися, а сили притягання різнойменних полюсів - збільшуватися. При повороті другого постійного магніту 33 на ще більший кут почне відбуватися притягання першого постійного магніту 32 і, відповідно, затвора З, до другого постійного магніту 33. Таким чином, затвор 3 знову почне переміщатися в крайнє заднє положення, звільняючи верхній патрон 11, що знаходиться в передній секції магазина 8. Верхній патрон 11 буде 11 переміщатися убік відкритої частини магазина 8 під дією пружини 9, що упирається в подавач 10. При переміщенні затвора 3 у крайнє заднє положення також буде відбуватися повний витяг гільзи з патронника 54 і її екстракція через вікно 51, яке виконане у бічній стінці ствольної коробки 2 (див. фіг. 5). У процесі переміщення затвора 3 у крайнє заднє положення, сили взаємодії магнітних полів (N/S) магнітів 32 і 33 будуть збільшуватися (шляхом наближення магнітів 32 і 33 один до другого) накопичуючи енергію, а швидкість переміщення згаданого затвора 3 із закріпленим на ньому постійним магнітом 32 буде зменшуватися через стиск демпфіруючої пружини 39. Після того, як затвор 3 зупиниться в крайньому задньому положенні, вдаряючись об демпфер 41, відбудеться черговий поворот на деякий кут другого постійного магніту 33 відносно нерухомо закріпленого на затворі З першого постійного магніту 32, при цьому сили взаємодії різнойменних полюсів постійних магнітів 32 і 33 будуть зменшуватися, а сили взаємодії однойменних полюсів постійних магнітів 32 і 33 будуть збільшуватися. Під дією магнітного поля (N/S) від магніту 32 стосовно магніту 33, затвор 3 почне різко переміщуватися убік патронника 54, витягуючи черговий верхній патрон 11 з магазина 8 і досилаючи його (патрон 11) у згаданий патронник 54. При повному досиланні патрона 11 у патронник 54 магнітні поля від магнітів 32 і 33 будуть мати максимальну величину і затвор 3 буде під дією сумарного магнітного поля замикати патрон 11 у патроннику 54 (див. фіг. 3). Також при повному досиланні патрона 11 у патронник 54 бойок 4 затвора З буде наколювати капсуль патрона 11. Від запалення капсуля буде здійснюватися запалення порохового заряду і відбуватися виліт кулі з каналу 52 ствола 1. Куля, при проходженні по каналу 52 ствола 1, отримує ефект закручування завдяки нарізам 53, виконаним на внутрішній поверхні ствола 1. У момент пострілу спрацьовує компенсатор віддачі (виконаний у районі дульного зрізу 20 у вигляді декількох, наприклад, двох наскрізних щілинних вирізів 19). Робота активно-реактивного дульного компенсатора віддачі зводиться до наступного. Водночас з вильотом кулі з каналу 52 ствола 1, порохові гази будуть впливати на кулю і, проходячи крізь згадані щілинні вирізи 19 останнього в зворотний бік, будуть зменшувати реакцію віддачі зброї і її підкидання нагору (реакція R3) (див. фіг. 11). При цьому частина порохових газів викидається в напрямку польоту кулі, а частина - через щілинні вирізи 19 приділяється убік (нагору) під кутом назад стосовно подовжньої осі ствола 1. При цьому порохові гази впливають на робочі поверхні щілинних вирізів 19 (реакція R3 -фіг. 11) у їхній площині і викликають розкладання сил реакції на реакцію Rk, що спрямована уздовж осі ствола 1, і реакцію R, що спрямована перпендикулярно осі ствола 1. При стрільбі, що супроводжується вильотом кулі з каналу 52 ствола 1, порохові гази від згорілого пороху будуть впливати на дно гільзи патрона 11 (реакція R1, див. фіг. 11) і на кулю. Під впливом порохових газів і реакції R1 гільза буде 54217 12 намагатися виштовхнутися з патронника 54. У процесі переміщення затвора 3 у крайнє заднє положення, згаданий затвор 3 буде впливати на зубчастий вал 42 за допомогою зуб'ів 31. За час переміщення затвора 3 у крайнє заднє положення зубчастий вал 42 буде провертатися в підшипниках 56 (розміщених в опорах 55). При цьому зубчастий вал 42 буде впливати на зубчасту рейку 36 і переміщати її разом з рухомою масою 35 у напрямку пострілу крізь виріз у силовому виступі ствольної коробки (див. фіг. 2-3). Зубчаста рейка 36, будучи зв'язаною жорстко з рухомою масою 35, буде переміщати згадану рухому масу 35 убік передньої стінки 40 захисного кожуха 5. Демпфіруюча пружина 39 при цьому буде стискуватися, накопичуючи енергію. Таким чином, різко переміщаючись у крайнє заднє положення затвор 3 буде також різко переміщати рухому масу 35 убік передньої стінки 40 захисного кожуха 5. При цілком стиснутій демпфіруючій пружині 39 відбудеться удар рухомої маси 35 по передній стінці 40 захисного кожуха 5, при цьому з'явиться реакція R2, спрямована в зворотний бік щодо реакції R1. Конструктивне і масове виконання рухомої маси 35 забезпечить рівність реакцій R1 і R2 (додавання реакцій буде приводити до їхньої ліквідації (R1+R2=0)). Переміщення рухомої маси 35 у зворотний бік затвора 3 буде сприяти демпфіруванню реакції віддачі при кожному пострілі. При стрільбі (при зворотно-поступальному переміщенні рухомої маси 35 щодо ствола 1) рухома маса 35 своїми пластинками 50 буде періодично виштовхувати 5 нагріте стволом 1 повітря з-під захисного кожуха 5 зброї через вентиляційні отвори 18 захисного кожуха 5, і утягувати усередину зазначеного захисного кожуха 5 більш холодне повітря через згадані вентиляційні отвори 18. При цьому буде утворюватися примусове охолодження ствола 1 шляхом перемішування мас повітря, що знаходиться усередині захисного кожуха 5 зброї. При зворотно-поступальному переміщенні рухомої маси 35 щодо ствола 1, згадана рухома маса 35 буде ковзати по стволу. 1 за рахунок прокладки 49, фізико-хімічні характеристики якої забезпечують переміщення рухомої маси 35 щодо ствола 1 у всьому експлуатаційному діапазоні температур і нагрівання ствола 1 з мінімальним коефіцієнтом тертя. Для припинення стрільби стрільцю досить зняти зусилля зі спускового гачка 6. При цьому під дією додаткової пружини 44 спусковий гачок 6 повертається на своїй осі і розмикає електричний ланцюг між елементом 25 керування електродвигуном 23 і джерелом живлення 21, припиняючи подачу енергії від джерела живлення 21 до згаданого електродвигуна 23. Обертання ротора електродвигуна 23, а отже, і зубчастих шестірень 27 і 28 – припиниться. Також припиниться обертання другого постійного магніту 33 відносно першого постійного магніту 32. Це призведе до того, що у відповідності до вищезазначеного затвор 3 зупиниться в одному з положень, яке буде обумовлено взаємним розташуванням полюсів магнітів 32 і 33. 13 Для поновлення стрільби стрілець повинний натиснути пальцем руки на спусковий гачок 6, при цьому відбудеться замикання електричного ланцюга від джерела живлення 21 до електродвигуна 23. Процес роботи автоматики пістолета-кулемета відновиться аналогічно тому, як зазначено в етапі опису роботи щодо виробництва пострілу. Стрільба ведеться, наприклад, до повного витрачання патронів 11 з передньої секції магазина 8. Після закінчення стрільби (при повному витрачанні патронів 11 з передньої секції магазина 8) стрілок знімає палець зі спускового гачка 6, а руку - з рукоятки 13 для утримання зброї. При цьому звільняється важіль 17 автоматичного запобіжника і запобіжник 26 розмикає електричний ланцюг, що забезпечує подачу енергії від джерела живлення 21 до електродвигуна 23 через елемент 25 керування електродвигуном. Затвор 3 може знаходиться при цьому в одному з крайніх положень у залежності від дії магнітних полів (N/S) постійного магніту 32, закріпленого на задній частині 34 затвора 3, і постійного магніту 33, закріпленого на валу 29 (тому, що магніти 32 і 33 можуть бути звернені один до другого як однойменними полюсами, наприклад, N до N чи S до S, так і різнойменними полюсами, наприклад, N до S). Далі стрілець натискає на засувку 16 магазина і магазин під дією сили розжимання пружини 9, що знаходиться в задній секції магазина 8 у більш стиснутому стані (за рахунок дозанурення верхнього патрона 11 перемичкою 45), виштовхується з порожнини горловини 12. Стрілець виймає магазин 8 цілком з порожнини горловини 12 і повертає його так, щоб 54217 14 патрони 11 своїми кулями були спрямовані убік патронника 54. Далі стрілець уводить магазин 8 у горловину 12. При повному введенні магазина 8 у горловину 12 він (магазин 8) фіксується в ній за допомогою засувки 16. У такому положенні магазина 8 перемичка 45 призводить дозанурення подавача 10, що знаходиться в задній секції магазина 8 (у який немає патронів 11). Стрільба ведеться, наприклад, до повного витрачання патронів 11 як з передньої секції магазина 8, так і магазина в цілому. Порожній магазин 8 витягається з горловини 12 і заміняється на новий. Після спорядження зброї новим магазином 8 з патронами 11, усі вищеописані операції повторюються. Підвищення ефективності використання пістолета-кулемета, який заявляється, у порівнянні з прототипом, досягається за рахунок поліпшення ергономічних і тактико-технічних характеристик зброї, зменшення часу на підготовку зброї до бойового застосування. Джерела інформації 1. А.Б. Жук «Винтовки и автоматы», М., Военное издательство, 1988г., стор. 101-102, мал. 76 аналог. 2. А.Б. Жук «Винтовки и автоматы», М., Военное издательство, 1988г., стор. 108, раздел «68. Израиль», стр.132, мал. 68-1, 68-3 - прототип. 3. О.В. Пьоришкін, Н.О. Родіна «Фізика», підручник для 8 класу середньої школи, переклад з російської, 12-ті видання, Київ, Радянська школа, 1992, «§59. Постійні магніти. Магнітне поле постійних магнітів», стор. 118-120. 15 54217 16 17 54217 18 19 54217 20 21 Комп’ютерна верстка Д. Шеверун 54217 Підписне 22 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
