Пістолет-кулемет

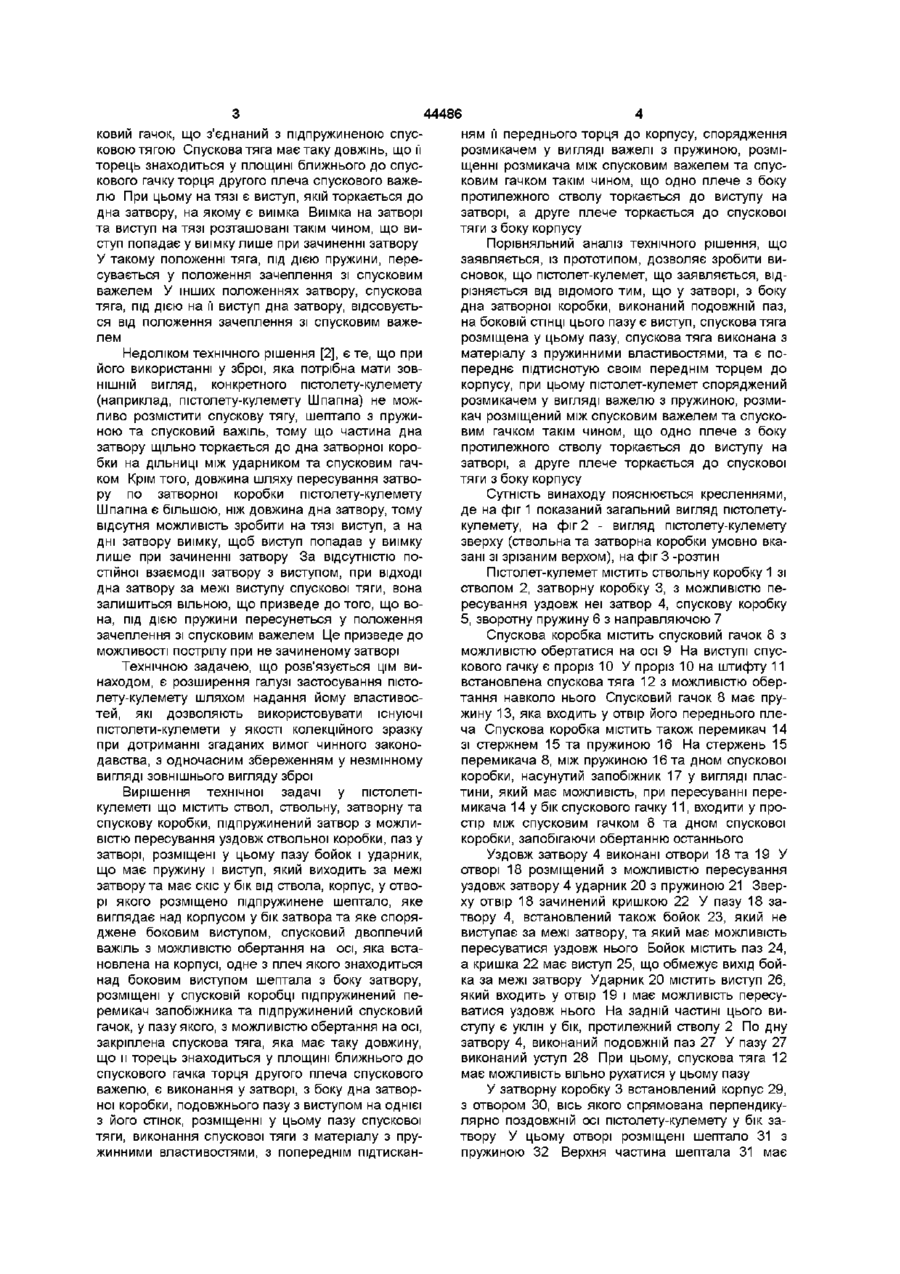

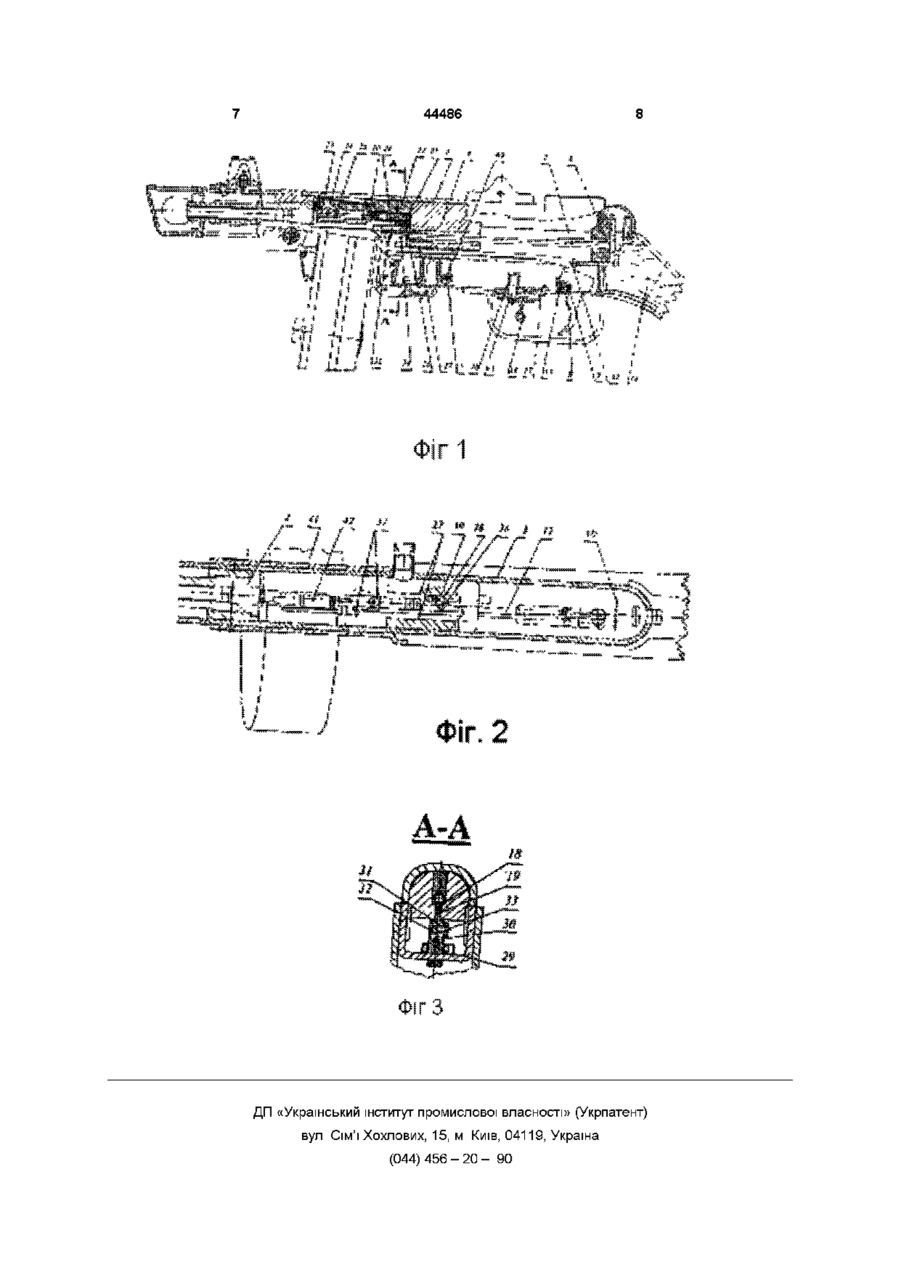

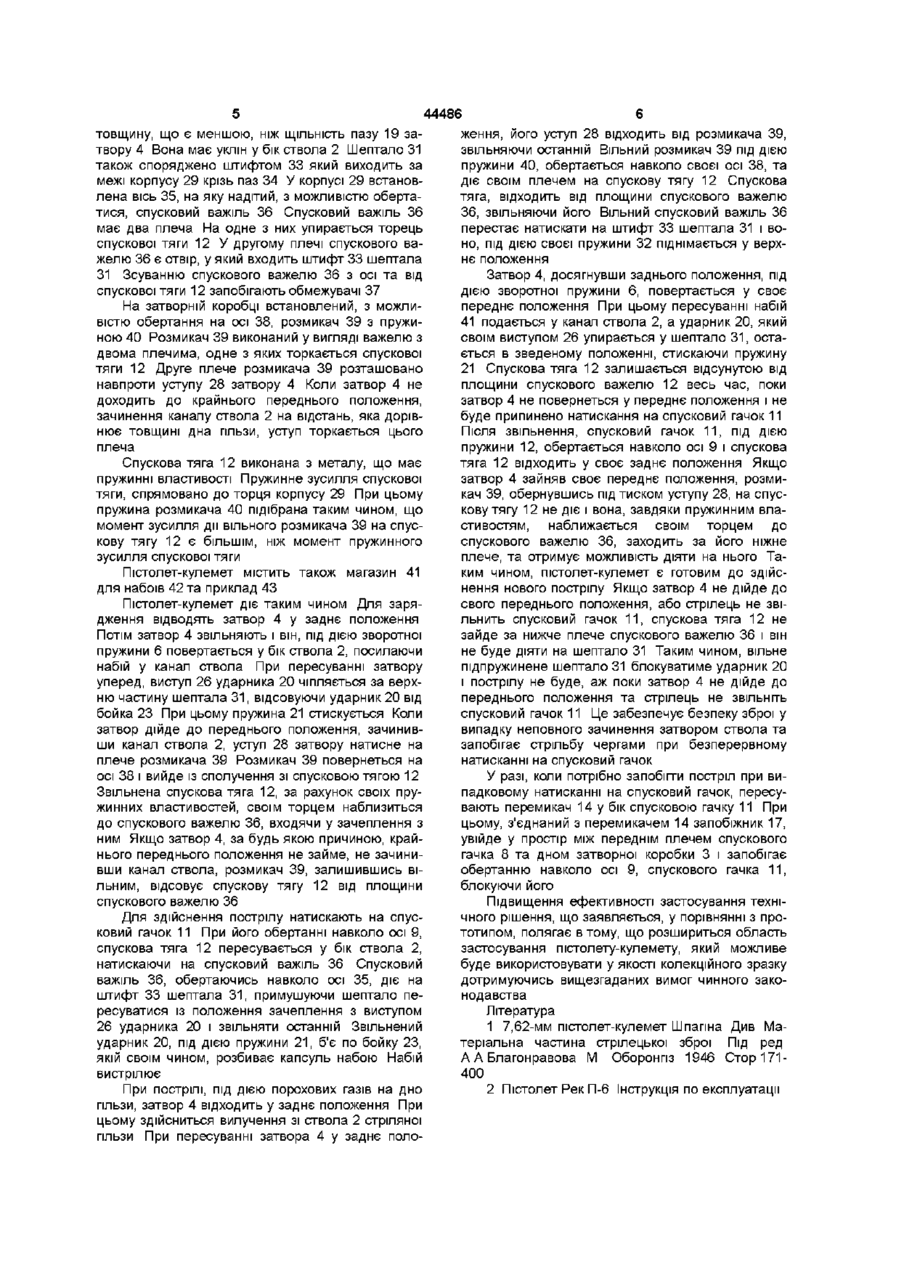

Пістолет-кулемет, що містить ствол, ствольну, затворну та спускову коробки, підпружинений затвор з можливістю пересування уздовж ствольної коробки, паз у затворі, розміщені у цьому пазу бойок і ударник, що має пружину і виступ, який виходить за межі затвору та має скіс у бік від ствола, корпус, у отворі якого розміщено підпружинене шептало, яке виглядає над корпусом у бік затвора та яке споряджене боковим виступом, спусковий двоплечий важіль з можливістю обертання на осі, яка встановлена на корпусі, одне з плечей якого знаходиться над боковим виступом шептала з боку затвора, розміщені у спусковій коробці підпру жинений перемикач запобіжника та підпружинений спусковий гачок, у пазу якого з можливістю обертання на осі закріплена спускова тяга, яка має таку довжину, що и торець знаходиться у площині ближнього до спускового гачка торця другого плеча спускового важеля, який відрізняється тим, що у затворі, з боку дна затворної коробки, виконаний Винахід відноситься до області озброєння, зокрема до стрілецької зброї, а саме до пістолетівкулеметів Відомий пістолет-кулемет [1] що містить спускову коробку, у якої розміщений спусковий важіль з виступом та пружиною, який має можливість обертатися навколо осі під дією спускового гачку, а також вільний затвор, що має можливість пересуватися уздовж ствольної коробки Затвор споряджений бойовим виступом, фіксованим виступаючим бойком та зворотною пружиною При цьому спусковий важіль, коли на нього не діє спусковий гачок, має можливість, під дією своєї пружини, зайняти таке положення, коли його виступ буде чіпляти бойовий виступ затвору, затримуючи його у задньому положенні Пістолет-кулемет діє таким чином, що при відведенні затвору у заднє положення, він, своїм виступом, зачіпляється за виступ спускового важелю При натисканні на спусковий гачок, під його дією спусковий важіль звільняє затвор і він іде уперед, посилаючи набій до стволу При досягненні затвором переднього положення, бойок, що виступає, розбиває капсуль набою Якщо постійно натискати на спусковий гачок, стрільба триватиме безперервно Недоліком пістолету-куле мету [1] є те, що він не придатний для використання у якості зразку зброї, що зберігається у приватних колекціях Це обумовлено тим, що у країнах, де дозволено збирати приватні колекції зброї, чинним законодавством заборонено зберігати стрілецьку зброю, яка придатна вести безперервний вогонь (чергами) та у якої, до натискання на спусковий гачок, не було проведене посилання набою у ствол і зачинення ствола затвором Найбільш близьким технічним рішенням, обраним у якості прототипу, є пістолет, [2], що містить ствол, рамку і вільний затвор з можливістю пересування уздовж рамки У поздовжньому пазу затвору розміщений підпружінений бойок з виступом, що виходить за межі затвору У отворі рамці розміщено підпружинене шептало, яке виглядає над рамкою у бік затвору та має боковий виступ На рамці є вісь, на якій встановлений, з можливістю обертання, двоплечій спусковий важіль, одне з плеч якого знаходиться над боковим виступом шептала с боку затвору Рамка також містить спус подовжній паз, на боковій СТІНЦІ ЦЬОГО паза є ви ступ, спускова тяга розміщена у цьому пазу, спускова тяга виконана з матеріалу з пружинними властивостями, та є попередньо підтиснутою своїм переднім торцем до корпусу, при цьому пістолеткулемет споряджений розмикачем у вигляді важеля з пружиною, розмикач розміщений між спусковим важелем та спусковим гачком таким чином, що одне плече з боку протилежного ствола торкається до виступу на затворі, а друге плече торкається до спускової тяги з боку корпусу (О 00 44486 ковии гачок, що з єднаний з підпружиненою спусням її переднього торця до корпусу, спорядження ковою тягою Спускова тяга має таку довжінь, що її розмикачем у вигляді важелі з пружиною, розміторець знаходиться у площині ближнього до спусщенні розмикача між спусковим важелем та спускового гачку торця другого плеча спускового важековим гачком такім чином, що одно плече з боку лю При цьому на тязі є виступ, якій торкається до протилежного стволу торкається до виступу на дна затвору, на якому є виїмка Виїмка на затворі затворі, а друге плече торкається до спускової та виступ на тязі розташовані такім чином, що витяги з боку корпусу ступ попадає у виїмку лише при зачиненні затвору Порівняльний аналіз технічного рішення, що У такому положенні тяга, під дією пружини, перезаявляється, із прототипом, дозволяє зробити висувається у положення зачеплення зі спусковим сновок, що пістолет-кулемет, що заявляється, відважелем У інших положеннях затвору, спускова різняється від відомого тим, що у затворі, з боку тяга, під дією на її виступ дна затвору, відсовуєтьдна затворної коробки, виконаний подовжній паз, ся від положення зачеплення зі спусковим важена боковій СТІНЦІ цього пазу є виступ, спускова тяга лем розміщена у цьому пазу, спускова тяга виконана з матеріалу з пружинними властивостями, та є поНедоліком технічного рішення [2], є те, що при переднє підтиснотую своїм переднім торцем до його використанні у зброї, яка потрібна мати ЗОВкорпусу, при цьому пістолет-кулемет споряджений НІШНІЙ вигляд, конкретного пістолету-кулемету розмикачем у вигляді важелю з пружиною, розми(наприклад, пістолету-кулемету Шпапна) не можкач розміщений між спусковим важелем та спусколиво розмістити спускову тягу, шептало з пруживим гачком такім чином, що одно плече з боку ною та спусковий важіль, тому що частина дна протилежного стволу торкається до виступу на затвору щільно торкається до дна затворної корозатворі, а друге плече торкається до спускової бки на ДІЛЬНИЦІ між ударником та спусковим гачтяги з боку корпусу ком Крім того, довжина шляху пересування затвору по затворної коробки пістолету-кулемету Сутність винаходу пояснюється кресленнями, Шпапна є більшою, ніж довжина дна затвору, тому де на фіг 1 показаний загальний вигляд пістолетувідсутня можливість зробити на тязі виступ, а на кулемету, на фіг 2 - вигляд пістолету-кулемету дні затвору виїмку, щоб виступ попадав у виїмку зверху (ствольна та затворна коробки умовно вкалише при зачиненні затвору За відсутністю позані зі зрізаним верхом), на фіг 3 -розтин стійної взаємодії затвору з виступом, при ВІДХОДІ Пістолет-кулемет містить ствольну коробку 1 зі дна затвору за межі виступу спускової тяги, вона стволом 2, затворну коробку 3, з можливістю пезалишиться вільною, що призведе до того, що воресування уздовж неї затвор 4, спускову коробку на, під дією пружини пересунеться у положення 5, зворотну пружину 6 з направляючою 7 зачеплення зі спусковим важелем Це призведе до Спускова коробка містить спусковий гачок 8 з можливості пострілу при не зачиненому затворі можливістю обертатися на осі 9 На виступі спускового гачку є проріз 10 У проріз 10 на штифту 11 Технічною задачею, що розв'язується цім вивстановлена спускова тяга 12 з можливістю обернаходом, є розширення галузі застосування пістотання навколо нього Спусковий гачок 8 має прулету-кулемету шляхом надання йому властивосжину 13, яка входить у отвір його переднього плетей, які дозволяють використовувати існуючі ча Спускова коробка містить також перемикач 14 пістолети-кулемети у якості колекційного зразку зі стержнем 15 та пружиною 16 На стержень 15 при дотриманні згаданих вимог чинного законоперемикача 8, між пружиною 16 та дном спускової давства, з одночасним збереженням у незмінному коробки, насунутий запобіжник 17 у вигляді пласвигляді зовнішнього вигляду зброї тини, який має можливість, при пересуванні переВирішення технічної задачі у пістолетімикача 14 у бік спускового гачку 11, входити у прокулеметі що містить ствол, ствольну, затворну та стір між спусковим гачком 8 та дном спускової спускову коробки, підпружинений затвор з можликоробки, запобігаючи обертанню останнього вістю пересування уздовж ствольної коробки, паз у затворі, розміщені у цьому пазу бойок і ударник, Уздовж затвору 4 виконані отвори 18 та 19 У що має пружину і виступ, який виходить за межі отворі 18 розміщений з можливістю пересування затвору та має скіс у бік від ствола, корпус, у отвоуздовж затвору 4 ударник 20 з пружиною 21 Зверрі якого розміщено підпружинене шептало, яке ху отвір 18 зачинений кришкою 22 У пазу 18 завиглядає над корпусом у бік затвора та яке спорятвору 4, встановлений також бойок 23, який не джене боковим виступом, спусковий двоплечий виступає за межі затвору, та який має можливість важіль з можливістю обертання на осі, яка встапересуватися уздовж нього Бойок містить паз 24, новлена на корпусі, одне з плеч якого знаходиться а кришка 22 має виступ 25, що обмежує вихід бойнад боковим виступом шептала з боку затвору, ка за межі затвору Ударник 20 містить виступ 26, розміщені у спусковій коробці підпружинений пеякий входить у отвір 19 і має можливість пересуремикач запобіжника та підпружинений спусковий ватися уздовж нього На задній частині цього вигачок, у пазу якого, з можливістю обертання на осі, ступу є уклін у бік, протилежний стволу 2 По дну закріплена спускова тяга, яка має таку довжину, затвору 4, виконаний подовжній паз 27 У пазу 27 що и торець знаходиться у площині ближнього до виконаний уступ 28 При цьому, спускова тяга 12 спускового гачка торця другого плеча спускового має можливість вільно рухатися у цьому пазу важелю, є виконання у затворі, з боку дна затворУ затворну коробку 3 встановлений корпус 29, ної коробки, подовжнього пазу з виступом на однієї з отвором ЗО, вісь якого спрямована перпендикуз його стінок, розміщенні у цьому пазу спускової лярно поздовжній осі пістолету-кулемету у бік затяги, виконання спускової тяги з матеріалу з прутвору У цьому отворі розміщені шептало 31 з жинними властивостями, з попереднім підтисканпружиною 32 Верхня частина шептала 31 має товщину, що є меншою, ніж ЩІЛЬНІСТЬ пазу 19 затвору 4 Вона має уклін у бік ствола 2 Шептало 31 також споряджено штифтом 33 який виходить за межі корпусу 29 крізь паз 34 У корпусі 29 встановлена вісь 35, на яку надітий, з можливістю обертатися, спусковий важіль 36 Спусковий важіль 36 має два плеча На одне з них упирається торець спускової тяги 12 У другому плечі спускового важелю 36 є отвір, у який входить штифт 33 шептала 31 Зсуванню спускового важелю 36 з осі та від спускової тяги 12 запобігають обмежувачі 37 На затворній коробці встановлений, з можливістю обертання на осі 38, розмикач 39 з пружиною 40 Розмикач 39 виконаний у вигляді важелю з двома плечима, одне з яких торкається спускової тяги 12 Друге плече розмикача 39 розташовано навпроти уступу 28 затвору 4 Коли затвор 4 не доходить до крайнього переднього положення, зачинення каналу ствола 2 на відстань, яка дорівнює товщині дна гільзи, уступ торкається цього плеча Спускова тяга 12 виконана з металу, що має пружинні властивості Пружинне зусилля спускової тяги, спрямовано до торця корпусу 29 При цьому пружина розмикача 40 підібрана таким чином, що момент зусилля дії вільного розмикача 39 на спускову тягу 12 є більшім, ніж момент пружинного зусилля спускової тяги Пістолет-кулемет містить також магазин 41 для набоїв 42 та приклад 43 Пістолет-кулемет діє таким чином Для зарядження відводять затвор 4 у заднє положення Потім затвор 4 звільняють і він, під дією зворотної пружини 6 повертається у бік ствола 2, посилаючи набій у канал ствола При пересуванні затвору уперед, виступ 26 ударника 20 чіпляється за верхню частину шептала 31, відсовуючи ударник 20 від бойка 23 При цьому пружина 21 стискується Коли затвор дійде до переднього положення, зачинивши канал ствола 2, уступ 28 затвору натисне на плече розмикача 39 Розмикач 39 повернеться на осі 38 і вийде із сполучення зі спусковою тягою 12 Звільнена спускова тяга 12, за рахунок своїх пружинних властивостей, своїм торцем наблизиться до спускового важелю 36, входячи у зачеплення з ним Якщо затвор 4, за будь якою причиною, крайнього переднього положення не займе, не зачинивши канал ствола, розмикач 39, залишившись вільним, відсовує спускову тягу 12 від площини спускового важелю 36 Для здійснення пострілу натискають на спусковий гачок 11 При його обертанні навколо осі 9, спускова тяга 12 пересувається у бік ствола 2, натискаючи на спусковий важіль 36 Спусковий важіль 36, обертаючись навколо осі 35, діє на штифт 33 шептала 31, примушуючи шептало пересуватися із положення зачеплення з виступом 26 ударника 20 і звільняти останній Звільнений ударник 20, під дією пружини 21, б'є по бойку 23, якій своїм чином, розбиває капсуль набою Набій вистрілює При пострілі, під дією порохових газів на дно гільзи, затвор 4 відходить у заднє положення При цьому здійсниться вилучення зі ствола 2 стріляної гільзи При пересуванні затвора 4 у заднє поло 44486 ження, його уступ 28 відходить від розмикача 39, звільняючи останній Вільний розмикач 39 під дією пружини 40, обертається навколо своєї осі 38, та діє своїм плечем на спускову тягу 12 Спускова тяга, відходить від площини спускового важелю 36, звільняючи його Вільний спусковий важіль 36 перестає натискати на штифт 33 шептала 31 і воно, під дією своєї пружини 32 піднімається у верхнє положення Затвор 4, досягнувши заднього положення, під дією зворотної пружини 6, повертається у своє переднє положення При цьому пересуванні набій 41 подається у канал ствола 2, а ударник 20, який своїм виступом 26 упирається у шептало 31, остається в зведеному положенні, стискаючи пружину 21 Спускова тяга 12 залишається відсунутою від площини спускового важелю 12 весь час, поки затвор 4 не повернеться у переднє положення і не буде припинено натискання на спусковий гачок 11 Після звільнення, спусковий гачок 11, під дією пружини 12, обертається навколо осі 9 і спускова тяга 12 відходить у своє заднє положення Якщо затвор 4 зайняв своє переднє положення, розмикач 39, обернувшись під тиском уступу 28, на спускову тягу 12 не діє і вона, завдяки пружинним властивостям, наближається своїм торцем до спускового важелю 36, заходить за його ніжне плече, та отримує можливість діяти на нього Таким чином, пістолет-кулемет є готовим до здійснення нового пострілу Якщо затвор 4 не дійде до свого переднього положення, або стрілець не звільнить спусковий гачок 11, спускова тяга 12 не зайде за нижче плече спускового важелю 36 і він не буде діяти на шептало 31 Таким чином, вільне підпружинене шептало 31 блокуватиме ударник 20 і пострілу не буде, аж поки затвор 4 не дійде до переднього положення та стрілець не ЗВІЛЬНІТЬ спусковий гачок 11 Це забезпечує безпеку зброї у випадку неповного зачинення затвором ствола та запобігає стрільбу чергами при безперервному натисканні на спусковий гачок У разі, коли потрібно запобігти постріл при випадковому натисканні на спусковий гачок, пересувають перемикач 14 у бік спусковою гачку 11 При цьому, з'єднаний з перемикачем 14 запобіжник 17, увійде у простір між переднім плечем спускового гачка 8 та дном затворної коробки 3 і запобігає обертанню навколо осі 9, спускового гачка 11, блокуючи його Підвищення ефективності застосування технічного рішення, що заявляється, у порівнянні з прототипом, полягає втому, що розшириться область застосування пістолету-кулемету, який можливе буде використовувати у якості колекційного зразку дотримуючись вищезгаданих вимог чинного законодавства Література 1 7,62-мм пістолет-кулемет Шпапна Див Матеріальна частина стрілецької зброї Під ред А А Благонравова М Оборонпз 1946 Crop 171400 2 Пістолет Рек П-6 Інструкція по експлуатації 44486 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
