Спосіб знищення наземних/надводних цілей за допомогою ударних безпілотних літальних апаратів

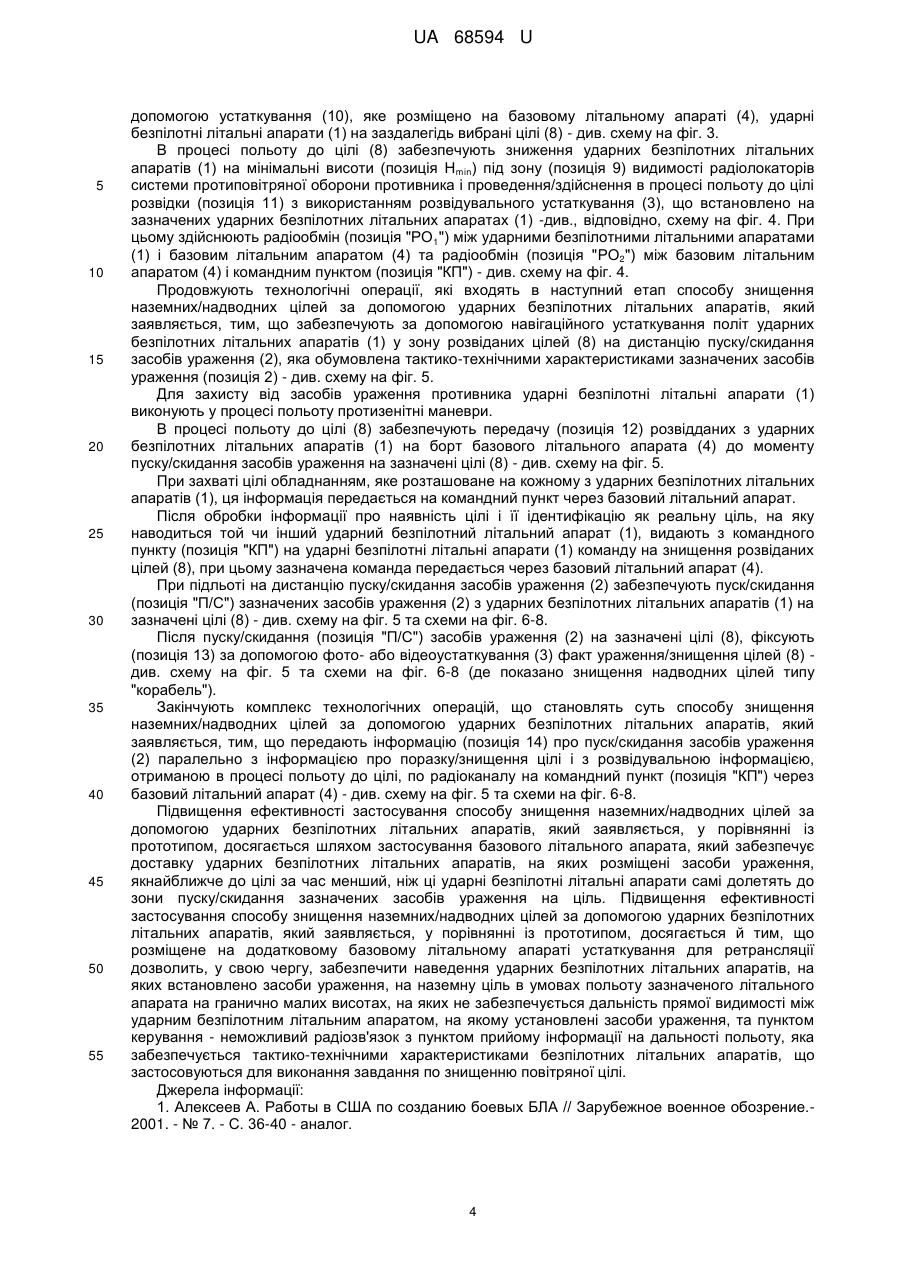

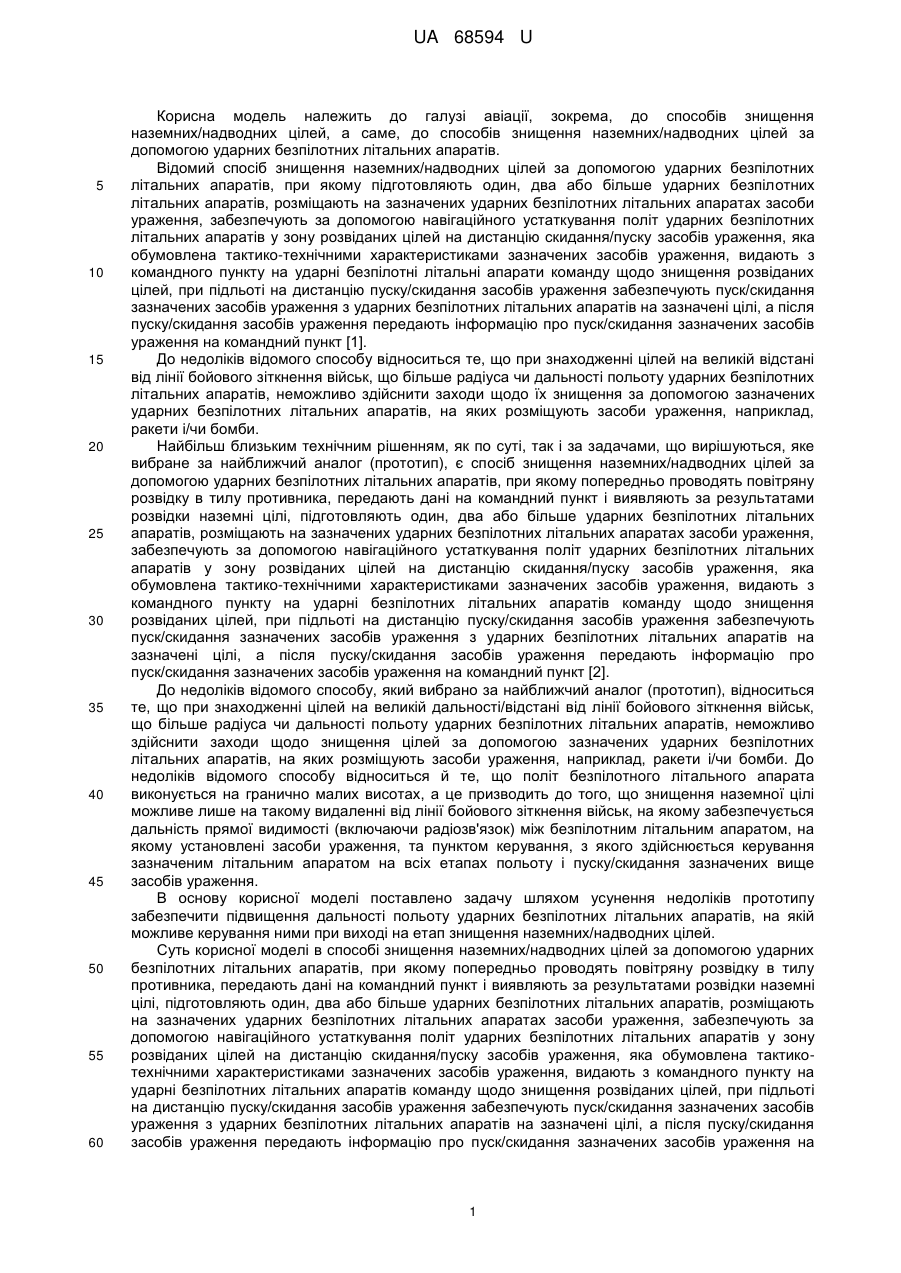

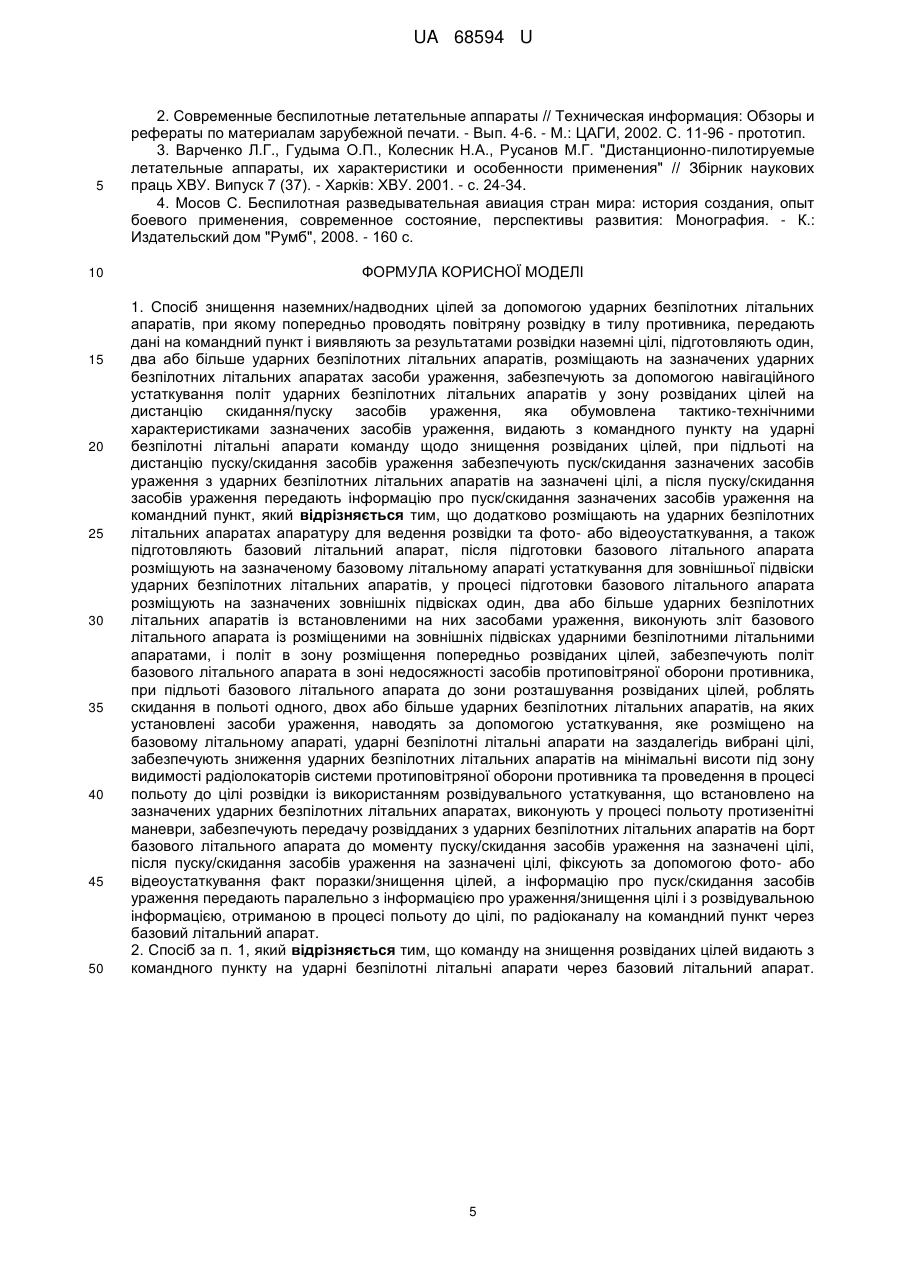

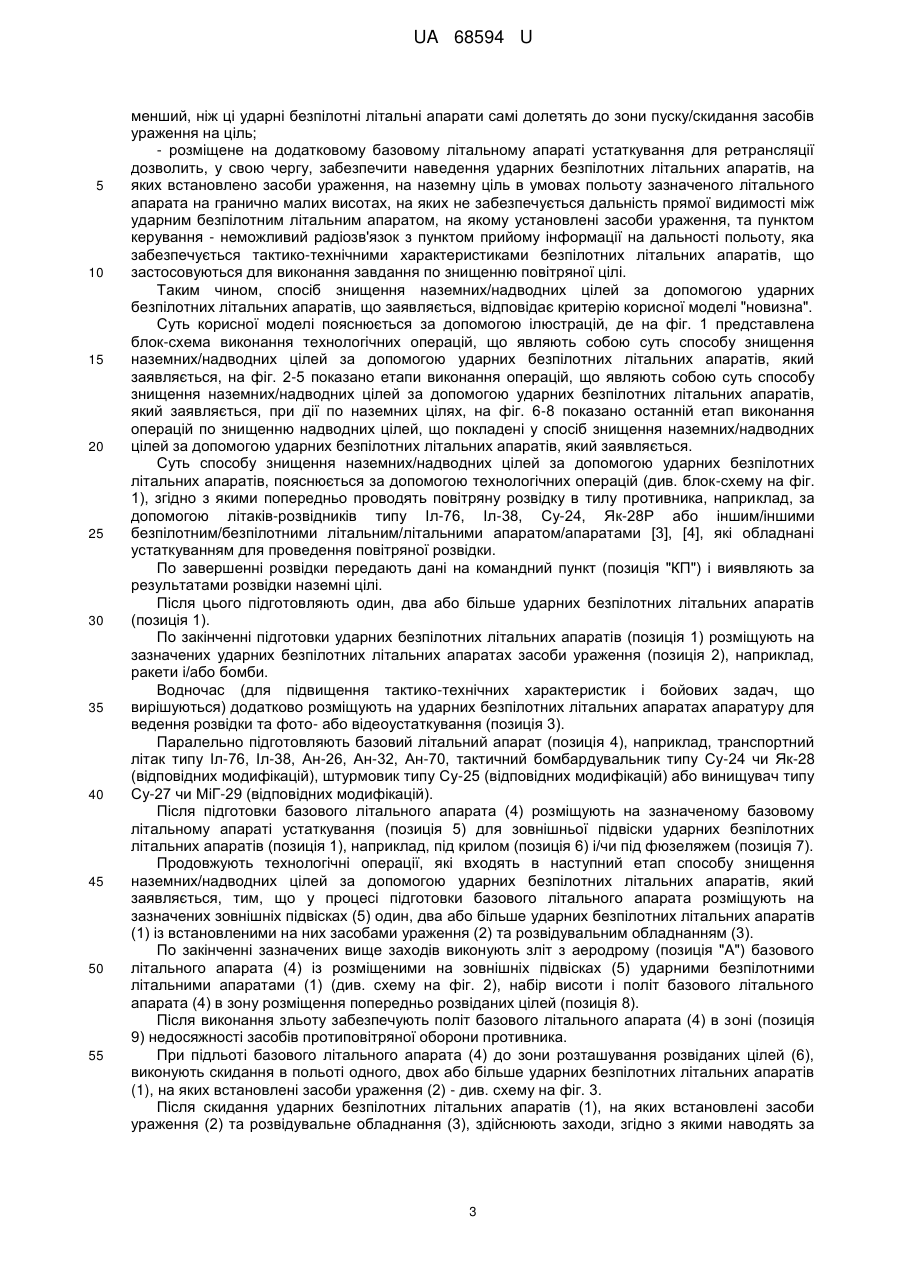

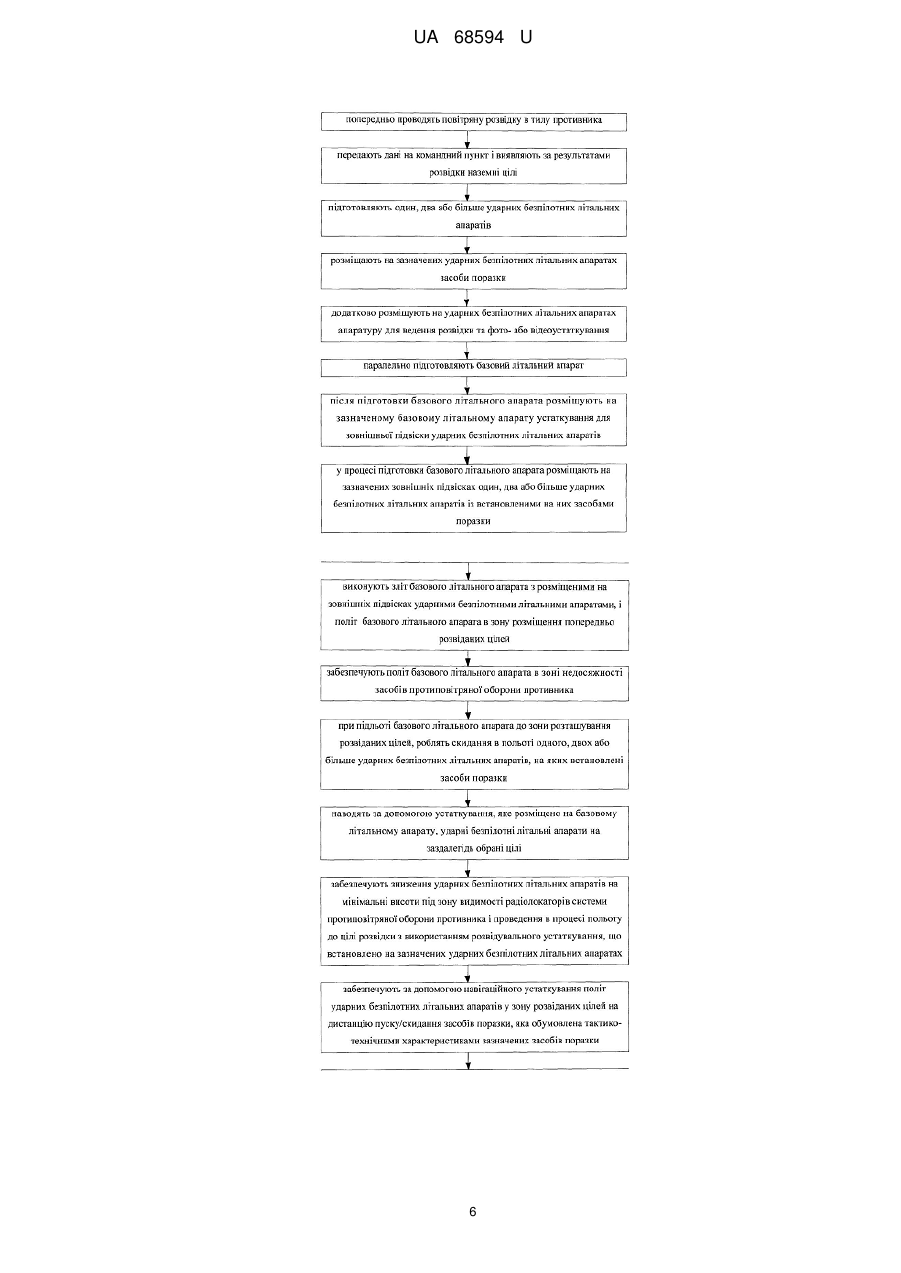

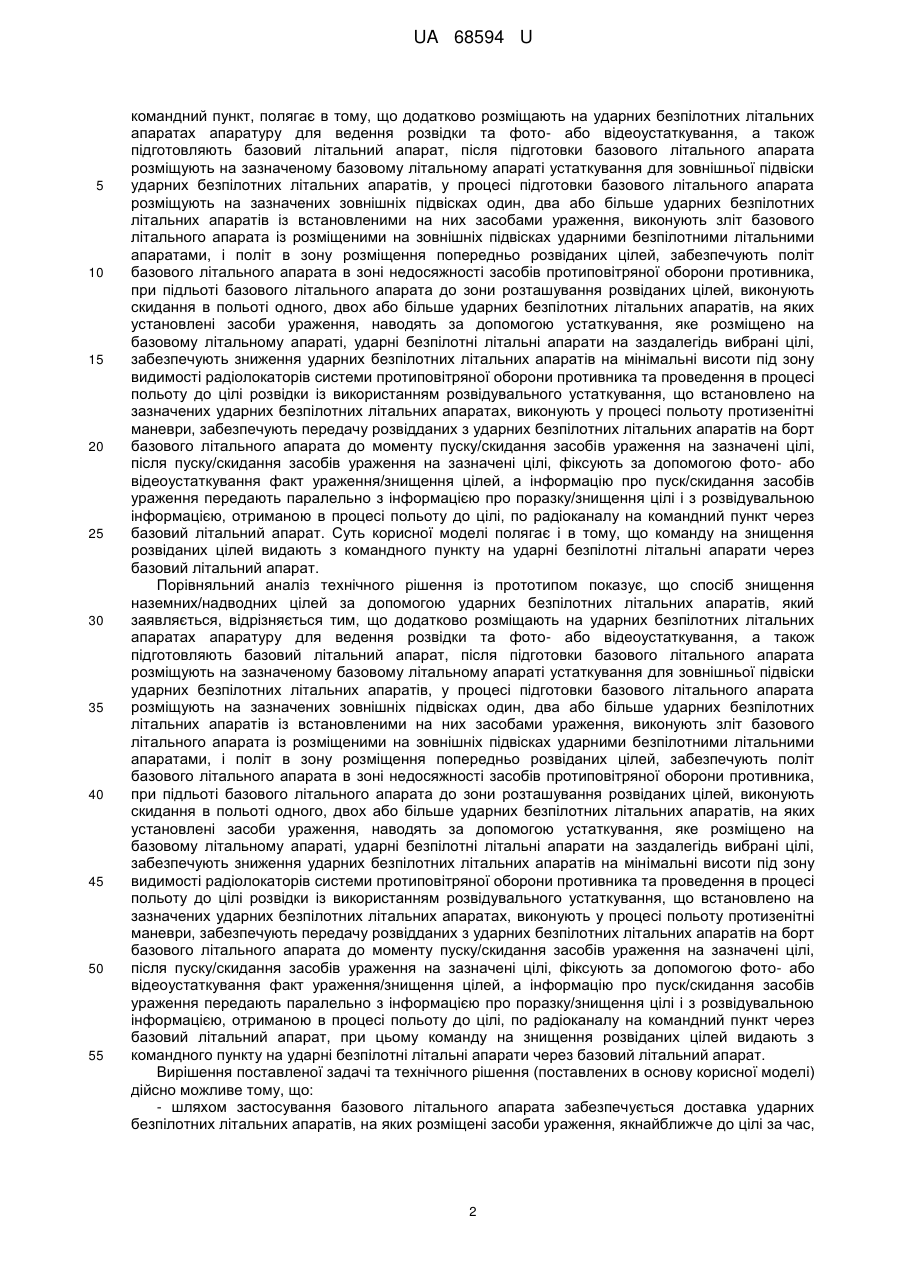

Реферат: Спосіб знищення наземних/надводних цілей за допомогою ударних безпілотних літальних апаратів, при якому додатково розміщають на ударних безпілотних літальних апаратах апаратуру для ведення розвідки та фото- або відеоустаткування, а також підготовляють базовий літальний апарат. UA 68594 U (12) UA 68594 U UA 68594 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі авіації, зокрема, до способів знищення наземних/надводних цілей, а саме, до способів знищення наземних/надводних цілей за допомогою ударних безпілотних літальних апаратів. Відомий спосіб знищення наземних/надводних цілей за допомогою ударних безпілотних літальних апаратів, при якому підготовляють один, два або більше ударних безпілотних літальних апаратів, розміщають на зазначених ударних безпілотних літальних апаратах засоби ураження, забезпечують за допомогою навігаційного устаткування політ ударних безпілотних літальних апаратів у зону розвіданих цілей на дистанцію скидання/пуску засобів ураження, яка обумовлена тактико-технічними характеристиками зазначених засобів ураження, видають з командного пункту на ударні безпілотні літальні апарати команду щодо знищення розвіданих цілей, при підльоті на дистанцію пуску/скидання засобів ураження забезпечують пуск/скидання зазначених засобів ураження з ударних безпілотних літальних апаратів на зазначені цілі, а після пуску/скидання засобів ураження передають інформацію про пуск/скидання зазначених засобів ураження на командний пункт [1]. До недоліків відомого способу відноситься те, що при знаходженні цілей на великій відстані від лінії бойового зіткнення військ, що більше радіуса чи дальності польоту ударних безпілотних літальних апаратів, неможливо здійснити заходи щодо їх знищення за допомогою зазначених ударних безпілотних літальних апаратів, на яких розміщують засоби ураження, наприклад, ракети і/чи бомби. Найбільш близьким технічним рішенням, як по суті, так і за задачами, що вирішуються, яке вибране за найближчий аналог (прототип), є спосіб знищення наземних/надводних цілей за допомогою ударних безпілотних літальних апаратів, при якому попередньо проводять повітряну розвідку в тилу противника, передають дані на командний пункт і виявляють за результатами розвідки наземні цілі, підготовляють один, два або більше ударних безпілотних літальних апаратів, розміщають на зазначених ударних безпілотних літальних апаратах засоби ураження, забезпечують за допомогою навігаційного устаткування політ ударних безпілотних літальних апаратів у зону розвіданих цілей на дистанцію скидання/пуску засобів ураження, яка обумовлена тактико-технічними характеристиками зазначених засобів ураження, видають з командного пункту на ударні безпілотних літальних апаратів команду щодо знищення розвіданих цілей, при підльоті на дистанцію пуску/скидання засобів ураження забезпечують пуск/скидання зазначених засобів ураження з ударних безпілотних літальних апаратів на зазначені цілі, а після пуску/скидання засобів ураження передають інформацію про пуск/скидання зазначених засобів ураження на командний пункт [2]. До недоліків відомого способу, який вибрано за найближчий аналог (прототип), відноситься те, що при знаходженні цілей на великій дальності/відстані від лінії бойового зіткнення військ, що більше радіуса чи дальності польоту ударних безпілотних літальних апаратів, неможливо здійснити заходи щодо знищення цілей за допомогою зазначених ударних безпілотних літальних апаратів, на яких розміщують засоби ураження, наприклад, ракети і/чи бомби. До недоліків відомого способу відноситься й те, що політ безпілотного літального апарата виконується на гранично малих висотах, а це призводить до того, що знищення наземної цілі можливе лише на такому видаленні від лінії бойового зіткнення військ, на якому забезпечується дальність прямої видимості (включаючи радіозв'язок) між безпілотним літальним апаратом, на якому установлені засоби ураження, та пунктом керування, з якого здійснюється керування зазначеним літальним апаратом на всіх етапах польоту і пуску/скидання зазначених вище засобів ураження. В основу корисної моделі поставлено задачу шляхом усунення недоліків прототипу забезпечити підвищення дальності польоту ударних безпілотних літальних апаратів, на якій можливе керування ними при виході на етап знищення наземних/надводних цілей. Суть корисної моделі в способі знищення наземних/надводних цілей за допомогою ударних безпілотних літальних апаратів, при якому попередньо проводять повітряну розвідку в тилу противника, передають дані на командний пункт і виявляють за результатами розвідки наземні цілі, підготовляють один, два або більше ударних безпілотних літальних апаратів, розміщають на зазначених ударних безпілотних літальних апаратах засоби ураження, забезпечують за допомогою навігаційного устаткування політ ударних безпілотних літальних апаратів у зону розвіданих цілей на дистанцію скидання/пуску засобів ураження, яка обумовлена тактикотехнічними характеристиками зазначених засобів ураження, видають з командного пункту на ударні безпілотних літальних апаратів команду щодо знищення розвіданих цілей, при підльоті на дистанцію пуску/скидання засобів ураження забезпечують пуск/скидання зазначених засобів ураження з ударних безпілотних літальних апаратів на зазначені цілі, а після пуску/скидання засобів ураження передають інформацію про пуск/скидання зазначених засобів ураження на 1 UA 68594 U 5 10 15 20 25 30 35 40 45 50 55 командний пункт, полягає в тому, що додатково розміщають на ударних безпілотних літальних апаратах апаратуру для ведення розвідки та фото- або відеоустаткування, а також підготовляють базовий літальний апарат, після підготовки базового літального апарата розміщують на зазначеному базовому літальному апараті устаткування для зовнішньої підвіски ударних безпілотних літальних апаратів, у процесі підготовки базового літального апарата розміщують на зазначених зовнішніх підвісках один, два або більше ударних безпілотних літальних апаратів із встановленими на них засобами ураження, виконують зліт базового літального апарата із розміщеними на зовнішніх підвісках ударними безпілотними літальними апаратами, і політ в зону розміщення попередньо розвіданих цілей, забезпечують політ базового літального апарата в зоні недосяжності засобів протиповітряної оборони противника, при підльоті базового літального апарата до зони розташування розвіданих цілей, виконують скидання в польоті одного, двох або більше ударних безпілотних літальних апаратів, на яких установлені засоби ураження, наводять за допомогою устаткування, яке розміщено на базовому літальному апараті, ударні безпілотні літальні апарати на заздалегідь вибрані цілі, забезпечують зниження ударних безпілотних літальних апаратів на мінімальні висоти під зону видимості радіолокаторів системи протиповітряної оборони противника та проведення в процесі польоту до цілі розвідки із використанням розвідувального устаткування, що встановлено на зазначених ударних безпілотних літальних апаратах, виконують у процесі польоту протизенітні маневри, забезпечують передачу розвідданих з ударних безпілотних літальних апаратів на борт базового літального апарата до моменту пуску/скидання засобів ураження на зазначені цілі, після пуску/скидання засобів ураження на зазначені цілі, фіксують за допомогою фото- або відеоустаткування факт ураження/знищення цілей, а інформацію про пуск/скидання засобів ураження передають паралельно з інформацією про поразку/знищення цілі і з розвідувальною інформацією, отриманою в процесі польоту до цілі, по радіоканалу на командний пункт через базовий літальний апарат. Суть корисної моделі полягає і в тому, що команду на знищення розвіданих цілей видають з командного пункту на ударні безпілотні літальні апарати через базовий літальний апарат. Порівняльний аналіз технічного рішення із прототипом показує, що спосіб знищення наземних/надводних цілей за допомогою ударних безпілотних літальних апаратів, який заявляється, відрізняється тим, що додатково розміщають на ударних безпілотних літальних апаратах апаратуру для ведення розвідки та фото- або відеоустаткування, а також підготовляють базовий літальний апарат, після підготовки базового літального апарата розміщують на зазначеному базовому літальному апараті устаткування для зовнішньої підвіски ударних безпілотних літальних апаратів, у процесі підготовки базового літального апарата розміщують на зазначених зовнішніх підвісках один, два або більше ударних безпілотних літальних апаратів із встановленими на них засобами ураження, виконують зліт базового літального апарата із розміщеними на зовнішніх підвісках ударними безпілотними літальними апаратами, і політ в зону розміщення попередньо розвіданих цілей, забезпечують політ базового літального апарата в зоні недосяжності засобів протиповітряної оборони противника, при підльоті базового літального апарата до зони розташування розвіданих цілей, виконують скидання в польоті одного, двох або більше ударних безпілотних літальних апаратів, на яких установлені засоби ураження, наводять за допомогою устаткування, яке розміщено на базовому літальному апараті, ударні безпілотні літальні апарати на заздалегідь вибрані цілі, забезпечують зниження ударних безпілотних літальних апаратів на мінімальні висоти під зону видимості радіолокаторів системи протиповітряної оборони противника та проведення в процесі польоту до цілі розвідки із використанням розвідувального устаткування, що встановлено на зазначених ударних безпілотних літальних апаратах, виконують у процесі польоту протизенітні маневри, забезпечують передачу розвідданих з ударних безпілотних літальних апаратів на борт базового літального апарата до моменту пуску/скидання засобів ураження на зазначені цілі, після пуску/скидання засобів ураження на зазначені цілі, фіксують за допомогою фото- або відеоустаткування факт ураження/знищення цілей, а інформацію про пуск/скидання засобів ураження передають паралельно з інформацією про поразку/знищення цілі і з розвідувальною інформацією, отриманою в процесі польоту до цілі, по радіоканалу на командний пункт через базовий літальний апарат, при цьому команду на знищення розвіданих цілей видають з командного пункту на ударні безпілотні літальні апарати через базовий літальний апарат. Вирішення поставленої задачі та технічного рішення (поставлених в основу корисної моделі) дійсно можливе тому, що: - шляхом застосування базового літального апарата забезпечується доставка ударних безпілотних літальних апаратів, на яких розміщені засоби ураження, якнайближче до цілі за час, 2 UA 68594 U 5 10 15 20 25 30 35 40 45 50 55 менший, ніж ці ударні безпілотні літальні апарати самі долетять до зони пуску/скидання засобів ураження на ціль; - розміщене на додатковому базовому літальному апараті устаткування для ретрансляції дозволить, у свою чергу, забезпечити наведення ударних безпілотних літальних апаратів, на яких встановлено засоби ураження, на наземну ціль в умовах польоту зазначеного літального апарата на гранично малих висотах, на яких не забезпечується дальність прямої видимості між ударним безпілотним літальним апаратом, на якому установлені засоби ураження, та пунктом керування - неможливий радіозв'язок з пунктом прийому інформації на дальності польоту, яка забезпечується тактико-технічними характеристиками безпілотних літальних апаратів, що застосовуються для виконання завдання по знищенню повітряної цілі. Таким чином, спосіб знищення наземних/надводних цілей за допомогою ударних безпілотних літальних апаратів, що заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою ілюстрацій, де на фіг. 1 представлена блок-схема виконання технологічних операцій, що являють собою суть способу знищення наземних/надводних цілей за допомогою ударних безпілотних літальних апаратів, який заявляється, на фіг. 2-5 показано етапи виконання операцій, що являють собою суть способу знищення наземних/надводних цілей за допомогою ударних безпілотних літальних апаратів, який заявляється, при дії по наземних цілях, на фіг. 6-8 показано останній етап виконання операцій по знищенню надводних цілей, що покладені у спосіб знищення наземних/надводних цілей за допомогою ударних безпілотних літальних апаратів, який заявляється. Суть способу знищення наземних/надводних цілей за допомогою ударних безпілотних літальних апаратів, пояснюється за допомогою технологічних операцій (див. блок-схему на фіг. 1), згідно з якими попередньо проводять повітряну розвідку в тилу противника, наприклад, за допомогою літаків-розвідників типу Іл-76, Іл-38, Су-24, Як-28Р або іншим/іншими безпілотним/безпілотними літальним/літальними апаратом/апаратами [3], [4], які обладнані устаткуванням для проведення повітряної розвідки. По завершенні розвідки передають дані на командний пункт (позиція "КП") і виявляють за результатами розвідки наземні цілі. Після цього підготовляють один, два або більше ударних безпілотних літальних апаратів (позиція 1). По закінченні підготовки ударних безпілотних літальних апаратів (позиція 1) розміщують на зазначених ударних безпілотних літальних апаратах засоби ураження (позиція 2), наприклад, ракети і/або бомби. Водночас (для підвищення тактико-технічних характеристик і бойових задач, що вирішуються) додатково розміщують на ударних безпілотних літальних апаратах апаратуру для ведення розвідки та фото- або відеоустаткування (позиція 3). Паралельно підготовляють базовий літальний апарат (позиція 4), наприклад, транспортний літак типу Іл-76, Іл-38, Ан-26, Ан-32, Ан-70, тактичний бомбардувальник типу Су-24 чи Як-28 (відповідних модифікацій), штурмовик типу Су-25 (відповідних модифікацій) або винищувач типу Су-27 чи МіГ-29 (відповідних модифікацій). Після підготовки базового літального апарата (4) розміщують на зазначеному базовому літальному апараті устаткування (позиція 5) для зовнішньої підвіски ударних безпілотних літальних апаратів (позиція 1), наприклад, під крилом (позиція 6) і/чи під фюзеляжем (позиція 7). Продовжують технологічні операції, які входять в наступний етап способу знищення наземних/надводних цілей за допомогою ударних безпілотних літальних апаратів, який заявляється, тим, що у процесі підготовки базового літального апарата розміщують на зазначених зовнішніх підвісках (5) один, два або більше ударних безпілотних літальних апаратів (1) із встановленими на них засобами ураження (2) та розвідувальним обладнанням (3). По закінченні зазначених вище заходів виконують зліт з аеродрому (позиція "А") базового літального апарата (4) із розміщеними на зовнішніх підвісках (5) ударними безпілотними літальними апаратами (1) (див. схему на фіг. 2), набір висоти і політ базового літального апарата (4) в зону розміщення попередньо розвіданих цілей (позиція 8). Після виконання зльоту забезпечують політ базового літального апарата (4) в зоні (позиція 9) недосяжності засобів протиповітряної оборони противника. При підльоті базового літального апарата (4) до зони розташування розвіданих цілей (6), виконують скидання в польоті одного, двох або більше ударних безпілотних літальних апаратів (1), на яких встановлені засоби ураження (2) - див. схему на фіг. 3. Після скидання ударних безпілотних літальних апаратів (1), на яких встановлені засоби ураження (2) та розвідувальне обладнання (3), здійснюють заходи, згідно з якими наводять за 3 UA 68594 U 5 10 15 20 25 30 35 40 45 50 55 допомогою устаткування (10), яке розміщено на базовому літальному апараті (4), ударні безпілотні літальні апарати (1) на заздалегідь вибрані цілі (8) - див. схему на фіг. 3. В процесі польоту до цілі (8) забезпечують зниження ударних безпілотних літальних апаратів (1) на мінімальні висоти (позиція Hmin) під зону (позиція 9) видимості радіолокаторів системи протиповітряної оборони противника і проведення/здійснення в процесі польоту до цілі розвідки (позиція 11) з використанням розвідувального устаткування (3), що встановлено на зазначених ударних безпілотних літальних апаратах (1) -див., відповідно, схему на фіг. 4. При цьому здійснюють радіообмін (позиція "РО1") між ударними безпілотними літальними апаратами (1) і базовим літальним апаратом (4) та радіообмін (позиція "РО2") між базовим літальним апаратом (4) і командним пунктом (позиція "КП") - див. схему на фіг. 4. Продовжують технологічні операції, які входять в наступний етап способу знищення наземних/надводних цілей за допомогою ударних безпілотних літальних апаратів, який заявляється, тим, що забезпечують за допомогою навігаційного устаткування політ ударних безпілотних літальних апаратів (1) у зону розвіданих цілей (8) на дистанцію пуску/скидання засобів ураження (2), яка обумовлена тактико-технічними характеристиками зазначених засобів ураження (позиція 2) - див. схему на фіг. 5. Для захисту від засобів ураження противника ударні безпілотні літальні апарати (1) виконують у процесі польоту протизенітні маневри. В процесі польоту до цілі (8) забезпечують передачу (позиція 12) розвідданих з ударних безпілотних літальних апаратів (1) на борт базового літального апарата (4) до моменту пуску/скидання засобів ураження на зазначені цілі (8) - див. схему на фіг. 5. При захваті цілі обладнанням, яке розташоване на кожному з ударних безпілотних літальних апаратів (1), ця інформація передається на командний пункт через базовий літальний апарат. Після обробки інформації про наявність цілі і її ідентифікацію як реальну ціль, на яку наводиться той чи інший ударний безпілотний літальний апарат (1), видають з командного пункту (позиція "КП") на ударні безпілотні літальні апарати (1) команду на знищення розвіданих цілей (8), при цьому зазначена команда передається через базовий літальний апарат (4). При підльоті на дистанцію пуску/скидання засобів ураження (2) забезпечують пуск/скидання (позиція "П/С") зазначених засобів ураження (2) з ударних безпілотних літальних апаратів (1) на зазначені цілі (8) - див. схему на фіг. 5 та схеми на фіг. 6-8. Після пуску/скидання (позиція "П/С") засобів ураження (2) на зазначені цілі (8), фіксують (позиція 13) за допомогою фото- або відеоустаткування (3) факт ураження/знищення цілей (8) див. схему на фіг. 5 та схеми на фіг. 6-8 (де показано знищення надводних цілей типу "корабель"). Закінчують комплекс технологічних операцій, що становлять суть способу знищення наземних/надводних цілей за допомогою ударних безпілотних літальних апаратів, який заявляється, тим, що передають інформацію (позиція 14) про пуск/скидання засобів ураження (2) паралельно з інформацією про поразку/знищення цілі і з розвідувальною інформацією, отриманою в процесі польоту до цілі, по радіоканалу на командний пункт (позиція "КП") через базовий літальний апарат (4) - див. схему на фіг. 5 та схеми на фіг. 6-8. Підвищення ефективності застосування способу знищення наземних/надводних цілей за допомогою ударних безпілотних літальних апаратів, який заявляється, у порівнянні із прототипом, досягається шляхом застосування базового літального апарата, який забезпечує доставку ударних безпілотних літальних апаратів, на яких розміщені засоби ураження, якнайближче до цілі за час менший, ніж ці ударні безпілотні літальні апарати самі долетять до зони пуску/скидання зазначених засобів ураження на ціль. Підвищення ефективності застосування способу знищення наземних/надводних цілей за допомогою ударних безпілотних літальних апаратів, який заявляється, у порівнянні із прототипом, досягається й тим, що розміщене на додатковому базовому літальному апараті устаткування для ретрансляції дозволить, у свою чергу, забезпечити наведення ударних безпілотних літальних апаратів, на яких встановлено засоби ураження, на наземну ціль в умовах польоту зазначеного літального апарата на гранично малих висотах, на яких не забезпечується дальність прямої видимості між ударним безпілотним літальним апаратом, на якому установлені засоби ураження, та пунктом керування - неможливий радіозв'язок з пунктом прийому інформації на дальності польоту, яка забезпечується тактико-технічними характеристиками безпілотних літальних апаратів, що застосовуються для виконання завдання по знищенню повітряної цілі. Джерела інформації: 1. Алексеев А. Работы в США по созданию боевых БЛА // Зарубежное военное обозрение.2001. - № 7. - С. 36-40 - аналог. 4 UA 68594 U 5 10 15 20 25 30 35 40 45 50 2. Современные беспилотные летательные аппараты // Техническая информация: Обзоры и рефераты по материалам зарубежной печати. - Вып. 4-6. - М.: ЦАГИ, 2002. С. 11-96 - прототип. 3. Варченко Л.Г., Гудыма О.П., Колесник Н.А., Русанов М.Г. "Дистанционно-пилотируемые летательные аппараты, их характеристики и особенности применения" // Збірник наукових праць ХВУ. Випуск 7 (37). - Харків: ХВУ. 2001. - с. 24-34. 4. Мосов С. Беспилотная разведывательная авиация стран мира: история создания, опыт боевого применения, современное состояние, перспективы развития: Монография. - К.: Издательский дом "Румб", 2008. - 160 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Спосіб знищення наземних/надводних цілей за допомогою ударних безпілотних літальних апаратів, при якому попередньо проводять повітряну розвідку в тилу противника, передають дані на командний пункт і виявляють за результатами розвідки наземні цілі, підготовляють один, два або більше ударних безпілотних літальних апаратів, розміщають на зазначених ударних безпілотних літальних апаратах засоби ураження, забезпечують за допомогою навігаційного устаткування політ ударних безпілотних літальних апаратів у зону розвіданих цілей на дистанцію скидання/пуску засобів ураження, яка обумовлена тактико-технічними характеристиками зазначених засобів ураження, видають з командного пункту на ударні безпілотні літальні апарати команду щодо знищення розвіданих цілей, при підльоті на дистанцію пуску/скидання засобів ураження забезпечують пуск/скидання зазначених засобів ураження з ударних безпілотних літальних апаратів на зазначені цілі, а після пуску/скидання засобів ураження передають інформацію про пуск/скидання зазначених засобів ураження на командний пункт, який відрізняється тим, що додатково розміщають на ударних безпілотних літальних апаратах апаратуру для ведення розвідки та фото- або відеоустаткування, а також підготовляють базовий літальний апарат, після підготовки базового літального апарата розміщують на зазначеному базовому літальному апараті устаткування для зовнішньої підвіски ударних безпілотних літальних апаратів, у процесі підготовки базового літального апарата розміщують на зазначених зовнішніх підвісках один, два або більше ударних безпілотних літальних апаратів із встановленими на них засобами ураження, виконують зліт базового літального апарата із розміщеними на зовнішніх підвісках ударними безпілотними літальними апаратами, і політ в зону розміщення попередньо розвіданих цілей, забезпечують політ базового літального апарата в зоні недосяжності засобів протиповітряної оборони противника, при підльоті базового літального апарата до зони розташування розвіданих цілей, роблять скидання в польоті одного, двох або більше ударних безпілотних літальних апаратів, на яких установлені засоби ураження, наводять за допомогою устаткування, яке розміщено на базовому літальному апараті, ударні безпілотні літальні апарати на заздалегідь вибрані цілі, забезпечують зниження ударних безпілотних літальних апаратів на мінімальні висоти під зону видимості радіолокаторів системи протиповітряної оборони противника та проведення в процесі польоту до цілі розвідки із використанням розвідувального устаткування, що встановлено на зазначених ударних безпілотних літальних апаратах, виконують у процесі польоту протизенітні маневри, забезпечують передачу розвідданих з ударних безпілотних літальних апаратів на борт базового літального апарата до моменту пуску/скидання засобів ураження на зазначені цілі, після пуску/скидання засобів ураження на зазначені цілі, фіксують за допомогою фото- або відеоустаткування факт поразки/знищення цілей, а інформацію про пуск/скидання засобів ураження передають паралельно з інформацією про ураження/знищення цілі і з розвідувальною інформацією, отриманою в процесі польоту до цілі, по радіоканалу на командний пункт через базовий літальний апарат. 2. Спосіб за п. 1, який відрізняється тим, що команду на знищення розвіданих цілей видають з командного пункту на ударні безпілотні літальні апарати через базовий літальний апарат. 5 UA 68594 U 6 UA 68594 U 7 UA 68594 U 8 UA 68594 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
