Респіратор

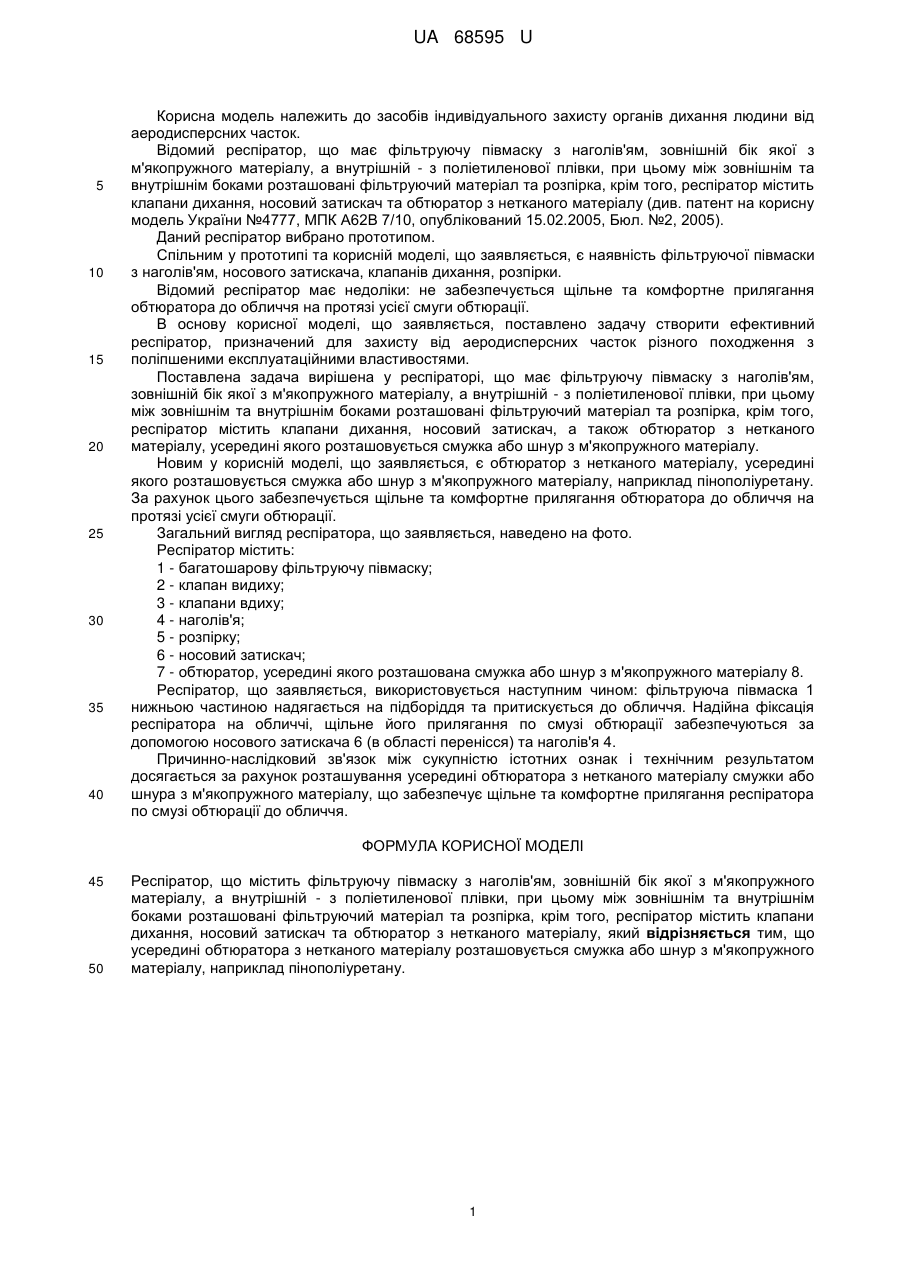

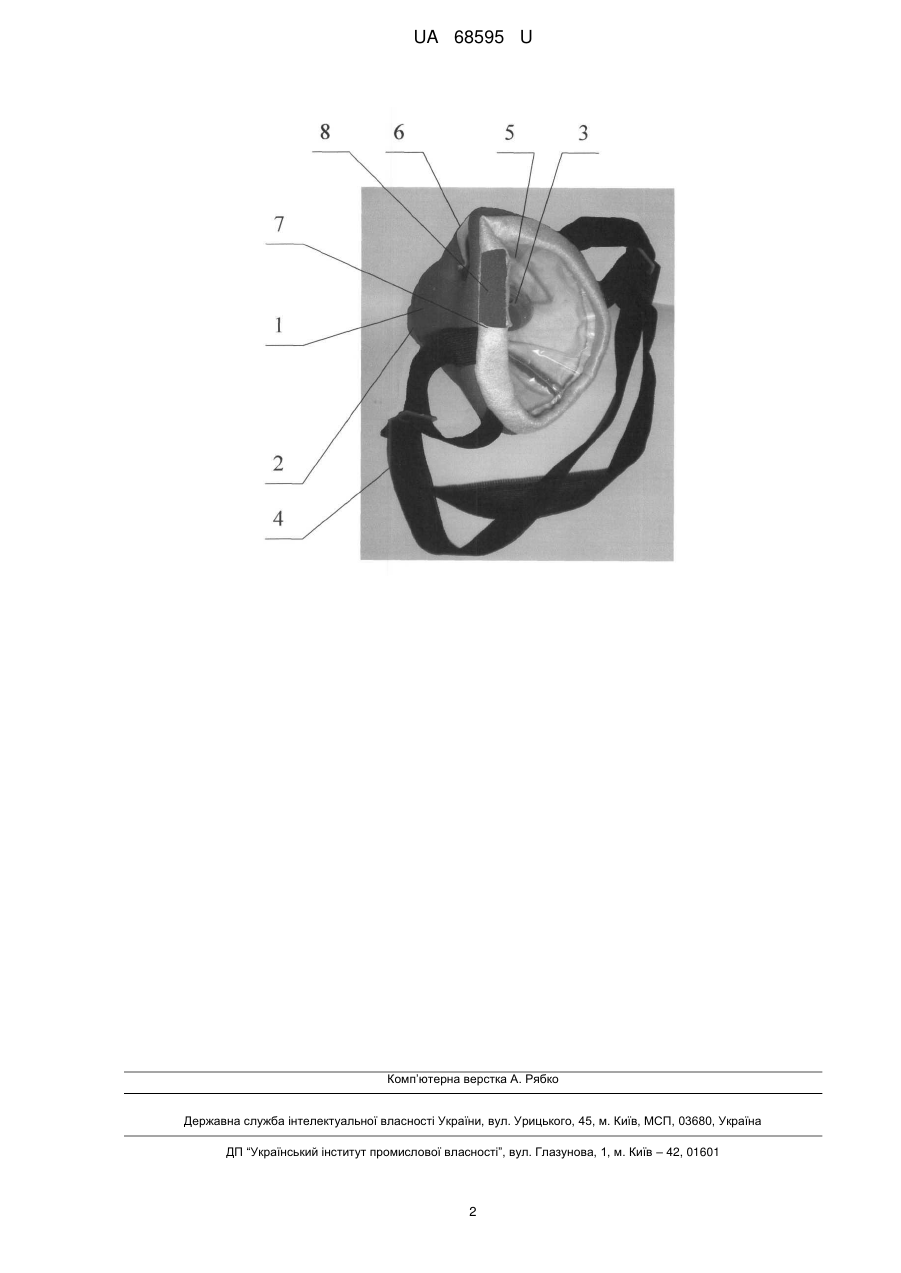

Реферат: Респіратор містить фільтруючу півмаску з наголів'ям, зовнішній бік якої з м'якопружного матеріалу, а внутрішній - з поліетиленової плівки. Між зовнішнім та внутрішнім боками розташовані фільтруючий матеріал та розпірка. Усередині обтюратора з нетканого матеріалу розташовується смужка або шнур з м'якопружного матеріалу, наприклад пінополіуретану. UA 68595 U (54) РЕСПІРАТОР UA 68595 U UA 68595 U 5 10 15 20 25 30 35 40 Корисна модель належить до засобів індивідуального захисту органів дихання людини від аеродисперсних часток. Відомий респіратор, що має фільтруючу півмаску з наголів'ям, зовнішній бік якої з м'якопружного матеріалу, а внутрішній - з поліетиленової плівки, при цьому між зовнішнім та внутрішнім боками розташовані фільтруючий матеріал та розпірка, крім того, респіратор містить клапани дихання, носовий затискач та обтюратор з нетканого матеріалу (див. патент на корисну модель України №4777, МПК А62В 7/10, опублікований 15.02.2005, Бюл. №2, 2005). Даний респіратор вибрано прототипом. Спільним у прототипі та корисній моделі, що заявляється, є наявність фільтруючої півмаски з наголів'ям, носового затискача, клапанів дихання, розпірки. Відомий респіратор має недоліки: не забезпечується щільне та комфортне прилягання обтюратора до обличчя на протязі усієї смуги обтюрації. В основу корисної моделі, що заявляється, поставлено задачу створити ефективний респіратор, призначений для захисту від аеродисперсних часток різного походження з поліпшеними експлуатаційними властивостями. Поставлена задача вирішена у респіраторі, що має фільтруючу півмаску з наголів'ям, зовнішній бік якої з м'якопружного матеріалу, а внутрішній - з поліетиленової плівки, при цьому між зовнішнім та внутрішнім боками розташовані фільтруючий матеріал та розпірка, крім того, респіратор містить клапани дихання, носовий затискач, а також обтюратор з нетканого матеріалу, усередині якого розташовується смужка або шнур з м'якопружного матеріалу. Новим у корисній моделі, що заявляється, є обтюратор з нетканого матеріалу, усередині якого розташовується смужка або шнур з м'якопружного матеріалу, наприклад пінополіуретану. За рахунок цього забезпечується щільне та комфортне прилягання обтюратора до обличчя на протязі усієї смуги обтюрації. Загальний вигляд респіратора, що заявляється, наведено на фото. Респіратор містить: 1 - багатошарову фільтруючу півмаску; 2 - клапан видиху; 3 - клапани вдиху; 4 - наголів'я; 5 - розпірку; 6 - носовий затискач; 7 - обтюратор, усередині якого розташована смужка або шнур з м'якопружного матеріалу 8. Респіратор, що заявляється, використовується наступним чином: фільтруюча півмаска 1 нижньою частиною надягається на підборіддя та притискується до обличчя. Надійна фіксація респіратора на обличчі, щільне його прилягання по смузі обтюрації забезпечуються за допомогою носового затискача 6 (в області перенісся) та наголів'я 4. Причинно-наслідковий зв'язок між сукупністю істотних ознак і технічним результатом досягається за рахунок розташування усередині обтюратора з нетканого матеріалу смужки або шнура з м'якопружного матеріалу, що забезпечує щільне та комфортне прилягання респіратора по смузі обтюрації до обличчя. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Респіратор, що містить фільтруючу півмаску з наголів'ям, зовнішній бік якої з м'якопружного матеріалу, а внутрішній - з поліетиленової плівки, при цьому між зовнішнім та внутрішнім боками розташовані фільтруючий матеріал та розпірка, крім того, респіратор містить клапани дихання, носовий затискач та обтюратор з нетканого матеріалу, який відрізняється тим, що усередині обтюратора з нетканого матеріалу розташовується смужка або шнур з м'якопружного матеріалу, наприклад пінополіуретану. 1 UA 68595 U Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
