Ракетниця

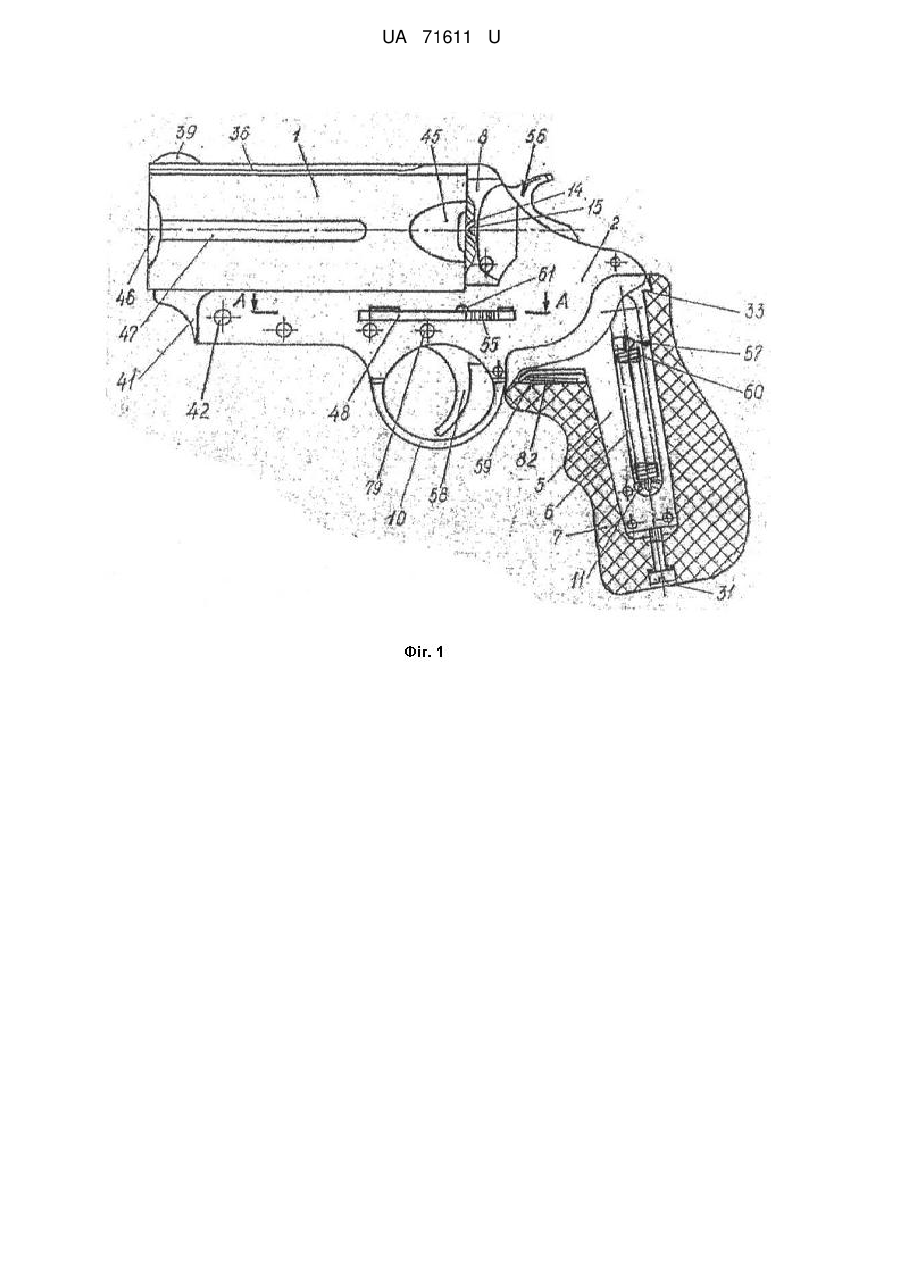

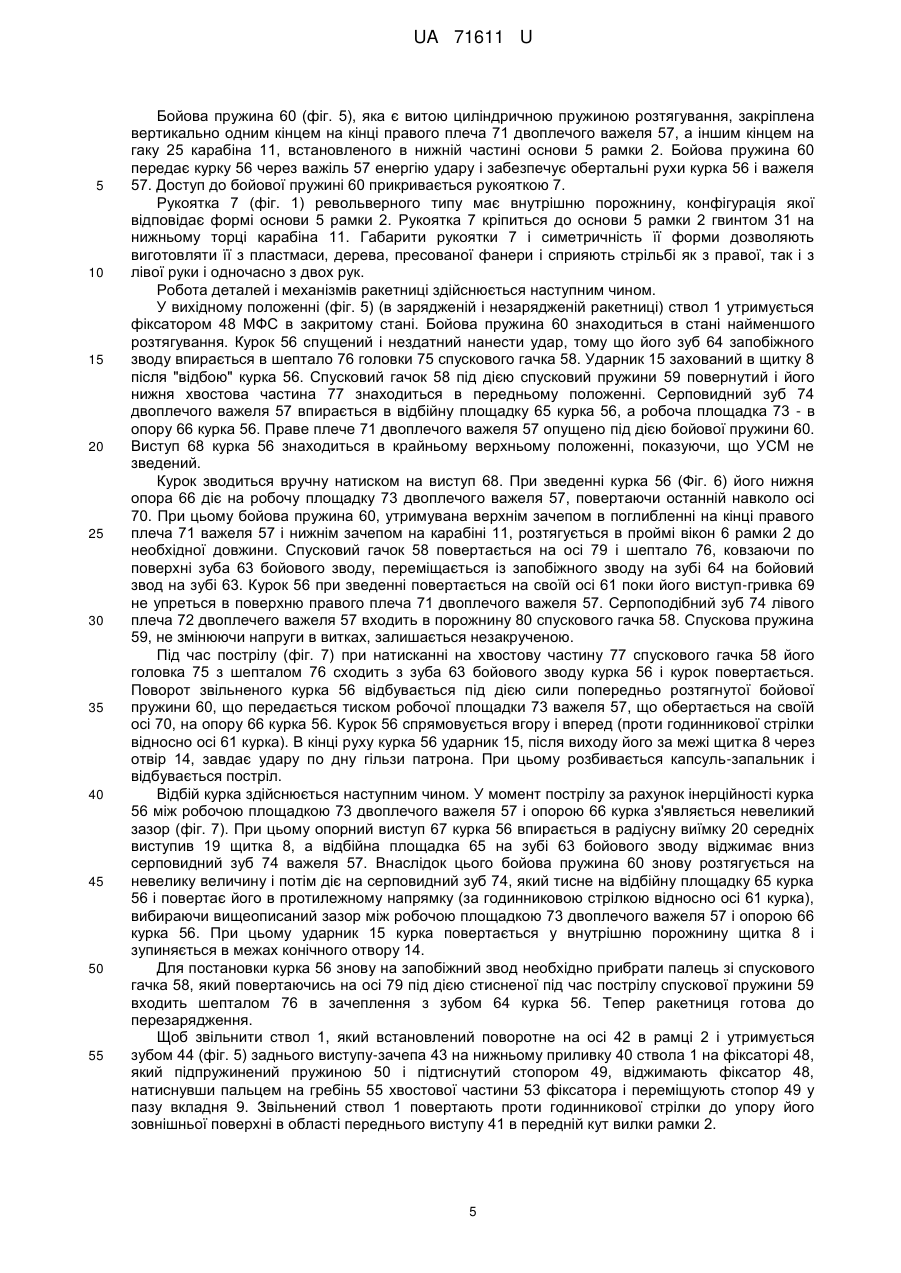

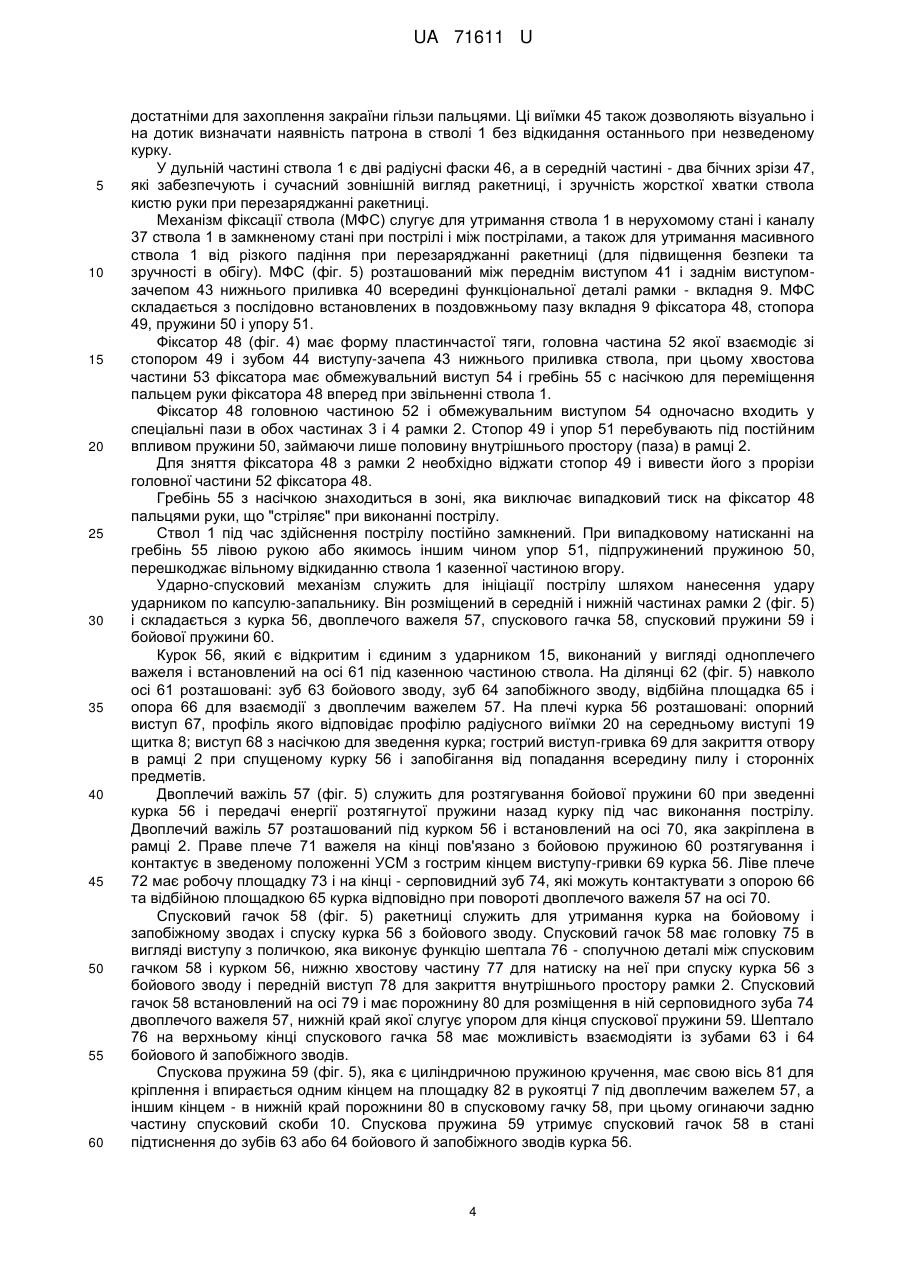

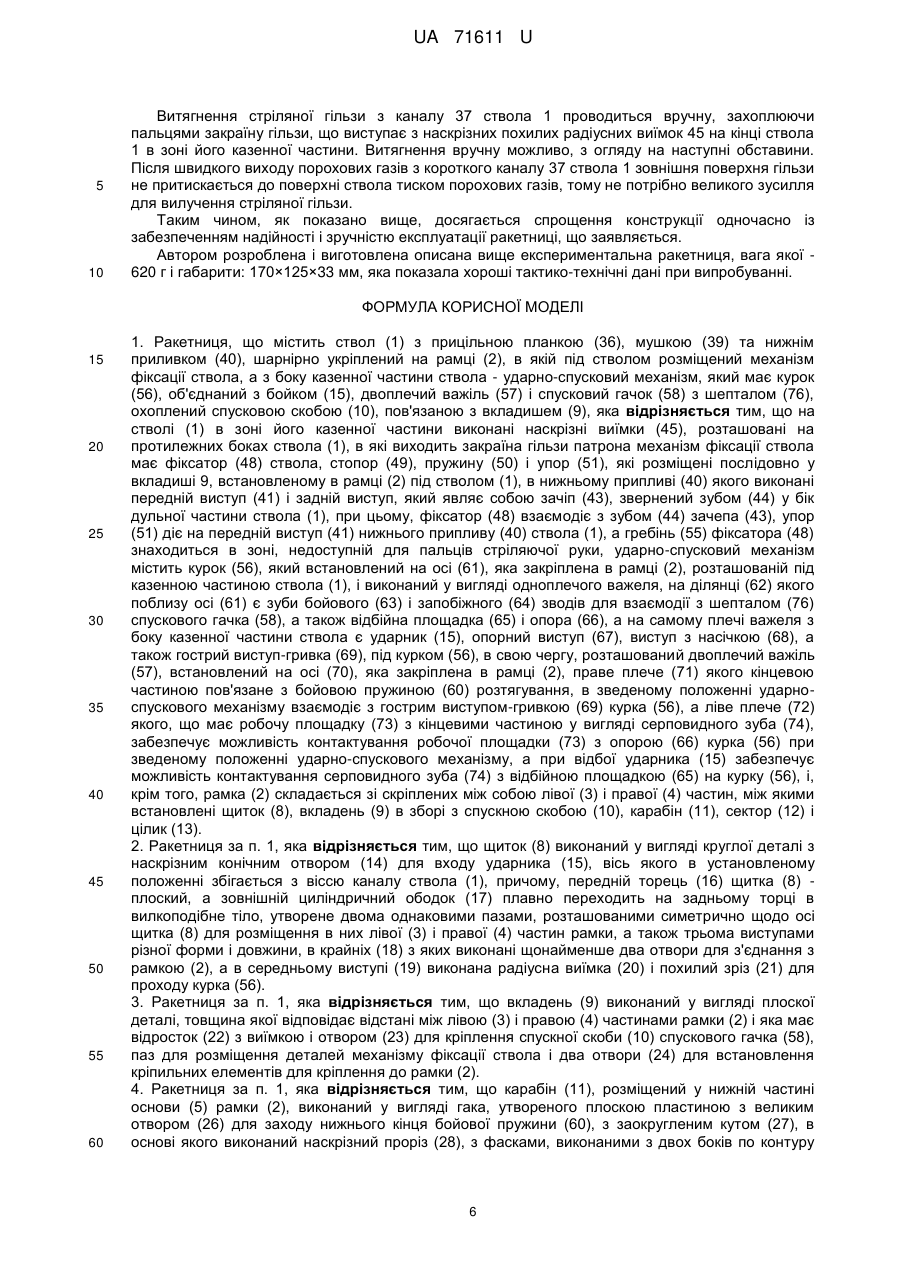

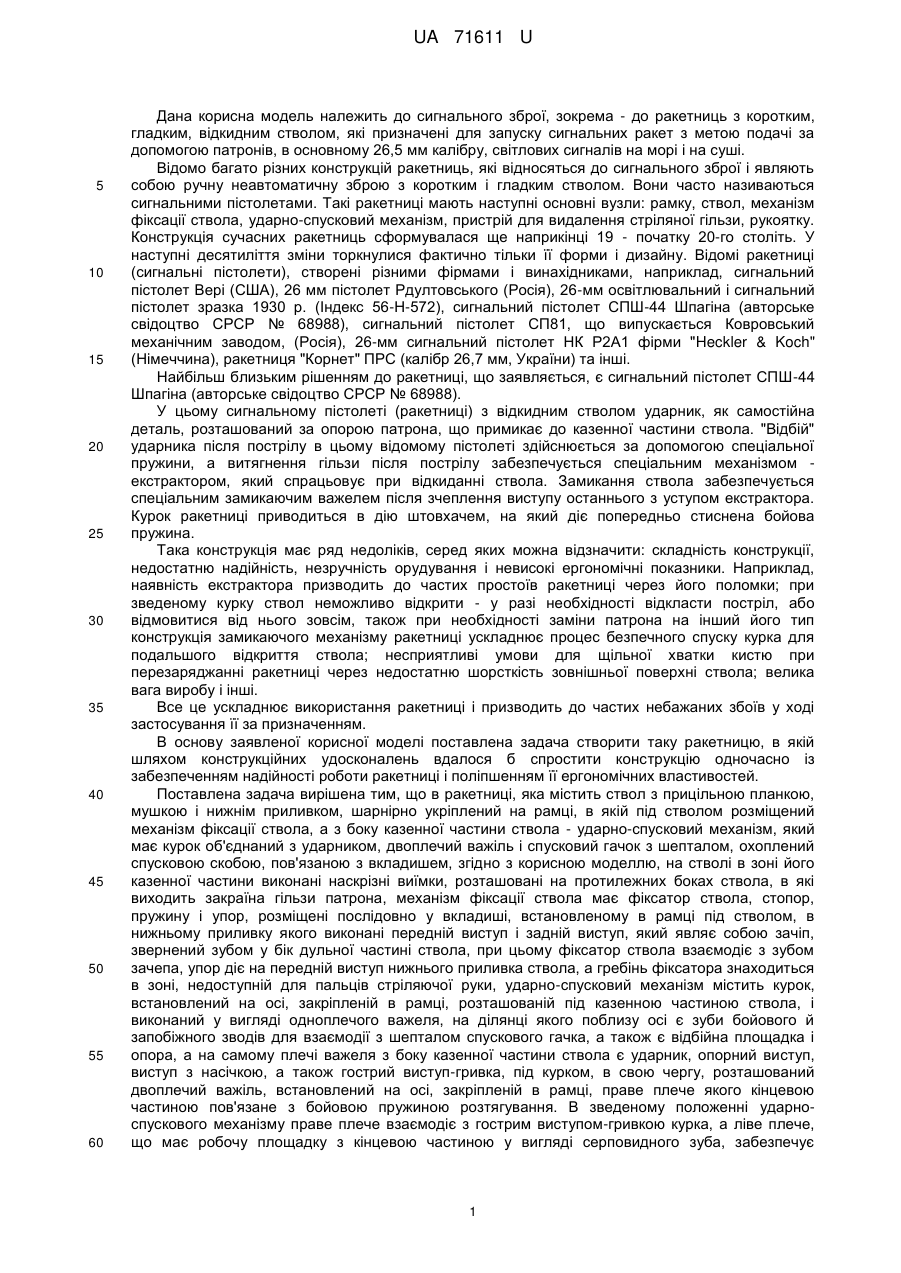

1. Ракетниця, що містить ствол (1) з прицільною планкою (36), мушкою (39) та нижнім приливком (40), шарнірно укріплений на рамці (2), в якій під стволом розміщений механізм фіксації ствола, а з боку казенної частини ствола - ударно-спусковий механізм, який має курок (56), об'єднаний з бойком (15), двоплечий важіль (57) і спусковий гачок (58) з шепталом (76), охоплений спусковою скобою (10), пов'язаною з вкладишем (9), який відрізняється тим, що на стволі (1) в зоні його казенної частини виконані наскрізні виїмки (45), розташовані на протилежних боках ствола (1), в які виходить закраїна гільзи патрона механізм фіксації ствола має фіксатор (48) ствола, стопор (49), пружину (50) і упор (51), які розміщені послідовно у вкладиші 9, встановленому в рамці (2) під стволом (1), в нижньому припливі (40) якого виконані передній виступ (41) і задній виступ, який являє собою зачіп (43), звернений зубом (44) у бік дульної частини ствола (1), при цьому, фіксатор (48) взаємодіє з зубом (44) зачепа (43), упор (51) діє на передній виступ (41) нижнього припливу (40) ствола (1), а гребінь (55) фіксатора (48) знаходиться в зоні, недоступній для пальців стріляючої руки, ударно-спусковий механізм містить курок (56), який встановлений на осі (61), яка закріплена в рамці (2), розташованій під казенною частиною ствола (1), і виконаний у вигляді одноплечого важеля, на ділянці (62) якого поблизу осі (61) є зуби бойового (63) і запобіжного (64) зводів для взаємодії з шепталом (76) спускового гачка (58), а також відбійна площадка (65) і опора (66), а на самому плечі важеля з боку казенної частини ствола є ударник (15), опорний виступ (67), виступ з насічкою (68), а також гострий виступ-гривка (69), під курком (56), в свою чергу, розташований двоплечий важіль (57), встановлений на осі (70), яка закріплена в рамці (2), праве плече (71) якого кінцевою частиною пов'язане з бойовою пружиною (60) розтягування, в зведеному положенні ударно-спускового механізму взаємодіє з гострим виступом-гривкою (69) курка (56), а ліве плече (72) якого, що має робочу площадку (73) з кінцевими частиною у вигляді серповидного зуба (74), забезпечує можливість контактування робочої площадки (73) з опорою (66) курка (56) при зведеному положенні ударно-спускового механізму, а при відбої ударника (15) забезпечує можливість контактування серповидного зуба (74) з відбійною площадкою (65) на курку (56), і, крім того, рамка (2) складається зі скріплених між собою лівої (3) і правої (4) частин, між якими встановлені щиток (8), вкладень (9) в зборі з спускною скобою (10), карабін (11), сектор (12) і цілик (13).

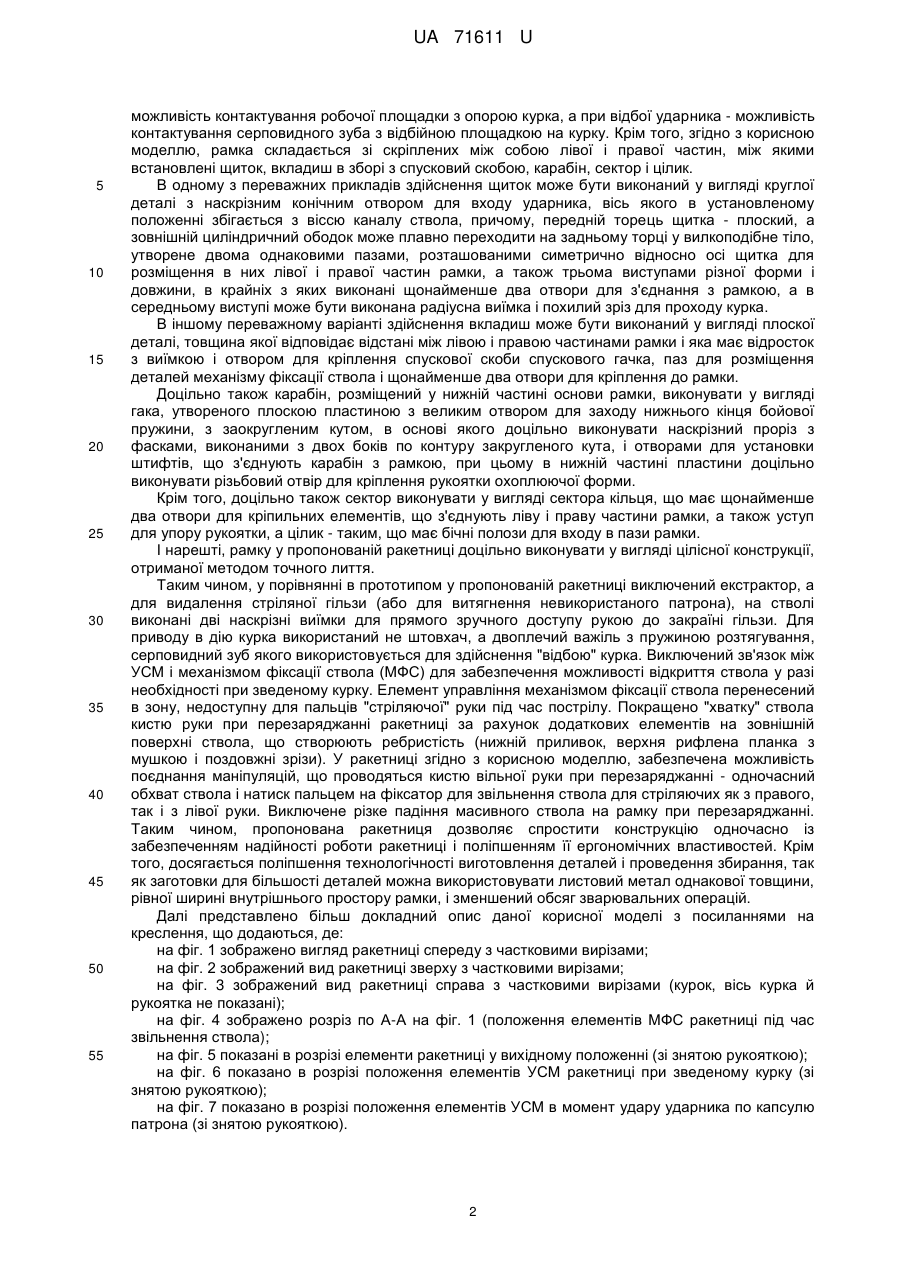

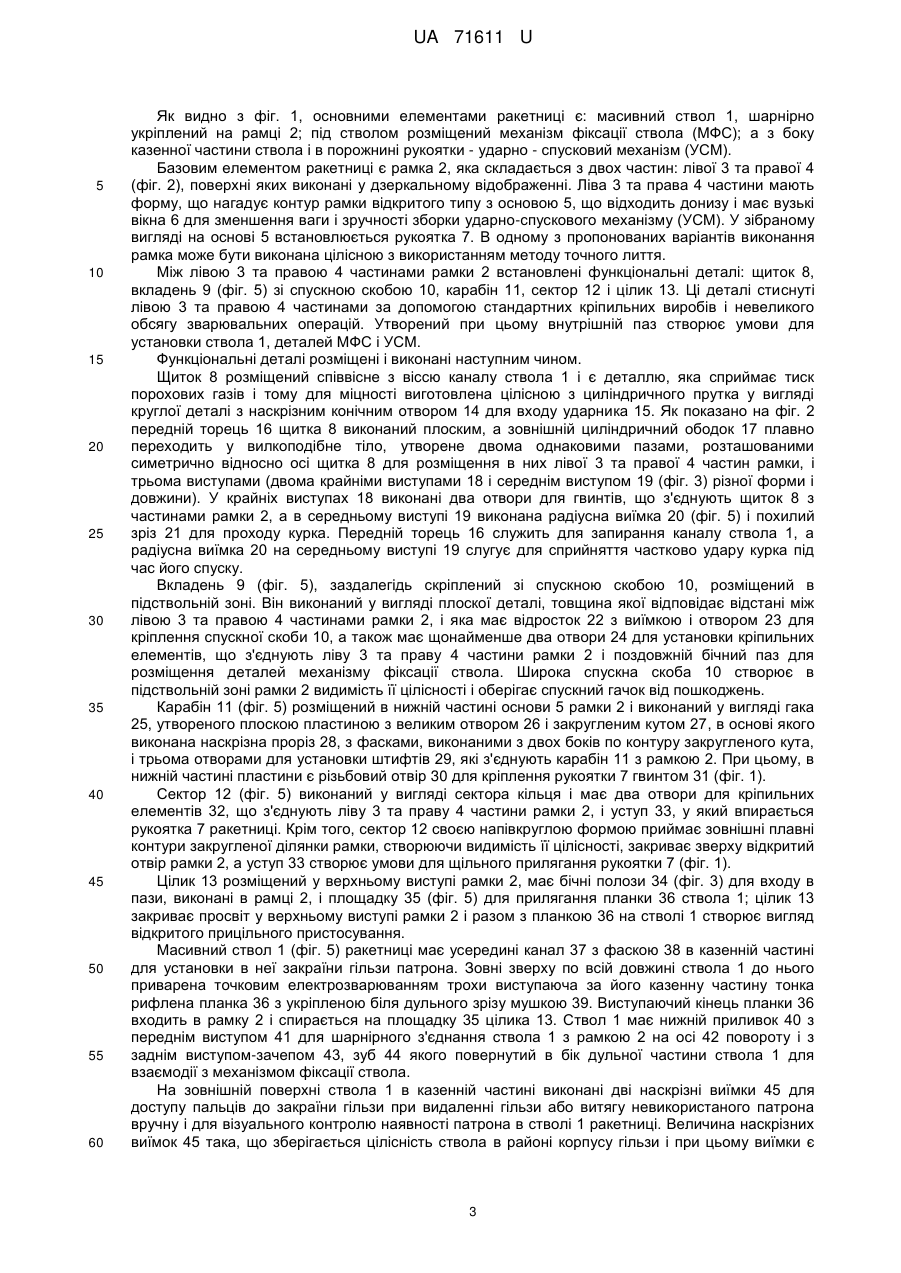

2. Ракетниця за п. 1, яка відрізняється тим, що щиток (8) виконаний у вигляді круглої деталі з наскрізним конічним отвором (14) для входу ударника (15), вісь якого в установленому положенні збігається з віссю каналу ствола (1), причому, передній торець (16) щитка (8) - плоский, а зовнішній циліндричний ободок (17) плавно переходить на задньому торці в вилкоподібне тіло, утворене двома однаковими пазами, розташованими симетрично щодо осі щитка (8) для розміщення в них лівої (3) і правої (4) частин рамки, а також трьома виступами різної форми і довжини, в крайніх (18) з яких виконані щонайменше два отвори для з'єднання з рамкою (2), а в середньому виступі (19) виконана радіусна виїмка (20) і похилий зріз (21) для проходу курка (56).

3. Ракетниця за п. 1, яка відрізняється тим, що вкладень (9) виконаний у вигляді плоскої деталі, товщина якої відповідає відстані між лівою (3) і правою (4) частинами рамки (2) і яка має відросток (22) з виїмкою і отвором (23) для кріплення спускної скоби (10) спускового гачка (58), паз для розміщення деталей механізму фіксації ствола і два отвори (24) для встановлення кріпильних елементів для кріплення до рамки (2).

4. Ракетниця за п. 1, яка відрізняється тим, що карабін (11), розміщений у нижній частині основи (5) рамки (2), виконаний у вигляді гака, утвореного плоскою пластиною з великим отвором (26) для заходу нижнього кінця бойової пружини (60), з заокругленим кутом (27), в основі якого виконаний наскрізний проріз (28), з фасками, виконаними з двох боків по контуру закругленого кута (27), і отворами для установки штифтів (29), що з'єднують карабін (11) з рамкою (2), при цьому в нижній частині пластини є різьбовий отвір (30) для кріплення рукоятки (7) охоплюючої форми.

5. Ракетниця за п. 1, яка відрізняється тим, що сектор (12) виконаний у вигляді сектора кільця і має щонайменше два отвори для кріпильних елементів (32), що з'єднують ліву (3) і праву (4) частини рамки (2), і уступ (33), для упору рукоятки (7).

6. Ракетниця за п. 1, яка відрізняється тим, що цілик (13) має бічні полози (34) для входу в пази рамки (2).

7. Ракетниця за п. 1, яка відрізняється тим, що рамка (1) виконана у вигляді цілісної конструкції, отриманої методом точного лиття.
