Універсальний ствол до мисливського карабіна

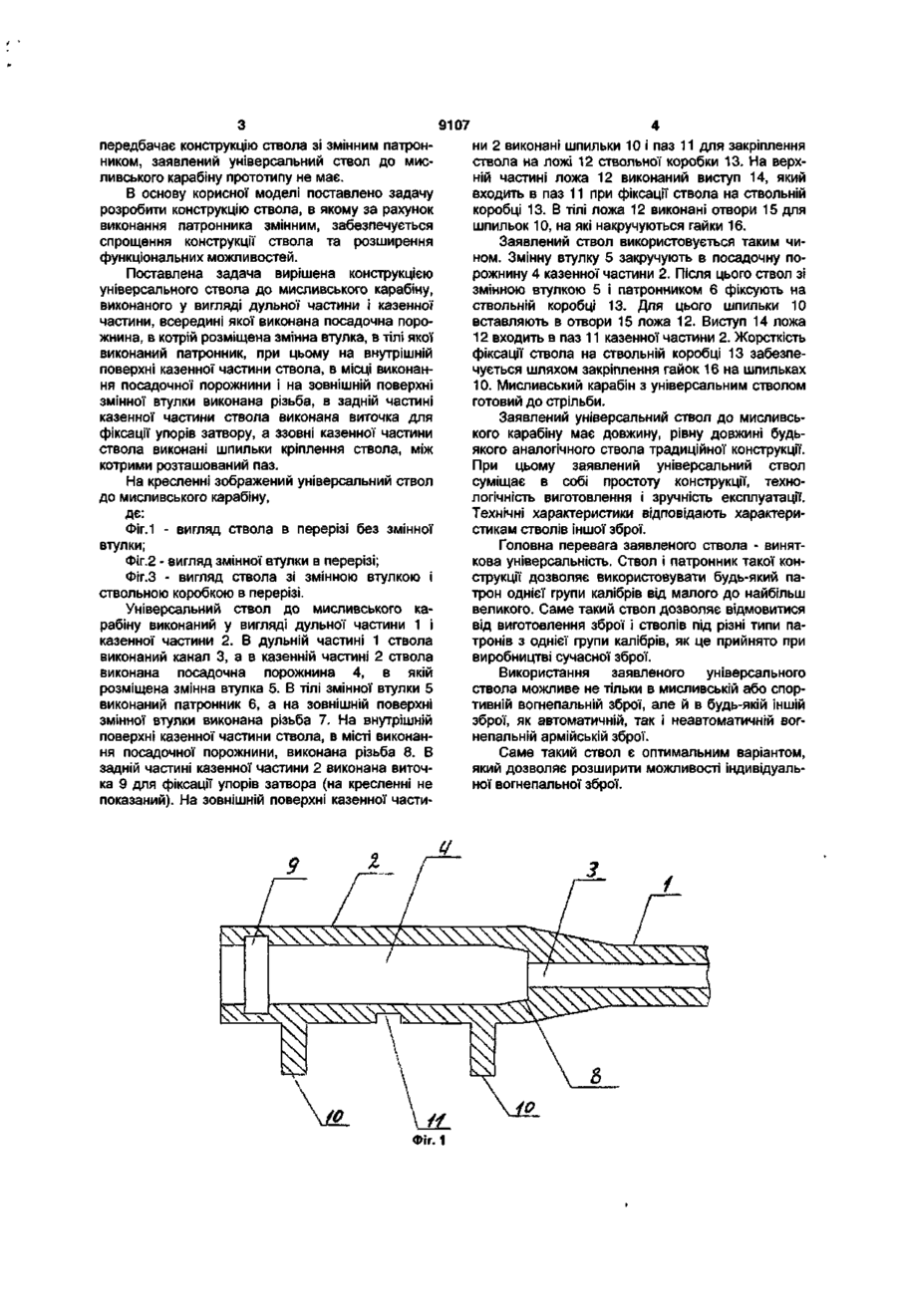

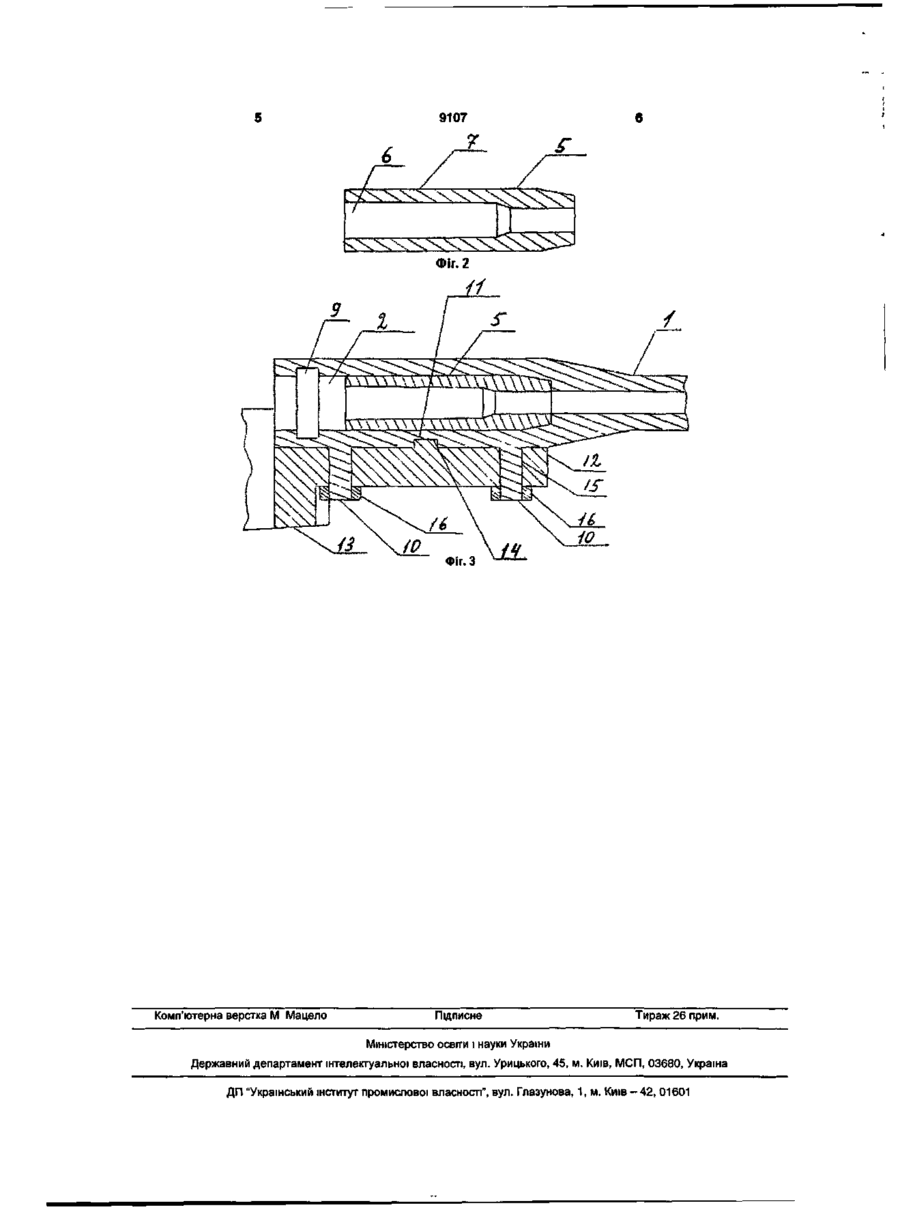

Універсальний ствол до мисливського карабіна, виконаний у вигляді дульної частини і казенної частини, всередині якої виконана посадочна поро жнина, в котрій розміщена змінна втулка, в тілі якої виконаний патронник, при цьому на внутрішній поверхні казенної частини ствола, в місці виконання посадочної порожнини і на зовнішній поверхні змінної втулки виконана різьба, в задній частині казенної частини ствола виконана виточка для фіксації упорів затвора, а ззовні казенної частини ствола виконані шпильки кріплення ствола, між котрими розташований паз. Корисна модель відноситься до виробництва вогнепальної зброї, зокрема до конструкції універсального ствола зі змінним патронником. Актуальність створення універсального ствола зі змінним патронником пов'язана з тим, що різні фірми виробляють універсальну вогнепальну зброю. Універсальність зброї різних фірм полягає в тому, щоб зброю одного калібру можливо було б переобладнати на інший калібр. Це досягається заміною ствола одного калібру на ствол іншого калібру. Калібр нарізної зброї прийнято вимірювати по відстані між протилежними полями в каналі ствола. Тому позначений калібр патронів до нарізної зброї -це, по суті, калібр зброї, до якого даний патрон призначений. Крім чисельних виражень калібрів у позначеннях патронів є й інші характеристики, які визначають тип гільзи. Як відомо, патрони одного калібру, але з гільзами різних розмірів і форм, із фланцями або проточками біля дна гільзи, абсолютно не взаємозамінні. Відомості, що приводяться після позначення калібру - це довжина гільзи в міліметрах і її тип (фланцеві або рантові позначаються латинською буквою «R»; безфланцеві гільзи, які особливо широко розповсюджені в наші дні, звичайно не позначаються). Приклад. І-група 5,56мм II - група 7,62мм 5,56x39 7,62x39 5,56x45 7,62x45 5,56x49 7,62x51 -308 Win. 5,56x49R 7,62x53R 5,56x56 7,62x60R 7,62x63 - 30-06. 7,62x65 Із прикладу ясно видно, що в зброї калібру 5,56x39 неможливо використати патрон калібру 5,56x45; також неможливе використання патрона калібру 5,56x49 у зброї калібру 5,56x49R, тому що ствол виготовляється під один певний патрон, тому що канал ствола й казенник (патронник) становлять одну нероз'ємну деталь зброї - ствол. З науково-технічної і патентної літератури відомі конструкції зброї зі змінними стволами, наприклад, карабін Blaser R 93 фірми Blaser. Цей карабін забезпечується змінними стволами достатньо широкого спектру. По калібру їх можна розділити на III групи: I група - калібр 6,5мм 6,5x55 6,5x57 6,5x65 6,5x68 II група - калібр 7мм, а також патрони магнум 7x57 7мм. STW 7x64 7мм. Rem. Mag. III група - 7,62мм, а також патрони магнум. 7,62x51 - 308 Win. 7,62мм-300 Win.Mag. 7,62x63 - 30-06 7,62мм-300 Weath.Mag. 7,62мм-300 Rem.Ultra.Mag. [див. Журнал «Оружие. Охота» - украинский специализированный журнал №3, 2001г., с.38]. В даному карабіні Blaser R 93 можлива установка ствола будь-якого з цих калібрів. Як видно з наведеного, фірма Blaser пропонує чотири різних ствола калібру 6,5мм; чотири ствола 7мм; п'ять стволів 7,62мм. Але таке рішення не можна вважати раціональним. У зв'язку з тим, що жодне з відомих рішень не О О) О) 9107 передбачає конструкцію ствола зі змінним патронником, заявлений універсальний ствол до мисливського карабіну прототипу не має. В основу корисної моделі поставлено задачу розробити конструкцію ствола, в якому за рахунок виконання патронника змінним, забезпечується спрощення конструкції ствола та розширення функціональних можливостей. Поставлена задача вирішена конструкцією універсального ствола до мисливського карабіну, виконаного у вигляді дульної частини і казенної частини, всередині якої виконана посадочна порожнина, в котрій розміщена змінна втулка, в тілі якої виконаний патронник, при цьому на внутрішній поверхні казенної частини ствола, в місці виконання посадочної порожнини і на зовнішній поверхні змінної втулки виконана різьба, в задній частині казенної частини ствола виконана виточка для фіксації упорів затвору, а ззовні казенної частини ствола виконані шпильки кріплення ствола, між котрими розташований паз. На кресленні зображений універсальний ствол до мисливського карабіну, дє: Фіг.1 - вигляд ствола в перерізі без змінної втулки; Фіг.2 - вигляд змінної втулки в перерізі; Фіг.З - вигляд ствола зі змінною втулкою і ствольною коробкою в перерізі. Універсальний ствол до мисливського карабіну виконаний у вигляді дульної частини 1 і казенної частини 2. В дульній частині 1 ствола виконаний канал 3, а в казенній частині 2 ствола виконана посадочна порожнина 4, в якій розміщена змінна втулка 5. В тілі змінної втулки 5 виконаний патронник 6, а на зовнішній поверхні змінної втулки виконана різьба 7. На внутрішній поверхні казенної частини ствола, в місті виконання посадочної порожнини, виконана різьба 8. В задній частині казенної частини 2 виконана виточка 9 для фіксації упорів затвора (на кресленні не показаний). На зовнішній поверхні казенної части Фіг.1 ни 2 виконані шпильки 10 і паз 11 для закріплення ствола на ложі 12 ствольної коробки 13. На верхній частині ложа 12 виконаний виступ 14, який входить в паз 11 при фіксації ствола на ствольній коробці 13. В тілі ложа 12 виконані отвори 15 для шпильок 10, на які накручуються гайки 16. Заявлений ствол використовується таким чином. Змінну втулку 5 закручують в посадочну порожнину 4 казенної частини 2. Після цього ствол зі змінною втулкою 5 і патронником 6 фіксують на ствольній коробці 13. Для цього шпильки 10 вставляють в отвори 15 ложа 12. Виступ 14 ложа 12 входить в паз 11 казенної частини 2. Жорсткість фіксації ствола на ствольній коробці 13 забезпечується шляхом закріплення гайок 16 на шпильках 10. Мисливський карабін з універсальним стволом готовий до стрільби. Заявлений універсальний ствол до мисливського карабіну має довжину, рівну довжині будьякого аналогічного ствола традиційної конструкції. При цьому заявлений універсальний ствол суміщає в собі простоту конструкції, технологічність виготовлення і зручність експлуатації. Технічні характеристики відповідають характеристикам стволів іншої зброї. Головна перевага заявленого ствола - виняткова універсальність. Ствол і патронник такої конструкції дозволяє використовувати будь-який патрон однієї групи калібрів від малого до найбільш великого. Саме такий ствол дозволяє відмовитися від виготовлення зброї і стволів під різні типи патронів з однієї групи калібрів, як це прийнято при виробництві сучасної зброї. Використання заявленого універсального ствола можливе не тільки в мисливській або спортивній вогнепальній зброї, але й в будь-якій іншій зброї, як автоматичній, так і неавтоматичній вогнепальній армійській зброї. Саме такий ствол є оптимальним варіантом, який дозволяє розширити можливості індивідуальної вогнепальної зброї. 9107 Фіг. З Комп'ютерна верстка М Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
