Запобіжний пристрій вантажника
Формула / Реферат
Запобіжний пристрій вантажника, що містить гак, карабін та монтажний пояс, який відрізняється тим, що додатково в нього введено упор та затискач, які з'єднані з гаком, при цьому гак виконаний з листової сталі з Т-подібним поперечним перерізом, а зів гака відповідає зовнішнім розмірам верхньої обв'язки піввагона, упор являє собою сталеву штабу, а затискач виконаний із тонкої смугової сталі, причому гак має отвір для кріплення через карабін монтажного пояса.
Текст

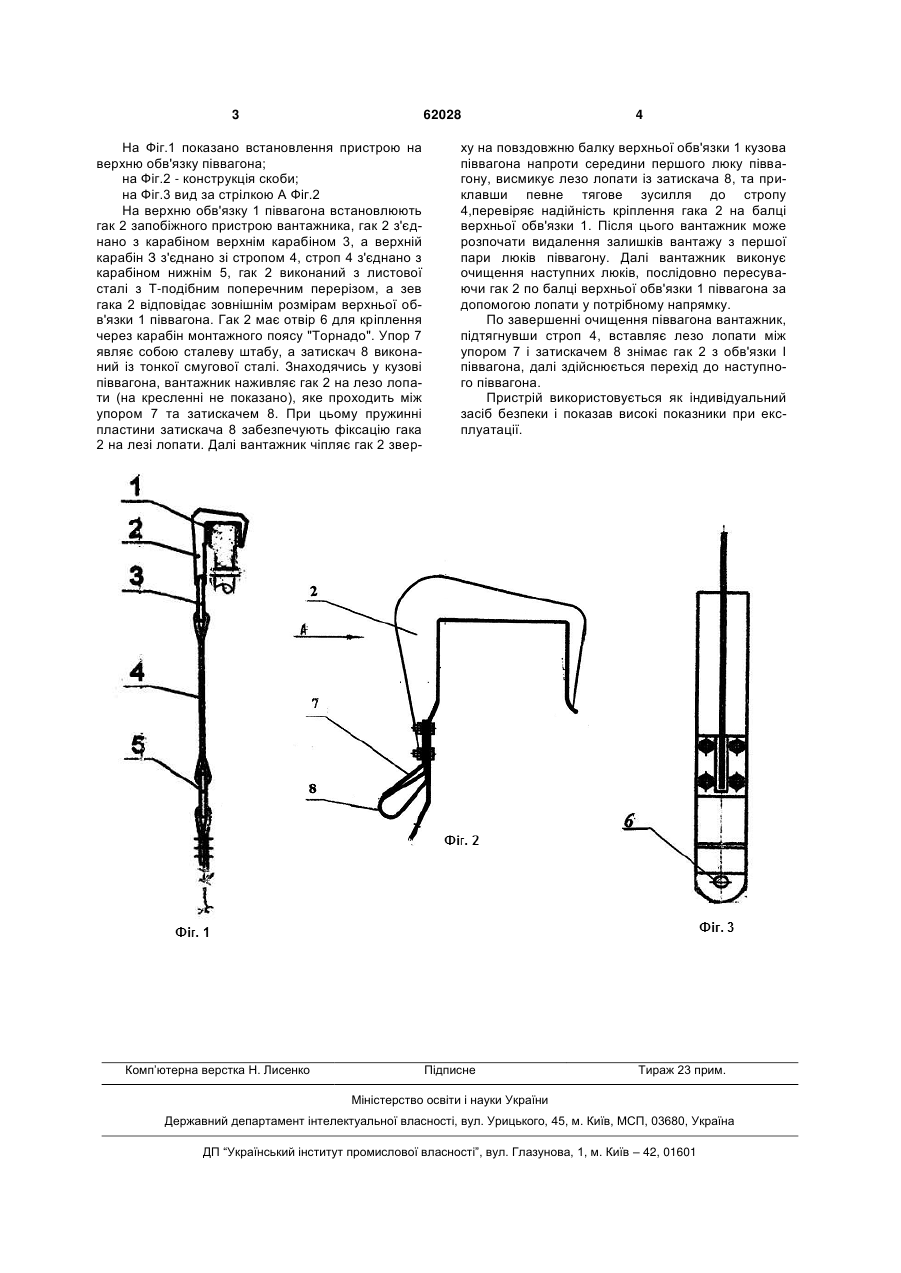

Запобіжний пристрій вантажника, що містить гак, карабін та монтажний пояс, який відрізняєть 3 62028 На Фіг.1 показано встановлення пристрою на верхню обв'язку піввагона; на Фіг.2 - конструкція скоби; на Фіг.3 вид за стрілкою А Фіг.2 На верхню обв'язку 1 піввагона встановлюють гак 2 запобіжного пристрою вантажника, гак 2 з'єднано з карабіном верхнім карабіном 3, а верхній карабін З з'єднано зі стропом 4, строп 4 з'єднано з карабіном нижнім 5, гак 2 виконаний з листової сталі з Т-подібним поперечним перерізом, а зев гака 2 відповідає зовнішнім розмірам верхньої обв'язки 1 піввагона. Гак 2 має отвір 6 для кріплення через карабін монтажного поясу "Торнадо". Упор 7 являє собою сталеву штабу, а затискач 8 виконаний із тонкої смугової сталі. Знаходячись у кузові піввагона, вантажник наживляє гак 2 на лезо лопати (на кресленні не показано), яке проходить між упором 7 та затискачем 8. При цьому пружинні пластини затискача 8 забезпечують фіксацію гака 2 на лезі лопати. Далі вантажник чіпляє гак 2 звер Комп’ютерна верстка Н. Лиcенко 4 ху на повздовжню балку верхньої обв'язки 1 кузова піввагона напроти середини першого люку піввагону, висмикує лезо лопати із затискача 8, та приклавши певне тягове зусилля до стропу 4,перевіряє надійність кріплення гака 2 на балці верхньої обв'язки 1. Після цього вантажник може розпочати видалення залишків вантажу з першої пари люків піввагону. Далі вантажник виконує очищення наступних люків, послідовно пересуваючи гак 2 по балці верхньої обв'язки 1 піввагона за допомогою лопати у потрібному напрямку. По завершенні очищення піввагона вантажник, підтягнувши строп 4, вставляє лезо лопати між упором 7 і затискачем 8 знімає гак 2 з обв'язки І піввагона, далі здійснюється перехід до наступного піввагона. Пристрій використовується як індивідуальний засіб безпеки і показав високі показники при експлуатації. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPreventive device of freight mover
Автори англійськоюBozhenko Mykhailo Ivanovych
Назва патенту російськоюПредохранительное устройство грузчика
Автори російськоюБоженко Михаил Иванович
МПК / Мітки
МПК: A62B 35/00
Мітки: вантажника, пристрій, запобіжний
