Ущільнення для фасаду і/або даху
Формула / Реферат

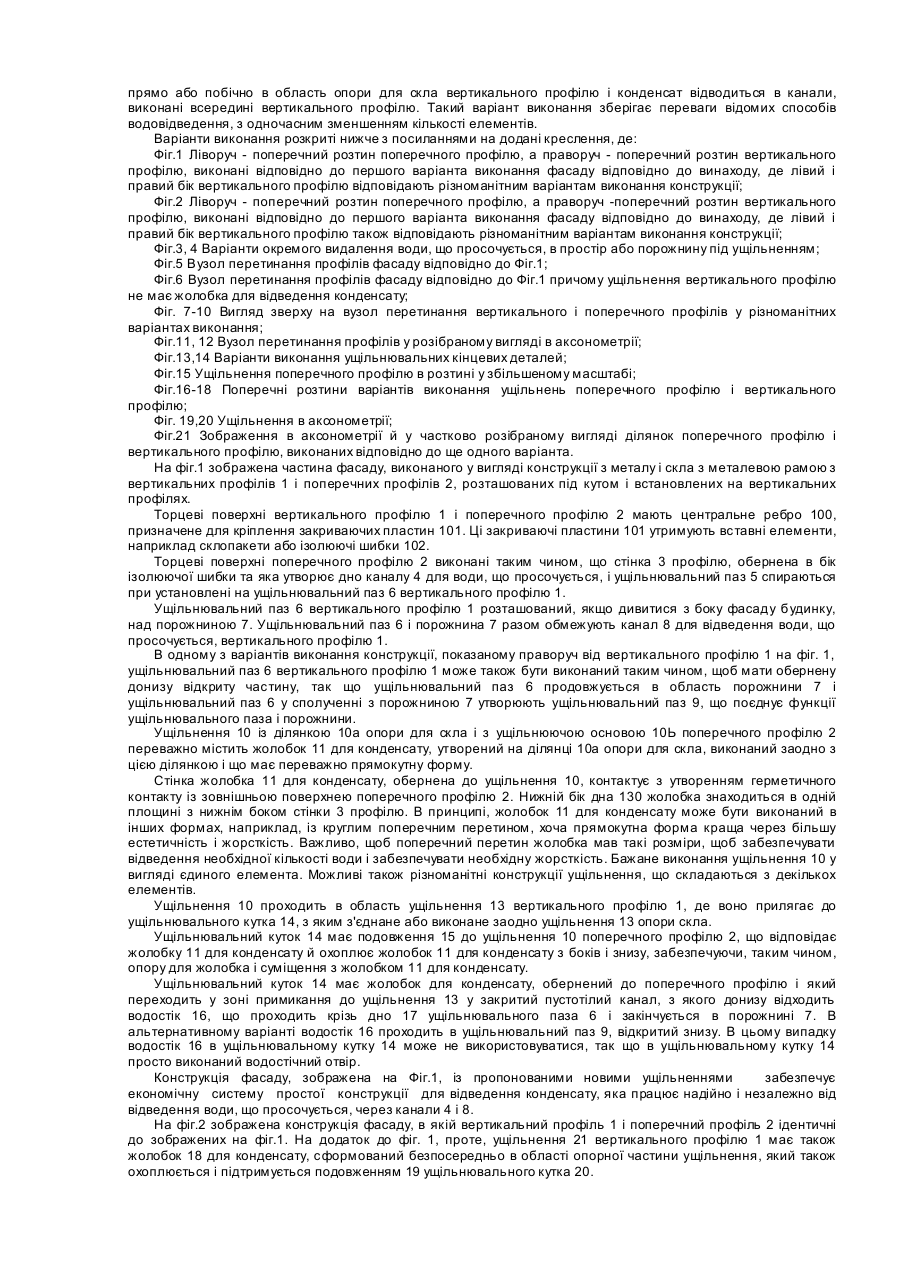

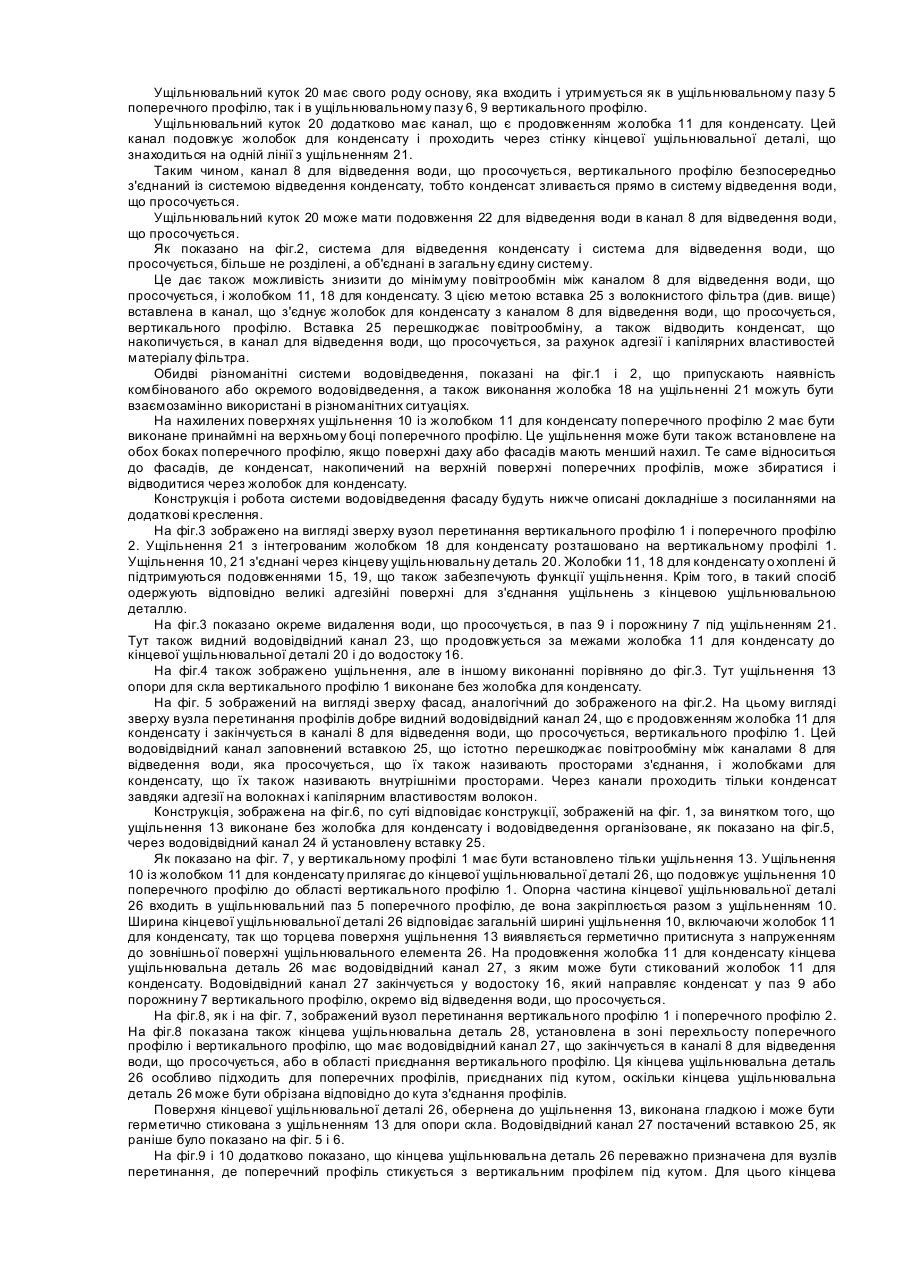

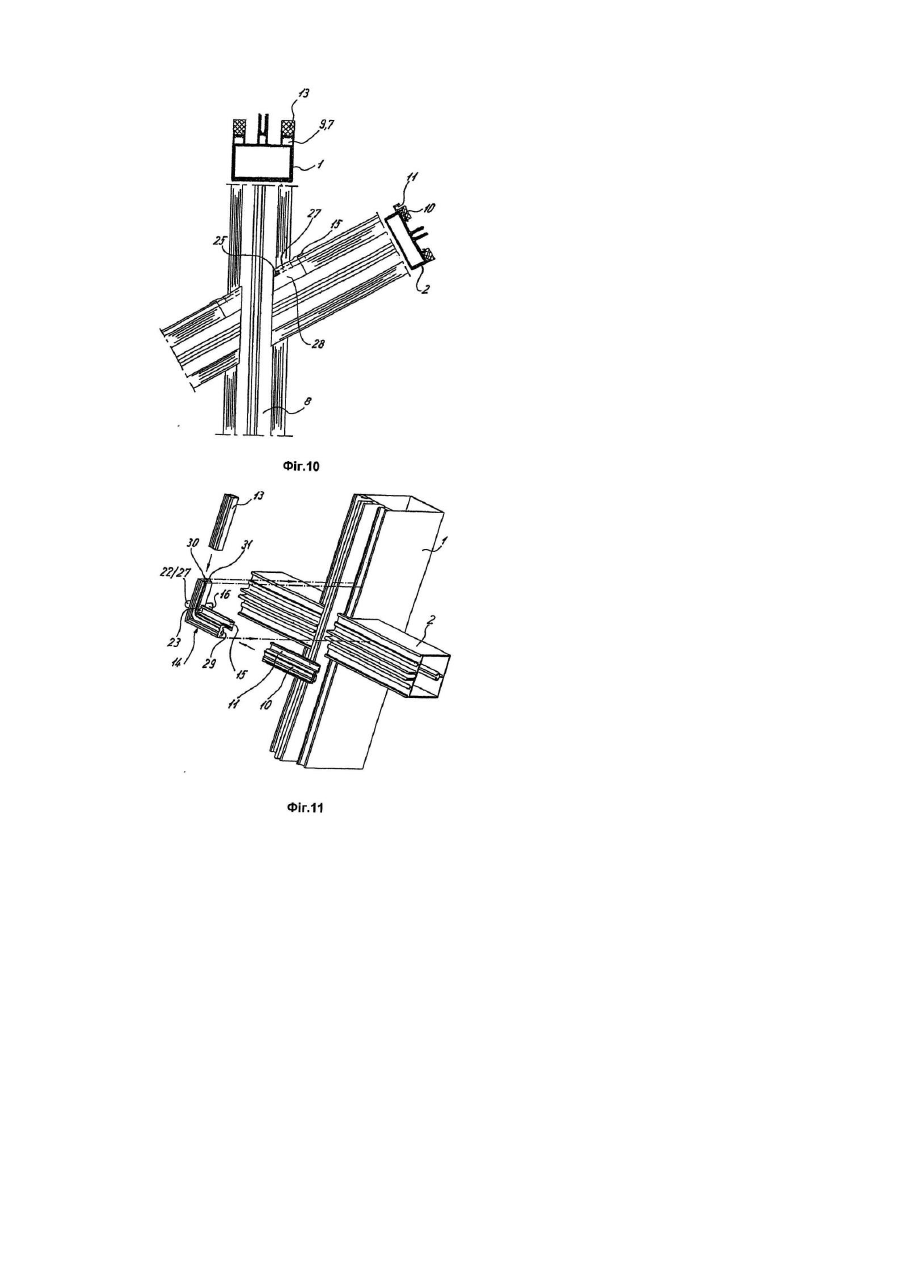

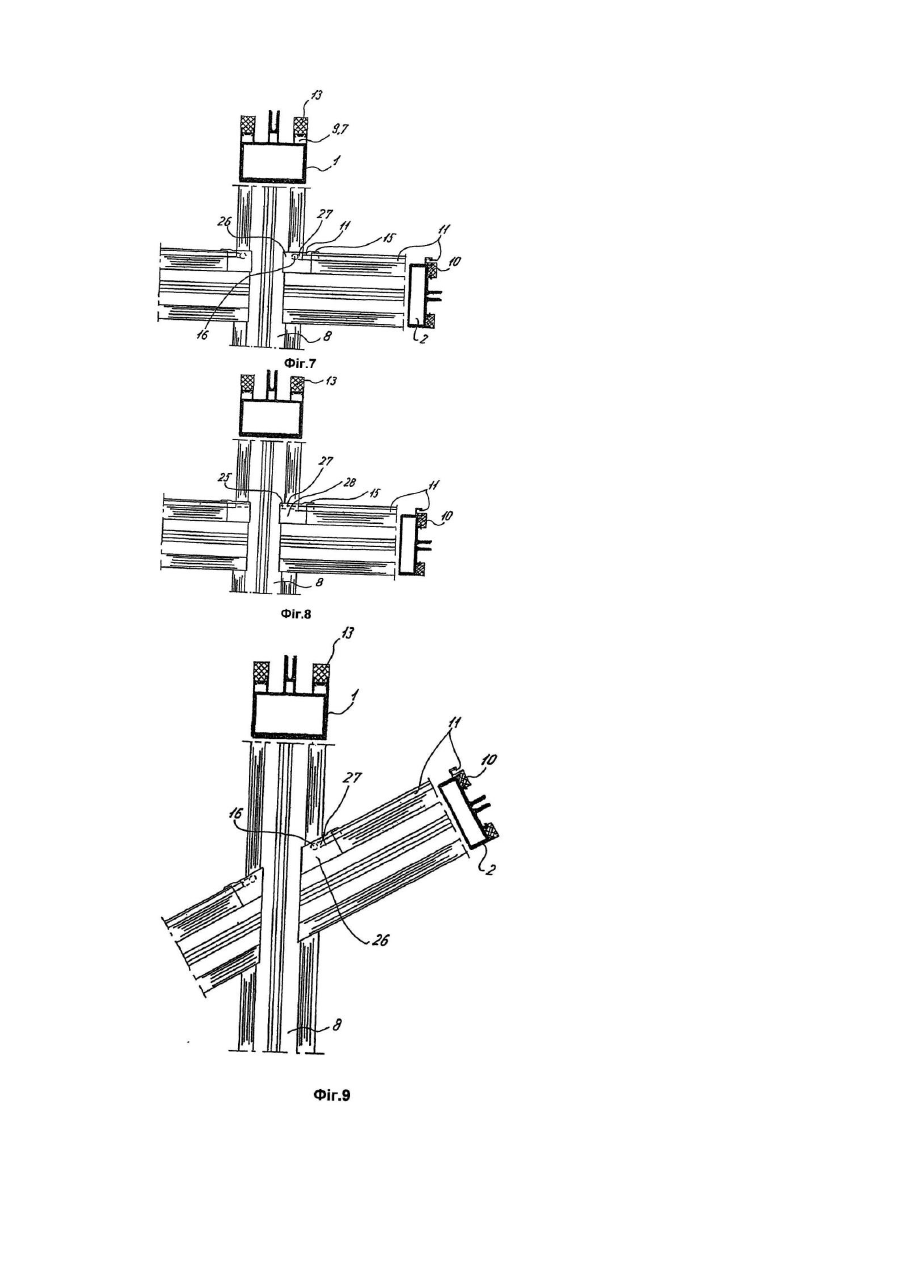

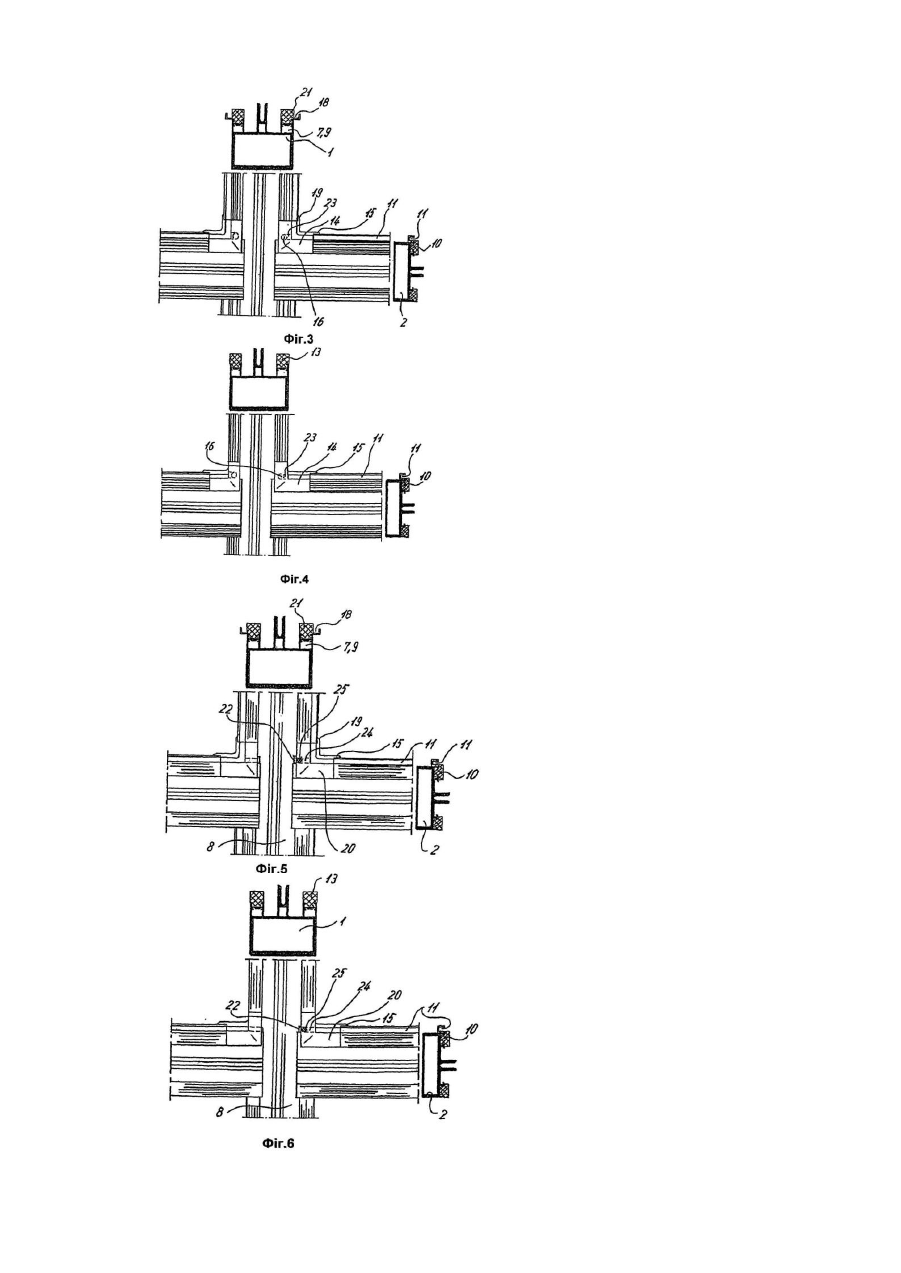

1. Ущільнення для фасаду і/або даху, яке складається з металевої рамної конструкції, причому рами оснащені ізолюючими стеклами, причому рами мають вертикальні профілі (1) і розташовані під кутом до них поперечні профілі (2), вертикальні і поперечні профілі мають ущільнювальні пази (5, 6, 9) для ущільнень (10, 13, 13.1), на які спираються ізолюючі стекла (102), вертикальні і поперечні профілі переважно мають канали (8, 4) для відведення води, що просочується, нижня частина ущільнювальних пазів (5) для ущільнень (10) і переважно дно каналів (4) для відведення води, що просочується, поперечних профілів (2) розташовані на ущільнювальних канавках (6, 9) для ущільнювачів (13, 13.1) вертикальних профілів (1) і виконані односкладними або з декількох елементів ущільнення (13, 13.1) вертикальних профілів (1) мають більшу загальну висоту, ніж ущільнення (10) поперечних профілів, таким чином, що ущільнення (10, 13, 13.1) поперечних і вертикальних профілів закінчуються в спільній площині, яке відрізняється тим, що принаймні одне або декілька ущільнень (10, 13) поперечного профілю і/або вертикального профілю мають жолобок (11, 18) для конденсату, виконаний за одне ціле з ділянкою (10а) для опирання скла ущільнення на перемичці (10с), причому жолобок виконаний прямокутним у поперечному перерізі, має U-подібну форму і спирається боком на поперечний профіль (2).
2. Ущільнення за п. 1, яке відрізняється тим, що ущільнення поперечного профілю у своїй площині (X) спирається на дві верхні крайки ущільнювального паза (5) і за допомогою своєї ущільнювальної основи (10в) надійно утримується в поперечному профілі (2), причому на ущільненні на ділянці (10а) для опирання скла виконана перемичка, що охоплює зовнішню бічну крайку ущільнювального паза (5), на якій виконаний жолобок (11) для конденсату.

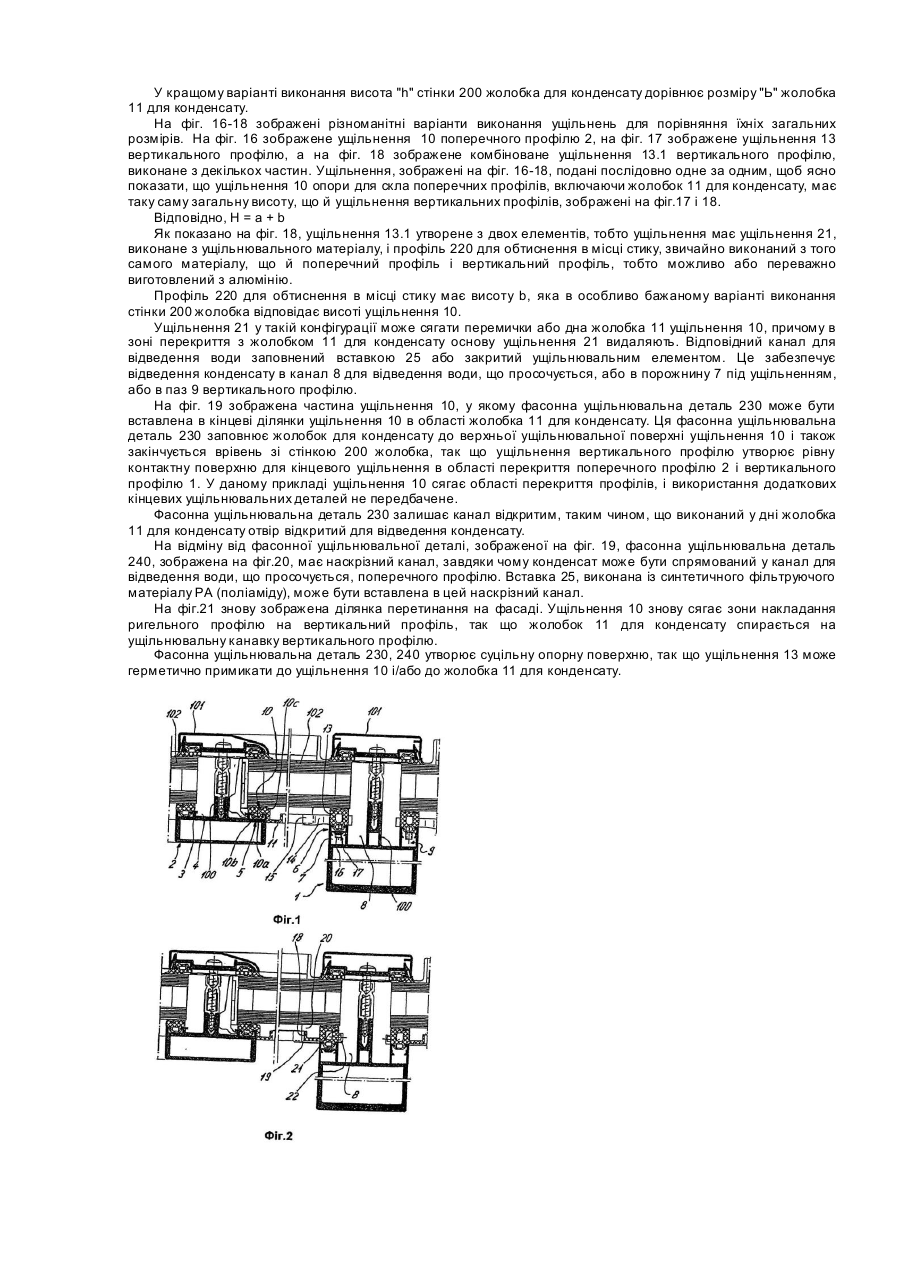

3. Ущільнення за будь-яким з пп. 1, 2, яке відрізняється тим, що жолобок (11) для конденсату має паралельні стінки (12, 200) і дно (130) жолобка, розташоване під прямим кутом щодо стінок.

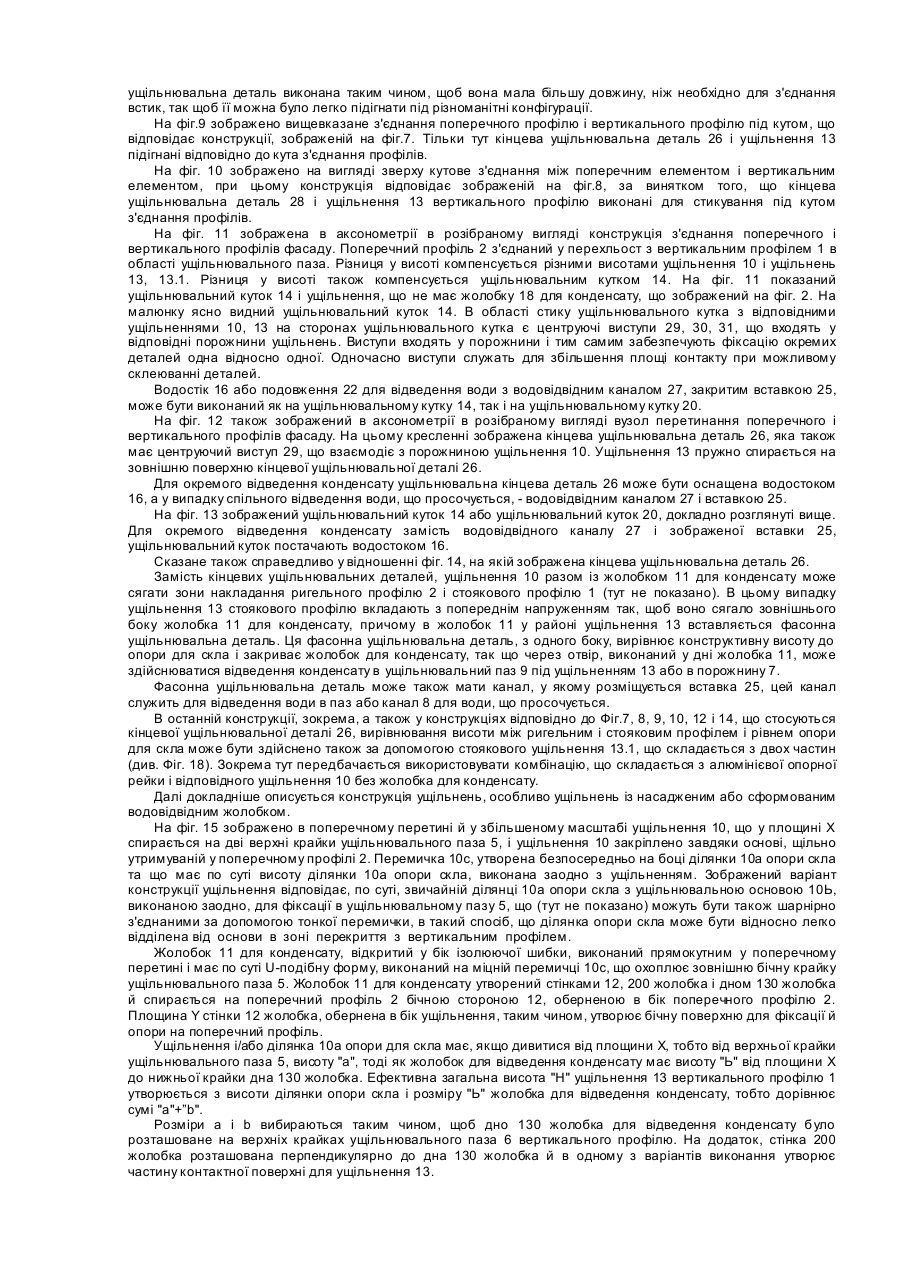

4. Ущільнення за будь-яким з пп. 1-3, яке відрізняється тим, що ділянка (10а) опори для скла має висоту "а", якщо дивитися з площини (X), тобто від верхньої крайки ущільнювального паза (5), а жолобок для відведення конденсату має висоту "b" від площини (Χ) до нижньої крайки дна (130) жолобка, причому розміри "а" і "b" вибрані в такий спосіб, що дно (130) жолобка для конденсату розташоване на верхніх крайках ущільнювального паза (6) вертикального профілю.
5. Ущільнення за будь-яким з пп. 1-4, яке відрізняється тим, що висота "h" стінки (200) жолобка для конденсату дорівнює розміру "b" жолобка (11) для конденсату.
6. Ущільнення за будь-яким з пп. 1-5, яке відрізняється тим, що принаймні одне або декілька ущільнень (13.1) поперечного і вертикального профілю виконані з декількох частин.
7. Ущільнення за будь-яким з пп. 1-6, яке відрізняється тим, що ущільнення (21) сягає перемички або дна жолобка, причому основа ущільнення (21) видалена в зоні перекриття з жолобком (11) для конденсату.
8. Ущільнення за будь-яким з пп. 1-7, яке відрізняється тим, що в область жолобка (11) для конденсату в ущільнення (10) вставлена фасонна ущільнювальна деталь (230), що заповнює жолобок для конденсату до верхньої ущільнювальної поверхні ущільнення (10) і яка закінчується врівень зі стінкою (200) жолобка.
9. Ущільнення за будь-яким з пп. 1-8, яке відрізняється тим, що фасонна ущільнювальна деталь (230) залишає відкритим канал, таким чином, що виконаний у дні жолобка (11) для конденсату отвір відкритий для відведення конденсату.
10. Ущільнення за будь-яким з пп. 1-9, яке відрізняється тим, що фасонна ущільнювальна деталь (240) має наскрізний канал для відведення конденсату в канал для відведення води, що просочується, поперечного профілю, причому в канал вставляється вставка (25) із синтетичного матеріалу РА (поліаміду).
11. Ущільнення за будь-яким з пп. 1-10, яке відрізняється тим, що ущільнення (10) сягає зони перекриття профілів, так що жолобок (11) для конденсату спирається на ущільнювальну канавку вертикального профілю.
12. Ущільнення за будь-яким з пп. 1-11, яке відрізняється тим, що фасонна ущільнювальна деталь (230, 240) утворює суцільну опорну поверхню, так що ущільнення (13) герметично примикає до жолобка (11) для конденсату.
