Несучий каркас навісного фасаду будівлі

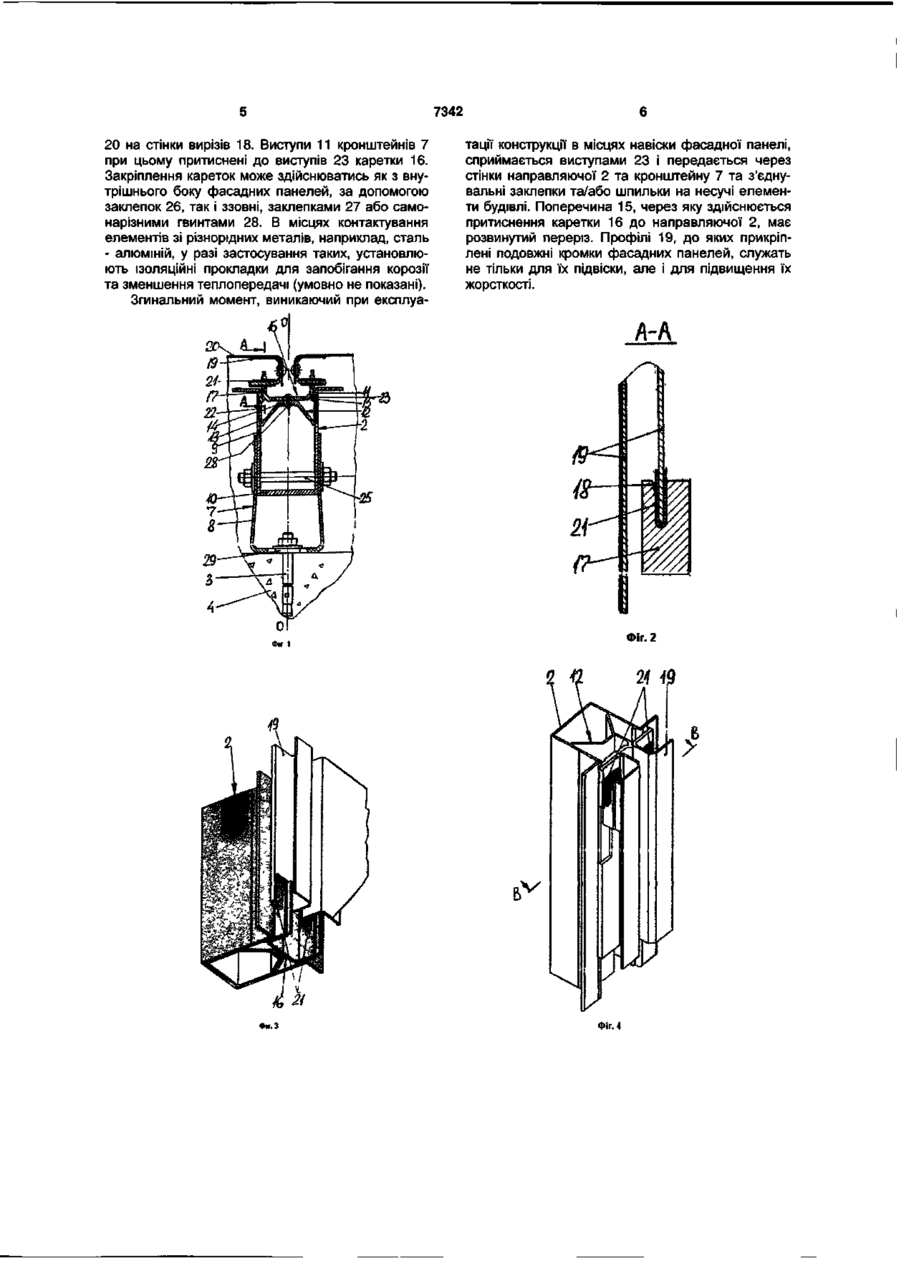

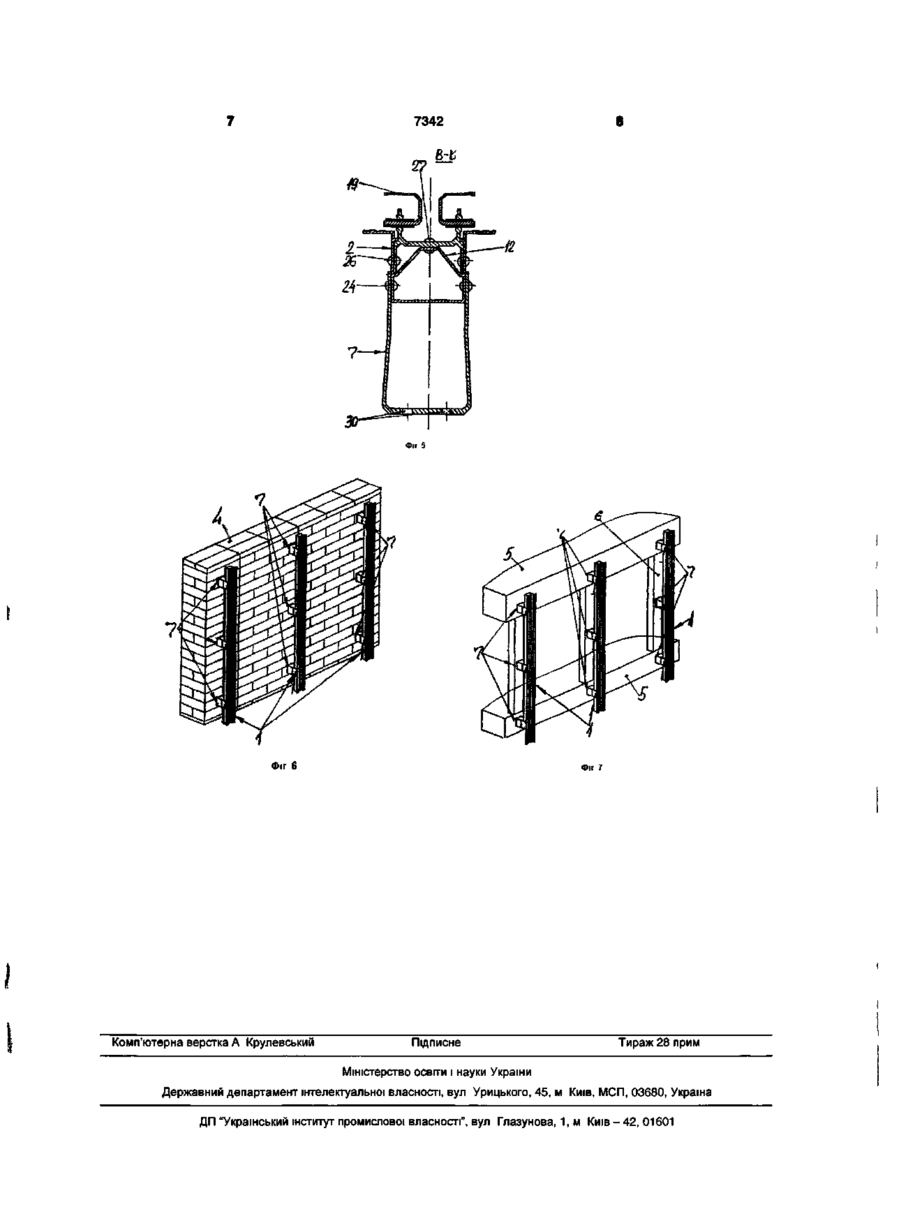

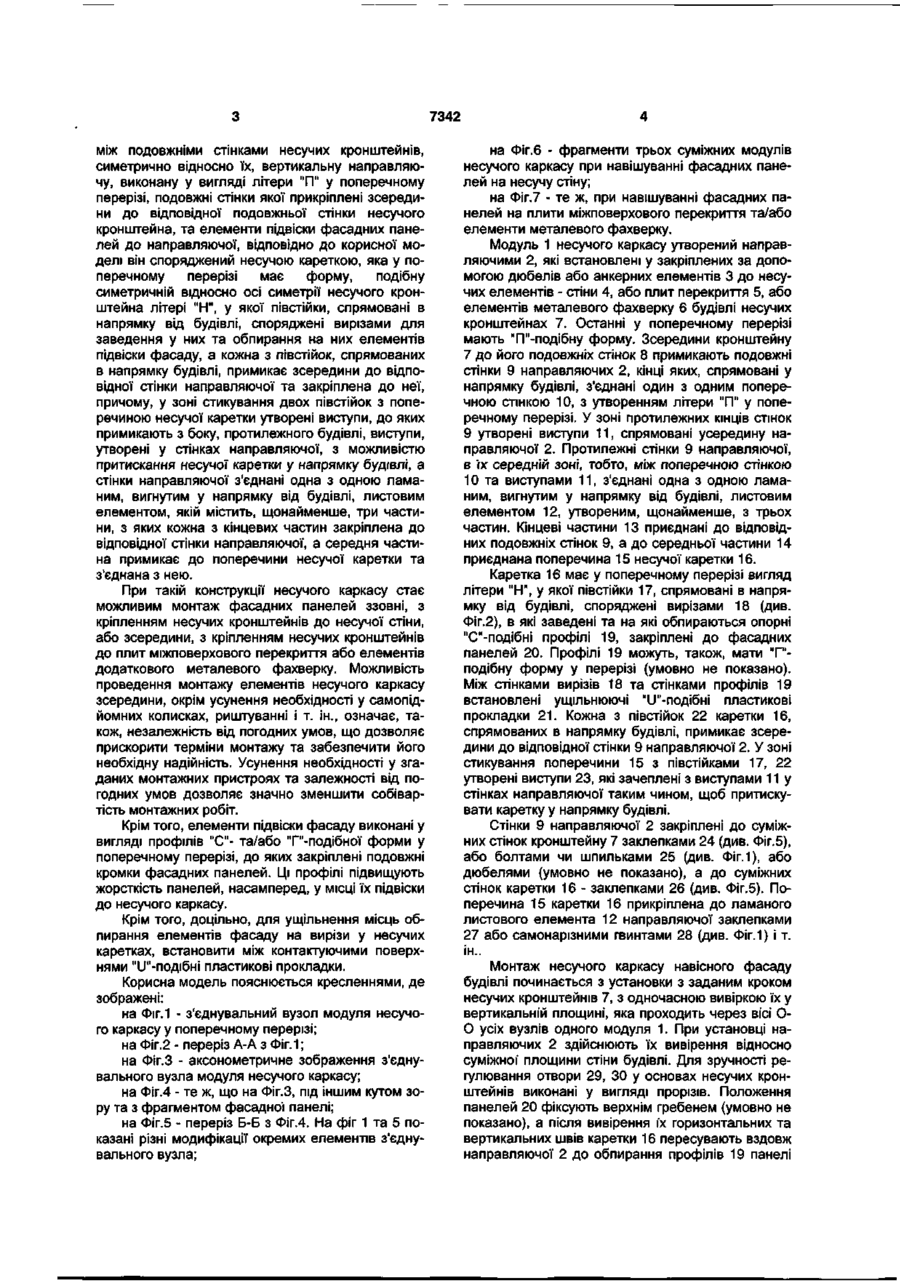

1 Несучий каркас навісного фасаду будівлі, який містить групу модулів 1, кожний з яких включає щонайменше два закріплених до несучого елемента будівлі П-подібних несучих кронштейни 7, встановлену між подовжніми стінками 8 несучих кронштейнів, симетрично відносно них, щонайменше одну вертикальну напрямну 2, виконану у вигляді літери П у поперечному перерізі, кожна подовжня стінка 9 якої прикріплена зсередини до відповідної стінки несучого кронштейна, та елементи ПІДВІСКИ фасаду до несучого каркаса, який відрізняється тим, що він оснащений несучою кареткою 16, яка у поперечному перерізі має форму, подібну симетричній відносно осі симетрії несучого кронштейна літері Н, у якій ПІВСТІЙКИ 17, спрямовані в напрямку від будівлі, оснащені вирізами 18 для заведення у них та обпирання на них елементів 19 ПІДВІСКИ фасаду, а кожна з ПІВСТІЙОК 22, спрямованих в напрямку будівлі, примикає зсередини до відповідної стінки 9 напрямної 2 та закріплена до неї, причому у зоні стикування двох ПІВСТІЙОК з поперечиною 15 каретки 16 утворені виступи 23, до яких примикають з боку, протилежного будівлі, виступи 11, утворені у стійках напрямної, з можливістю притискання несучої каретки у напрямку будівлі, а стінки 9 напрямної 2 з'єднані одна з одною ламаним, вигнутим у напрямку від будівлі, листовим елементом 12, який містить щонайменше три частини, в яких кожна з кінцевих частин закріплена до відповідної стінки напрямної, а середня частина примикає до поперечини 15 несучої каретки 16 та з'єднана з нею 2 Каркас за п 1, який відрізняється тим, що елементи 19 ПІДВІСКИ фасаду виконані у вигляді профілів С- та/або Г-подібної форми у поперечному перерізі, до яких закріплені подовжні кромки фасадних панелей 20 3 Каркас за одним з пунктів 1 або 2, який відрізняється тим, що в місцях обпирання елементів фасаду на вирізи у несучих каретках встановлені U-подібні пластикові прокладки між контактуючими поверхнями CM Запропонована корисна модель відноситься до будівництва, а саме, до фасадів, навішених на будівлю з можливістю їх вентиляції Найближчим за технічною суттю до запропонованого є несучий каркас навісного фасаду будівлі німецької фірми Алкан, який містить групу модулів, кожний з який утворений кількома рознесеними по висоті та закріпленими до несучого елемента будівлі несучими кронштейнами, "П"подібними у поперечному перерізі Між ПОДОВЖНІМИ стінками кожного з кронштейнів, симетрично їм, встановлена вертикальна направляюча, яка у поперечному перерізі теж має форму літери "П" Подовжні стінки направляючої примикають зсередини до стінок несучих кронштейнів та закріплені до них Між НИМИ встановлені поперечні стержні, на які навішені "П'-подібні кронштейни, закріплені до фасадних панелей [Проспект фірми ALCAN DEUTSCHLAND GmbH, Werk Gottingen, аркуш 19 00,19 01, прикладений до матеріалів заявки] Недоліком відомої конструкції є те, що вона дає можливість проведення монтажних робіт тільки з зовнішнього боку фасаду, що потребує влаштування риштувань, встановлення самопідйомних колисок або інших засобів підмощування для ведення робіт на висоті та робить залежним проведення монтажних робіт від погодних умов Задачею корисної моделі є створення несучого каркасу навісного фасаду будівлі, елементи якого виконані та розташовані таким чином, щоб послідовний монтаж каркасу можна було б здійснювати як ззовні фасаду, так і зсередини, без застосовування додаткових монтажних засобів Для вирішення поставленої задачі у несучому каркасу навісного фасаду будівлі, який містить групу модулів, кожний з який включає, щонайменше, два закріплені до несучого елемента будівлі "П"-подібних несучих кронштейни, встановлену со CD 7342 між подовжніми стінками несучих кронштейнів, симетрично відносно їх, вертикальну направляючу, виконану у вигляді літери "П" у поперечному перерізі, подовжні стінки якої прикріплені зсередини до відповідної подовжньої стінки несучого кронштейна, та елементи підвіски фасадних панелей до направляючої, відповідно до корисної моделі він споряджений несучою кареткою, яка у поперечному перерізі має форму, подібну симетричній відносно осі симетрії несучого кронштейна літері "Н", у якої півстійки, спрямовані в напрямку від будівлі, споряджені вирізами для заведення у них та обпирання на них елементів підвіски фасаду, а кожна з півстійок, спрямованих в напрямку будівлі, примикає зсередини до відповідної стінки направляючої та закріплена до неї, причому, у зоні стикування двох півстійок з поперечиною несучої каретки утворені виступи, до яких примикають з боку, протилежного будівлі, виступи, утворені у стінках направляючої, з можливістю притискання несучої каретки у напрямку будівлі, а стінки направляючої з'єднані одна з одною ламаним, вигнутим у напрямку від будівлі, листовим елементом, якій містить, щонайменше, три частини, з яких кожна з кінцевих частин закріплена до відповідної стінки направляючої, а середня частина примикає до поперечини несучої каретки та з'єднана з нею. При такій конструкції несучого каркасу стає можливим монтаж фасадних панелей ззовні, з кріпленням несучих кронштейнів до несучої стіни, або зсередини, з кріпленням несучих кронштейнів до плит міжповерхового перекриття або елементів додаткового металевого фахверку. Можливість проведення монтажу елементів несучого каркасу зсередини, окрім усунення необхідності у самопідйомних колисках, риштуванні і т. ін., означає, також, незалежність від погодних умов, що дозволяє прискорити терміни монтажу та забезпечити його необхідну надійність. Усунення необхідності у згаданих монтажних пристроях та залежності від погодних умов дозволяє значно зменшити собівартість монтажних робіт. Крім того, елементи підвіски фасаду виконані у вигляді профілів "С"- та/або Т"-подібної форми у поперечному перерізі, до яких закріплені подовжні кромки фасадних панелей. Ці профілі підвищують жорсткість панелей, насамперед, у місці їх підвіски до несучого каркасу. Крім того, доцільно, для ущільнення місць обпирання елементів фасаду на вирізи у несучих каретках, встановити між контактуючими поверхнями "U''-подібні пластикові прокладки. Корисна модель пояснюється кресленнями, де зображені: на Фіг.1 - з'єднувальний вузол модуля несучого каркасу у поперечному перерізі; на Фіг.2 - переріз А-А з Фіг.1; на Фіг.З - аксонометричне зображення з'єднувального вузла модуля несучого каркасу; на Фіг.4 - те ж, що на Фіг.З, під іншим кутом зору та з фрагментом фасадної панелі; на Фіг.5 - переріз Б-Б з Фіг.4. На фіг 1 та 5 показані різні модифікації окремих елементів з'єднувального вузла; на Фіг.6 - фрагменти трьох суміжних модулів несучого каркасу при навішуванні фасадних панелей на несучу стіну; на Фіг.7 - те ж, при навішуванні фасадних панелей на плити міжповерхового перекриття та/або елементи металевого фахверку. Модуль 1 несучого каркасу утворений направляючими 2, які встановлені у закріплених за допомогою дюбелів або анкерних елементів 3 до несучих елементів - стіни 4, або плит перекриття 5, або елементів металевого фахверку 6 будівлі несучих кронштейнах 7. Останні у поперечному перерізі мають "П"-подібну форму. Зсередини кронштейну 7 до його подовжніх стінок 8 примикають подовжні стінки 9 направляючих 2, кінці яких, спрямовані у напрямку будівлі, з'єднані один з одним поперечною стінкою 10, з утворенням літери "П" у поперечному перерізі. У зоні протилежних кінців стінок 9 утворені виступи 11, спрямовані усередину направляючої 2. Протилежні стінки 9 направляючої, в їх середній зоні, тобто, між поперечною стінкою 10 та виступами 11, з'єднані одна з одною ламаним, вигнутим у напрямку від будівлі, листовим елементом 12, утвореним, щонайменше, з трьох частин. Кінцеві частини 13 приєднані до відповідних подовжніх стінок 9, а до середньої частини 14 приєднана поперечина 15 несучої каретки 16. Каретка 16 має у поперечному перерізі вигляд літери "Н", у якої півстійки 17, спрямовані в напрямку від будівлі, споряджені вирізами 18 (див. Фіг.2), в які заведені та на які обпираються опорні "С"-подібні профілі 19, закріплені до фасадних панелей 20. Профілі 19 можуть, також, мати "Г"подібну форму у перерізі (умовно не показано). Між стінками вирізів 18 та стінками профілів 19 встановлені ущільнюючі "ІГ-подібні пластикові прокладки 21. Кожна з півстійок 22 каретки 16, спрямованих в напрямку будівлі, примикає зсередини до відповідної стінки 9 направляючої 2. У зоні стикування поперечини 15 з півстійками 17, 22 утворені виступи 23, які зачеплені з виступами 11 у стінках направляючої таким чином, щоб притискувати каретку у напрямку будівлі. Стінки 9 направляючої 2 закріплені до суміжних стінок кронштейну 7 заклепками 24 (див. Фіг.5), або болтами чи шпильками 25 (див. Фіг.1), або дюбелями (умовно не показано), а до суміжних стінок каретки 16 - заклепками 26 (див. Фіг.5). Поперечина 15 каретки 16 прикріплена до ламаного листового елемента 12 направляючої заклепками 27 або самонарізними гвинтами 28 (див. Фіг.1) і т. ін.. Монтаж несучого каркасу навісного фасаду будівлі починається з установки з заданим кроком несучих кронштейнів 7, з одночасною вивіркою їх у вертикальній площині, яка проходить через вісі ОО усіх вузлів одного модуля 1. При установці направляючих 2 здійснюють їх вивірення відносно суміжної" площини стіни будівлі. Для зручності регулювання отвори 29, ЗО у основах несучих кронштейнів виконані у вигляді прорізів. Положення панелей 20 фіксують верхнім гребенем (умовно не показано), а після вивірення їх горизонтальних та вертикальних швів каретки 16 пересувають вздовж направляючої 2 до обпирання профілів 19 панелі 7342 20 на стінки вирізів 18. Виступи 11 кронштейнів 7 при цьому притиснені до виступів 23 каретки 16. Закріплення кареток може здійснюватись як з внутрішнього боку фасадних панелей, за допомогою заклепок 26, так і ззовні, заклепками 27 або самонарізними гвинтами 28. В місцях контактування елементів зі різнорідних металів, наприклад, сталь - алюміній, у разі застосування таких, установлюють ізоляційні прокладки для запобігання корозії та зменшення теплопередачі (умовно не показані). Згинальний момент, виникаючий при експлуа тації конструкції в місцях навіски фасадної панелі, сприймається виступами 23 і передається через стінки направляючої 2 та кронштейну 7 та з'єднувальні заклепки та/або шпильки на несучі елементи будівлі. Поперечина 15, через яку здійснюється притиснення каретки 16 до направляючої 2, має розвинутий переріз. Профілі 19, до яких прикріплені подовжні кромки фасадних панелей, служать не тільки для їх підвіски, але і для підвищення їх жорсткості. Фіг. 2 Фіг. 4 Фіг 6 Комп'ютерна верстка А Крулевський Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
