Стінна опора для підвалин фасаду

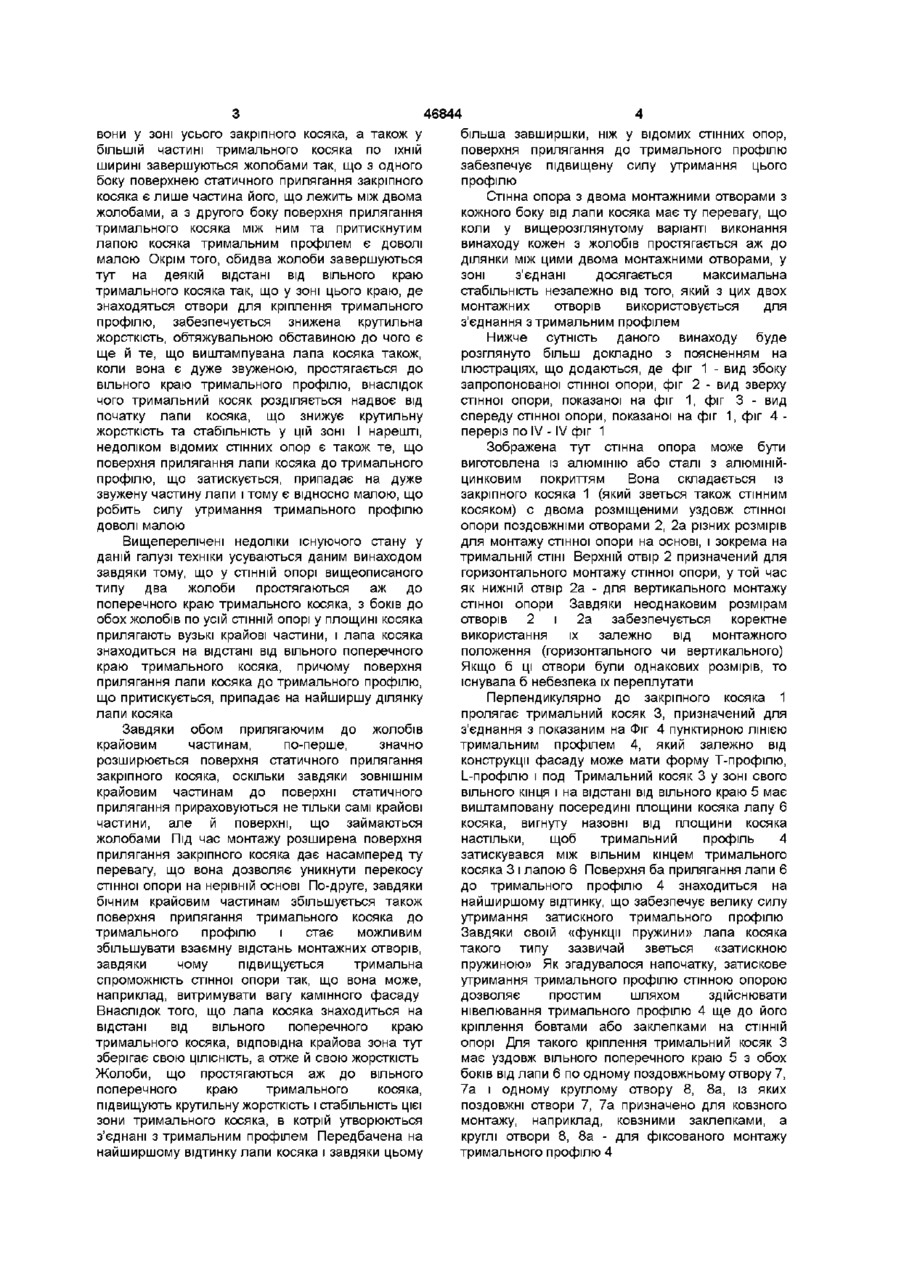

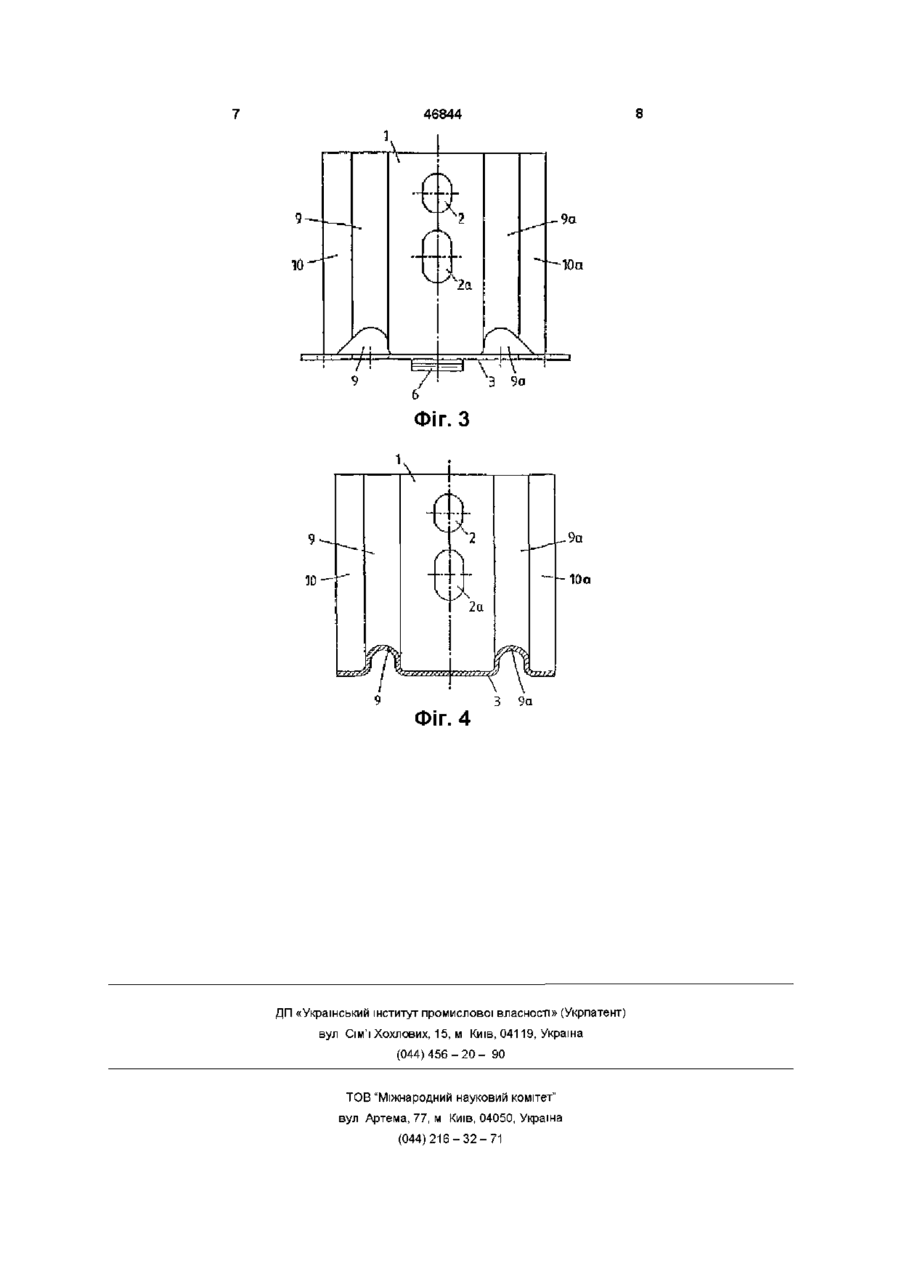

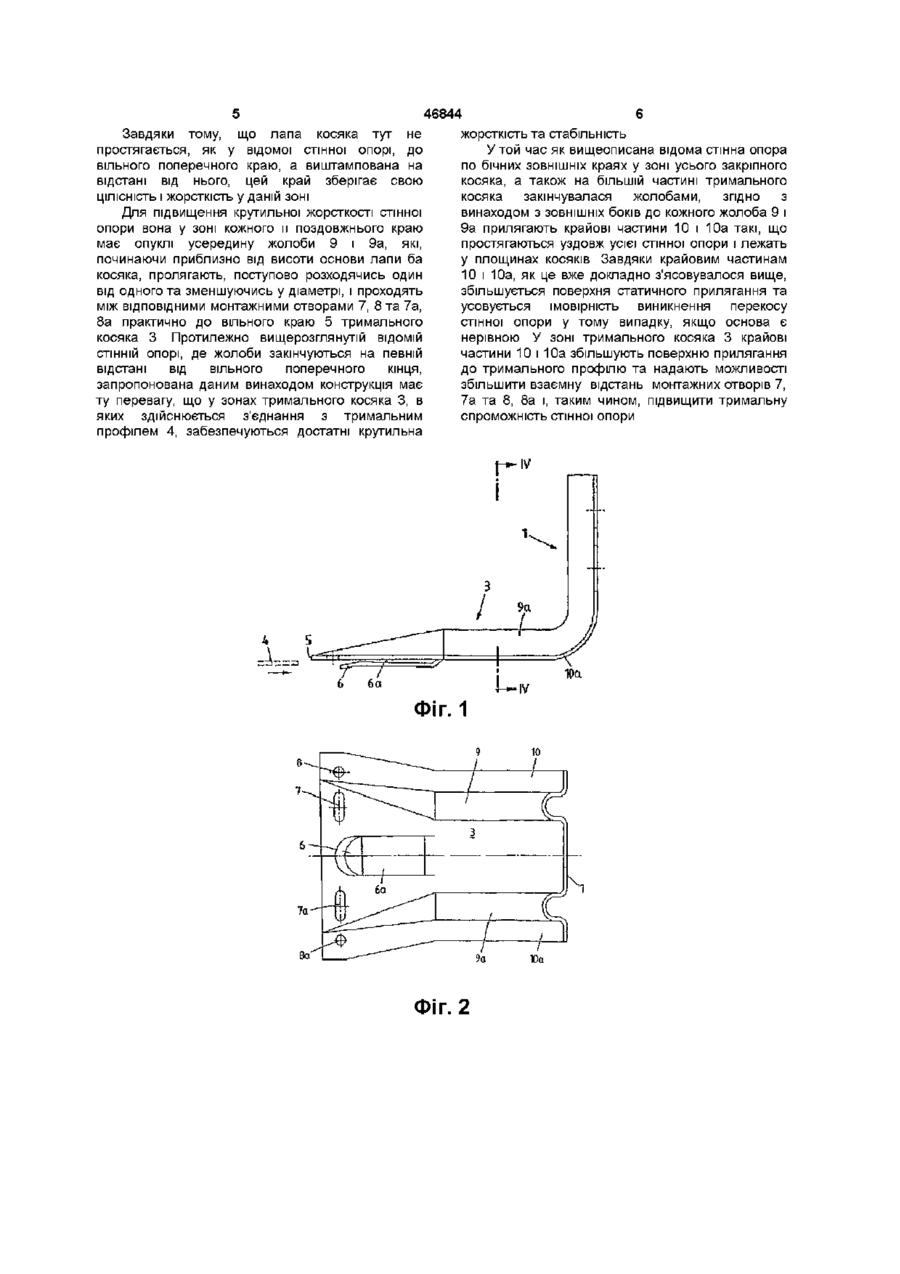

1 Стінна опора для підвалин фасаду, яка має закріпний косяк для монтажу и на основі, такої як підтримувальна стіна, та підтримувальний косяк, який перпендикулярно відходить від закріпного косяка, розширюючись у напрямку вільного кінця, і з яким може з'єднуватися підтримувальний профіль, де закріпний косяк містить монтажні отвори на поздовжній середній лінії стінної опори, призначені для болтового з'єднання з основою, а підтримувальний косяк у частині свого вільного кінця має виштампувану з площини косяка лапу, вигнуту назовні від площини косяка настільки, щоб між вільним кінцем підтримувального косяка та лапою косяка міг бути затиснутий підтримувальний профіль, а також монтажні отвори уздовж його вільного поперечного краю з обох сторін лапи косяка для болтового або клепаного з'єднання підтримувального косяка з підтримувальним профілем, і де для підвищення крутильної жорсткості стінної опори у частині обох и поздовжніх країв передбачено жолоби, опуклі усередину стінної опори, яка відрізняється тим, що обидва жолоби (9, 9а) проходять аж до вільного поперечного краю (5) підтримувального косяка (3), з боків до обох жолобів (9, 9а) прилягають крайові частини (10, 10а), які простягаються уздовж усієї стінної опори і лежать у площині косяка, лапа (6) косяка знаходиться на відстані від вільного поперечного краю (5) підтримувального косяка, де поверхня (6а) прилягання лапи (6) косяка до підтримувального профілю (4), що затискується, має найширшу ділянку лапи косяка 2 Стінна опора за п 1 з двома монтажними отворами на кожній з обох сторін лапи косяка, яка відрізняється тим, що жолоби (9, 9а) проходять о між ВІДПОВІДНИМИ до них монтажними отворами (7, 8) та (7а, 8а) 00 (О Винахід стосується стінної опори для підвалин фасаду, яка має закріпний косяк для монтажу її на основі, такої як тримальна стіна, та тримальний косяк, який перпендикулярно відходить від закріпного косяка, розширюючись у напрямку вільного кінця, і з яким може з'єднуватися тримальний профіль, де закріпний косяк містить монтажні отвори на поздовжній середній лінії стінної опори, призначені для болтового з'єднання з основою, а тримальний косяк у частині свого вільного кінця має виштампувану з площини косяка лапу, вигнуту назовні від площини косяка настільки, щоб між вільним кінцем тримального косяка та лапою косяка міг бути затискний тримальний профіль, а також монтажні отвори уздовж його вільного поперечного краю з обох сторін лапи косяка для болтового або клепаного з єднання тримального косяка з тримальним профілем, і де для підвищення крутильної жорсткості стінної опори у частині обох и поздовжніх країв передбачено жолоби, опуклі усередину стінної опори Призначені до батистового утримання тримального профілю СТІННІ опори добре ВІДОМІ у різноманітних формах їхнього здійснення Вони дозволяють нівелювати тримальні профілі, усовуючи неплощинність підвалин, відхилення від вертикальної лінії і т ш , до того, як в них буде зроблено отвори, необхідні для остаточного з'єднання їх бовтами або заклепками ВІДОМІ СТІННІ опори виготовляють із алюмінію або сталі з алюміній-цинковим покриттям До них причисляються також СТІННІ опори вищезгаданих форм Недоліком відомих стінних опор є те, що 46844 більша завширшки, ніж у відомих стінних опор, вони у зоні усього закріпного косяка, а також у поверхня прилягання до тримального профілю більшій частині тримального косяка по їхній забезпечує підвищену силу утримання цього ширині завершуються жолобами так, що з одного профілю боку поверхнею статичного прилягання закріпного Стінна опора з двома монтажними отворами з косяка є лише частина його, що лежить між двома кожного боку від лапи косяка має ту перевагу, що жолобами, а з другого боку поверхня прилягання коли у вищерозглянутому варіанті виконання тримального косяка між ним та притискнутим винаходу кожен з жолобів простягається аж до лапою косяка тримальним профілем є доволі ділянки між цими двома монтажними отворами, у малою Окрім того, обидва жолоби завершуються зоні з'єднані досягається максимальна тут на деякій відстані від вільного краю стабільність незалежно від того, який з цих двох тримального косяка так, що у зоні цього краю, де монтажних отворів використовується для знаходяться отвори для кріплення тримального з'єднання зтримальним профілем профілю, забезпечується знижена крутильна жорсткість, обтяжувальною обставиною до чого є Нижче сутність даного винаходу буде ще й те, що виштампувана лапа косяка також, розглянуто більш докладно з поясненням на коли вона є дуже звуженою, простягається до ілюстраціях, що додаються, де фіг 1 - вид збоку вільного краю тримального профілю, внаслідок запропонованої стінної опори, фіг 2 - вид зверху чого тримальний косяк розділяється надвоє від стінної опори, показаної на фіг 1, фіг 3 - вид початку лапи косяка, що знижує крутильну спереду стінної опори, показаної на фіг 1, фіг 4 жорсткість та стабільність у цій зоні І нарешті, переріз по IV - IV фіг 1 недоліком відомих стінних опор є також те, що Зображена тут стінна опора може бути поверхня прилягання лапи косяка до тримального виготовлена із алюмінію або сталі з алюмінійпрофілю, що затискується, припадає на дуже цинковим покриттям Вона складається із звужену частину лапи і тому є відносно малою, що закріпного косяка 1 (який зветься також стінним робить силу утримання тримального профілю косяком) с двома розміщеними уздовж стінної доволі малою опори поздовжніми отворами 2, 2а різних розмірів для монтажу стінної опори на основі, і зокрема на Вищеперелічені недоліки існуючого стану у тримальній СТІНІ Верхній отвір 2 призначений для даній галузі техніки усуваються даним винаходом горизонтального монтажу стінної опори, у той час завдяки тому, що у СТІННІЙ опорі вищеописаного як нижній отвір 2а - для вертикального монтажу типу два жолоби простягаються аж до стінної опори Завдяки неоднаковим розмірам поперечного краю тримального косяка, з боків до отворів 2 і 2а забезпечується коректне обох жолобів по усій СТІННІЙ опорі у площині косяка використання їх залежно від монтажного прилягають вузькі крайові частини, і лапа косяка положення (горизонтального чи вертикального) знаходиться на відстані від вільного поперечного Якщо б ці отвори були однакових розмірів, то краю тримального косяка, причому поверхня існувала б небезпека їх переплутати прилягання лапи косяка до тримального профілю, що притискується, припадає на найширшу ділянку Перпендикулярно до закріпного косяка 1 лапи косяка пролягає тримальний косяк 3, призначений для з'єднання з показаним на Фіг 4 пунктирною ЛІНІЄЮ Завдяки обом прилягаючим до жолобів тримальним профілем 4, який залежно від крайовим частинам, по-перше, значно конструкції фасаду може мати форму Т-профілю, розширюється поверхня статичного прилягання L-профілю і под Тримальний косяк 3 у зоні свого закріпного косяка, оскільки завдяки ЗОВНІШНІМ вільного кінця і на відстані від вільного краю 5 має крайовим частинам до поверхні статичного виштамповану посередині площини косяка лапу 6 прилягання прираховуються не тільки самі крайові косяка, вигнуту назовні від площини косяка частини, але й поверхні, що займаються настільки, щоб тримальний профіль 4 жолобами Під час монтажу розширена поверхня затискувався між вільним кінцем тримального прилягання закріпного косяка дає насамперед ту косяка 3 і лапою 6 Поверхня ба прилягання лапи 6 перевагу, що вона дозволяє уникнути перекосу до тримального профілю 4 знаходиться на стінної опори на нерівній основі По-друге, завдяки найширшому відтинку, що забезпечує велику силу бічним крайовим частинам збільшується також утримання затискного тримального профілю поверхня прилягання тримального косяка до Завдяки своїй «функції пружини» лапа косяка тримального профілю і стає можливим такого типу зазвичай зветься «затискною збільшувати взаємну відстань монтажних отворів, пружиною» Як згадувалося напочатку, затискове завдяки чому підвищується тримальна утримання тримального профілю стінною опорою спроможність стінної опори так, що вона може, дозволяє простим шляхом здійснювати наприклад, витримувати вагу камінного фасаду нівелювання тримального профілю 4 ще до його Внаслідок того, що лапа косяка знаходиться на кріплення бовтами або заклепками на СТІННІЙ відстані від вільного поперечного краю опорі Для такого кріплення тримальний косяк З тримального косяка, відповідна крайова зона тут має уздовж вільного поперечного краю 5 з обох зберігає свою ЦІЛІСНІСТЬ, а отже й свою жорсткість боків від лапи 6 по одному поздовжньому отвору 7, Жолоби, що простягаються аж до вільного 7а і одному круглому отвору 8, 8а, із яких поперечного краю тримального косяка, поздовжні отвори 7, 7а призначено для ковзного підвищують крутильну жорсткість і стабільність цієї монтажу, наприклад, ковзними заклепками, а зони тримального косяка, в котрій утворюються круглі отвори 8, 8а - для фіксованого монтажу з'єднані з тримальним профілем Передбачена на тримального профілю 4 найширшому відтинку лапи косяка і завдяки цьому Завдяки тому, що лапа косяка тут не простягається, як у відомої стінної опорі, до вільного поперечного краю, а виштампована на відстані від нього, цей край зберігає свою ЦІЛІСНІСТЬ і жорсткість у даній зоні Для підвищення крутильної жорсткості стінної опори вона у зоні кожного и поздовжнього краю має опуклі усередину жолоби 9 і 9а, які, починаючи приблизно від висоти основи лапи ба косяка, пролягають, поступово розходячись один від одного та зменшуючись у діаметрі, і проходять між ВІДПОВІДНИМИ монтажними отворами 7, 8 та 7а, 8а практично до вільного краю 5 тримального косяка 3 Протилежно вищерозглянутій ВІДОМІЙ СТІННІЙ опорі, де жолоби закінчуються на певній відстані від вільного поперечного кінця, запропонована даним винаходом конструкція має ту перевагу, що у зонах тримального косяка 3, в яких здійснюється з'єднання з тримальним профілем 4, забезпечуються достатні крутильна 46844 жорсткість та стабільність У той час як вищеописана відома стінна опора по бічних ЗОВНІШНІХ краях у зоні усього закріпного косяка, а також на більшій частині тримального косяка закінчувалася жолобами, згідно з винаходом з ЗОВНІШНІХ боків до кожного жолоба 9 і 9а прилягають крайові частини 10 і 10а такі, що простягаються уздовж усієї стінної опори і лежать у площинах косяків Завдяки крайовим частинам 10 і 10а, як це вже докладно з'ясовувалося вище, збільшується поверхня статичного прилягання та усовується імовірність виникнення перекосу стінної опори у тому випадку, якщо основа є нерівною У зоні тримального косяка 3 крайові частини 10 і 10а збільшують поверхню прилягання до тримального профілю та надають можливості збільшити взаємну відстань монтажних отворів 7, 7а та 8, 8а і, таким чином, підвищити тримальну спроможність стінної опори I V 9 Фіг. 2 10 46844 Фіг. З / 9 \ 3 \ 9a Фіг. 4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
