Пристрій для догляду за туалетом

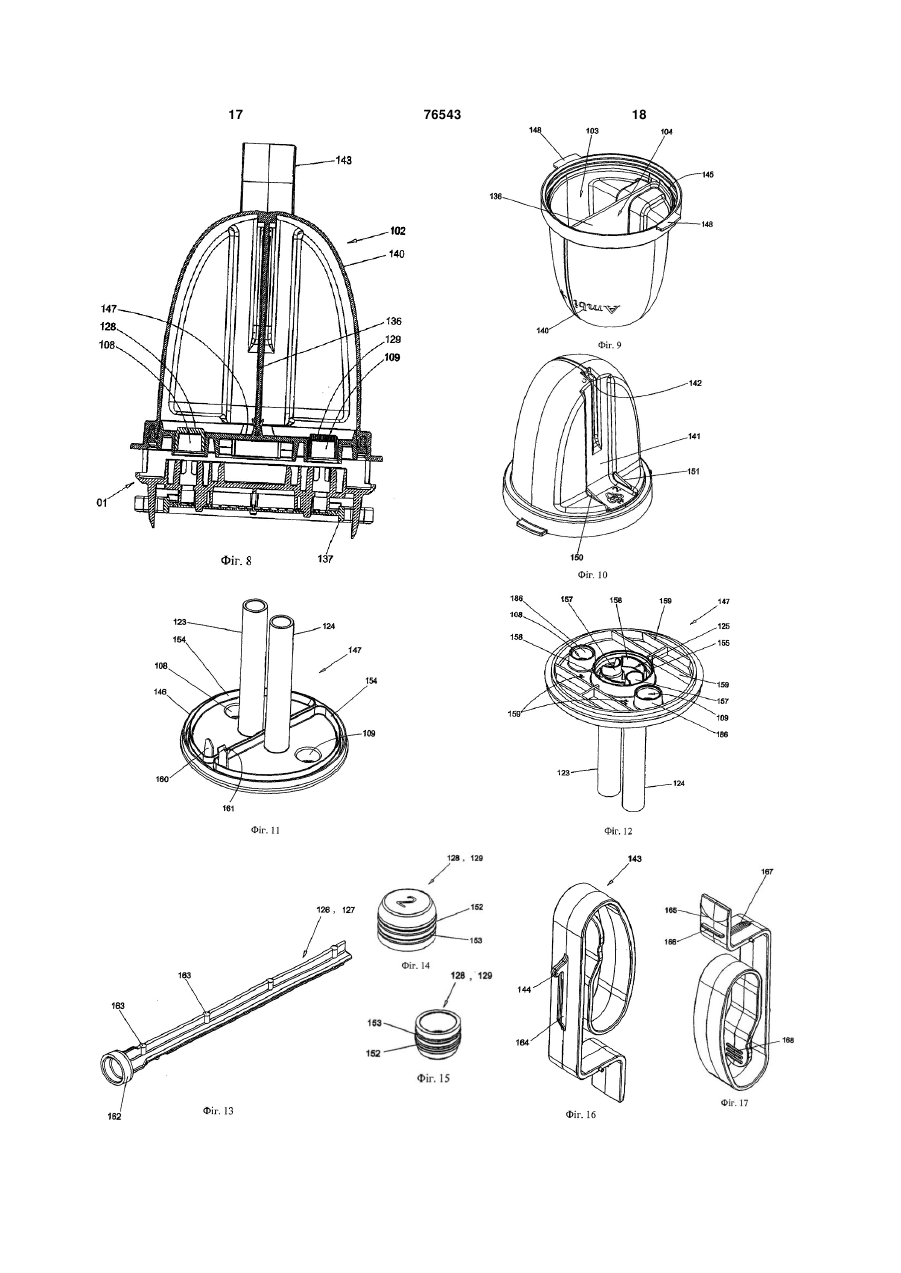

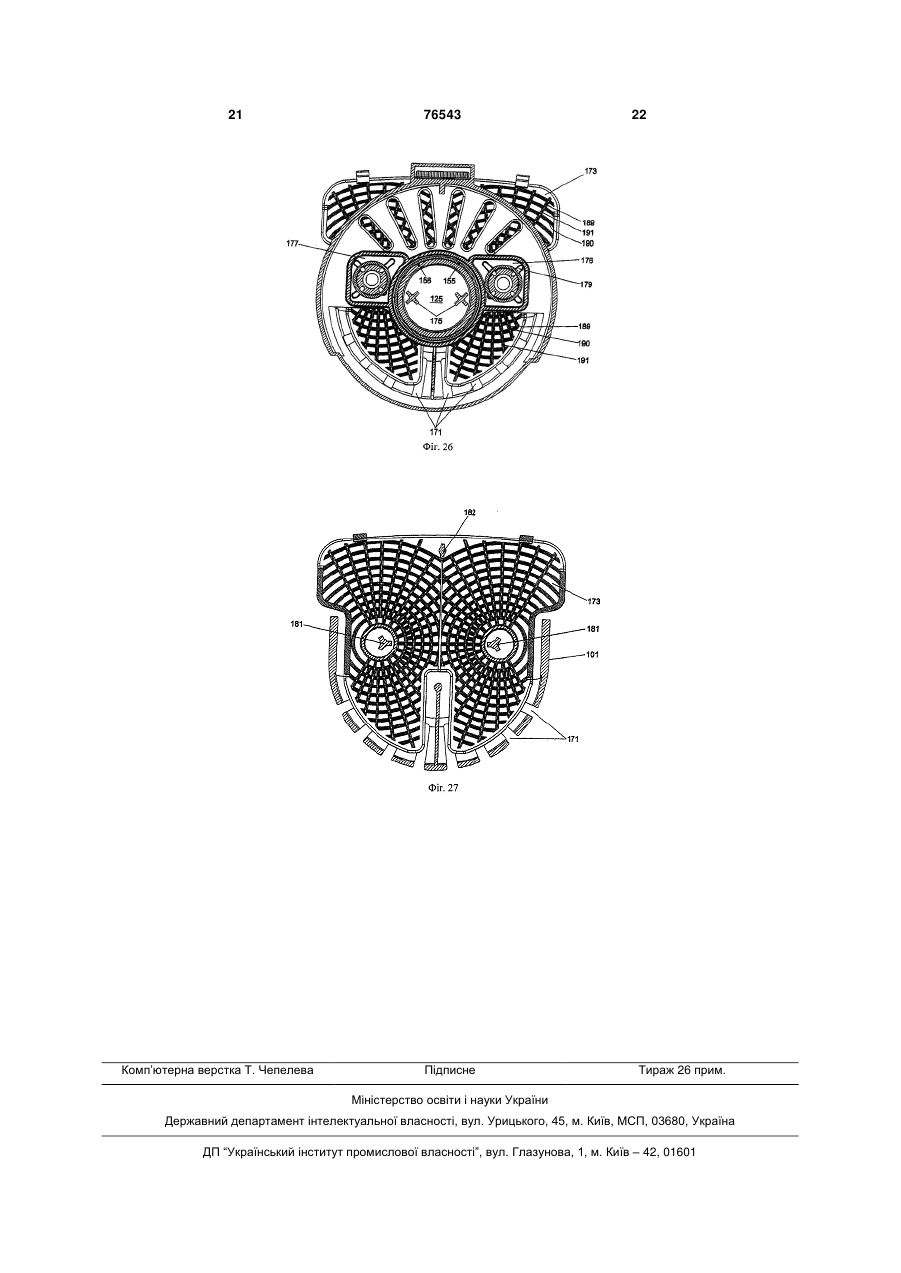

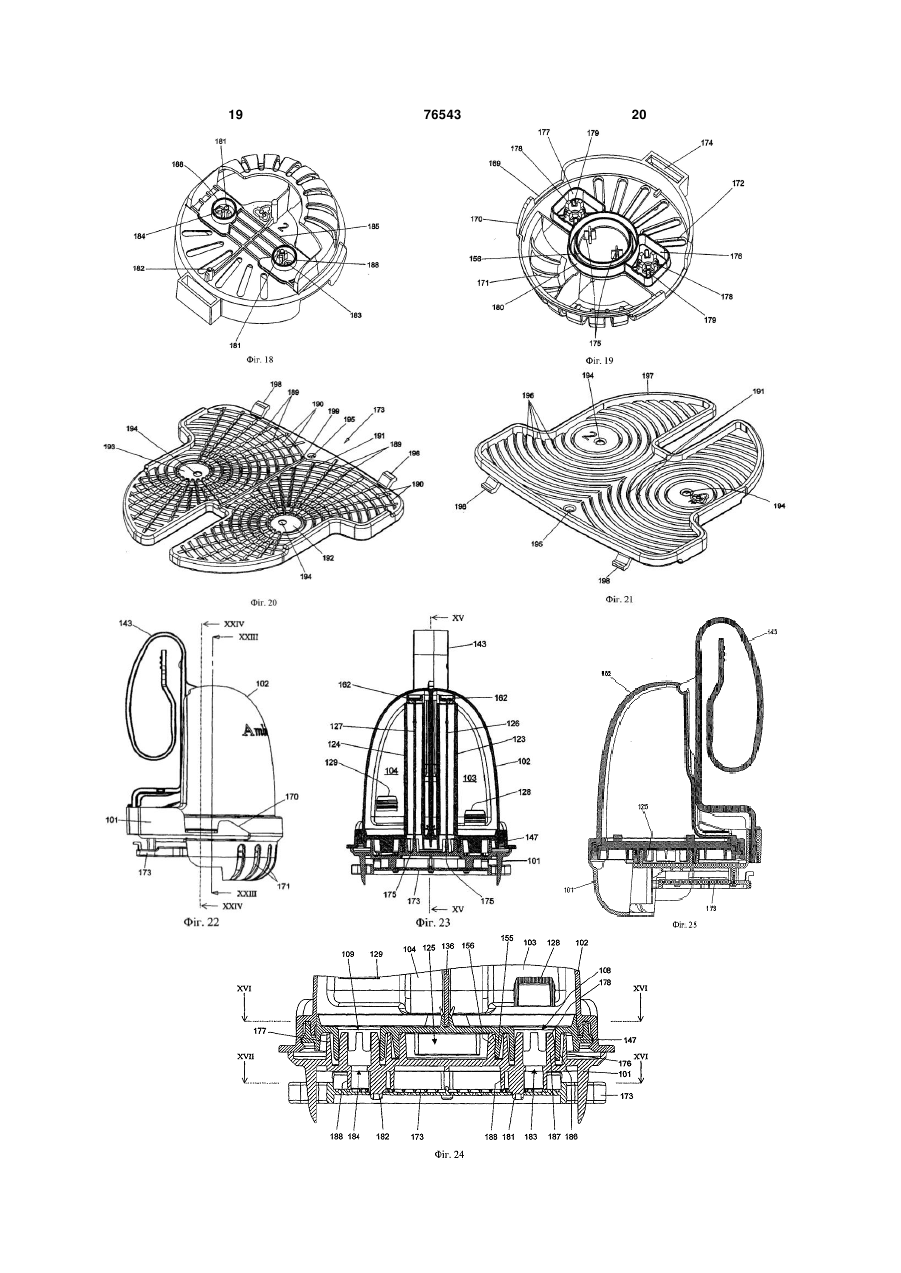

1. Пристрій для догляду за туалетом, оснащений резервуаром, що має принаймні один відсік для активної рідини, виготовлений з непористого матеріалу, елемент для збирання рідини, який під час використання постійно або періодично сполучається із вмістом принаймні одного відсіку, і оснащений кріпильними засобами для прикріплення цього пристрою до обідка унітаза таким чином, що у режимі експлуатації пристрою елемент для збирання рідини розташований на шляху води, яка змиває туалет, елемент для збирання рідини, що має бік, повернутий до потоку змивної води, і бік, повернутий від потоку змивної води, бік, повернутий до потоку змивної води, оснащений засобами для збирання рідини, який відрізняється тим, що бік елемента для збирання рідини, повернутий від потоку змивної води, також оснащений засобами для збирання рідини, які сполучаються із засобами для збирання рідини боку, повернутого до потоку змивної води, за допомогою канавок, влаштованих в елементі для збирання рідини. 2. Пристрій за п.1, який відрізняється тим, що елемент для збирання рідини виконаний як пластина, яка оснащена екрануванням, щоб принаймні частково захищати засоби для збирання рідини боку, повернутого від потоку змивної води, під час використання змивної води. 3. Пристрій за п.2, який відрізняється тим, що край пластини оснащений спрямованою вниз перегородкою, яка, починаючи з боку пластини, повернутого до потоку змивної води, простягається у напрямку, і дещо далі боку пластини, повернутого від потоку змивної води. 2 (19) 1 3 76543 4 13. Пристрій за п.6 або 12, який відрізняється 16. Пристрій за будь-яким із попередніх пунктів, який відрізняється тим, що він оснащений тритим, що канавки боку, повернутого від потоку змивної води, простягаються вздовж доріжок, які, мачем, який містить кріпильні засоби, і флаконом, принаймні видимі на поперечному перерізі пласзнімно з'єднаним із тримачем, включаючи притини, в основному не перекривають зазначені наймні один відсік. 17. Пристрій за п.16, який відрізняється тим, що вигнуті канавки боку, повернутого до потоку змивної води. елемент для збирання рідини оснащений встано14. Пристрій за п.10, який відрізняється тим, що вленими у заданому положенні виступами і/або головні канавки і субканавки разом складають перегородками для встановлення у певному помережу канавок, подібну до павутини, в основноложенні пластини у тримачі. му зацентровану на ділянках, що одержують рі18. Пристрій за будь-яким із попередніх пунктів, який відрізняється тим, що він оснащений придину. 15. Пристрій за п.4 або 8, який відрізняється наймні двома відсіками для активної рідини, затим, що канали утворюються з тієї причини, що собами для збирання рідини на елементі для канавки з боку, повернутого до потоку змивної збирання рідини, які відділені один від одного, води, перетинають канавки на боці, повернутому такими що, також на елементі для збирання рідивід потоку змивної води. ни, активна речовина з першого відсіку не змішується з активною речовиною з другого відсіку. Даний винахід стосується пристрою для догляду за туалетом, оснащеного резервуаром, що має принаймні один відсік для активної рідини, елемент для збирання рідини, виготовлений з непористого матеріалу, який під час використання постійно або періодично сполучається із вмістом принаймні одного відсіку, і оснащеного кріпильними засобами для прикріплення цього пристрою до обідка унітаза таким чином, що у режимі експлуатації пристрою елемент для збирання рідини розташований на шляху води, яка змиває туалет, елемент для збирання рідини, що має бік, повернутий до потоку змивної води, і бік, повернутий від потоку змивної води, бік, повернутий до потоку змивної води, оснащений засобами для збирання рідини. Такий пристрій відомий [з міжнародної патентної заявки WO 99/66139 (S.C.Johnson & Son)]. Резервуар у ньому сконструйований як флакон, який знімно з'єднаний із тримачем, що несе кріпильні засоби та елемент для збирання рідини. Елемент для збирання рідини у цьому пристрої сконструйований як пластина, оснащена на боці, повернутому до потоку змивної води, канавками, що утворюють засоби для збирання рідини. Флакон цього пристрою забезпечений єдиним відсіком. У режимі експлуатації відомого пристрою флакон з'єднаний із тримачем, і тримач прикріплений до обідка унітаза за допомогою кріпильних засобів. Засоби для збирання рідини пластини вбирають активну рідину з відсіку. Під час змивання унітаза змивна вода обтікає бік пластини, повернутої до потоку змивної води, за допомогою чого активна рідина виділяється у змивну воду. Виділена активна рідина може очищати унітаз. Крім того, частина активної рідини може випаровуватися в оточуюче середовище, щоб освіжати туалетну кімнату. Після змивання унітаза засоби для збирання рідини пластини заповнюються новою дозою активної рідини з відсіку. Недоліком відомого пристрою є те, що регенерація засобів для збирання рідини пластини забирає значну кількість часу. Отже, коли туалет використовується інтенсивно, пристрій не здатний виділяти достатньо активної рідини під час кожного змивання туалету з метою очищення і освіження туалету. Відповідно, метою даного винаходу є забезпечити пристрій для догляду за туалетом, який позбавлений недоліків відомого пристрою, у той же час зберігаючи його переваги, принаймні пристрій, в якому регенерація засобів для збирання рідини відбувається відносно швидко. З цією метою, пристрій за даним винаходом відрізняється тим, що бік елемента для збирання рідини, повернутий від потоку змивної води, також оснащений засобами для збирання рідини, які сполучаються із засобами для збирання рідини боку, повернутого до потоку змивної води, за допомогою канавок, влаштованих в елементі для збирання рідини. Несподівано було виявлено, що, як результат, відновлення засобів для збирання рідини відбувається відносно швидко. Отже, туалетом незабаром можна буде скористатися знову, у той час як засоби для збирання рідини достатньо заповнюються активною рідиною, щоб досягнути належного очищення і освіження туалету. Функціонування пристрою за даним винаходом є наступним. У режимі експлуатації засоби для збирання рідини боку, повернутого до потоку змивної води, вбирають активну рідину, яка, крізь канавки в елементі для збирання рідини, також досягає засобів для збирання рідини боку елемента для збирання рідини, повернутого від потоку змивної води. Після змивання туалету засоби для збирання рідини боку, повернутого до потоку змивної води, відновлюються з принаймні одного відсіку. Засоби для збирання рідини боку, повернутого 5 76543 6 від потоку змивної води, можуть здійснювати додо потоку змивної води. Екранування може бути даткове відновлення засобів для збирання рідини сконструйоване, наприклад, як спрямована вниз боку, повернутого до потоку змивної води, поверперегородка, передбачена на краю пластини, і таючи туди активну рідину крізь канавки. яка, починаючи з боку пластини, повернутого до Додатковою перевагою є те, що засоби для потоку змивної води, простягається у напрямку, і збирання рідини боку, повернутого від потоку дещо далі, боку пластини, повернутого від потоку змивної води, не перешкоджають, під час змизмивної води. вання туалету, виділенню активної рідини засоВідповідно до переважного втілення даного бами для збирання рідини боку, повернутого до винаходу, засоби для збирання рідини боку, попотоку змивної води. Більше того, засоби для вернутого до потоку змивної води, і/або боку, збирання рідини боку, повернутого від потоку повернутого від потоку змивної води, містять казмивної води, можуть покривати відносно велику пілярні канавки. Втім, також можливо вибрати поверхню, так що ці засоби можуть вбирати відіншу структуру для засобів для збирання рідини, носно велику кількість активної рідини з метою доти, поки вона сприяє розтіканню рідини по відновлення засобів для збирання рідини боку, елементу для збирання рідини, і доти, поки вона повернутого до потоку змивної води. Це забезпеможе відтворювано виготовлятися і має точно чує ту перевагу, що засоби для збирання рідини визначені властивості розподілу рідини. боку, повернутого від потоку змивної води, моАльтернативні структури можуть включати, жуть брати участь декілька разів підряд у відновнаприклад, заглиблення або виступи, які стволенні засобів для збирання рідини боку, повернурюють структуру, що може бути або не бути ситого до потоку змивної води, до того, як вони метричною, або їхні поєднання. Також можливим спорожніють. варіантом є щіткоподібна структура. Такі структуСлід зазначити, що, необов'язково, в межах ри всі легко можуть бути виготовлені у процесі даного винаходу, засоби для збирання рідини лиття під тиском. Завдяки процесу лиття під тисбоку елемента для збирання рідини, повернутого ком, структура є відтворюваною і, отже, властивід потоку змивної води, так само як засоби боку, вості розподілу рідини є відомими, визначеними і повернутого до потоку змивної води, можуть вивідтворюваними. вільняти активну рідину у змивну воду. До того ж, Елемент для збирання рідини,забезпечений засоби для збирання рідини на боці елемента такою структурою, може, крім того, бути виготовдля збирання рідини, повернутому від потоку лений легко, дешево і швидко. Чітко визначені і змивної води, створюють додаткову поверхню відтворювані властивості розподілу рідини засовипаровування, за допомогою якої активна рідибів для збирання рідини є бажаними, зокрема, на може випаровуватися і може освіжати туалетколи флакон оснащений принаймні двома відсіне приміщення. У результаті, відносно велика ками для активної рідини, оскільки ці відсіки покількість активної рідини може вивільнятися у винні вивільняти активні рідини у конкретному туалетний злив і між зливами, як результат випапостійному співвідношенні в елемент для збировування, так що досягається дуже добре очирання рідини для оптимального функціонування щення та освіження. пристрою. Слід додатково зазначити, що канавки моВідповідно до корисного удосконалення дажуть бути влаштовані в елементі для збирання ного винаходу, елемент для збирання рідини рідини різноманітними способами, в залежності, оснащений встановленими у заданому положенні наприклад, від матеріалу, з якого виготовляють виступами і/або перегородками для встановленелемент для збирання рідини. Так, канавки моня у певному положенні елемента для збирання жуть бути пробиті на елементі для збирання рірідини в тримачі. дини, або можуть бути висвердлені, або суцільТаким чином, елемент для збирання рідини нолиті як наслідок конфігурації прес-форми, і може бути відносно просто і міцно прикріплений тому подібне. до, наприклад, частин тримача, що входять у Відповідно до подальшої розробки даного зачеплення зі згаданими виступами і/або переговинаходу, елемент для збирання рідини сконстродками. руйований як пластина, яка оснащена екраном, Відповідно до подальшої розробки даного щоб принаймні частково захищати засоби для винаходу, пристрій може бути оснащений призбирання рідини з боку, повернутого від потоку наймні двома відсіками для активної рідини, зазмивної води, під час використання змивної води. собами для збирання рідини на елементі для Це є особливо корисним, коли ці засоби для збирання рідини, які відділені один від одного, збирання рідини, повернуті від потоку змивної такими що, також на елементі для збирання рідиводи, в основному служать для відновлення зани, активна речовина з першого відсіку не змішусобів для збирання рідини боку пластини, поверється з активною речовиною з другого відсіку. нутого до потоку змивної води, оскільки ці екраВинахід буде зараз роз'яснений далі з посинуючі засоби захищають згадані першими засоби ланням на супровідні креслення. На кресленнях: для збирання від додавання небажано великої Фіг.1 показує повздовжній переріз типового кількості активної рідини безпосередньо до змиввтілення пристрою за даним винаходом; ної води під час зливу у туалеті. Тому активна Фіг.2 показує повздовжній переріз цього тирідина, що зберігається у засобах для збирання пового втілення, перпендикулярний до повздовжрідини боку, повернутого від потоку змивної води, нього перерізу Фіг.1, у положенні, вказаному ліможе використовуватися оптимально для відновтерою С на Фіг.1; лення засобів для збирання рідини, повернутих Фіг.3 показує вигляд зверху пластини для 7 76543 8 збирання рідини, оснащеної капілярними канавзнаходиться у рідинній взаємодії з рідиною у відками; сіках 3 і 4. Пластина 5 розміщена у тримачі 1 таФіг.4 показує вигляд знизу горизонтальної ким чином, що вона розташована на шляху змивпроекції, представленої на Фіг.3; ної води з пристроєм у положенні звисання з Фіг.5 показує деталь Q горизонтальної проекобідка унітаза. ції, представленої на Фіг.3; Як показано на Фіг.3 і 4, пластина 5 оснащена Фіг.6 показує поперечний переріз вздовж лінії як на боці 207, повернутому до потоку змивної В-В деталі Q, представленої на Фіг.5; води, так і на боці 208, повернутому від потоку Фіг.7 показує ряд прикладів інших структур, змивної води, канавками 203, 204 і 205, відповідщо можуть бути передбачені на верхньому боці но, які були зображені, для ясності, суцільним елемента для збирання рідини і на його боці, чорним кольором. Канавки на боці, повернутому повернутому від потоку змивної води, для того, до потоку змивної води, розділені на три прямі щоб забезпечити засоби для збирання рідини; головні канавки 203, які простягаються від діляФіг.8 показує вигляд у поперечному перерізі нок 201, 202, що одержують рідину, до краю плавздовж лінії XXIV-XXIV Фіг.22 через отвори витістини 5. Далі, бік 207 пластини 5, повернутий до кання второго типового втілення відповідно до потоку змивної води, оснащений деякою кількістю винаходу, з флаконом, ще не поміщеним на трипрямих субканавок 204а і деякою кількістю кільмачі; цевих субканавок 204b, які з'єднані одна з одною Фіг.9 показує перспективу нижнього боку і/або з головними канавками 203. Разом ці канавфлакона; ки складають мережу канавок, подібну до павуФіг.10 показує перспективу верхнього боку тини, головним чином зацентровану на ділянках флакона; 201, 202, що одержують рідину. Фіг.11 показує перспективу верхнього боку Канавки 205 на боці 208 пластини 5, повернузапірної кришки; тому від потоку змивної води, простягаються конФіг.12 показує перспективу нижнього боку зацентрично по колових траєкторіях на пластині 5. пірної кришки; Ці канавки 205, принаймні видимі на поперечному Фіг.13 показує перспективу запірного елеменперерізі пластини 5, не перекривають кільцеві та; канавки 204Ь боку 207 пластини 5, повернутого Фіг.14 і 15 показують перспективу вигляду до потоку змивної води, див. фігуру 6. Край боку зверху і вигляду знизу, відповідно, запірної криш208 пластини 5, повернутого від потоку змивної ки; води, крім того, оснащений фіксованою перегоФіг.16 і 17 обидві показують перспективу гнуродкою 211, яка, починаючи з боку 207 пластини чкого кронштейна, за допомогою якого даний 5, повернутого до потоку змивної води, простягапристрій може звішуватися з обідка унітаза; ється у напрямку боку 208 пластини 5, повернуФіг.18 і 19 показують вигляд знизу і вигляд того від потоку змивної води, і далі. зверху, відповідно, тримача, на якому може бути Канавки 203, 204 боку 207 пластини 5, повезакріплений флакон; рнутого до потоку змивної води, з'єднані за допоФіг.20 і 21 показують перспективу вигляду могою капілярних каналів 210 у пластині 5 з кільзверху і вигляду знизу, відповідно, елемента для цевими канавками 205 боку пластини, збирання рідини, застосовуваного у третьому повернутого від потоку змивної води. Кільцеві типовому втіленні; канавки 205 в основному розміщені з рівновіддаФіг.22 показує вигляд збоку третього типоволеними проміжками одна від одної, наприклад, на го втілення; взаємній відстані, яка знаходиться у діапазоні Фіг.23 показує вигляд у поперечному перерізі 0,1-4мм, конкретніше, на відстані у діапазоні 1вздовж лінії ХХІІІ-ХХІІІ Фіг.22 над трубчастими 3мм. Вищезазначені отвори 210 можуть мати елементами; діаметр у діапазоні, наприклад, 0,05-0,5мм. Фіг.24 детально показує отвори витікання Як показано на Фіг.1 і 2, тримач 1 оснащений флакона в змонтованому стані на тримачі; двома з'єднувальними патрубками 6 і 7, з якими Фіг.25 показує вигляд у поперечному перерізі з'єднуються відповідні отвори витікання 8, 9, відвздовж лінії XXV-XXV Фіг.23; повідно, відсіків 3, 4, відповідно, так що отвори Фіг.26 показує вигляд у поперечному перерізі витікання, в положенні звисання з обідка унітаза, вздовж лінії XXVI-XXVI Фіг.24; і спрямовані донизу. У положенні приєднання до Фіг.27 показує вигляд у поперечному перерізі з'єднувальних патрубків 6, 7, відповідно, отвори вздовж лінії XXVII-XXVII Фіг.24. витікання 8 і 9 є частково закритими запірними Типове втілення, представлене на Фіг.1-2, перегородками 10, 11, відповідно, кожна з яких пристрою для догляду за туалетом відповідно до оснащена принаймні одним отвором для проходу даного винаходу включає тримач 1 і флакон 2, рідини 12, 13, відповідно, який закінчується каназнімно з'єднаний з тримачем, із резервуаром для лом 14, 15, відповідно. Випускний отвір кожного з активної рідини. Тут цей резервуар має два відсіцих каналів 14, 15 сполучається з відповідною ки 3 і 4, розділені перегородкою 36. Засоби для ділянкою 201, 202, що одержує рідину, розташопідвішування, з'єднані з тримачем для звисання ваною на боці 207 пластини 5, повернутому до пристрою з обідка унітаза, тут не представлені. потоку змивної води. Пристрій далі оснащений елементом для збиРідина, що виходить із відсіків 3, 4, збираєтьрання рідини 5 у формі пластини 5, оснащеної ся на пластині 5 на відповідних ділянках 201, 202, капілярними канавками 203, 204, 205, який, коли що одержують рідину, і вбирається мережами флакон 2 був запресований на тримачі 1, завжди капілярних канавок 203, 204, 205 пластини 5. Ко 9 76543 10 ли туалет змивають, канавки 204, 20? боку пласмістять кожен активну рідину різного складу. тини 5, повернутого до потоку змивної води, вивіФіг.10 показує бік резервуара, в який повинен льняють активну рідину у змивну воду. Після цьоупиратися пристрій для підвішування 143. Добре го ці канавки 203, 204 відновлюються рідиною, видимим є паз 141, що має ширину пристрою для що виходить із відсіків 3, 4, і рідиною з канавок підвішування 143. Також представлений глибший 205 боку 208 пластини, повернутого від потоку паз 142, з яким може входити в зачеплення зачізмивної води. Тому відновлення може відбуватипний елемент 144, розміщений на пристрої для ся відносно швидко. Крім того, кількості рідини з підвішування 143. Фіг.9 чітко показує кромку ущідвох відсіків, які точно регулюються по відношенльнення 145, яка взаємодіє з кромкою ущільненню одна до одної, можуть бути одержані канавня 146 на запірній кришці 147, що представлена ками 203, 204, 205 пластини 5. на Фіг.11 і 12. Крім того, резервуар оснащений Функціонування тримача і витікання рідини з двома вушками 148, 149 і двома напрямними відсіку з типового втілення фігур 1 і 2, у цьому перегородками 150, 151, які мають спрощувати відношенні, є ідентичним до того, [що описане в підгонку резервуара до тримача 101. Європейській патентній заявці 0 785 315]. Зміст Як уже було зазначено вище, запірна кришка, цієї [Європейської патентної заявки ЕР 0 785 315] представлена на Фіг.11 і 12, підтримує два труброзуміють як такий, що складає частину опису, часті елементи 123, 124, в які включені стрижневі наведеного тут, втілення Фіг.1-2. Фіг.7 показує запірні елементи 126, 127 (Фіг.13). Запірна кришряд альтернативних структур, які можуть бути ка 147 далі оснащена двома отворами витікання розташовані на протилежних боках, в основному, 108 і 109, в які, у незмонтованому стані, вміщені пластини або елемента для збирання рідини 173 ущільнювальні пробки 128, 129. Запірна кришка у формі лотка. Тут слід зазначити, що це лише 147 фігур 11 і 12 далі чітко показує кромку ущільобмежена кількість прикладів, які можуть також нення 146, яка взаємодіє з кромкою ущільнення включати інші структури, такі як одержані литтям 145 резервуара. Крім того, показані дві другорядпід тиском щіткоподібні структури, або виступи чи ні кромки ущільнення 154, закриті самі по собі, як заглиблення, передбачені у безсистемному розупираються у стінки відсіку резервуара. Нижній ташуванні. бік запірної кришки 147, який представлений на Фіг.8-27 стосуються другого типового втіленФіг.12, чітко показує повітряну камеру 125, що ня відповідно до даного винаходу. Спочатку буобмежена ущільнювальною перегородкою 155, дуть окремо розглянуті різноманітні литі частини, яка, у змонтованому стані, взаємодіє з кромкою і після цього типове втілення в змонтованому ущільнення 156, зачіплюючись після того у тристані. мачі 101. Крім того, видимими є два екрануючі Фіг.8 показує повздовжній поперечний переелементи 157, які захищають стрижневі запірні різ, що проходить крізь отвори витікання флакона елементи 126, 127 від ненавмисного вштовху102, із флаконом 102, ще не поміщеним на тривання у неробоче положення. Екрануючі елеменмачі 101. Як у типовому втіленні фігур 1-6, флати 158 захищають запірну перегородку 155 від кон 102 був виготовлений із чотирьох литих часпошкодження перед монтуванням флакона 102 тин, тобто резервуара (перша лита частина, на тримачі 101. Із номером посилання 159 покапоказана на Фіг.9 і 10), нижня частина якого зазані зміцнювальні перегородки, що захищають крита запірною кришкою (друга лита частина, запірну кришку 147 від деформації. З номерами показана на Фіг.11 і 12). Запірна кришка 147 підтпосилання 160 і 161 показані центрувальні елеримує два трубчасті елементи 123, 124, в які менти, які дають можливість легкого монтування включені стрижневі запірні елементи 126, 127 резервуара на запірній кришці 147. (треті литі частини, показані на Фіг.13). Ці стрижневі елементи 126, 127 утворені окремими литиСтрижневий елемент, представлений на ми частинами. У запірній кришці 147 отвори витіФіг.13, оснащений ущільнювальною насадкою кання рідини 108, 109 закриті ущільнювальними 162, яка міцно закриває бік, повернутий до потоку пробками 128, 129 (четверті литі частини, показмивної води, трубчастого елемента 123, 124 зані на Фіг.14 і 15). Пристрій для підвішування запірної кришки 147 у герметичний спосіб, у не143 утворений окремою литою частиною (Фіг.16 і змонтованому стані флакона 102. Частини 163 17), яка, після лиття під тиском, прикріплюється циліндричної форми, представлені на стрижні, до тримача 101. Тримач 101, який також є окреутворюють місця, де стрижневий елемент виштомою литою частиною, представлений на Фіг.18 і вхується з прес-форми і вводиться в неї. 19. До нижнього боку цього тримача може бути Ущільнювальні ковпачки 128, 129, які предприєднаний елемент для збирання рідини 173 ставлені на Фіг.14 і 15, оснащені деякою кількістю (Фіг.20 і 21), у даному прикладі виготовлений за кромок 152, 153, що забезпечують ущільнюючу допомогою лиття під тиском. дію ущільнювальних ковпачків 128, 129. Перед переходом до обговорення способу, Пристрій для підвішування на Фіг.16 і 17 скоза яким різні литі частини взаємодіють у змонтонструйований як гнучкий кронштейн 143, який ваному стані, спочатку будуть окремо розглянуті може бути зігнутий навколо обідка унітаза. На литі частини. кронштейні 143 передбачений раніше згаданий Резервуар, показаний на Фіг.9 і 10, включає зачіпний елемент 144. Крім того, на кронштейні зовнішню стінку 140, що обмежує внутрішній пропередбачене ребро 164 для центрування кронстір, в якому розташована перегородка 136. Зовштейна 143 відносно флакона 102. Фіг.17 чітко нішня стінка 140 і перегородка 136 разом обмепоказує носову частину 165 кронштейна 143, яка жують два відсіки 103, 104, які, при використанні, проштовхується у тримач 101. На носовій частині 11 76543 12 передбачений стопор 166, який обмежує вставпростягаються радіально від центральних ділялення носової частини 165 у тримач 101. Із номенок витікання 192, 193. Елемент для збирання ром посилання 167 показане зміцнювальне ребрідини 173, крім того, оснащений кільцевими каро, яке захищає кронштейн 143 від вигинання у навками 190, уявний центр яких співпадає з цій точці. На іншому вільному кінці кронштейна центром ділянок витікання 192, 193. Також на 143 передбачені ребра 168 для захисту кронбоці, повернутому від потоку змивної води, елештейна 143 від зісковзування з обідка унітаза. До мент для збирання рідини 173 оснащений кільцетого ж, ці ребра на кронштейні 143 забезпечують вими канавками 196, які видно на Фіг.21. Крізь прикрашання. велику кількість маленьких отворів 191 верхня і Фіг.18 показує вигляд знизу тримача 101, а нижня поверхні елемента для збирання рідини Фіг.19 показує вигляд зверху тримача 101. Три173 сполучаються одна з одною, так що активна мач 101 забезпечений кромкою 169 по колу для рідина може накопичуватися як на верхній, так і поміщення туди флакона 102. Край 170, що підна нижній поверхні елемента для збирання рідивищується, спрощує розміщення флакона 102. ни 173. На Фіг.21 чітко видно, що окружність елеЩілини 171 служать для хорошого витікання вомента для збирання рідини 173 обмежена залежди. Другорядні щілини 172 забезпечують хороше ною кромкою 197, яка запобігає змиванню підведення води до елемента для збирання рідиактивної рідини, присутньої у канавках 196, змивни 173. Із номером посилання 174 показаний ною водою при виконанні зливання. Також зоотвір, в який може бути вставлена носова частибражені два виступи 198, за допомогою яких на 165 гнучкого кронштейна 143. Номер посиланелемент для збирання рідини 173 упирається в ня 175 показує два виступи, за допомогою яких стінку унітаза. Також показана центральна перестрижневі елементи 126, 127 проштовхують вгогородка 199, розміщена на верхньому боці елеру, коли розміщують флакон 102. Коли існує замента для збирання рідини 173, яка запобігає гроза виникнення надлишкового тиску у флаконі змішуванню різних активних рідин одна з одною. 102, наприклад, у результаті підвищення темпеКрім того, чітко показані отвори 194, 195, зачепратури в туалетному приміщенні, активна рідина лені виступами 181, 182 тримача 101 для приєдбуде витискатися крізь отвори витікання 108, 109. нання елемента для збирання рідини 173 до триЩоб запобігти витіканню всієї цієї рідини безпомача 101. середньо на елемент для збирання рідини 173, У даному типовому втіленні елемента для тримач 101 оснащений буферною камерою 176, збирання рідини 173 отвори 191 утворюються з 177 біля кожного отвору витікання 108, 109. У цих тієї причини, що канавки 196 на нижній поверхні буферних камерах 176, 177 щоразу розміщені перетинають радіальні канавки 189 на верхній чотири виступи 178, які виштовхують ущільнювапо-верхні. льний ковпачок 128, 129 з отворів витікання 108, Оскільки активна рідина при змиванні туалету 109, коли флакон 102 поміщають на тримач 101. не буде або майже не буде змиватися з боку Також на Фіг.19 чітко видно обвідні канавки 179, елемента для збирання рідини 173, повернутого крізь які, при надлишковому тиску у флаконі 102, від потоку змивної води, цей бік елемента для активна рідина може витікати у буферну камеру збирання рідини 173, повернутий від потоку зми176, 177. Звичайно, через ці обвідні канавки 179 вної води, служить буфером рідини для швидкого активна рідина також тече назад у флакон 102, поповнення боку елемента для збирання рідини коли тиск у ньому зменшується. В основному, що 173, повернутого до потоку змивної води, активстосується цього, ці обвідні канавки 179 мають ною рідиною для змивання. функцію підведення повітря до відсіків флакона Варто зазначити, що замість мережі канавок 102. Далі, Фіг.19 чітко показує раніше згадану 189, 190, елемент для збирання рідини може такромку ущільнення 156, яка взаємодіє із запірною кож бути оснащений іншими засобами для спряперегородкою 155 запірної кришки 147. Крім того, мування звідти активної рідини. Наприклад, ці навколо кромки ущільнення 156 розташована інші засоби можуть включати щіткоподібну струкзахисна перегородка 180, яка захищає ущільнютуру, яка розташована на протилежних боках в вальну перегородку 156 від пошкодження при основному елемента для збирання рідини 173 у розміщенні флакона 102. На вигляді знизу Фіг.18 формі пластини. Також структура заглиблень або чітко показані три виступи 181, 182, які взаємодівиступів, розташованих у правильному або безють із трьома отворами 194, 195 в елементі для системному порядку, може утворювати засоби збирання рідини 173, для утримання цього еледля спрямування активної рідини через елемент мента для збирання рідини 173 на своєму місці. для збирання рідини 173. Приклади таких альтеТакож чітко видимими є два отвори витікання рнативних структур показані на Фіг.7. Тут слід 183, 184, крізь які активна рідина може досягати зазначити, що, через присутність маленьких елемента для збирання рідини 173. Перегородки отворів 191 в елементах для збирання рідини 185 служать для підвищення стійкості тримача 173, у всіх цих втіленнях елемента для збирання 101. Навколо отворів витікання 183, 184 розтарідини 173 бік елемента для збирання рідини шовані циліндричні перегородки 188, які, у змон173, повернутий від потоку змивної води, може тованому стані елемента для збирання рідини служити буфером для активної рідини, з якого бік 173, мають вільну торцеву поверхню, що упираелемента для збирання рідини 173, повернутий ється у цей елемент для збирання рідини 173. до потоку змивної води, може поповнюватися Фіг.20 і 21 показують елемент для збирання після процесу зливання у туалеті, так що одержурідини 173, який оснащений мережею канавок ється велика поверхня випаровування, і значна 189, 190, серед яких радіальні канавки 189, що кількість активної речовини доступна для випа 13 76543 14 ровування безпосередньо після процесу зливандля збирання рідини 173 насаджується на вистуня. Перевагою сконструйованого таким чином пи 181, 182. Крім того, чітко видно вертикальні елемента для збирання рідини 173 є те, що він частини стінок буферних камер 176, 177. Також може бути виготовлений у простий спосіб із викочітко показано, що вільні торцеві поверхні цилінристанням способу лиття під тиском, так що кодричних перегородок 188 упираються в елемент жен елемент для збирання рідини 173 має ті ж для збирання рідини 173. Як уже було показано самі визначені властивості. При використанні вище, циліндричні частини 187 містять обвідні пористого матеріалу, такого як, наприклад, Porex, канавки 179, крізь які рідина може витікати із ці визначені властивості не гарантуються. Внафлакона 102, у випадку надмірного тиску у цьому слідок цього може трапитися, що поглинання акфлаконі 102, до буферних камер 176, 177. Ці обтивної рідини з лівостороннього відсіку протікає відні канавки 179 кожну чітко видно на вигляді у значно швидше, ніж поглинання активної рідини з поперечному перерізі вздовж лінії XVI-XVI Фіг.24; правостороннього відсіку, або навпаки. Засоби, цей вигляд у поперечному перерізі представлещо спрямовують активну рідину, розміщені на ний на Фіг.26. Ці обвідні канавки 179, зокрема, протилежних боках елемента у формі пластини, служать для підведення повітря до відсіків, коли таким чином утворюючи різновид пористої маси з знижений тиск у цих відсіках стає занадто висоточно визначеними, відтворюваними властивоским. тями поглинання. Вигляд у поперечному перерізі на Фіг.25 чітко Фіг.22 показує вигляд збоку третього типовопоказує спосіб, у який пристрій для підвішування го втілення. Чітко видно гнучкий кронштейн 143, 143 прикріплений до тримача 101 і взаємодіє з флакон 102, тримач 101, елемент для збирання флаконом 102. Також чітко видно положення рідини 173 і спосіб, у який ці частини з'єднані оделемента для збирання рідини 173 у тримачі 101. на з одною у змонтованому стані. Фіг.26 роз'яснює, яким чином елемент для Із Фіг.23, яка показує вигляд у поперечному збирання рідини 173 розміщений у тримачі 101. перерізі вздовж лінії ХХIII-ХХIII Фіг.22, що прохоТакож чітко видно буферні камери 176, 177, які дить крізь трубчасті елементи 123, 124, чітко вимають там обвідні канавки 179. Фіг.26 також подно, що стрижневі елементи 126, 127 були проказує кромку ущільнення 156 тримача 101 і ущіштовхнуті вгору двома виступами 175 тримача льнювальну перегородку 155 запірної кришки 101, так що ущільнювальні насадки 162 стрижне147. Камеру 125, що вирівнює тиск, і виступи 175, вих елементів 126, 127 були виштовхнуті з трубприсутні там для проштовхування запірних елечастих елементів 123, 124. У такий спосіб між ментів 126, 127 вгору, чітко видно на Фіг.26. двома відсіками 103, 104 здійснюється повітряне Останній також утримується для другорядних сполучення за допомогою камери 125, що вирівщілин 172, які дають змогу пропускати змивну нює тиск, яка обмежена кромкою ущільнення 156 воду до елемента для збирання рідини 173. Татримача 101 і запірною перегородкою 155 запіркож показані щілини 171 у тримачі 101, які дозвоної кришки 147. У результаті такого повітряного ляють змивній воді з активною рідиною виходити сполучення досягається те, що рівні рідини у з тримача 101. двох відсіках 103, 104 є завжди однаковими. НаФіг.27 показує вигляд у поперечному перерізі віть коли існує суттєва різниця у в'язкості двох вздовж лінії XXVII-XXVII Фіг.24, що робить видирідин у відповідних відсіках 103, 104, все ще, як мими три виступи 181, 182 тримача 101, за допорезультат дії камери 125, що вирівнює тиск, підтмогою яких елемент для збирання рідини 173 римується в основному однаковий рівень рідини. прикріплений до тримача 101. Вигляд у поперечному перерізі ХХIII-ХХIII даДаний винахід не обмежується типовими втілі показує, що ущільнювальні ковпачки 128, 129 леннями, описаними з посиланнями на кресленбули виштовхнуті з отворів витікання 108, 109 ня, наведені тут, але включає всі різновиди його запірної кришки 147. модифікацій, звичайно, наскільки вони підпадаФіг.24 показує вигляд у поперечному перерізі ють під рамки захисту наступних пунктів формули вздовж лінії XXIV-XXIV Фіг.22, цей поперечний винаходу. Так, елемент для збирання рідини, переріз проходить крізь отвори витікання 108, 109 визначений як пластина, може також мати вигнуфлакона 102. Циліндричні перегородки 186, що ту конструкцію, або елемент для збирання рідини обмежують отвори витікання 108, 109, входять у може бути утворений двома або більшою кількісзачеплення з циліндричними частинами 187 тритю пластин, взаємно включаючи кут. Важливим є мача 101, що несуть виступ 178. Тим часом, вите, що, як бік елемента для збирання рідини, розступи 178 виштовхнули ущільнювальні ковпачки ташований на шляху змивної води, так і бік, не 128, 129 з отворів витікання 108, 109 запірної розташований безпосередньо на шляху змивної кришки 147. Циліндрична кромка ущільнення 156 води, оснащені засобами для збирання рідини, ущільнювально взаємодіє з циліндричною ущільякі взаємно пов'язані. Тому слово "пластина" нювальною перегородкою 155 запірної кришки вживається не у значенні "плоска пластина", а у 147. Фіг.24 далі показує спосіб, у який елемент значенні "предмет, що має два боки". 15 76543 16 17 76543 18 19 76543 20 21 Комп’ютерна верстка Т. Чепелева 76543 Підписне 22 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
