Шторка з гнучкими бічними кромками

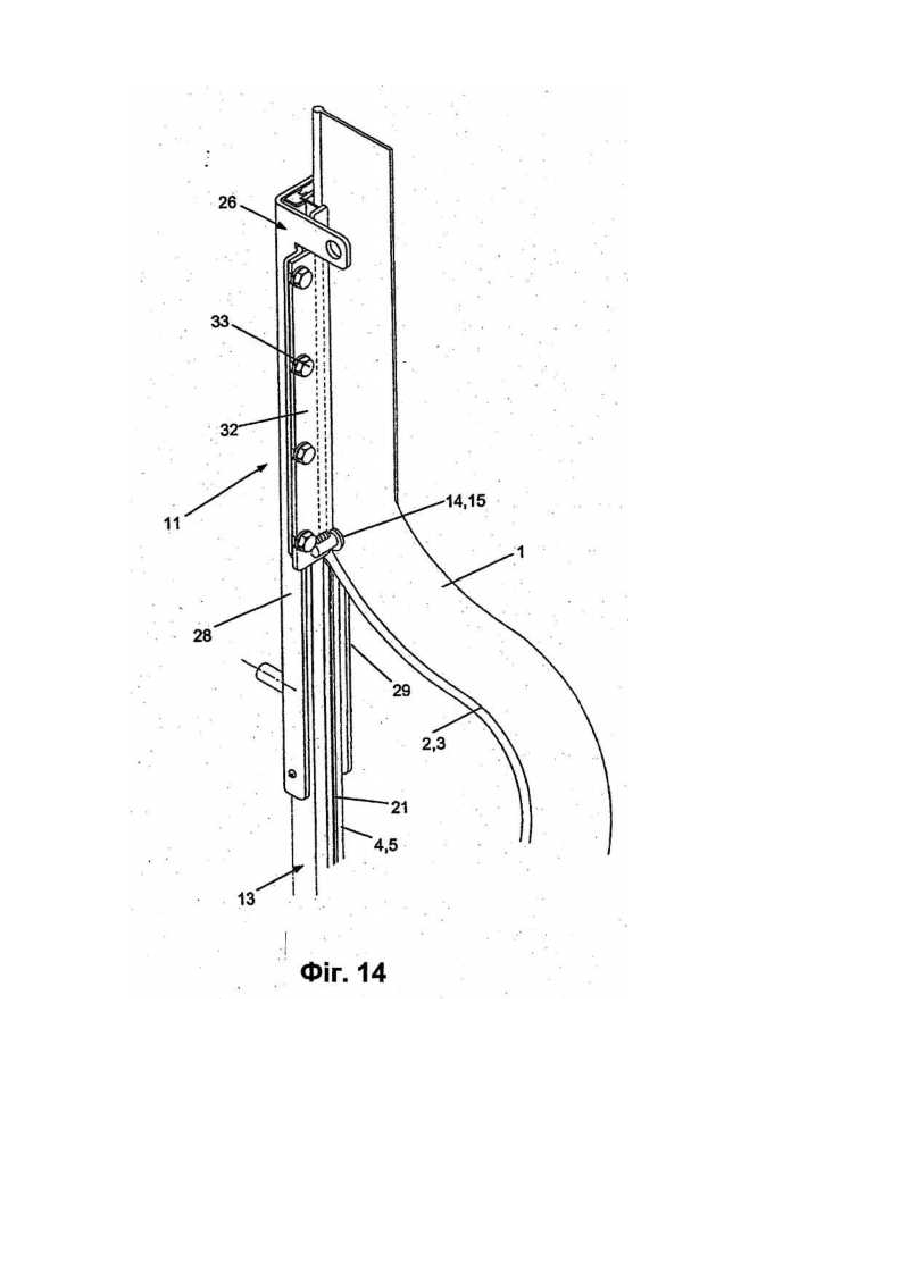

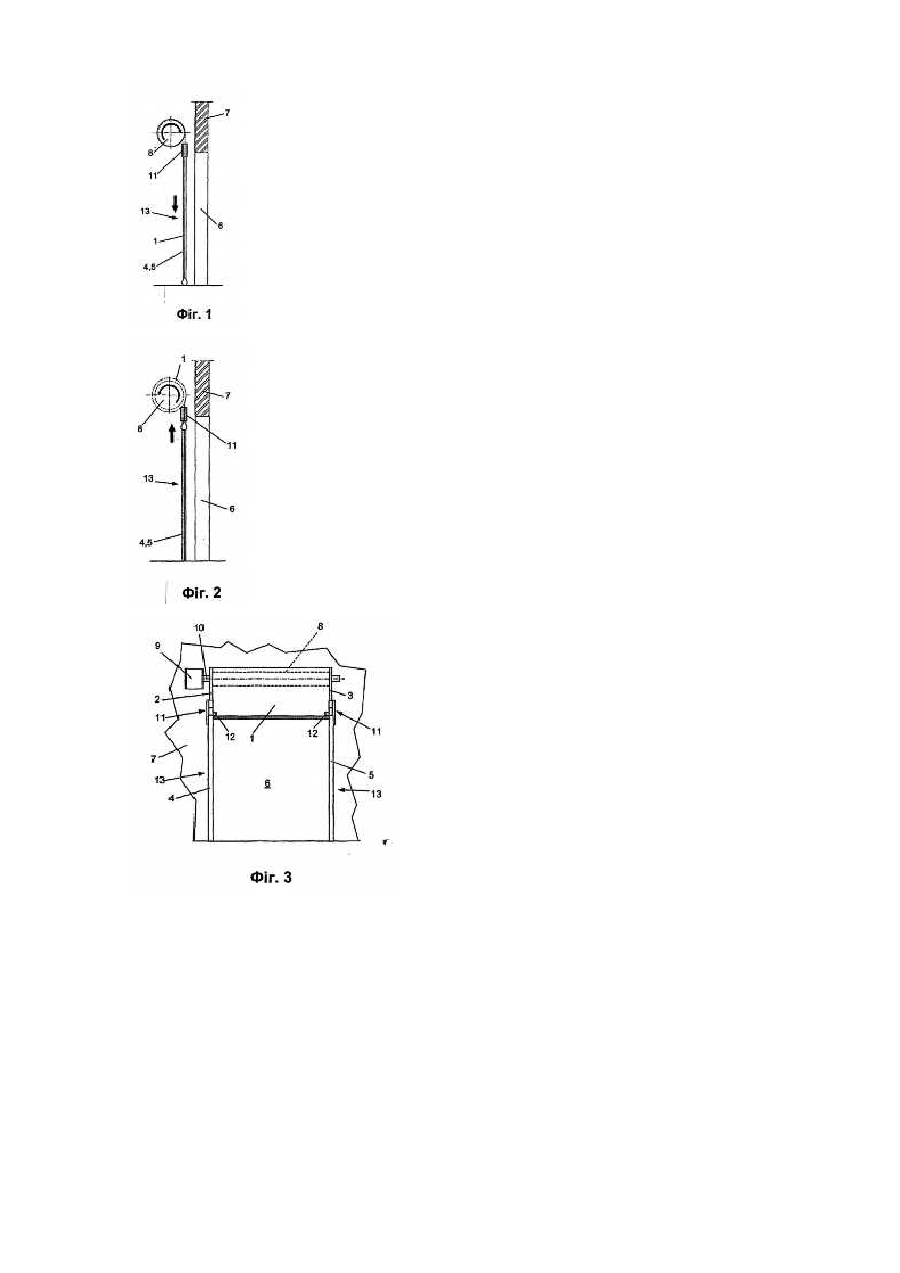

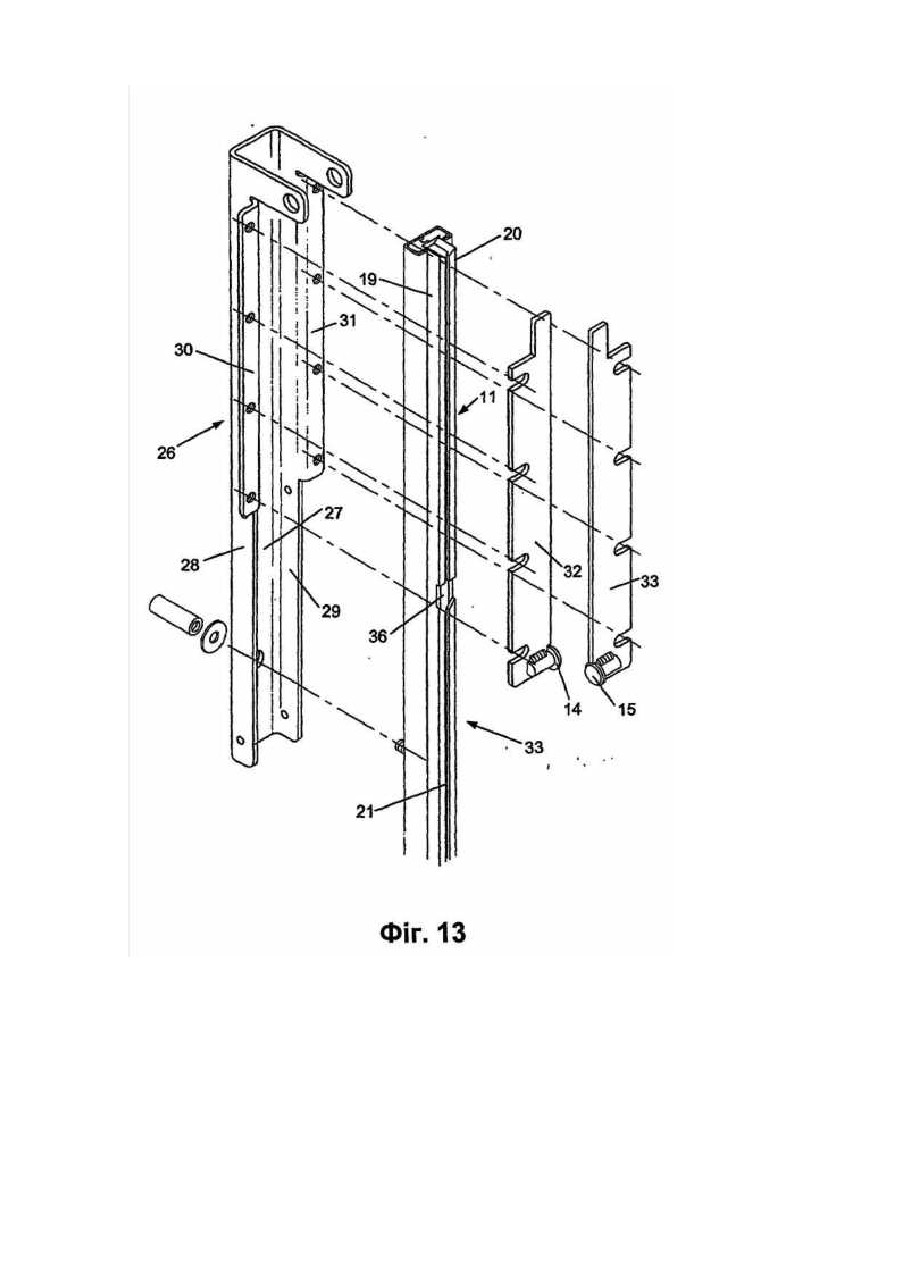

Винахід стосується шторки, призначеної для закриття прорізу або іншого отвору, з гнучкими бічними кромками, виступаючими за площину шторки і взаємодіючими з напрямними, при цьому є, щонайменше, один елемент повторного встановлення, який дозволяє повторно встановити вказані кромки у напрямні, коли кромки вивільнилися з напрямних під дією сили, прикладеної до даних кромок у напрямку, поперечному відносно до напрямних, при повторному встановленні утворюється контактна ділянка між елементом повторного встановлення і відповідною кромкою. Більш конкретно винахід стосується шторки, у якої бічні кромки можуть вивільнятися з напрямних, наприклад, коли є перешкода між напрямними при закритті шторки або коли транспортний засіб стикається з шторкою. Елемент повторного встановлення, розташований у верхній частині напрямних, дозволяє при русі угору повторно встановлювати бічні кромки шторки у напрямні. Функціонування відомих у даний час шторок порушується у випадку, якщо один з бічних країв шторки відокремлюється від напрямної. Трапляється так, що зазначені бічні кромки можуть бути пошкоджені у ділянці контакту із засобами повторного встановлення або можуть заклинити у даному елементі повторного встановлення. Це призводить до того, що необхідно вручну звільняти бічні кромки шторки, що висувається, з елемента повторного встановлення і часто доводиться робити дуже трудомісткий ремонт. Дані проблеми є особливо істотними тоді, коли бічні кромки шторки виконані у вигляді жорстких блоків, які йдуть один за одним. Чи не найголовнішою метою даного винаходу є те, щоб запропонувати шторку, бічні кромки і елемент повторного встановлення якої не зазнавали б пошкоджень у випадку, коли при русі угору даних кромок сила, прикладена до них, перевищує попередньо визначене значення. З цією метою, відповідно до винаходу, елемент повторного встановлення і виступаюча кромка взаємодіють одне з одним таким чином, щоб як тільки сила, прикладена до кромки у напрямку, поперечному відносно до напрямних, перевищує попередньо визначене значення, ділянка контакту між елементом повторного встановлення і відповідною кромкою переміщається уздовж поздовжньої осі виступаючої кромки, розташованої на деякій відстані від ділянки контакту, тим самим кромка виходить із зачеплення з елементом повторного встановлення. Відповідно до корисного варіанта реалізації даного винаходу, вказані кромки шторки виготовляються з гнучкого, здатного деформуватися матеріалу, з пам'яттю форми таким чином, що дані кромки відновлюють свою первинну форму після деформації, яка відбувається в результаті зазначеного вище зміщення ділянки контакту. Більш прийнятно, щоб вказані кромки виготовлялися з еластомерного матеріалу. Такі кромки, зокрема, мають твердість згідно з Шор А від 65 до 100 одиниць і переважно виготовляються, щонайменше, частково з поліуретану. Відповідно до конкретної реалізації даного винаходу, твердість кромок обирається такою, що коли розтягальна сила, поперечна поздовжньому напрямку напрямних, прикладається до вказаних кромок, то дані кромки від'єднуються від відповідних напрямних без значної деформації, тоді як у випадку, коли сила перевищує визначене значення, дані кромки тимчасово деформуються більше, це відбувається для того, щоб кромки від'єдналися від елемента повторного встановлення. Відповідно до конкретної реалізації даного винаходу, елемент повторного встановлення пружно монтується на опору так, що коли вказана розтягальна сила перевищує вищезазначене попередньо визначене значення, елемент повторного встановлення тимчасово переміщається під дією відповідної кромки таким чином, щоб дати можливість останній від'єднається від елемента повторного встановлення. Відповідно до іншого варіанта реалізації даного винаходу, елемент повторного встановлення виконується з деформованого матеріалу з пам'яттю форми так, що коли вказана розтягальна сила перевищує вищезазначене попередньо визначене значення, елемент повторного встановлення деформується під дією відповідної кромки таким чином, щоб дати можливість останній від'єднатися від елемента повторного встановлення. Інші деталі та подробиці даного винаходу будуть зрозумілі з подальшого опису за допомогою не обмежуючого прикладу, деяких конкретних реалізацій шторки, відповідних даному винаходу з посиланнями на малюнки, що додаються. Фігура 1 є схематичним зображенням поздовжнього розрізу першого варіанта реалізації шторки, відповідної даному винаходу, де шторка знаходиться у закритому положенні. На фігурі 2 зображений вигляд, аналогічний фігурі 1, проте шторка знаходиться у відкритому положенні. На фігурі 3 показаний вигляд спереду шторки у відкритому положенні. Фігура 4 містить, у більшому масштабі, схематичне зображення елемента повторного встановлення, відповідного першій реалізації шторки, виконаної згідно з даним винаходом. На фігурі 5 зображений розріз V-V фігури 4. Фігура 6 містить розріз VI-VI фігури 4. Фігура 7 є перспективним зображенням елемента повторного встановлення з фігури 4, що містить також бічну кромку шторки. На фігурах з 8 по 11 зображені розрізи VI-VI фігури 4 на різних стадіях, що послідовно йдуть одна за одною, роз'єднання бічної кромки шторки з елементом повторного встановлення. На фігурі 12 показаний вигляд збоку елемента повторного встановлення, відповідного другому варіанту реалізації даного винаходу. На фігурі 13 міститься перспективне зображення елемента повторного встановлення з фігури 12 з просторовим розділенням деталей. Фігура 14 показує схематичне перспективне зображення елемента повторного встановлення з фігури 12 при повторному встановленні бічної кромки шторки у відповідну напрямну. На різних фігурах однакові елементи або аналогічні елементи пронумеровані однаковими числами. Загалом, даний винахід стосується шторки, яка взаємодіє із засобами приводу, такими як барабан, шпиндель якого сполучений з валом електромотора. Шторка переміщається вниз та вгору від закритого до відкритого положення відповідно і призначена для закриття прорізу у стіні або проходу, такого як коридор. Термін «шторка» у контексті даного винаходу треба розуміти як будь-який плоский, щонайменше, частково податливий або гнучкий елемент, такий як брезент, смужка пластику, металева сітка, грати, лист металу, комбіновані двері тощо. Втім, слід зазначити, що явно виражена перевага надається гнучкій шторці, виготовленій, наприклад, з брезенту. Наведені фігури, отже, більш конкретно стосуються подібного брезенту. На фігурі 1 шторку схематично зображено у закритому положенні, а на фігурах 2 і 3 дана шторка показана у відкритому положенні. Даний пристрій включає в себе власне шторку 1 з бічними кромками 2 і 3, що виступають за межі площини шторки і переважно являють собою безперервну опуклість або послідовність невеличких блоків, сполучених один з одним і рухомих у напрямних 4 і 5. Напрямні 4 і 5 є на кожному боці прорізу 6, який наявний у стіні 7. Над прорізом 6 є барабан 8, на який намотується шторка 1. Засоби приводу 9, наприклад, електромотор, приводять в дію вал 10, виступаючий уздовж осі барабана 8 таким чином, щоб мати можливість намотувати шторку 1 на барабан 8 і таким чином переводити її у відкрите положення або щоб мати можливість розмотувати її до закритого положення. Напрямні 4 і 5 містять у своїй верхній частині 11 елемент 12 повторного встановлення. Даний елемент 12 повторного встановлення дозволяє повторно встановлювати бічні кромки 2 і 3 у напрямні 4 і 5 при відкритті шторки 1, коли дані кромки вийшли із зачеплення з нижньою частиною 13 напрямних 4 і 5. Дана частина знаходиться нижче елемента 12 повторного встановлення. Бічні кромки 2 і 3 можуть, наприклад, відчіплюватися тоді, коли існує перешкода між напрямними 4 і 5 при закритті шторки 1 або коли, наприклад, транспортний засіб стикається з шторкою 1. Напрямні 4 і 5 мають U-подібний переріз з двома стояками 19 і 20. Краї даних стояків 19 і 20 зігнуті у напрямку один до одного і обмежують паз 21. Таким чином утворюється канал 22, в якому переміщаються бічні кромки 2 і 3 шторки 1, при цьому ділянка шторки 1, розташована поряд з даними кромками 2 і 3, виступає через паз 21. Коли бічні кромки 2 і 3 відчіпляються від нижньої частини 13 напрямних 4 і 5, вказані стояки 19 і 20 гнучко відходять один від одного в результаті дії розтягальної сили, прикладеної до даних бічних кромок 2 і 3 шторки 1. На фігурах з 4 по 7 у збільшеному масштабі зображений елемент 12 повторного встановлення. Даний елемент 12 повторного встановлення містить основний блок 16, розташований між верхньою частиною 11 і нижньою частиною 13 напрямних 4 і 5. Два паралельні циліндри 17 і 18 пролягають вздовж даного основного блока 16 на деяку відстань так, що зазначені канали 22 знаходяться між даними циліндрами 17 і 18 і таким чином, що в результаті бічні кромки 2 і 3 шторки 1 можуть переміщатися у просторі, обмеженому даними циліндрами 17 і 18. У ділянці вказаного паза 21 на кожному циліндрі 17 і 18 є два напрямних елемента 14 і 15, виступаючих за напрямні 4 і 5. Дані напрямні елементи 14 і 15 мають закруглені поверхні з боку нижньої частини 13 напрямних 4 і 5. Відстань між напрямними елементами 14 і 15 приблизно відповідає товщині бічних кромок 2 і 3 шторки 1. Напрямні елементи 14 і 15 простягаються на певну відстань уздовж верхньої частини 11 напрямних 4 і 5 і на поверхнях, звернених одна до одної, мають кругові сегменти 23 і 24, звернені до зазначеної верхньої частини 11 напрямних 4 і 5. Відстань між даними круговими сегментами 23 і 24 дещо перевищує товщину шторки 1 і дещо менше товщини бічних кромок 2 і 3. Це означає, що при русі шторки 1 угору і вниз, у той час як переміщення бічних кромок 2 і З керується напрямними 4 і 5, шторка може пересуватися між вказаними круговими сегментами 23 і 24. Коли бічні кромки 2 і 3 шторки 1 від'єднуються від нижньої частини 13 напрямних 4 і 5, дані кромки 2 і 3 повторно встановлюються у напрямні 4 і 5 при русі шторки 1 угору. Зокрема, при русі угору бічні кромки 2 і 3 у місці розташування напрямних елементів 14 і 15 спрямовуються за допомогою зазначеної закругленої поверхні останніх так, щоб бути зверненими до паза 21 і каналу 22. У той же час кругові сегменти 23 і 24 тиснуть на бічні кромки 2 і 3 шторки 1, притискаючи дані кромки 2 і 3 назад до верхньої частини 11 напрямних 4 і 5. Згідно з існуючими нині зразками, бічні кромки 2 і 3 шторки 1, що взаємодіють з описаним вище елементом повторного встановлення, складаються з послідовності жорстких зубців, шарнірно прикріплених один до одного. При повторному встановленні бічних кромок 2 і 3 шторки 1 у напрямні 4 і 5 часто трапляється так, що до кромок шторки прикладається порівняно велика сила, наприклад, внаслідок вітру або того, що транспортний засіб не до кінця ще пройшов через проріз 6. Через присутність подібної сили у напрямку, поперечному напрямним 4 і 5, до точки контакту елемента повторного встановлення і відповідного зубця бічної кромки 2 і 3 шторки .1 чиниться дуже високий тиск. Це призводить до пошкодження зубця або затискання шторки 1 чи її від'єднання від елемента 12 повторного встановлення. Більш конкретно, при повторному встановленні бічних кромок 2 і 3 у напрямні 4 і 5 кожний зубець притискається послідовно до напрямних елементів 14 і 15 перед тим, як повторно бути вставленим у напрямну. У результаті вся сила при повторному встановленні постійно прикладається до єдиного зубця, що контактує з єдиною точкою напрямних елементів 14 і 15. Коли дана сила стає більшою, ніж може витримати зубець, він ламається і шторка виявляється не здатною працювати далі. Відповідно до даного винаходу, бічні кромки 2 і 3 шторки 1 виготовляються з матеріалу, схильного до тимчасової деформації, тобто такого, що має пам'ять форми. Зокрема, твердість бічних кромок 2 і 3 шторки 1, товщина виступаючих кромок 2 і 3 і відстань між напрямними елементами 14 і 15 обираються таким чином, щоб коли зазначена сила, прикладена до бічних кромок 2 і 3 елементом повторного встановлення, перевищить попередньо визначене значення, дані кромки 2 і 3 еластично деформуються, що дозволяє кромкам 2 і 3 вийти із зачеплення з елементом 12 повторного встановлення. Дане попередньо визначене значення сили, що прикладається до бічних кромок 2 і З, нижче, ніж напруження плинності матеріалу даних бічних кромок 2 і 3. Це означає, що дані кромки не будуть пошкоджені, а деформуватимуться, коли на них буде діяти більша сила. Більш прийнятно виготовляти бічні кромки 2 і 3 шторки 1 з еластомерного матеріалу, такого як поліуретан. Було з'ясовано, що пружний полімер, твердість якого згідно з Шор А складає від 75 до 100 і, зокрема, від 75 до 95, дозволяє добиватися відмінних результатів. Переважним є, якщо бічні кромки мають твердість згідно з Шор А від 90 до 95 одиниць. Коли бічні кромки 2 і 3, твердість яких обрана так, як описано вище, виходять із зачеплення з нижньою частиною 13 напрямних 4 і 5, між елементом 12 повторного встановлення і даними кромками 2 і 3 при русі шторки 1 угору виникає ділянка контакту. Наявність ділянки контакту 37 обумовлює те, що сила, яка діє між бічними кромками 2 і 3 і елементом 12 повторного встановлення, розподіляється по даній ділянці 37 контакту, а не концентрується у точці контакту, як було у зразках, існуючих зараз. Якщо з тієї чи іншої причини дана сила перевищить раніше згадувану попередньо визначену межу, то бічні кромки деформуються, як зображено на фігурах 8 і 9, і від'єднаються від елемента 12 повторного встановлення. Бічні кромки 2 і 3 шторки 1, показані на фігурах 4-7, мають опуклість. Це означає, що при деформації дана опуклість поступово стискається так, щоб мати можливість пройти через простір між зазначеними круговими сегментами 23 і 24. Далі ділянка контакту 37 між елементом 12 повторного встановлення і бічними кромками 2 і З переміщається вздовж осі даних бічних кромок 2 і 3. Дана контактна ділянка 37 пересувається ближче до центральної осі бічних кромок 2 і 3 при стисканні останніх. На фігурах з 8 по 11 показані послідовні стадії даної деформації бічних кромок 2 і З шторки 1 у випадку, коли розтягальна сила, що діє на даний край шторки 1, прикладається у напрямку, позначеному стрілкою 25. Після того, як бічні кромки 2 і 3 розчепляться з елементом 12 повторного встановлення, вони повертаються до своєї початкової форми і розмірів, як показано на фігурі 11. Шляхом вибору зазначеної вище твердості бічних кромок 2 і 3 можна добитися відсутності деформації даних кромок при нормальній роботі шторки, відповідної даному винаходу. Зокрема, коли твердість бічних кромок 2 і 3 менше, ніж значення, вказані вище, то є ризик того, що вони деформуватимуться надто сильно і, таким чином, від'єднуватимуться від нижньої частини 13 напрямних 4 і 5 в результаті дії вітру на шторку 1, що знаходиться у закритому положенні. Твердість бічних кромок 2 і 3, зокрема, обирається так, що при дії на бічні кромки 2 і З розтягальної сили, спрямованої поперечно відносно до поздовжнього розташування напрямних 4 і 5, дані кромки від'єднуються від відповідних напрямних 4 і 5 без значної деформації, а коли дана сила перевищує певну межу, то дані кромки 2 і 3 тимчасово деформуються сильніше, від'єднуючись при цьому від елемента 12 повторного встановлення. Зазначені вище значення твердості кромок 2 і 3, більш конкретно, застосовні тоді, коли відношення між відстанню, що розділяє напрямні елементи 14 і 15, зокрема між відстанню від кругового сегмента 23 до сегмента 24, і товщиною бічних кромок 2 і 3 складає від 3/10 до 7/10, зокрема від 3,5/10 до 6,5/10. Більш прийнятно, щоб дане відношення складало від 4,5/10 до 5,5/10. Фігури від 12 до 14 показують другий варіант реалізації елемента повторного встановлення, відповідного даному винаходу. У даній реалізації верхня частина 11 напрямних 4 і 5 містить каркас 26, що має U-подібний переріз з основою 27 і двома стояками 28 і 29. Стояки 28 і 29 зігнуті зовні так, що утворюються два фланця 30 і 31, розташованих приблизно паралельно основі 27. Плоскі частини 32 і 33 кріпляться до кожного з даних фланців 30 і 31 за допомогою болтів 34. Плоскі частини 32 і 33 мають практично безкінечний край, спрямований один до одного так, що між плоскими частинами 32 і 33 утворюється паз 35. Виступаюча бічна кромка 2 або 3 шторки 1 розташовується у просторі, утвореному між стояками 28 і 29 каркаса 26, а шторка 1 тягнеться через паз 35. Ширина цього паза 35 дещо перевищує товщину шторки 1 і менше, ніж товщина виступаючих кромок 2 і 3. Це означає, що дані кромки не можуть вислизнути з простору між стояками 28 і 29 без значної деформації і при цьому сама шторка може ковзати між краями плоских частин 32 і 33. Напрямні 4 і 5 прикріплені до каркаса 26 між стояками 28 і 29 таким чином, щоб паз 35 між плоскими частинами 32 і 33 був вирівняний з пазом 21, наявним між стояками 19 і 20 напрямних 4 і 5. Нижня частина 13 напрямних 4 і 5 відокремлена від верхньої частини 11 за допомогою виїмки 36, виконаної у напрямних 4 і 5. Кожна з плоских частин 32 і 33 має на своєму нижньому кінці напрямний елемент 14 і 15, який звернений до виїмки 36. Дані напрямні елементи 14 і 15 мають круглу форму, вісь якої йде поперечно відносно до поздовжньої орієнтації напрямних 4 і 5 і відносно до площини шторки 1. Коли шторка 1 відкрита і бічні кромки 2 і 3 шторки 1 не входять у зачеплення з нижньою частиною 13 напрямних, що зображене на фігурі 14, дані напрямні елементи 14 і 15 тиснуть на бічні кромки 2 і 3 шторки 1 таким чином, щоб повторно встановити їх у верхню частину 11 напрямних між стояками 28 і 29 каркаса 26. У кінця нижньої частини 13 напрямних, зверненого до напрямних елементів 14 і 15, знята фаска, так що забезпечується безперервний рух шторки 1 у тому випадку, коли вона рухається до свого закритого положення. Отже, елемент 12 повторного встановлення містить вказані плоскі частини 32 і 33 та напрямні елементи 14 і 15. Відмінні результати одержують тоді, коли для твердості, зазначеної вище, бічні кромки 2 і 3 складаються з безперервної опуклості, що має круглий поперечний переріз діаметром 6 мм, і коли відстань між напрямними елементами 14 і 15 складає порядку 3 мм. У такому випадку товщина шторки 1 у ділянці, близькій до бічних кромок 2 і 3, складає, наприклад, 2 мм. Коли бічні кромки 2 і 3 шторки від'єднуються від нижньої частини 13 напрямних 4 і 5, дані кромки 2 і 3 трохи деформуються, а стояки 19 і 20 напрямних 4 і 5 еластично розходяться, тим самим розширюючи паз 21, і таким чином бічні кромки 2 і 3 шторки 1 можуть від'єднатися від напрямних 4 і 5. Під час подальшого руху шторки 1 угору напрямні елементи 14 і 15 притискують бічні кромки 2 і 3 шторки 1 і утворюється ділянка контакту 37 на кожному боці площини шторки 1 таким чином, щоб повторно встановити дані кромки 2 і 3 у верхню частину 11 напрямних 4 і 5. Коли під час даного повторного встановлення розтягальна сила діє поперечно до напрямних 4 і 5 на дані бічні кромки 2 і 3, розміри зазначеної контактної ділянки 37 зростають при збільшенні значення розтягальної сили і зона дії даної сили розширюється на всю контактну ділянку 37. Коли значення даної сили стає надто великим і виникає ризик пошкодження напрямних елементів 14 або 15 або бічних кромок 2 і 3, то останні еластично деформуються і від'єднуються без будь-яких пошкоджень від елемента 12 повторного встановлення і, отже, від верхньої частини 11 напрямних 4 і 5. До того, як шторка 1 знову рухатиметься до закритого положення, нижній кінець бічних кромок 2 і 3 шторки 1 вставляється, наприклад, вручну, у верхню частину 11 напрямних 4 і 5. Після цього шторка знову може функціонувати без будь-якого додаткового ремонту. Хоча у наведеному вище описі напрямні елементи 14 і 15 виготовляються з жорсткого матеріалу, наприклад, металу і бічні кромки складаються з гнучкого деформованого матеріалу, цілком можливо, що бічні кромки 2 і 3 шторки 1 являють собою послідовність жорстких зубців, тоді як напрямні елементи 14 і 15 виготовляються з еластичного матеріалу. Тоді при повторному встановленні бічних кромок 2 і 3 шторки 1 у напрямні 4 і 5 ділянка контакту 37 утворюється послідовно між кожним зубцем і напрямними елементами 14 і 15. Коли розтягальна сила, значення якої перевищує попередньо заданий поріг, діє на бічні кромки 2 і 3 шторки 1, напрямні елементи 14 і 15 деформуються так, щоб бічні кромки 2 і 3 від'єдналися від елемента 12 повторного встановлення. В іншому варіанті реалізації шторки, відповідної даному винаходу, елемент 12 повторного встановлення гнучко закріплений на опорі так, що коли вказана розтягальна сила перевищує попередньо визначене значення, елемент 12 повторного встановлення тимчасово переміщається під дією бічних кромок 2 і 3 таким чином, щоб дати можливість останнім від'єднатися від вказаного елемента 1\2 повторного встановлення. Як тільки бічні кромки 2 і З від'єднуються від елемента 12 повторного встановлення, ділянка контакту між цими деталями поступово переміщається вздовж бічних кромок 2 і 3 від шторки 1. У ще одному варіанті реалізації шторки, відповідної даному винаходу, бічні кромки 2 і З шторки 1 виготовляються з еластичних окремих елементів, розташованих один до одного у поздовжньому напрямку відносно до бічних кромок шторки. Такі елементи можуть, наприклад, утворювати послідовність зубців. Дані зубці, зокрема, виготовляються з високоеластичного матеріалу, такого як поліуретан, і мають таку ж твердість, як і бічні кромки 2 і 3 шторки 1 з першої та другої реалізацій винаходу, описаних вище. Ясно, що у деяких випадках ширина паза 21 нижньої частини 13 напрямних 4 і 5 може бути відрегульована таким чином, щоб бічні кромки 2 і 3 шторки 1 мали можливість від'єднуватися від нижньої частини 13 за допомогою незначної деформації під дією розтягальної сили, що діє поперечно відносно до напрямних 4 і 5. У подібному випадку не обов'язково, щоб стояки 19 і 20 напрямних 4 і 5 могли відокремлюватися один від одного так, як описано вище. Далі, коли бічні кромки 2 і 3 від'єднуються від напрямних 4 і 5 і коли до даних кромок 2 і З прикладається більша розтягальна сила при русі шторки 1 угору, дані кромки 2 і 3 зазнають такої подальшої деформації, що вони від'єднуються від елемента 12 повторного встановлення. Якщо бічні кромки 2 і 3 шторки 1 мають зубчасту рейку, яка взаємодіє із зірочкою, що приводиться в дію засобами приводу, то більш прийнятно армувати дані бічні кромки 2 і 3. Зокрема, може мати місце армування волокном, зокрема скловолокном або арамідволокном. Дані волокна простягаються уздовж всієї довжини бічних кромок 2 і 3 всередині даних кромок або у шторці, в ділянці, що лежить поряд з кромками 2 і 3.
