Спосіб футерування труб гнучкими шлангами

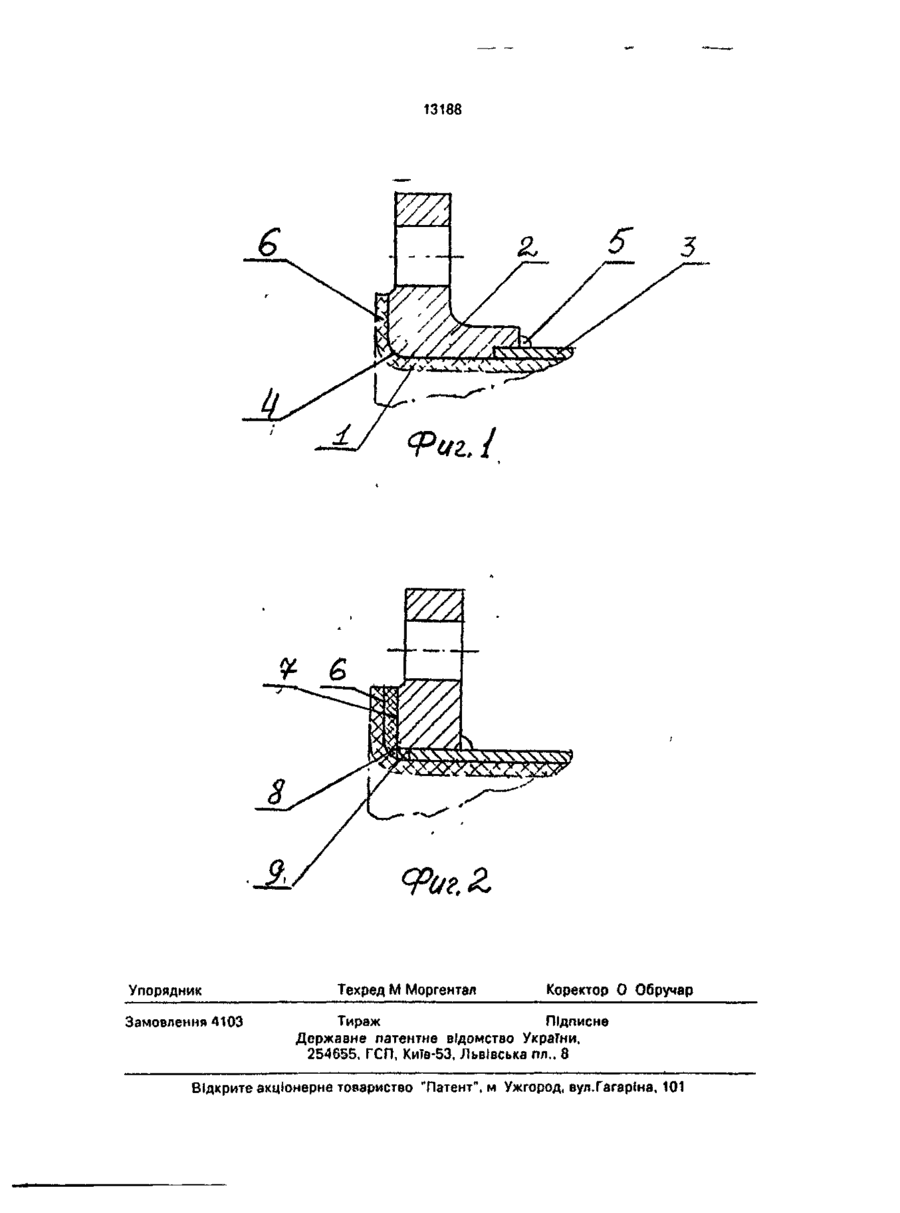

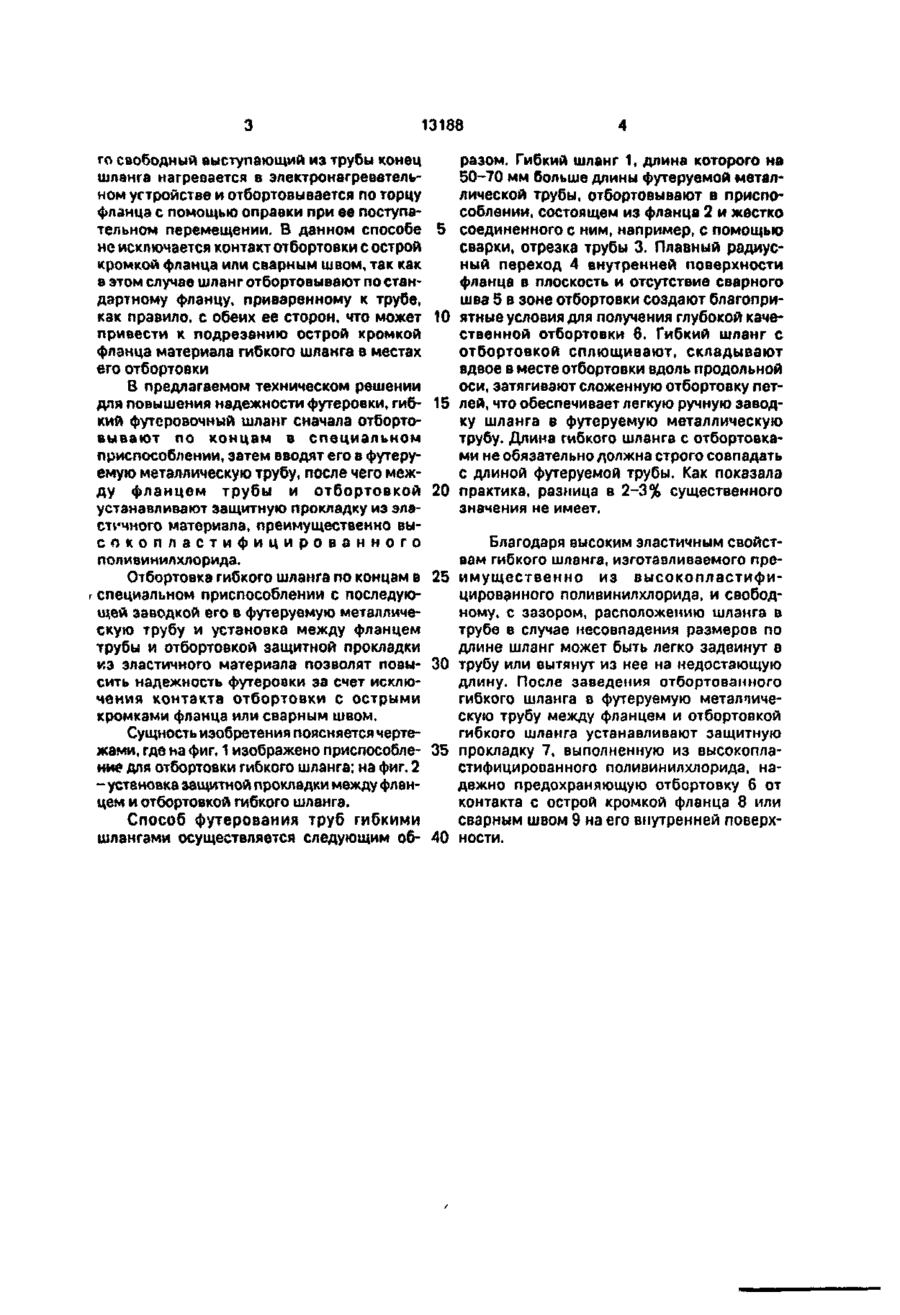

1. Способ футерования труб гибкими шлангами, заключающийся в введении гибкого шланга с зазором в металлическую трубу и его отбортовке на фланцы трубы, о тл и ч а ю щ и й с я тем, что гибкий шланг отбортовывают по концам перед введением его в футеруемую трубу, а после введения шланга в трубу между фланцами трубы и отбортовкой устанавливают защитную прокладку. 2. Способ по п. 1, о т л и ч а ю щ и й с я тем, что в качестве материала прокладки используют эластичный материал, преимущественно высокой л астифицированный поливинилхлорид. Изобретение относится к области футерования гибкими шлангами внутренних поверхностей труб и может быть использовано в химической, судостроительной, судоремонтной промышленности, коммунальном хозяйстве для антикоррозионной защиты и ремонта труб, как прямых, так и изогнутых, без отростков, изготовленных из черных, цветных металлов и сплавов, подверженных разрушению от воздействия жидкой или газообразной коррозионной среды. Известен способ футерования труб полиэтиленом, в котором полиэтиленовая труба вводится с натягом в стальную, выступающие концы полиэтиленовой трубы нагреваются и отбортовываются по фланцам стапьной трубы (З.А. Гринберг и др. "Стальные трубы, футерованные полиэтиленом", М м Металлургия, 1973, с. 69-70). Этот способ требует наличия на участке футерования специального дорогостоящего обору дования и оснастки для протяжки полиэтиленовой трубы в волочильном фильтре при введении ее в стальную, нагрева и отбортовки полиэтиленовой трубы. Способ не обеспечивает высокую надежность футеровки в процессе эксплуатации из-за растрескивания футерующего слоя, особенно в местах отбортовки (см. Морской транспорт, серия "Техническая эксплуатация флота", обзорная информация "Современные и перспективные методы и средства борьбы с коррозией на судах", вып. 1 (20), М., 1982 г., С. 37. Наиболее близким к заявляемому является способ футерования труб гибкими шлангами из высокоэластичного термопласта, описанный в авт. се. № 1638434, М.кл. 5 F 16 L58/10. Как видно из описания изобретения, предварительно введенный с зазором в трубу шланг распирается а ней с помощью разжимного устройства, после че С > і СО оо со О 13188 го свободный выступающий из трубы конец шланга нагревается в электронагревательном устройстве и отбортовывается по торцу фланца с помощью оправки при ее поступательном перемещении. В данном способе 5 не исключается контакт отбортовки с острой кромкой фланца или сварным швом, так как в этом случае шланг отбортовывают по стандартному фланцу, приваренному к трубе, как правило, с обеих ее сторон, что может 10 привести к подрезанию острой кромкой фланца материала гибкого шланга в местах его отбортовки В предлагаемом техническом решении для повышения надежности футеровки, гиб- 15 кий футсровочный шланг сначала отбортовывают по концам в специальном приспособлении, затем вводят его в футеруемую металлическую трубу, после чего между фланцем трубы и отбортовкой 20 устанавливают защитную прокладку из эластичного материала, преимущественно высокопластифицирован ного поливинилхлорида. Отбортовка гибкого шланга по концам в 25 специальном приспособлении с последующей заводкой его в футеруемую металлическую трубу и установка между фланцем трубы и отбортовкой защитной прокладки из эластичного материала позволят повы- 30 сить надежность футеровки за счет исключения контакта отбортовки с острыми кромками фланца или сварным швом. Сущность изобретения поясняется чертежами, где на фиг. 1 изображено приспособле-35 ние для отбортовки гибкого шланга; на фиг. 2 - установка защитной прокладки между фланцем и отбортовкой гибкого шланга. Способ футерования труб гибкими шлангами осуществляется следующим об- 40 разом. Гибкий шланг 1, длина которого на 50-70 мм больше длины футеруемой металлической трубы, отбортовывают в приспособлении, состоящем из фланца 2 и жестко соединенного с ним, например, с помощью сварки, отрезка трубы 3. Плавный радиусный переход 4 внутренней поверхности фланца в плоскость и отсутствие сварного шва 5 в зоне отбортовки создают благоприятные условия для получения глубокой качественной отбортовки 6. Гибкий шланг с отбортовкой сплющивают, складывают вдвое в месте отбортовки вдоль продольной оси, затягивают сложенную отбортовку петлей, что обеспечивает легкую ручную заводку шланга в футеруемую металлическую трубу. Длина гибкого шланга с отбортовками не обязательно должна строго совпадать с длиной футеруемой трубы. Как показала практика, разница в 2-3% существенного значения неимеет, Благодаря высоким эластичным свойствам гибкого шланга, изготавливаемого преимущественно из высокопластифицированного поливинилхлорида, и свободному, с зазором, расположению шланга в трубе в случае несовпадения размеров по длине шланг может быть легко задвинут в трубу или вытянут из нее на недостающую длину. После заведения отбортованного гибкого шланга в футеруемую метал пическую трубу между фланцем и отбортовкой гибкого шланга устанавливают защитную прокладку 7, выполненную из высокопластифицированного поливинилхлорида, надежно предохраняющую отбортовку 6 от контакта с острой кромкой фланца 8 или сварным швом 9 на его внутренней поверхности. 13188 6 3
