Канал автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів та можливістю формування і обробки зображення ла для полігонного випробувального комплексу

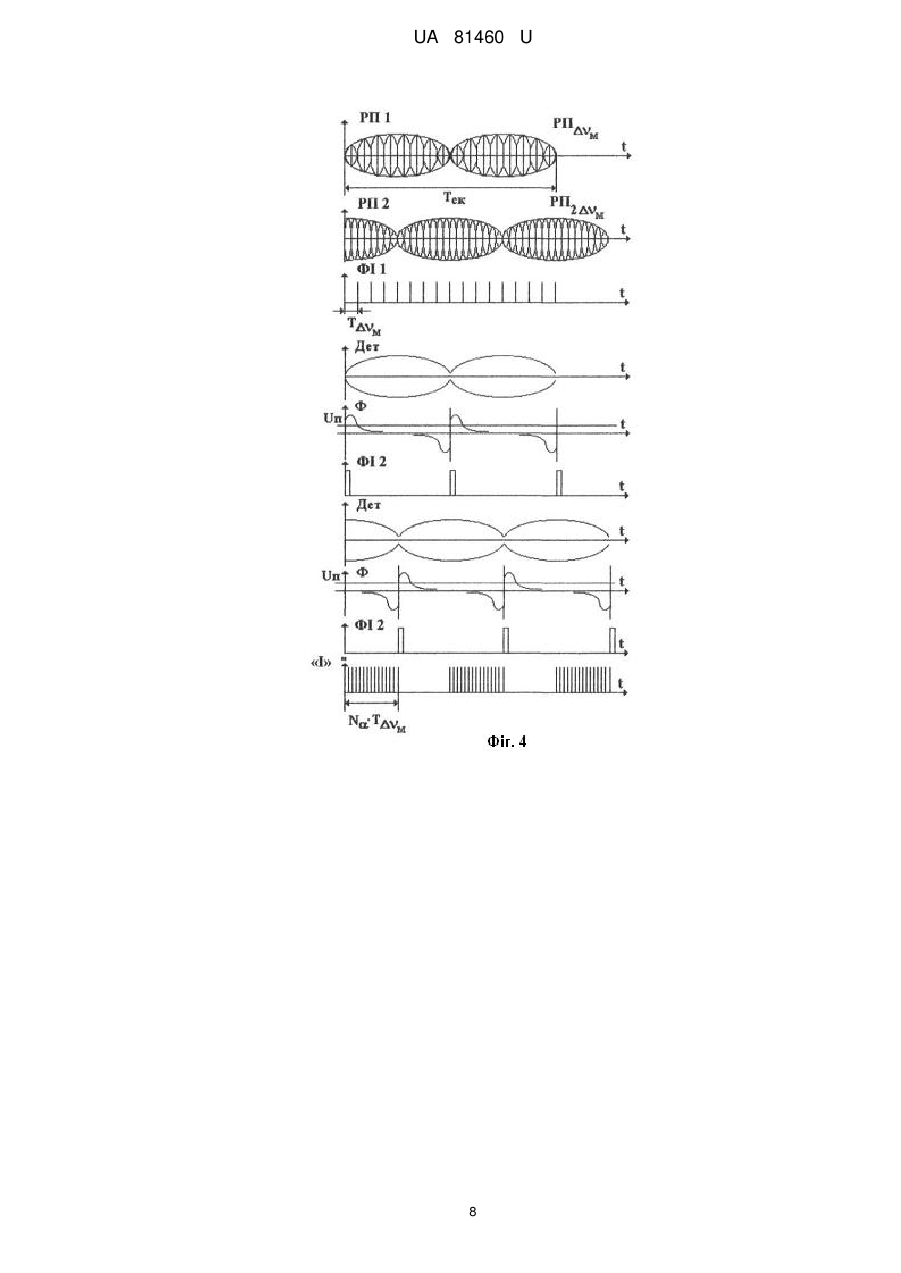

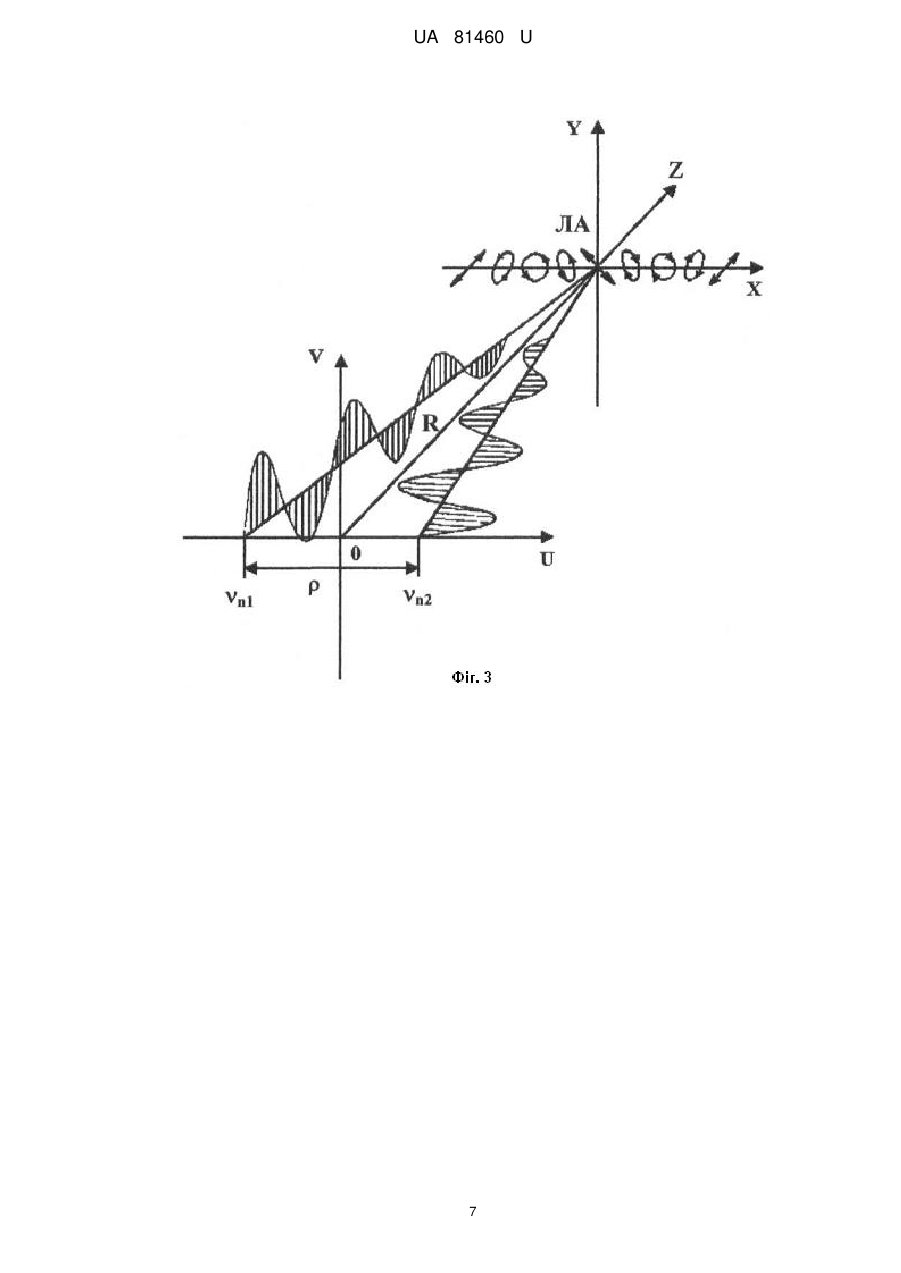

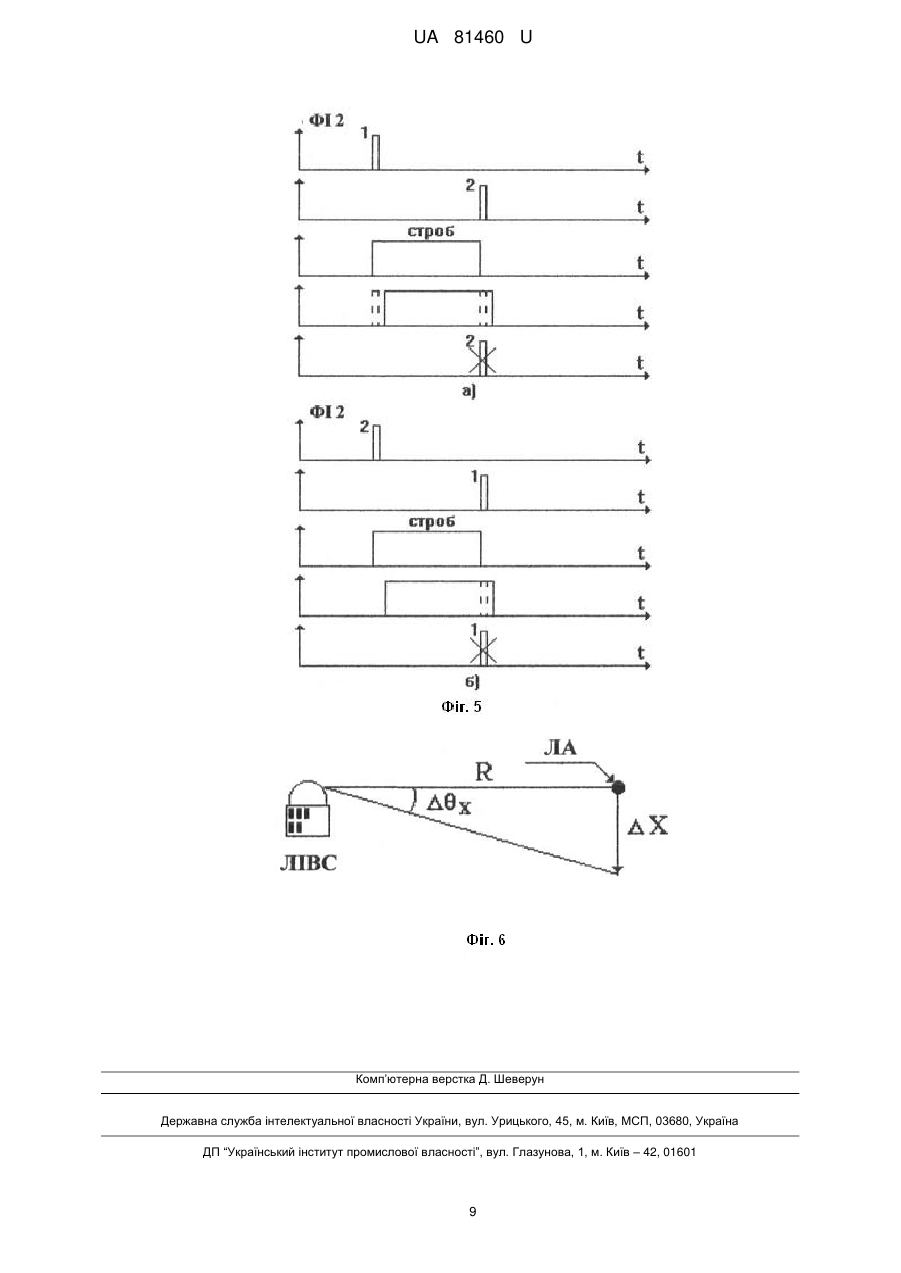

Реферат: Канал автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів та можливістю формування і обробки зображення ЛА для полігонного випробувального комплексу містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, модифікований інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, детектори, фільтри, формувачі імпульсів, тригери "1"|"0", схеми I, лінії затримки, лічильники, цифро-аналогові перетворювачі, фільтри нижніх частот, підсилювачі (фільтри) сигналу похибки (ПСП), виконавчі механізми та а - введення опорного сигналу з частотою vм передавального лазера, б - введення сигналу від каналу оцінки тангенціальної складової швидкості (кутових швидкостей) літального апарата (ЛА) для уточнення похибки збігу по кутах. Після ПСП замість електронно-цифрової обчислювальної машини введено електронну обчислювальну машину. UA 81460 U (12) UA 81460 U UA 81460 U 5 10 15 20 25 30 35 Запропонована корисна модель належить до галузі електрозв'язку і може бути використана для побудови передавальної частини шестипараметричної лазерної інформаційновимірювальної системи (ШВС) з частотно-часовим методом (ЧЧМ) пошуку, розпізнавання та вимірювання параметрів руху літального апарата (ЛА). Відомий "Канал автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів" [1], який містить керуючий елемент (КЕ), блок керування дефлекторами (БКД), лазер з накачкою (Лн), селектор подовжніх мод з багаточастотним розділенням каналів (СПМБРК), блок дефлекторів (БД), передавальну оптику (ПРДО), приймальну оптику (ПРМО), фотодетектор (ФТД), широкосмуговий підсилювач (ШП), інформаційний блок (ІБ), резонансні підсилювачі (РП), настроєні на відповідні частоти міжмодових биттів, детектори (Дет), фільтри (Ф), формувачі імпульсів (ФІ), тригери "1"|"0", схеми I, лінії затримки (ЛЗ), лічильники (Лч), цифро-аналогові перетворювачі (ЦАП), фільтри нижніх частот (ФНЧ), підсилювачі (фільтри) сигналу похибки (ПСП), виконавчі механізми (ВМ), електронно-цифрову обчислювальну машину (ЕЦОМ) та а - введення опорного сигналу з частотою vм передавального лазера, б - введення сигналу від каналу оцінки тангенціальної складової швидкості (кутових швидкостей) ЛА для уточнення похибки збігу по кутах. Недоліком відомого каналу те, що він не може формувати та обробляти зображення ЛА. Найбільш близьким до запропонованого технічним рішенням, вибраним як прототип, є "Канал автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів та можливістю формування і обробки зображення ЛА" [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, модифікований інформаційний блок (МІБ), резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, детектори, фільтри, формувачі імпульсів, тригери “1”|“0”, схеми I, лінії затримки, лічильники, цифро-аналогові перетворювачі, фільтри нижніх частот, підсилювачі (фільтри) сигналу похибки, виконавчі механізми, електронно-цифрову обчислювальну машину та а - введення опорного сигналу з частотою vм передавального лазера, б - введення сигналу від каналу оцінки тангенціальної складової швидкості (кутових швидкостей) ЛА для уточнення похибки збігу по кутах. Недоліком каналу-прототипу є те, що він не забезпечує збереження інформації, яка оброблена під час проведення випробувань ЛА. В основу корисної моделі поставлена задача створити канал автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів та можливістю формування і обробки зображення ЛА для полігонного випробувального комплексу, який дозволить здійснювати багатоканальний (N) інформаційний взаємозв'язок з ЛА на частотах міжмодових биттів 9vм...Nvм , точне і стійке кутове автосупроводження при одночасному 40 45 50 55 вимірюванні кутів азимута  і місця  у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, збереження інформації, яка оброблена під час проведення випробувань ЛА та, в разі необхідності, формування і обробку його зображення. Поставлена задача вирішується за рахунок того, що у канал-прототип, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, модифікований інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, детектори, фільтри, формувачі імпульсів, тригери “1”|“0”, схеми I, лінії затримки, лічильники, цифро-аналогові перетворювачі, фільтри нижніх частот, підсилювачі (фільтри) сигналу похибки, виконавчі механізми, електронно-цифрову обчислювальну машину та а - введення опорного сигналу з частотою vм передавального лазера, б - введення сигналу від каналу оцінки тангенціальної складової швидкості (кутових швидкостей) ЛА для уточнення похибки збігу по кутах, після ПСП замість ЕЦОМ введено електронну обчислювальну машину (ЕОМ). Побудова каналу автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів та можливістю формування і обробки зображення ЛА для полігонного випробувального комплексу пов'язана з використанням одномодового богаточастотного з синхронізацією подовжніх мод випромінювання єдиного лазера-передавача та ЧЧМ [3]. Технічний результат, який може бути отриманий при здійсненні корисної моделі, полягає у стійкому кутовому автосупроводженні ЛА при одночасному високоточному вимірюванні кутів азимута і місця у широкому діапазоні дальностей, починаючи з початкового моменту його 1 UA 81460 U польоту, багатоканальному (N) інформаційному взаємозв'язку з ним на частотах міжмодових биттів, збереженні інформації, яка оброблена під час проведення випробувань ЛА та, в разі необхідності, формуванні і обробки його зображення. На фіг. 1 приведена узагальнена структурна схема запропонованого каналу, де: а 5 10 15 20 25 30 35 введення опорного сигналу з частотою vм (3vм ) від лазера-передавача; б - введення сигналу від каналу оцінки тангенціальної складової швидкості (кутових швидкостей ' і ' ) ЛА для уточнення похибки збігу по кутах каналів; І - вимірювальний сигнал; II - інформаційний сигнал та сигнал з просторовою модуляцією поляризації. На фіг. 2 приведено створення рівносигнального напрямку (РСН) та сканування 4-ма діаграмами спрямованості (ДС) лазерного випромінювання в ортогональних площинах. На фіг. 3 приведено створення лазерного сигналу з просторовою модуляцією поляризації. На фіг. 4 приведені епюри напруг з виходів блоків запропонованого каналу. На фіг. 5 приведені епюри напруг з виходів блоків запропонованого каналу, які визначають полярність, де: а) - для визначення знаку «+»; б) - для визначення знаку «-». На фіг. 6 приведено кут відхилення ЛА від РСН відносно ЛІВС. Запропонований канал автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів та можливістю формування і обробки зображення ЛА для полігонного випробувального комплексу містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, модифікований інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, детектори, фільтри, формувачі імпульсів, тригери “1”|“0”, схеми I, лінії затримки, лічильники, цифро-аналогові перетворювачі, фільтри нижніх частот, підсилювачі (фільтри) сигналу похибки, виконавчі механізми, електронну обчислювальну машину та а - введення опорного сигналу з частотою vм передавального лазера, б - введення сигналу від каналу оцінки тангенціальної складової швидкості (кутових швидкостей) ЛА для уточнення похибки збігу по кутах. Робота запропонованого каналу автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів та можливістю формування і обробки зображення ЛА для полігонного випробувального комплексу полягає у наступному. Зі спектру випромінювання одномодового багаточастотного з синхронізацією подовжніх мод лазера-передавача (Лн) за допомогою СПМ БРК виділяються необхідні пари частот для створення: багатоканального (N) інформаційного зв'язку, за умови використання сигналів комбінацій подовжніх мод (на різницевій частоті міжмодових биттів v101  v10  v1  9vм,...Nvмn ); РСН на основі формування сумарної ДС лазерного випромінювання, завдяки 4-м парціальним діаграмам спрямованості, що частково перетинаються, за умови використання комбінацій подовжніх мод ("підфарбованих" різницевими частотами міжмодових биттів) v 54  v5  v 4  vм , v 97  v 9  v 7  2vм , 40 v 63  v 6  v 3  3vм , v 82  v 8  v 2  6vм ; лазерного сигналу з просторовою модуляцією поляризації, за умови використання сигналу з двох подовжніх мод (несучих частот v n1 , vn2 ). 45 Лазерний сигнал, який складений з частот міжмодових биттів Nv мn , минаючи БД, потрапляє на ГТРДО, де змішується (модулюється) з інформаційним сигналом від МІБ та формує багатоканальний (N) інформаційний сигнал, що передається ЛА (створення взаємозв'язку) (фіг. 1, 2). За допомогою СПМ БРК та МІБ створюються два лазерні сигнали з просторовою модуляцією поляризації шляхом розведення лазерного випромінювання (кожної несучої частоти v n1 і vn2 ) на два променя з поворотом плоскості поляризації на кут 90° в одному з них 50 55 ( vn1a , vn1б , і v n2a , v n2б , фіг. 2, 3). При цьому випромінювання апертури першого і другого каналів в апертурній плоскості U0V рознесені на відстані  . Різність ходу пучків до картинної плоскості ЛА Х0У змінюється вдовж осі X від точки до точки. Обумовлена цим різність фаз між поляризованими компонентами, що ортогональні, поля у картинній плоскості також змінюється від точки до точки. В залежності від різності фаз у картинній плоскості змінюється вигляд поляризації сумарного поля сигналу, що зондує від лінійної через еліптичну і циркулюючу до лінійної, ортогональної до початкової і т.д. Період зміни вигляду поляризації визначається 2 UA 81460 U базою між випромінювачами  та відстанню до картинної плоскості R. Розподіл інтенсивності в реєстрованому зображенні ЛА промодульовано по гармонійному закону з коефіцієнтом модуляції, дорівнює значенню ступеня поляризації випромінювання, що відбито, в даній ділянці поверхні ЛА. 5 Водночас імпульсний лазерний сигнал (вимірювальний) частот міжмодових биттів vм , 2v м , 3v м та 6v м надходить на БД, що складається з 4-х п'єзоелектричних дефлекторів. Парціальні ДС лазерного випромінювання попарно зустрічно сканують БД у кожній з двох ортогональних площин (фіг. 1, 2). Період сканування задається БКД, який разом з Лн живляться від керуючого елемента. 10 Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот v 5, v 4  vм , v 9, v 7  2vм , v 6, v 3  3vм та v 8, v 2  6vм фокусується в скановані точки простору, оскільки здійснюється зустрічне сканування двома парами ДС лазерного випромінювання у кожній з двох ортогональних площин  і  або X і У . При цьому груповий (інформаційний) лазерний сигнал частот 9vм...Nvм та лазерні сигнали 15 20 25 з просторовою модуляцією поляризації ( vn1a , vn1б , і v n2a , v n2б ) проходять вздовж РСН (фіг. 2). При відбитті лазерного сигналу з просторовою модуляцією поляризації, що зондує, від поверхні ЛА змінюються амплітудні і фазові співвідношення між ортогонально поляризаційними компонентами, параметри їх поляризаційні і, відповідно комплексні коефіцієнти когерентності відбитого поля. Просторовий розподіл поляризаційних характеристик такого відбитого сигналу по зміні контрасту модуляційної структури зображення несе також інформацію про типи матеріалів у складі поверхні ЛА, їх характеристики тощо, тому у модифікованому інформаційному блоці здійснюється поляризаційна обробка поля, що приймається. Прийняті ПРМО від ЛА, відбиті в процесі сканування 4-ох ДС лазерного випромінювання, лазерні імпульсні сигнали і огинаючі сигнали ДС за допомогою ФТД перетворюються в електричні імпульсні сигнали на різницевих частотах міжмодових биттів. Підсилені ШП, вони розподіляються: в МІБ для обробки інформації (9vм від...Nv м від ) , яка приймається від ЛА і відбитих лазерних сигналів з просторовою модуляцією поляризації, що зондує, від поверхні ЛА по РП, що настроєні на відповідні частоти vм від , 2vм від , 3vм від , 6vм від . 30 Імпульсні сигнали радіочастоти, що надходять з PПvм і РП 2v м формують сигнал похибки по куту  , а РП 3v м і РП 6v м - по куту  . Формування сигналу похибки по куту α полягає у наступному. Введення імпульсного сигналу (а) з опорного каналу vм , перетвореного ФІ1 у "пачки" опорних імпульсів на частоті vм оп , надходить на схему "І". Виділений і посилений імпульсний 35 40 45 50 сигнал з РПvм від частоти міжмодових биттів vм від (фіг. 4, 5) детектується Дет у вигляді огинаючої сигналу, що змінюється за законом руху ДС лазерного випромінювання і, після проходження Ф, перетворюється у ФІ2 у точках переходів періодів сканування в імпульси (один імпульс за період сканування) та надходить на тригер "1", перекидуючи його. У цей же час, виділений і посилений РП 2vм від , імпульсний сигнал частоти міжмодових биттів 2vм від детектується, виділяючи огинаючу сигналу, що змінюється за таким же законом і, проходячи Ф, перетворюється у ФІ2 у точках переходів періодів коливань в імпульси (один імпульс за період сканування) та надходить на тригер "0", встановлюючи його у вихідний стан. Задача виміру часового інтервалу у схемі І із заданою точністю полягає у встановленні критерію початку і кінця відліку часового інтервалу по визначених характеристиках значення імпульсних сигналів, що надходять на входи схеми І. У зв'язку з тим, що передній фронт імпульсу досить малий у порівнянні з дозволом, що вимагається за часом, характерними значеннями сигналу, що визначають початок і кінець відліку часового інтервалу, є граничне значення Uп (порогове значення напруги) (фіг. 4). Завдяки періодичному за цикл сканування відкриттю і закриттю тригером схеми І регулюється проходження імпульсів у схемі І від ФІ1, тобто відбувається виділення "пачок" імпульсів, число яких пропорційно куту відхилення ЛА від РСН (фіг. 5, 6). Підраховані лічильником імпульси перетворюються ЦАП у аналоговий сигнал похибки з необхідним знаком, 3 UA 81460 U 5 що змішується у ФНЧ з імпульсним сигналом від каналу кутових швидкостей ЛА (б) для уточнення похибки збігу по кутах. Завдяки обліку вимірювальної інформації від каналу кутових швидкостей (б) у ФНЧ усуваються динамічна і флуктуаційна похибки фільтрації. Отриманий сигнал, відфільтрований у ФНЧ і посилений підсилювачем сигналу похибки, відпрацьовується за допомогою виконавчого механізму () , надходить від ПСП на вхід ЕОМ та виділяється в ній у вигляді числа, пропорційного вимірюваному куту азимута  . Якщо ЛА знаходиться вище РСН, то на схему І першим надходить імпульс з ФІ2 міжмодової 10 частоти v м від , а на тригер надходить другим імпульс з ФІ2 міжмодової частоти 2vм від (фіг. 1, 4-6). На схему І від тригера подається строб, тривалість якого пропорційна відхиленню ЛА від РСН. Цей часовий інтервал виміряється методом підрахунку імпульсів частоти міжмодових биттів v м . Оскільки тривалість строба залежить лише від величини відхилення ЛА від РСН, а не від сторони відхилення, маємо схему визначення полярності сигналу похибки («+» або «-»). Якщо ЛА буде розташований нижче РСН, то першим надійде імпульс від ФІ2 з каналу 15 2vм від , а другим - з каналу v м від . Визначення знаку «+» або «-», або сторони відхилення ЛА від РСН полягає у наступному (фіг. 1; 5 а, б). Якщо ЛА знаходиться вище РСН, то імпульс 1 від каналу v м від випереджає імпульс 2 20 25 каналу 2vм від (фіг. 1,5 а). Оскільки строб від тригера затримується на час, що перевищує тривалість імпульсу 1 (або 2), то схема збігів І не спрацьовує, тому що імпульс 1 не збігається в часі з даним стробом. Знак сигналу похибки по куту  залишається позитивним («+»). Якщо ЛА знаходиться нижче РСН, то імпульс 1 відстає від імпульсу 2, тому він збігається в часі зі стробом (фіг. 5 б). Схема І спрацьовує і змінює знак («-» або полярність) напруги сигналу похибки по куту  . Імпульс зі схеми І подається на знаковий розряд лічильника імпульсів з частотою v м Число імпульсів у лічильнику пропорційно куту відхилення α від РСН. Форматування сигналу похибки по куту  відбувається таким же чином, як для сигналу похибки по куту  . 30 35 40 45 50 Виконавчі механізми BM і BM розвертають приймально-передавальну платформу таким чином, щоб ЛА знаходився на РСН запропонованого каналу, тобто на РСН сумарної ДС лазерного випромінювання. Відображення інформації, що приймається (передається) від ЛА, та обробка (вимірювання) кутів азимута  і місця  відбувається у ЕОМ. Для збереження інформації, яка оброблена під час проведення випробувань ЛА, в пам'яті ЕОМ використовується база даних - сукупність взаємопов'язаних даних, організованих у відповідності до схеми даних таким чином, щоб з ними міг працювати користувач. Формування сумарної ДС лазерного випромінювання, створення РСН, інформаційного каналу і лазерного сигналу з просторовою модуляцією поляризації для каналу, що пропонується, пов'язано з задоволенням жорстких вимог, що пред'являються до спектру випромінювання одномодового багаточастотного лазера-передавача, тобто високоточної синхронізації подовжніх мод і стабілізації частот міжмодових биттів. Кількість інформаційних каналів (N) залежить від кількості мод ( v n ) , які мають необхідні вихідні характеристики для використання. Джерела інформації: 1. Патент на корисну модель №48400, Україна, МПК GO I S 17/42, G01 S 17/66. Каналавтоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів. /О.В. Коломійцев, В.В. Бєлімов, М.Б. Бровко та ін. - №и200911398; заяв. 09.11.2009; опубл. 10.03.2010;Бюл.№5-10с. 2. Патент на корисну модель №55500, Україна, MTIKG01 S 17/42, G01 S 17/66. Канал автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів та можливістю формування і обробки зображення ЛА. /О.В. Коломійцев, Г.В. Альошин, В.В. Бєлімов та ін. - № и201008875; заяв. 16.07.2010; опубл. 10.12.2010; Бюл. №23.14 с 4 UA 81460 U 3. Патент на корисну модель №55645, Україна, МПК GO I S 17/42, G01 S 17/66. Частотночасовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарату. /О.В. Коломійцев - № и201005225; заяв. 29.04.2010; опубл. 27.12.2010; Бюл. № 24.-14 с. 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Канал автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів та можливістю формування і обробки зображення ЛА для полігонного випробувального комплексу, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, модифікований інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, детектори, фільтри, формувачі імпульсів, тригери "1"|"0", схеми I, лінії затримки, лічильники, цифро-аналогові перетворювачі, фільтри нижніх частот, підсилювачі (фільтри) сигналу похибки (ПСП), виконавчі механізми та а - введення опорного сигналу з частотою vм передавального лазера, б - введення сигналу від каналу оцінки тангенціальної складової швидкості (кутових швидкостей) літального апарата (ЛА) для уточнення похибки збігу по кутах, який відрізняється тим, що після ПСП замість електронноцифрової обчислювальної машини введено електронну обчислювальну машину. 5 UA 81460 U 6 UA 81460 U 7 UA 81460 U 8 UA 81460 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
