Пристрій для гасіння стабілізованого полум’я в газовій магістралі

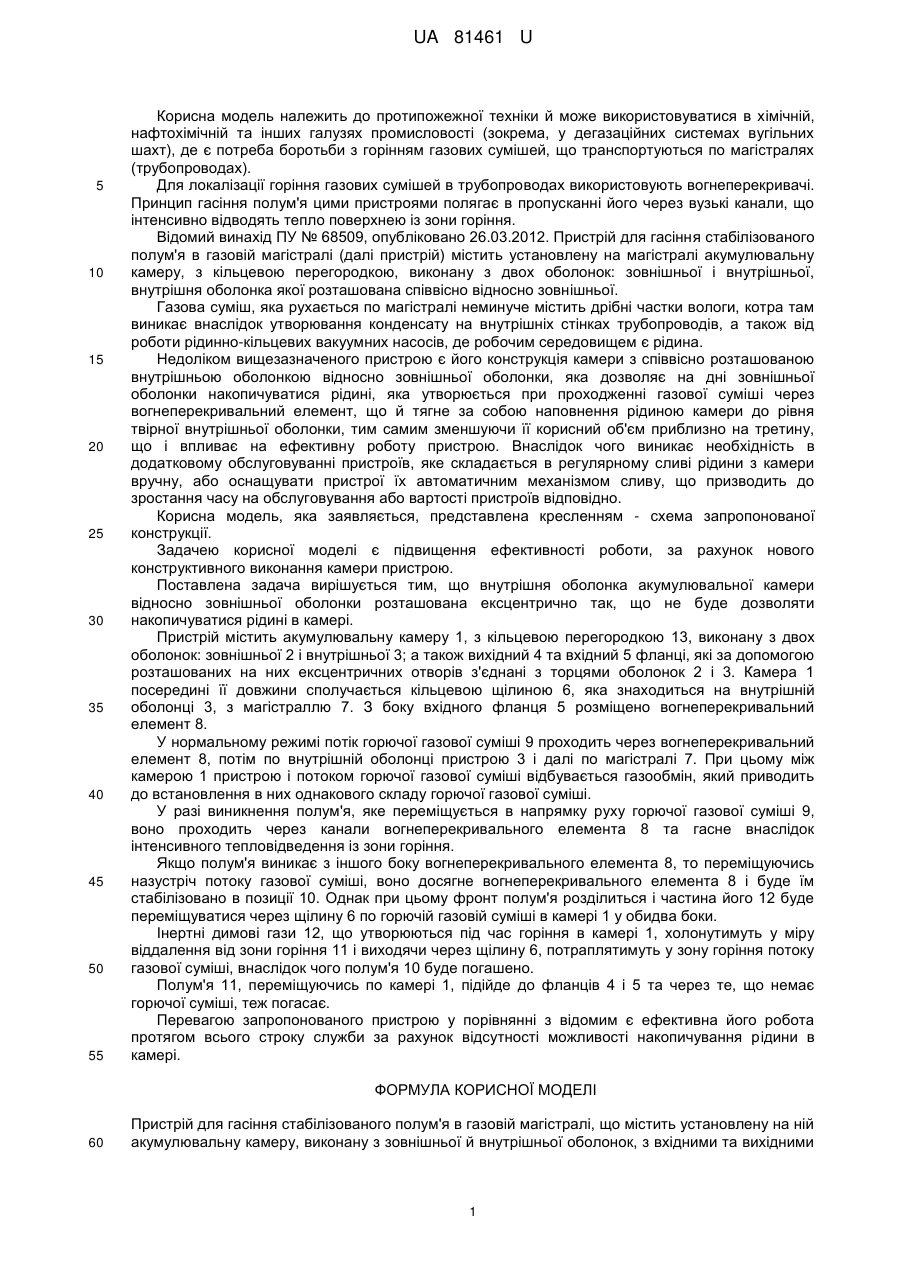

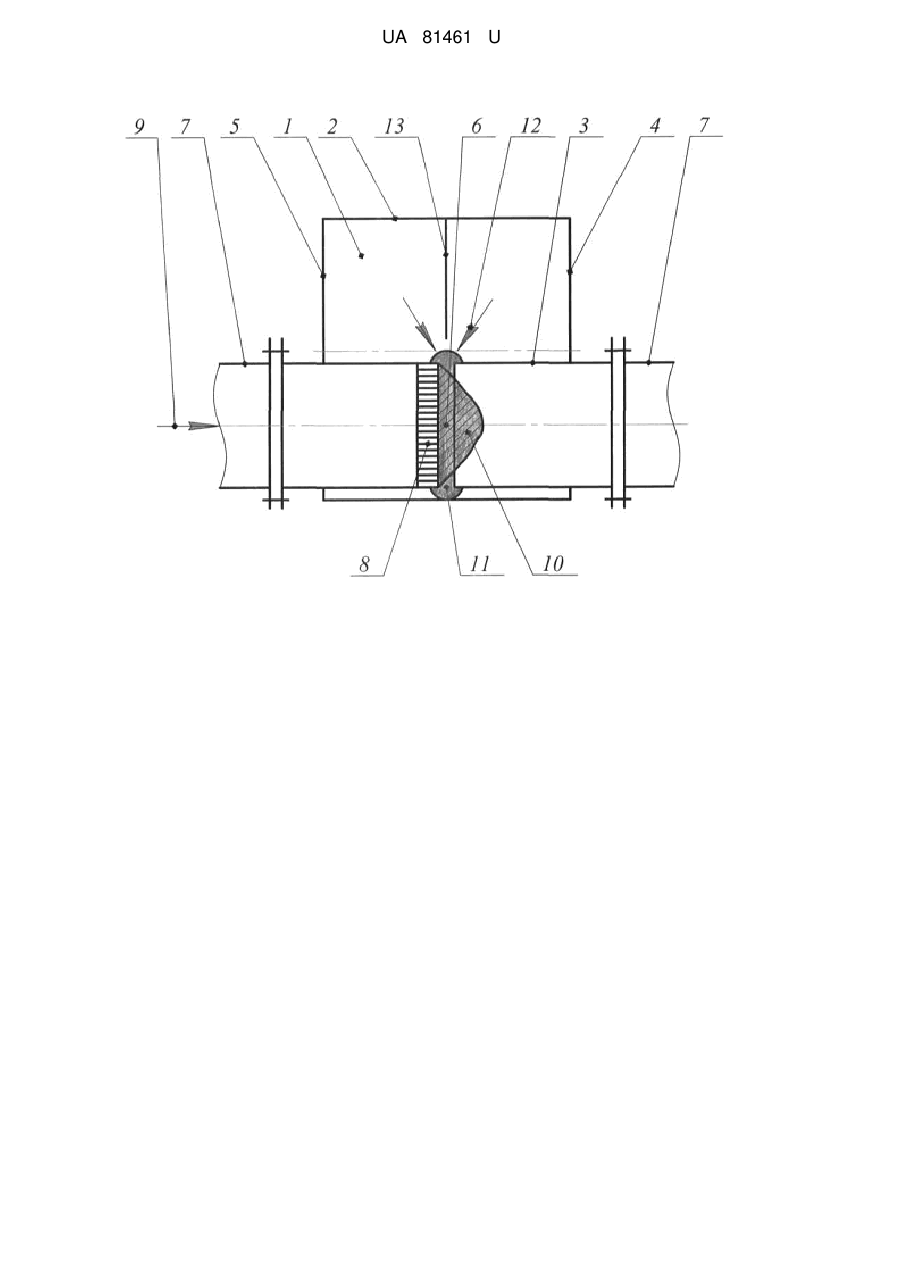

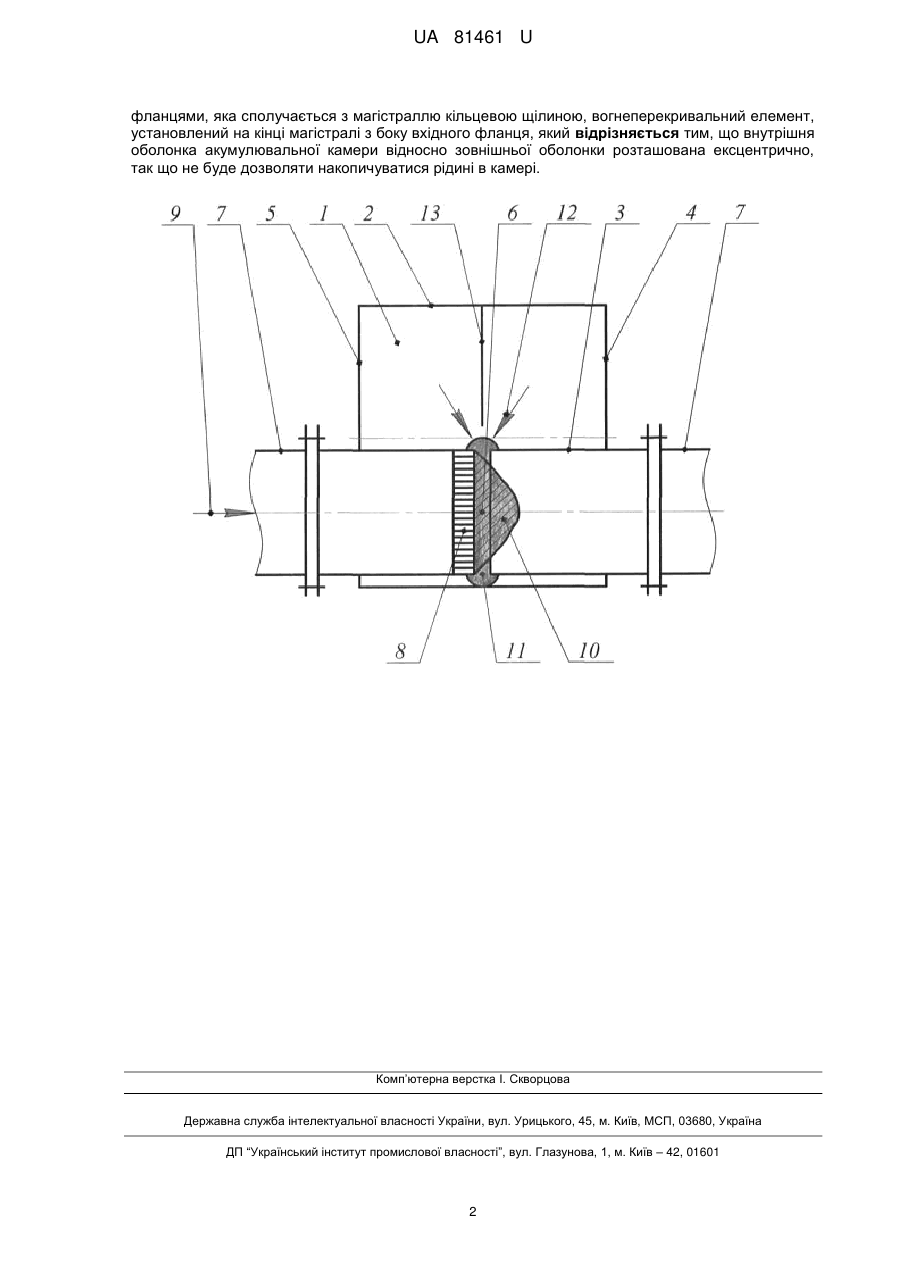

Реферат: Пристрій для гасіння стабілізованого полум'я в газовій магістралі містить установлену на ній акумулювальну камеру, виконану з зовнішньої й внутрішньої оболонок, з вхідними та вихідними фланцями, яка сполучається з магістраллю кільцевою щілиною, вогнеперекривальний елемент, установлений на кінці магістралі з боку вхідного фланця. Внутрішня оболонка акумулювальної камери відносно зовнішньої оболонки розташована ексцентрично. UA 81461 U (12) UA 81461 U UA 81461 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до протипожежної техніки й може використовуватися в хімічній, нафтохімічній та інших галузях промисловості (зокрема, у дегазаційних системах вугільних шахт), де є потреба боротьби з горінням газових сумішей, що транспортуються по магістралях (трубопроводах). Для локалізації горіння газових сумішей в трубопроводах використовують вогнеперекривачі. Принцип гасіння полум'я цими пристроями полягає в пропусканні його через вузькі канали, що інтенсивно відводять тепло поверхнею із зони горіння. Відомий винахід ПУ № 68509, опубліковано 26.03.2012. Пристрій для гасіння стабілізованого полум'я в газовій магістралі (далі пристрій) містить установлену на магістралі акумулювальну камеру, з кільцевою перегородкою, виконану з двох оболонок: зовнішньої і внутрішньої, внутрішня оболонка якої розташована співвісно відносно зовнішньої. Газова суміш, яка рухається по магістралі неминуче містить дрібні частки вологи, котра там виникає внаслідок утворювання конденсату на внутрішніх стінках трубопроводів, а також від роботи рідинно-кільцевих вакуумних насосів, де робочим середовищем є рідина. Недоліком вищезазначеного пристрою є його конструкція камери з співвісно розташованою внутрішньою оболонкою відносно зовнішньої оболонки, яка дозволяє на дні зовнішньої оболонки накопичуватися рідині, яка утворюється при проходженні газової суміші через вогнеперекривальний елемент, що й тягне за собою наповнення рідиною камери до рівня твірної внутрішньої оболонки, тим самим зменшуючи її корисний об'єм приблизно на третину, що і впливає на ефективну роботу пристрою. Внаслідок чого виникає необхідність в додатковому обслуговуванні пристроїв, яке складається в регулярному сливі рідини з камери вручну, або оснащувати пристрої їх автоматичним механізмом сливу, що призводить до зростання часу на обслуговування або вартості пристроїв відповідно. Корисна модель, яка заявляється, представлена кресленням - схема запропонованої конструкції. Задачею корисної моделі є підвищення ефективності роботи, за рахунок нового конструктивного виконання камери пристрою. Поставлена задача вирішується тим, що внутрішня оболонка акумулювальної камери відносно зовнішньої оболонки розташована ексцентрично так, що не буде дозволяти накопичуватися рідині в камері. Пристрій містить акумулювальну камеру 1, з кільцевою перегородкою 13, виконану з двох оболонок: зовнішньої 2 і внутрішньої 3; а також вихідний 4 та вхідний 5 фланці, які за допомогою розташованих на них ексцентричних отворів з'єднані з торцями оболонок 2 і 3. Камера 1 посередині її довжини сполучається кільцевою щілиною 6, яка знаходиться на внутрішній оболонці 3, з магістраллю 7. З боку вхідного фланця 5 розміщено вогнеперекривальний елемент 8. У нормальному режимі потік горючої газової суміші 9 проходить через вогнеперекривальний елемент 8, потім по внутрішній оболонці пристрою 3 і далі по магістралі 7. При цьому між камерою 1 пристрою і потоком горючої газової суміші відбувається газообмін, який приводить до встановлення в них однакового складу горючої газової суміші. У разі виникнення полум'я, яке переміщується в напрямку руху горючої газової суміші 9, воно проходить через канали вогнеперекривального елемента 8 та гасне внаслідок інтенсивного тепловідведення із зони горіння. Якщо полум'я виникає з іншого боку вогнеперекривального елемента 8, то переміщуючись назустріч потоку газової суміші, воно досягне вогнеперекривального елемента 8 і буде їм стабілізовано в позиції 10. Однак при цьому фронт полум'я розділиться і частина його 12 буде переміщуватися через щілину 6 по горючій газовій суміші в камері 1 у обидва боки. Інертні димові гази 12, що утворюються під час горіння в камері 1, холонутимуть у міру віддалення від зони горіння 11 і виходячи через щілину 6, потраплятимуть у зону горіння потоку газової суміші, внаслідок чого полум'я 10 буде погашено. Полум'я 11, переміщуючись по камері 1, підійде до фланців 4 і 5 та через те, що немає горючої суміші, теж погасає. Перевагоюзапропонованого пристрою у порівнянні з відомим є ефективна його робота протягом всього строку служби за рахунок відсутності можливості накопичування рідини в камері. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пристрій для гасіння стабілізованого полум'я в газовій магістралі, що містить установлену на ній акумулювальну камеру, виконану з зовнішньої й внутрішньої оболонок, з вхідними та вихідними 1 UA 81461 U фланцями, яка сполучається з магістраллю кільцевою щілиною, вогнеперекривальний елемент, установлений на кінці магістралі з боку вхідного фланця, який відрізняється тим, що внутрішня оболонка акумулювальної камери відносно зовнішньої оболонки розташована ексцентрично, так що не буде дозволяти накопичуватися рідині в камері. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
