Спосіб виготовлення поверхневого покриття з селективним тисненням і поверхневе покриття

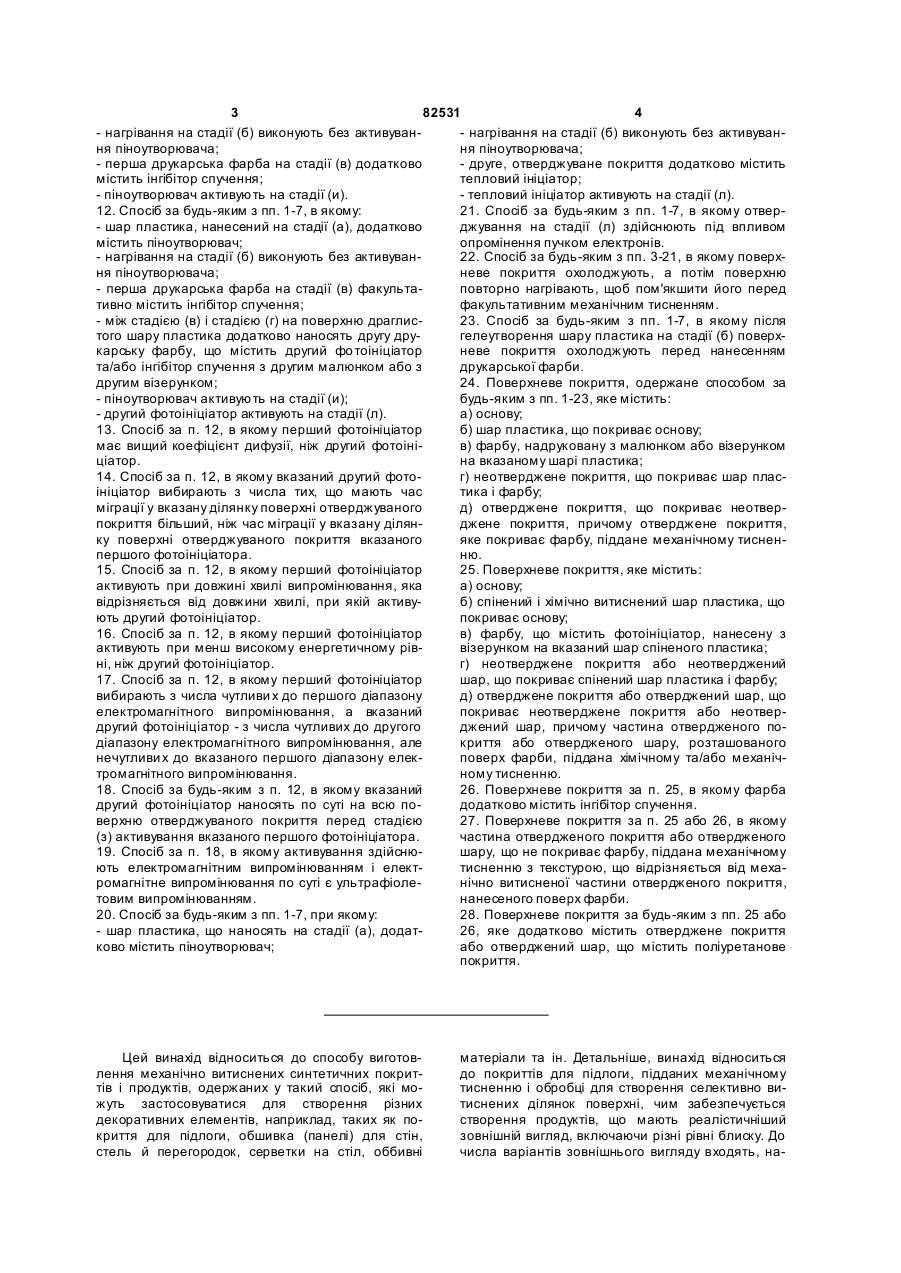

1. Спосіб виготовлення поверхневого покриття, що складається з послідовних стадій: а) наносять шар пластика на основу; б) нагрівають шар пластика до температури, при якій відбувається гелеутворення шару пластика, для формування драглистого шару пластика, що має поверхню; в) наносять на поверхню драглистого шару пластика першу друкарську фарбу, що містить перший фотоініціатор, у відповідності з першим малюнком або візерунком; г) наносять перше, неотверджуване покриття, що складається з пластизолю або органозолю, поверх драглистого шару пластика і першої друкарської фарби; д) наносять друге, отверджуване покриття поверх вказаного першого покриття; е) виконують гелеутворення вказаного другого покриття; ж) виконують механічне тиснення другого, отверджуваного покриття; з) виконують активування вказаного першого фотоініціатора і отверджування ділянок поверхні другого, отверджуваного покриття, розташованого поверх першої друкарської фарби; 2 (19) 1 3 82531 4 - нагрівання на стадії (б) виконують без активуван- нагрівання на стадії (б) виконують без активування піноутворювача; ня піноутворювача; - перша друкарська фарба на стадії (в) додатково - друге, отверджуване покриття додатково містить містить інгібітор спучення; тепловий ініціатор; - піноутворювач активують на стадії (и). - тепловий ініціатор активують на стадії (л). 12. Спосіб за будь-яким з пп. 1-7, в якому: 21. Спосіб за будь-яким з пп. 1-7, в якому отвер- шар пластика, нанесений на стадії (а), додатково джування на стадії (л) здійснюють під впливом містить піноутворювач; опромінення пучком електронів. - нагрівання на стадії (б) виконують без активуван22. Спосіб за будь-яким з пп. 3-21, в якому поверхня піноутворювача; неве покриття охолоджують, а потім поверхню - перша друкарська фарба на стадії (в) факультаповторно нагрівають, щоб пом'якшити його перед тивно містить інгібітор спучення; факультативним механічним тисненням. - між стадією (в) і стадією (г) на поверхню драглис23. Спосіб за будь-яким з пп. 1-7, в якому після того шару пластика додатково наносять другу другелеутворення шару пластика на стадії (б) поверхкарську фарбу, що містить другий фо тоініціатор неве покриття охолоджують перед нанесенням та/або інгібітор спучення з другим малюнком або з друкарської фарби. другим візерунком; 24. Поверхневе покриття, одержане способом за - піноутворювач активують на стадії (и); будь-яким з пп. 1-23, яке містить: - другий фотоініціатор активують на стадії (л). а) основу; 13. Спосіб за п. 12, в якому перший фотоініціатор б) шар пластика, що покриває основу; має вищий коефіцієнт дифузії, ніж другий фотоінів) фарбу, надруковану з малюнком або візерунком ціатор. на вказаному шарі пластика; 14. Спосіб за п. 12, в якому вказаний другий фотог) неотверджене покриття, що покриває шар пласініціатор вибирають з числа тих, що мають час тика і фарбу; міграції у вказану ділянку поверхні отверджуваного д) отверджене покриття, що покриває неотверпокриття більший, ніж час міграції у вказану ділянджене покриття, причому отверджене покриття, ку поверхні отверджуваного покриття вказаного яке покриває фарбу, піддане механічному тисненпершого фотоініціатора. ню. 15. Спосіб за п. 12, в якому перший фотоініціатор 25. Поверхневе покриття, яке містить: активують при довжині хвилі випромінювання, яка а) основу; відрізняється від довжини хвилі, при якій активуб) спінений і хімічно витиснений шар пластика, що ють другий фотоініціатор. покриває основу; 16. Спосіб за п. 12, в якому перший фотоініціатор в) фарбу, що містить фотоініціатор, нанесену з активують при менш високому енергетичному ріввізерунком на вказаний шар спіненого пластика; ні, ніж другий фотоініціатор. г) неотверджене покриття або неотверджений 17. Спосіб за п. 12, в якому перший фотоініціатор шар, що покриває спінений шар пластика і фарбу; вибирають з числа чутливи х до першого діапазону д) отверджене покриття або отверджений шар, що електромагнітного випромінювання, а вказаний покриває неотверджене покриття або неотвердругий фотоініціатор - з числа чутливих до другого джений шар, причому частина отвердженого подіапазону електромагнітного випромінювання, але криття або отвердженого шару, розташованого нечутливи х до вказаного першого діапазону елекповерх фарби, піддана хімічному та/або механічтромагнітного випромінювання. ному тисненню. 18. Спосіб за будь-яким з п. 12, в якому вказаний 26. Поверхневе покриття за п. 25, в якому фарба другий фотоініціатор наносять по суті на всю пододатково містить інгібітор спучення. верхню отверджуваного покриття перед стадією 27. Поверхневе покриття за п. 25 або 26, в якому (з) активування вказаного першого фотоініціатора. частина отвердженого покриття або отвердженого 19. Спосіб за п. 18, в якому активування здійснюшару, що не покриває фарбу, піддана механічному ють електромагнітним випромінюванням і електтисненню з текстурою, що відрізняється від мехаромагнітне випромінювання по суті є ультрафіоленічно витисненої частини отвердженого покриття, товим випромінюванням. нанесеного поверх фарби. 20. Спосіб за будь-яким з пп. 1-7, при якому: 28. Поверхневе покриття за будь-яким з пп. 25 або - шар пластика, що наносять на стадії (а), додат26, яке додатково містить отверджене покриття ково містить піноутворювач; або отверджений шар, що містить поліуретанове покриття. Цей винахід відноситься до способу виготовлення механічно витиснених синтетичних покриттів і продуктів, одержаних у такий спосіб, які можуть застосовуватися для створення різних декоративних елементів, наприклад, таких як покриття для підлоги, обшивка (панелі) для стін, стель й перегородок, серветки на стіл, оббивні матеріали та ін. Детальніше, винахід відноситься до покриттів для підлоги, підданих механічному тисненню і обробці для створення селективно витиснених ділянок поверхні, чим забезпечується створення продуктів, що мають реалістичніший зовнішній вигляд, включаючи різні рівні блиску. До числа варіантів зовнішнього вигляду входять, на 5 82531 6 приклад, керамічна плитка, камінь, цеглина, піскоповерхні не лише поверхневої текстури різноманівик, корок, деревина і - в деяких прикладах здійстних матеріалів кам'я ної кладки, таких як керамічнення винаходу - текстуровані лінії, або лінії цемена плитка, камінь, цегла, пісковик, корок, деревина нтного розчину між ними, а також їх комбінації, такі і їх поєднання, але, в деяких варіантах реалізації, як пісковик і керамічна плитка, текстурована деретакож на реалістичну імітацію поверхневої текстувина і гладка кераміка, корок і деревина, а також ри цементного або вапняного розчину в пазах між камінь або шифер в поєднанні з керамічною плиттакими матеріалами. кою. Відповідно до даного винаходу розроблений Синтетичні поверхневого покриття, включаючи новий спосіб отримання селективних ділянок з покриття для підлоги і стін, використовують в житрізним зовнішнім виглядом, наприклад, текстуролових, торгови х і лікувальних приміщеннях, де ваних ліній цементного розчину на поверхні синтевелике значення мають декоративні ефекти, довтичного поверхневого покриття. говічність і простота установки і обслуговування. Таким чином, винахід передбачає новий і поЦі покриття можуть бути призначені для імітації ліпшений спосіб створення поверхневого покриття, різноманітних матеріалів кам'яної кладки, таких як як заявлено в пункті 1 формули винаходу. керамічна плитка, камінь і цегла. Варіанти викоУ способі згідно винаходу, щонайменше, часнання можуть мати також унікальні поєднання котина (переважно вся кількість) вказаного першого льору, вкраплень частинок і володіти іншими дефотоініціатора, використаного на етапі (в), мігрує в коративними властивостями, не властивими іншим драглистий шар пластика і в покриття, що затвертипам покриттів поверхні. На ринку постійно зросджується, в процесі виконання стадії (д) і після неї. тає попит на синтетичні поверхневі покриття з поНа стадії (ж) все розм'якшене затверджуване поліпшеними структурними властивостями, що реакриття піддають механічному тисненню з характелістично імітують не лише текстур у матеріалів, рною структурою, такий як імітація цементного таких як керамічна плитка, камінь, цегла, пісковик, розчину. На стадії (з) вказаний перший фотоініціакорок, деревина і їх поєднання, але також текстуру тор активують в камері за допомогою дії випроміцементного або вапняного розчину, який звичайно нювання з відповідною довжиною хвилі (напривикористовують муляри або інші майстри для заклад, ультрафіолетового) для затверджування повнення пазів між цими матеріалами з метою покриття, що затверджується, на ділянках, що пофіксації їх в потрібному положенні відносно один кривають вказану друкарську фарбу. Після виходу одного. з камери активації продукт на стадії (и) надходить Підприємства, що виготовляють покриття, у термостат, в якому частина покриття, що затверпротягом багатьох років використовували механічджується, яке не покриває вказану друкарську фане тиснення, хімічне тиснення, поєднання механірбу і тому не затверджена, згладжується, так що в чного і хімічного тиснення, трафаретний друк іінші цих ділянках текстура, що імітує цементний розспособи отримання ефектів дизайну і текстури, чин, зникає. Згладжена поверхня покриття, що задовольняючих запити споживачів. У [патенті затверджується, може бути потім факультативно США № RE. 33 599] описаний процес отримання піддана механічному тисненню другий раз, але селективного матування на синтетичних покриттях тепер із структурою, що імітує, наприклад текстуру за допомогою осадження на спучуваній або неспукаменя, деревини або тому подібного. Після цього чуваній несучій підкладці (1) полімерного покриття, продукт на стадії (л) надходить у другу камеру що містить, щонайменше, один перший ініціатор активації, де затверджуване покриття, щонайменполімеризації, щонайменше, в першій вибраній ше, в ділянках, не підданих друку, затверджують зоні і (2), щонайменше, одне друге покриття, що придатним способом (наприклад, за допомогою дії складається із зшиваного мономера, що містить, пучка електронів), щоб затвердити покриття, що щонайменше, один другий ініціатор полімеризації, затверджується, в ділянках, що не піддавалися щонайменше, в др угій вибраній зоні. Друга зона друку, тобто в ділянках, які не лежать над вказаможе охоплювати, щонайменше, частину першої ною друкарською фарбою. зони. Перший і другий ініціатори запускаються Візерунок або малюнок можуть також бути нарізними "спектральними зонами". Услід за переддруковані друкарськими фарбами без інгібіторів гелеутворенням виконують повну операцію гранубезпосередньо на основу, що не має спінюваного лювання щонайменше на частині поверхні з подашару пластика. Результуючий продукт має плоску льшим затверджуванням першої вибраної зони, поверхню з різною текстурою або зовнішнім вифіксуючи таким чином гранулювання на ній. Потім глядом, включаючи, в деяких випадках, тривимірну проводять гелеутворення для згладжування граструктур у. У цьому варіанті здійснення винаходу нулювання в другій зоні. Продукт має селективно текстуровані лінії цементного розчину повинні бути матований зовнішній вигляд. Інші способи ствочастиною малюнка або візерунка, текстуровані рення продуктів з різним рівнем блиску описані в лінії цементного розчину будуть утоплені урівень з [патентах США №4298646 і №4491616]. верхньою поверхнею продукту, тобто рельєф буде Відповідно до цього винаходу ефекти текстури відсутній. поверхні отримують за допомогою створення відУ додатковому переважному варіанті здійсносно великої глибини тиснення в порівнянні із нення винаходу для отримання такого продукту способами дрібного гранулювання або напилення, спінюваний шар пластика, що містить піноутворювикористовуваними для отримання ефектів матувач, наносять на листову основу. Утворену стр уквання або різного рівня блиску відповідно до вкатуру нагрівають для гелеутворення шару пластика заних вище патентів. Конкретніше, цей винахід без активації піноутворювача. Потім на перший спрямований на реалістичну імітацію покриттями візерунок драглистого шару пластика наносять 7 82531 8 першу др укарську фарбу, що містить фо тоініціатор джується, будучи активований особливою електі інгібітор спучення, після чого частина інгібітора ромагнітною енергією. мігрує в драглистий шар пластика. Після стадій У покриття, що затверджується, у будь-який друку на всю поверхню драглистого шару пластичас перед надходженням продукту в камеру актика, включаючи першу і факультативно др угу друвації на стадії (л) може бути введений другий фокарські фарби, наносять перше, покриття що не тоініціатор. У одному з варіантів здійснення виназатверджується, яке складається з пластизолю ходу його вводять після виходу продукту з камери або органозолю. Після цього на перше, покриття, активації на стадії (з), тобто після активації вказащо не затверджується, наносять друге, покриття ного першого фотоініціатора друкарської фарби на що затверджується, і частина фотоініціатора в стадії (з). В такому разі на поверхню покриття, що друкарській фарбі мігрує в покриття. Потім викозатверджується, може бути нанесений рідкий фонують гелюутворення покриттів із застосуванням тоініціатор. або без застосування стадії охолоджування і з У іншому варіанті здійснення винаходу вказаподальшим розм'якшенням поверхні шляхом наний другий фотоініціатор вводять в покриття, що грівання. Потім розм'якшені покриття піддають затверджується, перед стадією (з), тобто перед механічному тисненню з текстурою, що імітує цепоміщенням продукту в камеру активації на стадії ментний розчин, після чого продукт затверджують (з). У цьому варіанті здійснення винаходу др угий усередині камери за допомогою дії ультрафіолефотоініціатор вибирають з нечутливих до норматового випромінювання для фіксації текстури цельних умов активації вказаного першого фотоініціментного розчину в тих частинах покриття, що атора, і підбирають таки умови активації, перевазатверджується, яке покриває друкарську фарбу, жні в камері активації на стадії (з), щоб запобігти які містять фотоініціатор. Після виходу з ультрафіактивації вказаного другого фотоініціатора. У цьоолетової камери продукт надходить у термостат му варіанті реалізації можливі різні способи вибодля плавлення і спучення, де ділянки покриття, що ру придатного другого фотоініціатора. затверджується, які не покривають друкарську У першому придатному способі вказаний друфарбу, яка містить фотоініціатор, згладжуються гий фотоініціатор вибирають серед тих, що мають так, що в них зникає текстура, що імітує цементний чутливість до більшої енергії активації, ніж енергія, розчин. Крім того, ділянки драглистого шару пласнеобхідна для активації вказаного першого фототика, що не містять інгібітора, нанесеного з друініціатора. карською фарбою, спінюються і набухають. Потім Інший придатний спосіб полягає у виборі вказгладжена поверхня покриття, що затверджується, заного першого фотоініціатора серед чутливи х до може бути факультативно піддана механічному першого діапазону електромагнітного випромінютисненню другий раз, але тепер з текстурою, що вання і у виборі другого фо тоініціатора, чутливого імітує текстур у каменя, деревини або подібну опидо іншого діапазону електромагнітного випромінюсаній вище. Після цього продукт поступає в другу вання, але не до вказаного першого діапазону камеру активації на стадії (л), де покриття, що заелектромагнітного випромінювання. тверджується, щонайменше, в ділянках, не піддаУ ще одному варіанті реалізації способу згідно них друку, затверджують придатним способом для винаходу вказаний другий фотоініціатор вибиразатверджування покриття, що затверджується, в ють серед тих, що мають більший час міграції у цих ділянках, тобто в ділянках, що не покривають вказану ділянку поверхні покриття, що затверджувказану друкарську фарбу. ється, ніж час міграції вказаного першого фотоініПокриття, що затверджується, переважно місціатора у вказану ділянку поверхні покриття, що тить похідний полімер уретану, переважніше, воно затверджується. містить поліуретан, і, найпереважніше, воно по У описаних вище варіантах реалізації другий суті складається з поліуретану. фотоініціатор може бути введений в покриття, що Покриття, що затверджуєтся, може також дозатверджується, будь-яким зручним способом. датково містити тепловий ініціатор, що активуєтьОсобливо зручний спосіб полягає в нанесенні вкася на стадії (л) або навіть на стадії (и), якщо друга заного другого фотоініціатора у вигляді рідини на стадія тиснення не використовується. всю поверхню покриття, що затверджується, наФахівцям в даній області техніки очевидно, що приклад, за допомогою пензля, фарбуванням або в способі і в продукті згідно з винаходом може вирозпилюванням. Найкращі рідкі розчини вказаного користовуватися більше однієї друкарської фарби, фотоініціатора, що затверджується. і кожна фарба може містити фотоініціатор та/або Активацію фотоініціаторів на стадіях (з) і (л) інгібітор. Звичайно, для отримання потрібних депереважно виконують із застосуванням електрокоративних ефектів в поєднанні з фарбами, що магнітних випромінювань. Придатне рентгенівське містять фотоініціатор та/або інгібітор, можуть вивипромінювання. Найкраще ультрафіолетове використовуватися друкарські фарби, що не містять промінювання. фотоініціатор та/або інгібітор. У переважному варіанті реалізації способу згіУ ще одному варіанті здійснення винаходу задно винаходу переважно вибирати покриття, що мість спінюваних покриттів та/або покриттів, що затверджується, яке слабо схильне до теплового затверджуються, можуть використовуватися калазатверджування або зшивання ініціатора. Найндровані та/або екструдовані листи, як детально більш переважне покриття, що затверджується, по описано нижче. суті не схильне до теплового затверджування або У способі згідно з винаходом фотоініціатор зшивання ініціатора. означає ініціатор, здатний ініціювати затвердженФіг.1 - схема послідовності операцій способу ня (наприклад, зшивання) покриття, що затверзгідно винаходу. 9 82531 10 Фіг.2 - фрагментарний вид в розрізі продукту, затверджується і фарби. Фотоініціатори повинні виготовленого відповідно до способу, ілюстровабути вибрані так, щоб швидкість, з якою вони мігного Фіг.1, до нанесення покриття, що затверджуруватимуть з друкарських фарб в покриття, що ється, на драглистий шар пластика. Цей вид і види затверджується, була порівнянна із швидкістю на Фігурах 3 і 4 приведені лише для цілей ілюствсього процесу створення поверхневого покриття. рації. Не передбачається, що товщина різних шаПотім структур у, що складається з основи, шарів рів показаних елементів зображена з дотриманням пластика, першої і другої друкарських фарб, а тамасштабу. кож покриттів, що не затверджуються і затверджуФіг.3 - фрагментарний вид в розрізі продукту, ються, нагрівають для гелеутворення покриття, що виготовленого відповідно до способу, ілюстровазатверджується. Під впливом тепла поверхня обох ного Фіг.1, під час першої стадії затверджування із покриттів розм'якшується, після чого обидва роззастосуванням ультрафіолетового випромінюванм'якшені покриття піддають механічному тисненню ня (стадія (з)). відомим способом за допомогою текстурованого Фіг.4 - фрагментарний вид в розрізі продукту, валика. Текстурований валик переважно імітує виготовленого відповідно до способу, ілюстроватекстур у піску, цементного або вапняного розчину, ного Фіг.1, після другої стадії затверджування із корка, венеціанської мозаїки або тому подібних застосуванням ультрафіолетового випромінюванматеріалів, згаданих ви ще. ня (стадія (л)). Для фіксації витисненої текстури в ділянках Згідно з Фіг.1 спінюваний шар пластика, що міпокриття, що затверджується, які покривають пестить піноутворювач, наносять на листову основу. ршу і другу друкарські фарби, покриття, що заУтворену стр уктуру нагрівають для гелеутворення тверджується, поміщають в камеру, де його опрошару пластика, не активуючи піноутворювач. Помінюють ультрафіолетовим випромінюванням тім одним із звичайних способів наносять на драгпевної енергії і хвилевого спектру. Внаслідок цього листий шар пластика першу друкарську фарбу, що ультрафіолетові фотоініціатори обох фарб, що містить перший фотоініціатор, з першим візерунмігрували в покриття, що затверджується, активуком або малюнком. Потім одним із звичайних споються, що приводить до затверджування (наприсобів на драглистий шар пластика наносять другу клад, зшивання) полімерного покриття, що затвердрукарську фарбу, що містить інгібітор спучення і джується, ділянок, що покривають першу і другу другий фотоініціатор, із другим візерунком або друкарські фарби. малюнком, після чого інгібітор, що міститься в друПотім продукт поміщають в термостат, де він гій друкарській фарбі, мігрує в драглистий шар нагрівається приблизно до 170-220°С, переважно пластика під другою друкарською фарбою. Фотодо 185-195°С. Внаслідок цього ділянки покриття, ініціатори можуть бути однаковими або різними. що затверджується, які не покривають першу або Вони є переважно ультрафіолетовими ініціаторадругу др укарські фарби, розріджуються і релаксуми, тобто фотоініціаторами, здатними ініціювати ють таким чином, що деформації покриття, що затвердження або зшивання полімерного матеріазатверджується, в цих ділянках, обумовлені мехалу при активації особливою електромагнітною нічним тисненням за допомогою текстурованого енергією в ультрафіолетовому діапазоні спектру. валика, зникають, тобто згладжуються. Крім того, Інгібітор повинен бути вибраний таким, щоб швидділянка спінюваного шару пластика, яка не лежить кість, з якою він мігруватиме з другої друкарської під другою друкарською фарбою, що містить інгібіфарби в драглистий шар пластика, була порівнянтор, спінюється і розбухає. на із швидкістю всього процесу створення поверхПотім продукт може бути підданий стадії друневого покриття. Фахівцям в даній області техніки гого механічного тиснення відомими способами, на очевидно, що візерунок другої фарби може бути якій на згладжену поверхню покриття, що затверпереважно зазором між двома плитками, що імітує джується, наносять іншу текстуру, таку як природпокриття керамічною плиткою. Однак цей винахід ний камінь, деревина або тому подібне, описане не обмежений таким малюнком і може забезпечивище. ти зображення будь-якого бажаного малюнка. ФаРозчин фотоініціатора затверджування нанохівцям в даній області техніки очевидно також те, сять на поверхню покриття, що затверджується. що терміни "перша друкарська фарба" і "друга Потім продукт поміщають в іншу камеру, де друкарська фарба" служать лише для розрізнення його опромінюють ультрафіолетовим випромінюфарб і не обов'язково відносяться до порядку, в ванням правильно вибраної енергії і хвилевого якому їх наносять на драглистий шар пластика або спектру для активації ультрафіолетового фотоінібезпосередньо на основу. При цьому не мається ціатора затверджування покриття, що затверджуна увазі, що для досягнення потрібного малюнка ється, що приводить до затверджування (наприпродукту в потрібних кольорах є лише дві др укарклад, зшивання) полімерного покриття, що ські фарби. затверджується, в ділянках, що знаходяться поза Потім на всю поверхню драглистого шару плапершою і другою друкарськими фарбами. стика, включаючи першу і другу друкарські фарби, Важливою особливістю способу і продукту згінаносять прозоре полімерне покриття, що не задно з цим винаходом є те, що вся поверхня продутверджується. Після цього на покриття, що не закту може бути спочатку текстурована на першій тверджується, наносять друге, покриття, що застадії механічного тиснення без застосування тектверджується. стурувального валика, з спеціальним малюнком, Фотоініціатори, що містяться в першій і другій керованим для забезпечення збігу з малюнком або друкарських фарбах, згодом мігрують в покриття, оздобленням поверхневого покриття. Тому ділянки що затверджується, нанесене на покриття, що не поверхні покриття, що затверджується, не зафік 11 82531 12 совані після першої стадії механічного тиснення, або папір, тканий або нетканий. Вона може містити будуть розм'якшені в процесі подальшої обробки в'язаний або виготовлений іншим способом тексдля розплавлення і спучення і стануть гладкими тильний матеріал або тканини, виготовлені з цевнаслідок теплової релаксації завдяки здатності люлози, скла, натуральних або синтетичних оргапластика відновлювати первинну форму, як вказанічних волокон, або натуральних або синтетичних но в [патенті США №3887678]. мінеральних волокон, або сітки або листи на осноПродукт, що має структур у, яка ілюструється ві або без основи, виготовлені з них, або заповнені фігурами 2-4, виготовлений способом, показаним або незаповнені термопластичні або термореактина Фіг.1. Як показано на Фіг.2, спінюваний шар вні полімерні матеріали. Вона може також містити пластика 1, що містить, піноутворювач, наносять компактний або спінений шар. Ці та інші матеріали на листову основу 2. Потім утворену структуру основи добре відомі і не вимагають подальшої нагрівають для гелеутворення шару пластика 1. деталізації. Першу друкарську фарбу 3, яка містить ультрафіСпінюваний шар пластика олетовий фотоініціатор, і другу др укарську фарбу Спінюваний шар пластика, коли він використо4, яка містить інгібітор спучення і ультрафіолетовується, може складатися з будь-якого придатного вий фотоініціатор, наносять на драглистий шар відомого матеріалу для виготовлення спінених пластика 1 відповідно до першого і другого малюнпластикових шарів на основі, але звичайно викоків. ристовується полівінілхлоридний (ПВХ) пластиПрозоре покриття, що не затверджується, 5 золь, органозоль, поліо-лефін, іономер (зокрема, (див. Фіг.3) наносять на всю поверхню драглистого співполімери етилену з акриловою і/або метакришару пластика 1 і першої і другої друкарських ловою кислотами під торговою маркою «Iotek»), фарб 3, 4. пластифікований ПВХ або термопластичний кауПотім на покриття, що не затверджується, 5 чук. Цей шар може бути пігментований або позбананосять покриття, що затверджується, 7. влений пігментації. Якщо шар пігментований, пеПісля нагрівання покриттів, що не затверджуреважно вибирати колір, що є середнім із кольорів ються, 5 і затверджуються 7 для їх гелеутворення і кінцевого продукту, щоб зовнішній вигляд і естетирозм'якшення розм'якшені покриття 5, 7 піддають ка продукту підтримувалися протягом терміну його першій стадії механічного тиснення за допомогою служби. Для досвідченого фа хівця середнім котекстурованого валика для створення першої текльором є колір, що сприймається при спостерестури 8. Потім текстуроване покриття, що затверженні поверхні з відстані більш ніж приблизно п'ять джується, піддають опроміненню ультрафіолетофутів (приблизно 1,5м). вим випромінюванням 9 для активації Спінюваний шар пластика може містити будьультрафіолетових фотоініціаторів обох фарб і таякий з різних матеріалів на основі смоли ПВХ, звиким чином затверджують ту частин у (і лише ту чайно використовуваних в поєднанні з покриттям частину) покриття, що затверджується, 7, яка поіз декоративних листових матеріалів і може містикриває обидва малюнки або візерунки фарб 3, 4. ти конкретно матеріали, описані в [патенті США Потім продукт нагрівають в термостаті для згла№3458337], але не обмежуватися ними. Поряд з джування ділянки покриттів 5, 7, що не покриває придатним спінювачем або порофором, як вказано друкарські фарби 3, 4, щоб текстури, які відноу зазначеному патенті, замість нього може викорисяться до першої стадії механічного тиснення на стовуватися суміш спінювачів - азодикарбонаміду цій ділянці, зникли (див. Фіг.4). Крім того, ділянка (ABFA) і р.р'-оксибис (бензолсульфонілгідразид) драглистого шару пластика 1, що не містить інгібі(OBSH). Додатково можуть використовуватися тора, покрита другою друкарською фарбою 4, спізвичайні інгредієнти, такі як стабілізатори, каталінюється і спучується. Потім згладжені ділянки позатори спінювача і т.д. Звичайно, потрібен каталіверхні покриття, що затверджується, можуть бути затор, якщо необхідне хімічне інгібірування. Хоча піддані другій стадії механічного тиснення для переважним спінюваним шаром пластика є смола створення другої текстури. гомополімера ПВХ, можуть використовуватися На поверхню покриття, що є затверджується, 7 інші смоли хлористого вінілу. Придатні інші синтенаносять розчин затверджувального ультрафіолетичні смоли, такі як полістирол, заміщений політового фотоініціатора (не показаний). стирол (у якому заступники переважно вибрані з Потім продукт піддають дії ультрафіолетового групи, що складається з алкілу, що містить 1-10 опромінення 10 для активації затверджувального атомів вуглецю, переважно 1-4 атоми вуглецю, і ультрафіолетового фо тоініціатора і затверджуванарила, що містить 6-14 атомів вуглецю), поліоленя таким чином ділянки покриття, що затверджуфіни, такі як поліетилен і поліпропілен, акрілати і ється, яке знаходиться поза друкарськими фарбаметакрілати, поліамід, поліефіри і будь-яка інша ми 3 і 4. природна або синтетична смола. Далі кожен компонент продукту і кожна стадія Склад спінюваного шару пластика повинен буспособу відповідно до винаходу описані відносно ти сумісним з розташованою під ним основою і різних переважних і альтернативних варіантів друкарськими фарбами і при гелеутворенні повиздійснення винаходу. нен давати гладку і однорідну поверхню для перОснова шої і другої друкарських фарб. З іншого боку склад Основою є відносно плоский волокнистий або повинен бути також сумісний зі всім складом проневолокнистий листовий матеріал основи, такий як дукту і, отже, з принципами цього винаходу. Як волокнистий, валяний або сплутаний відносно наголошувалося, не суттєво, щоб як спінюваний плоский лист, що складається з перетинних волошар пластика використовувався саме пластизоль. кон. Основа може при необхідності містити повсть Можуть застосовуватися також органозолі і водні 13 82531 14 латекси, використовувані як дисперсійні або сукарську фарбу, що містить фотоініціатор і інгібітор спендовані середовища, органічні розчинники і спучення з другим малюнком або візерунком. Привода, відповідно, а не пластифікатори, як у разі датними друкарськими фарбами є звичайно викопластизолю. ристовувані при нанесенні поверхневих покриттів. Спінюваний шар пластика значною мірою рівВони містять пластизоль, сполуки на основі розномірно наносять в рідкому стані на основу звичинників і води. Звичайно, на додаток до першої і чайними засобами, такими як роликова машина другої друкарських фарб для досягнення мети для нанесення покриттів, пря-мопрокатна машина, дизайну можуть бути використані інші друкарські барабанне сито, барабан, що витягає, зворотна фарби, що не містять фотоініціатора або інгібітора роликова машина або дротонамотувальний бараспучення. Крім того, не потрібно використовувати і бан. Конкретний спосіб нанесення спінюваного першу і другу др укарські фарби, якщо використошару пластика не відноситься до суті винаходу; вується, щонайменше, одна друкарська фарба з може використовуватися будь-який придатний фотоініціатором. Або фарба може використовуваспосіб нанесення покриття. тися одна або в поєднанні з іншими друкарськими Товщина спінюваного рідкого шару пластика, фарбами, що не містять фотоініціатора або інгібіщо наноситься на поверхню основи, значною мітора спучення. Якщо спінюваний шар пластика не рою однорідна і знаходиться в діапазоні приблизвикористовується, фарби, що мають інгібітор спуно 2-30міл (приблизно 50-765мкм), переважно чення, не використовують. приблизно 6-16міл (приблизно 150-410мкм). Шар Перша, друга і інші др укарські фарби можуть може бути товстіше або тонше, як може вимагати бути пігментованими або непігментованими і моконкретне застосування продукту. жуть містити органічні пігменти або частинки неорЗамість спінюваного шару пластика на основу ганічного пігменту, такого як діоксид титану, оксид може бути нанесений шар пластика, що не містить заліза, сажа, слюда, перламутр і т. п. Декоративні спінювача або порофору, в такий же спосіб, як відбивні частинки, такі як металеві, також можуть описано вище. міститися як частина однієї або більш композицій Гелеутворення друкарської фарби. Типи і компоненти першої, Після нанесення на основу спінюваного рідкодругої і інши х др укарських фарб можуть бути одго шару пластика, що містить піноутворювач, наковими або різними. утворену стр уктур у нагрівають протягом певного Перша і друга друкарські фарби містять фоточасу при температурі, достатній для гелеутворенініціатор. Лише у вигляді прикладу, але не як обня шару пластика, але не достатній для активації меження вкажемо, що відповідно до цього винахоабо розкладання порофору або піноутворювача. ду можуть бути використані такі зшиваючі Це може бути зроблено в термостаті або на нагріультрафіолетові ініціатори: бензофенон, 2тому хромовому барабані. Якщо для стадії гелеутхлоротіоксантон, 2-метілтіоксантон, 2ворення використовувати термостат, то добрі реізопропілтіоксантон, бензоїн, 4,4'зультати будуть отримані при витримці в диметоксибензоин, етиловий ефір бензоїну, ізотермостаті протягом приблизно 0,5-3,5хв і темпепропіловий ефір бензоїну, бензілдіметілкетал, ратурі термостата приблизно 120-160°С. Якщо 1,1,1-трихлороацетофенон, 1-феніл-1,2використовува ти хромовий барабан, то добрі репропанедіон-2-(етоксікарбоніл)-оксид, діетоксіацезультати будуть отримані при витримці на барабатофенон і дібензосуберон. Фарби, що містять фоні протягом приблизно 8-30с і температурі баратоініціатори, повинні містити фотоініціатор в конбана приблизно 110-140°С. При короткочасній центрації приблизно 1-15 процентів по масі, витримці використовують ви щі температури, а при переважно приблизно 10 процентів по масі. тривалішій витримці - нижчі температури. Потім Друга др укарська фарба містить також інгібішар охолоджують, щоб зробити поверхню придаттор спучення. Лише з метою прикладу, а не як обною для друку. Охолоджування звичайно здійсмеження вкажемо, що відповідно до цього винахонюють за допомогою контакту поверхні спінюваноду можуть бути використані такі інгібітори: го драглистого шару пластика (і іноді нижньої бензотріазол, толілтріазол, фумарова кислота і сторони основи) з одним або більш охолоджуючитримеллітовий ангідрид. Конкретний використовуми барабанами. У барабанах може циркулювати ваний інгібітор спучення не відноситься до суті звичайна або охолоджена вода. Охолоджування цього винаходу, і для рядового фахівця доступні може бути інтенсифіковано за допомогою вентибагато інших придатних і прийнятних інгібіторів ляторів або повітродувок. Такий же процес гелеутспучення. ворення може бути використаний, якщо шар пласДрук фарб на драглистім шарі пластика може тика не містить спінювача або порофору, що буде бути виконаний способами ротаційного глибокого видно фахівцю. Для створення шару, придатного друку, флексографського друку, трафаретного для друку, можуть бути використані також способи друку, притискного або накатного друку або іншикаландрування або екструзії з подальшим ламінуми способами друку, звичайно використовуваними ванням основи або листа, що складаються з матепри створенні продуктів для обшивки стін або підріалів, подібних описаним вище. логи. Друкарські фарби Після нанесення на драглистий шар пластика У попередньому переважному варіанті здійсдругої др укарської фарби інгібітор, що міститься в нення винаходу першу друкарську фарбу, що місдругій друкарській фарбі, мігрує в драглистий шар тить фотоініціатор, наносять з першим малюнком пластика під другою друкарською фарбою. або візерунком на драглистий шар пластика. Потім Фахівцям в даній області техніки очевидно, що на драглистий шар пластика наносять другу друв цьому винаході для друку малюнків або візерун 15 82531 16 ків на основі або на драглистім шарі пластика мовання або полімеризації. У переважному варіанті жуть бути використані одна фарба, дві фарби або здійснення винаходу, фотоініціатори, що містяться багато фарб. Кожна фарба може по вибору містив першій і другій друкарських фарбах, потім мігрути фотоініціатор та/або інгібітор. Звичайно, для ють через ділянку шару, що не затверджується, досягнення мети дизайну може використовуватися який був нанесений на першу і другу др укарські фарба без фотоініціаторів або інгібіторів. Фахівцям фарби в покритті, що затверджується, нанесеному в даній області техніки очевидно також, що поряраніше. Покриття, що не затверджується, скріплядок друку неважливий і не повинен розглядатися ють з друкованим драглистим шаром пластика як обмеження винаходу. Крім того, слід розуміти, будь-яким відомим придатним способом, наприщо ділянки друку фарб можуть перекриватися. клад розкочуванням. Покриття, що не затверджується Покриття, що затверджується Після нанесення друкарських фарб на всю поУ способі згідно з винаходом покриття, що заверхню драглистого шар у пластика, включаючи тверджується, наносять на покриття, що не запокриту першою і другою друкарськими фарбами, тверджується. В переважному варіанті, покриття, наносять рідке покриття, що не затверджується. що затверджується, містить полімери уретанового Товщина покриття, що не затверджується, натипу і, зокрема, складається в основному з полінесеного в рідкому липкому незатвердженому стауретану. Указані полімери характеризуються такині на драглистий шар пластика і фарбу, значною ми особливостями, як фізичне висушування і термірою однорідна і знаходиться в діапазоні приблимічне і/або ультрафіолетове затвердження. В зно 80-400мкм, переважно приблизно 100-250мкм. таблиці 2 наведений приклад конкретного складу Покриття може бути тонше або товстіше, як може покриття, що затверджуються, який може бути вимагати конкретне застосування продукту. Повикористаний в дійсному винаході. криття, що не затверджується, наносять звичайним способом, таким як описаний вище відносно нанесення спінюваного шару пластика. Конкретний спосіб нанесення покриття, що не затверджується не відноситься до суті винаходу; може бути використаний будь-який придатний спосіб нанесення покриття. В конкретному випадку, склад покриття, що не затверджується, може включати, наприклад, пластизоль або органозоль. Пластизоль являє собою рідку композицію, що включає ПВХ, пластифікатор, стабілізатор, наповнювач и технологічні добавки. В таблиці 1 наведений приклад конкретного складу пластизолю, який може бути використаний в дійсному винаході. Крім покриття, що затверджується, на основі поліуретанів у винаході можуть застосовуватися й інші, зокрема, такі, що містять полімери простих ефірів акрилатів або полімери складних ефірів акрилатів, наприклад, Ebecryl 80 або Ebecryl 851. Як було згадано вище, на покриття, що затверджується, після стадії (з), зокрема, стадії (и), може бути нанесений другий рідкий фотоініціатор. В таблиці 3 наведений приклад конкретного складу такого рідкого фотоініціатора, який може бути використаний у дійсному винаході. Органозоль являє собою рідку композицію, таку як пластизоль, але в якій замість пластифікаторів використовуються ПВХ-розчинники, зокрема, хлорогідрокарбонати або ацетон. Покриття, що не затверджується, є переважно прозорим, але його може бути забарвлено до напівпрозорого стану за умови пропускання електромагнітного (переважно ультрафіолетового) випромінювання. Покриття, що не затверджується, може також містити тверді макрочастинки, такі як осколки, пластівці і т. д. Це покриття, що не затверджується, по суті не містить ініціатора теплового затверджування, зши Стадія нагрівання і першого тиснення Для підготовки до механічного тиснення і покриття, що затверджується, і покриття, що не затверджується, розм'якшують нагріванням. Продукт поміщають в термостат, в якому підтримують температуру приблизно 100-160°С, переважно приблизно 130-140°С, приблизно на 1-5хв. Звичайно використовують термостат з рециркуляцією гарячого повітря, та/або інфрачервоний (IЧ) термостат, що забезпечує вказаний діапазон температур. Потім поверхню продукту розм'якшують теплом, переважно з допомогою 14 термостата при темпе 17 82531 18 ратурі приблизно 120-190°С, переважно 150затверджена в процесі затверджування під впли170°С, вимірюючи її пірометром перед притиском вом ультрафіолетового випромінювання, зберігає валиків для тиснення. текстурований зовнішній вигляд. Це явище релакПісля належного розм'якшення покриттів їх сації вимагає проведення повного першого тиспіддають механічному тисненню за допомогою нення, що виконується при якомога нижчій темпетекстурованого барабана, що імітує текстур у піску, ратурі, щоб мінімізувати механічну деформацію цементного або вапняного розчину або подібного пластикових компонентів, обумовлену дією на поописаному вище. Текстурований барабан функцікриття, що затверджується, валика для тиснення. онує під тиском, залежним від необхідного ступеня Друга стадія тиснення (факультативно) текстур ування, відомого фахівцю середньої кваліПісля витягання з термостата частини покритфікації. тя, що затверджується, (тепер затвердженого поПерше ультрафіолетове (УФ) затверджування криття), що не покривають друкарські фарбі і, отПеред затверджуванням за допомогою ультже, згладжені, піддають механічному тисненню рафіолетового випромінювання продукт може бути удр уге відомим способом, таким як обробка тексохолоджений. Це не обов'язково, але бажано для турованим роликом, або іншим звичайним засоослаблення випаровування в ультрафіолетовій бом, що має текстуру, подібну натуральній текстукамері, яке може приводити до ослаблення дії на рі каменя, деревини або тому подібного, як продукт ультрафіолетового випромінювання. Пісописано вище. ля закінчення першої стадії тиснення продукт поДруге затверджування під впливом ультрафімішають в камеру, де його піддають опроміненню олетового (УФ) випромінювання ультрафіолетовою лампою для затверджування Продукт із стадії сплавлення (або, факультаділянок покриття, що затверджується, яке покритивно, другої стадії тиснення) перед проведенням ває першу і другу др укарські фарби, які містять затверджування ультрафіолетовим випромінюфотоініціатор. На цій стадії відбувається фіксація ванням може бути о холоджений з причин, виклавитисненої текстури на ділянках поверхні покритдених вище стосовно першого затверджування тя, розташованих поверх фарби, що містить фотоультрафіолетовим випромінюванням. Потім проініціатор. дукт поміщають в камеру, де його піддають опроЗатверджування під впливом ультрафіолетоміненню випромінюванням ультрафіолетової ламвого випромінювання може бути виконано в ультпи для зшивання частини покриття, що рафіолетовому реакторі, де продукт піддають дії затверджується, яке покриває ділянки, що не підвипромінювання регульованої потужності з енердавалися друку. Ця стадія забезпечує фіксацію гетичною експозицією приблизно 10-150мДж/см 2, витисненої текстури в ци х ділянках поверхні попереважно близько 30мДж/см 2, при спектральній криття. щільності потоку випромінювання по довжині хвилі Затверджування під впливом ультрафіолетоприблизно 20-160Вт/см з використанням ламп Н-, вого випромінювання може бути виконано в ультV- або D-типу, переважно ламп Н-типу. рафіолетовому реакторі, де продукт піддають дії Сплавлення і спучення сфокусованого або дифузного ультрафіолетового Після затверджування ділянок покриття, що випромінювання, переважно сфокусованого визатверджується, у ви щеописаній камері витягнутий промінювання регульованої потужності з енергез неї продукт поміщають в термостат, в якому підтичною експозицією приблизно 400-1000мДж/см 2, тримують температуру приблизно 170-220°С, пепереважно приблизно 600мДж/см 2, при спектральреважно близько 190°С. Продукт витримують в ній щільності потоку випромінювання за довжиною термостаті приблизно 0,5-3хв. Звичайно викорисхвилі приблизно 200-600мВт/см з використанням товують термостат з рециркуляцією гарячого повіламп Н-, V- або D-типу, переважно ламп Н-типу. тря та/або ІЧ термостат, що функціонує при цих Такий ультрафіолетовий реактор може бути притемпературах. дбаний у фірми 1ST (Німеччина). В процесі витримки продукту при вказаних теВикористання каландрованих або екструдовампературах протягом вказаного періоду часу відних шарів бувається сплавлення основи, шару пластика, Як зазначено вище, замість будь-якого або друкарських фарб і покриття, а також спінювання і обох спінюваних шарів та/або шару, що затверспучення частин спінюваного шару пластика, які джується, можуть бути використані як шари каланне лежать під другою друкарською фарбою, що дровані або екструдовані листи. При використанні містить інгібітор. Крім того, частини (тобто, ділянки спінюваного листа він формується каландруванповерхні) покриття, що затверджується, які не буням або екструзіонною головкою при температурі ли раніше затверджені, тобто, не покривають пенижче за температуру розкладання спінювача або ршу або другу друкарські фарби, релаксують так, порофору, або каталізованого спінювача або пощо деформація і текстурування в покритті, яке ще рофору. Коли замість шару, що затверджується, затверджується, в цих ділянках, виконана на стадії використовується лист, він обробляється каландпершого механічного тиснення на цих ділянках, руванням або екструзійною головкою в умовах, зникає, тобто згладжується. Конкретніше, в процепри яких пероксид істотно не розкладається, так сі виконання цієї стадії частина покриття, що защо він залишається в шарі, що затверджується. тверджується, не затверджена (не зшита) в процеКоли використовуються листові матеріали, їх насі опромінення ультрафіолетовим кочують на поверхню продукту, використовуючи випромінюванням, піддається релаксації, що має відомі способи. В таблиці 4 наведений приклад ефект згладжування текстурованої поверхні, тоді конкретного складу такого листа, який може бути як частина покриття, що затверджується, яка була використаний у дійсному винаході. 19 82531 20 21 Комп’ютерна в ерстка О. Гапоненко 82531 Підписне 22 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
