Пристрій для демонстрації інформації

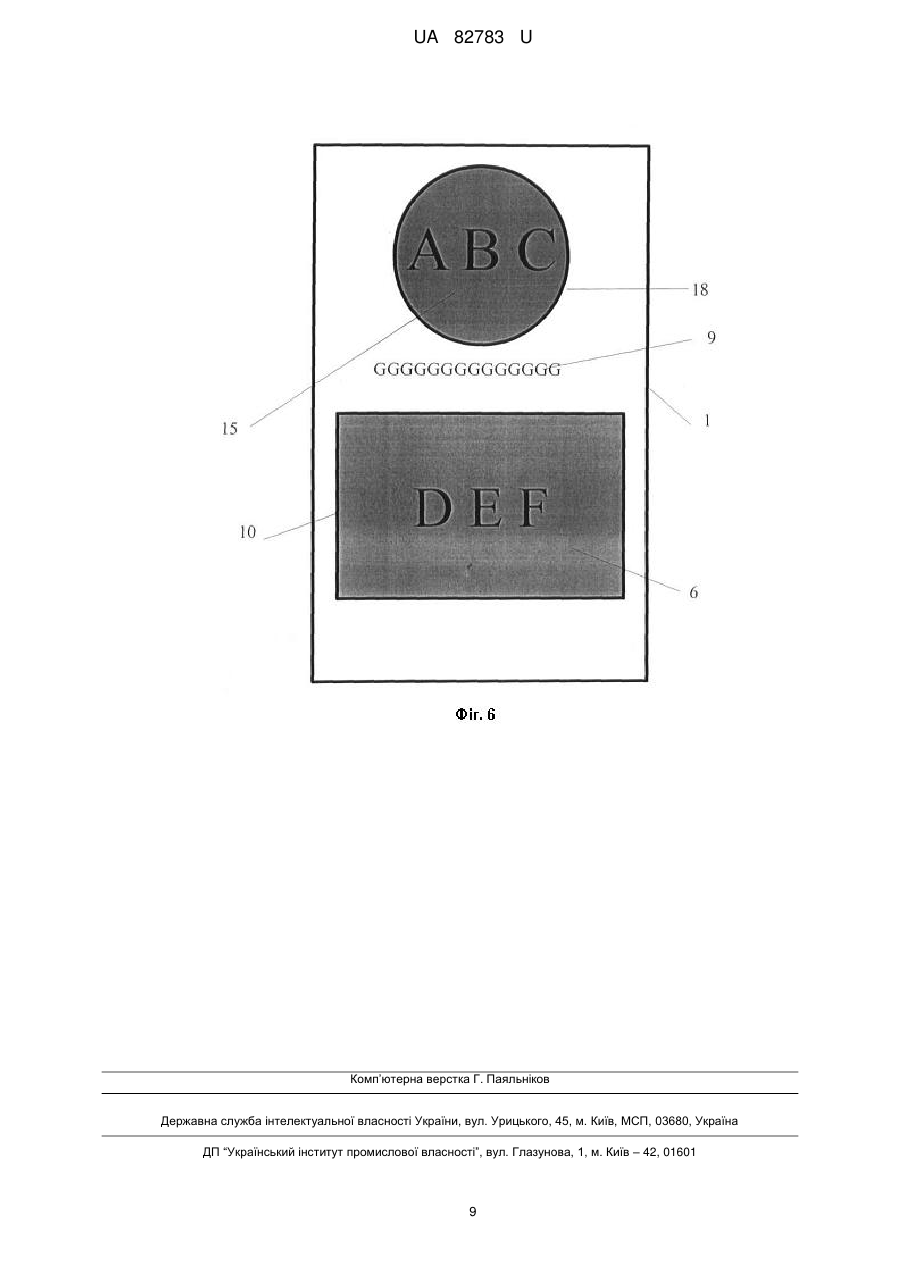

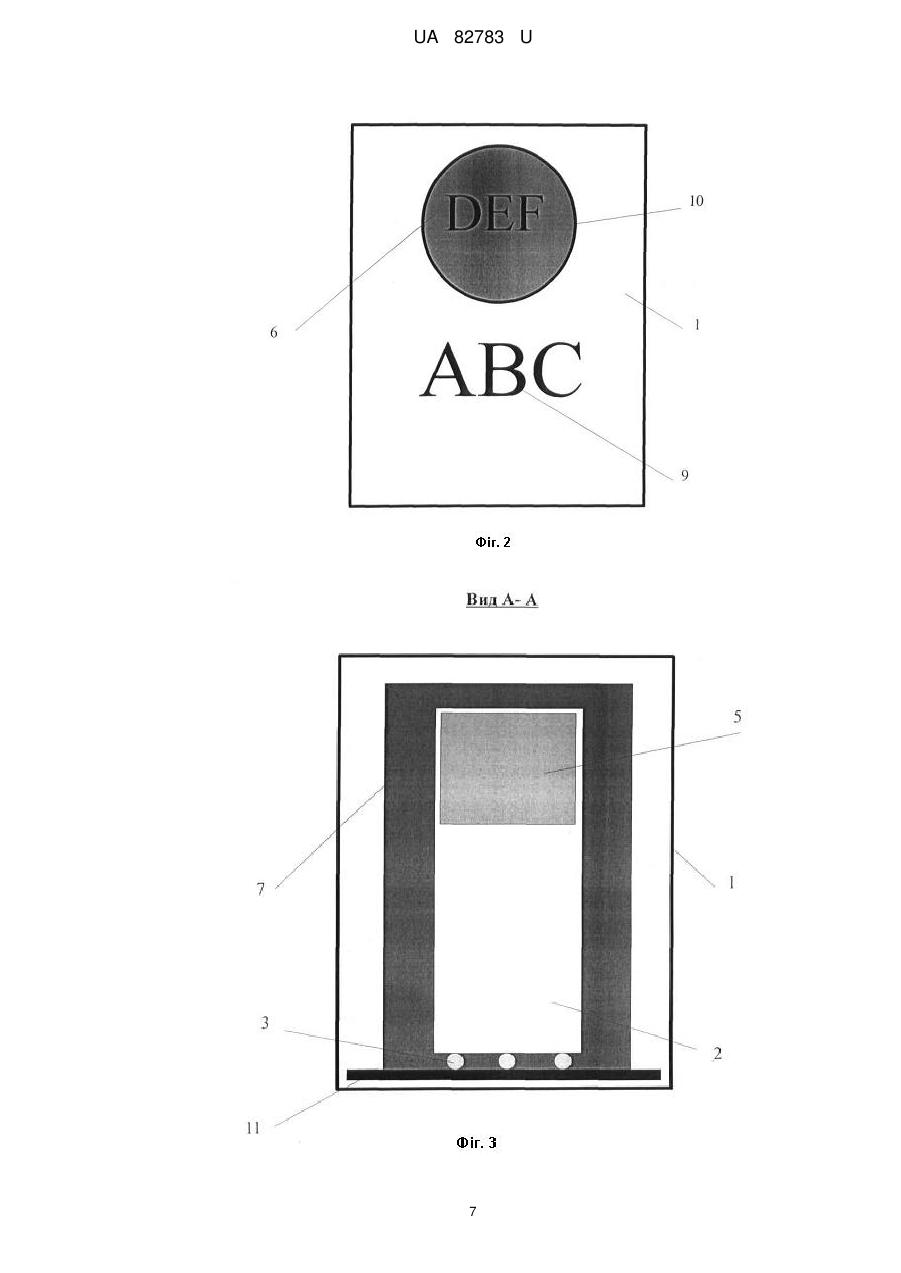

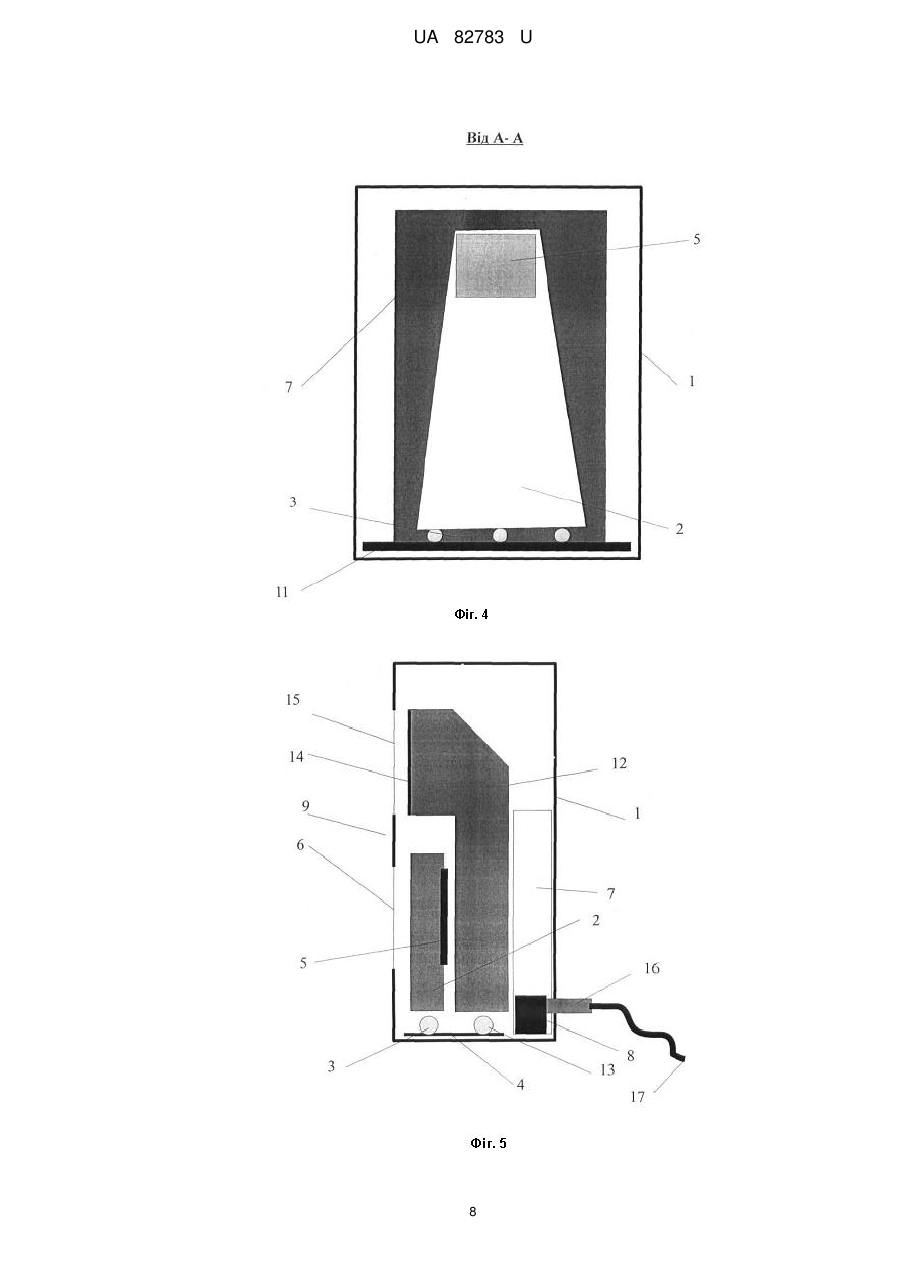

Реферат: Пристрій для демонстрації інформації містить у своєму складі корпус, базовий світлопровідний елемент, у якому одна торцева, полірована поверхня оптично узгоджена з базовою групою світлодіодів, локальну зону, яка диффузно відбиває світло, і носій інформації. Як корпус пристрою використане реальне упакування рекламованого продукту, принаймні на одній поверхні упакування виконане прорізане вікно для розміщення в ньому носія інформації. Усередину зазначеного корпусу введений базовий світлопровідний оптичний перетворювач з акрилового скла із локальною зоною, що відбиває світло дифузійним способом, а також блок автономного електричного живлення з електронним блоком управління. Локальна зона оптичного перетворювача, яка диффузно відбиває світло, звернена до носія інформації. UA 82783 U (12) UA 82783 U UA 82783 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області освітлювального устаткування і може бути використана в рекламно-інформаційній області для демонстрації рекламної інформації, а також рекламованої продукції в об'ємних упакуваннях. Актуальність корисної моделі визначається потребами ринку рекламно-інформаційних послуг у створенні малогабаритних енергозберігаючих пристроїв, які мають низьку собівартість і працюють від автономних джерел електричного живлення (батарей, акумуляторів), що використовують як корпуси оригінальні об'ємні упакування рекламованої продукції. Найбільш простим пристроєм, що по функціональним ознакам застосування є близьким до пристрою, який заявляється, вибраний малогабаритний освітлювальний пристрій рекламного призначення, виконаний по патенту RU № 64036 (U1) на корисну модель ""КАПСУЛА-МАЯЧОК"" за заявкою № 2006133024/22 від 15.09.2006 p., опубліковане 27.06.2007 р. Зазначене технічне рішення прийняте як аналог. У пристрої, який заявляється, і аналогу збігаються наступні ознаки наявності: - джерела світла (світлодіодв) у корпусі; блока автономного електричного живлення (батареї). Для виконання своїх функцій пристрій-аналог міститься усередині упакування рекламованого продукту, висвітлюючи його розсіяним світлом. Аналіз технічних властивостей пристрою-аналога, обумовлених його ознаками, показує, що одержанню очікуваного нового технічного результату перешкоджає низький рівень освітленості рекламованого продукту, поміщеного усередину прозорого упакування, створюваного єдиним світлодіодом, розміщеним у повітряному середовищі (висвітлення створюється тільки за рахунок розсіяного світла, відбиваного матеріалом упакування). Таким чином, конструктивне виконання пристрою-аналога знижують його потенційні можливості як малогабаритного пристрою для візуальної реклами. Для усунення вищеприведеного недоліку, можливо, використання пристроїв, робота яких заснована на використанні оптичного принципу світлової провідності в оптично прозорих середовищах. Так відомий пристрій, виконаний по патенту України № 26110 U на корисну модель "Світловий інформаційний екран" за заявкою № 200701041 із пріоритетом від 01.02.2007 p., опублікований 10.07.2007 р. у бюлетені № 14. Конструкція зазначеного пристрою широко використовується для висвітлення носіїв інформації, наприклад, повнокольорових слайдів, прорізних або пофарбованих літер. Технічне рішення вибране як пристрій - другий аналог. У пристрої, що заявляється, і аналогу збігаються наступні ознаки наявності - базового світлопровідного оптичного елемента, у якому принаймні одна торцева, полірована поверхня оптично узгоджена з базовою групою світлоіодів; - локальної зони, яка диффузно відбиває світло, рівномірно висвітлює носій інформації. - електронного блока управління роботою пристрою. Основним недоліком пристрою другого аналога, який не дозволяє досягти поставленої технічної задачі, є його великі габарити, а також сфера його застосування, яка орієнтована на представлення візуальної інформації. Опосредковано цей недолік приводить до високої собівартості пристрою, що обумовлено наявністю в пристрої-аналогу растрової структури, що відбиває світло дифузійним чином. Відомо технічне рішення по патенту RU № 2361284 (32) на винахід "Пристрій для декоративного висвітлення і демонстрації інформації" (Заявка № 2007130161/12, 08.08.2007, із пріоритетом від 08.08.2007 p., опубліковано 10.07.2009 p.), що по сукупності ознак прийнято як пристрій-прототип. У пристрою, що заявляється, і пристрою-прототипу, згідно з формулою винаходу, збігаються наступні ознаки наявності: - корпуси; - об'ємного світлопровідного оптичного перетворювача з плоскими і/або криволінійними поверхнями, виконаного з оптично прозорого матеріалу; - локальної зони, диффузно відбиваючої світло, яка нанесена на широкій поверхні світлопровідного оптичного перетворювача; - оптичного зв'язку принаймні однієї торцевої поверхні зазначеного перетворювача принаймні з одним світлодіодом; - електронного блока управління роботою пристрою. Основним недоліком пристрою-прототипу є його висока собівартість, тому що в пристроїпрототипі об'ємний оптичний перетворювач імітує упакування рекламованого продукту у вигляді муляжу упакування, при виготовленні якого використовується оптично прозоре акрилове скло. При цьому на поверхнях отриманого в такий спосіб повнорозмірного муляжу повинне бути 1 UA 82783 U 5 10 15 20 25 30 35 40 45 50 55 60 наклеєне повнокольорове зображення з інформацією про бренд, торговельну марку виробника рекламованого продукту і т.д., яка повинна бути надрукована на транспарентній плівці. В основу пристрою для демонстрації інформації, що заявляється, поставлена задача розробки такого пристрою, при використанні якого досягається технічний результат, який полягає: - у спрощенні конструкції пристрою з одночасним зниженням його собівартості; - у зменшенні габаритних параметрів об'ємного перетворювача, для установки його усередині об'ємного упакування рекламованої продукції, із забезпеченням високого ступеня декоративності пристрою; - у збільшенні часу безперервної роботи пристрою від автономного, (батарейного) живлення електронної схеми. - у реалізації нових споживчих якостей пристрою. Поставлена технічна задача вирішується за рахунок: - світлопровідного об'ємного перетворювача для безпосереднього висвітлення носія повнокольорової інформації; - використання як корпуса пристрою реального, об'ємного упакування (пачки, коробки або пакета) рекламованої продукції; - установки зазначеного світлопровідного перетворювача усередині упакування рекламованого товару і взаємне узгодження положень локальної зони, яка диффузно відбиває світло з положенням носія інформації на упакуванні. Поставлена задача вирішується тим, що як корпус пристрою використане реальне упакування рекламованого продукту, принаймні на одній поверхні упакування виконане прорізане вікно для розміщення в ньому носія інформації, усередину зазначеного корпусу введений базовий світлопровідний оптичний перетворювач з акрилового скла із локальною зоною, що відбиває світло дифузійним способом, а також блок автономного електричного живлення з електронним блоком управління, при цьому локальна зона оптичного перетворювача, яка диффузно відбиває світло, звернена до носія інформації. Для пристрою, який заявляється, приведені відмітні ознаки визначають його як корисну модель. Ці ознаки є необхідними і достатніми для досягнення технічного результату. При використанні пристрою для демонстрації інформації досягається технічний результат, що забезпечує спрощення конструкції з одночасним зниженням собівартості, зменшення габаритних параметрів оптичного перетворювача, забезпечення пристроєві високого ступеня декоративності, збільшення часу безперервної роботи, що в сукупності забезпечує пристроєві реалізацію нових споживчих якостей. Між сукупністю істотних ознак по пункту 1 формули корисної моделі і технічним результатом є причино-наслідковий зв'язок, що визначає рівень корисної моделі, що заявляється. Найбільш важливими істотними ознаками пристрою за п. 1 формули корисної моделі є: - використання як корпуса пристрою реального упакування рекламованого продукту з прорізаним вікном для розміщення носія рекламною інформацією, і введення усередину упакування світлопровідного оптичного перетворювача з акрилового скла із локальною зоною, що відбиває світло дифузійним способом, блока автономного електричного живлення з електронним блоком управління; - установка зазначеного світлопровідного перетворювача усередині упакування рекламованого товару і взаємне узгодження положень локальної зони, яка диффузно відбиває світло з положенням носія інформації на упакуванні вибір положення дифузійного відбиття світла від локальної зони світлопровідного оптичного перетворювача, направленого у бік носія інформації. Доказова база істотних ознак по пункту 1 формули корисної моделі. 1. Використання як корпуса пристрою декоративного упакування рекламованого продукту, усередину якого введений, разом із блоком автономного електричного живлення і електронним блоком управління, світлопропровідний оптичний перетворювачз акрилового скла. Ці ознаки забезпечують пристроєві, що заявляється, дві основні функції. Перша з них - декоративна, тому що потенційному споживачеві представляється дизайн малої художньої форми з усією необхідною інформацією про продукт, його бренд і виробник. Друга функція - конструкторськотехнологічна, тому що формоутворення самого упакування і матеріал, з якого упакування виготовлено, забезпечує пристроєві, що заявляється, універсальність використання. Світлопровідний оптичний перетворювач із блоком автономного електричного живлення і електронним блоком управління конструктивно розглядається, як універсальний модуль, який розташовано усередині упакування товару. Єдина умова універсальності застосування для групи рекламованих товарів - це вимога збігу габаритів упакування та універсального модуля. У 2 UA 82783 U 5 10 15 20 25 30 35 40 45 50 55 60 свою чергу, зазначений модуль у зборі забезпечує самому упакуванню додаткову жорсткість, яка гарантує тривалий термін експлуатації пристрою в місцях продажів. Ознака виконання наскрізного вікна на поверхні упакування призначена для розміщення в ньому повнокольорового зображення з рекламною інформацією, яка, при її висвітленні, виконує основну функцію пристрою, що заявляється - візуальне представлення інформації. Ознаки нанесення на поверхні оптичного перетворювача локальної диффузно відбиваючої світло зони і конструктивне узгодження взаємних положень локальної зони, яка диффузно відбиває світло, і носія повнокольорового зображення. Ознаки призначені для забезпечення оптимального рівня освітленості повнокольорової інформації при мінімальній кількості світлодіодів підсвічування. Найбільш простим оптичним перетворювачем є полірована пластина з акрилового скла товщиною не менш 5-6 мм. Такої товщини цілком достатньо для реалізації ефекта світлової провідності. Світлове випромінювання від світлодіодів підсвічування переноситься з торцевої поверхні і випромінюється безпосередньо на носій повнокольорової інформації. Для одержання рівномірної освітленості повнокольорової інформації на широкій поверхні світлопровідного елемента перетворювача повинна бути нанесена локальна зона, яка дифузно відбиває світло, габарити і положення якої повинні збігатися з габаритами і положенням наскрізного прорізу і повнокольорового зображення. Зазначена зона виконується на широкій поверхні оптичного перетворювача, наприклад, за допомогою шліфування або фарбування. Таким чином, сукупність відмітних ознак пристрою, приведених у пункті 1 формули корисної моделі, причинно-наслідковим образом зв'язана з поставленою технічною задачею, є необхідною і достатньою для досягнення технічного результату, тому є істотною. Усі зазначені відмітні ознаки логічно зв'язані між собою і не дозволяють, без утрати кінцевого результату, видалити який-небудь з них з цієї сукупності. Наступні відмітні ознаки пристрою, що заявляється, є додатковими і конкретизують нові конструкції і можливі області застосування пристрою. Так по пункту 2 формули корисної моделі, світлопровідному оптичному перетворювачеві додана форма трапеції, торцева поверхня її широкої підставки оптично погоджене з базовими світлодіодами. Сукупність приведених відмітних ознак призначена для збільшення інтенсивності висвітлення носія інформації, що досягається за рахунок оптичного ефекту "фокусування світлових променів" на виході фокусуючого клина (фоклина) або конуса (фокона). (Н. Капани "Волоконная оптика", Мир, М. 1969 г. 464 с). Таким чином, сукупність відмітних ознак пристрою, приведений у пункті 2 формули корисної моделі, причинно-наслідковим чином зв'язана з поставленою технічною задачею, є необхідною і достатньою для досягнення технічного результату, тому є істотною. По пункту 3 формули корисної моделі локальна зона світлопровідного оптичного перетворювача, який дифузно-відбиває світло, виконана шліфованою. Технологія шліфування забезпечує рівномірний світловий потік за рахунок дифузійного відбиття світлових променів на мікронерівностях, тому що на них порушується дзеркальність відбиттів. Технологія шліфування проста, але найбільш прийнятна при виготовленні малих партій пристроїв. Таким чином, сукупність відмітних ознак пристрою, приведених у пункті 3 формули корисної моделі, причинно-наслідковим чином зв'язана з поставленою технічною задачею, є необхідною і достатньою для досягнення технічного результату, тому є істотною. По пункту 4 формули корисної моделі локальна зона світлопровідного оптичного перетворювача, що дифузно відбиває світло, виконана акриловою фарбою. Технологія нанесення фарбованих покриттів на поліровану поверхню акрилового скла описана в патенті України № 95240 С2 на винахід "Спосіб формування дифузно-відбиваючої інформації на поверхні світлопровідних елементів і пристрій, що реалізує спосіб" за заявкою № а 200800545 із пріоритетом від 16.01.2008 p., опубліковано у бюл. № 14. Принцип створення локальної диффузно відбиваючої зони на поверхні акрилового скла полягає в частковому розчиненні цієї полірованої поверхні акриловими ефірами, що входять до складу акрилових фарб (лаків). Технологія фарбування найбільш прийнятна при виготовленні великих партій пристроїв. Таким чином, сукупність відмітних ознак пристрою, приведених у пункті 4 формули корисної моделі, причинно-наслідковим чином зв'язана з поставленою технічною задачею, є необхідною і достатньою для досягнення технічного результату, тому є істотною. За п. 5 формули корисної моделі усередині упакування встановлені додатковий світлопровідний оптичний перетворювач, дифузно-відбиваючий світло, з локальною зоною, і 3 UA 82783 U 5 10 15 20 25 30 35 40 45 50 55 60 додаткова група світлодіодів, оптично погоджених з торцевою поверхнею додаткового оптичного перетворювача, при цьому на поверхні упакування виконане додаткове прорізане вікно для установки додаткового носія інформації, установленого напроти додаткової дифузно відбиваючої світло локальної зони. Приведена сукупність ознак призначена для рішення технічної задачі забезпечення декоративності пристрою із одночасним збільшенням обсягу інформації, що досягається тим, що за допомогою додаткового світлопровідного оптичного перетворювача з'являється можливість візуально представити додаткову інформацію, розміщену на поверхні упакування. Таким чином, сукупність відмітних ознак пристрою, приведених у пункті 5 формули корисної моделі, причинно-наслідковим чином зв'язана з поставленою технічною задачею, є необхідною і достатньою для досягнення технічного результату, тому є істотною. За п. 6 формули корисної моделі електронний блок управління роботою світлодіодів, оснащений малогабаритним адаптером для приєднання зовнішнього блока електричного стабілізованого живлення, при включенні якого блок автономного електричного живлення автоматично відключається. Приведена сукупність ознак призначена для рішення пристроєм технічної задачі збільшення часу його експлуатації і забезпечення його високого ступеня декоративності. Це досягається, за рахунок використання зовнішнього блока електричного живлення. При використанні зазначеного блока живлення, режим статичного (постійного) підсвічування повнокольорової інформації вже не обмежується ємністю електричних батарей автономного блока живлення. Зовнішній блок електричного живлення дає можливість зробити сценарій кольородинамічного представлення інформації більш складним, що не може бути реалізовано автономним батарейним живленням. Таким чином, сукупність відмітних ознак пристрою, приведених у пункті 6 формули корисної моделі, причинно-наслідковим чином зв'язана з поставленою технічною задачею, є необхідною і достатньою для досягнення технічного результату, тому є істотною. Суть винаходу пояснюється ілюстраціями, на яких представлені: на фіг. 1 - бічний переріз пристрою; на фіг. 2 - фронтальний вид пристрою; на фіг. 3 і 4 - два перерізи фронтального виду А-А; на фіг. 5 - фронтальний вид пристрою без захисного скла; на фіг. 6 - фронтальний вид базового оптичного перетворювача. На графічних матеріалах проставлені наступні позначення: 1 - корпус-упакування; 2 - світлопровідний оптичний перетворювач; 3 - базовий світлодіод; 4 - електрична плата; 5 - локальна зона, диффузно відбиваюча світло; 6 - носій інформації; 7 - автономний блок живлення (батарейний відсік); 8 - електронний блок управління; 9 - зовнішня інформація на корпусі-упакуванні; 10 - вирізане вікно на корпусі-упакуванні; 11 - підстава з електричною платою; 12 - додатковий оптичний перетворювач; 13 - додаткові світлодіоди; 14 - додатковий носій інформації; 15 - адаптер; 16 - додатковий блок управління; 17 - кабель електричний; 18 - додаткове прорізане вікно на корпусі-упакуванні. На фіг. 1 представлений бічний вид перерізу пристрою, що складається з корпусаупакування 1, усередині якого встановлений базовий світлопровідний оптичний перетворювач 2, виконаний з акрилового скла, наприклад, у вигляді прямокутної пластини. Нижній торець перетворювача 2 оптично погоджений з базовими світлодіодами3 підсвічування на електричній платі 4. На широкій поверхні зазначеного перетворювача 2 нанесена локальна зона 5, дифузно відбиваюча світло, наприклад, шліфована. Основне призначення локальної зони 5 - це формування світлового потоку від світлоіодів 3 на носій 6 інформації, наприклад, повнокольорове зображення на плівці, закріплене в наскрізному прорізі на поверхні упакування 1. Усередині упакування 1 розміщений також автономний блок електричного живлення 7 у 4 UA 82783 U 5 10 15 20 25 30 35 40 45 50 55 60 вигляді батарейного відсіку з електронним блоком 8 управління базовими світлодіодами 3. Електронне управління забезпечує пристроєві динамічний (імпульсний) режим роботи, як найбільш економічний в експлуатації. Інформація 9, яка надрукована на поверхні упакування 1, висвітлюється світлом від навколишнього середовища. На фіг. 2 показаний фронтальний вид пристрою, на зовнішній поверхні упакування-корпуса 1 розміщена друкована інформація 9 про рекламований продукт, а в наскрізному вікні 10 установлений носій 6 інформації. На фіг. 3 і 4 представлені два види А-А перерізу пристрою з двома різними типами оптичних перетворювачів. На фіг. 3 базовий оптичний перетворювач 2 виконаний у вигляді акрилової пластини прямокутної форми товщиною не менш 5 мм, а на фіг. 4 - виконаний у вигляді трапецієподібної пластини. Оптичний перетворювач 2 і батарейний відсік 7 розміщаються на підставці 11. Основна відмінність оптичного перетворювача 2, виконаного у вигляді трапеції, полягає в тому, що такий перетворювач має властивість фокусування світлових променів від світлодіодів 3 з великої освітлюваної підстави трапеції на локальну зону 5 меншої площі. На фіг 5 представлений вид пристрою з додатковим світлопровідним оптичним перетворювачем 12. Перетворювач 12 оснащений призматичним елементом для повороту світлового випромінювання на додаткову інформацію 14. Можливо, виконання оптичного перетворювача 12 вигнутої форми. Нижня торцева поверхня перетворювача 12 оптично погоджена з групою додаткових світлодіодів 13, а на протилежній стороні поверхня перетворювача 12 оснащена додатковою локальною зоною 14, що дифузно відбиває світло, від якої світловий потік спрямований на додатковий носій 15 повнокольорової інформації. Для забезпечення режиму висвітлення пристрою від зовнішнього блока електричного живлення, пристрій оснащений електричним, малогабаритним адаптером 16, до якого приєднується кабель 17 електроживлення (блок живлення на фіг. 5 не представлений). На фіг. 6 показаний фронтальний вид пристрою з двома оптичними перетворювачами, де поз. 18 показане додаткове наскрізне вікно 18. Робота пристрою, що заявляється, здійснюється в такий спосіб. Електричний ланцюг блока 7 електричного живлення за допомогою блока 8 управління вмикає базові світлодіоди 3. Світло від базових світлодіодів 3 по базовому світлопровідному оптичному перетворювачеві 2 проводиться до локальної зони 5, висвітлюючи повнокольорове зображення 6 у вікні 10. Тривала робота світлодіодів 3 у стаціонарному режимі висвітлення інформації 6 за допомогою батарейних елементів блока 7 електричного живлення обмежена ємністю батарей. Тому доцільно використовувати зовнішній блок електричного живлення. Для цього необхідно в рознімач адаптера 16 підключити кабель 17 електроживлення, при цьому електричне живлення світлодіодів 3 від автономного блока 7 автоматично відключається і пристрій працює довгостроково. Виробництво пристроїв для демонстрації інформації, виконаних по формулі корисної моделі освоєне ТОВ "КОЛЬОРОДИНАМІКА" (м. Харків, Україна). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій для демонстрації інформації, що містить у своєму складі корпус, базовий світлопровідний елемент, у якому принаймні одна торцева, полірована поверхня оптично узгоджена з базовою групою світлодіодів, локальну зону, яка диффузно відбиває світло, і носій інформації, який відрізняється тим, що як корпус пристрою використане реальне упакування рекламованого продукту, принаймні на одній поверхні упакування виконане прорізане вікно для розміщення в ньому носія інформації, усередину зазначеного корпусу введений базовий світлопровідний оптичний перетворювач з акрилового скла із локальною зоною, що відбиває світло дифузійним способом, а також блок автономного електричного живлення з електронним блоком управління, при цьому локальна зона оптичного перетворювача, яка дифузно відбиває світло, звернена до носія інформації. 2. Пристрій за п. 1, який відрізняється тим, що світлопровідному оптичному перетворювачеві додана форма трапеції, торцева поверхня широкої підстави якої оптично погоджена з базовими світлодіодами. 3. Пристрій за п. 1, який відрізняється тим, що локальна зона світлопровідного оптичного перетворювача, що дифузно відбиває світло, виконана шліфованою. 4. Пристрій за п. 1, який відрізняється тим, що локальна зона світлопровідного дифузно відбиваючого світлооптичного перетворювача виконана акриловою фарбою. 5. Пристрій за п. 1, який відрізняється тим, що усередині упакування встановлений додатковий світлопровідний оптичний перетворювач, дифузно відбиваючий світло, з локальною зоною, і 5 UA 82783 U 5 додаткова група світлодіодів, оптично погоджених з торцевою поверхнею додаткового оптичного перетворювача, при цьому на поверхні упакування виконане додаткове прорізане вікно для установки додаткового носія інформації, установленого напроти додаткової дифузно відбиваючої світло локальної зони. 6. Пристрій за п. 1, який відрізняється тим, що електронний блок управління роботою світлодіодів оснащений малогабаритним адаптером для приєднання зовнішнього блока електричного стабілізованого живлення, при включенні якого блок автономного електричного живлення автоматично відключається. 6 UA 82783 U 7 UA 82783 U 8 UA 82783 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
