Спосіб, система і носій даних для здійснення високошвидкісної передачі даних по низхідній лінії зв’язку

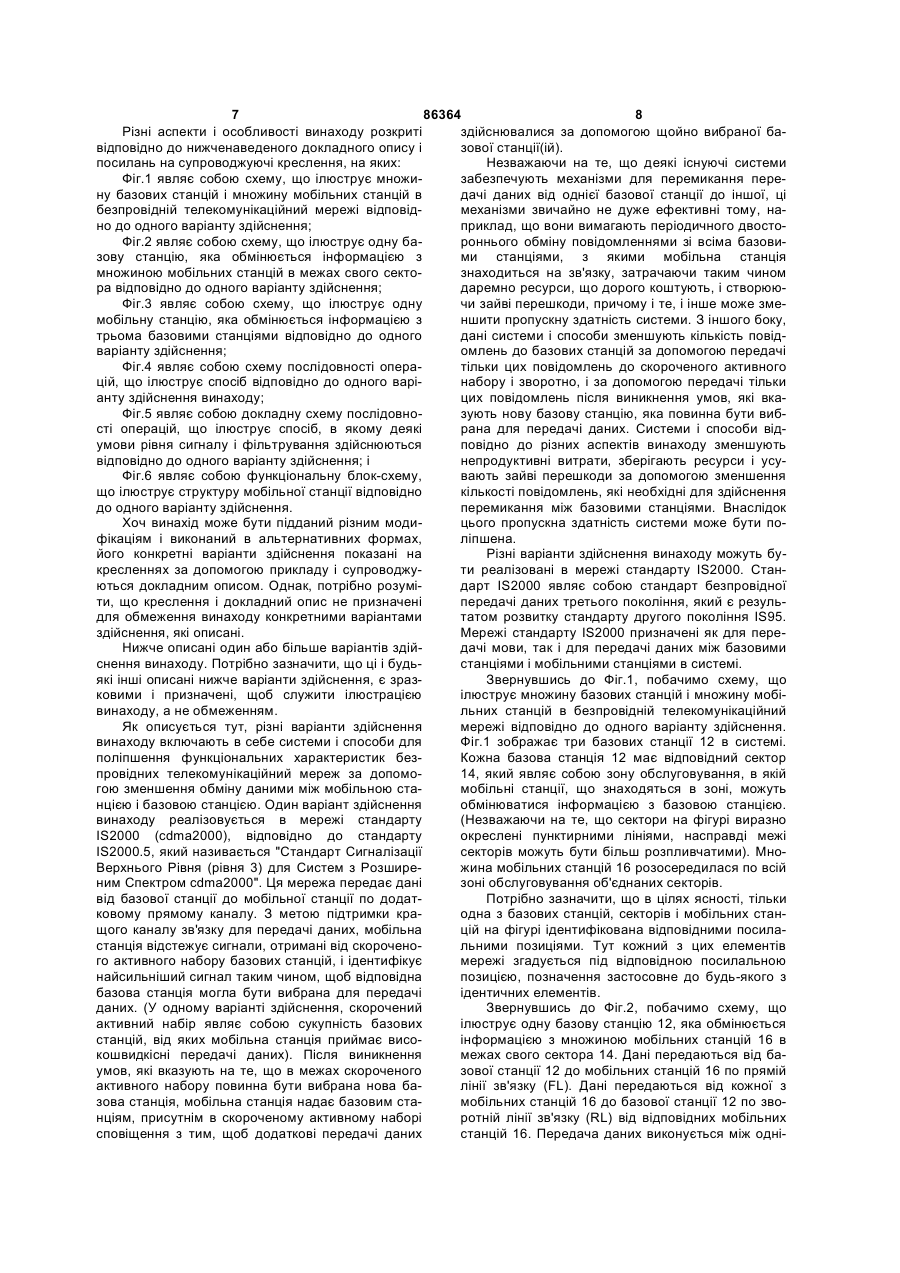

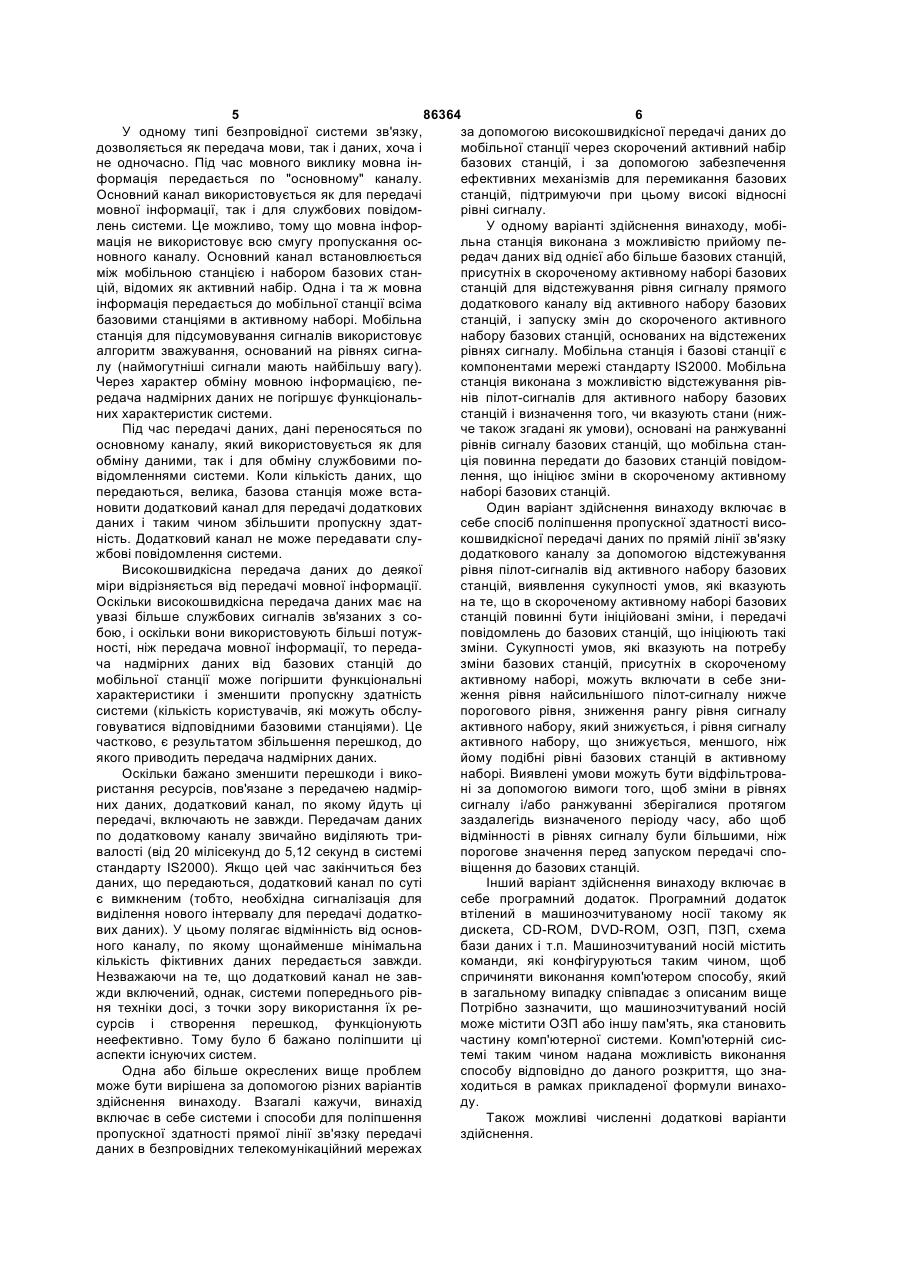

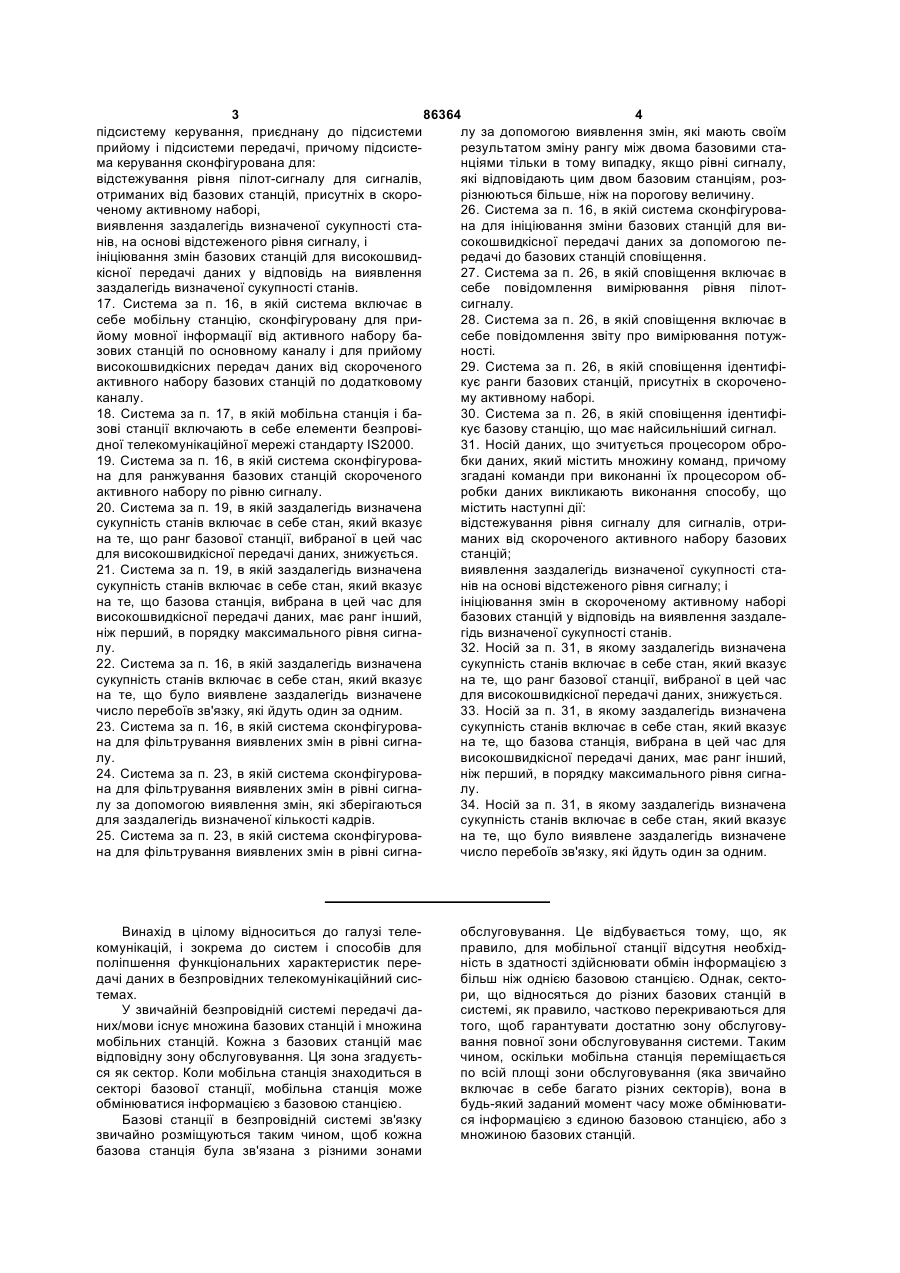

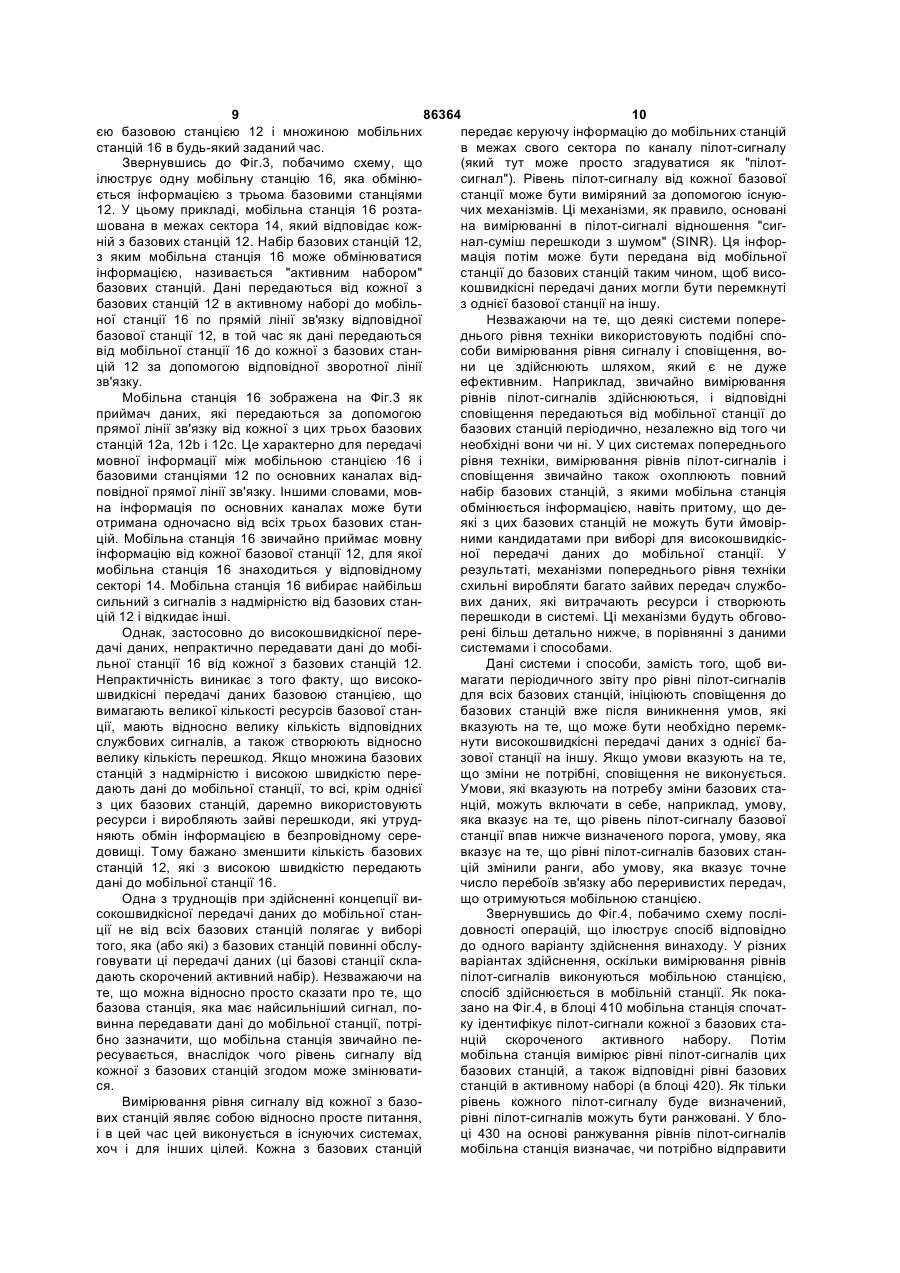

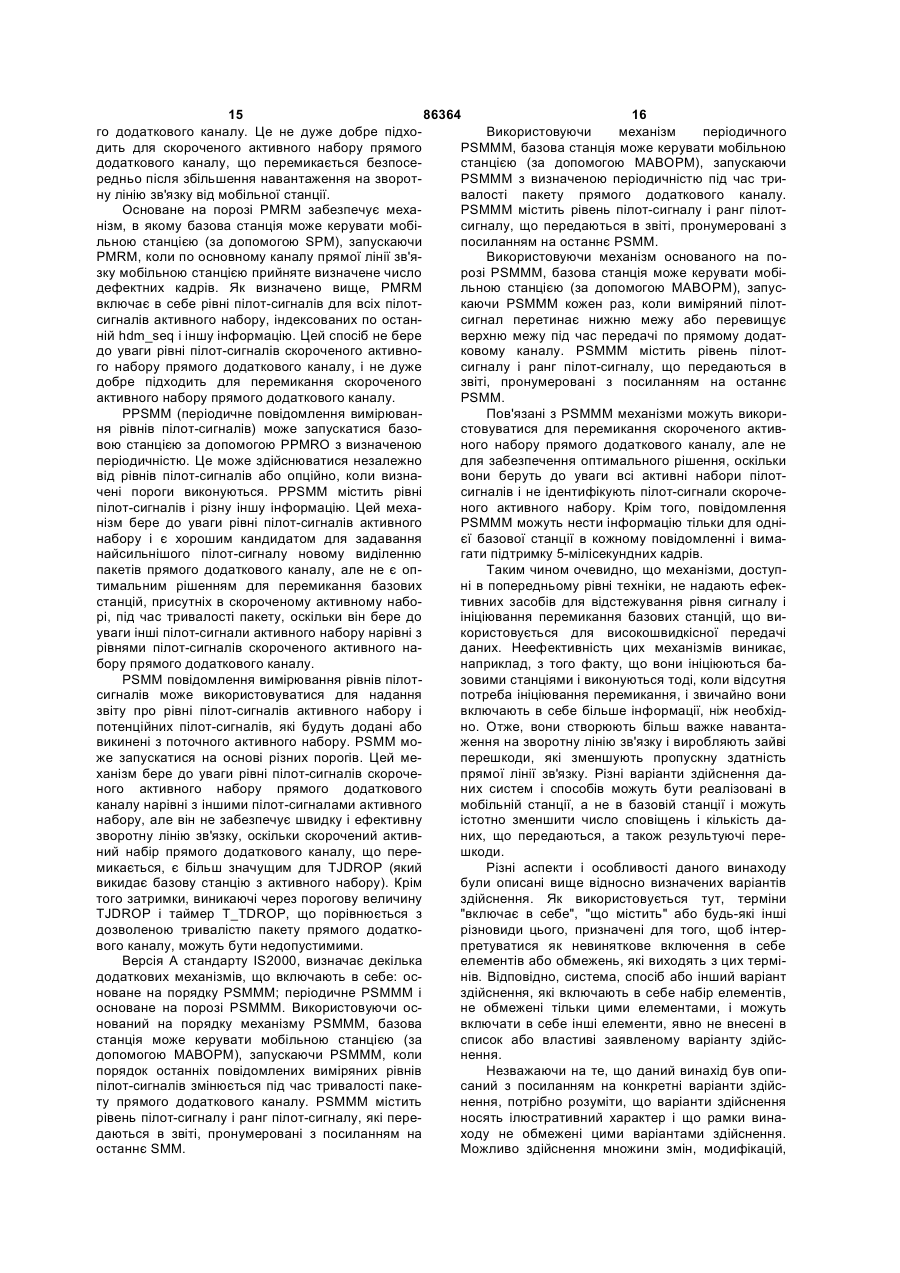

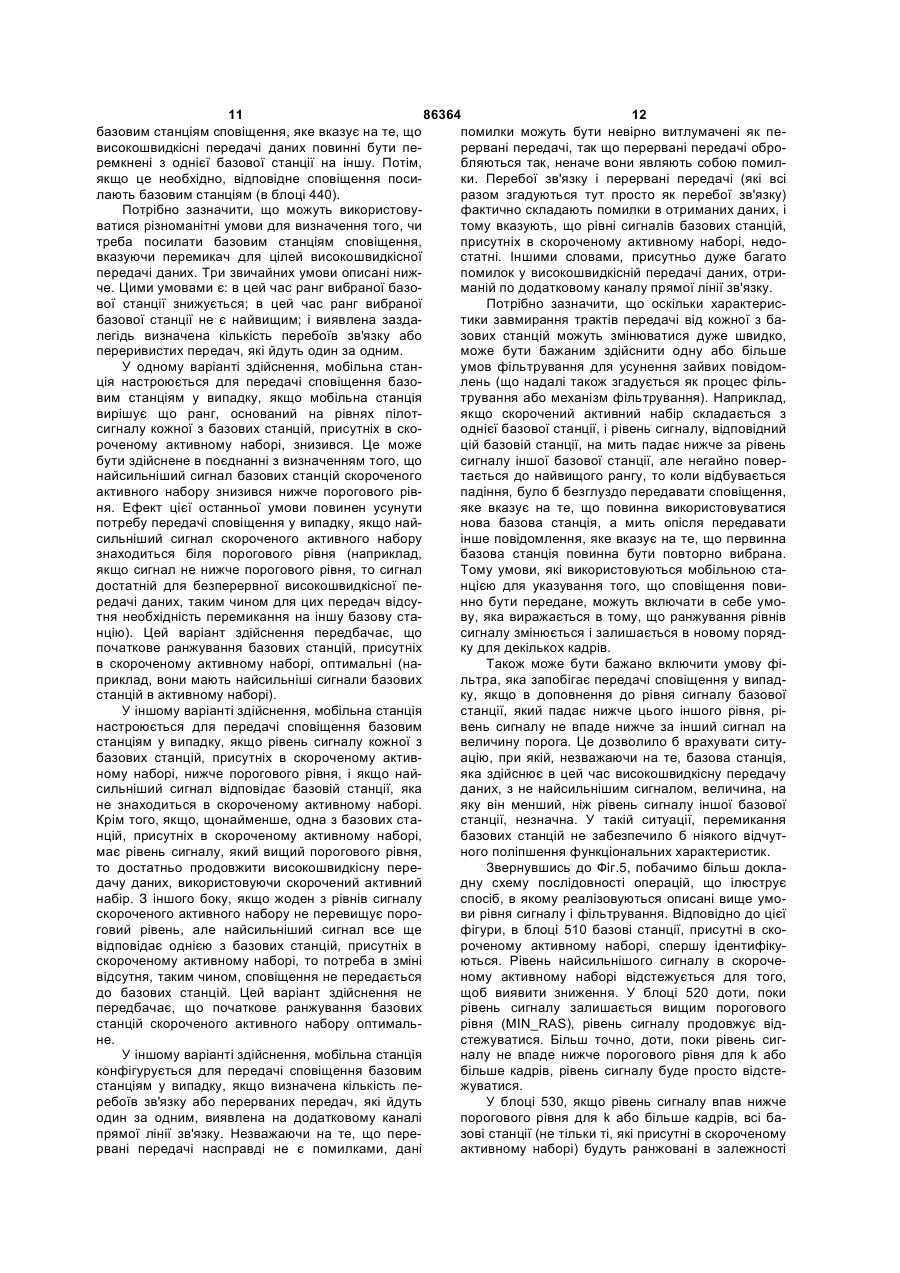

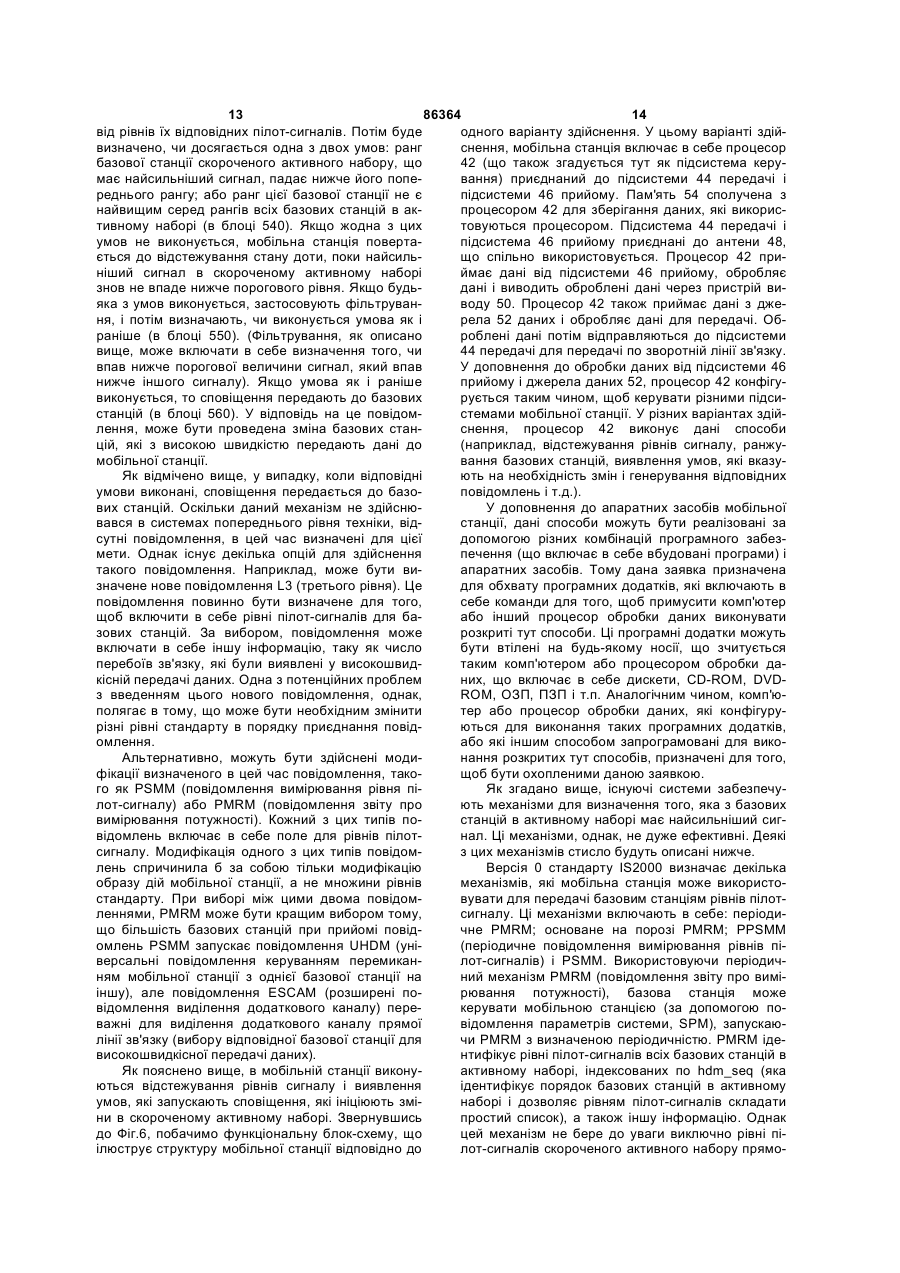

1. Спосіб високошвидкісної передачі даних у системі зв'язку, що включає в себе: відстежування рівня сигналу для сигналів, отриманих від активного набору базових станцій; визначення скороченого активного набору базових станцій на основі елементів згаданого активного набору базових станцій, від яких отримані високошвидкісні передачі даних; виявлення заздалегідь визначеної сукупності станів на основі відстеженого рівня сигналу; і ініціювання змін в згаданому скороченому активному наборі базових станцій у відповідь на виявлення заздалегідь визначеної сукупності станів. 2. Спосіб за п. 1, в якому спосіб здійснюють в мобільній станції, яку настроюють на прийом мовної інформації від активного набору базових станцій по основному каналу і на прийом високошвидкісних передач даних від скороченого активного набору базових станцій по додатковому каналу. 3. Спосіб за п. 2, в якому мобільна станція і базові станції включають в себе елементи безпровідної телекомунікаційної мережі стандарту IS2000. 4. Спосіб за п. 1, що додатково включає в себе: ранжування базових станцій активного набору по рівню сигналу. 5. Спосіб за п. 4, в якому заздалегідь визначена сукупність станів включає в себе стан, який вказує на те, що ранг базової станції, вибраної в цей час для високошвидкісної передачі даних, знижується. 2 (19) 1 3 86364 4 підсистему керування, приєднану до підсистеми лу за допомогою виявлення змін, які мають своїм прийому і підсистеми передачі, причому підсистерезультатом зміну рангу між двома базовими стама керування сконфігурована для: нціями тільки в тому випадку, якщо рівні сигналу, відстежування рівня пілот-сигналу для сигналів, які відповідають цим двом базовим станціям, розотриманих від базових станцій, присутніх в скорорізнюються більше, ніж на порогову величину. ченому активному наборі, 26. Система за п. 16, в якій система сконфігуровавиявлення заздалегідь визначеної сукупності стана для ініціювання зміни базових станцій для винів, на основі відстеженого рівня сигналу, і сокошвидкісної передачі даних за допомогою пеініціювання змін базових станцій для високошвидредачі до базових станцій сповіщення. кісної передачі даних у відповідь на виявлення 27. Система за п. 26, в якій сповіщення включає в заздалегідь визначеної сукупності станів. себе повідомлення вимірювання рівня пілот17. Система за п. 16, в якій система включає в сигналу. себе мобільну станцію, сконфігуровану для при28. Система за п. 26, в якій сповіщення включає в йому мовної інформації від активного набору басебе повідомлення звіту про вимірювання потужзових станцій по основному каналу і для прийому ності. високошвидкісних передач даних від скороченого 29. Система за п. 26, в якій сповіщення ідентифіактивного набору базових станцій по додатковому кує ранги базових станцій, присутніх в скороченоканалу. му активному наборі. 18. Система за п. 17, в якій мобільна станція і ба30. Система за п. 26, в якій сповіщення ідентифізові станції включають в себе елементи безпровікує базову станцію, що має найсильніший сигнал. дної телекомунікаційної мережі стандарту IS2000. 31. Носій даних, що зчитується процесором обро19. Система за п. 16, в якій система сконфігуровабки даних, який містить множину команд, причому на для ранжування базових станцій скороченого згадані команди при виконанні їх процесором обактивного набору по рівню сигналу. робки даних викликають виконання способу, що 20. Система за п. 19, в якій заздалегідь визначена містить наступні дії: сукупність станів включає в себе стан, який вказує відстежування рівня сигналу для сигналів, отрина те, що ранг базової станції, вибраної в цей час маних від скороченого активного набору базових для високошвидкісної передачі даних, знижується. станцій; 21. Система за п. 19, в якій заздалегідь визначена виявлення заздалегідь визначеної сукупності стасукупність станів включає в себе стан, який вказує нів на основі відстеженого рівня сигналу; і на те, що базова станція, вибрана в цей час для ініціювання змін в скороченому активному наборі високошвидкісної передачі даних, має ранг інший, базових станцій у відповідь на виявлення заздаленіж перший, в порядку максимального рівня сигнагідь визначеної сукупності станів. лу. 32. Носій за п. 31, в якому заздалегідь визначена 22. Система за п. 16, в якій заздалегідь визначена сукупність станів включає в себе стан, який вказує сукупність станів включає в себе стан, який вказує на те, що ранг базової станції, вибраної в цей час на те, що було виявлене заздалегідь визначене для високошвидкісної передачі даних, знижується. число перебоїв зв'язку, які йдуть один за одним. 33. Носій за п. 31, в якому заздалегідь визначена 23. Система за п. 16, в якій система сконфігуровасукупність станів включає в себе стан, який вказує на для фільтрування виявлених змін в рівні сигнана те, що базова станція, вибрана в цей час для лу. високошвидкісної передачі даних, має ранг інший, 24. Система за п. 23, в якій система сконфігурованіж перший, в порядку максимального рівня сигнана для фільтрування виявлених змін в рівні сигналу. лу за допомогою виявлення змін, які зберігаються 34. Носій за п. 31, в якому заздалегідь визначена для заздалегідь визначеної кількості кадрів. сукупність станів включає в себе стан, який вказує 25. Система за п. 23, в якій система сконфігурована те, що було виявлене заздалегідь визначене на для фільтрування виявлених змін в рівні сигначисло перебоїв зв'язку, які йдуть один за одним. Винахід в цілому відноситься до галузі телекомунікацій, і зокрема до систем і способів для поліпшення функціональних характеристик передачі даних в безпровідних телекомунікаційний системах. У звичайній безпровідній системі передачі даних/мови існує множина базових станцій і множина мобільних станцій. Кожна з базових станцій має відповідну зону обслуговування. Ця зона згадується як сектор. Коли мобільна станція знаходиться в секторі базової станції, мобільна станція може обмінюватися інформацією з базовою станцією. Базові станції в безпровідній системі зв'язку звичайно розміщуються таким чином, щоб кожна базова станція була зв'язана з різними зонами обслуговування. Це відбувається тому, що, як правило, для мобільної станції відсутня необхідність в здатності здійснювати обмін інформацією з більш ніж однією базовою станцією. Однак, сектори, що відносяться до різних базових станцій в системі, як правило, частково перекриваються для того, щоб гарантувати достатню зону обслуговування повної зони обслуговування системи. Таким чином, оскільки мобільна станція переміщається по всій площі зони обслуговування (яка звичайно включає в себе багато різних секторів), вона в будь-який заданий момент часу може обмінюватися інформацією з єдиною базовою станцією, або з множиною базових станцій. 5 86364 6 У одному типі безпровідної системи зв'язку, за допомогою високошвидкісної передачі даних до дозволяється як передача мови, так і даних, хоча і мобільної станції через скорочений активний набір не одночасно. Під час мовного виклику мовна інбазових станцій, і за допомогою забезпечення формація передається по "основному" каналу. ефективних механізмів для перемикання базових Основний канал використовується як для передачі станцій, підтримуючи при цьому високі відносні мовної інформації, так і для службових повідомрівні сигналу. лень системи. Це можливо, тому що мовна інфорУ одному варіанті здійснення винаходу, мобімація не використовує всю смугу пропускання осльна станція виконана з можливістю прийому пеновного каналу. Основний канал встановлюється редач даних від однієї або більше базових станцій, між мобільною станцією і набором базових станприсутніх в скороченому активному наборі базових цій, відомих як активний набір. Одна і та ж мовна станцій для відстежування рівня сигналу прямого інформація передається до мобільної станції всіма додаткового каналу від активного набору базових базовими станціями в активному наборі. Мобільна станцій, і запуску змін до скороченого активного станція для підсумовування сигналів використовує набору базових станцій, основаних на відстежених алгоритм зважування, оснований на рівнях сигнарівнях сигналу. Мобільна станція і базові станції є лу (наймогутніші сигнали мають найбільшу вагу). компонентами мережі стандарту IS2000. Мобільна Через характер обміну мовною інформацією, пестанція виконана з можливістю відстежування рівредача надмірних даних не погіршує функціональнів пілот-сигналів для активного набору базових них характеристик системи. станцій і визначення того, чи вказують стани (нижПід час передачі даних, дані переносяться по че також згадані як умови), основані на ранжуванні основному каналу, який використовується як для рівнів сигналу базових станцій, що мобільна станобміну даними, так і для обміну службовими поція повинна передати до базових станцій повідомвідомленнями системи. Коли кількість даних, що лення, що ініціює зміни в скороченому активному передаються, велика, базова станція може встанаборі базових станцій. новити додатковий канал для передачі додаткових Один варіантздійснення винаходу включає в даних і таким чином збільшити пропускну здатсебе спосіб поліпшення пропускної здатності висоність. Додатковий канал не може передавати слукошвидкісної передачі даних по прямій лінії зв'язку жбові повідомлення системи. додаткового каналу за допомогою відстежування Високошвидкісна передача даних до деякої рівня пілот-сигналів від активного набору базових міри відрізняється від передачі мовної інформації. станцій, виявлення сукупності умов, які вказують Оскільки високошвидкісна передача даних має на на те, що в скороченому активному наборі базових увазі більше службових сигналів зв'язаних з состанцій повинні бути ініційовані зміни, і передачі бою, і оскільки вони використовують більші потужповідомлень до базових станцій, що ініціюють такі ності, ніж передача мовної інформації, то передазміни. Сукупності умов, які вказують на потребу ча надмірних даних від базових станцій до зміни базових станцій, присутніх в скороченому мобільної станції може погіршити функціональні активному наборі, можуть включати в себе знихарактеристики і зменшити пропускну здатність ження рівня найсильнішого пілот-сигналу нижче системи (кількість користувачів, які можуть обслупорогового рівня, зниження рангу рівня сигналу говуватися відповідними базовими станціями). Це активного набору, який знижується, і рівня сигналу частково, є результатом збільшення перешкод, до активного набору, що знижується, меншого, ніж якого приводить передача надмірних даних. йому подібні рівні базових станцій в активному Оскільки бажано зменшити перешкоди і виконаборі. Виявлені умови можуть бути відфільтроваристання ресурсів, пов'язане з передачею надмірні за допомогою вимоги того, щоб зміни в рівнях них даних, додатковий канал, по якому йдуть ці сигналу і/або ранжуванні зберігалися протягом передачі, включають не завжди. Передачам даних заздалегідь визначеного періоду часу, або щоб по додатковому каналу звичайно виділяють тривідмінності в рівнях сигналу були більшими, ніж валості (від 20 мілісекунд до 5,12 секунд в системі порогове значення перед запуском передачі спостандарту IS2000). Якщо цей час закінчиться без віщення до базових станцій. даних, що передаються, додатковий канал по суті Інший варіант здійснення винаходу включає в є вимкненим (тобто, необхідна сигналізація для себе програмний додаток. Програмний додаток виділення нового інтервалу для передачі додатковтілений в машинозчитуваному носії такому як вих даних). У цьому полягає відмінність від основдискета, CD-ROM, DVD-ROM, ОЗП, ПЗП, схема ного каналу, по якому щонайменше мінімальна бази даних і т.п. Машинозчитуваний носій містить кількість фіктивних даних передається завжди. команди, які конфігуруються таким чином, щоб Незважаючи на те, що додатковий канал не завспричиняти виконання комп'ютером способу, який жди включений, однак, системи попереднього рівв загальному випадку співпадає з описаним вище ня техніки досі, з точки зору використання їх реПотрібно зазначити, що машинозчитуваний носій сурсів і створення перешкод, функціонують може містити ОЗП або іншу пам'ять, яка становить неефективно. Тому було б бажано поліпшити ці частину комп'ютерної системи. Комп'ютерній сисаспекти існуючих систем. темі таким чином надана можливість виконання Одна або більше окреслених вище проблем способу відповідно до даного розкриття, що знаможе бути вирішена за допомогою різних варіантів ходиться в рамках прикладеної формули винахоздійснення винаходу. Взагалі кажучи, винахід ду. включає в себе системи і способи для поліпшення Також можливі численні додаткові варіанти пропускної здатності прямої лінії зв'язку передачі здійснення. даних в безпровідних телекомунікаційний мережах 7 86364 8 Різні аспекти і особливості винаходу розкриті здійснювалися за допомогою щойно вибраної бавідповідно до нижченаведеного докладного опису і зової станції(ій). посилань на супроводжуючі креслення, на яких: Незважаючи на те, що деякі існуючі системи Фіг.1 являє собою схему, що ілюструє множизабезпечують механізми для перемикання перену базових станцій і множину мобільних станцій в дачі даних від однієї базової станції до іншої, ці безпровідній телекомунікаційний мережі відповідмеханізми звичайно не дуже ефективні тому, нано до одного варіанту здійснення; приклад, що вони вимагають періодичного двостоФіг.2 являє собою схему, що ілюструє одну бароннього обміну повідомленнями зі всіма базовизову станцію, яка обмінюється інформацією з ми станціями, з якими мобільна станція множиною мобільних станцій в межах свого сектознаходиться на зв'язку, затрачаючи таким чином ра відповідно до одного варіанту здійснення; даремно ресурси, що дорого коштують, і створююФіг.3 являє собою схему, що ілюструє одну чи зайві перешкоди, причому і те, і інше може змемобільну станцію, яка обмінюється інформацією з ншити пропускну здатність системи. З іншого боку, трьома базовими станціями відповідно до одного дані системи і способи зменшують кількість повідваріанту здійснення; омлень до базових станцій за допомогою передачі Фіг.4 являє собою схему послідовності оператільки цих повідомлень до скороченого активного цій, що ілюструє спосіб відповідно до одного варінабору і зворотно, і за допомогою передачі тільки анту здійснення винаходу; цих повідомлень після виникнення умов, які вкаФіг.5 являє собою докладну схему послідовнозують нову базову станцію, яка повинна бути вибсті операцій, що ілюструє спосіб, в якому деякі рана для передачі даних. Системи і способи відумови рівня сигналу і фільтрування здійснюються повідно до різних аспектів винаходу зменшують відповідно до одного варіанту здійснення; і непродуктивні витрати, зберігають ресурси і усуФіг.6 являє собою функціональну блок-схему, вають зайві перешкоди за допомогою зменшення що ілюструє структуру мобільної станції відповідно кількості повідомлень, які необхідні для здійснення до одного варіанту здійснення. перемикання між базовими станціями. Внаслідок Хоч винахід може бути підданий різним модицього пропускна здатність системи може бути пофікаціям і виконаний в альтернативних формах, ліпшена. його конкретні варіанти здійснення показані на Різні варіанти здійснення винаходу можуть букресленнях за допомогою прикладу і супроводжути реалізовані в мережі стандарту IS2000. Станються докладним описом. Однак, потрібно розумідарт IS2000 являє собою стандарт безпровідної ти, що креслення і докладний опис не призначені передачі даних третього покоління, який є резульдля обмеження винаходу конкретними варіантами татом розвитку стандарту другого покоління IS95. здійснення, які описані. Мережі стандарту IS2000 призначені як для переНижче описані один або більше варіантів здійдачі мови, так і для передачі даних між базовими снення винаходу. Потрібно зазначити, що ці і будьстанціями і мобільними станціями в системі. які інші описані нижче варіанти здійснення, є зразЗвернувшись до Фіг.1, побачимо схему, що ковими і призначені, щоб служити ілюстрацією ілюструє множину базових станцій і множину мобівинаходу, а не обмеженням. льних станцій в безпровідній телекомунікаційний Як описується тут, різні варіанти здійснення мережі відповідно до одного варіанту здійснення. винаходу включають в себе системи і способи для Фіг.1 зображає три базових станції 12 в системі. поліпшення функціональних характеристик безКожна базова станція 12 має відповідний сектор провідних телекомунікаційний мереж за допомо14, який являє собою зону обслуговування, в якій гою зменшення обміну даними між мобільною стамобільні станції, що знаходяться в зоні, можуть нцією і базовою станцією. Один варіант здійснення обмінюватися інформацією з базовою станцією. винаходу реалізовується в мережі стандарту (Незважаючи на те, що сектори на фігурі виразно IS2000 (cdma2000), відповідно до стандарту окреслені пунктирними лініями, насправді межі IS2000.5, який називається "Стандарт Сигналізації секторів можуть бути більш розпливчатими). МноВерхнього Рівня (рівня 3) для Систем з Розширежина мобільних станцій 16 розосередилася по всій ним Спектром cdma2000". Ця мережа передає дані зоні обслуговування об'єднаних секторів. від базової станції до мобільної станції по додатПотрібно зазначити, що в цілях ясності, тільки ковому прямому каналу. З метою підтримки краодна з базових станцій, секторів і мобільних станщого каналу зв'язку для передачі даних, мобільна цій на фігурі ідентифікована відповідними посиластанція відстежує сигнали, отримані від скороченольними позиціями. Тут кожний з цих елементів го активного набору базових станцій, і ідентифікує мережі згадується під відповідною посилальною найсильніший сигнал таким чином, щоб відповідна позицією, позначення застосовне до будь-якого з базова станція могла бути вибрана для передачі ідентичних елементів. даних. (У одному варіанті здійснення, скорочений Звернувшись до Фіг.2, побачимо схему, що активний набір являє собою сукупність базових ілюструє одну базову станцію 12, яка обмінюється станцій, від яких мобільна станція приймає висоінформацією з множиною мобільних станцій 16 в кошвидкісні передачі даних). Після виникнення межах свого сектора 14. Дані передаються від баумов, які вказують на те, що в межах скороченого зової станції 12 до мобільних станцій 16 по прямій активного набору повинна бути вибрана нова балінії зв'язку (FL). Дані передаються від кожної з зова станція, мобільна станція надає базовим стамобільних станцій 16 до базової станції 12 по звонціям, присутнім в скороченому активному наборі ротній лінії зв'язку (RL) від відповідних мобільних сповіщення з тим, щоб додаткові передачі даних станцій 16. Передача даних виконується між одні 9 86364 10 єю базовою станцією 12 і множиною мобільних передає керуючу інформацію до мобільних станцій станцій 16 в будь-який заданий час. в межах свого сектора по каналу пілот-сигналу Звернувшись до Фіг.3, побачимо схему, що (який тут може просто згадуватися як "пілотілюструє одну мобільну станцію 16, яка обмінюсигнал"). Рівень пілот-сигналу від кожної базової ється інформацією з трьома базовими станціями станції може бути виміряний за допомогою існую12. У цьому прикладі, мобільна станція 16 розтачих механізмів. Ці механізми, як правило, основані шована в межах сектора 14, який відповідає кожна вимірюванні в пілот-сигналі відношення "сигній з базових станцій 12. Набір базових станцій 12, нал-суміш перешкоди з шумом" (SINR). Ця інфорз яким мобільна станція 16 може обмінюватися мація потім може бути передана від мобільної інформацією, називається "активним набором" станції до базових станцій таким чином, щоб висобазових станцій. Дані передаються від кожної з кошвидкісні передачі даних могли бути перемкнуті базових станцій 12 в активному наборі до мобільз однієї базової станції на іншу. ної станції 16 по прямій лінії зв'язку відповідної Незважаючи на те, що деякі системи поперебазової станції 12, в той час як дані передаються днього рівня техніки використовують подібні сповід мобільної станції 16 до кожної з базових стансоби вимірювання рівня сигналу і сповіщення, воцій 12 за допомогою відповідної зворотної лінії ни це здійснюють шляхом, який є не дуже зв'язку. ефективним. Наприклад, звичайно вимірювання Мобільна станція 16 зображена на Фіг.3 як рівнів пілот-сигналів здійснюються, і відповідні приймач даних, які передаються за допомогою сповіщення передаються від мобільної станції до прямої лінії зв'язку від кожної з цих трьох базових базових станцій періодично, незалежно від того чи станцій 12а, 12b і 12с. Це характерно для передачі необхідні вони чи ні. У цих системах попереднього мовної інформації між мобільною станцією 16 і рівня техніки, вимірювання рівнів пілот-сигналів і базовими станціями 12 по основних каналах відсповіщення звичайно також охоплюють повний повідної прямої лінії зв'язку. Іншими словами, мовнабір базових станцій, з якими мобільна станція на інформація по основних каналах може бути обмінюється інформацією, навіть притому, що деотримана одночасно від всіх трьох базових станякі з цих базових станцій не можуть бути ймовірцій. Мобільна станція 16 звичайно приймає мовну ними кандидатами при виборі для високошвидкісінформацію від кожної базової станції 12, для якої ної передачі даних до мобільної станції. У мобільна станція 16 знаходиться у відповідному результаті, механізми попереднього рівня техніки секторі 14. Мобільна станція 16 вибирає найбільш схильні виробляти багато зайвих передач службосильний з сигналів з надмірністю від базових станвих даних, які витрачають ресурси і створюють цій 12 і відкидає інші. перешкоди в системі. Ці механізми будуть обговоОднак, застосовно до високошвидкісної перерені більш детально нижче, в порівнянні з даними дачі даних, непрактично передавати дані до мобісистемами і способами. льної станції 16 від кожної з базових станцій 12. Дані системи і способи, замість того, щоб виНепрактичність виникає з того факту, що високомагати періодичного звіту про рівні пілот-сигналів швидкісні передачі даних базовою станцією, що для всіх базових станцій, ініціюють сповіщення до вимагають великої кількості ресурсів базової станбазових станцій вже після виникнення умов, які ції, мають відносно велику кількість відповідних вказують на те, що може бути необхідно перемкслужбових сигналів, а також створюють відносно нути високошвидкісні передачі даних з однієї бавелику кількість перешкод. Якщо множина базових зової станції на іншу. Якщо умови вказують на те, станцій з надмірністю і високою швидкістю перещо зміни не потрібні, сповіщення не виконується. дають дані до мобільної станції, то всі, крім однієї Умови, які вказують на потребу зміни базових стаз цих базових станцій, даремно використовують нцій, можуть включати в себе, наприклад, умову, ресурси і виробляють зайві перешкоди, які утрудяка вказує на те, що рівень пілот-сигналу базової няють обмін інформацією в безпровідному серестанції впав нижче визначеного порога, умову, яка довищі. Тому бажано зменшити кількість базових вказує на те, що рівні пілот-сигналів базових станстанцій 12, які з високою швидкістю передають цій змінили ранги, або умову, яка вказує точне дані до мобільної станції 16. число перебоїв зв'язку або переривистих передач, Одна з труднощів при здійсненні концепції вищо отримуються мобільною станцією. сокошвидкісної передачі даних до мобільної станЗвернувшись до Фіг.4, побачимо схему посліції не від всіх базових станцій полягає у виборі довності операцій, що ілюструє спосіб відповідно того, яка (або які) з базових станцій повинні обслудо одного варіанту здійснення винаходу. У різних говувати ці передачі даних (ці базові станції склаваріантах здійснення, оскільки вимірювання рівнів дають скорочений активний набір). Незважаючи на пілот-сигналів виконуються мобільною станцією, те, що можна відносно просто сказати про те, що спосіб здійснюється в мобільній станції. Як покабазова станція, яка має найсильніший сигнал, позано на Фіг.4, в блоці 410 мобільна станція спочатвинна передавати дані до мобільної станції, потріку ідентифікує пілот-сигнали кожної з базових стабно зазначити, що мобільна станція звичайно пенцій скороченого активного набору. Потім ресувається, внаслідок чого рівень сигналу від мобільна станція вимірює рівні пілот-сигналів цих кожної з базових станцій згодом може змінюватибазових станцій, а також відповідні рівні базових ся. станцій в активному наборі (в блоці 420). Як тільки Вимірювання рівня сигналу від кожної з базорівень кожного пілот-сигналу буде визначений, вих станцій являє собою відносно просте питання, рівні пілот-сигналів можуть бути ранжовані. У блоі в цей час цей виконується в існуючих системах, ці 430 на основі ранжування рівнів пілот-сигналів хоч і для інших цілей. Кожна з базових станцій мобільна станція визначає, чи потрібно відправити 11 86364 12 базовим станціям сповіщення, яке вказує на те, що помилки можуть бути невірно витлумачені як певисокошвидкісні передачі даних повинні бути перервані передачі, так що перервані передачі оброремкнені з однієї базової станції на іншу. Потім, бляються так, неначе вони являють собою помилякщо це необхідно, відповідне сповіщення посики. Перебої зв'язку і перервані передачі (які всі лають базовим станціям (в блоці 440). разом згадуються тут просто як перебої зв'язку) Потрібно зазначити, що можуть використовуфактично складають помилки в отриманих даних, і ватися різноманітні умови для визначення того, чи тому вказують, що рівні сигналів базових станцій, треба посилати базовим станціям сповіщення, присутніх в скороченому активному наборі, недовказуючи перемикач для цілей високошвидкісної статні. Іншими словами, присутньо дуже багато передачі даних. Три звичайних умови описані нижпомилок у високошвидкісній передачі даних, отриче. Цими умовами є: в цей час ранг вибраної базоманій по додатковому каналу прямої лінії зв'язку. вої станції знижується; в цей час ранг вибраної Потрібно зазначити, що оскільки характерисбазової станції не є найвищим; і виявлена заздатики завмирання трактів передачі від кожної з балегідь визначена кількість перебоїв зв'язку або зових станцій можуть змінюватися дуже швидко, переривистих передач, які йдуть один за одним. може бути бажаним здійснити одну або більше У одному варіанті здійснення, мобільна станумов фільтрування для усунення зайвих повідомція настроюється для передачі сповіщення базолень (що надалі також згадується як процес фільвим станціям у випадку, якщо мобільна станція трування або механізм фільтрування). Наприклад, вирішує що ранг, оснований на рівнях пілотякщо скорочений активний набір складається з сигналу кожної з базових станцій, присутніх в скооднієї базової станції, і рівень сигналу, відповідний роченому активному наборі, знизився. Це може цій базовій станції, на мить падає нижче за рівень бути здійснене в поєднанні з визначенням того, що сигналу іншої базової станції, але негайно повернайсильніший сигнал базових станцій скороченого тається до найвищого рангу, то коли відбувається активного набору знизився нижче порогового рівпадіння, було б безглуздо передавати сповіщення, ня. Ефект цієї останньої умови повинен усунути яке вказує на те, що повинна використовуватися потребу передачі сповіщення у випадку, якщо найнова базова станція, а мить опісля передавати сильніший сигнал скороченого активного набору інше повідомлення, яке вказує на те, що первинна знаходиться біля порогового рівня (наприклад, базова станція повинна бути повторно вибрана. якщо сигнал не нижче порогового рівня, то сигнал Тому умови, які використовуються мобільною стадостатній для безперервної високошвидкісної пенцією для указування того, що сповіщення повиредачі даних, таким чином для цих передач відсунно бути передане, можуть включати в себе умотня необхідність перемикання на іншу базову ставу, яка виражається в тому, що ранжування рівнів нцію). Цей варіант здійснення передбачає, що сигналу змінюється і залишається в новому порядпочаткове ранжування базових станцій, присутніх ку для декількох кадрів. в скороченому активному наборі, оптимальні (наТакож може бути бажано включити умову фіприклад, вони мають найсильніші сигнали базових льтра, яка запобігає передачі сповіщення у випадстанцій в активному наборі). ку, якщо в доповнення до рівня сигналу базової У іншому варіанті здійснення, мобільна станція станції, який падає нижче цього іншого рівня, рінастроюється для передачі сповіщення базовим вень сигналу не впаде нижче за інший сигнал на станціям у випадку, якщо рівень сигналу кожної з величину порога. Це дозволило б врахувати ситубазових станцій, присутніх в скороченому активацію, при якій, незважаючи на те, базова станція, ному наборі, нижче порогового рівня, і якщо найяка здійснює в цей час високошвидкісну передачу сильніший сигнал відповідає базовій станції, яка даних, з не найсильнішим сигналом, величина, на не знаходиться в скороченому активному наборі. яку він менший, ніж рівень сигналу іншої базової Крім того, якщо, щонайменше, одна з базових стастанції, незначна. У такій ситуації, перемикання нцій, присутніх в скороченому активному наборі, базових станцій не забезпечило б ніякого відчутмає рівень сигналу, який вищий порогового рівня, ного поліпшення функціональних характеристик. то достатньо продовжити високошвидкісну переЗвернувшись до Фіг.5, побачимо більш докладачу даних, використовуючи скорочений активний дну схему послідовності операцій, що ілюструє набір. З іншого боку, якщо жоден з рівнів сигналу спосіб, в якому реалізовуються описані вище умоскороченого активного набору не перевищує порови рівня сигналу і фільтрування. Відповідно до цієї говий рівень, але найсильніший сигнал все ще фігури, в блоці 510 базові станції, присутні в сковідповідає однією з базових станцій, присутніх в роченому активному наборі, спершу ідентифікускороченому активному наборі, то потреба в зміні ються. Рівень найсильнішого сигналу в скорочевідсутня, таким чином, сповіщення не передається ному активному наборі відстежується для того, до базових станцій. Цей варіант здійснення не щоб виявити зниження. У блоці 520 доти, поки передбачає, що початкове ранжування базових рівень сигналу залишається вищим порогового станцій скороченого активного набору оптимальрівня (MIN_RAS), рівень сигналу продовжує відне. стежуватися. Більш точно, доти, поки рівень сигУ іншому варіанті здійснення, мобільна станція налу не впаде нижче порогового рівня для k або конфігурується для передачі сповіщення базовим більше кадрів, рівень сигналу буде просто відстестанціям у випадку, якщо визначена кількість пежуватися. ребоїв зв'язку або перерваних передач, які йдуть У блоці 530, якщо рівень сигналу впав нижче один за одним, виявлена на додатковому каналі порогового рівня для k або більше кадрів, всі бапрямої лінії зв'язку. Незважаючи на те, що перезові станції (не тільки ті, які присутні в скороченому рвані передачі насправді не є помилками, дані активному наборі) будуть ранжовані в залежності 13 86364 14 від рівнів їх відповідних пілот-сигналів. Потім буде одного варіанту здійснення. У цьому варіанті здійвизначено, чи досягається одна з двох умов: ранг снення, мобільна станція включає в себе процесор базової станції скороченого активного набору, що 42 (що також згадується тут як підсистема керумає найсильніший сигнал, падає нижче його попевання) приєднаний до підсистеми 44 передачі і реднього рангу; або ранг цієї базової станції не є підсистеми 46 прийому. Пам'ять 54 сполучена з найвищим серед рангів всіх базових станцій в акпроцесором 42 для зберігання даних, які використивному наборі (в блоці 540). Якщо жодна з цих товуються процесором. Підсистема 44 передачі і умов не виконується,мобільна станція повертапідсистема 46 прийому приєднані до антени 48, ється до відстежування стану доти, поки найсильщо спільно використовується. Процесор 42 приніший сигнал в скороченому активному наборі ймає дані від підсистеми 46 прийому, обробляє знов не впаде нижче порогового рівня. Якщо будьдані і виводить оброблені дані через пристрій вияка з умов виконується, застосовують фільтруванводу 50. Процесор 42 також приймає дані з дженя, і потім визначають, чи виконується умова як і рела 52 даних і обробляє дані для передачі. Обраніше (в блоці 550). (Фільтрування, як описано роблені дані потім відправляються до підсистеми вище, може включати в себе визначення того, чи 44 передачі для передачі по зворотній лінії зв'язку. впав нижче порогової величини сигнал, який впав У доповнення до обробки даних від підсистеми 46 нижче іншого сигналу). Якщо умова як і раніше прийому і джерела даних 52, процесор 42 конфігувиконується, то сповіщення передають до базових рується таким чином, щоб керувати різними підсистанцій (в блоці 560). У відповідь на це повідомстемами мобільної станції. У різних варіантах здійлення, може бути проведена зміна базових станснення, процесор 42 виконує дані способи цій, які з високою швидкістю передають дані до (наприклад, відстежування рівнів сигналу, ранжумобільної станції. вання базових станцій, виявлення умов, які вказуЯк відмічено вище, у випадку, коли відповідні ють на необхідність змін і генерування відповідних умови виконані, сповіщення передається до базоповідомлень і т.д.). вих станцій. Оскільки даний механізм не здійснюУ доповнення до апаратних засобів мобільної вався в системах попереднього рівня техніки, відстанції, дані способи можуть бути реалізовані за сутні повідомлення, в цей час визначені для цієї допомогою різних комбінацій програмного забезмети. Однак існує декілька опцій для здійснення печення (що включає в себе вбудовані програми) і такого повідомлення. Наприклад, може бути виапаратних засобів. Тому дана заявка призначена значене нове повідомлення L3 (третього рівня). Це для обхвату програмних додатків, які включають в повідомлення повинно бути визначене для того, себе команди для того, щоб примусити комп'ютер щоб включити в себе рівні пілот-сигналів для баабо інший процесор обробки даних виконувати зових станцій. За вибором, повідомлення може розкриті тут способи. Ці програмні додатки можуть включати в себе іншу інформацію, таку як число бути втілені на будь-якому носії, що зчитується перебоїв зв'язку, які були виявлені у високошвидтаким комп'ютером або процесором обробки дакісній передачі даних. Одна з потенційних проблем них, що включає в себе дискети, CD-ROM, DVDз введенням цього нового повідомлення, однак, ROM, ОЗП, ПЗП і т.п. Аналогічним чином, комп'юполягає в тому, що може бути необхідним змінити тер або процесор обробки даних, які конфігурурізні рівні стандарту в порядку приєднання повідються для виконання таких програмних додатків, омлення. або які іншим способом запрограмовані для викоАльтернативно, можуть бути здійснені модинання розкритих тут способів, призначені для того, фікації визначеного в цей час повідомлення, такощоб бути охопленими даною заявкою. го як PSMM (повідомлення вимірювання рівня піЯк згадано вище, існуючі системи забезпечулот-сигналу) або PMRM (повідомлення звіту про ють механізми для визначення того, яка з базових вимірювання потужності). Кожний з цих типів постанцій в активному наборі має найсильніший сигвідомлень включає в себе поле для рівнів пілотнал. Ці механізми, однак, не дуже ефективні. Деякі сигналу. Модифікація одного з цих типів повідомз цих механізмів стисло будуть описані нижче. лень спричинила б за собою тільки модифікацію Версія 0 стандарту IS2000 визначає декілька образу дій мобільної станції, а не множини рівнів механізмів, які мобільна станція може використостандарту. При виборі між цими двома повідомвувати для передачі базовим станціям рівнів пілотленнями, PMRM може бути кращим вибором тому, сигналу. Ці механізми включають в себе: періодищо більшість базових станцій при прийомі повідчне PMRM; основане на порозі PMRM; PPSMM омлень PSMM запускає повідомлення UHDM (уні(періодичне повідомлення вимірювання рівнів піверсальні повідомлення керуванням перемиканлот-сигналів) і PSMM. Використовуючи періодичням мобільної станції з однієї базової станції на ний механізм PMRM (повідомлення звіту про вимііншу), але повідомлення ESCAM (розширені порювання потужності), базова станція може відомлення виділення додаткового каналу) перекерувати мобільною станцією (за допомогою поважні для виділення додаткового каналу прямої відомлення параметрів системи, SPM), запускаюлінії зв'язку (вибору відповідної базової станції для чи PMRM з визначеною періодичністю. PMRM ідевисокошвидкісної передачі даних). нтифікує рівні пілот-сигналів всіх базових станцій в Як пояснено вище, в мобільній станції виконуактивному наборі, індексованих по hdm_seq (яка ються відстежування рівнів сигналу і виявлення ідентифікує порядок базових станцій в активному умов, які запускають сповіщення, які ініціюють змінаборі і дозволяє рівням пілот-сигналів складати ни в скороченому активному наборі. Звернувшись простий список), а також іншу інформацію. Однак до Фіг.6, побачимо функціональну блок-схему, що цей механізм не бере до уваги виключно рівні піілюструє структуру мобільної станції відповідно до лот-сигналів скороченого активного набору прямо 15 86364 16 го додаткового каналу. Це не дуже добре підхоВикористовуючи механізм періодичного дить для скороченого активного набору прямого PSMMM, базова станція може керувати мобільною додаткового каналу, що перемикається безпосестанцією (за допомогою МАВОРМ), запускаючи редньо після збільшення навантаження на зворотPSMMM з визначеною періодичністю під час трину лінію зв'язку від мобільної станції. валості пакету прямого додаткового каналу. Основане на порозі PMRM забезпечує мехаPSMMM містить рівень пілот-сигналу і ранг пілотнізм, в якому базова станція може керувати мобісигналу, що передаються в звіті, пронумеровані з льною станцією (за допомогою SPM), запускаючи посиланням на останнє PSMM. PMRM, коли по основному каналу прямої лінії зв'яВикористовуючи механізм основаного на позку мобільною станцією прийняте визначене число розі PSMMM, базова станція може керувати мобідефектних кадрів. Як визначено вище, PMRM льною станцією (за допомогою МАВОРМ), запусвключає в себе рівні пілот-сигналів для всіх пілоткаючи PSMMM кожен раз, коли виміряний пілотсигналів активного набору, індексованих по остансигнал перетинає нижню межу або перевищує ній hdm_seq і іншу інформацію. Цей спосіб не бере верхню межу під час передачі по прямому додатдо уваги рівні пілот-сигналів скороченого активноковому каналу. PSMMM містить рівень пілотго набору прямого додаткового каналу, і не дуже сигналу і ранг пілот-сигналу, що передаються в добре підходить для перемикання скороченого звіті, пронумеровані з посиланням на останнє активного набору прямого додаткового каналу. PSMM. PPSMM (періодичне повідомлення вимірюванПов'язані з PSMMM механізми можуть викориня рівнів пілот-сигналів) може запускатися базостовуватися для перемикання скороченого активвою станцією за допомогою PPMRO з визначеною ного набору прямого додаткового каналу, але не періодичністю. Це може здійснюватися незалежно для забезпечення оптимального рішення, оскільки від рівнів пілот-сигналів або опційно, коли визнавони беруть до уваги всі активні набори пілотчені пороги виконуються. PPSMM містить рівні сигналів і не ідентифікують пілот-сигнали скорочепілот-сигналів і різну іншу інформацію. Цей механого активного набору. Крім того, повідомлення нізм бере до уваги рівні пілот-сигналів активного PSMMM можуть нести інформацію тільки для однінабору і є хорошим кандидатом для задавання єї базової станції в кожному повідомленні і виманайсильнішого пілот-сигналу новому виділенню гати підтримку 5-мілісекундних кадрів. пакетів прямого додаткового каналу, але не є опТаким чином очевидно, що механізми, доступтимальним рішенням для перемикання базових ні в попередньому рівні техніки, не надають ефекстанцій, присутніх в скороченому активному наботивних засобів для відстежування рівня сигналу і рі, під час тривалості пакету, оскільки він бере до ініціювання перемикання базових станцій, що виуваги інші пілот-сигнали активного набору нарівні з користовується для високошвидкісної передачі рівнями пілот-сигналів скороченого активного наданих. Неефективність цих механізмів виникає, бору прямого додаткового каналу. наприклад, з того факту, що вони ініціюються баPSMM повідомлення вимірювання рівнів пілотзовими станціями і виконуються тоді, коли відсутня сигналів може використовуватися для надання потреба ініціювання перемикання, і звичайно вони звіту про рівні пілот-сигналів активного набору і включають в себе більше інформації, ніж необхідпотенційних пілот-сигналів, які будуть додані або но. Отже, вони створюють більш важке навантавикинені з поточного активного набору. PSMM моження на зворотну лінію зв'язку і виробляють зайві же запускатися на основі різних порогів. Цей меперешкоди, які зменшують пропускну здатність ханізм бере до уваги рівні пілот-сигналів скорочепрямої лінії зв'язку. Різні варіанти здійснення даного активного набору прямого додаткового них систем і способів можуть бути реалізовані в каналу нарівні з іншими пілот-сигналами активного мобільній станції, а не в базовій станції і можуть набору, але він не забезпечує швидку і ефективну істотно зменшити число сповіщень і кількість дазворотну лінію зв'язку, оскільки скорочений активних, що передаються, а також результуючі перений набір прямого додаткового каналу, що перешкоди. микається, є більш значущим для TJDROP (який Різні аспекти і особливості даного винаходу викидає базову станцію з активного набору). Крім були описані вище відносно визначених варіантів того затримки, виникаючі через порогову величину здійснення. Як використовується тут, терміни TJDROP і таймер T_TDROP, що порівнюється з "включає в себе", "що містить" або будь-які інші дозволеною тривалістю пакету прямого додаткорізновиди цього, призначені для того, щоб інтервого каналу, можуть бути недопустимими. претуватися як невиняткове включення в себе Версія А стандарту IS2000, визначає декілька елементів або обмежень, які виходять з цих термідодаткових механізмів, що включають в себе: оснів. Відповідно, система, спосіб або інший варіант новане на порядку PSMMM; періодичне PSMMM і здійснення, які включають в себе набір елементів, основане на порозі PSMMM. Використовуючи осне обмежені тільки цими елементами, і можуть нований на порядку механізму PSMMM, базова включати в себе інші елементи, явно не внесені в станція може керувати мобільною станцією (за список або властиві заявленому варіанту здійсдопомогою МАВОРМ), запускаючи PSMMM, коли нення. порядок останніх повідомлених виміряних рівнів Незважаючи на те, що даний винахід був опипілот-сигналів змінюється під час тривалості пакесаний з посиланням на конкретні варіанти здійсту прямого додаткового каналу. PSMMM містить нення, потрібно розуміти, що варіанти здійснення рівень пілот-сигналу і ранг пілот-сигналу, які переносять ілюстративний характер і що рамки винадаються в звіті, пронумеровані з посиланням на ходу не обмежені цими варіантами здійснення. останнє SMM. Можливо здійснення множини змін, модифікацій, 17 86364 18 доповнень і удосконалень до описаних вище варіють в рамки винаходу, деталізованого в нижченаантів здійснення. Передбачається, що ці зміни, веденій формулі винаходу. модифікації, доповнення і удосконалення попада 19 86364 20 21 Комп’ютерна верстка А. Рябко 86364 Підписне 22 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
