Система передачі даних по аналоговій радіорелейній лінії “еврика-ввв”

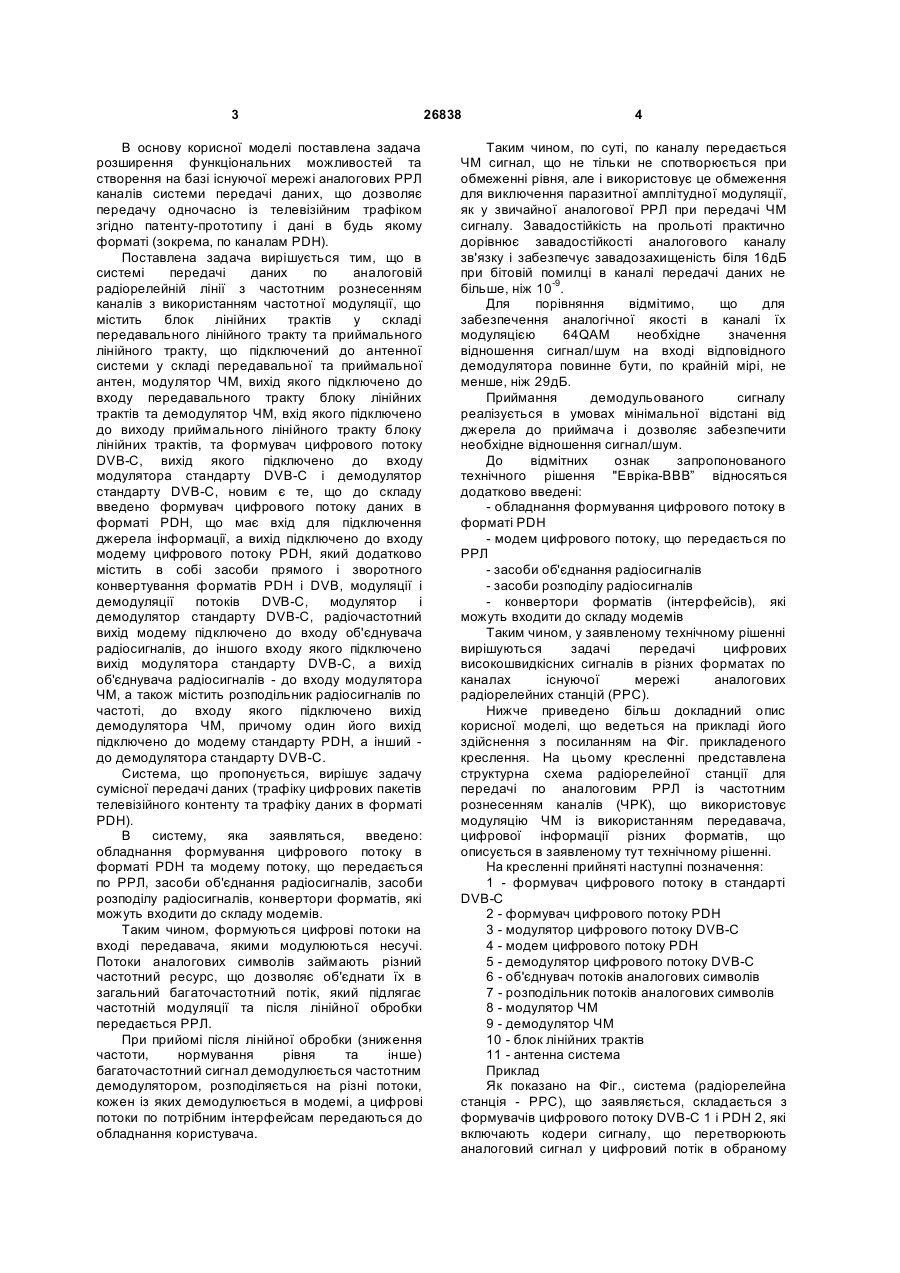

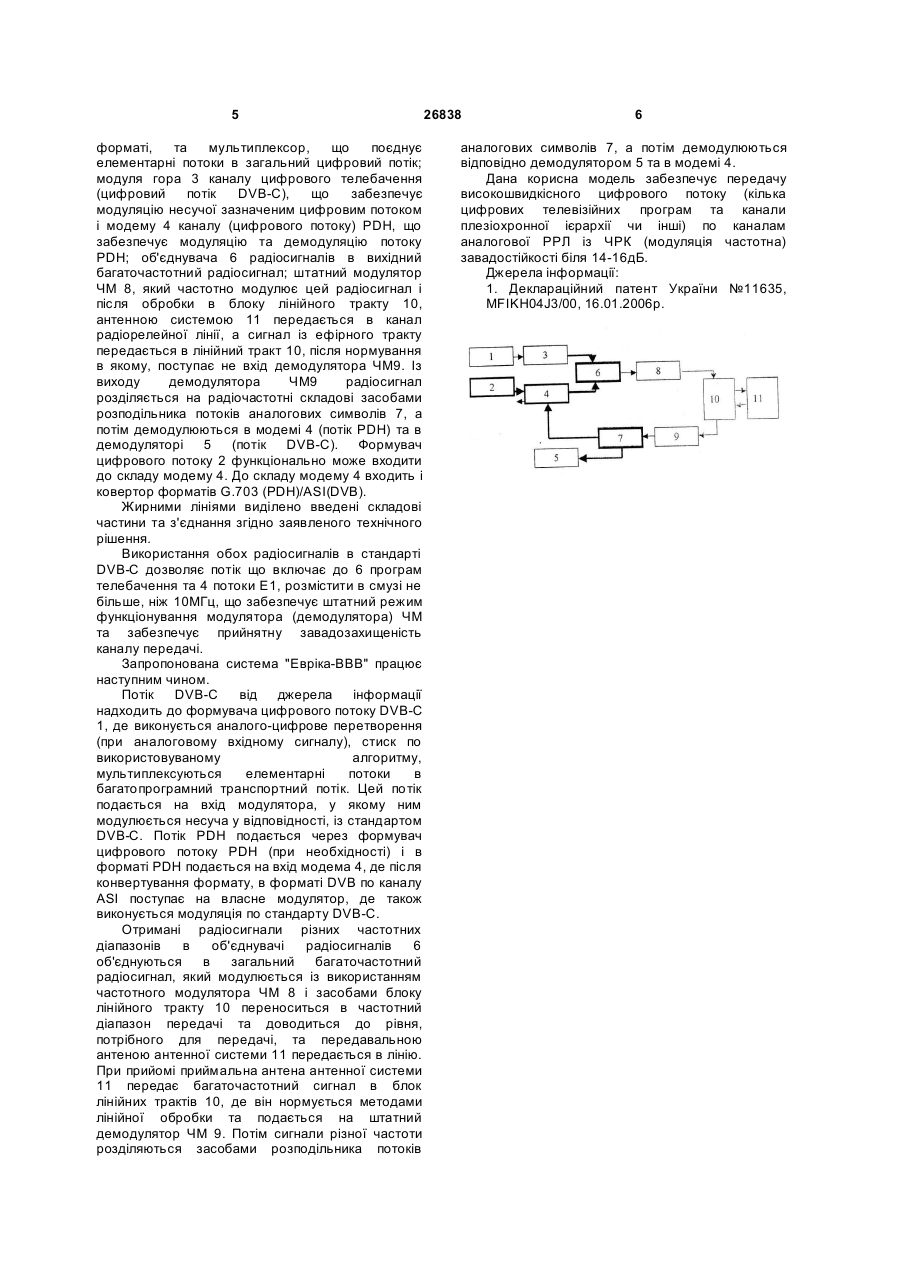

Система передачі даних по аналоговій радіорелейній лінії з частотним рознесенням каналів з використанням частотної модуляції, що містить блок лінійних трактів у складі передавального лінійного тракту та приймального лінійного тракту, що підключений до антенної системи у складі передавальної та приймальної антен, модулятор ЧМ, вихід якого підключено до входу передавального тракту блока лінійних трактів, та демодулятор ЧМ, вхід якого підключено U 2 (19) 1 3 В основу корисної моделі поставлена задача розширення функціональних можливостей та створення на базі існуючої мережі аналогових РРЛ каналів системи передачі даних, що дозволяє передачу одночасно із телевізійним трафіком згідно патенту-прототипу і дані в будь якому форматі (зокрема, по каналам PDH). Поставлена задача вирішується тим, що в системі передачі даних по аналоговій радіорелейній лінії з частотним рознесенням каналів з використанням частотної модуляції, що містить блок лінійних трактів у складі передавального лінійного тракту та приймального лінійного тракту, що підключений до антенної системи у складі передавальної та приймальної антен, модулятор ЧМ, вихід якого підключено до входу передавального тракту блоку лінійних трактів та демодулятор ЧМ, вхід якого підключено до виходу приймального лінійного тракту блоку лінійних трактів, та формувач цифрового потоку DVB-C, вихід якого підключено до входу модулятора стандарту DVB-C і демодулятор стандарту DVB-C, новим є те, що до складу введено формувач цифрового потоку даних в форматі PDH, що має вхід для підключення джерела інформації, а вихід підключено до входу модему цифрового потоку PDH, який додатково містить в собі засоби прямого і зворотного конвертування форматів PDH і DVB, модуляції і демодуляції потоків DVB-C, модулятор і демодулятор стандарту DVB-С, радіочастотний вихід модему підключено до входу об'єднувача радіосигналів, до іншого входу якого підключено вихід модулятора стандарту DVB-C, а вихід об'єднувача радіосигналів - до входу модулятора ЧМ, а також містить розподільник радіосигналів по частоті, до входу якого підключено вихід демодулятора ЧМ, причому один його вихід підключено до модему стандарту PDH, а інший до демодулятора стандарту DVB-C. Система, що пропонується, вирішує задачу сумісної передачі даних (трафіку цифрових пакетів телевізійного контенту та трафіку даних в форматі PDH). В систему, яка заявляться, введено: обладнання формування цифрового потоку в форматі PDH та модему потоку, що передається по РРЛ, засоби об'єднання радіосигналів, засоби розподілу радіосигналів, конвертори форматів, які можуть входити до складу модемів. Таким чином, формуються цифрові потоки на вході передавача, якими модулюються несучі. Потоки аналогових символів займають різний частотний ресурс, що дозволяє об'єднати їх в загальний багаточастотний потік, який підлягає частотній модуляції та після лінійної обробки передається РРЛ. При прийомі після лінійної обробки (зниження частоти, нормування рівня та інше) багаточастотний сигнал демодулюється частотним демодулятором, розподіляється на різні потоки, кожен із яких демодулюється в модемі, а цифрові потоки по потрібним інтерфейсам передаються до обладнання користувача. 26838 4 Таким чином, по суті, по каналу передається ЧМ сигнал, що не тільки не спотворюється при обмеженні рівня, але і використовує це обмеження для виключення паразитної амплітудної модуляції, як у звичайної аналогової РРЛ при передачі ЧМ сигналу. Завадостійкість на прольоті практично дорівнює завадостійкості аналогового каналу зв'язку і забезпечує завадозахищеність біля 16дБ при бітовій помилці в каналі передачі даних не більше, ніж 10-9. Для порівняння відмітимо, що для забезпечення аналогічної якості в каналі їх модуляцією 64QAM необхідне значення відношення сигнал/шум на вході відповідного демодулятора повинне бути, по крайній мірі, не менше, ніж 29дБ. Приймання демодульованого сигналу реалізується в умовах мінімальної відстані від джерела до приймача і дозволяє забезпечити необхідне відношення сигнал/шум. До відмітних ознак запропонованого технічного рішення "Евріка-ВВВ” відносяться додатково введені: - обладнання формування цифрового потоку в форматі PDH - модем цифрового потоку, що передається по РРЛ - засоби об'єднання радіосигналів - засоби розподілу радіосигналів - конвертори форматів (інтерфейсів), які можуть входити до складу модемів Таким чином, у заявленому технічному рішенні вирішуються задачі передачі цифрових високошвидкісних сигналів в різних форматах по каналах існуючої мережі аналогових радіорелейних станцій (РРС). Нижче приведено більш докладний опис корисної моделі, що ведеться на прикладі його здійснення з посиланням на Фіг. прикладеного креслення. На цьому кресленні представлена структурна схема радіорелейної станції для передачі по аналоговим РРЛ із частотним рознесенням каналів (ЧРК), що використовує модуляцію ЧМ із використанням передавача, цифрової інформації різних форматів, що описується в заявленому тут технічному рішенні. На кресленні прийняті наступні позначення: 1 - формувач цифрового потоку в стандарті DVB-C 2 - формувач цифрового потоку PDH 3 - модулятор цифрового потоку DVB-C 4 - модем цифрового потоку PDH 5 - демодулятор цифрового потоку DVB-C 6 - об'єднувач потоків аналогових символів 7 - розподільник потоків аналогових символів 8 - модулятор ЧМ 9 - демодулятор ЧМ 10 - блок лінійних трактів 11 - антенна система Приклад Як показано на Фіг., система (радіорелейна станція - РРС), що заявляється, складається з формувачів цифрового потоку DVB-C 1 і PDH 2, які включають кодери сигналу, що перетворюють аналоговий сигнал у цифровий потік в обраному 5 форматі, та мультиплексор, що поєднує елементарні потоки в загальний цифровий потік; модуля гора 3 каналу цифрового телебачення (цифровий потік DVB-C), що забезпечує модуляцію несучої зазначеним цифровим потоком і модему 4 каналу (цифрового потоку) PDH, що забезпечує модуляцію та демодуляцію потоку PDH; об'єднувача 6 радіосигналів в вихідний багаточастотний радіосигнал; штатний модулятор ЧМ 8, який частотно модулює цей радіосигнал і після обробки в блоку лінійного тракту 10, антенною системою 11 передається в канал радіорелейної лінії, а сигнал із ефірного тракту передається в лінійний тракт 10, після нормування в якому, поступає не вхід демодулятора ЧМ9. Із виходу демодулятора ЧМ9 радіосигнал розділяється на радіочастотні складові засобами розподільника потоків аналогових символів 7, а потім демодулюються в модемі 4 (потік PDH) та в демодуляторі 5 (потік DVB-C). Формувач цифрового потоку 2 функціонально може входити до складу модему 4. До складу модему 4 входить і ковертор форматів G.703 (PDH)/ASI(DVB). Жирними лініями виділено введені складові частини та з'єднання згідно заявленого технічного рішення. Використання обох радіосигналів в стандарті DVB-C дозволяє потік що включає до 6 програм телебачення та 4 потоки Е1, розмістити в смузі не більше, ніж 10МГц, що забезпечує штатний режим функціонування модулятора (демодулятора) ЧМ та забезпечує прийнятну завадозахищеність каналу передачі. Запропонована система "Евріка-ВВВ" працює наступним чином. Потік DVB-C від джерела інформації надходить до формувача цифрового потоку DVB-C 1, де виконується аналого-цифрове перетворення (при аналоговому вхідному сигналу), стиск по використовуваному алгоритму, мультиплексуються елементарні потоки в багатопрограмний транспортний потік. Цей потік подається на вхід модулятора, у якому ним модулюється несуча у відповідності, із стандартом DVB-C. Потік PDH подається через формувач цифрового потоку PDH (при необхідності) і в форматі PDH подається на вхід модема 4, де після конвертування формату, в форматі DVB по каналу ASI поступає на власне модулятор, де також виконується модуляція по стандарту DVB-C. Отримані радіосигнали різних частотних діапазонів в об'єднувачі радіосигналів 6 об'єднуються в загальний багаточастотний радіосигнал, який модулюється із використанням частотного модулятора ЧМ 8 і засобами блоку лінійного тракту 10 переноситься в частотний діапазон передачі та доводиться до рівня, потрібного для передачі, та передавальною антеною антенної системи 11 передається в лінію. При прийомі приймальна антена антенної системи 11 передає багаточастотний сигнал в блок лінійних трактів 10, де він нормується методами лінійної обробки та подається на штатний демодулятор ЧМ 9. Потім сигнали різної частоти розділяються засобами розподільника потоків 26838 6 аналогових символів 7, а потім демодулюються відповідно демодулятором 5 та в модемі 4. Дана корисна модель забезпечує передачу високошвидкісного цифрового потоку (кілька цифрових телевізійних програм та канали плезіохронної ієрархії чи інші) по каналам аналогової РРЛ із ЧРК (модуляція частотна) завадостійкості біля 14-16дБ. Джерела інформації: 1. Деклараційний патент України №11635, MFIKH04J3/00, 16.01.2006р.
