Грейфер
Номер патенту: 86363
Опубліковано: 27.04.2009
Автори: Яременко Володимир Анатольович, Ясиновський Олександр Михайлович
Формула / Реферат
Грейфер, що містить верхню траверсу, рухому відносно неї нижню траверсу та ковші, що не замикаються, які шарнірно з'єднані з верхньою траверсою за допомогою штанг та з нижньою траверсою за допомогою тяг, який відрізняється тим, що кожен з ковшів з’єднаний з верхньою та нижньою траверсою за допомогою закріплених на кінцях згаданих траверс двох штанг та двох тяг відповідно, при цьому штанги і тяги шарнірно закріплені всередині ковшів, а їх шарнірні закріплення, які знаходяться по один бік траверс, знаходяться в одній вертикальній площині.
Текст

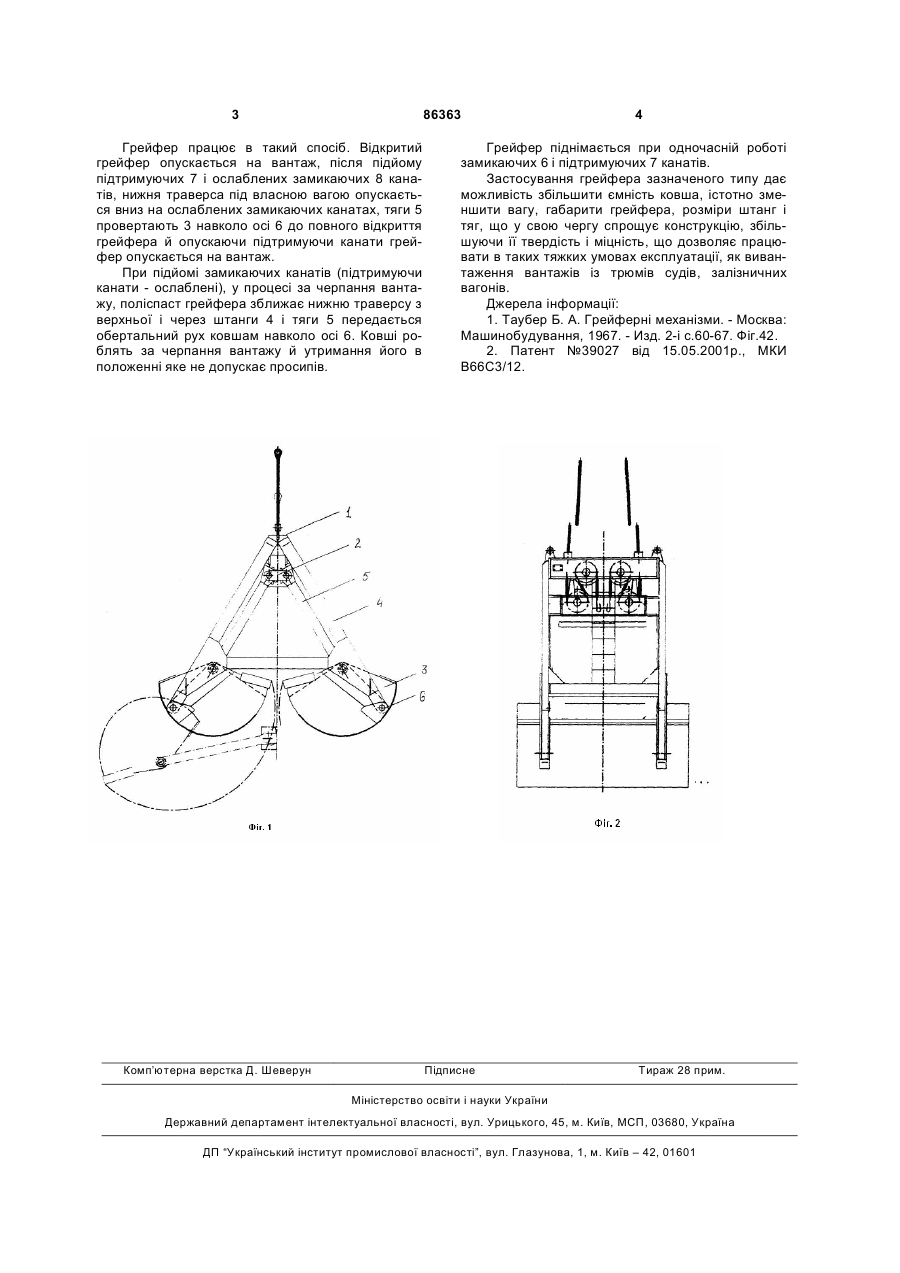

Грейфер, що містить верхню траверсу, рухому відносно неї нижню траверсу та ковші, що не замикаються, які шарнірно з'єднані з верхньою траверсою за допомогою штанг та з нижньою траверсою за допомогою тяг, який відрізняється тим, що кожен з ковшів з’єднаний з верхньою та нижньою траверсою за допомогою закріплених на кінцях згаданих траверс двох штанг та двох тяг відповідно, при цьому штанги і тяги шарнірно закріплені всередині ковшів, а їх шарнірні закріплення, які знаходяться по один бік траверс, знаходяться в одній вертикальній площині. (19) (21) a200506771 (22) 11.07.2005 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) ЯСІНОВСЬКИЙ ОЛЕКСАНДР МИХАЙЛОВИЧ, UA, ЯРЕМЕНКО ВОЛОДИМИР АНАТОЛЬОВИЧ, UA (73) ОДЕСЬКИЙ НАЦІОНАЛЬНИЙ МОРСЬКИЙ УНІВЕРСИТЕТ, UA (56) Таубер Б. А. Грейферные механизмы: Теория, расчет и конструкции. - М.: Машиностроение, 1967. - С. 60-61. UA 39027 A, 15.05.2001 UA 45375 C2, 15.04.2002 3 86363 Грейфер працює в такий спосіб. Відкритий грейфер опускається на вантаж, після підйому підтримуючих 7 і ослаблених замикаючих 8 канатів, нижня траверса під власною вагою опускається вниз на ослаблених замикаючих канатах, тяги 5 провертають 3 навколо осі 6 до повного відкриття грейфера й опускаючи підтримуючи канати грейфер опускається на вантаж. При підйомі замикаючих канатів (підтримуючи канати - ослаблені), у процесі за черпання вантажу, поліспаст грейфера зближає нижню траверсу з верхньої і через штанги 4 і тяги 5 передається обертальний рух ковшам навколо осі 6. Ковші роблять за черпання вантажу й утримання його в положенні яке не допускає просипів. Комп’ютерна верстка Д. Шеверун 4 Грейфер піднімається при одночасній роботі замикаючих 6 і підтримуючих 7 канатів. Застосування грейфера зазначеного типу дає можливість збільшити ємність ковша, істотно зменшити вагу, габарити грейфера, розміри штанг і тяг, що у свою чергу спрощує конструкцію, збільшуючи її твердість і міцність, що дозволяє працювати в таких тяжких умовах експлуатації, як вивантаження вантажів із трюмів судів, залізничних вагонів. Джерела інформації: 1. Таубер Б. А. Грейферні механізми. - Москва: Машинобудування, 1967. - Изд. 2-і с.60-67. Фіг.42. 2. Патент №39027 від 15.05.2001р., МКИ В66С3/12. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGrab
Автори англійськоюYasinovskyi Oleksandr Mykhailovych, Yaremenko Volodymyr Anatoliiovych
Назва патенту російськоюГрейфер
Автори російськоюЯсиновский Александр Михайлович, Яременко Владимир Анатольевич
МПК / Мітки
МПК: B66C 3/00
Мітки: грейфер
Код посилання
<a href="https://ua.patents.su/2-86363-grejjfer.html" target="_blank" rel="follow" title="База патентів України">Грейфер</a>
Грейфер
Номер патенту: 39027
Опубліковано: 15.05.2001
Автор: Яхніс Володимир Григорович
МПК: B66C 3/00
Мітки: грейфер
Формула / Реферат:
Грейфер, який має верхню траверсу і рухому відносно неї нижню траверсу, які зв'язані із щелепами, що не замикаються, причому зовнішні тильні поверхні щелеп, що не замикаються, зв'язані з верхньою траверсою за допомогою штанг, а їх внутрішні верхні поверхні зв'язані з нижньою траверсою за допомогою важелів шарнірне, який відрізняється тим, що верхні кінці штанг жорстко зв'язані з верхньою траверсою.
Грейфер
Номер патенту: 16749
Опубліковано: 15.08.2006
Автори: Карсський Олег Володимирович, Клочков Максим Олександрович, Карсський Дмитро Олегович
МПК: B66C 3/00
Мітки: грейфер
Формула / Реферат:
Грейфер, що містить щелепи, шарнірно зв'язані між собою траверсою, і верхню головку, шарнірно зв'язану з щелепами штангами, а верхня головка і траверса зв'язані трособлочною системою (поліспастом), який відрізняється тим, що грейфер постачено важелями, оснащеними блоками і шарнірно з'єднаними з траверсою і центрами обертання щелеп, а блоки запасовано замикаючими канатами в систему блокових обойм верхньої головки і траверси, штанги шарнірно...
Грейфер
Номер патенту: 37883
Опубліковано: 10.12.2008
Автори: Карсський Олег Володимирович, Карсський Дмитро Олегович
МПК: B66C 3/00
Мітки: грейфер
Формула / Реферат:
Грейфер, що містить дві щелепи, штанги, важелі, верхню головку, трособлочну систему, замикаючі канати, підйомні канати, відхиляючі блоки, при цьому до днищ щелеп прикріплені вушка для кріплення підйомних канатів, що огинають задні краї щелеп і проходять через відхиляючі блоки верхньої головки, фіксатори, який відрізняється тим, що штанги шарнірно приєднані до верхньої головки і осей повороту щелеп, важелі шарнірно сполучені нижніми кінцями із...
Грейфер для легкосипучих вантажів
Номер патенту: 49860
Опубліковано: 15.10.2002
Автори: Давидов Олег Петрович, Крижановський Вячеслав Васильович
МПК: B66C 3/00
Мітки: грейфер, вантажів, легкосипучих
Формула / Реферат:
1. Грейфер для легкосипучих вантажів, який містить головку, траверсу, раму, ковші, приєднані з можливістю повороту до рами і за допомогою тяг - до траверси, який відрізняється тим, що бічні стінки рами виконані у вигляді бумеранга випуклістю догори і з можливістю розташування їх, коли грейфер зачинено, поміж бічними стінками ковшів і паралельно цим стінкам.2. Грейфер за п. 1, який відрізняється тим, що нижні кромки бічних стінок рами,...
Грейфер для легкосипких вантажів
Номер патенту: 45375
Опубліковано: 15.04.2002
Автори: Безрученко Володимир Трифонович, Крижановський Вячеслав Васильович, Денисенко Володимир Вікторович, Давидов Олег Петрович
МПК: B66C 3/00
Мітки: вантажів, грейфер, легкосипких
Формула / Реферат:
1. Грейфер для легкосипких вантажів, який містить головку, до якої шарнірно приєднані штанги, які взаємодіють між собою і до кінців яких з можливістю повороту приєднані ковші, траверсу, яка шарнірно з'єднана за допомогою тяг з ковшами, та пристрій синхронізації повороту ковшів, який відрізняється тим, що його обладнано рамою, встановленою з можливістю вертикального переміщення відносно головки та траверси і шарнірно з'єднаною з...
