Регулятор норми висіву сипких матеріалів

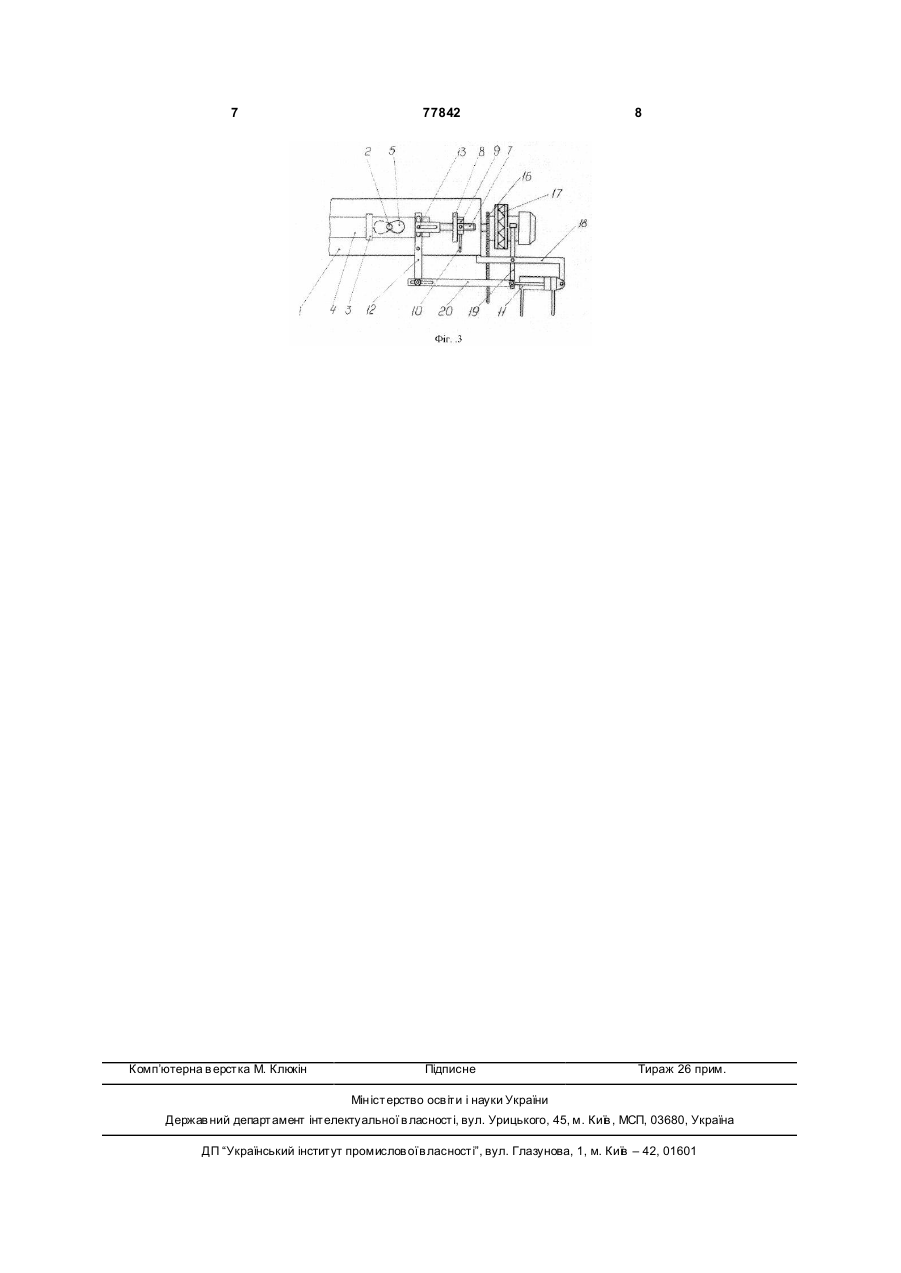

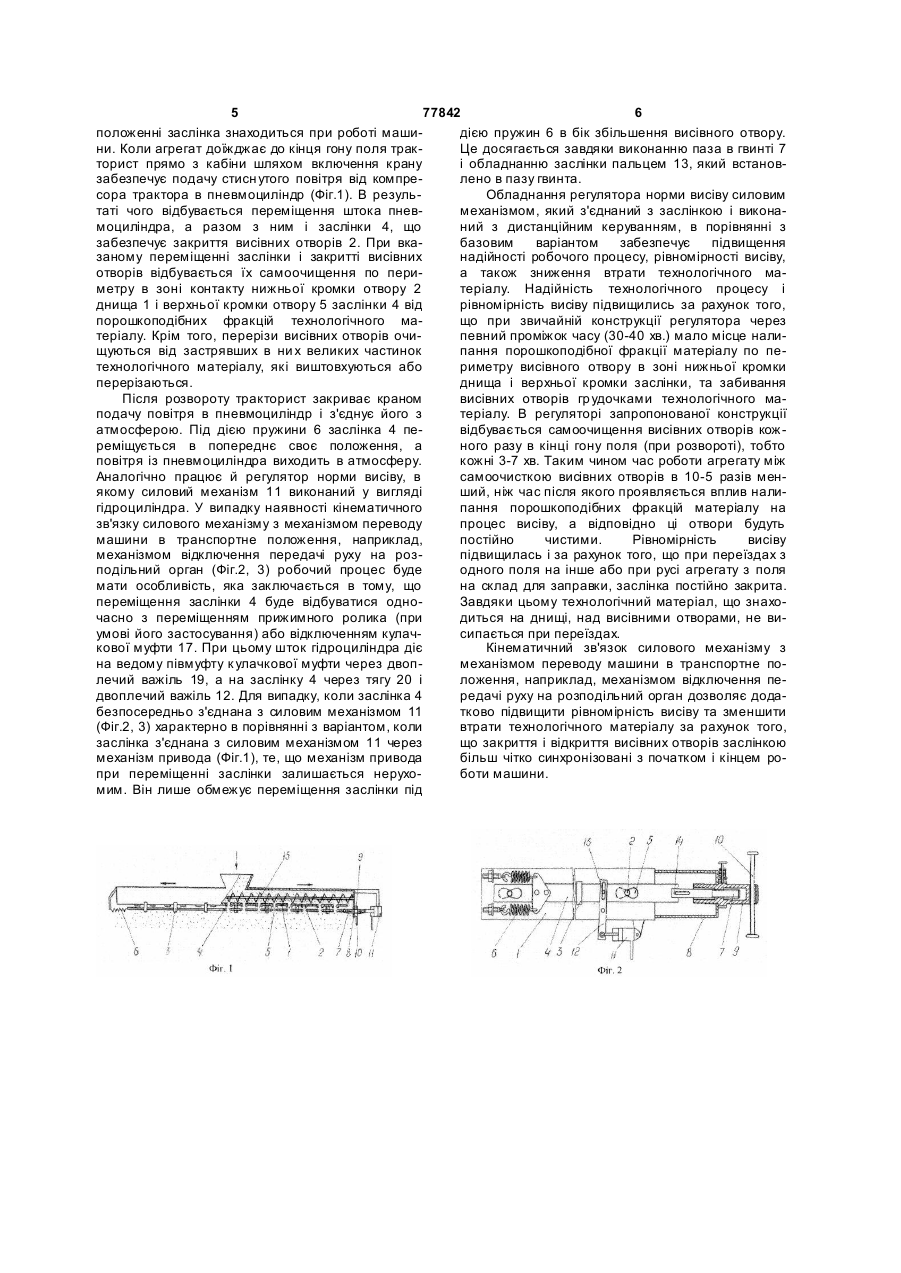

1. Регулятор норми висіву сипких матеріалів, що має виконані в днищі кожуха висівні отвори, під якими встановлено заслінку, що обладнана з одного кінця механізмом приводу, вільний від механізму приводу кінець заслінки кінематично зв'язаний з кожухом через пружини розтягу, який відрізняє ться тим, що регулятор додатково обладнаний силовим механізмом, наприклад пневмоциліндром, який кінематично з’єднаний з заслінкою із можливістю її переміщення в бік закриття висівних отворів і виконаний з можливістю дистанційного керування. 2. Регулятор за п. 1, який відрізняється тим, що для дистанційного керування силовий механізм кінематично з'єднаний з механізмом переводу машини в транспортне положення, наприклад механізмом відключення передачі руху на розподільчий орган для одночасної зупинки розподільчого органа і закриття висівних отворів. Винахід відноситься до сільськогосподарського машинобудування, а більш детально до регуляторів норми висіву сипких технологічних матеріалів, що може бути застосований в сівалках, як для поверхневого, так і внутрішньогрунтового внесення мінеральних добрив, хіммеліорантів і сівби зернових культур. Відомий регулятор норми висіву сипких матеріалів, що має виконані в днищі кожуха висівні отвори, під якими встановлено заслінку, що обладнана з одного кінця механізмом приводу, а вільний від механізму привода кінець заслінки кінематично зв'язаний з кожухом через пружини розтягу. Даний пристрій найбільш близький по технічній суті до заявляємого і тому прийнятий за прототип. [А. с. №959662, СРСР МПК А01С15/00]. Недоліком відомого пристрою є низька надійність робочого процесу (висіву) та значна нерівномірність висіву. Причиною вказаних недоліків є те, що при висіві сипких матеріалів, висівні отвори в зоні контакту нижньої кромки отвору днища і верхньої кромки отвору заслінки, забиваються порошкоподібною фракцією, що міститься в добривах. Вказана зона висівного отвору ніби то обростає порошкоподібною фракцією сипкого матеріалу. В результаті цього зменшується живий переріз висівного отвору, а відповідно порушується норма висіву. Усун ути цей недолік можливо установкою над висівними отворами або під ними чистиків, що обертаються, неможливо, бо вони будуть очищувати ли ше зовнішню кромку висівного отвору. Встановлення чистиків з зворотно-поступальним рухом значно ускладнить конструкцію із-за наявності складної конструкції їх привода. Слід також зазначити, що такий привод буде мати низьку надійність роботи при висіві агресивних матеріалів (мінеральних добрив). Крім того, важко забезпечити чистиком очистку висівного отвор у по всьому периметру його живого перерізу. При висіві малих доз мінеральних добрив висівні отвори забиваються крупними частинками технологічного матеріалу. В машинах з таким регулятором норми висіву (після вимкнення розподільчого органу) на поворотній полосі, або при переїзді на інше поле має місце самопливність сипкого технологічного ма (19) UA (11) 77842 (13) (21) a200501781 (22) 25.02.2005 (24) 15.01.2007 (46) 15.01.2007, Бюл. № 1, 2007 р. (72) Адамчук Валерій Васильович, Мойсеєнко Володимир Костянтинович, Сікун Андрій Сергійович (73) НАЦІОН АЛЬНИЙ НАУКОВИЙ ЦЕНТР "ІНСТИТУТ МЕХАНІЗАЦІЇ І ЕЛЕКТРИФІКАЦІЇ СІЛЬСЬКОГО ГОСПОДАРСТВА" УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ Н АУК (56) SU 959662, 28.09.1982 SU 1535417, 15.01.1990 RU 2093000, 20.10.1997 SU 1759281, 07.09.1992 US 4251014, 17.02.1981 FR 2546026, 23.11.1984 SU 1029862, 23.07.1983 SU 586861, 19.01.1978 C2 1 3 77842 4 теріалу через висівні отвори, а це призводить до виконання. Останнє визначається конструкцією втрати матеріалу та погіршення якості його механізму переміщення. Так у випадку висіву нерозсівання на поворотних смугах. агресивних матеріалів (наприклад зерно), коли Задачею винаходу є створення конструкції ремеханізм привода виконується відкритим, заслінка гулятора норми висіву, яка б забезпечила 4 може бути з'єднана з силовим механізмом 11 підвищення надійності робочого процесу та через механізм привода (Фіг.1). У випадку висіву рівномірності висіву, а також знизила втрати техагресивних матеріалів (наприклад мінеральних нологічного матеріалу. добрив) механізм привода виконується захищеним Поставлена задача вирішується завдяки тому, від агресивного середовища (Фіг.2), тому доцільно що регулятор норми висіву сипких те хнологічних з'єднувати заслінку з силовим механізмом 11 чематеріалів, що має виконані в днищі кожуха висівні рез двоплечий важіль 12, що шарнірно отвори, під якими встановлено заслінку, що обзакріплюється до днища 1, причому один його ладнана з одного кінця механізмом приводу, а кінець з'єднаний з силовим механізмом 11, а друвільний від механізму привода кінець заслінки гий має паз в якому встановлено палець 13 кінематично зв'язаний з кожухом через пружини заслінки 4 з можливістю переміщення. В такому розтягу, відрізняється тим, що з метою підвищення випадку гвинт 7 також виконується з пазом в якому надійності робочого процесу та рівномірності встановлено палець 14 заслінки 4 з можливістю висіву, а також зниження втрат те хнологічного мапоздовжнього переміщення. теріалу, регулятор додатково обладнаний силовим Силовий механізм 11 може мати кінематичний механізмом, наприклад, пневмоциліндром, для зв'язок з механізмом переводу машини в транспереміщення заслінки в бік закриття висівних отпортне положення, яка може мати різну форму ворів, який кінематично зв'язаний з заслінкою і виконання, наприклад, механізм відключення певиконаний з дистанційним керуванням. редачі руху на розподільний орган 15, що устаЗавдяки цьому забезпечується закриття новлений над днищем 1. При використанні регулязаслінкою висівних отворів в наслідок чого тора норми висіву на сівалках з приводом підвищується надійність робочого процесу та робочого органу від ходового колеса через прирівномірність висіву, а також знижуються втрати жимний ролик (не показало) доцільно силовий технологічного матеріалу. механізм виконувати у вигляді гідроциліндра двоКрім того, силовий механізм кінематично сторонньої дії (Фіг.2), при цьому підключення позв'язаний з механізмом переводу машини в трансдачі масла від гідросистеми трактора до останньопортне положення, наприклад, механізмом виклюго виконується паралельно підключенню подачі чення передачі руху на розподільчий орган для масла до гідроциліндра переміщення прижимного одночасної зупинки розподільчого органу і закритролика. У випадку застосування привода розтя висівних отворів заслінкою. подільного органа 15 від ходового колеса через Приклад реалізації регулятора норми висіву ланцюгову передачу 16 (Фіг.3) та кулачкову муфту сипких матеріалів показано на кресленнях, де: 17 доцільно використовувати для відключення Фіг.1 - загальний вид регулятора норми висіву останнього муфту 17. При такому конструктивному сипких матеріалів, коли силовий механізм виконавиконанні силовий механізм 11 встановлюється на ний у вигляді пневмоциліндра; кронштейні 18, котрий іншим своїм кінцем Фіг.2 - загальний вид регулятора норми висіву закріплений до кожуху. На кронштейні 18 шарнірно сипких матеріалів, коли силовий механізм виконазакріплений двоплечий важіль 19, один з кінців ний у вигляді гідроциліндра односторонньої дії якого з'єднаний з силовим механізмом, а інший (вид знизу); має контакт з веденою півмуфтою. Заслінка 4 Фіг.3 - загальний вигляд регулятора норми з'єднана з силовим механізмом 11 через тягу 20 з висіву сипких матеріалів, коли силовий механізм пазом, котра в свою чергу з'єднана з двоплечим виконаний у вигляді гідроциліндра двохсторонньої важелем 12. Останній шарнірно закріплений до дії і одночасно служить механізмом керування днища 1, на вільному кінці він має паз в якому приводом розподільчого органу (вид знизу). встановлено палець 13 заслінки 4 з можливістю Регулятор норми висіву сипких матеріалів переміщення. Гвинт 7 також виконаний з пазом, в складається з днища 1 (Фіг.1) кожуха, в якому виякому встановлений той же палець 13. При такій конані висівні отвори 2. Під отворами 2 в направконструкції забезпечується і кінематичний з'вязок ляючих 3 установлено заслінку 4 з висівними отсилового механізму 11 з механізмом відключення ворами 5. Один кінець регулювальної заслінки 4 передачі руху на розподільний орган 15, оскільки в зв'язаний з кожухом через пружини розтягу 6, а даному випадку силовий механізм 11 служить оддругий - обладнаний механізмом приводу. Осночасно і механізмом відключення передачі руху танній виконаний у вигляді гвинта 7, який вільно (з на розподільний орган. можливістю поздовжнього переміщення) установВ машинах для внутрішньогрунтового внесенлений в отворі кронштейну 8, що закріплений до ня сипких матеріалів функціональний зв'язок сиднища 1, та обладнаний гайкою 9 з воротком 10. лового механізму з механізмом переводу машини Ме ханізм привода з'єднаний з силовим мев транспортне положення, може бути виконана і як ханізмом 11, який може мати різну форму викозв'язок з механізмом підйому ґр унтообробних орнання, наприклад, у вигляді пневмоциліндра ганів (не показано). (Фіг.1), або у вигляді гідроциліндра (Фіг.2). Обидві Працює регулятор норми висіву сипких маформи виконання силового механізму рівнозначні. теріалів наступним чином. Шляхом переміщення Кінематичний зв’язок силового механізму 11 з заслінки 4 за допомогою механізму її привода заслінкою 4 може мати також різне конструктивне встановлюється необхідна норма висіву. В такому 5 77842 6 положенні заслінка знаходиться при роботі машидією пружин 6 в бік збільшення висівного отвору. ни. Коли агрегат доїжджає до кінця гону поля тракЦе досягається завдяки виконанню паза в гвинті 7 торист прямо з кабіни шляхом включення крану і обладнанню заслінки пальцем 13, який встановзабезпечує подачу стисн утого повітря від компрелено в пазу гвинта. сора трактора в пневмоциліндр (Фіг.1). В резульОбладнання регулятора норми висіву силовим таті чого відбувається переміщення штока пневмеханізмом, який з'єднаний з заслінкою і виконамоциліндра, а разом з ним і заслінки 4, що ний з дистанційним керуванням, в порівнянні з забезпечує закриття висівних отворів 2. При вкабазовим варіантом забезпечує підвищення заному переміщенні заслінки і закритті висівних надійності робочого процесу, рівномірності висіву, отворів відбувається їх самоочищення по периа також зниження втрати технологічного маметру в зоні контакту нижньої кромки отвору 2 теріалу. Надійність технологічного процесу і днища 1 і верхньої кромки отвору 5 заслінки 4 від рівномірність висіву підвищились за рахунок того, порошкоподібних фракцій технологічного мащо при звичайній конструкції регулятора через теріалу. Крім того, перерізи висівних отворів очипевний проміжок часу (30-40 хв.) мало місце налищуються від застрявших в ни х великих частинок пання порошкоподібної фракції матеріалу по петехнологічного матеріалу, які виштовхуються або риметру висівного отвору в зоні нижньої кромки перерізаються. днища і верхньої кромки заслінки, та забивання Після розвороту тракторист закриває краном висівних отворів гр удочками технологічного маподачу повітря в пневмоциліндр і з'єднує його з теріалу. В регуляторі запропонованої конструкції атмосферою. Під дією пружини 6 заслінка 4 певідбувається самоочищення висівних отворів кож реміщується в попереднє своє положення, а ного разу в кінці гону поля (при розвороті), тобто повітря із пневмоциліндра виходить в атмосферу. кожні 3-7 хв. Таким чином час роботи агрегату між Аналогічно працює й регулятор норми висіву, в самоочисткою висівних отворів в 10-5 разів менякому силовий механізм 11 виконаний у вигляді ший, ніж час після якого проявляється вплив налигідроциліндра. У випадку наявності кінематичного пання порошкоподібних фракцій матеріалу на зв'язку силового механізму з механізмом переводу процес висіву, а відповідно ці отвори будуть машини в транспортне положення, наприклад, постійно чистими. Рівномірність висіву механізмом відключення передачі руху на розпідвищилась і за рахунок того, що при переїздах з подільний орган (Фіг.2, 3) робочий процес буде одного поля на інше або при русі агрегату з поля мати особливість, яка заключається в тому, що на склад для заправки, заслінка постійно закрита. переміщення заслінки 4 буде відбуватися одноЗавдяки цьому технологічний матеріал, що знахочасно з переміщенням прижимного ролика (при диться на днищі, над висівними отворами, не виумові його застосування) або відключенням кулачсипається при переїздах. кової муфти 17. При цьому шток гідроциліндра діє Кінематичний зв'язок силового механізму з на ведому півмуфту к улачкової муфти через двопмеханізмом переводу машини в транспортне полечий важіль 19, а на заслінку 4 через тягу 20 і ложення, наприклад, механізмом відключення педвоплечий важіль 12. Для випадку, коли заслінка 4 редачі руху на розподільний орган дозволяє додабезпосередньо з'єднана з силовим механізмом 11 тково підвищити рівномірність висіву та зменшити (Фіг.2, 3) характерно в порівнянні з варіантом, коли втрати технологічного матеріалу за рахунок того, заслінка з'єднана з силовим механізмом 11 через що закриття і відкриття висівних отворів заслінкою механізм привода (Фіг.1), те, що механізм привода більш чітко синхронізовані з початком і кінцем ропри переміщенні заслінки залишається нерухоботи машини. мим. Він лише обмежує переміщення заслінки під 7 Комп’ютерна в ерстка М. Клюкін 77842 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
