Курильний виріб, який має зовнішню обгортку з вирізом

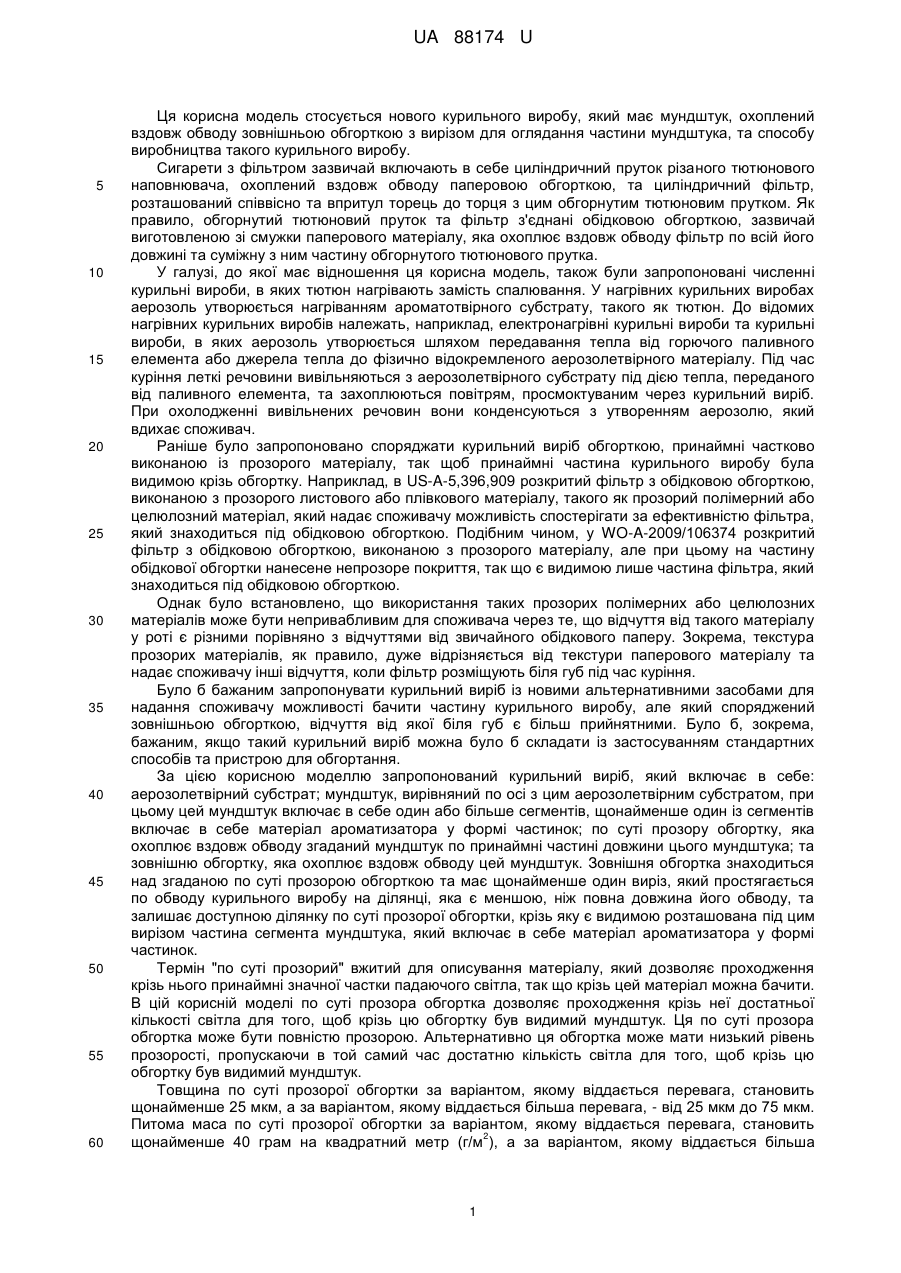

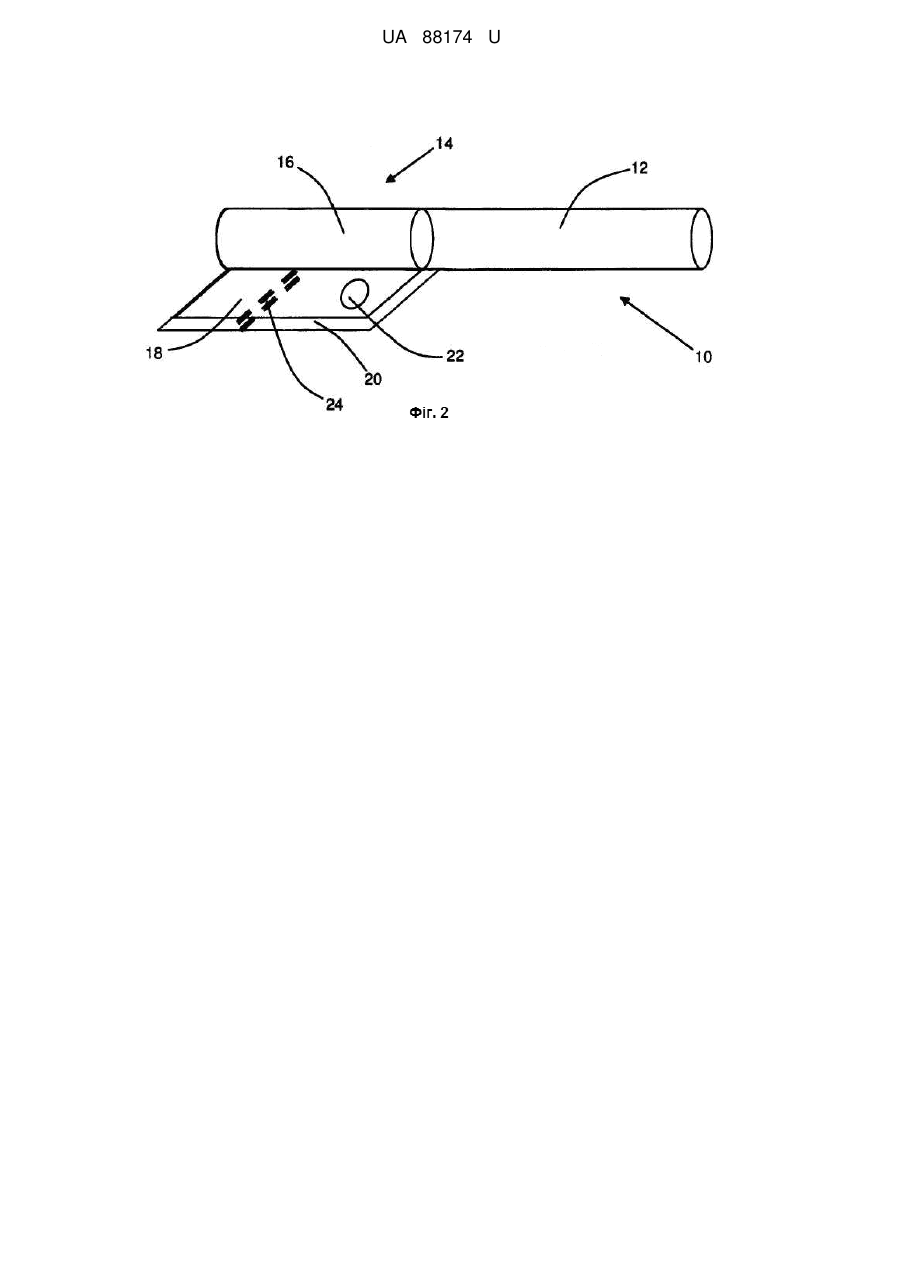

Реферат: Курильний виріб, який включає в себе: аерозолетвірний субстрат; мундштук, який є співвісним зі згаданим аерозолетвірним субстратом і який включає в себе один або більше сегментів, причому щонайменше один сегмент являє собою фільтрувальний сегмент, що включає в себе матеріал ароматизатора у формі частинок; суттєвою мірою прозору обгортку, яка охоплює мундштук вздовж його обводу на принаймні частині його довжини; та зовнішню обгортку, яка охоплює мундштук вздовж його обводу, яка перекриває згадану суттєвою мірою прозору обгортку та має щонайменше один виріз, який простягається по обводу курильного виробу менше ніж на повну довжину обводу курильного виробу та залишає відкритою ділянку суттєвою мірою прозорої обгортки, крізь яку є видимою розташована під нею частина фільтрувального сегмента, що включає в себе матеріал ароматизатора у формі частинок, згаданого мундштука. UA 88174 U (33) Код держави-учасниці EP UA 88174 U UA 88174 U 5 10 15 20 25 30 35 40 45 50 55 60 Ця корисна модель стосується нового курильного виробу, який має мундштук, охоплений вздовж обводу зовнішньою обгорткою з вирізом для оглядання частини мундштука, та способу виробництва такого курильного виробу. Сигарети з фільтром зазвичай включають в себе циліндричний пруток різаного тютюнового наповнювача, охоплений вздовж обводу паперовою обгорткою, та циліндричний фільтр, розташований співвісно та впритул торець до торця з цим обгорнутим тютюновим прутком. Як правило, обгорнутий тютюновий пруток та фільтр з'єднані обідковою обгорткою, зазвичай виготовленою зі смужки паперового матеріалу, яка охоплює вздовж обводу фільтр по всій його довжині та суміжну з ним частину обгорнутого тютюнового прутка. У галузі, до якої має відношення ця корисна модель, також були запропоновані численні курильні вироби, в яких тютюн нагрівають замість спалювання. У нагрівних курильних виробах аерозоль утворюється нагріванням ароматотвірного субстрату, такого як тютюн. До відомих нагрівних курильних виробів належать, наприклад, електронагрівні курильні вироби та курильні вироби, в яких аерозоль утворюється шляхом передавання тепла від горючого паливного елемента або джерела тепла до фізично відокремленого аерозолетвірного матеріалу. Під час куріння леткі речовини вивільняються з аерозолетвірного субстрату під дією тепла, переданого від паливного елемента, та захоплюються повітрям, просмоктуваним через курильний виріб. При охолодженні вивільнених речовин вони конденсуються з утворенням аерозолю, який вдихає споживач. Раніше було запропоновано споряджати курильний виріб обгорткою, принаймні частково виконаною із прозорого матеріалу, так щоб принаймні частина курильного виробу була видимою крізь обгортку. Наприклад, в US-A-5,396,909 розкритий фільтр з обідковою обгорткою, виконаною з прозорого листового або плівкового матеріалу, такого як прозорий полімерний або целюлозний матеріал, який надає споживачу можливість спостерігати за ефективністю фільтра, який знаходиться під обідковою обгорткою. Подібним чином, у WO-A-2009/106374 розкритий фільтр з обідковою обгорткою, виконаною з прозорого матеріалу, але при цьому на частину обідкової обгортки нанесене непрозоре покриття, так що є видимою лише частина фільтра, який знаходиться під обідковою обгорткою. Однак було встановлено, що використання таких прозорих полімерних або целюлозних матеріалів може бути непривабливим для споживача через те, що відчуття від такого матеріалу у роті є різними порівняно з відчуттями від звичайного обідкового паперу. Зокрема, текстура прозорих матеріалів, як правило, дуже відрізняється від текстури паперового матеріалу та надає споживачу інші відчуття, коли фільтр розміщують біля губ під час куріння. Було б бажаним запропонувати курильний виріб із новими альтернативними засобами для надання споживачу можливості бачити частину курильного виробу, але який споряджений зовнішньою обгорткою, відчуття від якої біля губ є більш прийнятними. Було б, зокрема, бажаним, якщо такий курильний виріб можна було б складати із застосуванням стандартних способів та пристрою для обгортання. За цією корисною моделлю запропонований курильний виріб, який включає в себе: аерозолетвірний субстрат; мундштук, вирівняний по осі з цим аерозолетвірним субстратом, при цьому цей мундштук включає в себе один або більше сегментів, щонайменше один із сегментів включає в себе матеріал ароматизатора у формі частинок; по суті прозору обгортку, яка охоплює вздовж обводу згаданий мундштук по принаймні частині довжини цього мундштука; та зовнішню обгортку, яка охоплює вздовж обводу цей мундштук. Зовнішня обгортка знаходиться над згаданою по суті прозорою обгорткою та має щонайменше один виріз, який простягається по обводу курильного виробу на ділянці, яка є меншою, ніж повна довжина його обводу, та залишає доступною ділянку по суті прозорої обгортки, крізь яку є видимою розташована під цим вирізом частина сегмента мундштука, який включає в себе матеріал ароматизатора у формі частинок. Термін "по суті прозорий" вжитий для описування матеріалу, який дозволяє проходження крізь нього принаймні значної частки падаючого світла, так що крізь цей матеріал можна бачити. В цій корисній моделі по суті прозора обгортка дозволяє проходження крізь неї достатньої кількості світла для того, щоб крізь цю обгортку був видимий мундштук. Ця по суті прозора обгортка може бути повністю прозорою. Альтернативно ця обгортка може мати низький рівень прозорості, пропускаючи в той самий час достатню кількість світла для того, щоб крізь цю обгортку був видимий мундштук. Товщина по суті прозорої обгортки за варіантом, якому віддається перевага, становить щонайменше 25 мкм, а за варіантом, якому віддається більша перевага, - від 25 мкм до 75 мкм. Питома маса по суті прозорої обгортки за варіантом, якому віддається перевага, становить 2 щонайменше 40 грам на квадратний метр (г/м ), а за варіантом, якому віддається більша 1 UA 88174 U 2 5 10 15 20 25 30 35 40 45 50 55 60 2 перевага, - від 40 г/м до 80 г/м . До матеріалів, придатних для використання у ролі по суті прозорої обгортки курильних виробів за цією корисною моделлю, належать, але без обмеження ними, целофан та поліпропілен. Прийнятні по суті прозорі матеріали різних сортів, товщини та питомої маси є комерційно доступними з різних джерел. Наприклад, Innovia Films Ltd. виробляє множину різних сортів таких матеріалів. У деяких випадках по суті прозора обгортка може бути тонованою або забарвленою, або може мати повторюваний візерунок чи графічне зображення іншого типу, нанесені на неї. Наприклад, по суті прозора обгортка може мати візерунок, виконаний рельєфним тисненням на її поверхні. Виконаний рельєфним тисненням візерунок зменшує площу поверхні по суті прозорої обгортки, яка контактує з губами споживача, тим самим зменшуючи будь-яке неприємне відчуття у роті від по суті прозорої обгортки. У деяких випадках зображення ділянки мундштука, яка є видимою крізь виріз у зовнішній обгортці, буде візуально змінене по суті прозорою обгорткою. У курильних виробах за цією корисною моделлю частина мундштука, яка включає в себе матеріал ароматизатора у формі частинок, є видимою для споживача крізь вікно, утворене вирізом у зовнішній обгортці та ділянкою по суті прозорої обгортки, яка знаходиться під цим вирізом. Зовнішня обгортка не обов'язково має бути виготовлена з прозорого матеріалу і, отже, може бути виготовлена з альтернативного матеріалу, який надає бажані текстурні та поверхневі властивості. За варіантом, якому віддається перевага, зовнішня обгортка є непрозорою. За варіантом, якому віддається перевага, зовнішня обгортка являє собою обідковий папір, виготовлений з целюлозного паперового листового матеріалу, як у відомих сигаретах. Таким чином, зовнішня обгортка забезпечує споживачу звичні для нього текстуру та відчуття у роті. Положення та розмір вирізу приймають такими, щоб цей виріз знаходився над сегментом мундштука, який включає в себе матеріал ароматизатора у формі частинок, щоб цей матеріал ароматизатора у формі частинок всередині мундштука був видимим. Крім того, положення та розмір вирізу у зовнішній обгортці можуть за варіантом, якому віддається перевага, бути прийняті такими, щоб по суті прозора обгортка, доступна крізь цей виріз, не входила у контакт із губами споживача під час куріння. Однак, навіть якщо виріз дійсно входить у контакт із губами споживача під час куріння, доступна ділянка поверхні по суті прозорої обгортки є, як правило, невеликою порівняно з площею поверхні обідкових обгорток, які повністю виготовлені з прозорого плівкового матеріалу. Відносно невелика площа цієї ділянки поверхні обмежує неприємні відчуття, які можуть з'явитися в результаті застосування по суті прозорих плівок. Згаданий щонайменше один виріз простягається по обводу курильного виробу на ділянці, яка є меншою, ніж повна довжина його обводу, так що зовнішня обгортка може, як правило, бути виготовлена з єдиного відрізка листового матеріалу, який можна обгорнути навколо мундштука із застосуванням стандартних способів та пристрою. Зовнішня обгортка залишається цільною зовнішньою обгорткою навіть після видалення вирізу із зовнішньої обгортки. Щонайменше один виріз може мати будь-яку прийнятну форму, в тому числі, але без обмеження ними, форму круга, овалу, квадрата, трикутника, ромба або прямокутника. У зовнішній обгортці може бути виконаний єдиний виріз, або можуть бути виконані два або більше вирізів, рознесених між собою у поздовжньому напрямку курильного виробу, або вздовж обводу курильного виробу, або в обох цих напрямках. Це надає споживачу можливість бачити різні частини або сегменти мундштука, які можуть мати однаковий або різний зовнішній вигляд. Наприклад, якщо мундштук має множину різних сегментів, то вирізи можуть бути розташовані так, щоб були видимими декілька цих сегментів. Якщо виконують два або більше вирізів, то ці вирізи можуть мати однакові розміри та форму, або щонайменше один параметр із розмірів і форми може бути для цих вирізів різним. Зовнішня обгортка розташована над по суті прозорою обгорткою та за варіантом, якому віддається перевага, наклеєна або ламінована на по суті прозору обгортку. Згаданий матеріал ароматизатора у формі частинок включає в себе щонайменше один матеріал ароматизатора, здатний вивільняти аромат у дим, який створює курильний виріб під час куріння. За варіантом, якому віддається перевага, матеріал ароматизатора у формі частинок включає в себе матеріал рослинного походження. У певних варіантах здійснення цієї корисної моделі, яким віддається перевага, матеріал ароматизатора у формі частинок може включати в себе частинки сорбенту або целюлозного матеріалу, просоченого рідким ароматизатором. У деяких варіантах здійснення цієї корисної моделі, яким віддається перевага, матеріал ароматизатора у формі частинок може включати в себе частинки листя рослин, як описано в ЕР-А-1,958,523. Наприклад, сегмент фільтра може включати в себе листя тютюну, зеленого чаю, перцевої м'яти, зеленої м'яти, лавра, евкаліпта, 2 UA 88174 U 5 10 15 20 25 30 35 40 45 50 55 60 базиліка, шавлії, вербени та естрагону. Крім того, також можна використовувати частини м'ятних рослин. Термін "м'ята" означає рослини, які належать до роду Mentha. Рослинний матеріал альтернативно може бути у вигляді насіння, коріння, кори або квіток, таких як ті, які зазвичай використовують як спеції. При бажанні матеріал ароматизатора у формі частинок може бути забарвлений, наприклад, шляхом додавання прийнятного барвника або пігменту. Наприклад, матеріал ароматизатора у формі частинок може мати колір, який відповідає аромату, який надається цим матеріалом, наприклад, зелений колір для м'ятного аромату. Мундштук курильних виробів за цією корисною моделлю альтернативно може включати в себе матеріал у формі частинок, який не містить ароматизатор, такий як кульки або гранули целюлозного матеріалу або сорбенту. Курильні вироби за цією корисною моделлю можуть являти собою сигарети з фільтром або інші курильні вироби, в яких тютюновий матеріал або інший спалюваний матеріал спалюють з утворенням диму. Альтернативно курильні вироби за цією корисною моделлю можуть являти собою вироби, в яких матеріал нагрівають з утворенням аерозолю замість спалювання. В нагрівних курильних виробах одного з типів тютюновий матеріал або інший аерозолетвірний матеріал нагрівають за допомогою одного або більше електронагрівних елементів з утворенням аерозолю. В нагрівних курильних виробах іншого типу аерозоль утворюється шляхом передавання тепла від горючого або хімічного джерела тепла до фізично окремого аерозолетвірного матеріалу, який може бути розташований всередині, навколо або позаду цього джерела тепла. У певних варіантах здійснення цієї корисної моделі, яким віддається перевага, аерозолетвірний субстрат курильного виробу включає в себе тютюновий пруток, а мундштук включає в себе фільтр, який включає в себе один або більше сегментів фільтра. За варіантом, якому віддається перевага, і по суті прозора обгортка, і зовнішня обгортка охоплюють вздовж обводу один або більше сегментів фільтра по принаймні частині довжини фільтра, так що частина фільтра, яка знаходиться під цими обгортками та включає в себе матеріал ароматизатора у формі частинок, є видимою крізь виріз у зовнішній обгортці. В одному з варіантів здійснення цієї корисної моделі, якому віддається особлива перевага, зовнішня обгортка являє собою обідковий папір, який з'єднує тютюновий пруток із фільтром. Якщо мундштук курильних виробів за цією корисною моделлю включає в себе фільтр, то цей фільтр може бути виконаний з єдиного сегмента або може являти собою багатосегментний фільтр, який включає в себе два або більше сегментів фільтра, з'єднаних у поздовжньому напрямку. Якщо надаються два або більше сегментів фільтра, то ці сегменти фільтра можуть мати однакову конструкцію та матеріали, але за варіантом, якому віддається більша перевага, вони мають різну конструкцію, або включають в себе різні фільтрувальні матеріали або домішки. Матеріал ароматизатора у формі частинок може бути наданий в єдиному сегменті фільтра, або у двох або більше сегментах фільтра. У двох або більше сегментах фільтра може бути наданий однаковий або різний матеріал ароматизатора у формі частинок. Положення вирізу у зовнішній обгортці можна регулювати для того, щоб вибрати, які із сегментів фільтра є видимими. Згадана по суті прозора обгортка може охоплювати вздовж обводу фільтр по всій його довжині. Альтернативно по суті прозора обгортка може охоплювати вздовж обводу фільтр лише на частині його довжини. В останньому випадку по суті прозора обгортка має охоплювати вздовж обводу сегмент фільтра або частину сегмента фільтра, яка знаходиться під вирізом у зовнішній обгортці у складеному курильному виробі. За варіантом, якому віддається перевага, щонайменше один виріз у зовнішній обгортці виконаний на відстані щонайменше 2 мм від кільцевої крайки зовнішньої обгортки, яка є суміжною із суміжним із прутком кінцем фільтра, а за варіантом, якому віддається більша перевага, - на відстані щонайменше 5 мм. Якщо зовнішня обгортка являє собою обідкову обгортку, яка простягається вздовж тютюнового прутка на відстань від приблизно 2 мм до приблизно 5 мм від суміжного із прутком кінця фільтра, то це розташування вирізу забезпечує знаходження вирізу над фільтром, а не над тютюновим прутком. Якщо фільтр включає в себе єдиний сегмент, то по суті прозора обгортка може являти собою обгортку штранга, яка охоплює вздовж обводу фільтрувальний матеріал. Якщо фільтр включає в себе два або більше сегментів, то ці сегменти, як правило, загорнуті в обгортку штранга. Будь-який або кожний з усіх двох або більше сегментів може бути окремо загорнутий в обгортку штранга. За варіантом, якому віддається перевага, сегмент фільтра, який знаходиться під вирізом у зовнішній обгортці, охоплений вздовж обводу по суті прозорою обгорткою штранга. Сегмент або сегменти фільтра, які є невидимими крізь виріз у зовнішній обгортці, можуть бути 3 UA 88174 U 5 10 15 20 25 30 35 40 45 50 55 60 загорнуті в непрозору паперову обгортку штранга у відомий спосіб. Після цього сегменти фільтра можуть бути згодом прикріплені один до одного у відомий спосіб із використанням по суті прозорої обгортки. У певних варіантах здійснення цієї корисної моделі, яким віддається перевага, мундштук включає в себе багатосегментний фільтр, який включає в себе сегмент фільтра, який включає в себе фільтрувальний матеріал із розсіяним по ньому матеріалом у формі частинок, причому частина цього сегмента фільтра є видимою крізь щонайменше одне вирізане вікно у зовнішній обгортці. У таких варіантах здійснення матеріал у формі частинок всередині сегмента фільтра є видимим споживачу. За варіантом, якому віддається перевага, фільтрувальний матеріал у сегменті фільтра являє собою відрізок штранга волокнистого фільтрувального матеріалу, такого як ацетатцелюлозний джгут або папір. На цей волокнистий фільтрувальний матеріал може бути нанесений пластифікатор фільтра у відомий спосіб шляхом розпорошення його на відокремлені волокна, за варіантом, якому віддається перевага, перед додаванням матеріалу у формі частинок до фільтрувального матеріалу. Альтернативно або на додаток до сегмента фільтра, описаного вище, багатосегментний фільтр може включати в себе вільну порожнину, принаймні частково заповнену матеріалом у формі частинок, причому частина цієї принаймні частково заповненої порожнини є видимою крізь щонайменше одне вирізане вікно у зовнішній обгортці. Тому матеріал у формі частинок всередині цієї порожнини є видимим споживачу. У таких варіантах здійснення цієї корисної моделі вільна порожнина за варіантом, якому віддається перевага, розташована між двома відрізками штранга фільтрувального матеріалу. За варіантом, якому віддається перевага, від 40% до 100% об'єму цієї порожнини заповнено матеріалом у формі частинок, а за варіантом, якому віддається більша перевага, заповнено від 60% до 80% об'єму порожнини. Фільтри з порожниною за другим аспектом цієї корисної моделі можуть бути виготовлені із застосуванням відомих способів та пристроїв для виготовлення фільтрів із деревного вугілля. В одному з таких способів два відрізки штранга фільтрувального матеріалу розміщують на по суті прозорому обгортковому матеріалі з проміжком між ними. Потім цей проміжок між ними принаймні частково заповнюють матеріалом у формі частинок, і після цього по суті прозору обгортку обгортають навколо згаданих відрізків штранга, утворюючи порожнину між відрізками штранга, яка принаймні частково заповнена матеріалом у формі частинок. Детальний процес описаний, наприклад, в ЕР-А-1,571,933. Устаткування для здійснення таких способів виробництва доступно, наприклад, від виробника Filtrona International Ltd., Великобританія. Мундштук може додатково включати в себе щонайменше один сорбент, здатний видаляти щонайменше одну складову газової фази з головного струменя диму, який просмоктується через фільтр. За варіантом, якому віддається перевага, цей щонайменше один сорбент вибраний із групи, яка складається з активованого вугілля, вугільних кульок, активованого алюмінію, цеолітів, сепіолітів, молекулярних сит та силікагелю. Курильні вироби за цією корисною моделлю можуть включати в себе множину сегментів фільтра різних типів або комбінацій сегментів фільтра, в тому числі сегментів фільтра описаних вище типів, а також сегментів фільтра інших типів, відомих фахівцю в цій галузі, таких як сегменти, які включають в себе обмежувачі, та сегменти, які використовують для регулювання опору просмоктуванню (RTD). За варіантом, якому віддається перевага, згаданий щонайменше один виріз у зовнішній обгортці виконаний на відстані щонайменше 10 мм від кінця курильного виробу, який вставляється в рот. Таке розташування допомагає уникнути будь-якого контакту між губами споживача та доступною крізь виріз ділянкою по суті прозорої обгортки під час куріння. За варіантом, якому віддається перевага, передбачений щонайменше один виконаний вздовж обводу ряд перфораційних отворів, розташований вздовж курильного виробу, причому ці перфораційні отвори простягаються крізь по суті прозору обгортку, якщо вона присутня в цьому місці, та крізь зовнішню обгортку. Це забезпечує курильному виробу вентилювання, так що під час куріння головний струмінь диму змішується з навколишнім повітрям. По суті прозора обгортка, як правило, є непористою, і тому, якщо по суті прозора обгортка знаходиться під місцем розташування перфораційних отворів, ці перфораційні отвори мають простягатися крізь по суті прозору обгортку так само, як крізь зовнішню обгортку. Якщо мундштук включає в себе фільтр, то виконані вздовж обводу ряди перфораційних отворів за варіантом, якому віддається перевага, розташовані вздовж фільтра. За варіантом, якому віддається перевага, щонайменше один виконаний вздовж обводу ряд перфораційних отворів розташований вище за струменем диму відносно вирізу у зовнішній 4 UA 88174 U 5 10 15 20 25 30 35 40 45 50 55 60 обгортці. Термін "вище за струменем диму" вживають для описування відносних положень елементів курильних виробів за цією корисною моделлю відносно напрямку головного струменя диму або повітря, який всмоктують із аерозолетвірного субстрату крізь мундштук під час куріння. Розташування перфораційних отворів вище за струменем диму відносно вирізу за варіантом, якому віддається перевага, мінімізує відкладення дисперсних речовин на по суті прозорій обгортці, яка знаходиться під вирізом, яке в іншому випадку могло би вплинути на видимість фільтра крізь виріз у зовнішній обгортці. Якщо мундштук включає в себе фільтр, то за варіантом, якому віддається перевага, перфораційні отвори виконані на відстані від 9 мм до 20 мм від кінця фільтра, який вставляється в рот. За варіантом, якому віддається більша перевага, перфораційні отвори виконані на відстані приблизно 12 мм від кінця фільтра, який вставляється в рот. Це запобігає блокуванню або перекриттю перфораційних отворів губами споживача під час куріння. Ця корисна модель пропонує, крім того, спосіб виробництва курильного виробу за цією корисною моделлю, як описано вище, який включає в себе: надання множини окремих обгорнутих фільтрів, загорнутих у по суті прозору обгортку, ці фільтри включають в себе один або більше сегментів фільтра; надання прутка обгорнутого тютюну; надання листа зовнішньої обгортки з послідовністю вирізів у ньому; розміщення одного з обгорнутих фільтрів співвісно з одним із тютюнових прутків; та обгортання листа зовнішньої обгортки навколо принаймні частини обгорнутого фільтра та принаймні частини суміжного з ним тютюнового прутка, так що зовнішня обгортка прикріплює обгорнутий фільтр до тютюнового прутка, й виріз знаходиться над по суті прозорою обгорткою. Вирізи у зовнішній обгортці можуть бути виконані з використанням будь-яких прийнятних способів, до яких належать, наприклад, такі способи як лазерне різання, ротаційне висікальне різання або перфорування. Прийнятними пристроями для лазерного різання є High-Speed Laser Die Cutting Machine або Finecut-Plus-Rotary™ System від Spartanics, Іллінойс, США. Прийнятним пристроєм для ротаційного висікального різання або ротаційного перфорування є Small Web Punching Machine від Schober GmbH, Німеччина. Різання зовнішньої обгортки з метою виконання отворів за варіантом, якому віддається перевага, здійснюють на нескінченному листі матеріалу обгортки перед різанням цього матеріалу з утворенням окремих зовнішніх обгорток для кожного курильного виробу. Однак також можливе використання певних способів різання, в яких вирізи можуть бути виконані лише у зовнішньому шарі після розміщення обідкового матеріалу навколо мундштука. Різання зовнішньої обгортки з метою виконання вирізів можна здійснювати неавтономно на пристрої для виробництва сигарет шляхом вбудовування засобу для різання в будь-якому місці у цьому пристрої після етапу розмотування зовнішньої обгортки та перед етапом її обгортання навколо складових частин курильного виробу. Альтернативно різання зовнішньої обгортки з метою виконання вирізів можна здійснювати автономно від пристрою для виробництва сигарет, використовуючи окремий пристрій, місце розташування якого може бути однаковим із місцем розташування пристрою для виробництва сигарет, або може відрізнятися від нього. В цьому випадку операції способу за цією корисною моделлю можуть бути здійснені з використанням стандартних способів і пристроїв обгортання із застосуванням нової схеми розташування по суті прозорої обгортки та зовнішньої обгортки з вирізами. Розміщення вирізів у зовнішній обгортці можна варіювати відповідно до кількості та бажаного положення вирізів у кожному курильному виробі. Нескінченний лист обідкового матеріалу ріжуть з утворенням окремих індивідуальних зовнішніх обгорток для окремих курильних виробів, кожна з яких має виконаний у бажаному положенні виріз. Різання зовнішньої обгортки може бути здійснене перед обгортанням зовнішньої обгортки навколо курильного виробу. Альтернативно курильні вироби можна виготовляти парами у відомий спосіб. Наприклад, пруток фільтра, який включає в себе сегменти фільтра для більше ніж одного фільтра, може мати тютюновий пруток, розміщений на обох кінцях цього прутка фільтра. Відрізок обідкового матеріалу зовнішньої обгортки може бути обгорнутий навколо прутка фільтра та прилеглих частин обох тютюнових прутків. У цьому процесі виріз у зовнішній обгортці розташують так, щоб він знаходився над тією частиною фільтра, яку бажано залишити видимою. Після обгортання відрізок обідкового матеріалу зовнішньої обгортки та пруток фільтра розрізають з утворенням двох суміжних курильних виробів. Для забезпечення розташування вирізів у бажаному положенні на фільтрі курильних виробів, за варіантом, якому віддається перевага, використовують прийнятну систему технічного зору, яка включає в себе, наприклад, одну або більше камер. 5 UA 88174 U 5 10 15 20 25 30 35 40 45 50 55 60 Якщо виконані вздовж обводу лінії перфораційних отворів виконують у зовнішній обгортці та у по суті прозорій обгортці (якщо вона присутня на місці розміщення перфораційних отворів), то перфораційні отвори за варіантом, якому віддається перевага, виконують неавтономно з використанням відомого лазерного пристрою. Положення перфораційних отворів регулюють так, щоб ці перфораційні отвори знаходились на відстані щонайменше 9 мм, а за варіантом, якому віддається перевага, щонайменше 12 мм від кінця курильного виробу, який вставляється в рот. У цій корисній моделі також запропоноване застосування зовнішньої обгортки на курильному виробі, який включає в себе аерозолетвірний субстрат і мундштук, причому зовнішня обгортка включає в себе щонайменше один виріз, який простягається по обводу курильного виробу на ділянці, яка є меншою, ніж повна довжина його обводу. Ця корисна модель буде описана із посиланнями на прикладені фігури, на яких: Фіг. 1 - курильний виріб за першим варіантом здійснення цієї корисної моделі; Фіг. 2 - курильний виріб, зображений на Фіг. 1, із фільтром з розгорнутою обгорткою; Фіг. 3 - вид зверху зовнішньої обгортки курильних виробів, зображених на Фіг. 1 та Фіг. 2 (без додержання масштабу); Фіг. 4 - курильний виріб за другим варіантом здійснення цієї корисної моделі із фільтром з розгорнутою обгорткою; та Фіг. 5 - курильний виріб за третім варіантом здійснення цієї корисної моделі із фільтром з розгорнутою обгорткою. Сигарета 10 з фільтром, зображена на Фіг. 1 та Фіг. 2, включає в себе обгорнутий пруток 12 тютюнового різаного наповнювача, який на одному з кінців прикріплений до вирівняного з ним по осі фільтра 14, який включає в себе єдиний сегмент 16 фільтра, виготовлений із ацетатцелюлозного джгута, загорнутого у по суті прозору обгортку у вигляді по суті прозорої обгортки 18 штранга. Сегмент 16 фільтра включає в себе частинки целюлозного матеріалу (не показані), просоченого рідким ароматизатором, які розсіяні всередині ацетатцелюлозного джгута. Обгорнутий тютюновий пруток 12 та фільтр 14 з'єднані зовнішньою обгорткою 20, виготовленою з обідкового паперу, яка охоплює вздовж обводу фільтр 14 по всій його довжині та суміжну частину тютюнового прутка 12. Зовнішня обгортка 20 має круглий виріз 22 з діаметром приблизно 5 мм, який розташований на відстані приблизно 5 мм від суміжного з прутком кінця зовнішньої обгортки. По суті прозора обгортка 18 штранга, яка знаходиться під зовнішньою обгорткою, є доступною крізь виріз 22 у зовнішній обгортці 20, і внаслідок цього ділянка фільтра, яка включає в себе целюлозні гранули, є видимою крізь виріз 22. Виконані вздовж обводу ряди перфораційних отворів 24 розташовані на відстані приблизно 12 мм від кінця сигарети 10, який вставляється в рот. Сигарета 30 з фільтром, зображена на Фіг. 4, включає в себе обгорнутий пруток 32 тютюнового різаного наповнювача, який прикріплений до вирівняного з ним по осі фільтра 34, який включає в себе три розташовані впритул торець до торця сегменти фільтра: віддалений від обгорнутого тютюнового прутка 32 кінцевий сегмент 36, який вставляється в рот; сегмент 38 вивільнення аромату, розташований вище за струменем диму відносно кінцевого сегмента 36, який вставляється в рот; та суміжний із прутком кінцевий сегмент 40, який прилягає до обгорнутого тютюнового прутка 32 та розташований вище за струменем диму відносно першого сегмента 38 вивільнення аромату. Кінцевий сегмент 36, який вставляється в рот, включає в себе відрізок штранга ацетатцелюлозного джгута низької ефективності фільтрації. Сегмент 38 вивільнення аромату включає в себе відрізок штранга ацетатцелюлозного джгута, по якому по суті рівномірно розсіяні частинки різаного листя перцевої м'яти. Суміжний із прутком кінцевий сегмент 40 включає в себе відрізок штранга ацетатцелюлозного джгута з ефективністю фільтрації від середньої до низької, який містить активоване вугілля. Кожний із кінцевого сегмента 36, який вставляється в рот, та суміжного із прутком кінцевого сегмента 40 обгортають пористою обгорткою штранга (не показана) у відомий спосіб. Сегмент 38 вивільнення аромату обгорнутий по суті прозорою обгорткою 39 штранга. Об'єднані сегменти фільтра обгортають по суті прозорою обгорткою 42, яка охоплює вздовж обводу фільтр 34 по всій його довжині. Обгорнутий тютюновий пруток 32 та обгорнутий фільтр 34 з'єднують за допомогою виготовленої з обідкового паперу зовнішньої обгортки 44, яка охоплює вздовж обводу фільтр 34 по всій його довжині та суміжну частину тютюнового прутка 32. Зовнішня обгортка 44 має ромбовидний виріз 46, виконаний у місці, яке знаходиться над сегментом 38 вивільнення аромату та приблизно посередині довжини фільтра 34. Як описано 6 UA 88174 U 5 10 15 20 25 30 вище по відношенню до сигарети 10, ділянка поверхні фільтра є видимою крізь по суті прозору обгортку штранга та по суті прозору обгортку 42 під вирізом 46. Внаслідок цього частинки листя перцевої м'яти всередині відрізка штранга целюлозного джгута, який утворює сегмент вивільнення аромату, є видимими. Зображена на Фіг. 5 сигарета 50 з фільтром має конструкцію, подібну до конструкції зображеної на Фіг. 4 сигарети 30, за винятком сегмента вивільнення аромату, який включає в себе заповнену просоченими рідким ароматизатором частинками активованого вуглецю порожнину 58, виконану між кінцевим сегментом 56, який вставляється в рот, і суміжним із прутком кінцевим сегментом 60. Крім того, кінцевий сегмент 56, який вставляється в рот, включає в себе центральну ароматизувальну нитку 62, просочену рідким ароматизатором, наприклад, ментоловим ароматизатором. Кожний із кінцевого сегмента 56, який вставляється в рот, та суміжного із прутком кінцевого сегмента 60 обгортають пористою обгорткою штранга (не показана) у відомий спосіб. Після цього сегменти фільтра загортають у по суті прозору обгортку 64, яка також утворює згадану порожнину у фільтрі 54. Обгорнутий тютюновий пруток і фільтр 54 з'єднують зовнішньою обгорткою 66 з обідкового паперу, як описано вище відносно сигарети 30. Зовнішня обгортка 66 має квадратний виріз 68, виконаний у місці, яке знаходиться над порожниною 58, яка утворює сегмент вивільнення аромату, та приблизно посередині довжини фільтра 54. Ідентичний виріз 68' (не показаний) виконаний на протилежному боці фільтра 54. Внаслідок цього частинки активованого вуглецю всередині порожнини у сегменті вивільнення аромату є видимими крізь вирізи 68, 68' та по суті прозору обгортку 64, яка знаходиться під цими вирізами. Фільтри сигарет 30 та 50 виготовляють у відомий спосіб, використовуючи для обгортання сегментів фільтра або фільтрів по суті прозорі листові матеріали замість відомого паперового матеріалу. Вирізи виконують у листі обідкового матеріалу перед обгортанням зовнішньої обгортки навколо фільтрів. Слід мати на увазі, що хоча описані вище конкретні варіанти здійснення стосуються традиційних курильних виробів, які включають в себе фільтр і тютюновий пруток, подібна схема розташування по суті прозорої обгортки та зовнішньої обгортки також може бути використана для курильного виробу, принцип дії якого грунтується на дистиляції, або для електронагрівного курильного виробу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 55 60 1. Курильний виріб, який включає в себе: аерозолетвірний субстрат; мундштук, який є співвісним зі згаданим аерозолетвірним субстратом і який включає в себе один або більше сегментів, причому щонайменше один сегмент являє собою фільтрувальний сегмент, що включає в себе матеріал ароматизатора у формі частинок; суттєвою мірою прозору обгортку, яка охоплює мундштук вздовж його обводу на принаймні частині його довжини; та зовнішню обгортку, яка охоплює мундштук вздовж його обводу, яка перекриває згадану суттєвою мірою прозору обгортку та має щонайменше один виріз, який простягається по обводу курильного виробу менше ніж на повну довжину обводу курильного виробу та залишає відкритою ділянку суттєвою мірою прозорої обгортки, крізь яку є видимою розташована під нею частина фільтрувального сегмента, що включає в себе матеріал ароматизатора у формі частинок, згаданого мундштука. 2. Курильний виріб за п. 1, який відрізняється тим, що згаданий аерозолетвірний субстрат включає в себе тютюновий пруток, а згаданий мундштук включає в себе фільтр, який має один або більше фільтрувальних сегментів. 3. Курильний виріб за п. 1 або п. 2, який відрізняється тим, що згадана зовнішня обгортка являє собою обідковий папір, який з'єднує аерозолетвірний субстрат і мундштук. 4. Курильний виріб за п. 1, п. 2 або п. 3, який відрізняється тим, що мундштук включає в себе багатосегментний фільтр, при цьому щонайменше один фільтрувальний сегмент включає в себе фільтрувальний матеріал, матеріал ароматизатора у формі частинок розсіяний по цьому фільтрувальному матеріалу і частина фільтрувального сегмента є видимою крізь згаданий щонайменше один виріз у зовнішній обгортці. 5. Курильний виріб за будь-яким із попередніх пунктів, який відрізняється тим, що мундштук включає в себе багатосегментний фільтр, який включає в себе порожнину, принаймні частково заповнену матеріалом ароматизатора у формі частинок, причому частина цієї принаймні 7 UA 88174 U 5 10 15 20 25 частково заповненої порожнини є видимою крізь згаданий щонайменше один виріз у зовнішній обгортці. 6. Курильний виріб за будь-яким із попередніх пунктів, який відрізняється тим, що мундштук додатково включає в себе один або більше сегментів, які включають в себе щонайменше один сорбент, вибраний із групи, яка складається з активованого вугілля, активованого оксиду алюмінію, цеолітів, молекулярних сит та силікагелю. 7. Курильний виріб за будь-яким із попередніх пунктів, який відрізняється тим, що згаданий матеріал ароматизатора у формі частинок включає в себе целюлозний матеріал. 8. Курильний виріб за п. 7, який відрізняється тим, що згаданий матеріал ароматизатора у формі частинок включає в себе матеріал рослинного походження. 9. Курильний виріб за будь-яким із попередніх пунктів, який відрізняється тим, що згаданий щонайменше один виріз у зовнішній обгортці виконаний на відстані щонайменше 10 мм від кінця курильного виробу, який вставляється в рот. 10. Курильний виріб за будь-яким із попередніх пунктів, який відрізняється тим, що він має щонайменше один виконаний вздовж обводу ряд перфораційних отворів, які простягаються крізь суттєвою мірою прозору обгортку та зовнішню обгортку, розташованих вище за ходом диму від згаданого вирізу у зовнішній обгортці. 11. Курильний виріб за будь-яким із попередніх пунктів, який відрізняється тим, що згаданий виріз простягається вздовж обводу навколо мундштука на 5-15 мм. 12. Курильний виріб за будь-яким із попередніх пунктів, який відрізняється тим, що мундштук включає в себе фільтр, який включає в себе щонайменше один фільтрувальний сегмент, охоплений вздовж обводу суттєвою мірою прозорою обгорткою штранга, розташованою під згаданою суттєвою мірою прозорою обгорткою. 13. Курильний виріб за будь-яким із попередніх пунктів, який відрізняється тим, що згаданий матеріал ароматизатора у формі частинок забарвленний барвником або пігментом. 8 UA 88174 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
