Формула / Реферат

1. Курильний виріб, який включає в себе:

аерозолетвірний субстрат; та

мундштук, який включає в себе першу секцію, до складу якої входить перший матеріал у вигляді частинок, який включає в себе адсорбувальний матеріал, і другий матеріал у вигляді частинок, розподілений у згаданому першому матеріалі, причому цей другий матеріал включає в себе целюлозний матеріал, і колір згаданого другого матеріалу та колір згаданого першого матеріалу є різними.

2. Курильний виріб за п. 1, який відрізняється тим, що згаданий перший матеріал має чорний колір, а згаданий другий матеріал має білий колір.

3. Курильний виріб за п. 1 або п. 2, який відрізняється тим, що згаданий другий матеріал є неадсорбувальним матеріалом.

4. Курильний виріб за будь-яким з попередніх пунктів, який відрізняється тим, що згаданий перший матеріал включає в себе активоване вугілля.

5. Курильний виріб за будь-яким з попередніх пунктів, який відрізняється тим, що згаданий другий матеріал включає в себе оксид алюмінію.

6. Курильний виріб за будь-яким з попередніх пунктів, який відрізняється тим, що згадана перша секція включає в себе волокнистий фільтрувальний матеріал, причому згадані перший та другий матеріали розподілені в цьому волокнистому фільтрувальному матеріалі.

7. Курильний виріб за будь-яким з пп. 1-5, який відрізняється тим, що перша секція включає в себе порожнину, принаймні частково заповнену згаданим першим матеріалом і згаданим другим матеріалом.

8. Курильний виріб за будь-яким з попередніх пунктів, який відрізняється тим, що співвідношення загальної маси згаданого другого матеріалу до загальної маси згаданого першого матеріалу в першій секції становить щонайменше 1:1.

Текст

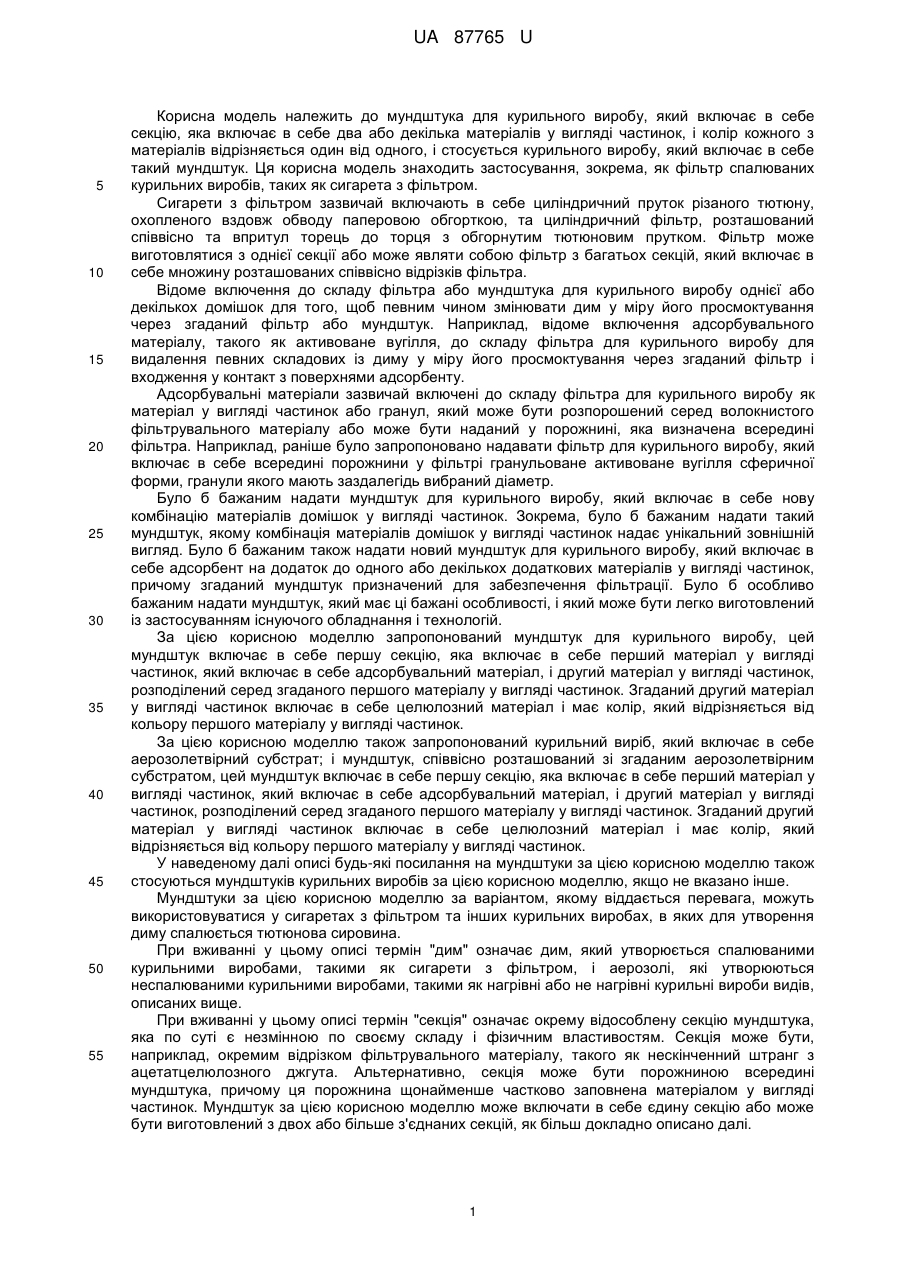

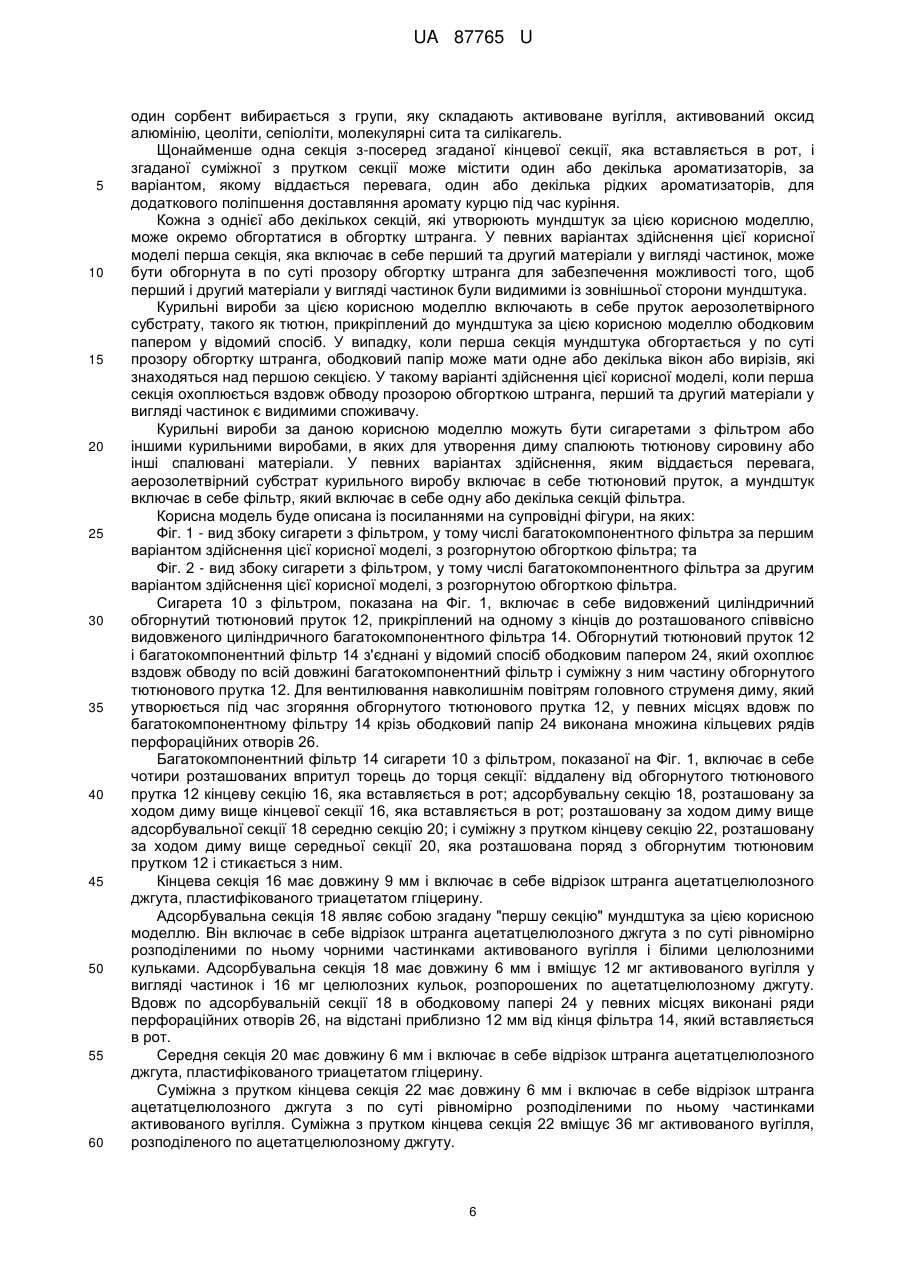

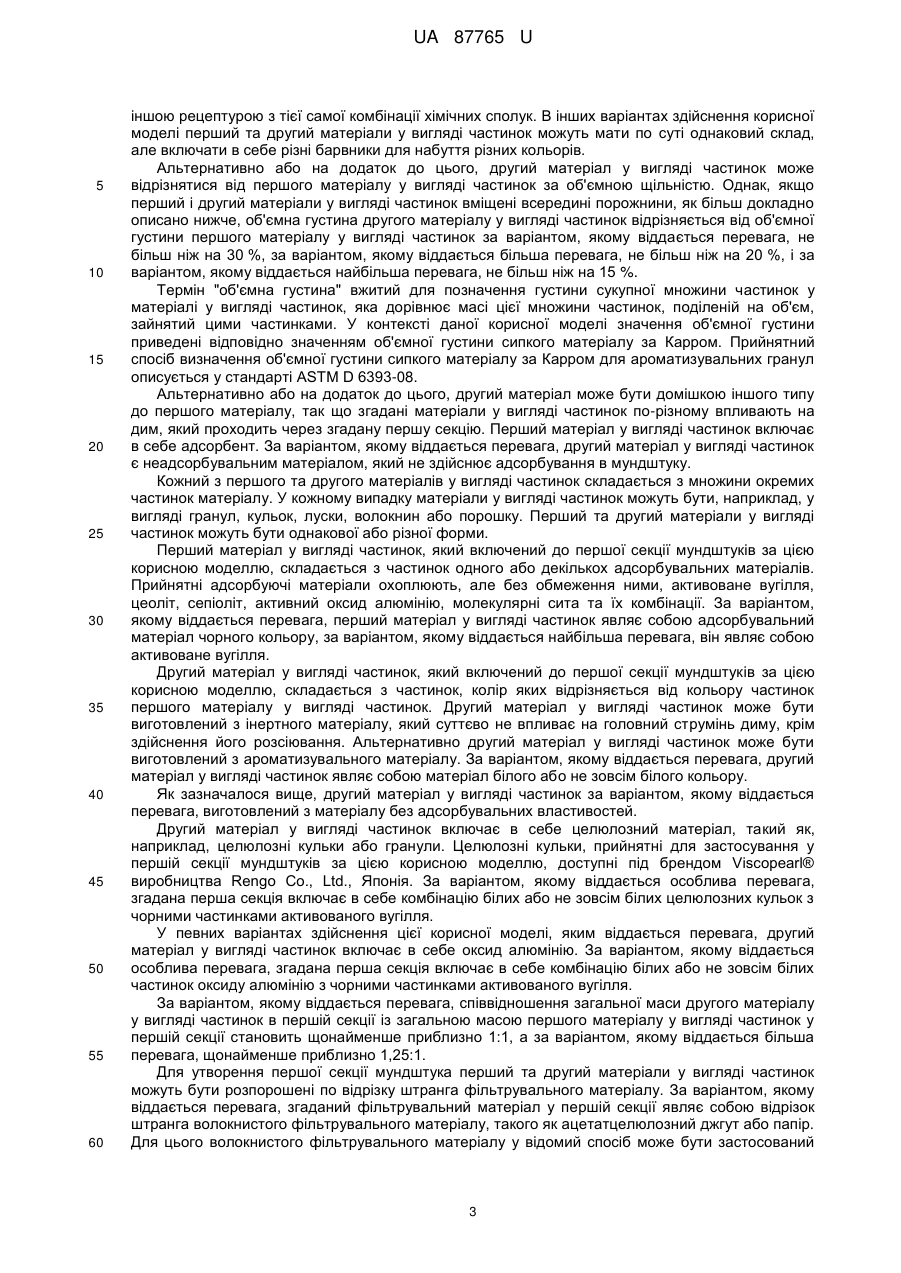

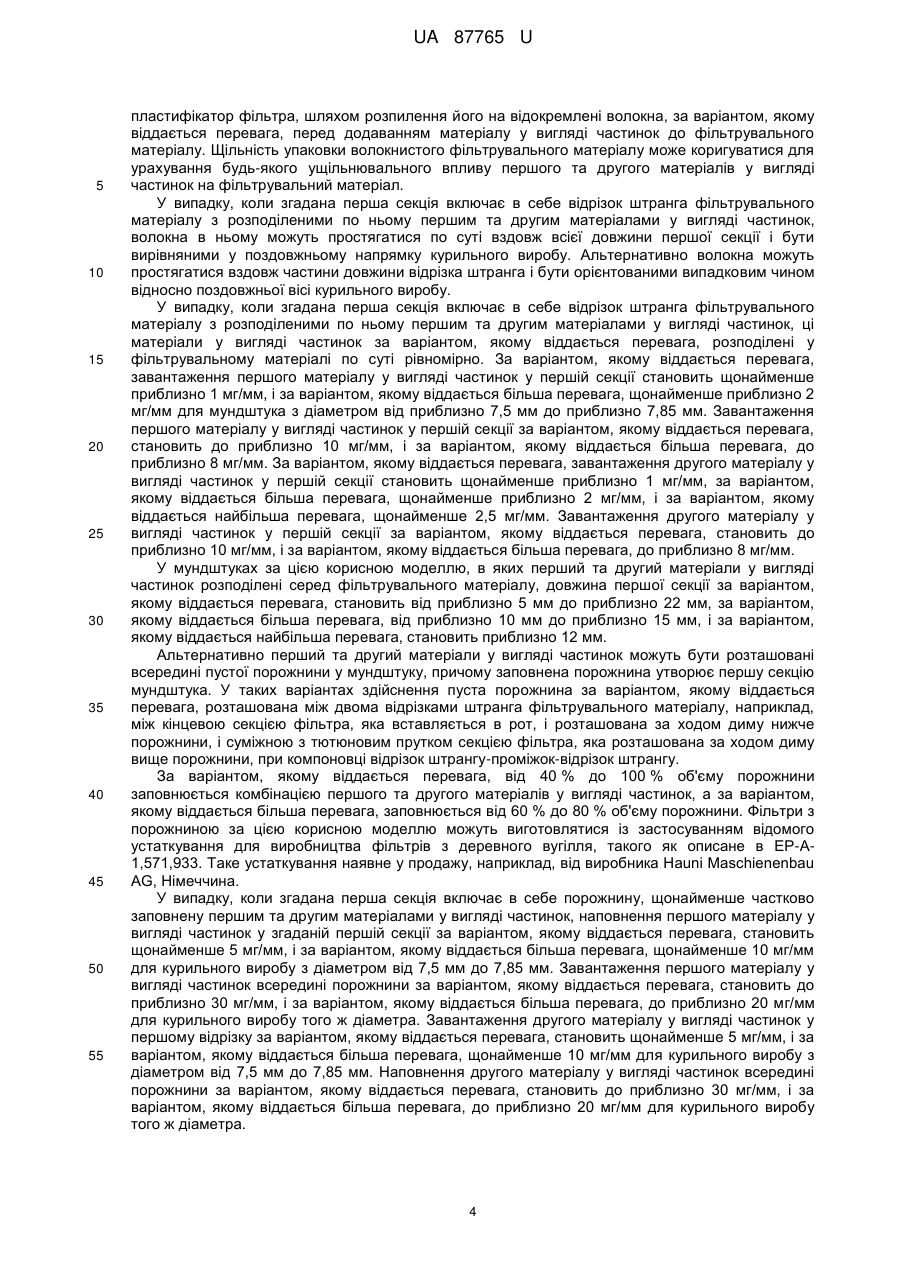

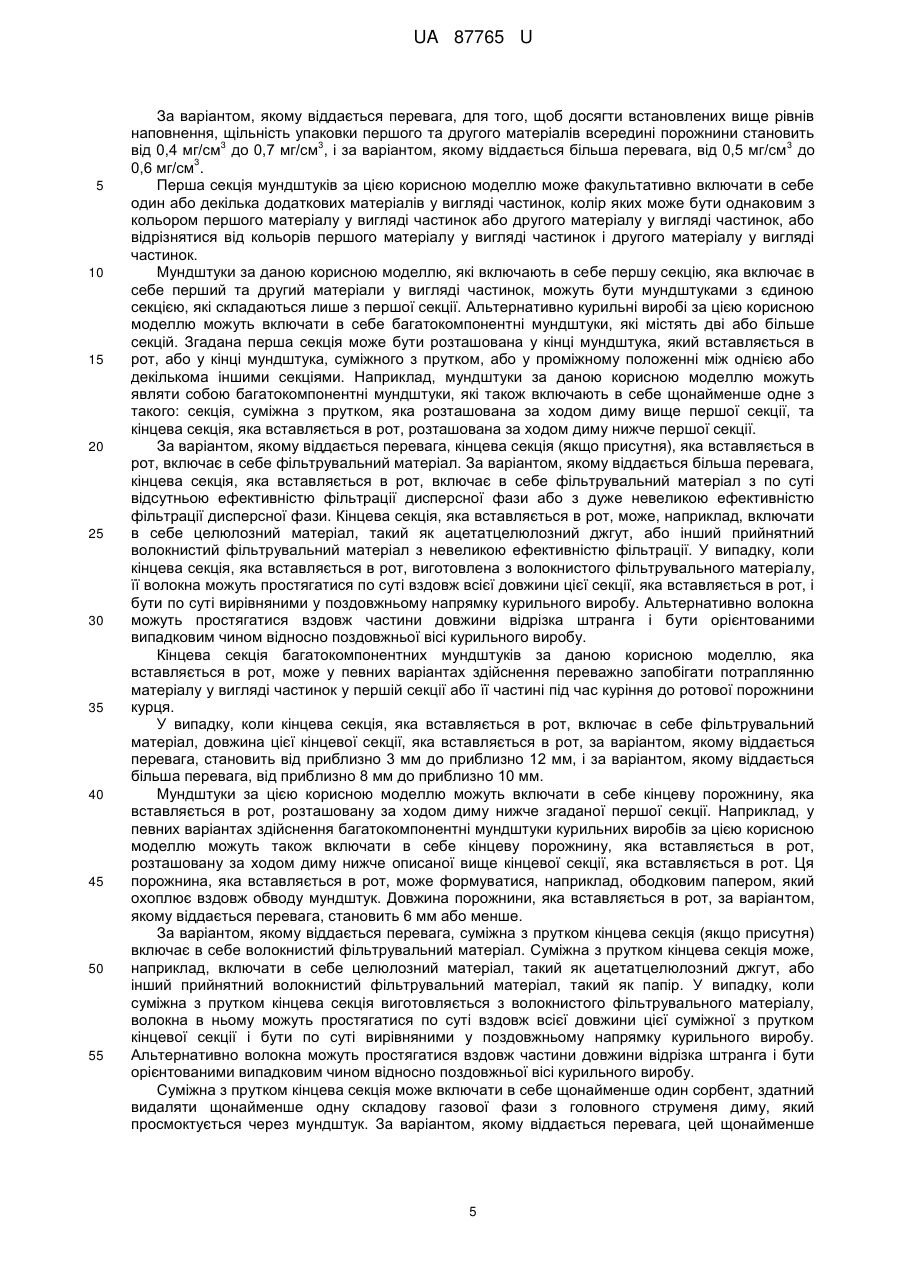

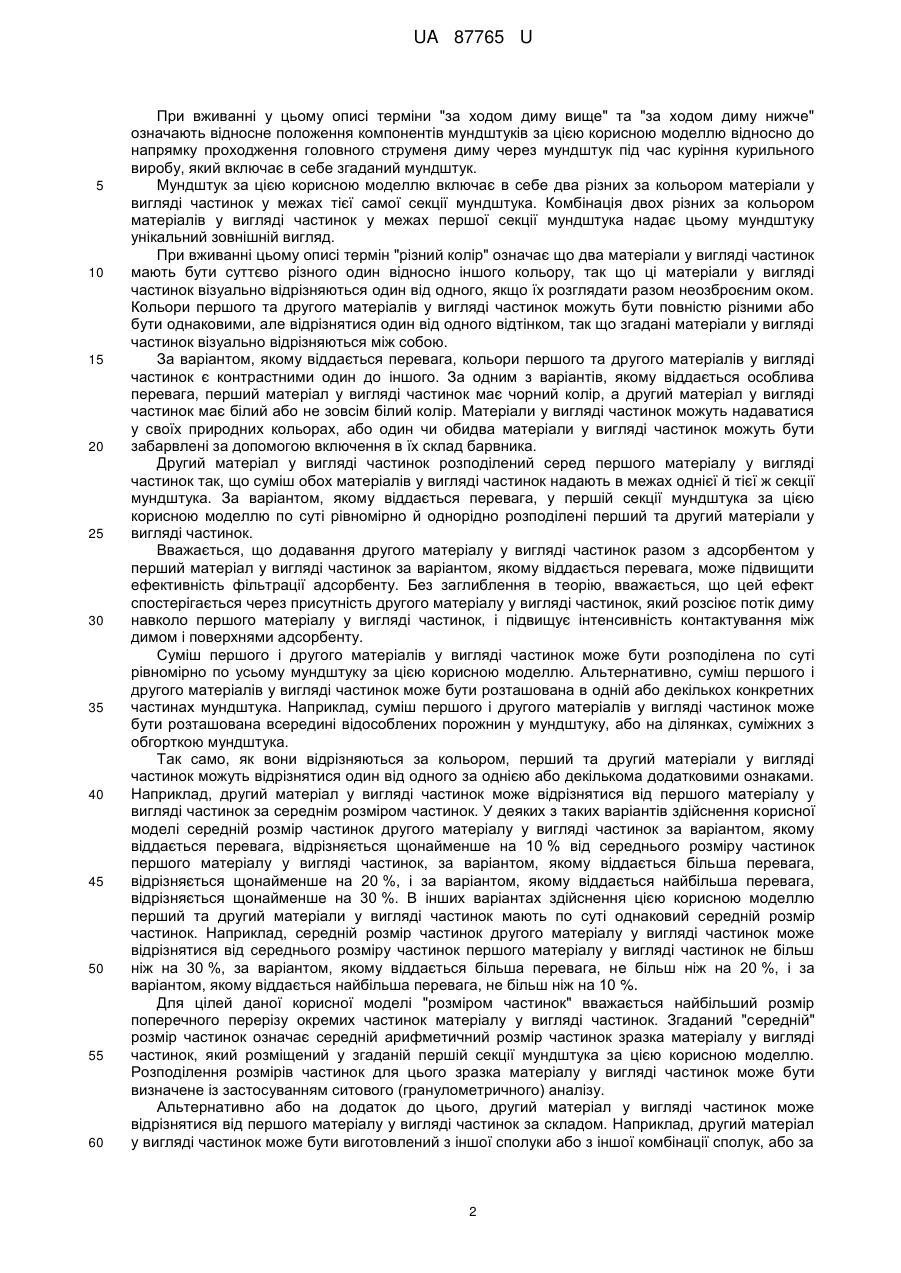

Реферат: Курильний виріб включає аерозолетвірний субстрат та мундштук, який включає в себе першу секцію, до складу якої входить перший матеріал у вигляді частинок, який включає в себе адсорбувальний матеріал, і другий матеріал у вигляді частинок, розподілений у згаданому першому матеріалі. При цьому цей другий матеріал включає в себе целюлозний матеріал, і колір згаданого другого матеріалу та колір згаданого першого матеріалу є різними. UA 87765 U (33) Код держави-учасниці EP UA 87765 U UA 87765 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до мундштука для курильного виробу, який включає в себе секцію, яка включає в себе два або декілька матеріалів у вигляді частинок, і колір кожного з матеріалів відрізняється один від одного, і стосується курильного виробу, який включає в себе такий мундштук. Ця корисна модель знаходить застосування, зокрема, як фільтр спалюваних курильних виробів, таких як сигарета з фільтром. Сигарети з фільтром зазвичай включають в себе циліндричний пруток різаного тютюну, охопленого вздовж обводу паперовою обгорткою, та циліндричний фільтр, розташований співвісно та впритул торець до торця з обгорнутим тютюновим прутком. Фільтр може виготовлятися з однієї секції або може являти собою фільтр з багатьох секцій, який включає в себе множину розташованих співвісно відрізків фільтра. Відоме включення до складу фільтра або мундштука для курильного виробу однієї або декількох домішок для того, щоб певним чином змінювати дим у міру його просмоктування через згаданий фільтр або мундштук. Наприклад, відоме включення адсорбувального матеріалу, такого як активоване вугілля, до складу фільтра для курильного виробу для видалення певних складових із диму у міру його просмоктування через згаданий фільтр і входження у контакт з поверхнями адсорбенту. Адсорбувальні матеріали зазвичай включені до складу фільтра для курильного виробу як матеріал у вигляді частинок або гранул, який може бути розпорошений серед волокнистого фільтрувального матеріалу або може бути наданий у порожнині, яка визначена всередині фільтра. Наприклад, раніше було запропоновано надавати фільтр для курильного виробу, який включає в себе всередині порожнини у фільтрі гранульоване активоване вугілля сферичної форми, гранули якого мають заздалегідь вибраний діаметр. Було б бажаним надати мундштук для курильного виробу, який включає в себе нову комбінацію матеріалів домішок у вигляді частинок. Зокрема, було б бажаним надати такий мундштук, якому комбінація матеріалів домішок у вигляді частинок надає унікальний зовнішній вигляд. Було б бажаним також надати новий мундштук для курильного виробу, який включає в себе адсорбент на додаток до одного або декількох додаткових матеріалів у вигляді частинок, причому згаданий мундштук призначений для забезпечення фільтрації. Було б особливо бажаним надати мундштук, який має ці бажані особливості, і який може бути легко виготовлений із застосуванням існуючого обладнання і технологій. За цією корисною моделлю запропонований мундштук для курильного виробу, цей мундштук включає в себе першу секцію, яка включає в себе перший матеріал у вигляді частинок, який включає в себе адсорбувальний матеріал, і другий матеріал у вигляді частинок, розподілений серед згаданого першого матеріалу у вигляді частинок. Згаданий другий матеріал у вигляді частинок включає в себе целюлозний матеріал і має колір, який відрізняється від кольору першого матеріалу у вигляді частинок. За цією корисною моделлю також запропонований курильний виріб, який включає в себе аерозолетвірний субстрат; і мундштук, співвісно розташований зі згаданим аерозолетвірним субстратом, цей мундштук включає в себе першу секцію, яка включає в себе перший матеріал у вигляді частинок, який включає в себе адсорбувальний матеріал, і другий матеріал у вигляді частинок, розподілений серед згаданого першого матеріалу у вигляді частинок. Згаданий другий матеріал у вигляді частинок включає в себе целюлозний матеріал і має колір, який відрізняється від кольору першого матеріалу у вигляді частинок. У наведеному далі описі будь-які посилання на мундштуки за цією корисною моделлю також стосуються мундштуків курильних виробів за цією корисною моделлю, якщо не вказано інше. Мундштуки за цією корисною моделлю за варіантом, якому віддається перевага, можуть використовуватися у сигаретах з фільтром та інших курильних виробах, в яких для утворення диму спалюється тютюнова сировина. При вживанні у цьому описі термін "дим" означає дим, який утворюється спалюваними курильними виробами, такими як сигарети з фільтром, і аерозолі, які утворюються неспалюваними курильними виробами, такими як нагрівні або не нагрівні курильні вироби видів, описаних вище. При вживанні у цьому описі термін "секція" означає окрему відособлену секцію мундштука, яка по суті є незмінною по своєму складу і фізичним властивостям. Секція може бути, наприклад, окремим відрізком фільтрувального матеріалу, такого як нескінченний штранг з ацетатцелюлозного джгута. Альтернативно, секція може бути порожниною всередині мундштука, причому ця порожнина щонайменше частково заповнена матеріалом у вигляді частинок. Мундштук за цією корисною моделлю може включати в себе єдину секцію або може бути виготовлений з двох або більше з'єднаних секцій, як більш докладно описано далі. 1 UA 87765 U 5 10 15 20 25 30 35 40 45 50 55 60 При вживанні у цьому описі терміни "за ходом диму вище" та "за ходом диму нижче" означають відносне положення компонентів мундштуків за цією корисною моделлю відносно до напрямку проходження головного струменя диму через мундштук під час куріння курильного виробу, який включає в себе згаданий мундштук. Мундштук за цією корисною моделлю включає в себе два різних за кольором матеріали у вигляді частинок у межах тієї самої секції мундштука. Комбінація двох різних за кольором матеріалів у вигляді частинок у межах першої секції мундштука надає цьому мундштуку унікальний зовнішній вигляд. При вживанні цьому описі термін "різний колір" означає що два матеріали у вигляді частинок мають бути суттєво різного один відносно іншого кольору, так що ці матеріали у вигляді частинок візуально відрізняються один від одного, якщо їх розглядати разом неозброєним оком. Кольори першого та другого матеріалів у вигляді частинок можуть бути повністю різними або бути однаковими, але відрізнятися один від одного відтінком, так що згадані матеріали у вигляді частинок візуально відрізняються між собою. За варіантом, якому віддається перевага, кольори першого та другого матеріалів у вигляді частинок є контрастними один до іншого. За одним з варіантів, якому віддається особлива перевага, перший матеріал у вигляді частинок має чорний колір, а другий матеріал у вигляді частинок має білий або не зовсім білий колір. Матеріали у вигляді частинок можуть надаватися у своїх природних кольорах, або один чи обидва матеріали у вигляді частинок можуть бути забарвлені за допомогою включення в їх склад барвника. Другий матеріал у вигляді частинок розподілений серед першого матеріалу у вигляді частинок так, що суміш обох матеріалів у вигляді частинок надають в межах однієї й тієї ж секції мундштука. За варіантом, якому віддається перевага, у першій секції мундштука за цією корисною моделлю по суті рівномірно й однорідно розподілені перший та другий матеріали у вигляді частинок. Вважається, що додавання другого матеріалу у вигляді частинок разом з адсорбентом у перший матеріал у вигляді частинок за варіантом, якому віддається перевага, може підвищити ефективність фільтрації адсорбенту. Без заглиблення в теорію, вважається, що цей ефект спостерігається через присутність другого матеріалу у вигляді частинок, який розсіює потік диму навколо першого матеріалу у вигляді частинок, і підвищує інтенсивність контактування між димом і поверхнями адсорбенту. Суміш першого і другого матеріалів у вигляді частинок може бути розподілена по суті рівномірно по усьому мундштуку за цією корисною моделлю. Альтернативно, суміш першого і другого матеріалів у вигляді частинок може бути розташована в одній або декількох конкретних частинах мундштука. Наприклад, суміш першого і другого матеріалів у вигляді частинок може бути розташована всередині відособлених порожнин у мундштуку, або на ділянках, суміжних з обгорткою мундштука. Так само, як вони відрізняються за кольором, перший та другий матеріали у вигляді частинок можуть відрізнятися один від одного за однією або декількома додатковими ознаками. Наприклад, другий матеріал у вигляді частинок може відрізнятися від першого матеріалу у вигляді частинок за середнім розміром частинок. У деяких з таких варіантів здійснення корисної моделі середній розмір частинок другого матеріалу у вигляді частинок за варіантом, якому віддається перевага, відрізняється щонайменше на 10 % від середнього розміру частинок першого матеріалу у вигляді частинок, за варіантом, якому віддається більша перевага, відрізняється щонайменше на 20 %, і за варіантом, якому віддається найбільша перевага, відрізняється щонайменше на 30 %. В інших варіантах здійснення цією корисною моделлю перший та другий матеріали у вигляді частинок мають по суті однаковий середній розмір частинок. Наприклад, середній розмір частинок другого матеріалу у вигляді частинок може відрізнятися від середнього розміру частинок першого матеріалу у вигляді частинок не більш ніж на 30 %, за варіантом, якому віддається більша перевага, не більш ніж на 20 %, і за варіантом, якому віддається найбільша перевага, не більш ніж на 10 %. Для цілей даної корисної моделі "розміром частинок" вважається найбільший розмір поперечного перерізу окремих частинок матеріалу у вигляді частинок. Згаданий "середній" розмір частинок означає середній арифметичний розмір частинок зразка матеріалу у вигляді частинок, який розміщений у згаданій першій секції мундштука за цією корисною моделлю. Розподілення розмірів частинок для цього зразка матеріалу у вигляді частинок може бути визначене із застосуванням ситового (гранулометричного) аналізу. Альтернативно або на додаток до цього, другий матеріал у вигляді частинок може відрізнятися від першого матеріалу у вигляді частинок за складом. Наприклад, другий матеріал у вигляді частинок може бути виготовлений з іншої сполуки або з іншої комбінації сполук, або за 2 UA 87765 U 5 10 15 20 25 30 35 40 45 50 55 60 іншою рецептурою з тієї самої комбінації хімічних сполук. В інших варіантах здійснення корисної моделі перший та другий матеріали у вигляді частинок можуть мати по суті однаковий склад, але включати в себе різні барвники для набуття різних кольорів. Альтернативно або на додаток до цього, другий матеріал у вигляді частинок може відрізнятися від першого матеріалу у вигляді частинок за об'ємною щільністю. Однак, якщо перший і другий матеріали у вигляді частинок вміщені всередині порожнини, як більш докладно описано нижче, об'ємна густина другого матеріалу у вигляді частинок відрізняється від об'ємної густини першого матеріалу у вигляді частинок за варіантом, якому віддається перевага, не більш ніж на 30 %, за варіантом, якому віддається більша перевага, не більш ніж на 20 %, і за варіантом, якому віддається найбільша перевага, не більш ніж на 15 %. Термін "об'ємна густина" вжитий для позначення густини сукупної множини частинок у матеріалі у вигляді частинок, яка дорівнює масі цієї множини частинок, поділеній на об'єм, зайнятий цими частинками. У контексті даної корисної моделі значення об'ємної густини приведені відповідно значенням об'ємної густини сипкого матеріалу за Карром. Прийнятний спосіб визначення об'ємної густини сипкого матеріалу за Карром для ароматизувальних гранул описується у стандарті ASTM D 6393-08. Альтернативно або на додаток до цього, другий матеріал може бути домішкою іншого типу до першого матеріалу, так що згадані матеріали у вигляді частинок по-різному впливають на дим, який проходить через згадану першу секцію. Перший матеріал у вигляді частинок включає в себе адсорбент. За варіантом, якому віддається перевага, другий матеріал у вигляді частинок є неадсорбувальним матеріалом, який не здійснює адсорбування в мундштуку. Кожний з першого та другого матеріалів у вигляді частинок складається з множини окремих частинок матеріалу. У кожному випадку матеріали у вигляді частинок можуть бути, наприклад, у вигляді гранул, кульок, луски, волокнин або порошку. Перший та другий матеріали у вигляді частинок можуть бути однакової або різної форми. Перший матеріал у вигляді частинок, який включений до першої секції мундштуків за цією корисною моделлю, складається з частинок одного або декількох адсорбувальних матеріалів. Прийнятні адсорбуючі матеріали охоплюють, але без обмеження ними, активоване вугілля, цеоліт, сепіоліт, активний оксид алюмінію, молекулярні сита та їх комбінації. За варіантом, якому віддається перевага, перший матеріал у вигляді частинок являє собою адсорбувальний матеріал чорного кольору, за варіантом, якому віддається найбільша перевага, він являє собою активоване вугілля. Другий матеріал у вигляді частинок, який включений до першої секції мундштуків за цією корисною моделлю, складається з частинок, колір яких відрізняється від кольору частинок першого матеріалу у вигляді частинок. Другий матеріал у вигляді частинок може бути виготовлений з інертного матеріалу, який суттєво не впливає на головний струмінь диму, крім здійснення його розсіювання. Альтернативно другий матеріал у вигляді частинок може бути виготовлений з ароматизувального матеріалу. За варіантом, якому віддається перевага, другий матеріал у вигляді частинок являє собою матеріал білого або не зовсім білого кольору. Як зазначалося вище, другий матеріал у вигляді частинок за варіантом, якому віддається перевага, виготовлений з матеріалу без адсорбувальних властивостей. Другий матеріал у вигляді частинок включає в себе целюлозний матеріал, такий як, наприклад, целюлозні кульки або гранули. Целюлозні кульки, прийнятні для застосування у першій секції мундштуків за цією корисною моделлю, доступні під брендом Viscopearl® виробництва Rengo Co., Ltd., Японія. За варіантом, якому віддається особлива перевага, згадана перша секція включає в себе комбінацію білих або не зовсім білих целюлозних кульок з чорними частинками активованого вугілля. У певних варіантах здійснення цієї корисної моделі, яким віддається перевага, другий матеріал у вигляді частинок включає в себе оксид алюмінію. За варіантом, якому віддається особлива перевага, згадана перша секція включає в себе комбінацію білих або не зовсім білих частинок оксиду алюмінію з чорними частинками активованого вугілля. За варіантом, якому віддається перевага, співвідношення загальної маси другого матеріалу у вигляді частинок в першій секції із загальною масою першого матеріалу у вигляді частинок у першій секції становить щонайменше приблизно 1:1, а за варіантом, якому віддається більша перевага, щонайменше приблизно 1,25:1. Для утворення першої секції мундштука перший та другий матеріали у вигляді частинок можуть бути розпорошені по відрізку штранга фільтрувального матеріалу. За варіантом, якому віддається перевага, згаданий фільтрувальний матеріал у першій секції являє собою відрізок штранга волокнистого фільтрувального матеріалу, такого як ацетатцелюлозний джгут або папір. Для цього волокнистого фільтрувального матеріалу у відомий спосіб може бути застосований 3 UA 87765 U 5 10 15 20 25 30 35 40 45 50 55 пластифікатор фільтра, шляхом розпилення його на відокремлені волокна, за варіантом, якому віддається перевага, перед додаванням матеріалу у вигляді частинок до фільтрувального матеріалу. Щільність упаковки волокнистого фільтрувального матеріалу може коригуватися для урахування будь-якого ущільнювального впливу першого та другого матеріалів у вигляді частинок на фільтрувальний матеріал. У випадку, коли згадана перша секція включає в себе відрізок штранга фільтрувального матеріалу з розподіленими по ньому першим та другим матеріалами у вигляді частинок, волокна в ньому можуть простягатися по суті вздовж всієї довжини першої секції і бути вирівняними у поздовжньому напрямку курильного виробу. Альтернативно волокна можуть простягатися вздовж частини довжини відрізка штранга і бути орієнтованими випадковим чином відносно поздовжньої вісі курильного виробу. У випадку, коли згадана перша секція включає в себе відрізок штранга фільтрувального матеріалу з розподіленими по ньому першим та другим матеріалами у вигляді частинок, ці матеріали у вигляді частинок за варіантом, якому віддається перевага, розподілені у фільтрувальному матеріалі по суті рівномірно. За варіантом, якому віддається перевага, завантаження першого матеріалу у вигляді частинок у першій секції становить щонайменше приблизно 1 мг/мм, і за варіантом, якому віддається більша перевага, щонайменше приблизно 2 мг/мм для мундштука з діаметром від приблизно 7,5 мм до приблизно 7,85 мм. Завантаження першого матеріалу у вигляді частинок у першій секції за варіантом, якому віддається перевага, становить до приблизно 10 мг/мм, і за варіантом, якому віддається більша перевага, до приблизно 8 мг/мм. За варіантом, якому віддається перевага, завантаження другого матеріалу у вигляді частинок у першій секції становить щонайменше приблизно 1 мг/мм, за варіантом, якому віддається більша перевага, щонайменше приблизно 2 мг/мм, і за варіантом, якому віддається найбільша перевага, щонайменше 2,5 мг/мм. Завантаження другого матеріалу у вигляді частинок у першій секції за варіантом, якому віддається перевага, становить до приблизно 10 мг/мм, і за варіантом, якому віддається більша перевага, до приблизно 8 мг/мм. У мундштуках за цією корисною моделлю, в яких перший та другий матеріали у вигляді частинок розподілені серед фільтрувального матеріалу, довжина першої секції за варіантом, якому віддається перевага, становить від приблизно 5 мм до приблизно 22 мм, за варіантом, якому віддається більша перевага, від приблизно 10 мм до приблизно 15 мм, і за варіантом, якому віддається найбільша перевага, становить приблизно 12 мм. Альтернативно перший та другий матеріали у вигляді частинок можуть бути розташовані всередині пустої порожнини у мундштуку, причому заповнена порожнина утворює першу секцію мундштука. У таких варіантах здійснення пуста порожнина за варіантом, якому віддається перевага, розташована між двома відрізками штранга фільтрувального матеріалу, наприклад, між кінцевою секцією фільтра, яка вставляється в рот, і розташована за ходом диму нижче порожнини, і суміжною з тютюновим прутком секцією фільтра, яка розташована за ходом диму вище порожнини, при компоновці відрізок штрангу-проміжок-відрізок штрангу. За варіантом, якому віддається перевага, від 40 % до 100 % об'єму порожнини заповнюється комбінацією першого та другого матеріалів у вигляді частинок, а за варіантом, якому віддається більша перевага, заповнюється від 60 % до 80 % об'єму порожнини. Фільтри з порожниною за цією корисною моделлю можуть виготовлятися із застосуванням відомого устаткування для виробництва фільтрів з деревного вугілля, такого як описане в ЕР-А1,571,933. Таке устаткування наявне у продажу, наприклад, від виробника Hauni Maschienenbau AG, Німеччина. У випадку, коли згадана перша секція включає в себе порожнину, щонайменше частково заповнену першим та другим матеріалами у вигляді частинок, наповнення першого матеріалу у вигляді частинок у згаданій першій секції за варіантом, якому віддається перевага, становить щонайменше 5 мг/мм, і за варіантом, якому віддається більша перевага, щонайменше 10 мг/мм для курильного виробу з діаметром від 7,5 мм до 7,85 мм. Завантаження першого матеріалу у вигляді частинок всередині порожнини за варіантом, якому віддається перевага, становить до приблизно 30 мг/мм, і за варіантом, якому віддається більша перевага, до приблизно 20 мг/мм для курильного виробу того ж діаметра. Завантаження другого матеріалу у вигляді частинок у першому відрізку за варіантом, якому віддається перевага, становить щонайменше 5 мг/мм, і за варіантом, якому віддається більша перевага, щонайменше 10 мг/мм для курильного виробу з діаметром від 7,5 мм до 7,85 мм. Наповнення другого матеріалу у вигляді частинок всередині порожнини за варіантом, якому віддається перевага, становить до приблизно 30 мг/мм, і за варіантом, якому віддається більша перевага, до приблизно 20 мг/мм для курильного виробу того ж діаметра. 4 UA 87765 U 5 10 15 20 25 30 35 40 45 50 55 За варіантом, якому віддається перевага, для того, щоб досягти встановлених вище рівнів наповнення, щільність упаковки першого та другого матеріалів всередині порожнини становить 3 3 3 від 0,4 мг/см до 0,7 мг/см , і за варіантом, якому віддається більша перевага, від 0,5 мг/см до 3 0,6 мг/см . Перша секція мундштуків за цією корисною моделлю може факультативно включати в себе один або декілька додаткових матеріалів у вигляді частинок, колір яких може бути однаковим з кольором першого матеріалу у вигляді частинок або другого матеріалу у вигляді частинок, або відрізнятися від кольорів першого матеріалу у вигляді частинок і другого матеріалу у вигляді частинок. Мундштуки за даною корисною моделлю, які включають в себе першу секцію, яка включає в себе перший та другий матеріали у вигляді частинок, можуть бути мундштуками з єдиною секцією, які складаються лише з першої секції. Альтернативно курильні виробі за цією корисною моделлю можуть включати в себе багатокомпонентні мундштуки, які містять дві або більше секцій. Згадана перша секція може бути розташована у кінці мундштука, який вставляється в рот, або у кінці мундштука, суміжного з прутком, або у проміжному положенні між однією або декількома іншими секціями. Наприклад, мундштуки за даною корисною моделлю можуть являти собою багатокомпонентні мундштуки, які також включають в себе щонайменше одне з такого: секція, суміжна з прутком, яка розташована за ходом диму вище першої секції, та кінцева секція, яка вставляється в рот, розташована за ходом диму нижче першої секції. За варіантом, якому віддається перевага, кінцева секція (якщо присутня), яка вставляється в рот, включає в себе фільтрувальний матеріал. За варіантом, якому віддається більша перевага, кінцева секція, яка вставляється в рот, включає в себе фільтрувальний матеріал з по суті відсутньою ефективністю фільтрації дисперсної фази або з дуже невеликою ефективністю фільтрації дисперсної фази. Кінцева секція, яка вставляється в рот, може, наприклад, включати в себе целюлозний матеріал, такий як ацетатцелюлозний джгут, або інший прийнятний волокнистий фільтрувальний матеріал з невеликою ефективністю фільтрації. У випадку, коли кінцева секція, яка вставляється в рот, виготовлена з волокнистого фільтрувального матеріалу, її волокна можуть простягатися по суті вздовж всієї довжини цієї секції, яка вставляється в рот, і бути по суті вирівняними у поздовжньому напрямку курильного виробу. Альтернативно волокна можуть простягатися вздовж частини довжини відрізка штранга і бути орієнтованими випадковим чином відносно поздовжньої вісі курильного виробу. Кінцева секція багатокомпонентних мундштуків за даною корисною моделлю, яка вставляється в рот, може у певних варіантах здійснення переважно запобігати потраплянню матеріалу у вигляді частинок у першій секції або її частині під час куріння до ротової порожнини курця. У випадку, коли кінцева секція, яка вставляється в рот, включає в себе фільтрувальний матеріал, довжина цієї кінцевої секції, яка вставляється в рот, за варіантом, якому віддається перевага, становить від приблизно 3 мм до приблизно 12 мм, і за варіантом, якому віддається більша перевага, від приблизно 8 мм до приблизно 10 мм. Мундштуки за цією корисною моделлю можуть включати в себе кінцеву порожнину, яка вставляється в рот, розташовану за ходом диму нижче згаданої першої секції. Наприклад, у певних варіантах здійснення багатокомпонентні мундштуки курильних виробів за цією корисною моделлю можуть також включати в себе кінцеву порожнину, яка вставляється в рот, розташовану за ходом диму нижче описаної вище кінцевої секції, яка вставляється в рот. Ця порожнина, яка вставляється в рот, може формуватися, наприклад, ободковим папером, який охоплює вздовж обводу мундштук. Довжина порожнини, яка вставляється в рот, за варіантом, якому віддається перевага, становить 6 мм або менше. За варіантом, якому віддається перевага, суміжна з прутком кінцева секція (якщо присутня) включає в себе волокнистий фільтрувальний матеріал. Суміжна з прутком кінцева секція може, наприклад, включати в себе целюлозний матеріал, такий як ацетатцелюлозний джгут, або інший прийнятний волокнистий фільтрувальний матеріал, такий як папір. У випадку, коли суміжна з прутком кінцева секція виготовляється з волокнистого фільтрувального матеріалу, волокна в ньому можуть простягатися по суті вздовж всієї довжини цієї суміжної з прутком кінцевої секції і бути по суті вирівняними у поздовжньому напрямку курильного виробу. Альтернативно волокна можуть простягатися вздовж частини довжини відрізка штранга і бути орієнтованими випадковим чином відносно поздовжньої вісі курильного виробу. Суміжна з прутком кінцева секція може включати в себе щонайменше один сорбент, здатний видаляти щонайменше одну складову газової фази з головного струменя диму, який просмоктується через мундштук. За варіантом, якому віддається перевага, цей щонайменше 5 UA 87765 U 5 10 15 20 25 30 35 40 45 50 55 60 один сорбент вибирається з групи, яку складають активоване вугілля, активований оксид алюмінію, цеоліти, сепіоліти, молекулярні сита та силікагель. Щонайменше одна секція з-посеред згаданої кінцевої секції, яка вставляється в рот, і згаданої суміжної з прутком секції може містити один або декілька ароматизаторів, за варіантом, якому віддається перевага, один або декілька рідких ароматизаторів, для додаткового поліпшення доставляння аромату курцю під час куріння. Кожна з однієї або декількох секцій, які утворюють мундштук за цією корисною моделлю, може окремо обгортатися в обгортку штранга. У певних варіантах здійснення цієї корисної моделі перша секція, яка включає в себе перший та другий матеріали у вигляді частинок, може бути обгорнута в по суті прозору обгортку штранга для забезпечення можливості того, щоб перший і другий матеріали у вигляді частинок були видимими із зовнішньої сторони мундштука. Курильні вироби за цією корисною моделлю включають в себе пруток аерозолетвірного субстрату, такого як тютюн, прикріплений до мундштука за цією корисною моделлю ободковим папером у відомий спосіб. У випадку, коли перша секція мундштука обгортається у по суті прозору обгортку штранга, ободковий папір може мати одне або декілька вікон або вирізів, які знаходяться над першою секцією. У такому варіанті здійснення цієї корисної моделі, коли перша секція охоплюється вздовж обводу прозорою обгорткою штранга, перший та другий матеріали у вигляді частинок є видимими споживачу. Курильні вироби за даною корисною моделлю можуть бути сигаретами з фільтром або іншими курильними виробами, в яких для утворення диму спалюють тютюнову сировину або інші спалювані матеріали. У певних варіантах здійснення, яким віддається перевага, аерозолетвірний субстрат курильного виробу включає в себе тютюновий пруток, а мундштук включає в себе фільтр, який включає в себе одну або декілька секцій фільтра. Корисна модель буде описана із посиланнями на супровідні фігури, на яких: Фіг. 1 - вид збоку сигарети з фільтром, у тому числі багатокомпонентного фільтра за першим варіантом здійснення цієї корисної моделі, з розгорнутою обгорткою фільтра; та Фіг. 2 - вид збоку сигарети з фільтром, у тому числі багатокомпонентного фільтра за другим варіантом здійснення цієї корисної моделі, з розгорнутою обгорткою фільтра. Сигарета 10 з фільтром, показана на Фіг. 1, включає в себе видовжений циліндричний обгорнутий тютюновий пруток 12, прикріплений на одному з кінців до розташованого співвісно видовженого циліндричного багатокомпонентного фільтра 14. Обгорнутий тютюновий пруток 12 і багатокомпонентний фільтр 14 з'єднані у відомий спосіб ободковим папером 24, який охоплює вздовж обводу по всій довжині багатокомпонентний фільтр і суміжну з ним частину обгорнутого тютюнового прутка 12. Для вентилювання навколишнім повітрям головного струменя диму, який утворюється під час згоряння обгорнутого тютюнового прутка 12, у певних місцях вдовж по багатокомпонентному фільтру 14 крізь ободковий папір 24 виконана множина кільцевих рядів перфораційних отворів 26. Багатокомпонентний фільтр 14 сигарети 10 з фільтром, показаної на Фіг. 1, включає в себе чотири розташованих впритул торець до торця секції: віддалену від обгорнутого тютюнового прутка 12 кінцеву секцію 16, яка вставляється в рот; адсорбувальну секцію 18, розташовану за ходом диму вище кінцевої секції 16, яка вставляється в рот; розташовану за ходом диму вище адсорбувальної секції 18 середню секцію 20; і суміжну з прутком кінцеву секцію 22, розташовану за ходом диму вище середньої секції 20, яка розташована поряд з обгорнутим тютюновим прутком 12 і стикається з ним. Кінцева секція 16 має довжину 9 мм і включає в себе відрізок штранга ацетатцелюлозного джгута, пластифікованого триацетатом гліцерину. Адсорбувальна секція 18 являє собою згадану "першу секцію" мундштука за цією корисною моделлю. Він включає в себе відрізок штранга ацетатцелюлозного джгута з по суті рівномірно розподіленими по ньому чорними частинками активованого вугілля і білими целюлозними кульками. Адсорбувальна секція 18 має довжину 6 мм і вміщує 12 мг активованого вугілля у вигляді частинок і 16 мг целюлозних кульок, розпорошених по ацетатцелюлозному джгуту. Вдовж по адсорбувальній секції 18 в ободковому папері 24 у певних місцях виконані ряди перфораційних отворів 26, на відстані приблизно 12 мм від кінця фільтра 14, який вставляється в рот. Середня секція 20 має довжину 6 мм і включає в себе відрізок штранга ацетатцелюлозного джгута, пластифікованого триацетатом гліцерину. Суміжна з прутком кінцева секція 22 має довжину 6 мм і включає в себе відрізок штранга ацетатцелюлозного джгута з по суті рівномірно розподіленими по ньому частинками активованого вугілля. Суміжна з прутком кінцева секція 22 вміщує 36 мг активованого вугілля, розподіленого по ацетатцелюлозному джгуту. 6 UA 87765 U 5 10 15 20 25 30 35 Для виготовлення кожного багатокомпонентного фільтра 14 виготовляють у відомий спосіб окремі нескінченні прутки, які містять множину одиниць кожної секції багатокомпонентного фільтра 14, і потім їх поєднують для створення нескінченого прутка фільтра, який включає в себе множину одиниць багатокомпонентного фільтра 14. Після цього цей нескінчений пруток фільтра розрізають через певні рівні проміжки ріжучим механізмом для отримання безперервного ряду окремих багатокомпонентних фільтрів. В альтернативному варіанті (не показаний) здійснення цієї корисної моделі адсорбувальна секція 18 фільтра 14 включає в себе частинки оксиду алюмінію замість згаданих целюлозних кульок. Отже, одержана адсорбувальна секція 18 включає в себе чорні частинки активованого вугілля і білі частинки оксиду алюмінію, по суті рівномірно розподілені по відрізку штранга ацетатцелюлозного джгута. Сигарета 50 з фільтром, показана на Фіг. 2, має фільтр 54 типу "відрізок штранга-проміжоквідрізок штранга", який включає в себе три розташованих впритул торець до торця секції: віддалену від обгорнутого тютюнового прутка 12 кінцеву секцію 56, яка вставляється в рот; розташовану за ходом диму вище кінцевої секції 56, яка вставляється в рот, адсорбувальну секцію 58; і суміжну з прутком кінцеву секцію 60, розташовану за ходом диму вище адсорбувальної секції 58, яка розташована поряд з обгорнутим тютюновим прутком 12 і стикається з ним. Кінцева секція 56, яка вставляється в рот, є однакової конструкції з раніше описаною секцією 16, яка вставляється в рот, для показаної на Фіг. 1 сигарети 10 з фільтром. Аналогічно, суміжна з прутком секція 60 включає в себе відрізок штранга ацетатцелюлозного джгута. Адсорбувальна секція 58 фільтра 54 у вигляді порожнини, визначена між кінцевою секцією 56, яка вставляється в рот, і суміжною з прутком секцією 60, і заповнена сумішшю чорних частинок активованого вугілля і білих целюлозних. Частинки активованого вугілля і целюлозні кульки по суті рівномірно змішуються одні з іншими і розподіляються по суті рівномірно по порожнині. Багатокомпонентний фільтр 54 може бути виготовлений із застосуванням відомих способів і обладнання для виробництва фільтрів типу "відрізок штранга-проміжок-відрізок штранга". В альтернативному варіанті (не показаний) здійснення цієї корисної моделі адсорбувальна секція 58 включає в себе частинки оксиду алюмінію замість згаданих целюлозних кульок. Отже, одержана адсорбувальна секція 58 включає в себе порожнину, заповнену сумішшю чорних частинок активованого вугілля і білих частинок оксиду алюмінію. Для створення показаних на Фіг. 1 та Фіг. 2 сигарет 10, 50 з фільтром виготовляють багатокомпонентні фільтри 14, 54, які з'єднують з обгорнутими тютюновими прутками 12, виготовленими у відомий спосіб, ободковим папером 24 із застосуванням відомого обладнання для виготовлення сигарет з фільтром. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 60 1. Курильний виріб, який включає в себе: аерозолетвірний субстрат; та мундштук, який включає в себе першу секцію, до складу якої входить перший матеріал у вигляді частинок, який включає в себе адсорбувальний матеріал, і другий матеріал у вигляді частинок, розподілений у згаданому першому матеріалі, причому цей другий матеріал включає в себе целюлозний матеріал, і колір згаданого другого матеріалу та колір згаданого першого матеріалу є різними. 2. Курильний виріб за п. 1, який відрізняється тим, що згаданий перший матеріал має чорний колір, а згаданий другий матеріал має білий колір. 3. Курильний виріб за п. 1 або п. 2, який відрізняється тим, що згаданий другий матеріал є неадсорбувальним матеріалом. 4. Курильний виріб за будь-яким з попередніх пунктів, який відрізняється тим, що згаданий перший матеріал включає в себе активоване вугілля. 5. Курильний виріб за будь-яким з попередніх пунктів, який відрізняється тим, що згаданий другий матеріал включає в себе оксид алюмінію. 6. Курильний виріб за будь-яким з попередніх пунктів, який відрізняється тим, що згадана перша секція включає в себе волокнистий фільтрувальний матеріал, причому згадані перший та другий матеріали розподілені в цьому волокнистому фільтрувальному матеріалі. 7. Курильний виріб за будь-яким з пп. 1-5, який відрізняється тим, що перша секція включає в себе порожнину, принаймні частково заповнену згаданим першим матеріалом і згаданим другим матеріалом. 7 UA 87765 U 8. Курильний виріб за будь-яким з попередніх пунктів, який відрізняється тим, що співвідношення загальної маси згаданого другого матеріалу до загальної маси згаданого першого матеріалу в першій секції становить щонайменше 1:1. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8

Дивитися

Додаткова інформація

Автори англійською

Lekili Levent, Cusnir Nicolas, Besso, Clement

Автори російською

Лекили Левент, Бессо Клеман

МПК / Мітки

МПК: A61F 7/00

Мітки: курильний, виріб
