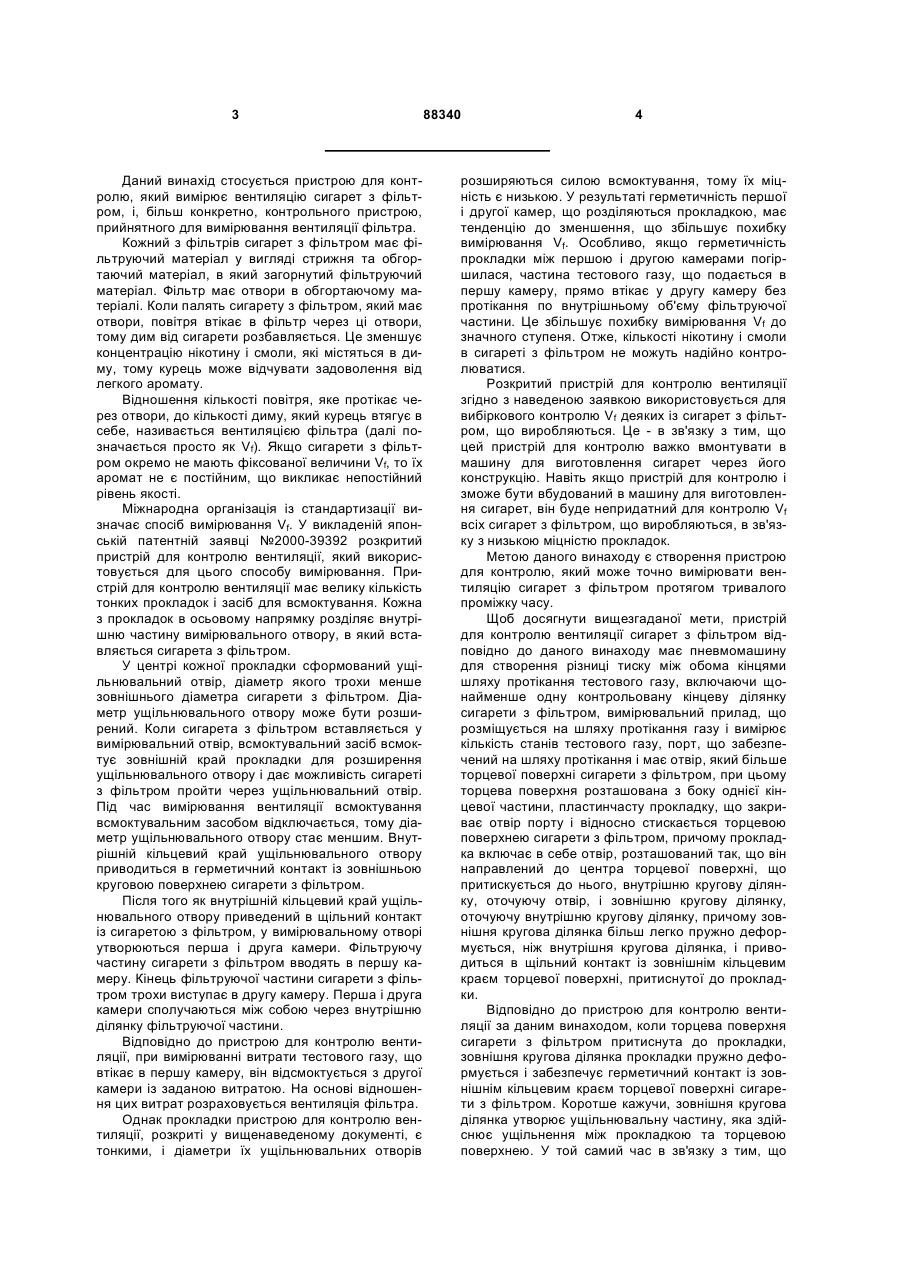

Пристрій для контролю вентиляції сигаретного фільтра

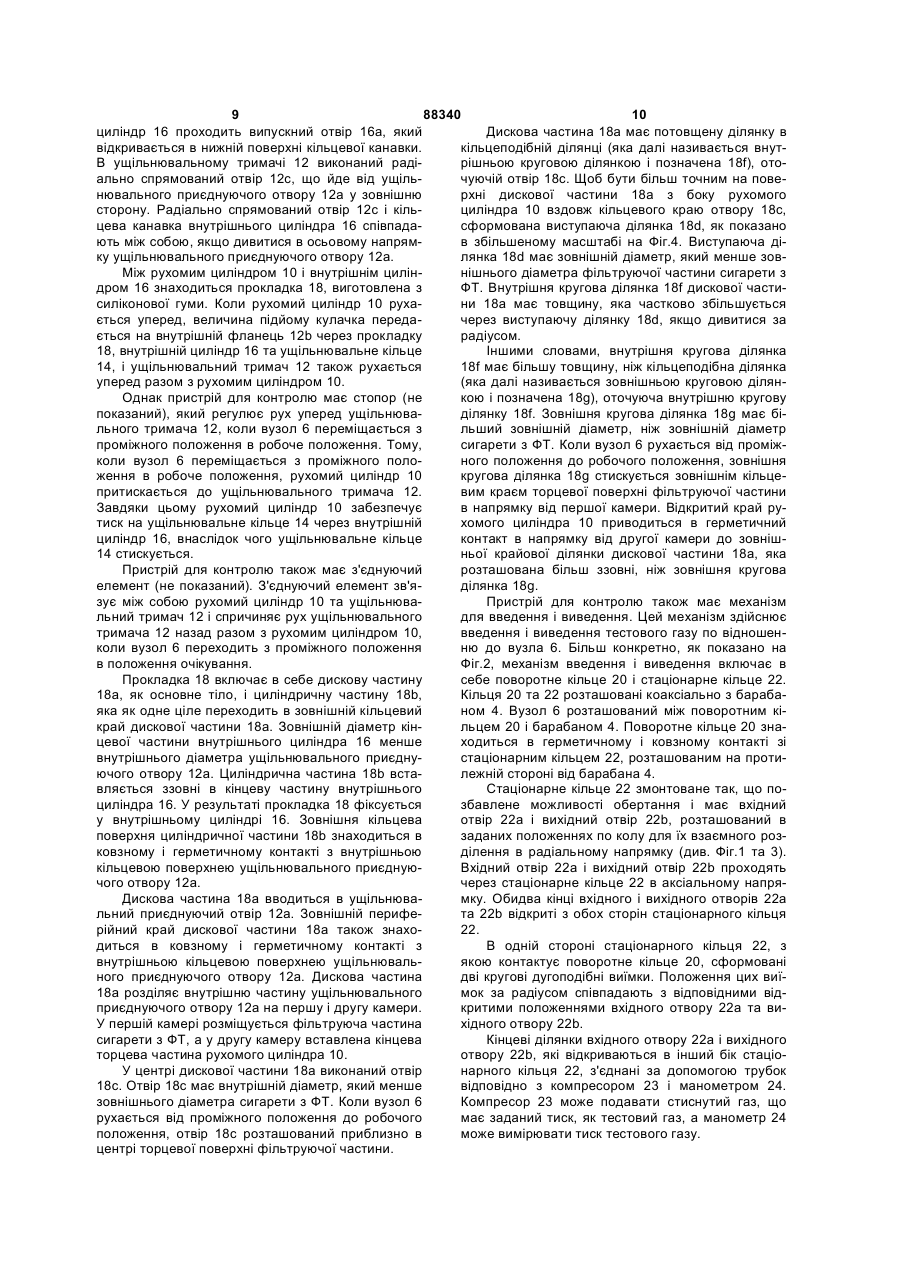

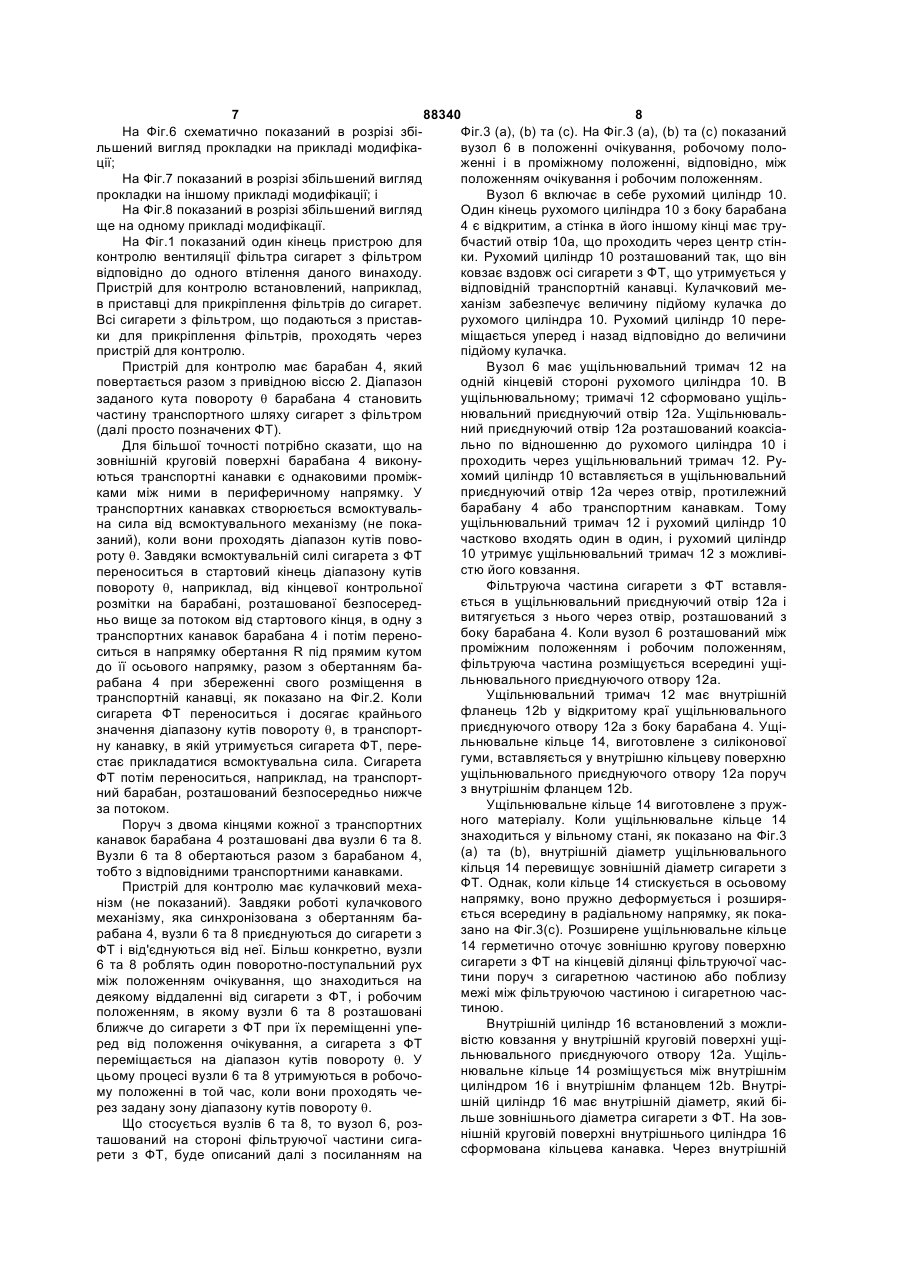

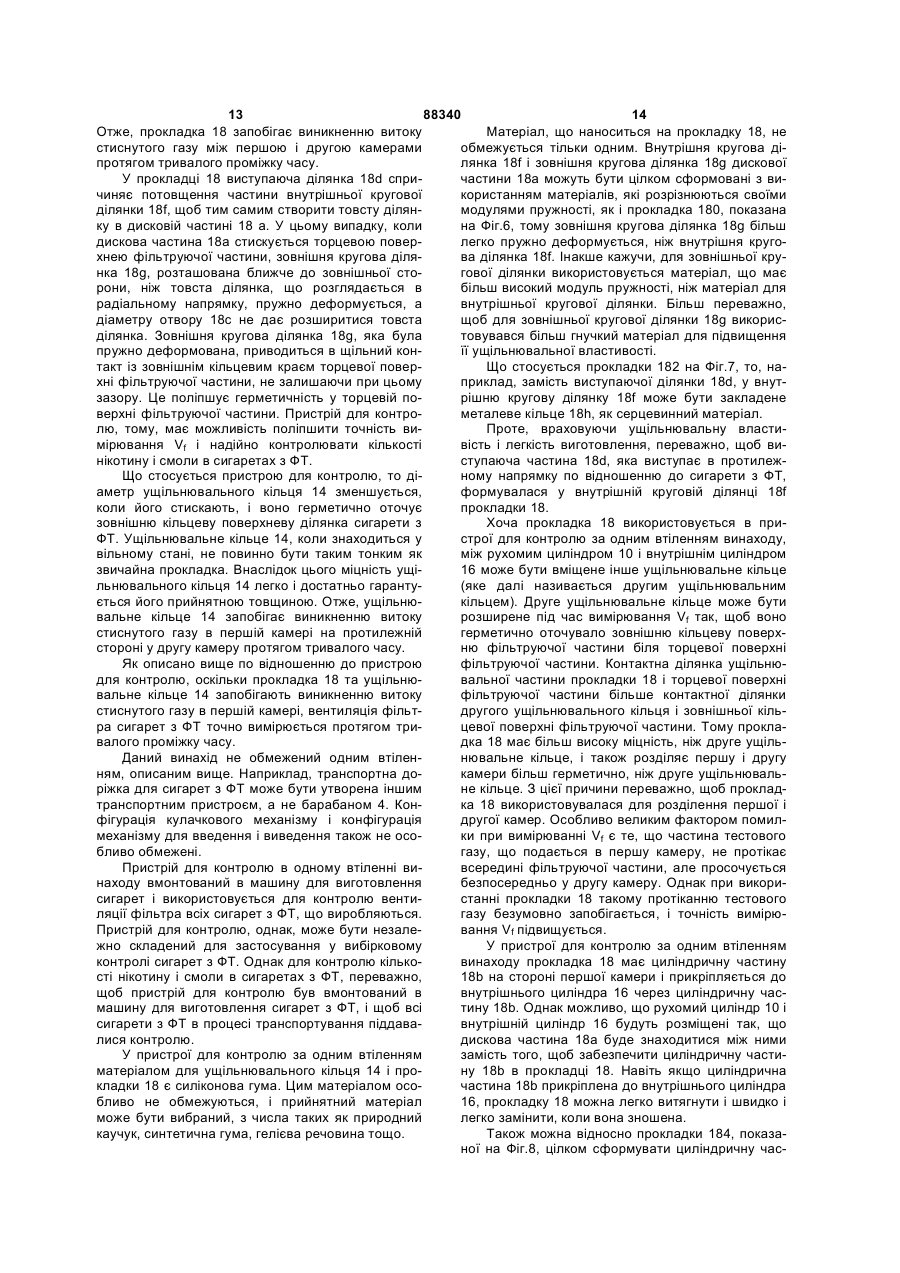

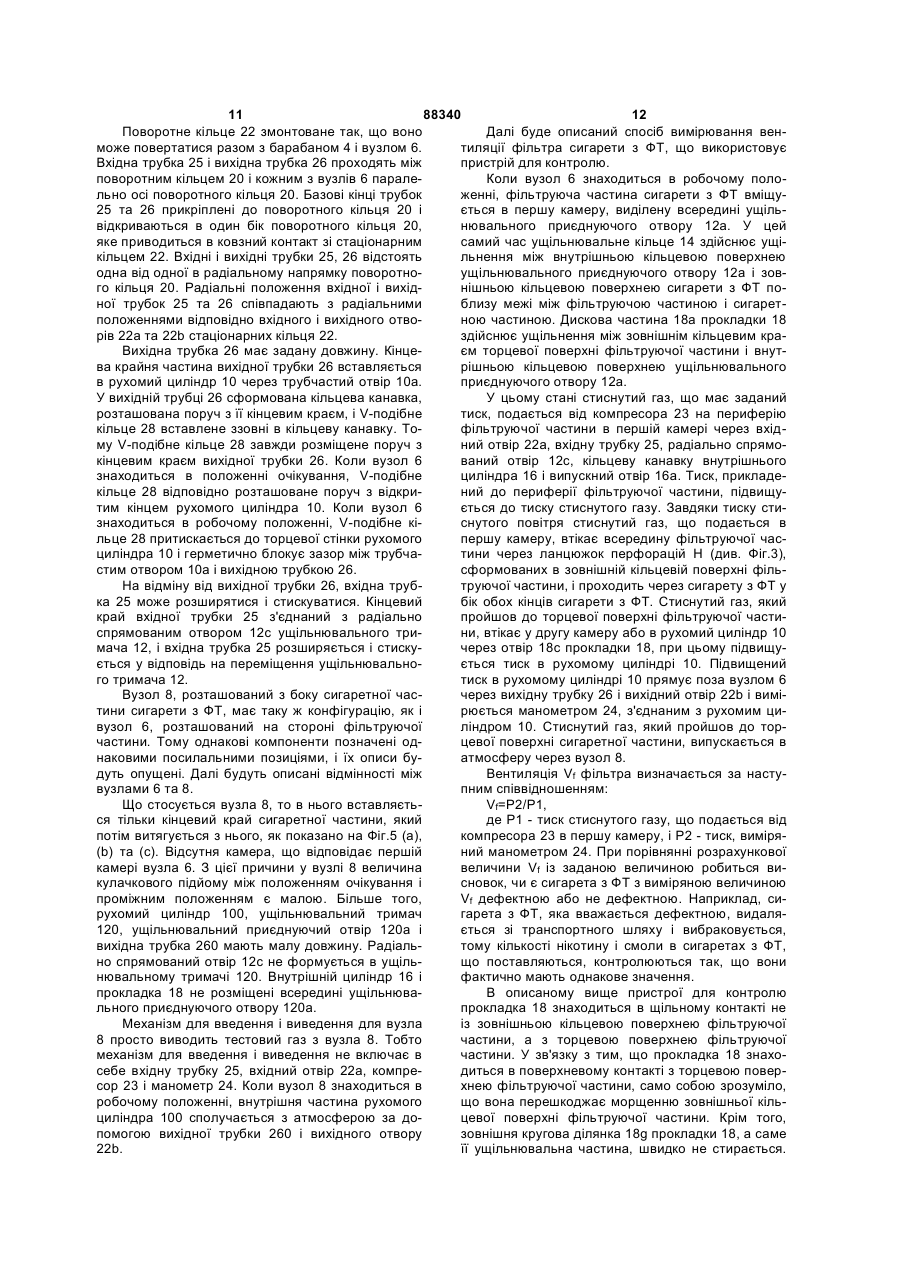

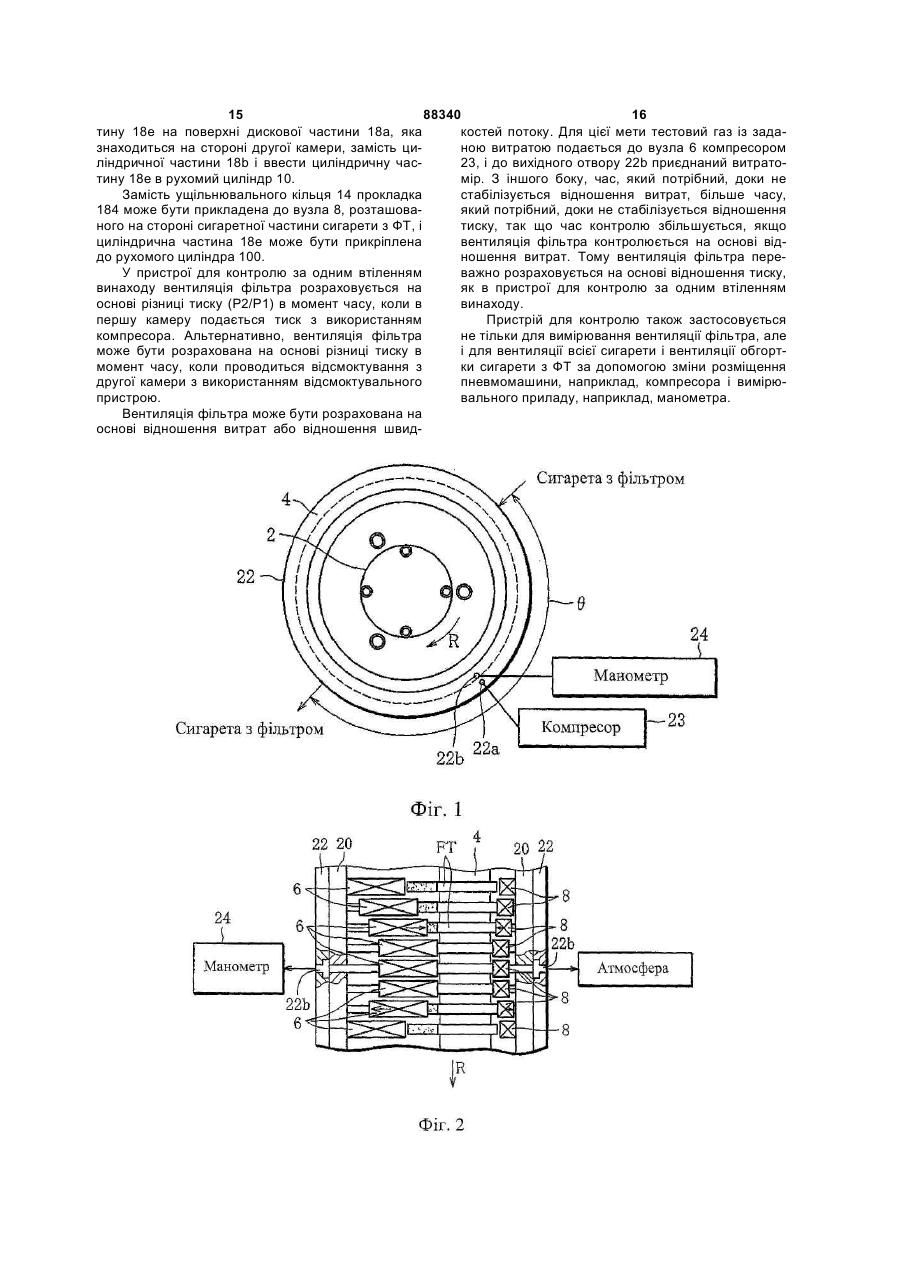

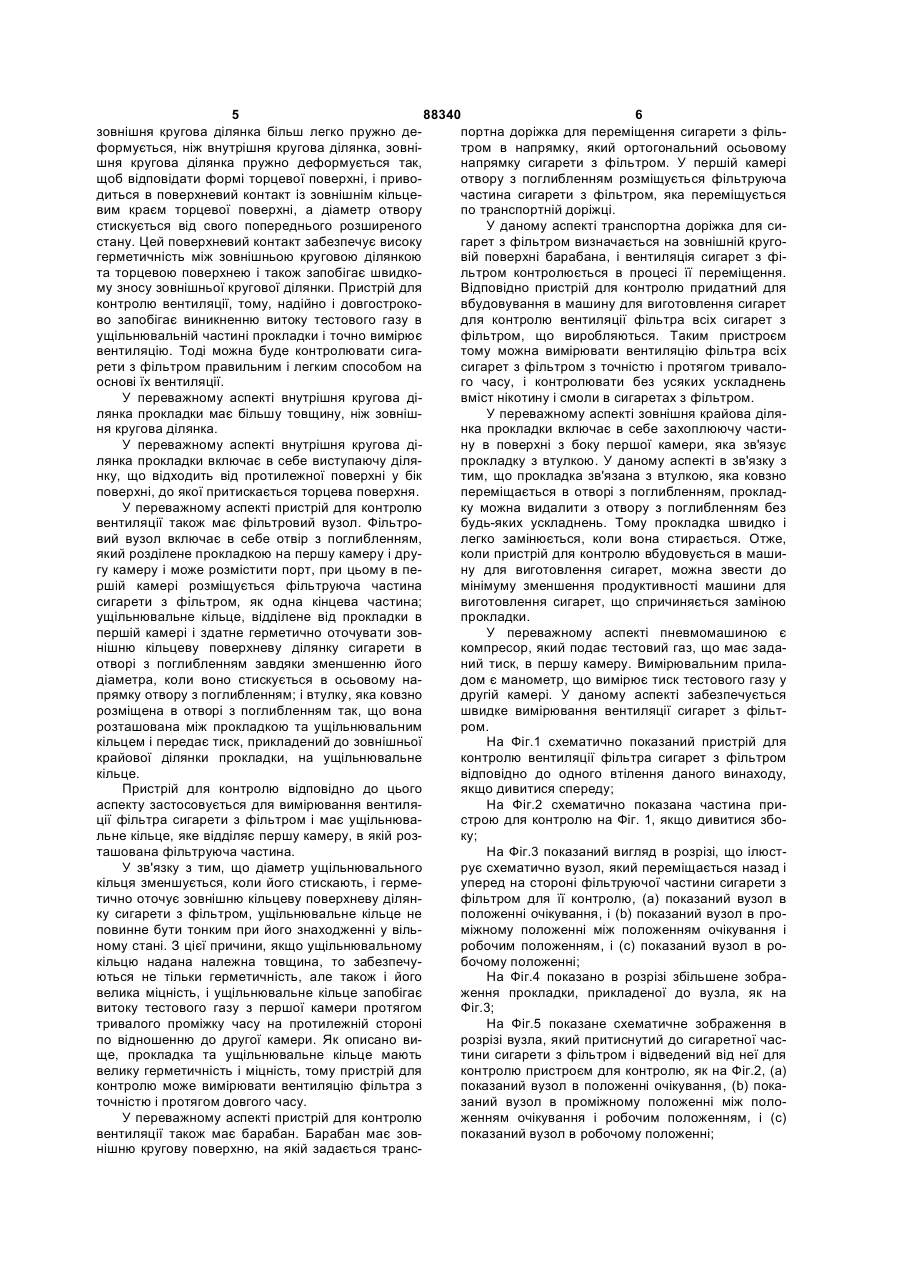

1. Пристрій для контролю вентиляції сигарет з фільтром, який містить пневмомашину, яка створює різницю тиску між двома кінцями шляху перенесення тестового газу, що включає в себе щонайменше одну кінцеву ділянку контрольованої сигарети з фільтром; вимірювальний прилад, який встановлений на шляху перенесення і вимірює параметри тестового газу; канал, який виконаний на шляху перенесення і має більший отвір, ніж торцева поверхня сигарети з фільтром, при цьому торцева поверхня сигарети з фільтром розташована на стороні однієї кінцевої ділянки; і пластинчасту прокладку, яка закриває отвір каналу і притиснута торцевою поверхнею сигарети з фільтром, причому прокладка має отвір, розміщений в центрі торцевої поверхні, підтиснутої до неї, внутрішню кругову ділянку, оточуючу отвір, і зовнішню кругову ділянку, оточуючу внутрішню кругову ділянку, виконану з можливістю більш легкої пружної деформації, ніж внутрішня кругова ділянка, і яка приводиться в щільний контакт із зовнішнім кільцевим краєм торцевої поверхні, притиснутої до прокладки. 2. Пристрій для контролю вентиляції сигарет з фільтром за п. 1, який відрізняється тим, що внутрішня кругова ділянка прокладки має більшу товщину, ніж зовнішня кругова ділянка. 3. Пристрій для контролю вентиляції сигарет з фільтром за п. 2, який відрізняється тим, що внут 2 (19) 1 3 Даний винахід стосується пристрою для контролю, який вимірює вентиляцію сигарет з фільтром, і, більш конкретно, контрольного пристрою, прийнятного для вимірювання вентиляції фільтра. Кожний з фільтрів сигарет з фільтром має фільтруючий матеріал у вигляді стрижня та обгортаючий матеріал, в який загорнутий фільтруючий матеріал. Фільтр має отвори в обгортаючому матеріалі. Коли палять сигарету з фільтром, який має отвори, повітря втікає в фільтр через ці отвори, тому дим від сигарети розбавляється. Це зменшує концентрацію нікотину і смоли, які містяться в диму, тому курець може відчувати задоволення від легкого аромату. Відношення кількості повітря, яке протікає через отвори, до кількості диму, який курець втягує в себе, називається вентиляцією фільтра (далі позначається просто як Vf). Якщо сигарети з фільтром окремо не мають фіксованої величини Vf, то їх аромат не є постійним, що викликає непостійний рівень якості. Міжнародна організація із стандартизації визначає спосіб вимірювання Vf. У викладеній японській патентній заявці №2000-39392 розкритий пристрій для контролю вентиляції, який використовується для цього способу вимірювання. Пристрій для контролю вентиляції має велику кількість тонких прокладок і засіб для всмоктування. Кожна з прокладок в осьовому напрямку розділяє внутрішню частину вимірювального отвору, в який вставляється сигарета з фільтром. У центрі кожної прокладки сформований ущільнювальний отвір, діаметр якого трохи менше зовнішнього діаметра сигарети з фільтром. Діаметр ущільнювального отвору може бути розширений. Коли сигарета з фільтром вставляється у вимірювальний отвір, всмоктувальний засіб всмоктує зовнішній край прокладки для розширення ущільнювального отвору і дає можливість сигареті з фільтром пройти через ущільнювальний отвір. Під час вимірювання вентиляції всмоктування всмоктувальним засобом відключається, тому діаметр ущільнювального отвору стає меншим. Внутрішній кільцевий край ущільнювального отвору приводиться в герметичний контакт із зовнішньою круговою поверхнею сигарети з фільтром. Після того як внутрішній кільцевий край ущільнювального отвору приведений в щільний контакт із сигаретою з фільтром, у вимірювальному отворі утворюються перша і друга камери. Фільтруючу частину сигарети з фільтром вводять в першу камеру. Кінець фільтруючої частини сигарети з фільтром трохи виступає в другу камеру. Перша і друга камери сполучаються між собою через внутрішню ділянку фільтруючої частини. Відповідно до пристрою для контролю вентиляції, при вимірюванні витрати тестового газу, що втікає в першу камеру, він відсмоктується з другої камери із заданою витратою. На основі відношення цих витрат розраховується вентиляція фільтра. Однак прокладки пристрою для контролю вентиляції, розкриті у вищенаведеному документі, є тонкими, і діаметри їх ущільнювальних отворів 88340 4 розширяються силою всмоктування, тому їх міцність є низькою. У результаті герметичність першої і другої камер, що розділяються прокладкою, має тенденцію до зменшення, що збільшує похибку вимірювання Vf. Особливо, якщо герметичність прокладки між першою і другою камерами погіршилася, частина тестового газу, що подається в першу камеру, прямо втікає у другу камеру без протікання по внутрішньому об'єму фільтруючої частини. Це збільшує похибку вимірювання Vf до значного ступеня. Отже, кількості нікотину і смоли в сигареті з фільтром не можуть надійно контролюватися. Розкритий пристрій для контролю вентиляції згідно з наведеною заявкою використовується для вибіркового контролю Vf деяких із сигарет з фільтром, що виробляються. Це - в зв'язку з тим, що цей пристрій для контролю важко вмонтувати в машину для виготовлення сигарет через його конструкцію. Навіть якщо пристрій для контролю і зможе бути вбудований в машину для виготовлення сигарет, він буде непридатний для контролю Vf всіх сигарет з фільтром, що виробляються, в зв'язку з низькою міцністю прокладок. Метою даного винаходу є створення пристрою для контролю, який може точно вимірювати вентиляцію сигарет з фільтром протягом тривалого проміжку часу. Щоб досягнути вищезгаданої мети, пристрій для контролю вентиляції сигарет з фільтром відповідно до даного винаходу має пневмомашину для створення різниці тиску між обома кінцями шляху протікання тестового газу, включаючи щонайменше одну контрольовану кінцеву ділянку сигарети з фільтром, вимірювальний прилад, що розміщується на шляху протікання газу і вимірює кількість станів тестового газу, порт, що забезпечений на шляху протікання і має отвір, який більше торцевої поверхні сигарети з фільтром, при цьому торцева поверхня розташована з боку однієї кінцевої частини, пластинчасту прокладку, що закриває отвір порту і відносно стискається торцевою поверхнею сигарети з фільтром, причому прокладка включає в себе отвір, розташований так, що він направлений до центра торцевої поверхні, що притискується до нього, внутрішню кругову ділянку, оточуючу отвір, і зовнішню кругову ділянку, оточуючу внутрішню кругову ділянку, причому зовнішня кругова ділянка більш легко пружно деформується, ніж внутрішня кругова ділянка, і приводиться в щільний контакт із зовнішнім кільцевим краєм торцевої поверхні, притиснутої до прокладки. Відповідно до пристрою для контролю вентиляції за даним винаходом, коли торцева поверхня сигарети з фільтром притиснута до прокладки, зовнішня кругова ділянка прокладки пружно деформується і забезпечує герметичний контакт із зовнішнім кільцевим краєм торцевої поверхні сигарети з фільтром. Коротше кажучи, зовнішня кругова ділянка утворює ущільнювальну частину, яка здійснює ущільнення між прокладкою та торцевою поверхнею. У той самий час в зв'язку з тим, що 5 88340 6 зовнішня кругова ділянка більш легко пружно депортна доріжка для переміщення сигарети з фільформується, ніж внутрішня кругова ділянка, зовнітром в напрямку, який ортогональний осьовому шня кругова ділянка пружно деформується так, напрямку сигарети з фільтром. У першій камері щоб відповідати формі торцевої поверхні, і привоотвору з поглибленням розміщується фільтруюча диться в поверхневий контакт із зовнішнім кільцечастина сигарети з фільтром, яка переміщується вим краєм торцевої поверхні, а діаметр отвору по транспортній доріжці. стискується від свого попереднього розширеного У даному аспекті транспортна доріжка для систану. Цей поверхневий контакт забезпечує високу гарет з фільтром визначається на зовнішній кругогерметичність між зовнішньою круговою ділянкою вій поверхні барабана, і вентиляція сигарет з фіта торцевою поверхнею і також запобігає швидкольтром контролюється в процесі її переміщення. му зносу зовнішньої кругової ділянки. Пристрій для Відповідно пристрій для контролю придатний для контролю вентиляції, тому, надійно і довгостроковбудовування в машину для виготовлення сигарет во запобігає виникненню витоку тестового газу в для контролю вентиляції фільтра всіх сигарет з ущільнювальній частині прокладки і точно вимірює фільтром, що виробляються. Таким пристроєм вентиляцію. Тоді можна буде контролювати сигатому можна вимірювати вентиляцію фільтра всіх рети з фільтром правильним і легким способом на сигарет з фільтром з точністю і протягом тривалооснові їх вентиляції. го часу, і контролювати без усяких ускладнень У переважному аспекті внутрішня кругова дівміст нікотину і смоли в сигаретах з фільтром. лянка прокладки має більшу товщину, ніж зовнішУ переважному аспекті зовнішня крайова діляня кругова ділянка. нка прокладки включає в себе захоплюючу частиУ переважному аспекті внутрішня кругова діну в поверхні з боку першої камери, яка зв'язує лянка прокладки включає в себе виступаючу діляпрокладку з втулкою. У даному аспекті в зв'язку з нку, що відходить від протилежної поверхні у бік тим, що прокладка зв'язана з втулкою, яка ковзно поверхні, до якої притискається торцева поверхня. переміщається в отворі з поглибленням, прокладУ переважному аспекті пристрій для контролю ку можна видалити з отвору з поглибленням без вентиляції також має фільтровий вузол. Фільтробудь-яких ускладнень. Тому прокладка швидко і вий вузол включає в себе отвір з поглибленням, легко замінюється, коли вона стирається. Отже, який розділене прокладкою на першу камеру і друколи пристрій для контролю вбудовується в машигу камеру і може розмістити порт, при цьому в пену для виготовлення сигарет, можна звести до ршій камері розміщується фільтруюча частина мінімуму зменшення продуктивності машини для сигарети з фільтром, як одна кінцева частина; виготовлення сигарет, що спричиняється заміною ущільнювальне кільце, відділене від прокладки в прокладки. першій камері і здатне герметично оточувати зовУ переважному аспекті пневмомашиною є нішню кільцеву поверхневу ділянку сигарети в компресор, який подає тестовий газ, що має задаотворі з поглибленням завдяки зменшенню його ний тиск, в першу камеру. Вимірювальним приладіаметра, коли воно стискується в осьовому надом є манометр, що вимірює тиск тестового газу у прямку отвору з поглибленням; і втулку, яка ковзно другій камері. У даному аспекті забезпечується розміщена в отворі з поглибленням так, що вона швидке вимірювання вентиляції сигарет з фільтрозташована між прокладкою та ущільнювальним ром. кільцем і передає тиск, прикладений до зовнішньої На Фіг.1 схематично показаний пристрій для крайової ділянки прокладки, на ущільнювальне контролю вентиляції фільтра сигарет з фільтром кільце. відповідно до одного втілення даного винаходу, Пристрій для контролю відповідно до цього якщо дивитися спереду; аспекту застосовується для вимірювання вентиляНа Фіг.2 схематично показана частина приції фільтра сигарети з фільтром і має ущільнювастрою для контролю на Фіг. 1, якщо дивитися збольне кільце, яке відділяє першу камеру, в якій розку; ташована фільтруюча частина. На Фіг.3 показаний вигляд в розрізі, що ілюстУ зв'язку з тим, що діаметр ущільнювального рує схематично вузол, який переміщається назад і кільця зменшується, коли його стискають, і гермеуперед на стороні фільтруючої частини сигарети з тично оточує зовнішню кільцеву поверхневу ділянфільтром для її контролю, (а) показаний вузол в ку сигарети з фільтром, ущільнювальне кільце не положенні очікування, і (b) показаний вузол в проповинне бути тонким при його знаходженні у вільміжному положенні між положенням очікування і ному стані. З цієї причини, якщо ущільнювальному робочим положенням, і (с) показаний вузол в рокільцю надана належна товщина, то забезпечубочому положенні; ються не тільки герметичність, але також і його На Фіг.4 показано в розрізі збільшене зобравелика міцність, і ущільнювальне кільце запобігає ження прокладки, прикладеної до вузла, як на витоку тестового газу з першої камери протягом Фіг.3; тривалого проміжку часу на протилежній стороні На Фіг.5 показане схематичне зображення в по відношенню до другої камери. Як описано вирозрізі вузла, який притиснутий до сигаретної часще, прокладка та ущільнювальне кільце мають тини сигарети з фільтром і відведений від неї для велику герметичність і міцність, тому пристрій для контролю пристроєм для контролю, як на Фіг.2, (а) контролю може вимірювати вентиляцію фільтра з показаний вузол в положенні очікування, (b) покаточністю і протягом довгого часу. заний вузол в проміжному положенні між полоУ переважному аспекті пристрій для контролю женням очікування і робочим положенням, і (с) вентиляції також має барабан. Барабан має зовпоказаний вузол в робочому положенні; нішню кругову поверхню, на якій задається транс 7 88340 8 На Фіг.6 схематично показаний в розрізі збіФіг.3 (а), (b) та (с). На Фіг.3 (а), (b) та (с) показаний льшений вигляд прокладки на прикладі модифікавузол 6 в положенні очікування, робочому полоції; женні і в проміжному положенні, відповідно, між На Фіг.7 показаний в розрізі збільшений вигляд положенням очікування і робочим положенням. прокладки на іншому прикладі модифікації; і Вузол 6 включає в себе рухомий циліндр 10. На Фіг.8 показаний в розрізі збільшений вигляд Один кінець рухомого циліндра 10 з боку барабана ще на одному прикладі модифікації. 4 є відкритим, а стінка в його іншому кінці має труНа Фіг.1 показаний один кінець пристрою для бчастий отвір 10а, що проходить через центр стінконтролю вентиляції фільтра сигарет з фільтром ки. Рухомий циліндр 10 розташований так, що він відповідно до одного втілення даного винаходу. ковзає вздовж осі сигарети з ФТ, що утримується у Пристрій для контролю встановлений, наприклад, відповідній транспортній канавці. Кулачковий мев приставці для прикріплення фільтрів до сигарет. ханізм забезпечує величину підйому кулачка до Всі сигарети з фільтром, що подаються з приставрухомого циліндра 10. Рухомий циліндр 10 переки для прикріплення фільтрів, проходять через міщається уперед і назад відповідно до величини пристрій для контролю. підйому кулачка. Пристрій для контролю має барабан 4, який Вузол 6 має ущільнювальний тримач 12 на повертається разом з привідною віссю 2. Діапазон одній кінцевій стороні рухомого циліндра 10. В ущільнювальному; тримачі 12 сформовано ущільзаданого кута повороту q барабана 4 становить нювальний приєднуючий отвір 12а. Ущільнювальчастину транспортного шляху сигарет з фільтром ний приєднуючий отвір 12а розташований коаксіа(далі просто позначених ФТ). льно по відношенню до рухомого циліндра 10 і Для більшої точності потрібно сказати, що на проходить через ущільнювальний тримач 12. Рузовнішній круговій поверхні барабана 4 виконухомий циліндр 10 вставляється в ущільнювальний ються транспортні канавки є однаковими проміжприєднуючий отвір 12а через отвір, протилежний ками між ними в периферичному напрямку. У барабану 4 або транспортним канавкам. Тому транспортних канавках створюється всмоктувальущільнювальний тримач 12 і рухомий циліндр 10 на сила від всмоктувального механізму (не покачастково входять один в один, і рухомий циліндр заний), коли вони проходять діапазон кутів пово10 утримує ущільнювальний тримач 12 з можливіроту q. Завдяки всмоктувальній силі сигарета з ФТ стю його ковзання. переноситься в стартовий кінець діапазону кутів Фільтруюча частина сигарети з ФТ вставляповороту q, наприклад, від кінцевої контрольної ється в ущільнювальний приєднуючий отвір 12а і розмітки на барабані, розташованої безпосередвитягується з нього через отвір, розташований з ньо вище за потоком від стартового кінця, в одну з боку барабана 4. Коли вузол 6 розташований між транспортних канавок барабана 4 і потім перенопроміжним положенням і робочим положенням, ситься в напрямку обертання R під прямим кутом фільтруюча частина розміщується всередині ущідо її осьового напрямку, разом з обертанням бальнювального приєднуючого отвору 12а. рабана 4 при збереженні свого розміщення в Ущільнювальний тримач 12 має внутрішній транспортній канавці, як показано на Фіг.2. Коли фланець 12b у відкритому краї ущільнювального сигарета ФТ переноситься і досягає крайнього приєднуючого отвору 12а з боку барабана 4. Ущізначення діапазону кутів повороту q, в транспортльнювальне кільце 14, виготовлене з силіконової ну канавку, в якій утримується сигарета ФТ, перегуми, вставляється у внутрішню кільцеву поверхню стає прикладатися всмоктувальна сила. Сигарета ущільнювального приєднуючого отвору 12а поруч ФТ потім переноситься, наприклад, на транспортз внутрішнім фланцем 12b. ний барабан, розташований безпосередньо нижче Ущільнювальне кільце 14 виготовлене з пружза потоком. ного матеріалу. Коли ущільнювальне кільце 14 Поруч з двома кінцями кожної з транспортних знаходиться у вільному стані, як показано на Фіг.3 канавок барабана 4 розташовані два вузли 6 та 8. (а) та (b), внутрішній діаметр ущільнювального Вузли 6 та 8 обертаються разом з барабаном 4, кільця 14 перевищує зовнішній діаметр сигарети з тобто з відповідними транспортними канавками. ФТ. Однак, коли кільце 14 стискується в осьовому Пристрій для контролю має кулачковий механапрямку, воно пружно деформується і розширянізм (не показаний). Завдяки роботі кулачкового ється всередину в радіальному напрямку, як покамеханізму, яка синхронізована з обертанням базано на Фіг.3(с). Розширене ущільнювальне кільце рабана 4, вузли 6 та 8 приєднуються до сигарети з 14 герметично оточує зовнішню кругову поверхню ФТ і від'єднуються від неї. Більш конкретно, вузли сигарети з ФТ на кінцевій ділянці фільтруючої час6 та 8 роблять один поворотно-поступальний рух тини поруч з сигаретною частиною або поблизу між положенням очікування, що знаходиться на межі між фільтруючою частиною і сигаретною часдеякому віддаленні від сигарети з ФТ, і робочим тиною. положенням, в якому вузли 6 та 8 розташовані Внутрішній циліндр 16 встановлений з можлиближче до сигарети з ФТ при їх переміщенні упевістю ковзання у внутрішній круговій поверхні ущіред від положення очікування, а сигарета з ФТ льнювального приєднуючого отвору 12а. Ущільпереміщається на діапазон кутів повороту q. У нювальне кільце 14 розміщується між внутрішнім цьому процесі вузли 6 та 8 утримуються в робочоциліндром 16 і внутрішнім фланцем 12b. Внутріму положенні в той час, коли вони проходять чешній циліндр 16 має внутрішній діаметр, який бірез задану зону діапазону кутів повороту q. льше зовнішнього діаметра сигарети з ФТ. На зовЩо стосується вузлів 6 та 8, то вузол 6, рознішній круговій поверхні внутрішнього циліндра 16 ташований на стороні фільтруючої частини сигасформована кільцева канавка. Через внутрішній рети з ФТ, буде описаний далі з посиланням на 9 88340 10 циліндр 16 проходить випускний отвір 16а, який Дискова частина 18а має потовщену ділянку в відкривається в нижній поверхні кільцевої канавки. кільцеподібній ділянці (яка далі називається внутВ ущільнювальному тримачі 12 виконаний радірішньою круговою ділянкою і позначена 18f), отоально спрямований отвір 12с, що йде від ущільчуючій отвір 18с. Щоб бути більш точним на повенювального приєднуючого отвору 12а у зовнішню рхні дискової частини 18а з боку рухомого сторону. Радіально спрямований отвір 12с і кільциліндра 10 вздовж кільцевого краю отвору 18с, цева канавка внутрішнього циліндра 16 співпадасформована виступаюча ділянка 18d, як показано ють між собою, якщо дивитися в осьовому напрямв збільшеному масштабі на Фіг.4. Виступаюча діку ущільнювального приєднуючого отвору 12а. лянка 18d має зовнішній діаметр, який менше зовМіж рухомим циліндром 10 і внутрішнім циліннішнього діаметра фільтруючої частини сигарети з дром 16 знаходиться прокладка 18, виготовлена з ФТ. Внутрішня кругова ділянка 18f дискової частисиліконової гуми. Коли рухомий циліндр 10 рухани 18а має товщину, яка частково збільшується ється уперед, величина підйому кулачка передачерез виступаючу ділянку 18d, якщо дивитися за ється на внутрішній фланець 12b через прокладку радіусом. 18, внутрішній циліндр 16 та ущільнювальне кільце Іншими словами, внутрішня кругова ділянка 14, і ущільнювальний тримач 12 також рухається 18f має більшу товщину, ніж кільцеподібна ділянка уперед разом з рухомим циліндром 10. (яка далі називається зовнішньою круговою ділянОднак пристрій для контролю має стопор (не кою і позначена 18g), оточуюча внутрішню кругову показаний), який регулює рух уперед ущільнюваділянку 18f. Зовнішня кругова ділянка 18g має більного тримача 12, коли вузол 6 переміщається з льший зовнішній діаметр, ніж зовнішній діаметр проміжного положення в робоче положення. Тому, сигарети з ФТ. Коли вузол 6 рухається від проміжколи вузол 6 переміщається з проміжного полоного положення до робочого положення, зовнішня ження в робоче положення, рухомий циліндр 10 кругова ділянка 18g стискується зовнішнім кільцепритискається до ущільнювального тримача 12. вим краєм торцевої поверхні фільтруючої частини Завдяки цьому рухомий циліндр 10 забезпечує в напрямку від першої камери. Відкритий край рутиск на ущільнювальне кільце 14 через внутрішній хомого циліндра 10 приводиться в герметичний циліндр 16, внаслідок чого ущільнювальне кільце контакт в напрямку від другої камери до зовніш14 стискується. ньої крайової ділянки дискової частини 18а, яка Пристрій для контролю також має з'єднуючий розташована більш ззовні, ніж зовнішня кругова елемент (не показаний). З'єднуючий елемент зв'яділянка 18g. зує між собою рухомий циліндр 10 та ущільнюваПристрій для контролю також має механізм льний тримач 12 і спричиняє рух ущільнювального для введення і виведення. Цей механізм здійснює тримача 12 назад разом з рухомим циліндром 10, введення і виведення тестового газу по відношенколи вузол 6 переходить з проміжного положення ню до вузла 6. Більш конкретно, як показано на в положення очікування. Фіг.2, механізм введення і виведення включає в Прокладка 18 включає в себе дискову частину себе поворотне кільце 20 і стаціонарне кільце 22. 18а, як основне тіло, і циліндричну частину 18b, Кільця 20 та 22 розташовані коаксіально з барабаяка як одне ціле переходить в зовнішній кільцевий ном 4. Вузол 6 розташований між поворотним кікрай дискової частини 18а. Зовнішній діаметр кінльцем 20 і барабаном 4. Поворотне кільце 20 знацевої частини внутрішнього циліндра 16 менше ходиться в герметичному і ковзному контакті зі внутрішнього діаметра ущільнювального приєднустаціонарним кільцем 22, розташованим на протиючого отвору 12а. Циліндрична частина 18b всталежній стороні від барабана 4. вляється ззовні в кінцеву частину внутрішнього Стаціонарне кільце 22 змонтоване так, що поциліндра 16. У результаті прокладка 18 фіксується збавлене можливості обертання і має вхідний у внутрішньому циліндрі 16. Зовнішня кільцева отвір 22а і вихідний отвір 22b, розташований в поверхня циліндричної частини 18b знаходиться в заданих положеннях по колу для їх взаємного розковзному і герметичному контакті з внутрішньою ділення в радіальному напрямку (див. Фіг.1 та 3). кільцевою поверхнею ущільнювального приєднуюВхідний отвір 22а і вихідний отвір 22b проходять чого отвору 12а. через стаціонарне кільце 22 в аксіальному напряДискова частина 18а вводиться в ущільнювамку. Обидва кінці вхідного і вихідного отворів 22а льний приєднуючий отвір 12а. Зовнішній перифета 22b відкриті з обох сторін стаціонарного кільця рійний край дискової частини 18а також знахо22. диться в ковзному і герметичному контакті з В одній стороні стаціонарного кільця 22, з внутрішньою кільцевою поверхнею ущільнювальякою контактує поворотне кільце 20, сформовані ного приєднуючого отвору 12а. Дискова частина дві кругові дугоподібні виїмки. Положення цих виї18а розділяє внутрішню частину ущільнювального мок за радіусом співпадають з відповідними відприєднуючого отвору 12а на першу і другу камери. критими положеннями вхідного отвору 22а та виУ першій камері розміщується фільтруюча частина хідного отвору 22b. сигарети з ФТ, а у другу камеру вставлена кінцева Кінцеві ділянки вхідного отвору 22а і вихідного торцева частина рухомого циліндра 10. отвору 22b, які відкриваються в інший бік стаціоУ центрі дискової частини 18а виконаний отвір нарного кільця 22, з'єднані за допомогою трубок 18с. Отвір 18с має внутрішній діаметр, який менше відповідно з компресором 23 і манометром 24. зовнішнього діаметра сигарети з ФТ. Коли вузол 6 Компресор 23 може подавати стиснутий газ, що рухається від проміжного положення до робочого має заданий тиск, як тестовий газ, а манометр 24 положення, отвір 18с розташований приблизно в може вимірювати тиск тестового газу. центрі торцевої поверхні фільтруючої частини. 11 88340 12 Поворотне кільце 22 змонтоване так, що воно Далі буде описаний спосіб вимірювання венможе повертатися разом з барабаном 4 і вузлом 6. тиляції фільтра сигарети з ФТ, що використовує Вхідна трубка 25 і вихідна трубка 26 проходять між пристрій для контролю. поворотним кільцем 20 і кожним з вузлів 6 паралеКоли вузол 6 знаходиться в робочому полольно осі поворотного кільця 20. Базові кінці трубок женні, фільтруюча частина сигарети з ФТ вміщу25 та 26 прикріплені до поворотного кільця 20 і ється в першу камеру, виділену всередині ущільвідкриваються в один бік поворотного кільця 20, нювального приєднуючого отвору 12а. У цей яке приводиться в ковзний контакт зі стаціонарним самий час ущільнювальне кільце 14 здійснює ущікільцем 22. Вхідні і вихідні трубки 25, 26 відстоять льнення між внутрішньою кільцевою поверхнею одна від одної в радіальному напрямку поворотноущільнювального приєднуючого отвору 12а і зовго кільця 20. Радіальні положення вхідної і вихіднішньою кільцевою поверхнею сигарети з ФТ поної трубок 25 та 26 співпадають з радіальними близу межі між фільтруючою частиною і сигаретположеннями відповідно вхідного і вихідного отвоною частиною. Дискова частина 18а прокладки 18 рів 22а та 22b стаціонарних кільця 22. здійснює ущільнення між зовнішнім кільцевим краВихідна трубка 26 має задану довжину. Кінцеєм торцевої поверхні фільтруючої частини і внутва крайня частина вихідної трубки 26 вставляється рішньою кільцевою поверхнею ущільнювального в рухомий циліндр 10 через трубчастий отвір 10а. приєднуючого отвору 12а. У вихідній трубці 26 сформована кільцева канавка, У цьому стані стиснутий газ, що має заданий розташована поруч з її кінцевим краєм, і V-подібне тиск, подається від компресора 23 на периферію кільце 28 вставлене ззовні в кільцеву канавку. Тофільтруючої частини в першій камері через вхідму V-подібне кільце 28 завжди розміщене поруч з ний отвір 22а, вхідну трубку 25, радіально спрямокінцевим краєм вихідної трубки 26. Коли вузол 6 ваний отвір 12с, кільцеву канавку внутрішнього знаходиться в положенні очікування, V-подібне циліндра 16 і випускний отвір 16а. Тиск, прикладекільце 28 відповідно розташоване поруч з відкриний до периферії фільтруючої частини, підвищутим кінцем рухомого циліндра 10. Коли вузол 6 ється до тиску стиснутого газу. Завдяки тиску стизнаходиться в робочому положенні, V-подібне кіснутого повітря стиснутий газ, що подається в льце 28 притискається до торцевої стінки рухомого першу камеру, втікає всередину фільтруючої часциліндра 10 і герметично блокує зазор між трубчатини через ланцюжок перфорацій Н (див. Фіг.3), стим отвором 10а і вихідною трубкою 26. сформованих в зовнішній кільцевій поверхні фільНа відміну від вихідної трубки 26, вхідна трубтруючої частини, і проходить через сигарету з ФТ у ка 25 може розширятися і стискуватися. Кінцевий бік обох кінців сигарети з ФТ. Стиснутий газ, який край вхідної трубки 25 з'єднаний з радіально пройшов до торцевої поверхні фільтруючої частиспрямованим отвором 12с ущільнювального трини, втікає у другу камеру або в рухомий циліндр 10 мача 12, і вхідна трубка 25 розширяється і стискучерез отвір 18с прокладки 18, при цьому підвищується у відповідь на переміщення ущільнювальноється тиск в рухомому циліндрі 10. Підвищений го тримача 12. тиск в рухомому циліндрі 10 прямує поза вузлом 6 Вузол 8, розташований з боку сигаретної часчерез вихідну трубку 26 і вихідний отвір 22b і вимітини сигарети з ФТ, має таку ж конфігурацію, як і рюється манометром 24, з'єднаним з рухомим цивузол 6, розташований на стороні фільтруючої ліндром 10. Стиснутий газ, який пройшов до торчастини. Тому однакові компоненти позначені одцевої поверхні сигаретної частини, випускається в наковими посилальними позиціями, і їх описи буатмосферу через вузол 8. дуть опущені. Далі будуть описані відмінності між Вентиляція Vf фільтра визначається за настувузлами 6 та 8. пним співвідношенням: Що стосується вузла 8, то в нього вставляєтьVf=P2/P1, ся тільки кінцевий край сигаретної частини, який де P1 - тиск стиснутого газу, що подається від потім витягується з нього, як показано на Фіг.5 (а), компресора 23 в першу камеру, і Р2 - тиск, виміря(b) та (с). Відсутня камера, що відповідає першій ний манометром 24. При порівнянні розрахункової камері вузла 6. З цієї причини у вузлі 8 величина величини Vf із заданою величиною робиться викулачкового підйому між положенням очікування і сновок, чи є сигарета з ФТ з виміряною величиною проміжним положенням є малою. Більше того, Vf дефектною або не дефектною. Наприклад, сирухомий циліндр 100, ущільнювальний тримач гарета з ФТ, яка вважається дефектною, видаля120, ущільнювальний приєднуючий отвір 120а і ється зі транспортного шляху і вибраковується, вихідна трубка 260 мають малу довжину. Радіальтому кількості нікотину і смоли в сигаретах з ФТ, но спрямований отвір 12с не формується в ущільщо поставляються, контролюються так, що вони нювальному тримачі 120. Внутрішній циліндр 16 і фактично мають однакове значення. прокладка 18 не розміщені всередині ущільнюваВ описаному вище пристрої для контролю льного приєднуючого отвору 120а. прокладка 18 знаходиться в щільному контакті не Механізм для введення і виведення для вузла із зовнішньою кільцевою поверхнею фільтруючої 8 просто виводить тестовий газ з вузла 8. Тобто частини, а з торцевою поверхнею фільтруючої механізм для введення і виведення не включає в частини. У зв'язку з тим, що прокладка 18 знахосебе вхідну трубку 25, вхідний отвір 22а, компредиться в поверхневому контакті з торцевою поверсор 23 і манометр 24. Коли вузол 8 знаходиться в хнею фільтруючої частини, само собою зрозуміло, робочому положенні, внутрішня частина рухомого що вона перешкоджає морщенню зовнішньої кільциліндра 100 сполучається з атмосферою за доцевої поверхні фільтруючої частини. Крім того, помогою вихідної трубки 260 і вихідного отвору зовнішня кругова ділянка 18g прокладки 18, а саме 22b. її ущільнювальна частина, швидко не стирається. 13 88340 14 Отже, прокладка 18 запобігає виникненню витоку Матеріал, що наноситься на прокладку 18, не стиснутого газу між першою і другою камерами обмежується тільки одним. Внутрішня кругова діпротягом тривалого проміжку часу. лянка 18f і зовнішня кругова ділянка 18g дискової У прокладці 18 виступаюча ділянка 18d спричастини 18а можуть бути цілком сформовані з вичиняє потовщення частини внутрішньої кругової користанням матеріалів, які розрізнюються своїми ділянки 18f, щоб тим самим створити товсту ділянмодулями пружності, як і прокладка 180, показана ку в дисковій частині 18 а. У цьому випадку, коли на Фіг.6, тому зовнішня кругова ділянка 18g більш дискова частина 18а стискується торцевою поверлегко пружно деформується, ніж внутрішня кругохнею фільтруючої частини, зовнішня кругова ділява ділянка 18f. Інакше кажучи, для зовнішньої крунка 18g, розташована ближче до зовнішньої стогової ділянки використовується матеріал, що має рони, ніж товста ділянка, що розглядається в більш високий модуль пружності, ніж матеріал для радіальному напрямку, пружно деформується, а внутрішньої кругової ділянки. Більш переважно, діаметру отвору 18с не дає розширитися товста щоб для зовнішньої кругової ділянки 18g викорисділянка. Зовнішня кругова ділянка 18g, яка була товувався більш гнучкий матеріал для підвищення пружно деформована, приводиться в щільний конїї ущільнювальної властивості. такт із зовнішнім кільцевим краєм торцевої поверЩо стосується прокладки 182 на Фіг.7, то, нахні фільтруючої частини, не залишаючи при цьому приклад, замість виступаючої ділянки 18d, у внутзазору. Це поліпшує герметичність у торцевій порішню кругову ділянку 18f може бути закладене верхні фільтруючої частини. Пристрій для контрометалеве кільце 18h, як серцевинний матеріал. лю, тому, має можливість поліпшити точність виПроте, враховуючи ущільнювальну властимірювання Vf і надійно контролювати кількості вість і легкість виготовлення, переважно, щоб винікотину і смоли в сигаретах з ФТ. ступаюча частина 18d, яка виступає в протилежЩо стосується пристрою для контролю, то діному напрямку по відношенню до сигарети з ФТ, аметр ущільнювального кільця 14 зменшується, формувалася у внутрішній круговій ділянці 18f коли його стискають, і воно герметично оточує прокладки 18. зовнішню кільцеву поверхневу ділянка сигарети з Хоча прокладка 18 використовується в приФТ. Ущільнювальне кільце 14, коли знаходиться у строї для контролю за одним втіленням винаходу, вільному стані, не повинно бути таким тонким як між рухомим циліндром 10 і внутрішнім циліндром звичайна прокладка. Внаслідок цього міцність ущі16 може бути вміщене інше ущільнювальне кільце льнювального кільця 14 легко і достатньо гаранту(яке далі називається другим ущільнювальним ється його прийнятною товщиною. Отже, ущільнюкільцем). Друге ущільнювальне кільце може бути вальне кільце 14 запобігає виникненню витоку розширене під час вимірювання Vf так, щоб воно стиснутого газу в першій камері на протилежній герметично оточувало зовнішню кільцеву поверхстороні у другу камеру протягом тривалого часу. ню фільтруючої частини біля торцевої поверхні Як описано вище по відношенню до пристрою фільтруючої частини. Контактна ділянка ущільнюдля контролю, оскільки прокладка 18 та ущільнювальної частини прокладки 18 і торцевої поверхні вальне кільце 14 запобігають виникненню витоку фільтруючої частини більше контактної ділянки стиснутого газу в першій камері, вентиляція фільтдругого ущільнювального кільця і зовнішньої кільра сигарет з ФТ точно вимірюється протягом трицевої поверхні фільтруючої частини. Тому проклавалого проміжку часу. дка 18 має більш високу міцність, ніж друге ущільДаний винахід не обмежений одним втіленнювальне кільце, і також розділяє першу і другу ням, описаним вище. Наприклад, транспортна докамери більш герметично, ніж друге ущільнювальріжка для сигарет з ФТ може бути утворена іншим не кільце. З цієї причини переважно, щоб прокладтранспортним пристроєм, а не барабаном 4. Конка 18 використовувалася для розділення першої і фігурація кулачкового механізму і конфігурація другої камер. Особливо великим фактором помилмеханізму для введення і виведення також не осоки при вимірюванні Vf є те, що частина тестового бливо обмежені. газу, що подається в першу камеру, не протікає Пристрій для контролю в одному втіленні вивсередині фільтруючої частини, але просочується находу вмонтований в машину для виготовлення безпосередньо у другу камеру. Однак при викорисигарет і використовується для контролю вентистанні прокладки 18 такому протіканню тестового ляції фільтра всіх сигарет з ФТ, що виробляються. газу безумовно запобігається, і точність вимірюПристрій для контролю, однак, може бути незалевання Vf підвищується. жно складений для застосування у вибірковому У пристрої для контролю за одним втіленням контролі сигарет з ФТ. Однак для контролю кільковинаходу прокладка 18 має циліндричну частину сті нікотину і смоли в сигаретах з ФТ, переважно, 18b на стороні першої камери і прикріпляється до щоб пристрій для контролю був вмонтований в внутрішнього циліндра 16 через циліндричну часмашину для виготовлення сигарет з ФТ, і щоб всі тину 18b. Однак можливо, що рухомий циліндр 10 і сигарети з ФТ в процесі транспортування піддававнутрішній циліндр 16 будуть розміщені так, що лися контролю. дискова частина 18а буде знаходитися між ними У пристрої для контролю за одним втіленням замість того, щоб забезпечити циліндричну частиматеріалом для ущільнювального кільця 14 і прону 18b в прокладці 18. Навіть якщо циліндрична кладки 18 є силіконова гума. Цим матеріалом осочастина 18b прикріплена до внутрішнього циліндра бливо не обмежуються, і прийнятний матеріал 16, прокладку 18 можна легко витягнути і швидко і може бути вибраний, з числа таких як природний легко замінити, коли вона зношена. каучук, синтетична гума, гелієва речовина тощо. Також можна відносно прокладки 184, показаної на Фіг.8, цілком сформувати циліндричну час 15 88340 16 тину 18е на поверхні дискової частини 18а, яка костей потоку. Для цієї мети тестовий газ із задазнаходиться на стороні другої камери, замість циною витратою подається до вузла 6 компресором ліндричної частини 18b і ввести циліндричну час23, і до вихідного отвору 22b приєднаний витратотину 18е в рухомий циліндр 10. мір. З іншого боку, час, який потрібний, доки не Замість ущільнювального кільця 14 прокладка стабілізується відношення витрат, більше часу, 184 може бути прикладена до вузла 8, розташоваякий потрібний, доки не стабілізується відношення ного на стороні сигаретної частини сигарети з ФТ, і тиску, так що час контролю збільшується, якщо циліндрична частина 18е може бути прикріплена вентиляція фільтра контролюється на основі віддо рухомого циліндра 100. ношення витрат. Тому вентиляція фільтра переУ пристрої для контролю за одним втіленням важно розраховується на основі відношення тиску, винаходу вентиляція фільтра розраховується на як в пристрої для контролю за одним втіленням основі різниці тиску (Р2/Р1) в момент часу, коли в винаходу. першу камеру подається тиск з використанням Пристрій для контролю також застосовується компресора. Альтернативно, вентиляція фільтра не тільки для вимірювання вентиляції фільтра, але може бути розрахована на основі різниці тиску в і для вентиляції всієї сигарети і вентиляції обгортмомент часу, коли проводиться відсмоктування з ки сигарети з ФТ за допомогою зміни розміщення другої камери з використанням відсмоктувального пневмомашини, наприклад, компресора і вимірюпристрою. вального приладу, наприклад, манометра. Вентиляція фільтра може бути розрахована на основі відношення витрат або відношення швид 17 88340 18 19 88340 20 21 Комп’ютерна верстка В. Мацело 88340 Підписне 22 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
