Пристрій і спосіб збору діагностичних даних

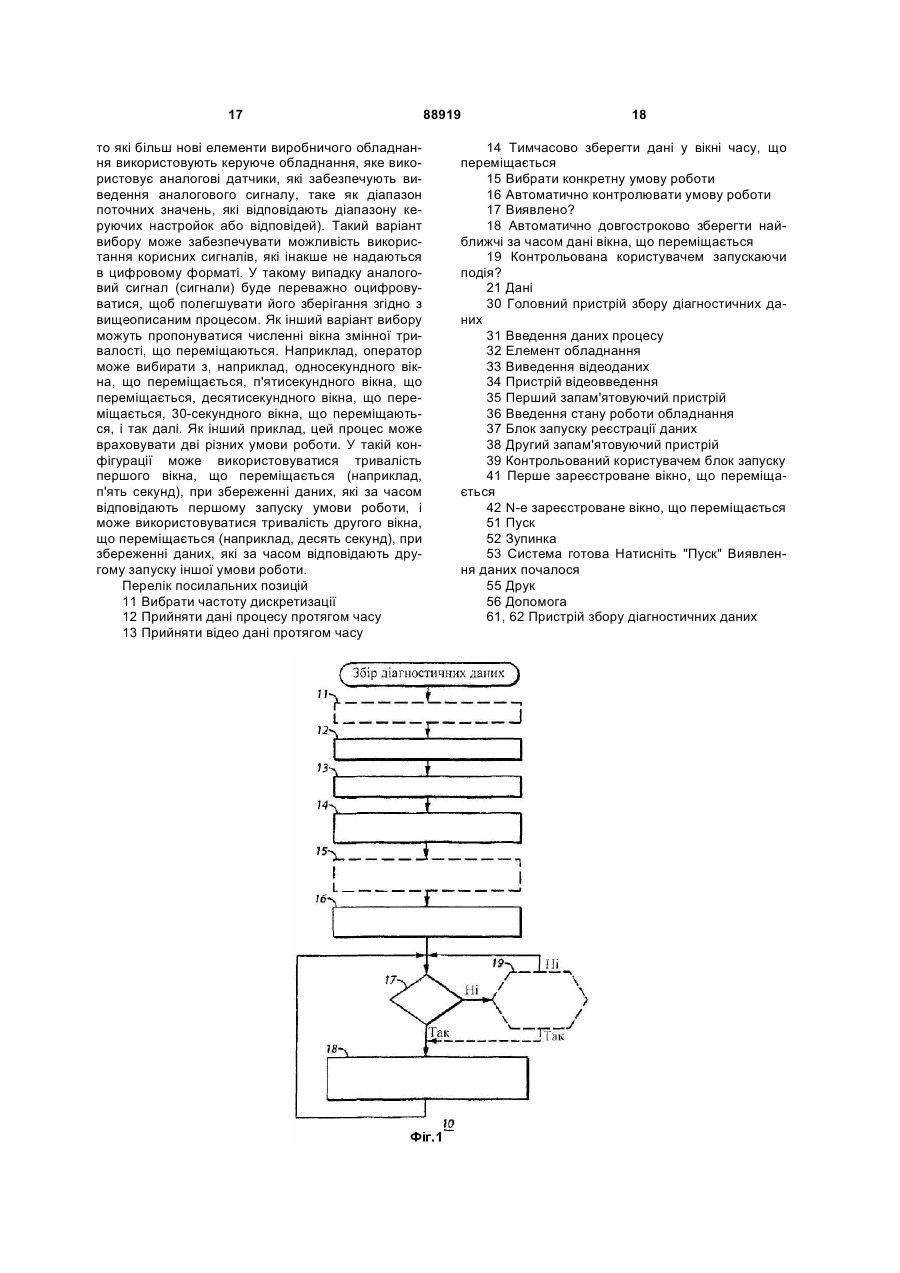

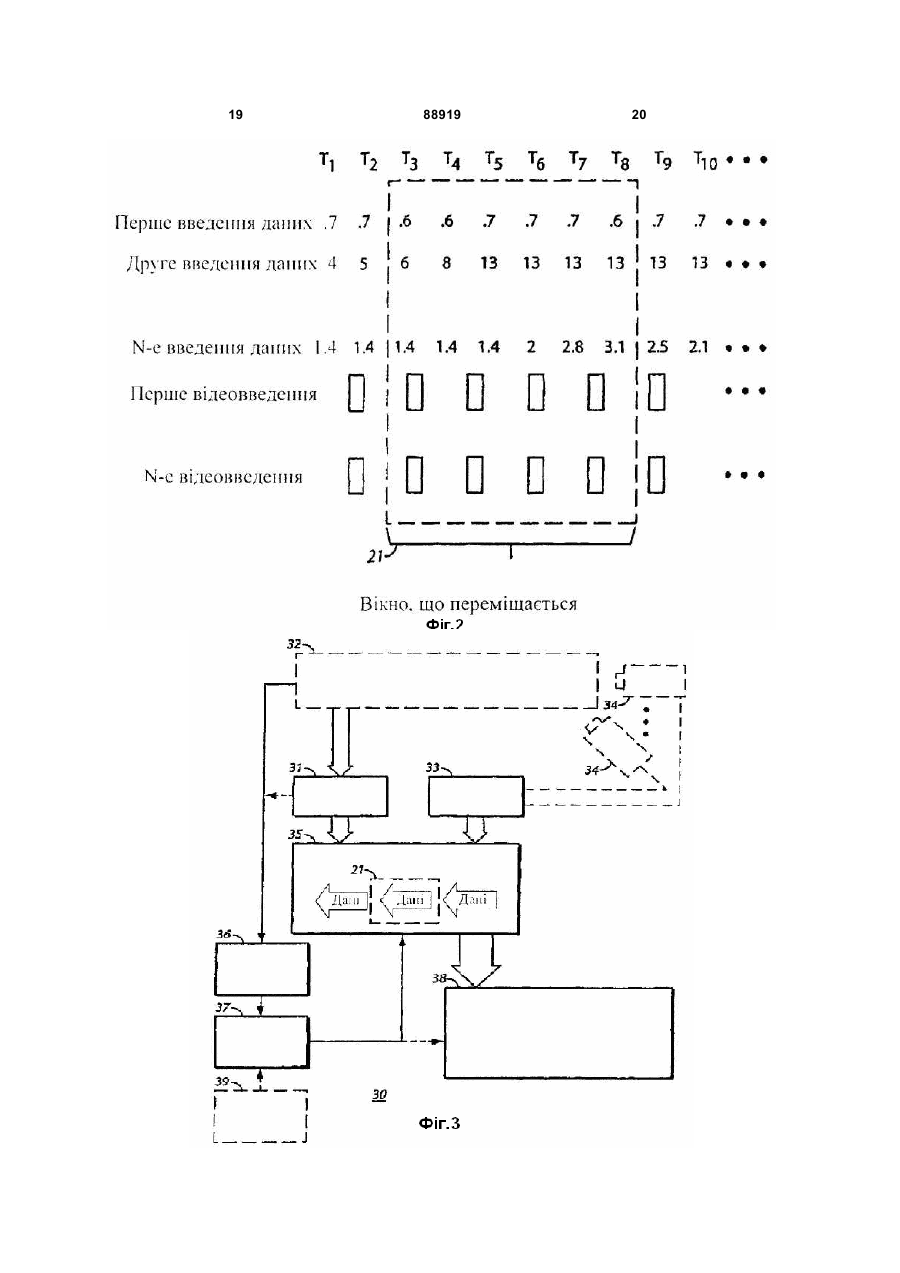

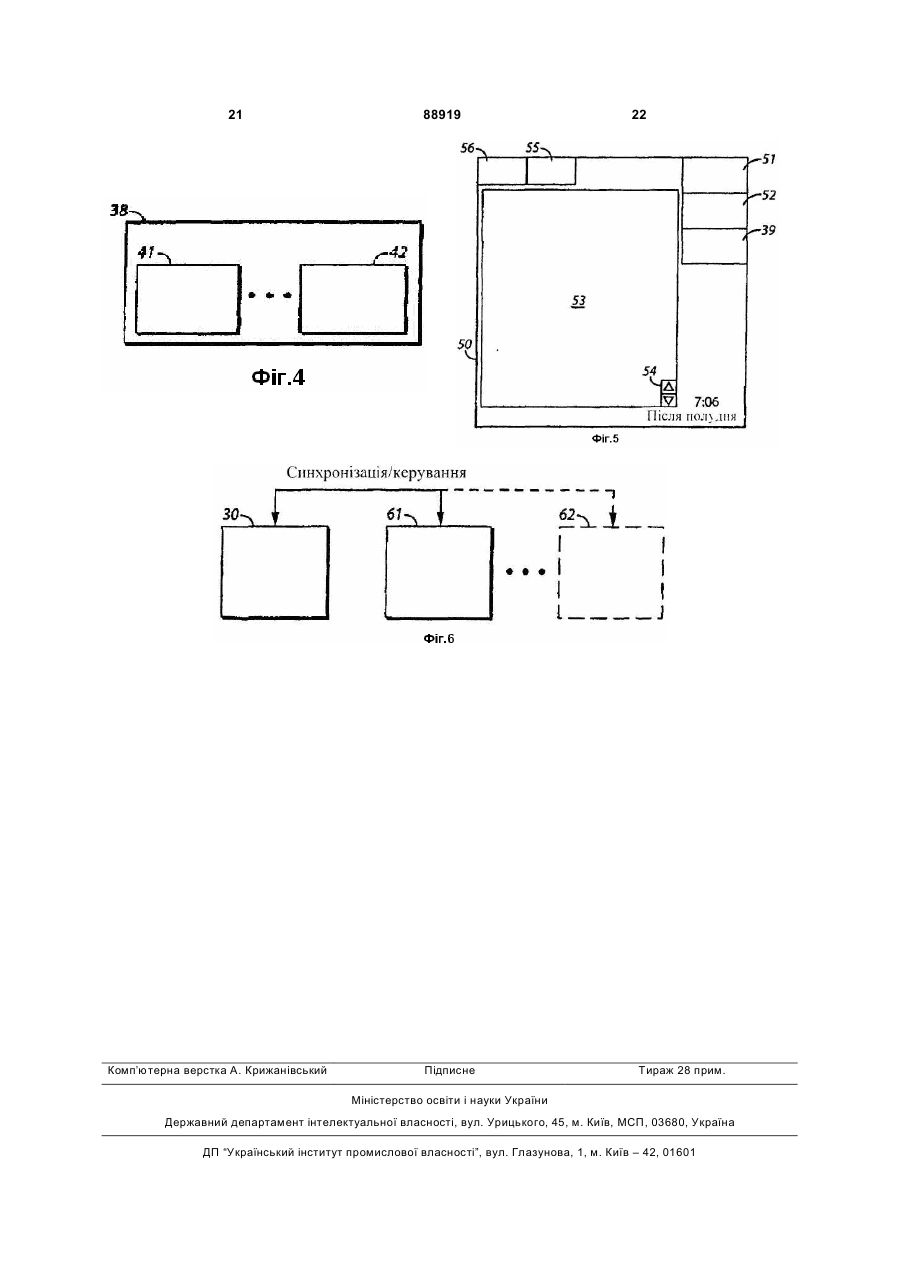

1. Спосіб збору діагностичних даних для використання з щонайменше одним елементом обладнання, який включає прийом даних процесу у множині різних моментів часу, які відповідають роботі елемента обладнання; прийом відеоданих у множині різних моментів часу, які відповідають роботі елемента обладнання; тимчасове збереження даних процесу і відеоданих у переміщуваному вікні, яке включає в себе множину різних моментів часу; автоматичний контроль щонайменше першої попередньо визначеної умови роботи по відношенню до елемента обладнання; при виявленні першої попередньо визначеної умови роботи автоматичне довготривале збереження щонайменше деякої множини даних процесу і відеоданих, які з'являються у переміщуваному вікні, у час, який є щонайменше за часом найближчим до того часу, коли виявляється перша попередньо визначена умова роботи, для забезпечення реєстрації вікна даних процесу і відеоданих. 2. Спосіб за п. 1, в якому прийом даних процесу додатково включає прийом даних процесу, що стосуються станів деякої множини різних механічних елементів елемента обладнання. 3. Спосіб за п. 1, в якому прийом відеоданих додатково включає прийом відеоданих щонайменше від двох окремих відеоджерел, які відповідають двом окремим відеокамерам. 4. Спосіб за п. 1, в якому прийом відеоданих додатково включає прийом нерухомих відеозображень. 2 (19) 1 3 умов роботи по відношенню до елемента обладнання. 14. Спосіб за п. 13, в якому при виявленні першої попередньо визначеної умови роботи довготривале збереження щонайменше множини даних процесу і відеоданих додатково включає, при виявленні будь-якої з множини умов роботи, довготривале збереження згаданої щонайменше множини даних процесу і відеоданих. 15. Спосіб за п. 1, який додатково включає надання контрольованого користувачем засобу запуску; при виявленні дії контрольованого користувачем засобу запуску, довготривале збереження щонайменше множини даних процесу і відеоданих, які з'являються у переміщуваному вікні, у час, який є щонайменше за часом найближчим до того, коли виявляється дія контрольованого користувачем засобу запуску, щоб забезпечити реєстрацію вікна даних процесу і відеоданих. 16. Пристрій збору діагностичних даних, який містить інформаційні входи даних процесу роботи обладнання; інформаційні входи відеоданих роботи обладнання; перший запам'ятовуючий пристрій, оперативно сполучений з інформаційними входами даних роботи обладнання процесу та інформаційними входами відеоданих роботи обладнання, для тимчасового збереження переміщуваного вікна даних, яке містить дані роботи обладнання процесу і відеодані роботи обладнання, які відповідають множині різних моментів часу; входи стану роботи обладнання; другий запам'ятовуючий пристрій, оперативно сполучений з першим запам'ятовуючим пристроєм для довготривалого збереження події зареєстрованих даних, який містить щонайменше частини щонайменше одного переміщуваного вікна даних, які були тимчасово збережені в першому запам'ятовуючому пристрої, у час, щонайменше одночасний з настанням попередньо визначеного стану роботи обладнання; блок запуску реєстрації даних, оперативно сполучений з входами стану роботи обладнання і оперативно сполучений з першим запам'ятовуючим пристроєм. 17. Пристрій збору діагностичних даних за п. 16, в якому щонайменше деякі з інформаційних входів даних роботи обладнання процесу оперативно сполучені з інформаційними виходами процесу окремої частини обладнання. 18. Пристрій збору діагностичних даних за п. 17, в якому щонайменше деякі з інформаційних входів відеоданих роботи обладнання оперативно сполучені з пристроєм відеовведення. 19. Пристрій збору діагностичних даних за п. 18, в якому щонайменше один з пристроїв відеовведення розміщений з можливістю надання огляду частини згаданої окремої частини обладнання. 20. Пристрій збору діагностичних даних за п. 16, в якому щонайменше один з інформаційних входів відеоданих роботи обладнання містить вхід даних нерухомих відеоданих. 21. Пристрій збору діагностичних даних за п. 20, в якому всі з інформаційних входів відеоданих роботи обладнання містять входи даних нерухомих відеоданих. 88919 4 22. Пристрій збору діагностичних даних за п. 16, в якому переміщуване вікно даних, які тимчасово зберігаються в першому запам'ятовуючому пристрої, містить дані роботи обладнання процесу і відеодані роботи обладнання, які зберігаються синхронно одне з одним по відношенню до їх відповідного настання у часі. 23. Пристрій збору діагностичних даних за п. 16, в якому другий запам'ятовуючий пристрій має достатню місткість для збереження множини подій зареєстрованих даних. 24. Пристрій збору діагностичних даних за п. 16, який додатково містить контрольований користувачем блок запуску; причому блок запуску реєстрації даних додатково оперативно сполучений з контрольованим користувачем блоком запуску. 25. Пристрій збору діагностичних даних за п. 16, в якому блок запуску реєстрації даних додатково містить засіб запуску для реагування на попередньо визначений стан роботи обладнання, який виявляється за допомогою інформаційного входу даних стану роботи обладнання. 26. Пристрій збору діагностичних даних за п. 25, в якому реагування на попередньо визначений стан роботи обладнання включає в себе переміщення щонайменше частин переміщуваного вікна даних, тимчасово збережених в першому запам'ятовуючому пристрої, в момент, щонайменше по суті одночасний з настанням попередньо визначеного стану роботи обладнання, у другий запам'ятовуючий пристрій для довготривалого зберігання як події зареєстрованих даних. 27. Пристрій збору діагностичних даних за п. 26, в якому переміщення щонайменше частин переміщуваного вікна даних, включає в себе переміщення всіх частин переміщуваного вікна даних. 28. Пристрій збору діагностичних даних, який містить засіб введення даних процесу для прийому потоку даних процесу, які відповідають роботі елемента обладнання; засіб введення відеоданих для прийому потоку відеоданих, які відповідають роботі елемента обладнання; перший запам'ятовуючий пристрій для прийому даних процесу і відеоданих і для тимчасового збереження потоку даних процесу і потоку відеоданих, які з'являються протягом переміщуваного вікна часу; другий запам'ятовуючий пристрій; засіб запуску умови роботи для прийому інформації запуску відносно щонайменше однієї попередньо визначеної умови роботи, що стосується елемента обладнання, і для надання сигналу запуску у відповідь на виявлення щонайменше однієї попередньо визначеної умови роботи, для забезпечення того, щоб потік даних процесу і потік відеоданих, тимчасово збережених в першому запам'ятовуючому пристрої, який відповідає переміщуваному вікну часу, передається у другий запам'ятовуючий пристрій для довготривалого збереження. 29. Пристрій збору діагностичних даних за п. 28, в якому засіб введення відеоданих додатково призначений для приймання множини потоків відеоданих, які відповідають роботі елемента обладнання. 5 88919 6 30. Пристрій збору діагностичних даних за п. 29, в якому потоки відеоданих містять потоки нерухомих відеозображень. 31. Пристрій збору діагностичних даних за п. 28, в якому переміщуване вікно часу дорівнює приблизно десяти секундам. 32. Пристрій збору діагностичних даних за п. 28, в якому другий запам'ятовуючий пристрій має достатню місткість для довготривалого збереження даних процесу і відеоданих, які відповідають множині переміщуваних вікон часу. 33. Пристрій збору діагностичних даних за п. 28, в якому перший запам'ятовуючий пристрій додатково призначений для прийому даних процесу і відеоданих і для тимчасового збереження потоку даних процесу синхронно з потоком відеоданих, які з'являються протягом переміщуваного вікна часу. Цей винахід належить, загалом, до реєстрації діагностичних даних, які стосуються роботи елемента обладнання. У техніці відомі різні типи обладнання. По суті, все обладнання схильне до відмов або робочих станів часткової відмови. Загалом, більш прості механізми (тобто механізми з малою кількістю частин і/або робочих станів) легше аналізувати і діагностувати, коли така умова виникає. У багатьох випадках, однак, в обладнанні, що розглядається, можуть виникати важкопереборні проблеми для ідентифікації причини несправності. Наприклад, деяке обладнання складається з тисяч (або десятків тисяч) індивідуальних компонентів і може додатково містити складну суміш механічних, електричних, електромеханічних, хімічних елементів і елементів, що базуються на програмному забезпеченні. Хоч іноді можна легко з'ясувати, що в такому обладнанні мала місце відмова, ідентифікація причини такої відмови може бути досить важкою (і може потребувати висококваліфікованих експертів на місці експлуатації, дорогого діагностичного обладнання і значного часу простою для обладнання, яке обстежується). Один простий підхід до цієї проблеми, по суті, пов'язаний з реактивним аналізом причин поточного стану частини обладнання під час відмови або після неї. Тобто, навчені (або ненавчені) індивідууми обстежують різні аспекти, умови і стан обладнання і з цього аналізу стараються з'ясувати і знайти можливу причину для підтвердженої відмови. Такий підхід, будучи успішним в деяких умовах, стає в зростаючій мірі менш ефективним і прийнятним по мірі того, як зростає складність обладнання. Таке обстеження може потребувати не тільки дуже багато часу, але також може зазнати невдачі в його первинній меті - надійно ідентифікувати основну причину (або причини) конкретної відмови. Інший підхід полягає у проведенні протоколювання однієї або більше точок даних, що належать до роботи обладнання. Наприклад, може підтримуватися повний запис цих точок даних протягом роботи контрольованого обладнання. Цей підхід може потребувати великих об'ємів пам'яті і може додатково потребувати значного часу і об'єму робіт для інтерпретації, зумовлених, щонайменше частково, великими об'ємами даних (багато з яких швидше усього є несуттєвими для причини, що відшукується), що формуються при цьому підході. Так званий модуль запису "чорний ящик" на сучасному літаку представляє інший підхід. За допомогою цього методу реєструється тільки деякий об'єм даних протягом часу. Наприклад, в багатьох випадках дані, більш старі, ніж тридцятихвилинний інтервал, відкидаються за принципом «перший входить/перший виходить». У чорному ящику літака, наприклад, процес реєстрації дозволяє одержати висновки щодо катастрофічної відмови. Це дозволяє використовувати зменшений об'єм даних, що належать до відповідної відмови, які, ймовірно, будуть включати в себе достатню інформацію, сприяючу ідентифікації причини відмови. Для деяких цілей цей підхід представляє життєздатну стратегію. У інших умовах, однак, цей підхід може бути менш ніж задовільним. У сучасному виробничому засобі, наприклад, навіть значна несправність, яка приводить обладнання, що розглядається, до зупинки, рідко приводить до повного подальшого непрацездатного стану. Замість цього, наприклад, в несправному механізмі несправність може бути усунена і обладнання перезапущене. У тій мірі, в якій така несправність може повторюватися час від часу, це може бути економічно неефективним і буде вимагати пояснень і знаходження рішень, але, проте, обладнання відновлюється і здатне служити передбаченій меті щонайменше погіршеним способом. На жаль, попередні методи запису даних в таких умовах часто надають недостатню інформацію для підтримки корисного аналізу причин в такій ситуації. Самі дані можуть бути до деякої міри (або повністю) неоднозначними щодо причини і результату. Коротше кажучи, відомі методи збору даних можуть надавати дуже мало корисної (або дуже багато нерелевантної) інформації і по своїй суті можуть бути непридатними для застосування в умовах некатастрофічних відмов обладнання. Вищеописані потреби, щонайменше частково, задовольняються за допомогою надання пристрою і способу збору діагностичних даних, які описуються в подальшому докладному описі, зокрема з посиланнями на креслення, на яких представлене наступне: Фіг.1 - діаграма послідовності операцій, відповідної різним варіантам здійснення винаходу; Фіг.2 - схематичне представлення потоку даних у часі по відношенню до пам'яті відповідно до різних варіантів здійснення винаходу; Фіг.3 - блок-схема, відповідна різним варіантам здійснення винаходу; Фіг.4 - блок-схема, відповідна різним варіантам здійснення винаходу; 7 Фіг.5 - схематичне представлення вигляду спереду панелі керування/відображення відповідно до різних варіантів здійснення винаходу; і Фіг.6 - блок-схема, відповідна різним варіантам здійснення винаходу. Фахівцям в даній галузі техніки повинно бути зрозуміло, що елементи на кресленнях показані для простоти і ясності і не повинні бути представлені відповідно до масштабу. Наприклад, розміри деяких з елементів на кресленнях можуть бути збільшені по відношенню до інших елементів, сприяючи кращому розумінню різних варіантів здійснення даного винаходу. Також, загальновідомі, але ясно зрозумілі елементи, корисні або необхідні в комерційно здійсненному варіанті здійснення, часто не зображаються, щоб не захаращувати представлення цих різних варіантів здійснення даного винаходу несуттєвими деталями. Також потрібно розуміти, що використовувані терміни і вирази мають звичайний смисловий зміст, який звичайно надається таким термінам і виразам фахівцями у відповідних галузях дослідження і вивчення, якщо інше конкретне смислове значення тут викладається іншим способом. Кажучи загалом, відповідно до цих різних варіантів здійснення спосіб збору діагностичних даних для використання з щонайменше одним елементом обладнання передбачає прийом як даних процесу (у множину різних моментів часу, і де "дані процесу" розуміються, як такі, що містять цифрові дані процесу, аналогові дані процесу або дані обох видів), які відповідають роботі елемента обладнання, так і відеоданих (також у множину різних моментів часу), які також відповідають роботі елемента обладнання. Такі дані тимчасово зберігаються у вікні, що переміщається, яке включає в себе множину різних моментів часу. Цей підхід дозволяє автоматично контролювати щонайменше першу попередньо визначену умову роботи по відношенню до елемента обладнання, і при виявленні першої попередньо визначеної умови роботи автоматично довготривало зберігає щонайменше множину даних процесу і відеоданих по мірі того, як вони з'являються у вікні, що переміщається, в момент часу, який є щонайменше за часом найближчим тому, коли перша попередньо визначена умова роботи виявляється, щоб надавати зареєстроване вікно даних процесу і відеоданих. Відповідно до переважного підходу процес потім продовжує контролювати обладнання і реєструвати додаткові подальші вікна даних, що переміщаються, на довготривалій основі у відповідь на подальші події умови роботи. Сконфігурований таким чином процес може автоматично реєструвати тільки вірогідним чином релевантні вікна даних, які стосуються відмов конкретного елемента обладнання, протягом деякого періоду часу (такого як, наприклад, один тиждень або один місяць). У кінці такого періоду контролю зареєстровані довготривало збережені дані можуть збиратися і переглядатися, щоб полегшувати аналіз причин, які належать до обладнання, що розглядається. Цей підхід робить можливим довгостроковий контроль без участі оператора елемента обладнання способом, який не створює перешкод зви 88919 8 чайній роботі, обслуговуванню і/або контролю обладнання, а також який сам не вимагає участі робочого персоналу або інших осіб. Незважаючи на таку довгострокову характеристику контролю, цей процес не має тенденції генерувати явно великі об'єми в основному некорисних або несуттєвих даних. І за допомогою реєстрації таких даних для множини відповідних подій, що представляють інтерес для обладнання, може бути легше в багатьох випадках для аналітика ідентифікувати змістовні взаємозв'язки і, тим самим, ідентифікувати причину (або причини), що обумовила (и) конкретні події. Ці і інші переваги стануть більш ясними після здійснення повного аналізу і вивчення подальшого докладного опису. Відповідно до креслень, зокрема, Фіг.1, процес 10 збору діагностичних даних може включати, якщо потрібно, факультативний етап 11 вибору частоти (або частот) дискретизації для одного або більше введень даних/відео (описуваних нижче). Наприклад, одне або більше введень даних процесу можуть мати множину різних можливих частот дискретизації, асоційованих з ними; цей факультативний етап 11 дозволяє вибрати заздалегідь визначену одну з цих частот дискретизації, щоб, тим самим, зробити можливим керування результуючою мірою деталізації даних, що реєструються. Цей процес 10 потім забезпечує реєстрацію 12 даних процесу у множині різних моментів часу, які відповідають роботі відповідного елемента обладнання, що контролюється (або, якщо потрібно, множини таких елементів обладнання). Відповідно до одного переважного підходу такі дані процесу, по суті, безперервно присутні, при цьому реєстрація цих даних відбувається відповідно до деякого регламенту вибору. Відповідно до іншого підходу дані процесу поступають періодично, наприклад, кожні десять мілісекунд. Таким чином може враховуватися будь-яка кількість дискретних потоків даних процесу. Наприклад, відповідно до переважного підходу таким чином, враховуються 256 дискретних цифрових введень. Самі дані процесу можуть містити будьякі доступні і потенційно корисні дані, які відповідають дії, умові, контрольованому параметру, стану або команді, які стосуються обладнання. Деякі приклади потенційно корисних джерел даних включають в себе, без обмеження вказаним, виведення програмованих логічних контролерів, введення, стани стратегії керування і подібне, реле, датчики оптичного променя, чутливі до руху рухомих об'єктів обмежувачі і датчики, датчики на ефекті Холла і т. д. У деяких випадках може бути бажаним просто приймати (етап 12) всі доступні потоки даних процесу, які відповідають заданому елементу обладнання. У інших випадках може застосовуватися більш вибірний підхід. Наприклад, хоч точна причина конкретної події для даного обладнання може не бути відомою, оператор може все ж бути в достатній мірі упевненим, що причина виникає внаслідок конкретної частини елемента обладнання і може, тому, зробити вибір приймати тільки дані процесу, які відповідають цій конкретній частині. 9 Процес 10 також передбачає прийом (етап 13) відеоданих. які також відповідають роботі елемента обладнання. І знов, процес 10 передбачає прийом таких відеоданих у множини різних моментів часу. У переважному варіанті здійснення таким чином може прийматися множина таких відеопотоків (наприклад, два, чотири або більш таких джерел). Відповідно до переважного підходу самі відеопотоки є вже оцифрованими (використовуючи, наприклад, стандарт, такий як MPEG 4 або подібний), щоб, тим самим, забезпечувати їх швидке збереження згідно з цим винаходом. У альтернативі, однак, один або більше відеопотоків можуть містити аналоговий сигнал при умові, що цей етап 13 прийому включає в себе можливість оцифровування. (Звичайно, повинно бути можливим по вибору приймати аналоговий відеосигнал і зберігати його, використовуючи аналогові засоби зберігання, такі як магнітна стрічка для відеозапису, але такий підхід швидше всього буде давати підоптимальні результати в багатьох умовах.) Якщо потрібно, відеодані можуть реєструватися, загалом, спільно з реєстрацією даних процесу. При такому підході, якщо процес реєструє дані процесу кожні десять мілісекунд. то відеодані будуть реєструватися в той же самий час. Загалом, однак, це швидше усього буде надавати більше інформації відеоданих, ніж було б корисним для використання. Відповідно, хоч процес 10 описаний нижче як такий, що передбачає збереження таких даних процесу і відеоданих синхронно один з одним по відношенню до їх відповідного вихідного виникнення у часі, переважним чином цей процес приймає такі відеодані із зменшеною в деякій мірі частотою. Наприклад, в той час як дані процесу можна приймати один раз кожні 10 мілісекунд, відеодані можуть прийматися один раз кожні 33 мілісекунди. Процес 10 потім тимчасово зберігає (етап 14) дані процесу і відеоданих у вікні, що переміщається, яке включає в себе множину різних моментів часу. Цей етап може бути краще проілюстрований з посиланням на Фіг.2. У різні моменти часу (наприклад, кожні 10 мілісекунд), такі як Т1, Т2 і так далі, як зображено, дані процесу приймаються, як описано вище. Зазначимо, що це може включати в себе перше введення даних, друге введення даних і так далі аж до і включаючи N-e введення даних (таке як 256-е введення даних). (Зауваження: з метою ілюстрації ці дані показані тут в буквеноцифровій формі; тобто ".7 ", "4", "1.4" і так далі.) Ці дані процесу послідовно упорядковуються, по суті, на носії для зберігання даних (наприклад, в одному або більше запам'ятовуючих пристроїв). Більш конкретно, ці дані передаються в область зберігання і через цю область, що представляє вікно, що переміщається, 21 таких даних. У переважному підході це вікно, що переміщається, 21 має програмовану користувачем тривалість, щоб, тим самим, дозволити користувачеві вибирати конкретну тривалість вікна, що переміщається, з деякого діапазону можливих значень. Наприклад, користувач може вибирати тривалість вікна, що переміщається, від однієї секунди до 30 секунд (для багатьох додатків тривалість близько десяти секунд буде 88919 10 відповідною). Звичайно, якщо потрібно, можуть використовуватися інші діапазони тривалості для задоволення вимог або очікуваних потреб заданого додатку або умови. По мірі того, як час проходить і перебільшує тривалість вікна, що переміщається, 21, дані процесу будуть видалятися з вікна, що переміщається, 21 (переважно за принципом «перший входить/перший виходить»). Сконфігуроване таким чином, в переважному підході в будь-який заданий момент вікно, що переміщається, 21 буде містити самі останні послідовні дані процесу, які знаходяться ближче усього до поточного моменту у часі. Аналогічним чином, відеодані (наприклад, першого відеовведення по N-не відеовведення, як зображено) також будуть передаватися через вікно, що переміщається. Хоч не є необхідним, що відеодані відповідають ідентичним моментам у часі, які відповідають реєстрації елементів потоків даних процесу, переважно, щоб такі відеодані зберігалися у часовій синхронізації з даними процесу. Для полегшення подальшого використання і аналізу є переважним, щоб такі дані тимчасово зберігалися щонайменше у вікні, що переміщається, 21 узгодженим за часом і зрозумілим способом. У одному методі кожна подія реєстрації даних (наприклад, момент, коли дані, які відповідають кожному введенню даних процесу, реєструються і зберігаються) зіставлена із заданим відповідним ідентифікованим моментом часу. У іншому методі кожний елемент даних процесу і відеоданих може зберігатися у взаємозв'язку з відповідною міткою часу. Ще в одному методі узгоджена періодичність процесу реєстрації/збереження може засновуватися на встановленні щонайменше тимчасової структури, в рамках якої виникаючі події, які підтверджуються даними, що реєструються, можуть інтерпретуватися і аналізуватися. Конфігурований і сформований таким чином, цей процес 10 здійснює прийом як даних процесу, так і відеоданих і тимчасово зберігає ці потоки інформації синхронно один з одним у вікні часу, що переміщається. У переважному підході "старі" дані (тобто дані, які вийшли з вікна часу, що переміщається) просто видаляються. Отже, для цих цілей може бути достатньою відносно мала пам'ять, незважаючи на можливість значної кількості як введень даних процесу, так і введень різних відеоданих. Відповідно до Фіг.1, оператор по вибору вибирає (етап 15) одну або більше конкретних умов роботи з множини різних умов роботи, щоб, тим самим, забезпечити контрольовану умову роботи. Якщо потрібно, в процесі 10 може по вибору забезпечуватися встановлювана за умовчанням умова роботи, що використовується в тому випадку, коли ніяка конкретна умова роботи не була таким чином вибрана або іншим способом ідентифікована або запрограмована. У процесі 10 потім виконується автоматичний контроль, щонайменше, це ті умови роботи по відношенню до елемента обладнання. Ця умова роботи, що представляє інтерес, може бути по суті будь-якою умовою, яка буде 11 змінюватися для різних елементів обладнання. Можливі приклади таких умов роботи включають в себе, без обмеження вказаним, надмірні температури, умови недостатнього тиску або перевищення тиску, конкретні атмосферні вмісти, надмірна (або відсутня) вібрація, механічні або електричні події запуску перемикання і т. д. Умова роботи, що представляє інтерес, може бути залежною або бути незалежною від даних процесу, які надаються і приймаються відповідно до даного винаходу. Наприклад, якщо потрібно, умова роботи, що представляє інтерес, може містити конкретну тимчасову, послідовну і/або одночасну комбінацію двох або більше контрольованих елементів даних процесу (таких як температура для заданої області і близькість елемента до іншої конкретної ділянки контрольованого обладнання). При виявленні (етап 17) такої умови роботи процес 10 потім автоматично довготривало зберігає (етап 18) щонайменше множину даних процесу і відеоданих, по мірі того, як вони з'являються у вікні часу, що переміщається. Це, в свою чергу, забезпечує довготривалу реєстрацію даних, які є щонайменше за часом найближчими до того, коли виявляється задана умова роботи. У переважному підході ці дані переміщаються в інше місцеположення пам'яті (таке як другий пристрій пам'яті), щоб швидко забезпечувати таке довготривале збереження. (Використовуваний тут термін "довготривале" протилежний терміну "тимчасове" зберігання, яке надається вікном, що переміщається, для роботи з даними. Останнє надає зберігання даних протягом тривалості вікна, що переміщається, але більш тривале зберігання не потрібно. Оскільки саме вікно, що переміщається, має тенденцію бути досить коротким, воно є "тимчасовим". "Довготривале" зберігання не повинно бути таким постійним, як в нестируваній пам'яті, але призначене для зберігання протягом значно більш довгого часу, ніж тривалість вікна, що переміщається. Наприклад, в заданому додатку може бути прийнятним збереження таких зареєстрованих даних протягом дня, тижня, місяця або довше). Услід за реєстрацією даних в межах заданого вікна часу, що переміщається, і передачею цієї інформації для довготривалого зберігання у відповідь на деяку запускаючу подію, як описано, цей процес 10 потім переважно автоматично, по суті, встановлюється у вихідне положення і починає знов автоматично контролювати 16 відповідну умову роботи. (Також можливо, звичайно, запрограмувати процес 10 для використання іншої умови роботи як подальшої запускаючої події, що іде за першою запускаючою подією). Відповідно до одного підходу це установлення процесу у вихідне положення може включати в себе автоматичне видалення будь-яких даних процесу і/або відеоданих, які були прийняті, до і/або після вікна, що переміщається, які були довготривало збережені, щоб, тим самим, забезпечити початок процесу із заданої точки з очищеним буфером вікна, що переміщається. Як описано, процес 10 забезпечує довготривале зберігання відповідних даних вікна, що переміщається, автоматично при виявленні попере 88919 12 дньо визначеної умови роботи. Якщо потрібно, цей процес 10 також може враховувати контрольовану користувачем запускаючу подію. При виявленні 19 контрольованої користувачем запускаючої події процес 10 може потім знов забезпечувати автоматичне довготривале збереження 18 даних, присутніх всередині вікна часу, що переміщається. Це, в свою чергу, дозволяє оператору вручну здійснювати реєстрацію даних, щоб, тим самим, тестувати процес і/або міняти попередньо визначену умову роботи. Такий процес може бути реалізований і здійснений множиною способів. З посиланням на Фіг.3 нижче описаний варіант здійснення системи для ілюстрації щонайменше деяких потенційних ілюстративних платформ, що забезпечують підтримку. Цей ілюстративний пристрій 30 збору діагностичних даних включає в себе множину введень 31 даних роботи обладнання процесу, які, в цьому ілюстративному прикладі, працездатно сполучені з введенням даних процесу (такими як введення, які надаються контролерам для елемента обладнання) і/або виведенням (такими як командні сигнали для двигунів машин, виконавчих механізмів і подібного для елемента обладнання) окремої частини/елемента обладнання 32. Можуть використовуватися різні існуючі платформи, щоб задовольняти цю необхідність, що включає в себе плати цифрового введення/виведення, які мають 32 введення на плату, які виробляються компанією National Instruments. У заданій конфігурації деякі або всі з цих введень цифрових даних можуть працювати сумісно з деякими стандартами підсистеми зв'язку, такими як Ethernet або Data Highway Plus, які підтримуються компанією Rockwell Software. Цей пристрій 30 також включає в себе один або більше введень 33 відеоданих роботи обладнання, які оперативно зв'язані з пристроями 34 відеовведення (що мають, наприклад, піксельне розрізнення 640 на 480). У переважному варіанті здійснення ці пристрої 34 відеовведення ефективно містять пристрої реєстрації нерухомого відео (хоч фактично можуть містити відеокамери на 30 кадрів за секунду, які часто використовуються, для реєстрації так званої живої дії) і звичайно розміщуються, щоб надавати огляд частини елемента обладнання 32. Наприклад, якщо існуюча проблема представляє несправність в конкретному місцеположенні обладнання 32, ці пристрої 34 відеовведення можуть позиціонуватися, орієнтуватися, націлюватися і фокусуватися, щоб надавати один або більше видів цього конкретного місцеположення і/або інших місцеположень, які можуть бути цікаві для пошуку причини (або наслідку) такої несправності. Пристрої відеовведення можуть бути повнокольоровими, монохроматичними або мати будь-яку іншу колірну схему (таку як розширеного штучного кольору, який може використовуватися платформою відеовведення інфрачервоного діапазону). Такі пристрої відеовведення і методи монтування добре відомі в даній галузі техніки, і, тому, додатковий опис тут не наводиться для стислості і концентрації на описі винаходу. Пристрій 30 збору діагностичних даних додатково містить перший запам'ятовуючий пристрій 35, 13 який сполучений з множиною введень 31 цифрових даних роботи обладнання і введень 33 відеоданих роботи обладнання для тимчасового збереження вищеописаного вікна даних, що переміщається, 21, яке включає в себе такі дані, які відповідають множині різних моментів часу (переважно послідовним способом). Цей перший запам'ятовуючий пристрій 35 може містити одиничний модуль пам'яті або може містити множину модулів пам'яті. Також можна реалізувати частину або весь цей перший запам'ятовуючий пристрій 35 з використанням віддаленого засобу пам'яті, на відміну від локального засобу пам'яті, і/або надати резервне тимчасове сховище. Розмір запам'ятовуючого пристрою повинен, звичайно, бути достатнім для зберігання щонайменше максимальної очікуваної кількості даних. Наприклад, якщо підтримується 256 дискретних введень цифрових даних, може бути відповідним об'єм пам'яті 512MB. Такі варіанти вибору конфігурації зрозумілі фахівцям в даній галузі техніки і не вимагають ніякого додаткового уточнення. (Тут можна також зазначити, що таке керування пам'яттю може легко надаватися і підтримуватися будь-ким з широкого різноманіття відомих способів, які включають в себе, наприклад, використання персонального комп'ютера (настільного, портативного або монтованого в стійці) (не показаний), на якому виконається операційна система реального часу, така як Windows 2000, як добре відомо фахівцям в даній галузі техніки). Це введення цифрових даних повинно звичайно надаватися з оптичною розв'язкою відповідно до добре відомої технології попереднього рівня техніки. Введення 36 стану роботи обладнання також оперативно зв'язане з елементом обладнання 32. Цей зв'язок може бути прямим з'єднанням з самим елементом обладнання 32 (наприклад, з конкретним портом введення/виведення програмованого логічного контролера) або може містити, в комбінації з таким прямим з'єднанням, або замість нього, з'єднання з одним або більше введеннями 31 даних процесу. Конкретний стан (або стани) роботи обладнання, який повинен контролюватися в заданому випадку, буде звичайно мінятися з самим обладнанням і природою проблеми, яка повинна діагностуватися, або проблемою, яка повинна бути обстежена. У деяких випадках може бути достатньою дуже обмежена кількість точок контролю, тоді як в інших випадках може бути необхідним або корисним контролювати більшу множину різних умов. Блок 37 запуску реєстрації даних оперативно сполучений з введенням 36 стану роботи обладнання. Блок 37 запуску реєстрації даних реагує на інформацію стану роботи обладнання, що контролюється, наприклад, викликаючи переміщення щонайменше частин поточного (або близького за часом) вікна даних, що переміщається, 21, які тимчасово збережені в першому запам'ятовуючому пристрої 35, щоб вони переміщалися у другий запам'ятовуючий пристрій 38. У переважному варіанті таке переміщення є щонайменше по суті одночасним з настанням стану (або станів) роботи, що представляє інтерес. Також в переважному варіа 88919 14 нті здійснення таке переміщення викликає переміщення всіх частин вікна даних, що переміщається, в порівнянні з його тільки деякою підмножиною, хоч може використовуватися останній підхід, якщо потрібно. Насправді, цей блок 37 запуску реєстрації даних реєструє дані/відео всередині вікна, що переміщається, 21 у відповідь на виявлення події, яка представляє інтерес. Наприклад, якщо контрольована умова являє собою умову несправності в конкретному місцеположенні в елементі обладнання 32, при виявленні цієї умови несправності за допомогою введення 36 стану роботи обладнання блок 37 запуску реєстрації захоплення даних забезпечує те, що дані процесу і відеоданих, що належать до цієї умови несправності (які поточним чином тимчасово містяться у вікні, що переміщається, 21), довготривало зберігаються у другому запам'ятовуючому пристрої 38. Згідно з Фіг.4, цей другий запам'ятовуючий пристрій 38 може мати об'єм для задоволення очікуваних вимог заданого додатку, але переважно має достатню місткість для вміщення множини подій таким чином зареєстрованих даних. Наприклад, як показано, другий запам'ятовуючий пристрій 38 може зберігати перше зареєстроване вікно 41, що переміщається, і, на доповнення, аж до додаткової кількості N зареєстрованих вікон 42, що переміщаються (де N - ціле число, наприклад, десять, п'ятдесят, одна сотня і т. д.). Так само, як перший запам'ятовуючий пристрій 35, другий запам'ятовуючий пристрій 38 може містити одиночну інтегровану платформу або може бути реалізований за допомогою використання множини модулів пам'яті, і також може або надаватися локальним чином, або частково або повністю розташовуватися віддалено. На відміну від першого запам'ятовуючого пристрою 35, де вхідні дані викликають швидше усього послідовність видалення відповідних даних (згідно з механізмом тимчасового зберігання за принципом «перший входить/перший виходить»), другий запам'ятовуючий пристрій 38, переважно, не видаляє раніше збережені захоплені вікна, що переміщаються, на користь більш нових даних. Замість цього, такі знімки даних зберігаються доти, поки оператор не вибере варіант їх видалення. Другий запам'ятовуючий пристрій 38 може містити, наприклад, пам'ять на 20GB. Згідно з Фіг.3, також може бути бажаним за вибором включити туди контрольований користувачем блок 39 запуску. Блок 37 запуску реєстрації даних може бути чутливим також до такого контрольованого користувачем блока запуску 39, що так контрольований користувачем блок 39 запуску буде викликати довготривале збереження вікна, що переміщається, у другому запам'ятовуючому пристрої 38. Такий контрольований користувачем блок 39 запуску може забезпечуватися за допомогою декількох можливих способів. У одному варіанті, згідно з Фіг.5, дисплей 50 з сенсорним екраном може включати в себе такий блок 39 запуску разом з іншими потенційно корисними введенням або виведеннями. Наприклад, як показано, може використовуватися перемикач Пуск 51 і Зупинка 52, щоб дозволяти користувачеві ініціювати вище 15 описаний процес і зупиняти вищеописаний процес (відповідно до переважного варіанта, контрольований користувачем блок 39 запуску також може активуватися або деактивуватися за допомогою перемикачів Пуск 51 і Зупинка 52). Відображу вальна область 53 може обслуговувати різноманіття функцій. Наприклад, зворотний зв'язок відносно поточного і/або попереднього стану, дії і/або команди можуть відображатися, використовуючи текст, зображення або деяку комбінацію перерахованого. Можуть передбачатися прокручувальні кнопки 54 відповідно до добре відомого способу попереднього рівня техніки, щоб дозволяти переглядати таку інформацію і, тим самим, надавати швидкий доступ до інформації, яка не може відображатися в поточний час. Такий користувацький інтерфейс також може включати в себе, наприклад, кнопку Допомога 56 (щоб одержувати інформацію допомоги відносно роботи пристрою збору діагностичних даних і подібного), кнопку Друк 55 (щоб забезпечувати друк, наприклад, інформації, в поточний час (або раніше) відображуваної у відображувальній області 53), і інші кнопки команд для забезпечення успішного використання і взаємодії з пристроєм. Конфігурований таким чином, пристрій може приймати потік даних процесу, які відповідають роботі елемента обладнання, і потік відеоданих, які також відповідають роботі елемента обладнання, через введення 31 і 33 даних процесу і відеоданих. Перший запам'ятовуючий пристрій 35 може потім приймати і тимчасово зберігати ці потоки даних процесу і відеоданих, які виникають протягом відносно короткого вікна часу, що переміщається. При виявленні щонайменше однієї попередньо визначеної умови роботи (через введення 36 стану роботи обладнання), блок 37 запуску реєстрації даних може потім автоматично забезпечувати те, що потік даних процесу і відеоданих, які тимчасово зберігаються в першому запам'ятовуючому пристрої, який відповідає вікну часу, що переміщається, 21, передається у другий запам'ятовуючий пристрій 38 для довготривалого збереження в ньому. Пристрій може потім автоматично встановлюватися у вихідне положення і починати контроль наступного настання цієї (або деякої іншої) умови роботи, що представляє інтерес. Ці можливості і режими, в свою чергу, забезпечують можливість роботи пристрою, що не вимагає участі оператора. Після необхідного з'єднання з елементом (або елементами) відповідного обладнання, пристрій може активуватися і залишатися без нагляду. У деякий більш пізній час оператор може витягнути зареєстровані дані, які були довготривало збережені у другому запам'ятовуючому пристрої 38 (або локально, або видалено), щоб провести аналіз даних як частину роботи по ідентифікації причини або причин для небажаної умови роботи. Після закінчення цієї дії пристрій потім легко відділяється від елемента обладнання і або зберігається, або переміщається до іншого елемента обладнання для здійснення іншої процедури контролю. 88919 16 Як описано, пристрій збору діагностичних даних знаходиться на місці експлуатації і швидше усього відносно близько до елемента обладнання, який повинен контролюватися. У багатьох випадках це без сумніву буде переважним внаслідок потенційної великої кількості взаємозв'язків між цими компонентами. У деяких випадках, однак, може бути переважним таким чином контролювати елемент обладнання з віддаленого місцеположення. У такому випадку, швидше усього буде переважним встановити лінію зв'язку між елементом обладнання і пристроєм збору діагностичних даних, яка має тенденцію гарантувати точність і достовірність не тільки самих збережених елементів даних, а і їх зареєстрованих тимчасових взаємозв'язків по відношенню до один до одного. Як описано, окремий пристрій збору діагностичних даних може використовуватися з одним або більше елементами обладнання. При наявності достатніх можливостей введення описаного переважного варіанта здійснення такі конфігурації швидше всього будуть достатніми для багатьох або більшості сценаріїв. При нагоді, однак, кількість введень даного процесу і/або відеоджерел може перебільшувати місткість введення одиничного такого пристрою збору діагностичних даних. У такому випадку, згідно з Фіг.6, можуть використовуватися численні пристрої збору діагностичних даних, щоб контролювати елемент (або елементи) обладнання. Хоч такий контроль може здійснюватися дискретним способом, в переважному підході дані, збережені кожним, будуть синхронізуватися з даними, які збережені в інших платформах. Один спосіб впливати на цей результат - це сконфігурувати і запрограмувати один з пристроїв збору діагностичних даних як головний пристрій 30 збору діагностичних даних. При роботі в такому режимі головний пристрій 30 буде видавати сигнали синхронізації (такі як головний тактовий сигнал) і/або сигналізацію керування (таку як START (Пуск), STOP (Зупинка), TRIGGER (запуск) і інші подібні команди) на інші пристрої 61 і 62 збору діагностичних даних. За рахунок полегшення прийому і реєстрації деякої кількості даних перед подією протягом відповідного (але відносно короткого) періоду часу щонайменше в деякій мірі перед подією, що представляє інтерес, даний винахід може значно полегшити аналіз причин появи події. Даний винахід не вимагає ніякої модифікації керуючого програмного забезпечення для елемента обладнання, який аналізується, і може бути реалізований на переносній платформі з можливістю повторного використання. Фахівцям в даній галузі техніки повинно бути зрозуміло, що широке різноманіття модифікацій, змін і комбінацій можуть бути здійснені по відношенню до вищеописаних варіантів здійснення без відходу від суті і об'єму цього винаходу і що такі модифікації, зміни і комбінації повинні розглядатися як такі, що входять в об'єм винахідницької концепції. Наприклад, вищеописаний процес може додатково використовувати введення аналогового сигналу, які відповідають роботі елемента обладнання (багато які більш старі частини і навіть бага 17 то які більш нові елементи виробничого обладнання використовують керуюче обладнання, яке використовує аналогові датчики, які забезпечують виведення аналогового сигналу, таке як діапазон поточних значень, які відповідають діапазону керуючих настройок або відповідей). Такий варіант вибору може забезпечувати можливість використання корисних сигналів, які інакше не надаються в цифровому форматі. У такому випадку аналоговий сигнал (сигнали) буде переважно оцифровуватися, щоб полегшувати його зберігання згідно з вищеописаним процесом. Як інший варіант вибору можуть пропонуватися численні вікна змінної тривалості, що переміщаються. Наприклад, оператор може вибирати з, наприклад, односекундного вікна, що переміщається, п'ятисекундного вікна, що переміщається, десятисекундного вікна, що переміщається, 30-секундного вікна, що переміщаються, і так далі. Як інший приклад, цей процес може враховувати дві різних умови роботи. У такій конфігурації може використовуватися тривалість першого вікна, що переміщається (наприклад, п'ять секунд), при збереженні даних, які за часом відповідають першому запуску умови роботи, і може використовуватися тривалість другого вікна, що переміщається (наприклад, десять секунд), при збереженні даних, які за часом відповідають другому запуску іншої умови роботи. Перелік посилальних позицій 11 Вибрати частоту дискретизації 12 Прийняти дані процесу протягом часу 13 Прийняти відео дані протягом часу 88919 18 14 Тимчасово зберегти дані у вікні часу, що переміщається 15 Вибрати конкретну умову роботи 16 Автоматично контролювати умову роботи 17 Виявлено? 18 Автоматично довгостроково зберегти найближчі за часом дані вікна, що переміщається 19 Контрольована користувачем запускаючи подія? 21 Дані 30 Головний пристрій збору діагностичних даних 31 Введення даних процесу 32 Елемент обладнання 33 Виведення відеоданих 34 Пристрій відеовведення 35 Перший запам'ятовуючий пристрій 36 Введення стану роботи обладнання 37 Блок запуску реєстрації даних 38 Другий запам'ятовуючий пристрій 39 Контрольований користувачем блок запуску 41 Перше зареєстроване вікно, що переміщається 42 N-e зареєстроване вікно, що переміщається 51 Пуск 52 Зупинка 53 Система готова Натисніть "Пуск" Виявлення даних почалося 55 Друк 56 Допомога 61, 62 Пристрій збору діагностичних даних 19 88919 20 21 Комп’ютерна верстка А. Крижанівський 88919 Підписне 22 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
