Домофон багатофункціональний
Номер патенту: 90748
Опубліковано: 10.06.2014
Формула / Реферат

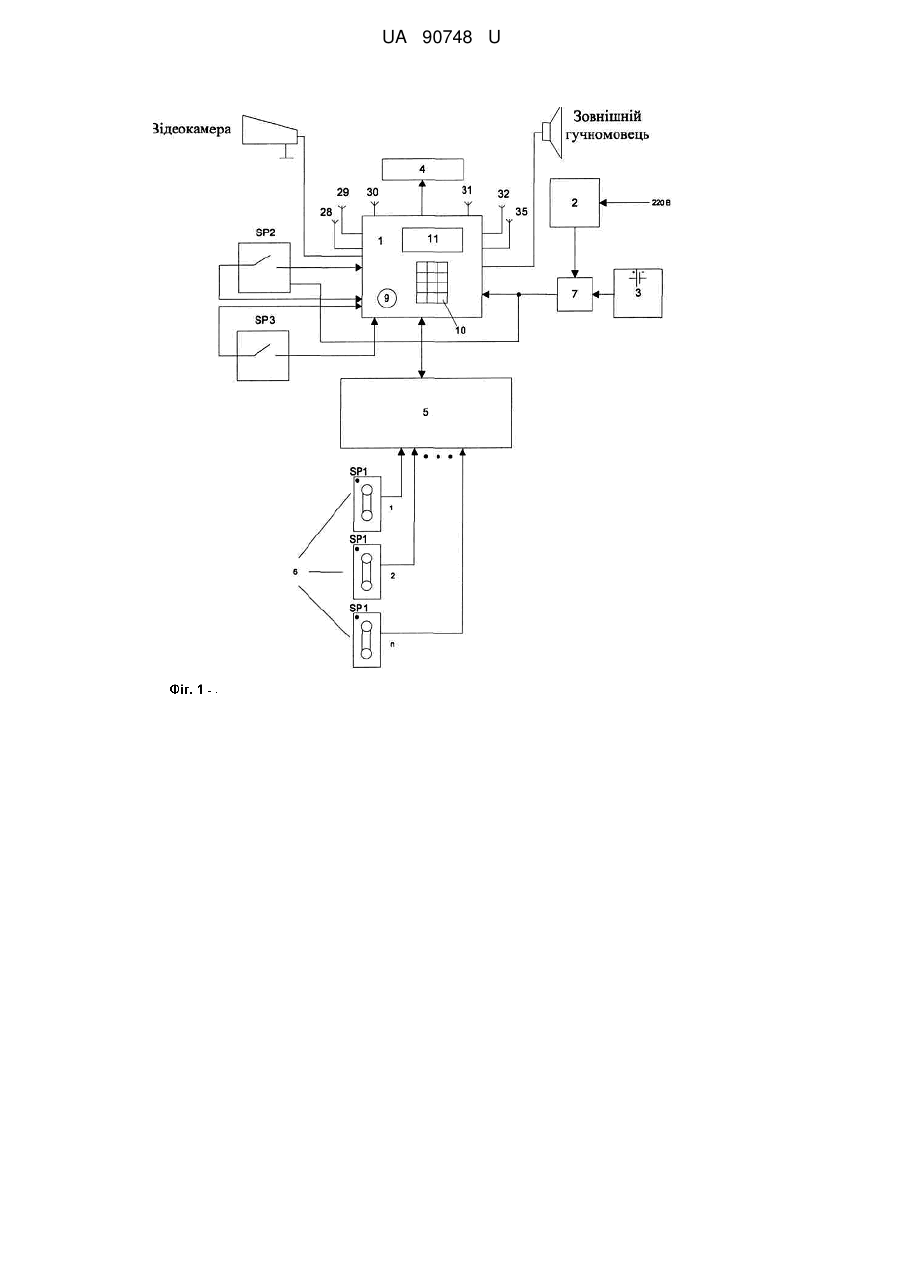

1. Домофон багатофункціональний, який містить пульт керування, який містить мікроконтролер, підключений до клавіатури, ключового пристрою і модуля керування замковим пристроєм, модуль керування живленням і зарядом акумуляторної батареї, блок живлення, акумуляторну батарею, використовувану як джерело резервного живлення, замковий пристрій, поверхові блоки абонента, які містять n блоків абонента з перемикачами, координатну лінію зв'язку, яка складається з n ліній номера поверху та m ліній числа квартир на поверсі, кнопку екстреного виклику (112), енергонезалежний годинник реального часу, модуль енергонезалежної пам'яті, модуль звуку, модуль посилення аудіосигналу, модуль прийому-передачі інформації, організований у вигляді одного або декількох пристроїв прийому-передачі,
який відрізняється тим, що домофон багатофункціональний виконаний з можливістю:
обміну даними з віддаленим сервером;
роботи у випадку відключення зовнішнього джерела живлення;
програвання аудіоповідомлень або аудіофайлів різного характеру;
одночасного або послідовного оповіщення мешканців квартир у випадку виникнення надзвичайної ситуації;
виклику екстреної служби 112 з визначенням місця розташування або координат того, хто дзвонить.
2. Домофон багатофункціональний за п. 1, який відрізняється тим, що модуль прийому-передачі інформації являє собою модуль GSM.
3. Домофон багатофункціональний за п. 1, який відрізняється тим, що модуль прийому-передачі інформації являє собою 3G модем з однією або декількома SIM картами, які мають унікальний ідентифікаційний номер.
4. Домофон багатофункціональний за п. 1, який відрізняється тим, що модуль прийому-передачі інформації являє собою 4G модем з однією або декількома SIM картами, які мають унікальний ідентифікаційний номер.
5. Домофон багатофункціональний за п. 1, який відрізняється тим, що модуль прийому-передачі інформації являє собою Ethernet контролер.
6. Домофон багатофункціональний за п. 1, який відрізняється тим, що модуль прийому-передачі інформації являє собою WiFi контролер, який забезпечує власну мережу зв'язку.
7. Домофон багатофункціональний за п. 1, який відрізняється тим, що модуль прийому-передачі інформації являє собою ZegBee контролер.
8. Домофон багатофункціональний за п. 1, який відрізняється тим, що модуль прийому-передачі інформації являє собою PSTN модем.
9. Домофон багатофункціональний за п. 1, який відрізняється тим, що модуль прийому-передачі інформації являє собою ADSL модем.
10. Домофон багатофункціональний за п. 1, який відрізняється тим, що модуль прийому-передачі інформації являє собою PLC модем.
11. Домофон багатофункціональний за п. 1, який відрізняється тим, що модуль прийому-передачі інформації являє собою радіомодем.
12. Домофон багатофункціональний за п. 1, який відрізняється тим, що модуль прийому-передачі інформації являє собою супутниковий модем, виконаний у вигляді окремого модуля, виділеного з пульта керування, обмін даними з яким здійснюється по каналах бездротового супутникового зв'язку.
13. Домофон багатофункціональний за п. 1, який відрізняється тим, що містить також Глонасс/GPS приймач, виконаний у вигляді окремого модуля, виділеного з пульта керування, який забезпечує точне і швидке визначення координат при виклику екстреної служби.
14. Домофон багатофункціональний за п. 1, який відрізняється тим, що містить також динамік, убудований у панель пульта керування для програвання аудіоповідомлень або аудіофайлів різного характеру.
15. Домофон багатофункціональний за п. 1, який відрізняється тим, що містить також зовнішній гучномовець для програвання аудіоповідомлень або аудіофайлів різного характеру.
16. Домофон багатофункціональний за п. 1, який відрізняється тим, що містить також персональні слухавки блоків абонентів для програвання аудіоповідомлень або аудіофайлів різного характеру.

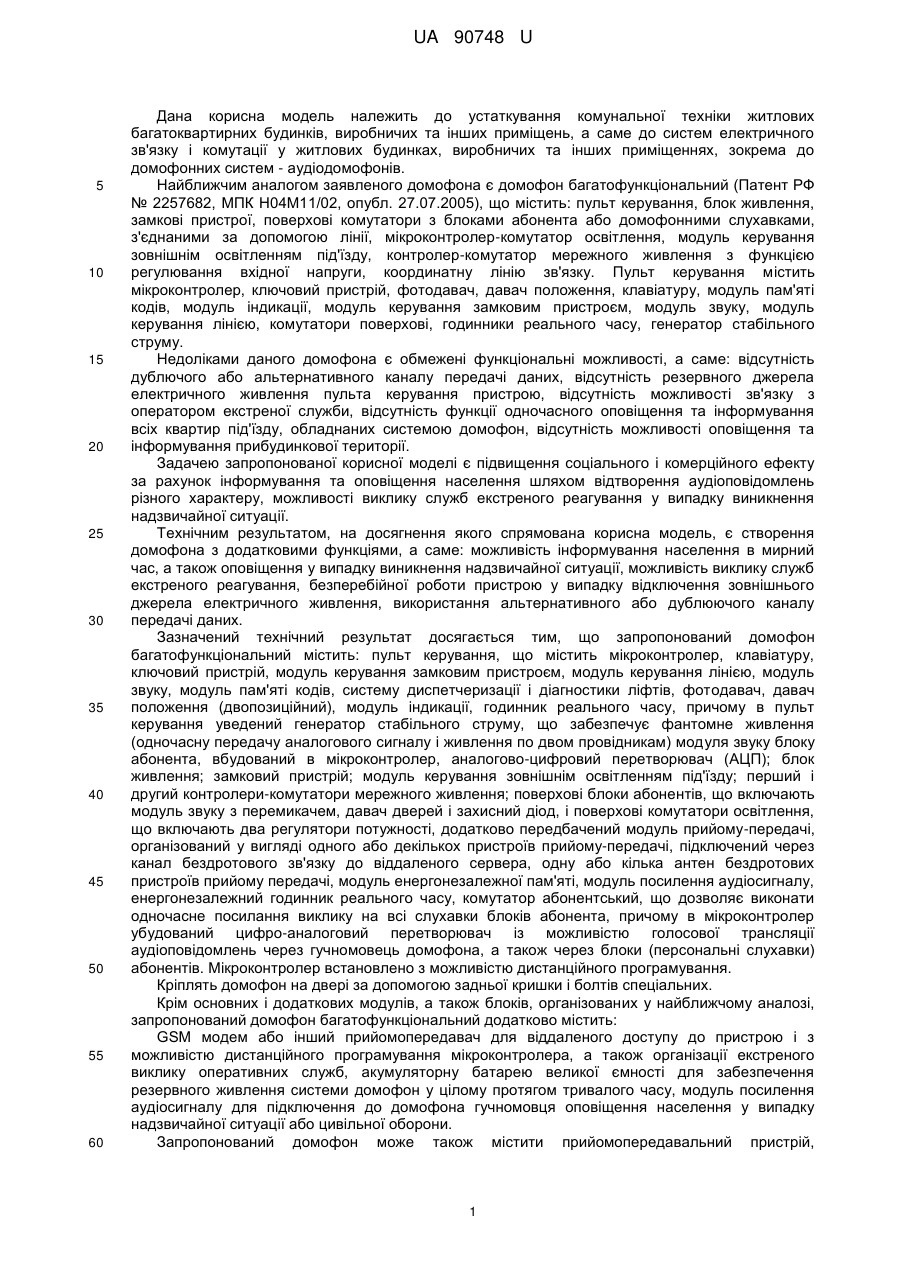

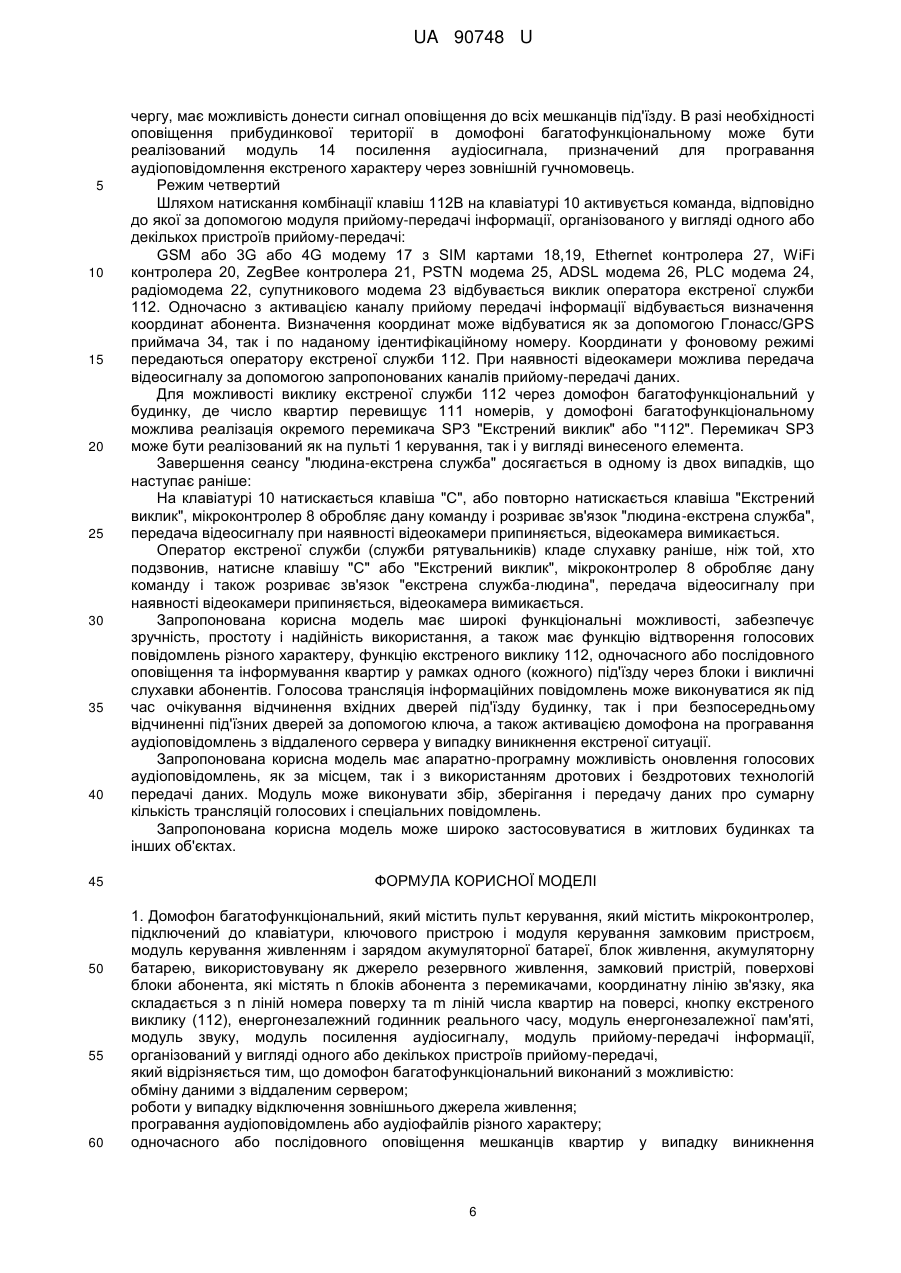

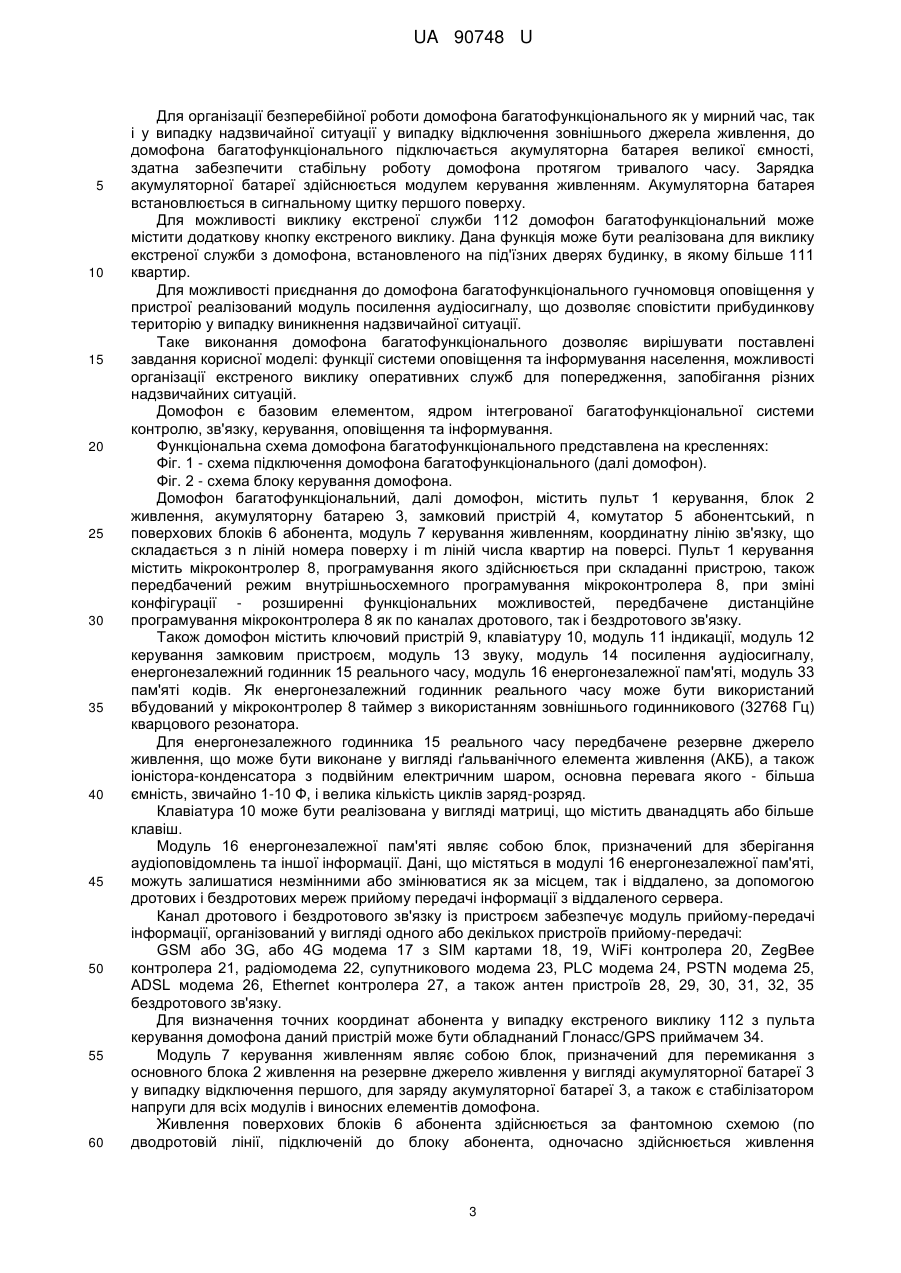

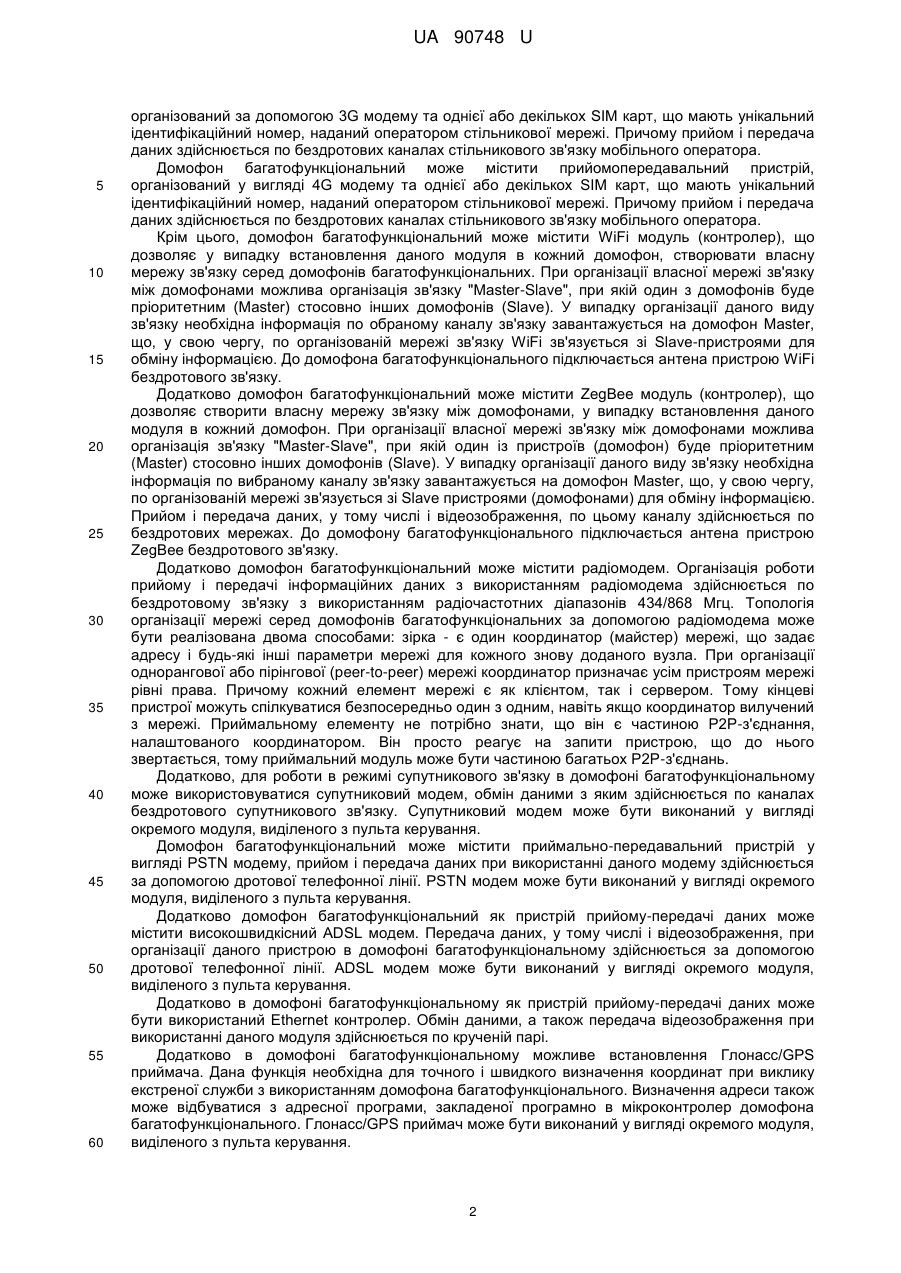

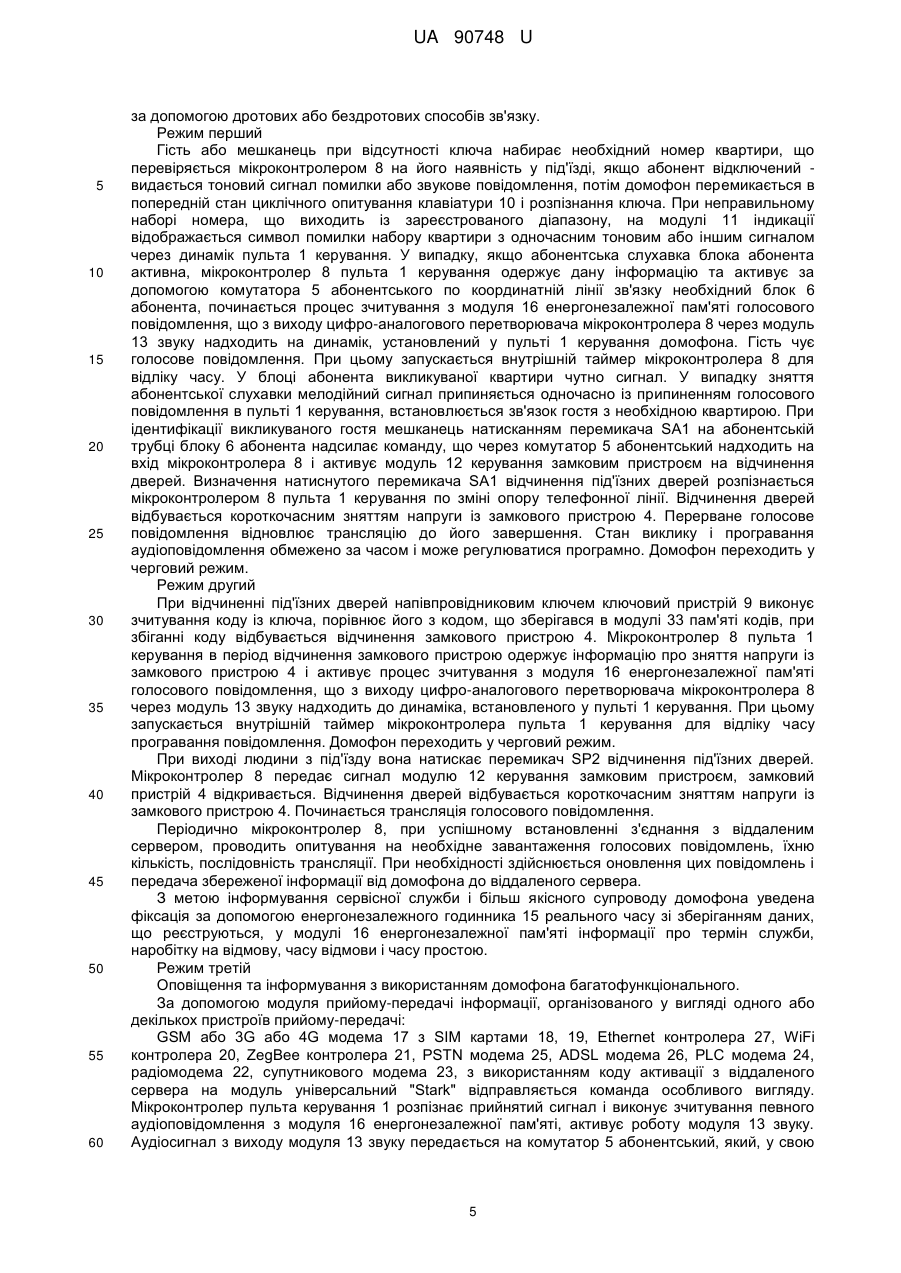

Текст
Реферат: Домофон багатофункціональний, який містить пульт керування, який містить мікроконтролер, підключений до клавіатури, ключового пристрою і модуля керування замковим пристроєм, модуль керування живленням і зарядом акумуляторної батареї, блок живлення, акумуляторну батарею, використовувану як джерело резервного живлення, замковий пристрій, поверхові блоки абонента, які містять n блоків абонента з перемикачами, координатну лінію зв'язку, яка складається з n ліній номера поверху та m ліній числа квартир на поверсі, кнопку екстреного виклику (112), енергонезалежний годинник реального часу, модуль енергонезалежної пам'яті, модуль звуку, модуль посилення аудіосигналу, модуль прийому-передачі інформації, організований у вигляді одного або декількох пристроїв прийому-передачі,причому домофон багатофункціональний виконаний з можливістю:обміну даними з віддаленим сервером;роботи у випадку відключення зовнішнього джерела живлення;програвання аудіоповідомлень або аудіофайлів різного характеру;одночасного або послідовного оповіщення мешканців квартир у випадку виникнення надзвичайної ситуації;виклику екстреної служби 112 з визначенням місця розташування або координат того, хто дзвонить. UA 90748 U (12) UA 90748 U UA 90748 U 5 10 15 20 25 30 35 40 45 50 55 60 Дана корисна модель належить до устаткування комунальної техніки житлових багатоквартирних будинків, виробничих та інших приміщень, а саме до систем електричного зв'язку і комутації у житлових будинках, виробничих та інших приміщеннях, зокрема до домофонних систем - аудіодомофонів. Найближчим аналогом заявленого домофона є домофон багатофункціональний (Патент РФ № 2257682, МПК H04M11/02, опубл. 27.07.2005), що містить: пульт керування, блок живлення, замкові пристрої, поверхові комутатори з блоками абонента або домофонними слухавками, з'єднаними за допомогою лінії, мікроконтролер-комутатор освітлення, модуль керування зовнішнім освітленням під'їзду, контролер-комутатор мережного живлення з функцією регулювання вхідної напруги, координатну лінію зв'язку. Пульт керування містить мікроконтролер, ключовий пристрій, фотодавач, давач положення, клавіатуру, модуль пам'яті кодів, модуль індикації, модуль керування замковим пристроєм, модуль звуку, модуль керування лінією, комутатори поверхові, годинники реального часу, генератор стабільного струму. Недоліками даного домофона є обмежені функціональні можливості, а саме: відсутність дублючого або альтернативного каналу передачі даних, відсутність резервного джерела електричного живлення пульта керування пристрою, відсутність можливості зв'язку з оператором екстреної служби, відсутність функції одночасного оповіщення та інформування всіх квартир під'їзду, обладнаних системою домофон, відсутність можливості оповіщення та інформування прибудинкової території. Задачею запропонованої корисної моделі є підвищення соціального і комерційного ефекту за рахунок інформування та оповіщення населення шляхом відтворення аудіоповідомлень різного характеру, можливості виклику служб екстреного реагування у випадку виникнення надзвичайної ситуації. Технічним результатом, на досягнення якого спрямована корисна модель, є створення домофона з додатковими функціями, а саме: можливість інформування населення в мирний час, а також оповіщення у випадку виникнення надзвичайної ситуації, можливість виклику служб екстреного реагування, безперебійної роботи пристрою у випадку відключення зовнішнього джерела електричного живлення, використання альтернативного або дублюючого каналу передачі даних. Зазначений технічний результат досягається тим, що запропонований домофон багатофункціональний містить: пульт керування, що містить мікроконтролер, клавіатуру, ключовий пристрій, модуль керування замковим пристроєм, модуль керування лінією, модуль звуку, модуль пам'яті кодів, систему диспетчеризації і діагностики ліфтів, фотодавач, давач положення (двопозиційний), модуль індикації, годинник реального часу, причому в пульт керування уведений генератор стабільного струму, що забезпечує фантомне живлення (одночасну передачу аналогового сигналу і живлення по двом провідникам) модуля звуку блоку абонента, вбудований в мікроконтролер, аналогово-цифровий перетворювач (АЦП); блок живлення; замковий пристрій; модуль керування зовнішнім освітленням під'їзду; перший і другий контролери-комутатори мережного живлення; поверхові блоки абонентів, що включають модуль звуку з перемикачем, давач дверей і захисний діод, і поверхові комутатори освітлення, що включають два регулятори потужності, додатково передбачений модуль прийому-передачі, організований у вигляді одного або декількох пристроїв прийому-передачі, підключений через канал бездротового зв'язку до віддаленого сервера, одну або кілька антен бездротових пристроїв прийому передачі, модуль енергонезалежної пам'яті, модуль посилення аудіосигналу, енергонезалежний годинник реального часу, комутатор абонентський, що дозволяє виконати одночасне посилання виклику на всі слухавки блоків абонента, причому в мікроконтролер убудований цифро-аналоговий перетворювач із можливістю голосової трансляції аудіоповідомлень через гучномовець домофона, а також через блоки (персональні слухавки) абонентів. Мікроконтролер встановлено з можливістю дистанційного програмування. Кріплять домофон на двері за допомогою задньої кришки і болтів спеціальних. Крім основних і додаткових модулів, а також блоків, організованих у найближчому аналозі, запропонований домофон багатофункціональний додатково містить: GSM модем або інший прийомопередавач для віддаленого доступу до пристрою і з можливістю дистанційного програмування мікроконтролера, а також організації екстреного виклику оперативних служб, акумуляторну батарею великої ємності для забезпечення резервного живлення системи домофон у цілому протягом тривалого часу, модуль посилення аудіосигналу для підключення до домофона гучномовця оповіщення населення у випадку надзвичайної ситуації або цивільної оборони. Запропонований домофон може також містити прийомопередавальний пристрій, 1 UA 90748 U 5 10 15 20 25 30 35 40 45 50 55 60 організований за допомогою 3G модему та однієї або декількох SIM карт, що мають унікальний ідентифікаційний номер, наданий оператором стільникової мережі. Причому прийом і передача даних здійснюється по бездротових каналах стільникового зв'язку мобільного оператора. Домофон багатофункціональний може містити прийомопередавальний пристрій, організований у вигляді 4G модему та однієї або декількох SIM карт, що мають унікальний ідентифікаційний номер, наданий оператором стільникової мережі. Причому прийом і передача даних здійснюється по бездротових каналах стільникового зв'язку мобільного оператора. Крім цього, домофон багатофункціональний може містити WiFi модуль (контролер), що дозволяє у випадку встановлення даного модуля в кожний домофон, створювати власну мережу зв'язку серед домофонів багатофункціональних. При організації власної мережі зв'язку між домофонами можлива організація зв'язку "Master-Slave", при якій один з домофонів буде пріоритетним (Master) стосовно інших домофонів (Slave). У випадку організації даного виду зв'язку необхідна інформація по обраному каналу зв'язку завантажується на домофон Master, що, у свою чергу, по організованій мережі зв'язку WiFi зв'язується зі Slave-пристроями для обміну інформацією. До домофона багатофункціонального підключається антена пристрою WiFi бездротового зв'язку. Додатково домофон багатофункціональний може містити ZegBee модуль (контролер), що дозволяє створити власну мережу зв'язку між домофонами, у випадку встановлення даного модуля в кожний домофон. При організації власної мережі зв'язку між домофонами можлива організація зв'язку "Master-Slave", при якій один із пристроїв (домофон) буде пріоритетним (Master) стосовно інших домофонів (Slave). У випадку організації даного виду зв'язку необхідна інформація по вибраному каналу зв'язку завантажується на домофон Master, що, у свою чергу, по організованій мережі зв'язується зі Slave пристроями (домофонами) для обміну інформацією. Прийом і передача даних, у тому числі і відеозображення, по цьому каналу здійснюється по бездротових мережах. До домофону багатофункціонального підключається антена пристрою ZegBee бездротового зв'язку. Додатково домофон багатофункціональний може містити радіомодем. Організація роботи прийому і передачі інформаційних даних з використанням радіомодема здійснюється по бездротовому зв'язку з використанням радіочастотних діапазонів 434/868 Мгц. Топологія організації мережі серед домофонів багатофункціональних за допомогою радіомодема може бути реалізована двома способами: зірка - є один координатор (майстер) мережі, що задає адресу і будь-які інші параметри мережі для кожного знову доданого вузла. При організації однорангової або пірінгової (peer-to-peer) мережі координатор призначає усім пристроям мережі рівні права. Причому кожний елемент мережі є як клієнтом, так і сервером. Тому кінцеві пристрої можуть спілкуватися безпосередньо один з одним, навіть якщо координатор вилучений з мережі. Приймальному елементу не потрібно знати, що він є частиною P2P-з'єднання, налаштованого координатором. Він просто реагує на запити пристрою, що до нього звертається, тому приймальний модуль може бути частиною багатьох P2P-з'єднань. Додатково, для роботи в режимі супутникового зв'язку в домофоні багатофункціональному може використовуватися супутниковий модем, обмін даними з яким здійснюється по каналах бездротового супутникового зв'язку. Супутниковий модем може бути виконаний у вигляді окремого модуля, виділеного з пульта керування. Домофон багатофункціональний може містити приймально-передавальний пристрій у вигляді PSTN модему, прийом і передача даних при використанні даного модему здійснюється за допомогою дротової телефонної лінії. PSTN модем може бути виконаний у вигляді окремого модуля, виділеного з пульта керування. Додатково домофон багатофункціональний як пристрій прийому-передачі даних може містити високошвидкісний ADSL модем. Передача даних, у тому числі і відеозображення, при організації даного пристрою в домофоні багатофункціональному здійснюється за допомогою дротової телефонної лінії. ADSL модем може бути виконаний у вигляді окремого модуля, виділеного з пульта керування. Додатково в домофоні багатофункціональному як пристрій прийому-передачі даних може бути використаний Ethernet контролер. Обмін даними, а також передача відеозображення при використанні даного модуля здійснюється по крученій парі. Додатково в домофоні багатофункціональному можливе встановлення Глонасс/GPS приймача. Дана функція необхідна для точного і швидкого визначення координат при виклику екстреної служби з використанням домофона багатофункціонального. Визначення адреси також може відбуватися з адресної програми, закладеної програмно в мікроконтролер домофона багатофункціонального. Глонасс/GPS приймач може бути виконаний у вигляді окремого модуля, виділеного з пульта керування. 2 UA 90748 U 5 10 15 20 25 30 35 40 45 50 55 60 Для організації безперебійної роботи домофона багатофункціонального як у мирний час, так і у випадку надзвичайної ситуації у випадку відключення зовнішнього джерела живлення, до домофона багатофункціонального підключається акумуляторна батарея великої ємності, здатна забезпечити стабільну роботу домофона протягом тривалого часу. Зарядка акумуляторної батареї здійснюється модулем керування живленням. Акумуляторна батарея встановлюється в сигнальному щитку першого поверху. Для можливості виклику екстреної служби 112 домофон багатофункціональний може містити додаткову кнопку екстреного виклику. Дана функція може бути реалізована для виклику екстреної служби з домофона, встановленого на під'їзних дверях будинку, в якому більше 111 квартир. Для можливості приєднання до домофона багатофункціонального гучномовця оповіщення у пристрої реалізований модуль посилення аудіосигналу, що дозволяє сповістити прибудинкову територію у випадку виникнення надзвичайної ситуації. Таке виконання домофона багатофункціонального дозволяє вирішувати поставлені завдання корисної моделі: функції системи оповіщення та інформування населення, можливості організації екстреного виклику оперативних служб для попередження, запобігання різних надзвичайних ситуацій. Домофон є базовим елементом, ядром інтегрованої багатофункціональної системи контролю, зв'язку, керування, оповіщення та інформування. Функціональна схема домофона багатофункціонального представлена на кресленнях: Фіг. 1 - схема підключення домофона багатофункціонального (далі домофон). Фіг. 2 - схема блоку керування домофона. Домофон багатофункціональний, далі домофон, містить пульт 1 керування, блок 2 живлення, акумуляторну батарею 3, замковий пристрій 4, комутатор 5 абонентський, n поверхових блоків 6 абонента, модуль 7 керування живленням, координатну лінію зв'язку, що складається з n ліній номера поверху і m ліній числа квартир на поверсі. Пульт 1 керування містить мікроконтролер 8, програмування якого здійснюється при складанні пристрою, також передбачений режим внутрішньосхемного програмування мікроконтролера 8, при зміні конфігурації - розширенні функціональних можливостей, передбачене дистанційне програмування мікроконтролера 8 як по каналах дротового, так і бездротового зв'язку. Також домофон містить ключовий пристрій 9, клавіатуру 10, модуль 11 індикації, модуль 12 керування замковим пристроєм, модуль 13 звуку, модуль 14 посилення аудіосигналу, енергонезалежний годинник 15 реального часу, модуль 16 енергонезалежної пам'яті, модуль 33 пам'яті кодів. Як енергонезалежний годинник реального часу може бути використаний вбудований у мікроконтролер 8 таймер з використанням зовнішнього годинникового (32768 Гц) кварцового резонатора. Для енергонезалежного годинника 15 реального часу передбачене резервне джерело живлення, що може бути виконане у вигляді ґальванічного елемента живлення (АКБ), а також іоністора-конденсатора з подвійним електричним шаром, основна перевага якого - більша ємність, звичайно 1-10 Ф, і велика кількість циклів заряд-розряд. Клавіатура 10 може бути реалізована у вигляді матриці, що містить дванадцять або більше клавіш. Модуль 16 енергонезалежної пам'яті являє собою блок, призначений для зберігання аудіоповідомлень та іншої інформації. Дані, що містяться в модулі 16 енергонезалежної пам'яті, можуть залишатися незмінними або змінюватися як за місцем, так і віддалено, за допомогою дротових і бездротових мереж прийому передачі інформації з віддаленого сервера. Канал дротового і бездротового зв'язку із пристроєм забезпечує модуль прийому-передачі інформації, організований у вигляді одного або декількох пристроїв прийому-передачі: GSM або 3G, або 4G модема 17 з SIM картами 18, 19, WiFi контролера 20, ZegBee контролера 21, радіомодема 22, супутникового модема 23, PLC модема 24, PSTN модема 25, ADSL модема 26, Ethernet контролера 27, а також антен пристроїв 28, 29, 30, 31, 32, 35 бездротового зв'язку. Для визначення точних координат абонента у випадку екстреного виклику 112 з пульта керування домофона даний пристрій може бути обладнаний Глонасс/GPS приймачем 34. Модуль 7 керування живленням являє собою блок, призначений для перемикання з основного блока 2 живлення на резервне джерело живлення у вигляді акумуляторної батареї 3 у випадку відключення першого, для заряду акумуляторної батареї 3, а також є стабілізатором напруги для всіх модулів і виносних елементів домофона. Живлення поверхових блоків 6 абонента здійснюється за фантомною схемою (по дводротовій лінії, підключеній до блоку абонента, одночасно здійснюється живлення 3 UA 90748 U 5 10 15 20 25 30 35 40 45 50 55 60 перемовного засобу абонента і передача інформаційного сигналу). Для передачі відеозображення можливо додаткове підключення відеокамери, що підключається до пульта 1 керування. Комутатор 5 абонентський являє собою набір електронних ключів, які приєднують лінії до n поверхових блоків 6 абонента. Комутатор 5 абонентський призначений для встановлення голосового з'єднання з необхідним абонентом (номером квартири), керування за допомогою встановленого з'єднання замковим пристроєм 4 для відчинення дверей під'їзду. У черговому режимі комутатор 5 абонентський використовується для сканування абонентських слухавок блоків 6 абонента з метою визначення активної слухавки (слухавка короткочасно знята). Комутатор 5 абонентський організований таким чином, що при переході домофона багатофункціонального в режим інформування та оповіщення він здатний одночасно або послідовно донести сигнал екстреного характеру до кожного блока абонента в рамках одного (кожного) під'їзду. Відчинення дверей під'їзду виконується за допомогою домофонного ключа. Як домофонний ключ можуть використовуватися напівпровідникові ключі типу DS1990A фірми Dallas Inc або аналогічні ключі. Реєстрація домофонного ключа може виконуватись користувачем за допомогою мастер-ключа або мастер-коду, що вводиться із цифрової клавіатури 10. Інформація про зареєстровані домофонні ключі зберігається в модулі 16 енергонезалежної пам'яті і може оперативно мінятися у випадку втрати або виходу з ладу домофонних ключів. Блок 2 живлення перетворює мережну напругу для блока 1 керування замкового пристрою 4. Модуль 7 керування живленням формує і стабілізує задані напруги живлення для всіх модулів блоку 1 керування, комутатора 5 абонентського, n-блоків 6 абонентів. Робота домофона багатофункціонального Відповідно до схеми підключення домофона багатофункціонального фіг. 1 пристрій працює наступним чином. Черговий режим. Режим активізується за відсутності виклику з боку цифрової клавіатури 10, відсутності сигналу від ключового пристрою 9 і відсутності змін стану блоків 6 абонентів, які періодично скануються мікроконтролером 8 за допомогою комутатора 5 абонентського. У період активації чергового режиму мікроконтролер 8 пульта 1 керування проводить послідовну ініціалізацію всіх можливих модулів прийому-передачі даних: GSM, 3G, 4G модема 17, Ethernet контролера 27, WiFi контролера 20, ZegBee контролера 21, PSTN модема 25, ADSL модема 26, PLC модема 24, радіомодема 22, супутникового модема 23. Для роботи в режимі GPRS-зв'язку. Канал бездротового GPRS, або 3G, або 4G зв'язку забезпечує GSM, або 3G, або 4G модем 17, у який вставляються SIM карти 18, 19. До GSM, 3G, 4G модема 17 підключається антена пристрою 28 бездротового зв'язку. Для роботи в режимі WiFi-зв'язку використовується WiFi контролер 20. До модуля підключається антена пристрою 29 бездротового WiFi зв'язку. Для роботи з використанням технології ZegBee-зв'язку використовується Zegbee контролер 21, що дозволяє створити власну мережу серед домофонів. До модуля підключається антена пристрою 30 бездротового ZegBee зв'язку. Організація роботи з використанням Ethernet контролера 27 здійснюється по крученій парі. Організація роботи з використанням PSTN модема 25 здійснюється за допомогою дротової телефонної лінії. Організація роботи з використанням ADSL модема 26 здійснюється за допомогою дротової телефонної лінії. Організація роботи з використанням PLC модема 24 здійснюється за допомогою дротової живильної електричної мережі. Організація роботи з використанням радіомодема 22 здійснюється по бездротовому зв'язку з використанням радіочастотних діапазонів 434/868 Мгц. До модуля підключається антена пристрою 31 бездротового зв'язку. Для роботи в режимі супутникового зв'язку використовується супутниковий модем 23, обмін даними з яким здійснюється по каналах бездротового супутникового зв'язку. До модуля підключається антена 32 супутникового зв'язку. При успішному встановленні з'єднання з використанням вибраного каналу передачі даних з віддаленим сервером проводиться опитування на необхідне завантаження голосових повідомлень, їхня кількість, або вивантаження повідомлень із модуля 16 енергонезалежної пам'яті для озвучування. Модуль 7 керування живленням виконує діагностику акумуляторної батареї 3, при необхідності здійснюється її зарядка. Визначення часу доби мікроконтролером 8 пульта 1 керування визначається за допомогою енергонезалежного годинника 15 реального часу, або за інформацією, отриманою від сервера 4 UA 90748 U 5 10 15 20 25 30 35 40 45 50 55 60 за допомогою дротових або бездротових способів зв'язку. Режим перший Гість або мешканець при відсутності ключа набирає необхідний номер квартири, що перевіряється мікроконтролером 8 на його наявність у під'їзді, якщо абонент відключений видається тоновий сигнал помилки або звукове повідомлення, потім домофон перемикається в попередній стан циклічного опитування клавіатури 10 і розпізнання ключа. При неправильному наборі номера, що виходить із зареєстрованого діапазону, на модулі 11 індикації відображається символ помилки набору квартири з одночасним тоновим або іншим сигналом через динамік пульта 1 керування. У випадку, якщо абонентська слухавка блока абонента активна, мікроконтролер 8 пульта 1 керування одержує дану інформацію та активує за допомогою комутатора 5 абонентського по координатній лінії зв'язку необхідний блок 6 абонента, починається процес зчитування з модуля 16 енергонезалежної пам'яті голосового повідомлення, що з виходу цифро-аналогового перетворювача мікроконтролера 8 через модуль 13 звуку надходить на динамік, установлений у пульті 1 керування домофона. Гість чує голосове повідомлення. При цьому запускається внутрішній таймер мікроконтролера 8 для відліку часу. У блоці абонента викликуваної квартири чутно сигнал. У випадку зняття абонентської слухавки мелодійний сигнал припиняється одночасно із припиненням голосового повідомлення в пульті 1 керування, встановлюється зв'язок гостя з необхідною квартирою. При ідентифікації викликуваного гостя мешканець натисканням перемикача SA1 на абонентській трубці блоку 6 абонента надсилає команду, що через комутатор 5 абонентський надходить на вхід мікроконтролера 8 і активує модуль 12 керування замковим пристроєм на відчинення дверей. Визначення натиснутого перемикача SA1 відчинення під'їзних дверей розпізнається мікроконтролером 8 пульта 1 керування по зміні опору телефонної лінії. Відчинення дверей відбувається короткочасним зняттям напруги із замкового пристрою 4. Перерване голосове повідомлення відновлює трансляцію до його завершення. Стан виклику і програвання аудіоповідомлення обмежено за часом і може регулюватися програмно. Домофон переходить у черговий режим. Режим другий При відчиненні під'їзних дверей напівпровідниковим ключем ключовий пристрій 9 виконує зчитування коду із ключа, порівнює його з кодом, що зберігався в модулі 33 пам'яті кодів, при збіганні коду відбувається відчинення замкового пристрою 4. Мікроконтролер 8 пульта 1 керування в період відчинення замкового пристрою одержує інформацію про зняття напруги із замкового пристрою 4 і активує процес зчитування з модуля 16 енергонезалежної пам'яті голосового повідомлення, що з виходу цифро-аналогового перетворювача мікроконтролера 8 через модуль 13 звуку надходить до динаміка, встановленого у пульті 1 керування. При цьому запускається внутрішній таймер мікроконтролера пульта 1 керування для відліку часу програвання повідомлення. Домофон переходить у черговий режим. При виході людини з під'їзду вона натискає перемикач SP2 відчинення під'їзних дверей. Мікроконтролер 8 передає сигнал модулю 12 керування замковим пристроєм, замковий пристрій 4 відкривається. Відчинення дверей відбувається короткочасним зняттям напруги із замкового пристрою 4. Починається трансляція голосового повідомлення. Періодично мікроконтролер 8, при успішному встановленні з'єднання з віддаленим сервером, проводить опитування на необхідне завантаження голосових повідомлень, їхню кількість, послідовність трансляції. При необхідності здійснюється оновлення цих повідомлень і передача збереженої інформації від домофона до віддаленого сервера. З метою інформування сервісної служби і більш якісного супроводу домофона уведена фіксація за допомогою енергонезалежного годинника 15 реального часу зі зберіганням даних, що реєструються, у модулі 16 енергонезалежної пам'яті інформації про термін служби, наробітку на відмову, часу відмови і часу простою. Режим третій Оповіщення та інформування з використанням домофона багатофункціонального. За допомогою модуля прийому-передачі інформації, організованого у вигляді одного або декількох пристроїв прийому-передачі: GSM або 3G або 4G модема 17 з SIM картами 18, 19, Ethernet контролера 27, WiFi контролера 20, ZegBee контролера 21, PSTN модема 25, ADSL модема 26, PLC модема 24, радіомодема 22, супутникового модема 23, з використанням коду активації з віддаленого сервера на модуль універсальний "Stark" відправляється команда особливого вигляду. Мікроконтролер пульта керування 1 розпізнає прийнятий сигнал і виконує зчитування певного аудіоповідомлення з модуля 16 енергонезалежної пам'яті, активує роботу модуля 13 звуку. Аудіосигнал з виходу модуля 13 звуку передається на комутатор 5 абонентський, який, у свою 5 UA 90748 U 5 10 15 20 25 30 35 40 45 50 55 60 чергу, має можливість донести сигнал оповіщення до всіх мешканців під'їзду. В разі необхідності оповіщення прибудинкової території в домофоні багатофункціональному може бути реалізований модуль 14 посилення аудіосигнала, призначений для програвання аудіоповідомлення екстреного характеру через зовнішній гучномовець. Режим четвертий Шляхом натискання комбінації клавіш 112В на клавіатурі 10 активується команда, відповідно до якої за допомогою модуля прийому-передачі інформації, організованого у вигляді одного або декількох пристроїв прийому-передачі: GSM або 3G або 4G модему 17 з SIM картами 18,19, Ethernet контролера 27, WiFi контролера 20, ZegBee контролера 21, PSTN модема 25, ADSL модема 26, PLC модема 24, радіомодема 22, супутникового модема 23 відбувається виклик оператора екстреної служби 112. Одночасно з активацією каналу прийому передачі інформації відбувається визначення координат абонента. Визначення координат може відбуватися як за допомогою Глонасс/GPS приймача 34, так і по наданому ідентифікаційному номеру. Координати у фоновому режимі передаються оператору екстреної служби 112. При наявності відеокамери можлива передача відеосигналу за допомогою запропонованих каналів прийому-передачі даних. Для можливості виклику екстреної служби 112 через домофон багатофункціональний у будинку, де число квартир перевищує 111 номерів, у домофоні багатофункціональному можлива реалізація окремого перемикача SP3 "Екстрений виклик" або "112". Перемикач SP3 може бути реалізований як на пульті 1 керування, так і у вигляді винесеного елемента. Завершення сеансу "людина-екстрена служба" досягається в одному із двох випадків, що наступає раніше: На клавіатурі 10 натискається клавіша "С", або повторно натискається клавіша "Екстрений виклик", мікроконтролер 8 обробляє дану команду і розриває зв'язок "людина-екстрена служба", передача відеосигналу при наявності відеокамери припиняється, відеокамера вимикається. Оператор екстреної служби (служби рятувальників) кладе слухавку раніше, ніж той, хто подзвонив, натисне клавішу "С" або "Екстрений виклик", мікроконтролер 8 обробляє дану команду і також розриває зв'язок "екстрена служба-людина", передача відеосигналу при наявності відеокамери припиняється, відеокамера вимикається. Запропонована корисна модель має широкі функціональні можливості, забезпечує зручність, простоту і надійність використання, а також має функцію відтворення голосових повідомлень різного характеру, функцію екстреного виклику 112, одночасного або послідовного оповіщення та інформування квартир у рамках одного (кожного) під'їзду через блоки і викличні слухавки абонентів. Голосова трансляція інформаційних повідомлень може виконуватися як під час очікування відчинення вхідних дверей під'їзду будинку, так і при безпосередньому відчиненні під'їзних дверей за допомогою ключа, а також активацією домофона на програвання аудіоповідомлень з віддаленого сервера у випадку виникнення екстреної ситуації. Запропонована корисна модель має апаратно-програмну можливість оновлення голосових аудіоповідомлень, як за місцем, так і з використанням дротових і бездротових технологій передачі даних. Модуль може виконувати збір, зберігання і передачу даних про сумарну кількість трансляцій голосових і спеціальних повідомлень. Запропонована корисна модель може широко застосовуватися в житлових будинках та інших об'єктах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Домофон багатофункціональний, який містить пульт керування, який містить мікроконтролер, підключений до клавіатури, ключового пристрою і модуля керування замковим пристроєм, модуль керування живленням і зарядом акумуляторної батареї, блок живлення, акумуляторну батарею, використовувану як джерело резервного живлення, замковий пристрій, поверхові блоки абонента, які містять n блоків абонента з перемикачами, координатну лінію зв'язку, яка складається з n ліній номера поверху та m ліній числа квартир на поверсі, кнопку екстреного виклику (112), енергонезалежний годинник реального часу, модуль енергонезалежної пам'яті, модуль звуку, модуль посилення аудіосигналу, модуль прийому-передачі інформації, організований у вигляді одного або декількох пристроїв прийому-передачі, який відрізняється тим, що домофон багатофункціональний виконаний з можливістю: обміну даними з віддаленим сервером; роботи у випадку відключення зовнішнього джерела живлення; програвання аудіоповідомлень або аудіофайлів різного характеру; одночасного або послідовного оповіщення мешканців квартир у випадку виникнення 6 UA 90748 U 5 10 15 20 25 30 35 40 надзвичайної ситуації; виклику екстреної служби 112 з визначенням місця розташування або координат того, хто дзвонить. 2. Домофон багатофункціональний за п. 1, який відрізняється тим, що модуль прийому-передачі інформації являє собою модуль GSM. 3. Домофон багатофункціональний за п. 1, який відрізняється тим, що модуль прийому-передачі інформації являє собою 3G модем з однією або декількома SIM картами, які мають унікальний ідентифікаційний номер. 4. Домофон багатофункціональний за п. 1, який відрізняється тим, що модуль прийому-передачі інформації являє собою 4G модем з однією або декількома SIM картами, які мають унікальний ідентифікаційний номер. 5. Домофон багатофункціональний за п. 1, який відрізняється тим, що модуль прийому-передачі інформації являє собою Ethernet контролер. 6. Домофон багатофункціональний за п. 1, який відрізняється тим, що модуль прийому-передачі інформації являє собою WiFi контролер, який забезпечує власну мережу зв'язку. 7. Домофон багатофункціональний за п. 1, який відрізняється тим, що модуль прийому-передачі інформації являє собою ZegBee контролер. 8. Домофон багатофункціональний за п. 1, який відрізняється тим, що модуль прийому-передачі інформації являє собою PSTN модем. 9. Домофон багатофункціональний за п. 1, який відрізняється тим, що модуль прийому-передачі інформації являє собою ADSL модем. 10. Домофон багатофункціональний за п. 1, який відрізняється тим, що модуль прийомупередачі інформації являє собою PLC модем. 11. Домофон багатофункціональний за п. 1, який відрізняється тим, що модуль прийомупередачі інформації являє собою радіомодем. 12. Домофон багатофункціональний за п. 1, який відрізняється тим, що модуль прийомупередачі інформації являє собою супутниковий модем, виконаний у вигляді окремого модуля, виділеного з пульта керування, обмін даними з яким здійснюється по каналах бездротового супутникового зв'язку. 13. Домофон багатофункціональний за п. 1, який відрізняється тим, що містить також Глонасс/GPS приймач, виконаний у вигляді окремого модуля, виділеного з пульта керування, який забезпечує точне і швидке визначення координат при виклику екстреної служби. 14. Домофон багатофункціональний за п. 1, який відрізняється тим, що містить також динамік, убудований у панель пульта керування для програвання аудіоповідомлень або аудіофайлів різного характеру. 15. Домофон багатофункціональний за п. 1, який відрізняється тим, що містить також зовнішній гучномовець для програвання аудіоповідомлень або аудіофайлів різного характеру. 16. Домофон багатофункціональний за п. 1, який відрізняється тим, що містить також персональні слухавки блоків абонентів для програвання аудіоповідомлень або аудіофайлів різного характеру. 7 UA 90748 U 8 UA 90748 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
ДивитисяДодаткова інформація
Автори російськоюАзизов Айрат Рашитович, Гайнанов Ильдар Раисович
МПК / Мітки
МПК: H04M 11/02
Мітки: багатофункціональний, домофон
