Багатофункціональний модуль для реалізації регулярних структур

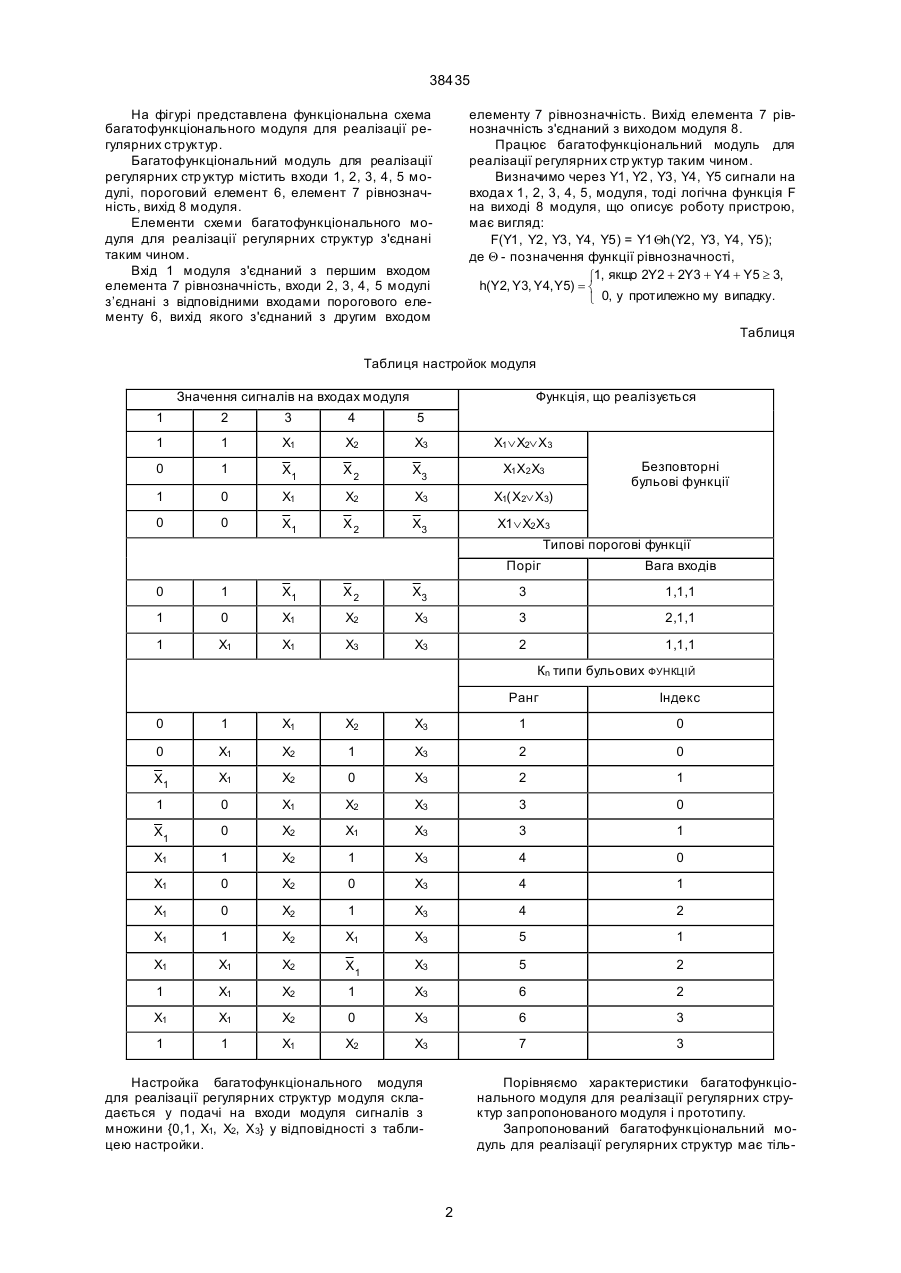

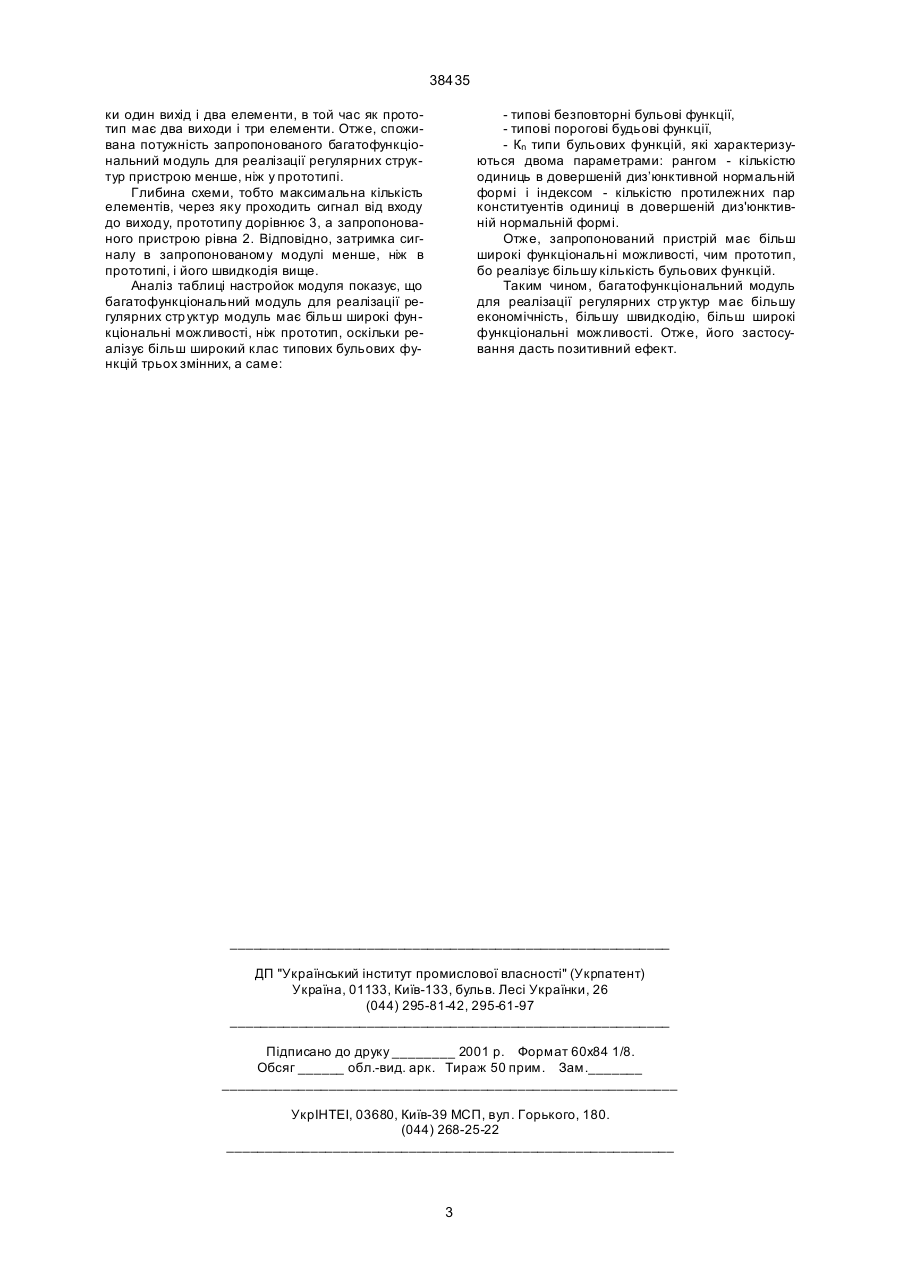

Багатофункціональний модуль для реалізації регулярних структур, який має у своєму складі перший вхід модуля, з'єднаний з першим входом елемента рівнозначність, другий, третій і четвертий входи модуля, ви хід модуля, який відрізня 38435 На фігурі представлена функціональна схема багатофункціонального модуля для реалізації регулярних структур. Багатофункціональний модуль для реалізації регулярних стр уктур містить входи 1, 2, 3, 4, 5 модулі, пороговий елемент 6, елемент 7 рівнозначність, вихід 8 модуля. Елементи схеми багатофункціонального модуля для реалізації регулярних структур з'єднані таким чином. Вхід 1 модуля з'єднаний з першим входом елемента 7 рівнозначність, входи 2, 3, 4, 5 модулі з’єднані з відповідними входами порогового елементу 6, вихід якого з'єднаний з другим входом елементу 7 рівнозначність. Вихід елемента 7 рівнозначність з'єднаний з виходом модуля 8. Працює багатофункціональний модуль для реалізації регулярних стр уктур таким чином. Визначимо через Y1, Y2 , Y3, Y4, Y5 сигнали на входа х 1, 2, 3, 4, 5, модуля, тоді логічна функція F на виході 8 модуля, що описує роботу пристрою, має вигляд: F(Y1, Y2, Y3, Y4, Y5) = Y1 Qh(Y2, Y3, Y4, Y5); де Q - позначення функції рівнозначності, ì1, якщо 2Y2 + 2Y3 + Y4 + Y5 ³ 3, h(Y2, Y3, Y4, Y5) = í î 0, у протилежно му випадку. Таблиця Таблиця настройок модуля Значення сигналів на входах модуля Функція, що реалізується 1 2 3 4 5 1 1 X1 Х2 Х3 Х1 ÚХ2ÚХ3 0 1 X1 X2 X3 Х1 Х2 Х3 1 0 X1 Х2 Х3 Х1(Х2ÚХ3) 0 0 X1 X2 X3 Х1ÚХ2 Х3 Безповторні бульові функції Типові порогові функції Поріг Вага входів 0 1 X1 X2 X3 3 1,1,1 1 0 X1 Х2 Х3 3 2,1,1 1 X1 X1 Х3 Х3 2 1,1,1 Кn типи бульових ФУНКЦІЙ Ранг Індекс 0 1 X1 Х2 Х3 1 0 0 X1 Х2 1 Х3 2 0 X1 X1 Х2 0 Х3 2 1 1 0 X1 Х2 Х3 3 0 X1 0 Х2 X1 Х3 3 1 X1 1 Х2 1 Х3 4 0 X1 0 Х2 0 Х3 4 1 X1 0 Х2 1 Х3 4 2 X1 1 Х2 X1 Х3 5 1 X1 X1 Х2 X1 Х3 5 2 1 X1 Х2 1 Х3 6 2 X1 X1 Х2 0 Х3 6 3 1 1 X1 Х2 Х3 7 3 Настройка багатофункціонального модуля для реалізації регулярних структур модуля складається у подачі на входи модуля сигналів з множини {0,1, X1, Х2, X3} у відповідності з таблицею настройки. Порівняємо характеристики багатофункціонального модуля для реалізації регулярних структур запропонованого модуля і прототипу. Запропонований багатофункціональний модуль для реалізації регулярних структур має тіль 2 38435 ки один вихід і два елементи, в той час як прототип має два виходи і три елементи. Отже, споживана потужність запропонованого багатофункціональний модуль для реалізації регулярних структур пристрою менше, ніж у прототипі. Глибина схеми, тобто максимальна кількість елементів, через яку проходить сигнал від входу до виходу, прототипу дорівнює 3, а запропонованого пристрою рівна 2. Відповідно, затримка сигналу в запропонованому модулі менше, ніж в прототипі, і його швидкодія вище. Аналіз таблиці настройок модуля показує, що багатофункціональний модуль для реалізації регулярних стр уктур модуль має більш широкі функціональні можливості, ніж прототип, оскільки реалізує більш широкий клас типових бульових функцій трьох змінних, а саме: - типові безповторні бульові функції, - типові порогові будьові функції, - Кn типи бульових функцій, які характеризуються двома параметрами: рангом - кількістю одиниць в довершеній диз’юнктивной нормальній формі і індексом - кількістю протилежних пар конституентів одиниці в довершеній диз'юнктивній нормальній формі. Отже, запропонований пристрій має більш широкі функціональні можливості, чим прототип, бо реалізує більшу кількість бульових функцій. Таким чином, багатофункціональний модуль для реалізації регулярних стр уктур має більшу економічність, більшу швидкодію, більш широкі функціональні можливості. Отже, його застосування дасть позитивний ефект. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
