Грілка

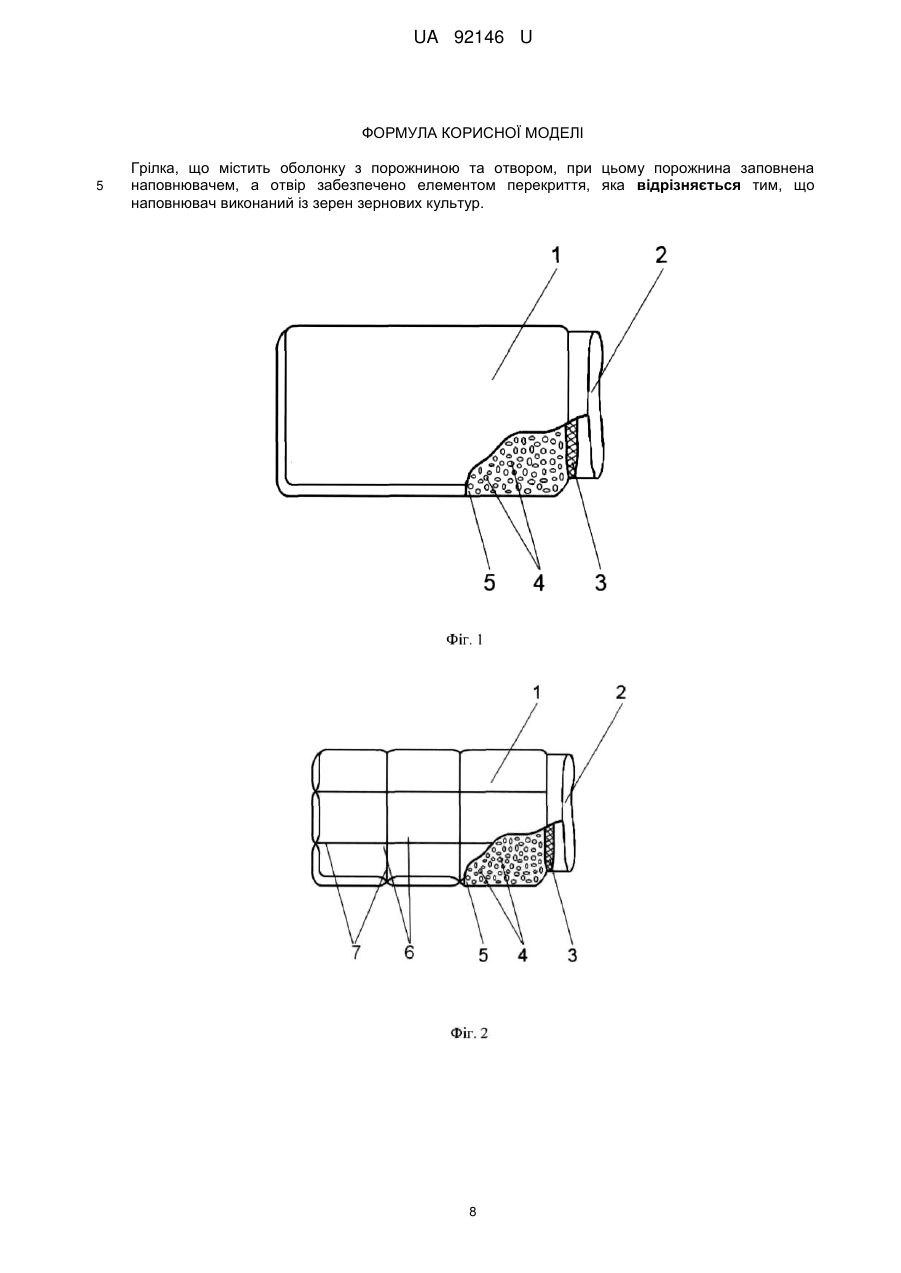

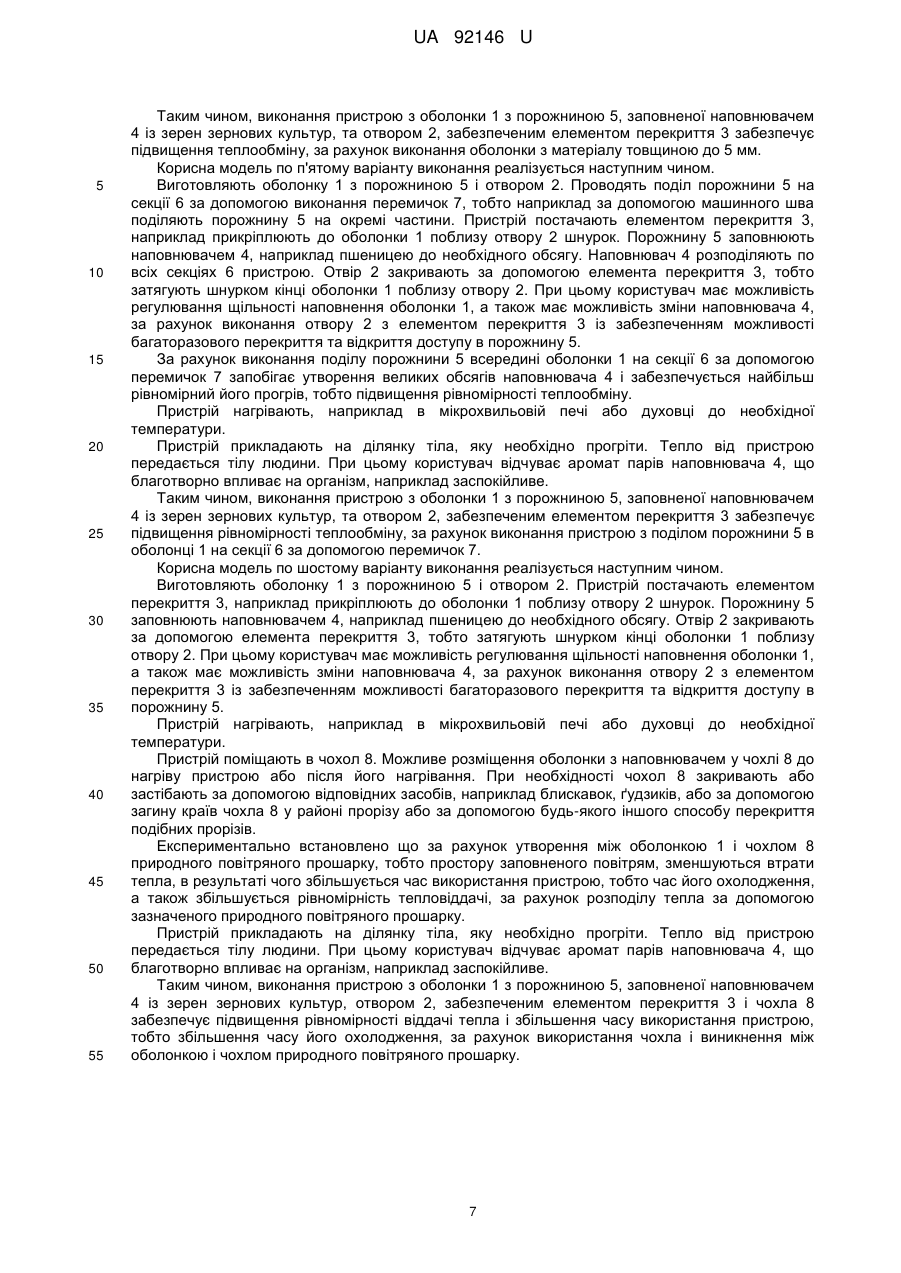

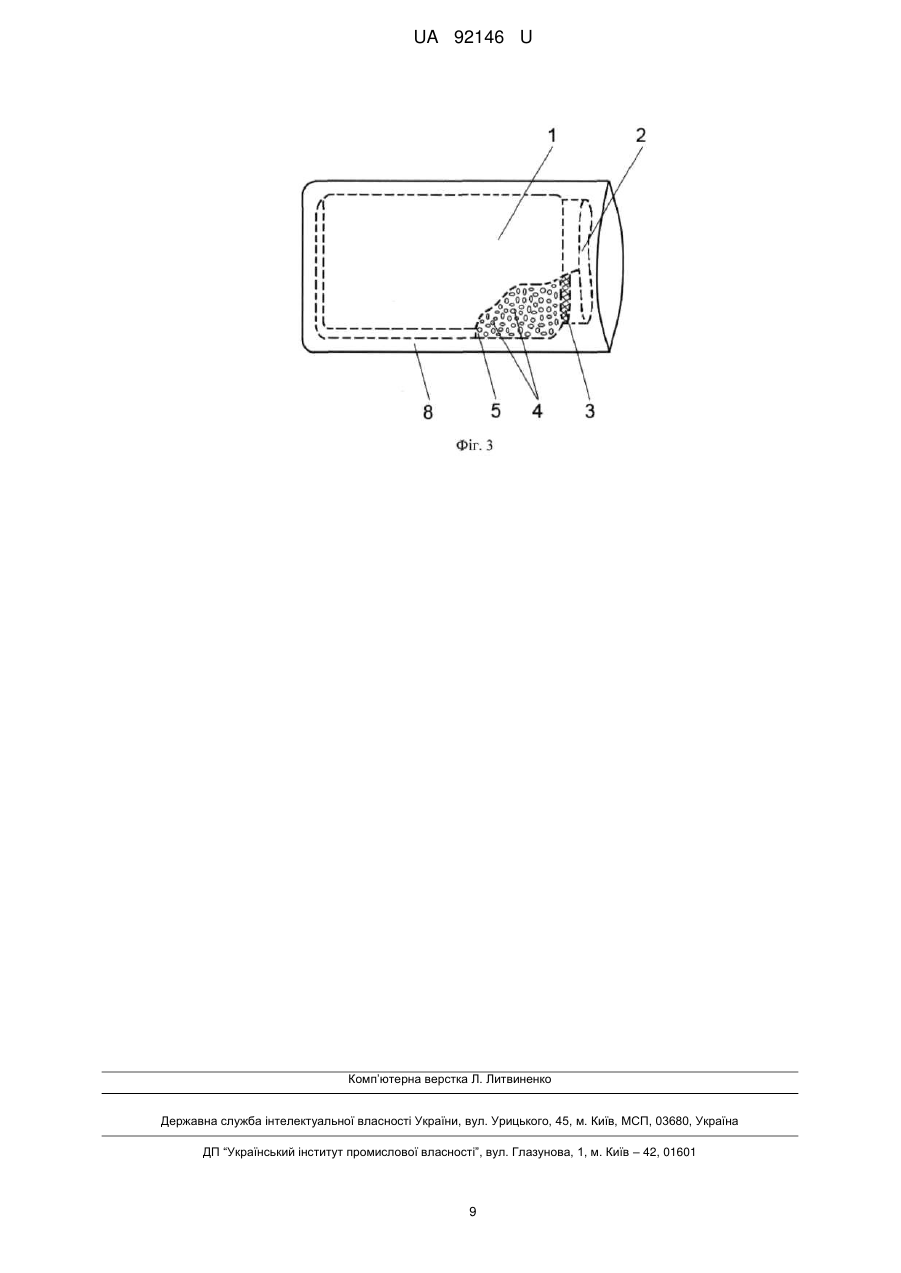

Реферат: Грілка містить оболонку з порожниною та отвором, при цьому порожнина заповнена наповнювачем, а отвір забезпечено елементом перекриття. Наповнювач виконаний із зерен зернових культур. UA 92146 U (33) Код держави-учасниці RU UA 92146 U UA 92146 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель відноситься до зігріваючих лікувальних пристосувань для медикаментозного або терапевтичного лікування, зокрема до зігріваючих подушок, що обігріваються килимками або грілками з наповнювачами. Відомий пристрій - парафінова грілка-апплікатор (патент РФ №61132). Парафінова грілкаапплікатор включає герметичну еластичну оболонку, усередині якої знаходиться теплоносій. Оболонка виконана з можливістю щільного прилягання до суглобів або м'яких тканин ділянки тіла. Теплоносієм є парафін. Герметична оболонка виконана у вигляді циліндричної капсули з наскрізним каналом уздовж осі циліндра, армованим жорстким елементом з термостійкого матеріалу. Недоліком відомого технічного рішення є незручність експлуатації. Найбільш близьким технічним рішенням (прототип) є термогрілка (патент РФ №48766). Термогрілка включає м'яку замкнуту оболонку з теплоносієм. Ворсиста оболонка виконана з синтетичної тканини або зі змішаних волокон. В якості теплоносія використовують тепломісткий матеріал, акумулюючий СВЧ-випромінювання у вигляді кульок. Співвідношення об'єму оболонки до об'єму теплоносія складає 1,5: 1,0-2,5-1,0. Кульки теплоносія виконані із скла, або з полімерів, або з мінералів. Кульки теплоносія виконані діаметром 0,4-1,5 мм. Недоліками прототипу є трудомісткість виготовлення за рахунок надання наповнювачеві форми кульок, а також нерівномірність віддачі тепла, за рахунок полегшеного перемішування кульок наповнювача. Метою пропонованої корисної моделі є зниження трудомісткості виготовлення пристрою і збільшення рівномірності віддачі тепла. Поставлена мета досягається за рахунок того, що грілка містить оболонку з порожниною і отвором, при цьому порожнина заповнена наповнювачем, а отвір забезпечений елементом перекриття, що відрізняється тим, що наповнювач виконаний із зерен зернових культур. Корисна модель пояснюється кресленням, на якому показаний зовнішній вигляд пристрою. На кресленні позначені: оболонка 1, отвір 2, елемент перекриття 3, наповнювач 4, порожнина 5. Основними елементами пристрою є оболонка 1, наповнювач 4 і елемент перекриття 3. Оболонка 1 є поверхневим шаром пристрою, що покриває його внутрішній вміст (визначення оболонки приведене, наприклад, на сайті http://slovari.yandex.ru/оболочка/БСЭ/Оболочка%20(в%20технике)/). Оболонка 1 є вмістищем для заповнення її наповнювачем 4. Оболонка 1 виконана з м'якого гнучкого матеріалу, виконаного із забезпеченням можливості пропускання пари і газів, витікаючих від нагрітого наповнювача 4, а також із забезпеченням можливості нагріву до необхідних температур без ушкодження. Матеріал оболонки 1 повинен відповідати санітарним нормам для безпосереднього контакту з тілом людини. В якості матеріалу для оболонки 1 можуть бути використані ткані і неткані полотна, наприклад бавовняні тканини, льон, трикотажні полотна, полотна з віскозного волокна шерсті або будь-які інші матеріали. Оболонка 1 може бути виконана цілісною або складеною з декількох частин. Оболонка 1 може бути виконана будь-якої форми, наприклад оболонка може мати форму іграшки. Оболонка виконана з утворенням порожнини 5, що сполучається з довкіллям через отвір 2, забезпечена елементом перекриття 3. Отвір 2 виконано із забезпеченням доступу в порожнину 5. Отвір 2 забезпечено елементом перекриття 3. Елемент перекриття 3 виконаний із забезпеченням можливості багатократного або одноразового перекриття і звільнення отвору 2. Елемент перекриття 3 може бути виконаний у вигляді шнурка або нитки, прикріпленої до оболонки 1 поблизу отвору 2 і затягуваною, зав'язуваною із забезпеченням перекриття отвору 2, або у вигляді застібки-блискавки, або у вигляді пробки, що перекриває отвір 2 (при цьому по периметру отвору 2 бажане виконання зміцнення, наприклад гумового кільця), або у вигляді машинної строчки, або будь-яким іншим способом. Наповнювач 4 є зернами різних зернових культур, наприклад, амарант, гречка, дагуса, кукурудза, могар, овес, пайза, полба, просо, пшениця, рис, жито, сорго, чумиза, ячмінь і інші. Наповнювач 4 може бути певним чином оброблений, для відвертання проростання зерен, появи мікроорганізмів (шкідників) або віддання інших необхідних властивостей. Наповнювач 4 розташований усередині оболонки 1 в порожнині 5. Кількість наповнювача4 в порожнині 5 вибрана із забезпеченням можливості надання облаштуванню необхідної форми. Корисна модель реалізується таким чином. Користувач виготовляє оболонку 1 з порожниною 5 і отвором 2. Користувач забезпечує пристрій елементом перекриття 3, наприклад прикріплює до оболонки 1 поблизу отвору 2 шнурок. Користувач засипає в порожнину 5 наповнювач 4, наприклад пшеницю до необхідного 1 UA 92146 U 5 10 15 20 25 30 35 40 45 50 55 60 об'єму. Користувач закриває отвір 2 за допомогою елементу перекриття 3, тобто затягує шнурком кінці оболонки 1 поблизу отвору 2. Користувач нагріває пристрій в мікрохвильовій печі або духовій шафі до необхідної температури. Користувач прикладає пристрій на ділянку тіла, яку необхідно прогріти. Тепло від пристрою передається тілу людини. При цьому користувач відчуває аромат пари наповнювача 2, що благотворно впливає на організм, наприклад, заспокійливе. Таким чином, виконання пристрою з оболонки 1 з порожниною 5, заповненою наповнювачем 4 із зерен зернових культур, і отвором 2, забезпеченим елементом перекриття 3, забезпечує зниження трудомісткості виготовлення пристрою за рахунок застосування зерен, що не вимагають додаткової обробки для надання форми. А також забезпечує збільшення рівномірності віддачі тепла за рахунок утруднення перемішування наповнювача 4 із зерен. Оболонка 1 може бути виконана цільної або складової з декількох частин. Оболонка 1 може бути виконана будь-якої форми, наприклад оболонка 1 може мати форму іграшки. Оболонка 1 виконана з утворенням порожнини 5, сполученої з навколишнім середовищем через отвір 2, забезпечена елементом перекриття 3. Отвір 2 виконано із забезпеченням доступу до порожнини 5, а також перекриття доступу в порожнину 5 за допомогою елемента перекриття 3. Отвір 2 постачено елементом перекриття 3. Елемент перекриття 3 виконаний із забезпеченням можливості багаторазового перекриття та звільнення отвору 2. Елемент перекриття 3 виконаний із забезпеченням можливості перекриття доступу в порожнину 5 через отвір 2. Елемент перекриття 3 може бути виконаний у вигляді шнурка або нитки, прикріпленою до оболонки 1 поблизу отвору 2 і затягується, зав'язувати із забезпеченням перекриття отвору 2, або у вигляді застібки-блискавки, або у вигляді пробки, що перекриває отвір 2 (при цьому по периметру отвору 2 бажано виконання зміцнення, наприклад гумового кільця), або у вигляді машинного чи ручного шва або будь-яким іншим способом. Наповнювач 4 представляє собою зерна різних зернових культур, наприклад амарант, гречка, дагуса, кукурудза, могар, овес, пайза, полба, просо, пшениця, рис, жито, сорго, чумиза, ячмінь та інші. Наповнювач 4 може бути певним чином оброблений, для запобігання проростання зерен, появи мікроорганізмів (шкідників) або перекази інших необхідних властивостей. Наповнювач 4 розташований всередині оболонки 1 в порожнині 5 або в окремих його секціях 6. Кількість наповнювача 4 в порожнині 5 вибрано із забезпеченням можливості додання пристрою необхідної форми. Наповнення оболонки 1 наповнювачем 4 виконано із забезпеченням можливості перемішування наповнювача 4. При цьому маса наповнювача 4 повинна бути обрана в межах від 50 г до 3000 г. За третім варіантом виконання пристрою основними елементами пристрою є оболонка 1, наповнювач 4, елемент перекриття 3. Оболонка 1 являє собою шар пристрою, що покриває його внутрішній вміст, в окремому випадку наповнювач 4, тобто поверхневий шар (визначення оболонки наведено, наприклад на сайті http://slovari.yandex.ru/оболочка/БСЭ/Оболочка%20(в%20технике)/). Оболонка 1 є вмістилищем для заповнення її наповнювачем 4. Оболонка 1 виконана з м'якого гнучкого матеріалу, виконаного із забезпеченням можливості пропускання парів і газів, що випаровуються від нагрітого наповнювача 4, а також із забезпеченням можливості нагрівання до необхідних температур без пошкодження. Матеріал оболонки 1 повинен відповідати санітарним нормам для безпосереднього контакту з тілом людини. В якості матеріалу для оболонки 1 можуть бути використані ткані і неткані полотна, наприклад бавовняні тканини, льон, трикотажні полотна, полотна з віскозного волокна вовни або будь-які інші матеріали. Оболонка 1 може бути виконана цільною або складовою з декількох частин. Оболонка 1 може бути виконана будь-якої форми, наприклад оболонка 1 може мати форму іграшки. Оболонка 1 виконана з утворенням порожнини 5, сполученої з навколишнім середовищем через отвір 2, забезпечена елементом перекриття 3. Розміри оболонки 1 після наповнення її наповнювачем 4 виконані із забезпеченням можливості розміщення пристрою у пристрої для нагріву, наприклад в духовій шафі або мікрохвильовій (СВЧ) печі. В окремому випадку відповідні розміри оболонки 1 з наповнювачем 4 не повинні перевищувати 280 мм. Отвір 2 виконано із забезпеченням доступу до порожнини 5, а також перекриття доступу в порожнину 5 за допомогою елемента перекриття 3. Отвір 2 постачено елементом перекриття 3. Елемент перекриття 3 виконаний із забезпеченням можливості багаторазового перекриття та звільнення отвору 2. Елемент перекриття 3 виконаний із забезпеченням можливості перекриття доступу в порожнину 5 через отвір 2. Елемент перекриття 3 може бути виконаний у вигляді шнурка або нитки, прикріпленою до оболонки 1 поблизу отвору 2 і затягується, зав'язувати із забезпеченням 2 UA 92146 U 5 10 15 20 25 30 35 40 45 50 55 60 перекриття отвору 2, або у вигляді застібки-блискавки, або у вигляді пробки, що перекриває отвір 2 (при цьому по периметру отвору 2 бажано виконання зміцнення, наприклад гумового кільця), або у вигляді машинного чи ручного шва або будь-яким іншим способом. Наповнювач 4 представляє собою зерна різних зернових культур, наприклад амарант, гречка, дагуса, кукурудза, могар, овес, пайза, полба, просо, пшениця, рис, жито, сорго, чумиза, ячмінь та інші. Наповнювач 4 може бути певним чином оброблений, для запобігання проростання зерен, появи мікроорганізмів (шкідників) або перекази інших необхідних властивостей. Наповнювач 4 розташований всередині оболонки 1 в порожнині 5. Кількість наповнювача 4 в порожнині 5 вибрано із забезпеченням можливості додання пристрою необхідної форми. По четвертому варіанту виконання пристрою основними елементами пристрою є оболонка 1, наповнювач 4 і елемент перекриття 3. Оболонка 1 являє собою шар пристрою, що покриває його внутрішній вміст, в окремому випадку наповнювач 4, тобто поверхневий шар (визначення оболонки наведено, наприклад на сайті http://slovari.yandex.ru/оболочка/БСЭ/Оболочка%20(у%20технике)/). Оболонка 1 є вмістилищем для заповнення її наповнювачем 4. Оболонка 1 виконана з м'якого гнучкого матеріалу, виконаного із забезпеченням можливості пропускання парів і газів, що випаровуються від нагрітого наповнювача 4, а також із забезпеченням можливості нагрівання до необхідних температур без пошкодження. Матеріал оболонки 1 повинен відповідати санітарним нормам для безпосереднього контакту з тілом людини. В якості матеріалу для оболонки 1 можуть бути використані ткані і неткані полотна, наприклад бавовняні тканини, льон, трикотажні полотна, полотна з віскозного волокна вовни або будь-які інші матеріали. При цьому товщина оболонки повинна бути виконана до 5 мм. Оболонка 1 може бути виконана цільною або складовою з декількох частин. Оболонка 1 може бути виконана будь-якої форми, наприклад оболонка 1 може мати форму іграшки. Оболонка 1 виконана з утворенням порожнини 5, сполученої з навколишнім середовищем через отвір 2, забезпечена елементом перекриття 3. Отвір 2 виконано із забезпеченням доступу до порожнини 5, а також перекриття доступу в порожнину 5 за допомогою елемента перекриття 3. Отвір 2 постачено елементом перекриття 3. Елемент перекриття 3 виконаний із забезпеченням можливості багаторазового перекриття та звільнення отвору 2. Елемент перекриття 3 виконаний із забезпеченням можливості перекриття доступу в порожнину 5 через отвір 2. Елемент перекриття 3 може бути виконаний у вигляді шнурка або нитки, прикріпленою до оболонки 1 поблизу отвору 2 і затягується, зав'язувати із забезпеченням перекриття отвору 2, або у вигляді застібки-блискавки, або у вигляді пробки, що перекриває отвір 2 (при цьому по периметру отвору 2 бажано виконання зміцнення, наприклад гумового кільця), або у вигляді машинного чи ручного шва або будь-яким іншим способом. Наповнювач 4 представляє собою зерна різних зернових культур, наприклад амарант, гречка, дагуса, кукурудза, могар, овес, пайза, полба, просо, пшениця, рис, жито, сорго, чумиза, ячмінь та інші. Наповнювач 4 може бути певним чином оброблений, для запобігання проростання зерен, появи мікроорганізмів (шкідників) або перекази інших необхідних властивостей. Наповнювач 4 розташований всередині оболонки 1 в порожнині 5. Кількість наповнювача 4 в порожнині 5 вибрано із забезпеченням можливості додання пристрою необхідної форми. По п'ятому варіанту виконання пристрою основними елементами пристрою є оболонка 1, наповнювач 4, елемент перекриття 3. Оболонка 1 являє собою шар пристрою, що покриває його внутрішній вміст, в окремому випадку наповнювач 4, тобто поверхневий шар (визначення оболонки наведено, наприклад на сайтіhttp://slovari.yandex.ru/оболочка/БСЭ/Оболочка%20(у%20технике)/). Оболонка 1 є вмістилищем для заповнення її наповнювачем 4. Оболонка 1 виконана з м'якого гнучкого матеріалу, виконаного із забезпеченням можливості пропускання парів і газів, що випаровуються від нагрітого наповнювача 4, а також із забезпеченням можливості нагрівання до необхідних температур без пошкодження. Матеріал оболонки 1 повинен відповідати санітарним нормам для безпосереднього контакту з тілом людини. В якості матеріалу для оболонки 1 можуть бути використані ткані і неткані полотна, наприклад бавовняні тканини, льон, трикотажні полотна, полотна з віскозного волокна вовни або будь-які інші матеріали. Оболонка 1 може бути виконана цільною або складовою з декількох частин. Оболонка 1 може бути виконана будь-якої форми, наприклад оболонка 1 може мати форму іграшки. Оболонка 1 виконана з утворенням порожнини 5, сполученої з навколишнім середовищем через отвір 2, забезпечена елементом перекриття 3. В окремому випадку порожнина 5 розділена на секції 6 за допомогою перемичок 7. 3 UA 92146 U 5 10 15 20 25 30 35 40 45 50 55 60 Отвір 2 виконано із забезпеченням доступу до порожнини 5, а також перекриття доступу в порожнину 5 за допомогою елемента перекриття 3. Отвір 2 постачено елементом перекриття 3. Елемент перекриття 3 виконаний із забезпеченням можливості багаторазового перекриття та звільнення отвору 2. Елемент перекриття 3 виконаний із забезпеченням можливості перекриття доступу в порожнину 5 через отвір 2. Елемент перекриття 3 може бути виконаний у вигляді шнурка або нитки, прикріпленою до оболонки 1 поблизу отвору 2 і затягується, зав'язувати із забезпеченням перекриття отвору 2, або у вигляді застібки-блискавки, або у вигляді пробки, що перекриває отвір 2 (при цьому по периметру отвору 2 бажано виконання зміцнення, наприклад гумового кільця), або у вигляді машинного чи ручного шва або будь-яким іншим способом. Наповнювач 4 представляє собою зерна різних зернових культур, наприклад амарант, гречка, дагуса, кукурудза, могар, овес, пайза, полба, просо, пшениця, рис, жито, сорго, чумиза, ячмінь та інші. Наповнювач 4 може бути певним чином оброблений, для запобігання проростання зерен, появи мікроорганізмів (шкідників) або перекази інших необхідних властивостей. Наповнювач 4 розташований всередині оболонки 1 в порожнині 5 або в окремих його секціях 6. Кількість наповнювача 4 в порожнині 5 вибрано із забезпеченням можливості додання пристрою необхідної форми. Секція 6 являє собою частину єдиного цілого, частково відокремлену від цього єдиного цілого. В окремому випадку секція 6 являє собою окрему частину порожнини 5, відокремлену від інших її частин (інших секцій 6) за допомогою перемичок 7. При цьому секції 6 можуть бути виконані сполученими через проміжки між сусідніми перемичками 7 для зручності заповнення окремих секцій 6 порожнини 5 в оболонці 1 наповнювачем 4. Секції 6 можуть бути виконані різної форми і розміру. Перемички 7 виконані для забезпечення поділу порожнини 5 в оболонці 1 на секції 6. В якості перемичок 7 можуть бути виконані машинні шви, з'єднання за допомогою клеючої речовини або будь-які інші види з'єднання матеріалу оболонки 1. Перемички 7 можуть бути виконані суцільними або мати проміжки між сусідніми перемичками 7 для забезпечення проникнення наповнювача 4 в секції 6 порожнини 5 в оболонці 1. Поділ порожнини 5 на секції 6 за допомогою перемичок 7 запобігає утворенню обсягу наповнювача 4 з великою товщиною, що запобігає прогрівання всього наповнювача 4. По шостому варіанту виконання пристрою основними елементами пристрою є оболонка 1, наповнювач 4, елемент перекриття 3 та чохол. Оболонка 1 являє собою шар пристрою, що покриває його внутрішній вміст, в окремому випадку наповнювач 4, тобто поверхневий шар (визначення оболонки наведено, наприклад на сайті http://slovari.yandex.ru/оболочка/БСЭ/Оболочка%20(у%20технике)/). Оболонка 1 є вмістилищем для заповнення її наповнювачем 4. Оболонка 1 виконана з м'якого гнучкого матеріалу, виконаного із забезпеченням можливості пропускання парів і газів, що випаровуються від нагрітого наповнювача 4, а також із забезпеченням можливості нагрівання до необхідних температур без пошкодження. Матеріал оболонки 1 повинен відповідати санітарним нормам для безпосереднього контакту з тілом людини. В якості матеріалу для оболонки 1 можуть бути використані ткані і неткані полотна, наприклад бавовняні тканини, льон, трикотажні полотна, полотна з віскозного волокна вовни або будь-які інші матеріали. Оболонка 1 може бути виконана цільною або складовою з декількох частин. Оболонка 1 може бути виконана будь-якої форми, наприклад оболонка 1 може мати форму іграшки. Оболонка 1 виконана з утворенням порожнини 5, сполученої з навколишнім середовищем через отвір 2, забезпечена елементом перекриття 3. Отвір 2 виконано із забезпеченням доступу до порожнини 5, а також перекриття доступу в порожнину 5 за допомогою елемента перекриття 3. Отвір 2 постачено елементом перекриття 3. Елемент перекриття 3 виконаний із забезпеченням можливості багаторазового перекриття та звільнення отвору 2. Елемент перекриття 3 виконаний із забезпеченням можливості перекриття доступу в порожнину 5 через отвір 2. Елемент перекриття 3 може бути виконаний у вигляді шнурка або нитки, прикріпленою до оболонки 1 поблизу отвору 2 і затягується, зав'язувати із забезпеченням перекриття отвору 2, або у вигляді застібки-блискавки, або у вигляді пробки, що перекриває отвір 2 (при цьому по периметру отвору 2 бажано виконання зміцнення, наприклад гумового кільця), або у вигляді машинного чи ручного шва або будь-яким іншим способом. Наповнювач 4 представляє собою зерна різних зернових культур, наприклад амарант, гречка, дагуса, кукурудза, могар, овес, пайза, полба, просо, пшениця, рис, жито, сорго, чумиза, ячмінь та інші. Наповнювач 4 може бути певним чином оброблений, для запобігання проростання зерен, появи мікроорганізмів (шкідників) або перекази інших необхідних 4 UA 92146 U 5 10 15 20 25 30 35 40 45 50 55 60 властивостей. Наповнювач 4 розташований всередині оболонки 1 в порожнині 5. Кількість наповнювача 4 в порожнині 5 вибрано із забезпеченням можливості додання пристрою необхідної форми. Чохол 8 являє собою зовнішній декоративний шар пристрою. Чохол 8 виконаний з м'якого гнучкого матеріалу, виконаного із забезпеченням можливості пропускання парів і газів, що випаровуються від нагрітого наповнювача 4. Матеріал чохла 8 повинен відповідати санітарним нормам для безпосереднього контакту з тілом людини. В якості матеріалу для чохла 8 можуть бути використані ткані і неткані полотна, наприклад бавовняні тканини, льон, трикотажні полотна, полотна з віскозного волокна вовни або будь-які інші матеріали. Чохол 8 може бути виконаний цільним або складеним з кількох частин. Чохол 8 може бути виконаний будь-якої форми, наприклад чохол 8 може мати форму іграшки. Чохол 8 виконаний із забезпеченням можливості одноразового або багаторазового розміщення всередині чохла 8 оболонки 1 з наповнювачем 4. Чохол 8 забезпечений прорізом для забезпечення доступу до внутрішнього простору всередині неї для розміщення в ньому оболонки 1 з наповнювачем 4. При цьому даний зазначений проріз може бути забезпечений блискавкою, ґудзиками, кнопками, також можливе виконання перекриття прорізу за допомогою загину одного з країв прорізу на інший край або їх спільного загину, або будь-якими іншими пристроями, що забезпечують перекриття прорізу в чохлі. Корисна модель за першим варіантом виконання реалізується наступним чином. Користувач виготовляє оболонку 1 з порожниною 5 і отвором 2. Користувач постачає пристрій елементом перекриття 3, наприклад прикріплює до оболонки 1 поблизу отвору 2 шнурок. Користувач засипає в порожнину 5 наповнювач 4, наприклад пшеницю до необхідного обсягу. Користувач закриває отвір 2 за допомогою елемента перекриття 3, тобто затягує шнурком кінці оболонки 1 поблизу отвору 2. Користувач нагріває пристрій в мікрохвильовій печі або духовці до необхідної температури. Користувач прикладає пристрій на ділянку тіла, яку необхідно прогріти. Тепло від пристрою передається тілу людини. При цьому користувач відчуває аромат парів наповнювача 2, що благотворно впливає на організм, наприклад заспокійливе. Таким чином, виконання пристрою з оболонки 1 з порожниною 5, заповненої наповнювачем 4 із зерен зернових культур, та отвором 2, забезпеченим елементом перекриття 3, забезпечує зниження трудомісткості виготовлення пристрою за рахунок застосування зерен, що не вимагають додаткової обробки для надання форми. А також забезпечує збільшення рівномірності віддачі тепла за рахунок утруднення перемішування наповнювача 4 із зерен. Корисна модель за другим варіантом виконання реалізується наступним чином. Виготовляють оболонку 1 з порожниною 5 і отвором 2. Пристрій постачають елементом перекриття 3, наприклад прикріплюють до оболонки 1 поблизу отвору 2 шнурок. Порожнину 5 заповнюють наповнювачем 4, наприклад пшеницею до необхідного обсягу. Вага наповнювача не повинен бути менше 50 г, так як не зможе прогріти достатню ділянку тіла, і більше 3000 г, так як буде важким, особливо при використанні пристрою для дітей молодшого віку. Отвір 2 закривають за допомогою елемента перекриття 3, тобто затягує шнурком кінці оболонки 1 поблизу отвору 2. При цьому користувач має можливість регулювання щільності наповнення оболонки 1, а також має можливість зміни наповнювача 4, за рахунок виконання отвору 2 з елементом перекриття 3 із забезпеченням можливості багаторазового перекриття та відкриття доступу в порожнину 5. Пристрій нагрівають, наприклад в мікрохвильовій печі або духовці до необхідної температури. У разі використання для нагрівання пристрої мікрохвильової печі (НВЧ-печі) з середньою довжиною хвилі близько 12 см і середньою насипною щільністю наповнювача 4, тобто зернових 3 3 3 3 культур, наприклад, для пшениці 600 кг/м , проса 780 кг/м , кукурудзи 760 кг/м , гречки 660 кг/м , 3 3 3 рису 680-750 кг/м , вівса 432 кг/м , ячменю 610 кг/м , можна визначити ймовірність прогріву 3 всього пристрою при його масі в 3000 г. Для прикладу візьмемо середню щільність 700 кг/м , і припустимо, що пристрій має форму кулі, обсяг якого обчислюється за формулою V=4/3πR3. При цьому щільність обчислюється за формулою ρ = m / V. Таким чином можна обчислити радіус пристрою R3 = 3m/4π ρ. Радіус пристрою для цього прикладу буде дорівнювати R=9,85 см, що менше довжини хвилі. Припустимо що глибина проникнення теплового випромінювання приблизно дорівнює довжині хвилі. Отже для пристрою з масою 3000 г буде забезпечений прогрів пристрою на всю його глибину, тобто забезпечена рівномірність теплообміну. Дані показники додатково підтверджені експериментально. Пристрій прикладають на ділянку тіла, яку необхідно прогріти. Тепло від пристрою передається тілу людини. При цьому користувач відчуває аромат парів наповнювача 4, що 5 UA 92146 U 5 10 15 20 25 30 35 40 45 50 55 благотворно впливає на організм, наприклад заспокійливе. При охолодженні наповнювача 4, розташованого поблизу оболонки 1, користувач має можливість перемішування наповнювача 4, тобто переміщення ще не захолонувшого наповнювача 4, розташованого в центральній частині пристрою до оболонки 1, що забезпечує перешкодження процесу теплообміну між пристроєм і тілом людини. Таким чином, виконання пристрою з оболонки 1 з порожниною 5, заповненої наповнювачем 4 із зерен зернових культур, та отвором 2, забезпеченим елементом перекриття 3 забезпечує рівномірність теплообміну, за рахунок вибору маси наповнювача з інтервалу від 50 г до 3000 г. Корисна модель за третім варіантом виконання реалізується наступним чином. Виготовляють оболонку 1 з порожниною 5 і отвором 2. Пристрій постачають елементом перекриття 3, наприклад прикріплюють до оболонки 1 поблизу отвору 2 шнурок. Порожнину 5 заповнюють наповнювачем 4, наприклад пшеницею до необхідного обсягу. При цьому користувач має можливість регулювання щільності наповнення оболонки 1, а також має можливість зміни наповнювача 4, за рахунок виконання отвору 2 з елементом перекриття 3 із забезпеченням можливості багаторазового перекриття та відкриття доступу в порожнину 5. Розміри оболонки 1 з наповнювачем 4 виконують таким чином, щоб забезпечити її розміщення в мікрохвильовій печі найменшого з існуючих розмірів, з розміром підноса 280 мм. При цьому розміри пристрою повинні бути виконані із забезпеченням можливості розміщення його в габаритах уявного прямого кругового циліндра (піддон має форму кола), з діаметром підстави зазначеного циліндра не більше 280 мм. При цьому пристрій може перебувати у вільному довільному стані, у разі виконання пристрою об'ємним, або в згорнутому, складеному стані, у разі виконання оболонки 1 у вигляді плоскої фігури або з виступаючими частинами. Даний розмір обрано також для забезпечення рівномірного прогріву наповнювача 4. У разі використання для нагрівання пристрою мікрохвильової печі (НВЧ-печі) з середньою довжиною хвилі близько 12 см (120 мм) розміри пристрою по напрямку поширення хвилі повинні бути приблизно рівні подвоєному значенню довжини хвилі, тобто 240 мм. При цьому в ході проведених експериментів встановлено, що при деякому збільшенні даного розміру, в окремому випадку до 280 мм забезпечується прогрів пристрою на всю глибину, а при збільшенні розміру пристрою більше 280 мм з'являється обсяг наповнювача в центральній частині пристрою, яка не прогрівається. Даний пристрій не прогрівається, обсяг збільшується пропорційно збільшенню розмірів пристрою в напрямку поширення хвиль. Отже, розміри пристрою під час його нагрівання не повинні перевищувати 280 мм. Пристрій нагрівають, наприклад в мікрохвильовій печі або духовці до необхідної температури. Пристрій прикладають на ділянку тіла, яку необхідно прогріти. Тепло від пристрою передається тілу людини. При цьому користувач відчуває аромат парів наповнювача 4, що благотворно впливає на організм, наприклад заспокійливе. Таким чином, виконання пристрою з оболонки 1 з порожниною 5, заповненої наповнювачем 4 із зерен зернових культур, та отвором 2, забезпеченим елементом перекриття 3 забезпечує рівномірність теплообміну за рахунок виконання максимального розміру пристрою не більше 280 мм. Корисна модель за четвертим варіантом виконання реалізується наступним чином. Виготовляють оболонку 1 з порожниною 5 і отвором 2. Оболонку 1 виготовляють з матеріалу товщиною до 5 мм. Експериментально встановлено, що при використанні матеріалу оболонки 1 з товщиною більше 5 мм збільшується кількість осаду на оболонці 1 вологи при її нагріві і охолодженні, що призводить до злипання ворсинок матеріалу оболонки 1 і перекриттю пір і, як наслідок - зменшення теплообміну. Пристрій постачають елементом перекриття 3, наприклад прикріплюють до оболонки 1 поблизу отвору 2 шнурок. Порожнину 5 заповнюють наповнювачем 4, наприклад пшеницею до необхідного обсягу. Отвір 2 закривають за допомогою елемента перекриття 3, тобто затягують шнурком кінці оболонки 1 поблизу отвору 2. При цьому користувач має можливість регулювання щільності наповнення оболонки 1, а також має можливість зміни наповнювача 4, за рахунок виконання отвору 2 з елементом перекриття 3 із забезпеченням можливості багаторазового перекриття та відкриття доступу в порожнину 5. Пристрій нагрівають, наприклад в мікрохвильовій печі або духовці до необхідної температури. Пристрій прикладають на ділянку тіла, яку необхідно прогріти. Тепло від пристрою передається тілу людини. При цьому користувач відчуває аромат парів наповнювача 4, що благотворно впливає на організм, наприклад заспокійливе. 6 UA 92146 U 5 10 15 20 25 30 35 40 45 50 55 Таким чином, виконання пристрою з оболонки 1 з порожниною 5, заповненої наповнювачем 4 із зерен зернових культур, та отвором 2, забезпеченим елементом перекриття 3 забезпечує підвищення теплообміну, за рахунок виконання оболонки з матеріалу товщиною до 5 мм. Корисна модель по п'ятому варіанту виконання реалізується наступним чином. Виготовляють оболонку 1 з порожниною 5 і отвором 2. Проводять поділ порожнини 5 на секції 6 за допомогою виконання перемичок 7, тобто наприклад за допомогою машинного шва поділяють порожнину 5 на окремі частини. Пристрій постачають елементом перекриття 3, наприклад прикріплюють до оболонки 1 поблизу отвору 2 шнурок. Порожнину 5 заповнюють наповнювачем 4, наприклад пшеницею до необхідного обсягу. Наповнювач 4 розподіляють по всіх секціях 6 пристрою. Отвір 2 закривають за допомогою елемента перекриття 3, тобто затягують шнурком кінці оболонки 1 поблизу отвору 2. При цьому користувач має можливість регулювання щільності наповнення оболонки 1, а також має можливість зміни наповнювача 4, за рахунок виконання отвору 2 з елементом перекриття 3 із забезпеченням можливості багаторазового перекриття та відкриття доступу в порожнину 5. За рахунок виконання поділу порожнини 5 всередині оболонки 1 на секції 6 за допомогою перемичок 7 запобігає утворення великих обсягів наповнювача 4 і забезпечується найбільш рівномірний його прогрів, тобто підвищення рівномірності теплообміну. Пристрій нагрівають, наприклад в мікрохвильовій печі або духовці до необхідної температури. Пристрій прикладають на ділянку тіла, яку необхідно прогріти. Тепло від пристрою передається тілу людини. При цьому користувач відчуває аромат парів наповнювача 4, що благотворно впливає на організм, наприклад заспокійливе. Таким чином, виконання пристрою з оболонки 1 з порожниною 5, заповненої наповнювачем 4 із зерен зернових культур, та отвором 2, забезпеченим елементом перекриття 3 забезпечує підвищення рівномірності теплообміну, за рахунок виконання пристрою з поділом порожнини 5 в оболонці 1 на секції 6 за допомогою перемичок 7. Корисна модель по шостому варіанту виконання реалізується наступним чином. Виготовляють оболонку 1 з порожниною 5 і отвором 2. Пристрій постачають елементом перекриття 3, наприклад прикріплюють до оболонки 1 поблизу отвору 2 шнурок. Порожнину 5 заповнюють наповнювачем 4, наприклад пшеницею до необхідного обсягу. Отвір 2 закривають за допомогою елемента перекриття 3, тобто затягують шнурком кінці оболонки 1 поблизу отвору 2. При цьому користувач має можливість регулювання щільності наповнення оболонки 1, а також має можливість зміни наповнювача 4, за рахунок виконання отвору 2 з елементом перекриття 3 із забезпеченням можливості багаторазового перекриття та відкриття доступу в порожнину 5. Пристрій нагрівають, наприклад в мікрохвильовій печі або духовці до необхідної температури. Пристрій поміщають в чохол 8. Можливе розміщення оболонки з наповнювачем у чохлі 8 до нагріву пристрою або після його нагрівання. При необхідності чохол 8 закривають або застібають за допомогою відповідних засобів, наприклад блискавок, ґудзиків, або за допомогою загину країв чохла 8 у районі прорізу або за допомогою будь-якого іншого способу перекриття подібних прорізів. Експериментально встановлено що за рахунок утворення між оболонкою 1 і чохлом 8 природного повітряного прошарку, тобто простору заповненого повітрям, зменшуються втрати тепла, в результаті чого збільшується час використання пристрою, тобто час його охолодження, а також збільшується рівномірність тепловіддачі, за рахунок розподілу тепла за допомогою зазначеного природного повітряного прошарку. Пристрій прикладають на ділянку тіла, яку необхідно прогріти. Тепло від пристрою передається тілу людини. При цьому користувач відчуває аромат парів наповнювача 4, що благотворно впливає на організм, наприклад заспокійливе. Таким чином, виконання пристрою з оболонки 1 з порожниною 5, заповненої наповнювачем 4 із зерен зернових культур, отвором 2, забезпеченим елементом перекриття 3 і чохла 8 забезпечує підвищення рівномірності віддачі тепла і збільшення часу використання пристрою, тобто збільшення часу його охолодження, за рахунок використання чохла і виникнення між оболонкою і чохлом природного повітряного прошарку. 7 UA 92146 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Грілка, що містить оболонку з порожниною та отвором, при цьому порожнина заповнена наповнювачем, а отвір забезпечено елементом перекриття, яка відрізняється тим, що наповнювач виконаний із зерен зернових культур. 8 UA 92146 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
