Пристрій для перекриття потоку в трубопроводах, що з’єднуються
Формула / Реферат
Пристрій для перекриття потоку в трубопроводах, що з'єднуються, який містить твердий і гнучкий елементи, який відрізняється тим, що твердий елемент виконаний у вигляді послідовно з'єднаних трьох однакових сфер з центрами, розміщеними по осі трубопроводів, причому кінці трубопроводів, що з'єднуються, вільно розміщені в крайніх сферах, а гнучкий елемент виконаний у вигляді пружно-еластичних, великої і розміщеної в ній малої, оболонок, причому велика оболонка оснащена штоком із маховиком, який закріплений на твердому елементі, що розміщений у середній сфері у вигляді ділянки трубопроводів з отвором з можливістю надування малої оболонки.
Текст

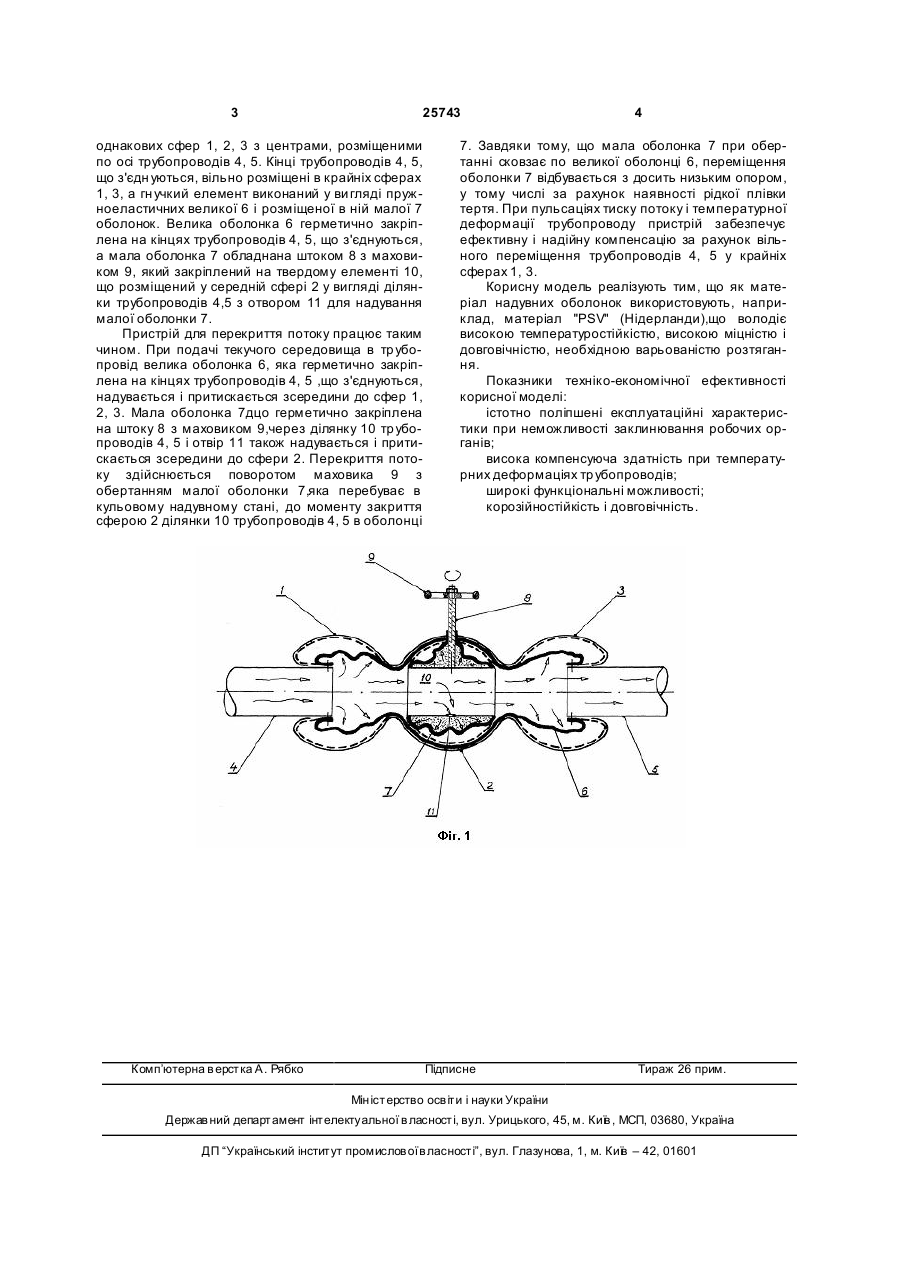

Пристрій для перекриття потоку в трубопроводах, що з'єдн уються, який містить твердий і гнучкий елементи, який відрізняється тим, що твер 3 25743 однакових сфер 1, 2, 3 з центрами, розміщеними по осі трубопроводів 4, 5. Кінці трубопроводів 4, 5, що з'єдн уються, вільно розміщені в крайніх сферах 1, 3, а гн учкий елемент виконаний у ви гляді пружноеластичних великої 6 і розміщеної в ній малої 7 оболонок. Велика оболонка 6 герметично закріплена на кінцях трубопроводів 4, 5, що з'єднуються, а мала оболонка 7 обладнана штоком 8 з маховиком 9, який закріплений на твердому елементі 10, що розміщений у середній сфері 2 у вигляді ділянки трубопроводів 4,5 з отвором 11 для надування малої оболонки 7. Пристрій для перекриття потоку працює таким чином. При подачі текучого середовища в тр убопровід велика оболонка 6, яка герметично закріплена на кінцях трубопроводів 4, 5 ,що з'єднуються, надувається і притискається зсередини до сфер 1, 2, 3. Мала оболонка 7дцо герметично закріплена на штоку 8 з маховиком 9,через ділянку 10 тр убопроводів 4, 5 і отвір 11 також надувається і притискається зсередини до сфери 2. Перекриття потоку здійснюється поворотом маховика 9 з обертанням малої оболонки 7,яка перебуває в кульовому надувному стані, до моменту закриття сферою 2 ділянки 10 трубопроводів 4, 5 в оболонці Комп’ютерна в ерстка А. Рябко 4 7. Завдяки тому, що мала оболонка 7 при обертанні сковзає по великої оболонці 6, переміщення оболонки 7 відбувається з досить низьким опором, у тому числі за рахунок наявності рідкої плівки тертя. При пульсаціях тиску потоку і температурної деформації трубопроводу пристрій забезпечує ефективну і надійну компенсацію за рахунок вільного переміщення трубопроводів 4, 5 у крайніх сферах 1, 3. Корисну модель реалізують тим, що як матеріал надувних оболонок використовують, наприклад, матеріал "PSV" (Нідерланди),що володіє високою температуростійкістю, високою міцністю і довговічністю, необхідною варьованістю розтягання. Показники техніко-економічної ефективності корисної моделі: істотно поліпшені експлуатаційні характеристики при неможливості заклинювання робочих органів; висока компенсуюча здатність при температурних деформаціях тр убопроводів; широкі функціональні можливості; корозійностійкість і довговічність. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAppliance for flow closure in pipelines being connected
Автори англійськоюTorovets Anatolii Hryhorovych, Torovets' Anatolii Hryhorovych
Назва патенту російськоюУстройство для перекрытия потока в трубопроводах, которые соединяются
Автори російськоюТоровец Анатолий Григорьевич
МПК / Мітки
МПК: F16K 31/00
Мітки: трубопроводах, з'єднуються, пристрій, перекриття, потоку
Код посилання
<a href="https://ua.patents.su/2-25743-pristrijj-dlya-perekrittya-potoku-v-truboprovodakh-shho-zehdnuyutsya.html" target="_blank" rel="follow" title="База патентів України">Пристрій для перекриття потоку в трубопроводах, що з’єднуються</a>
