Спосіб і пристрій для витіснення продукту з ємності, яка зберігає форму

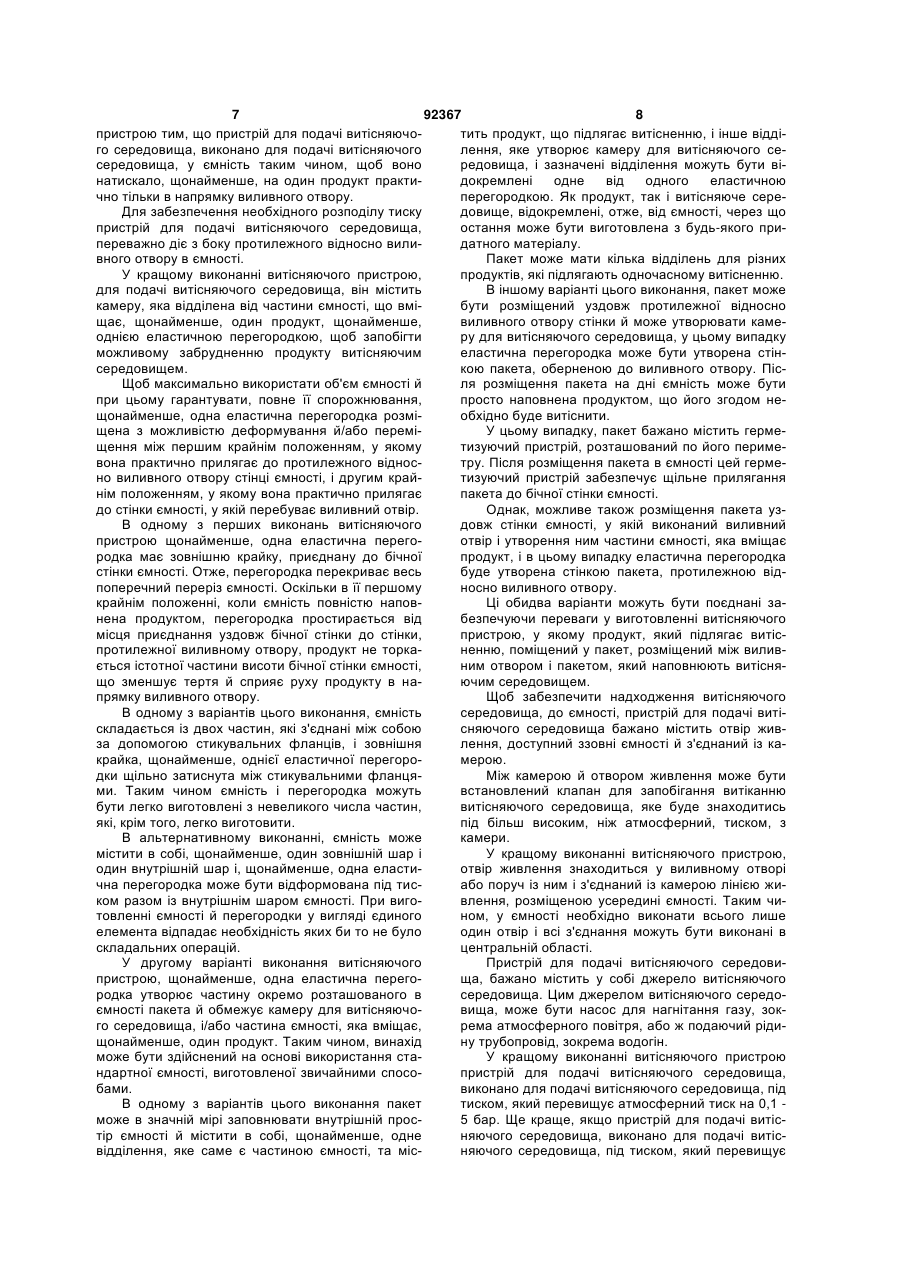

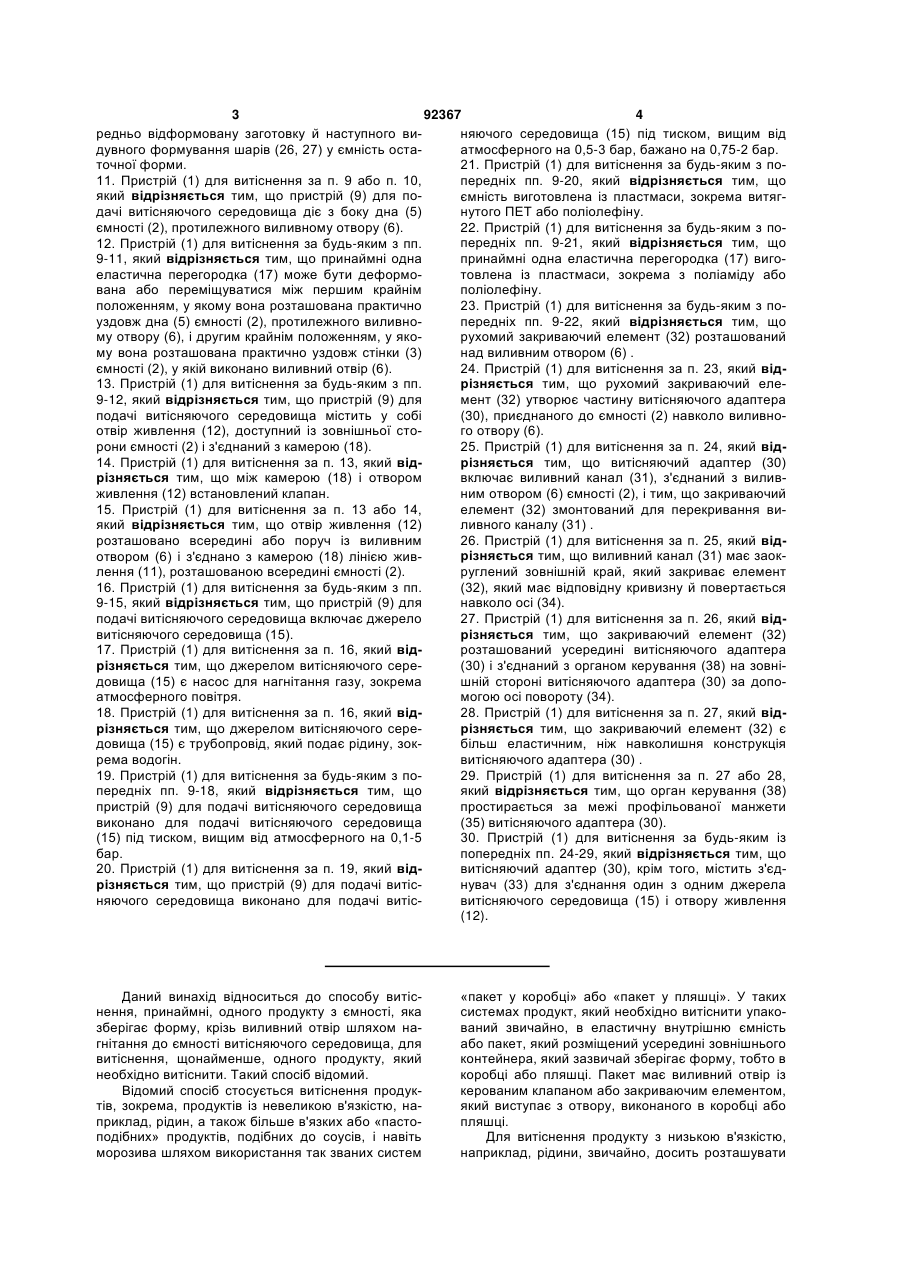

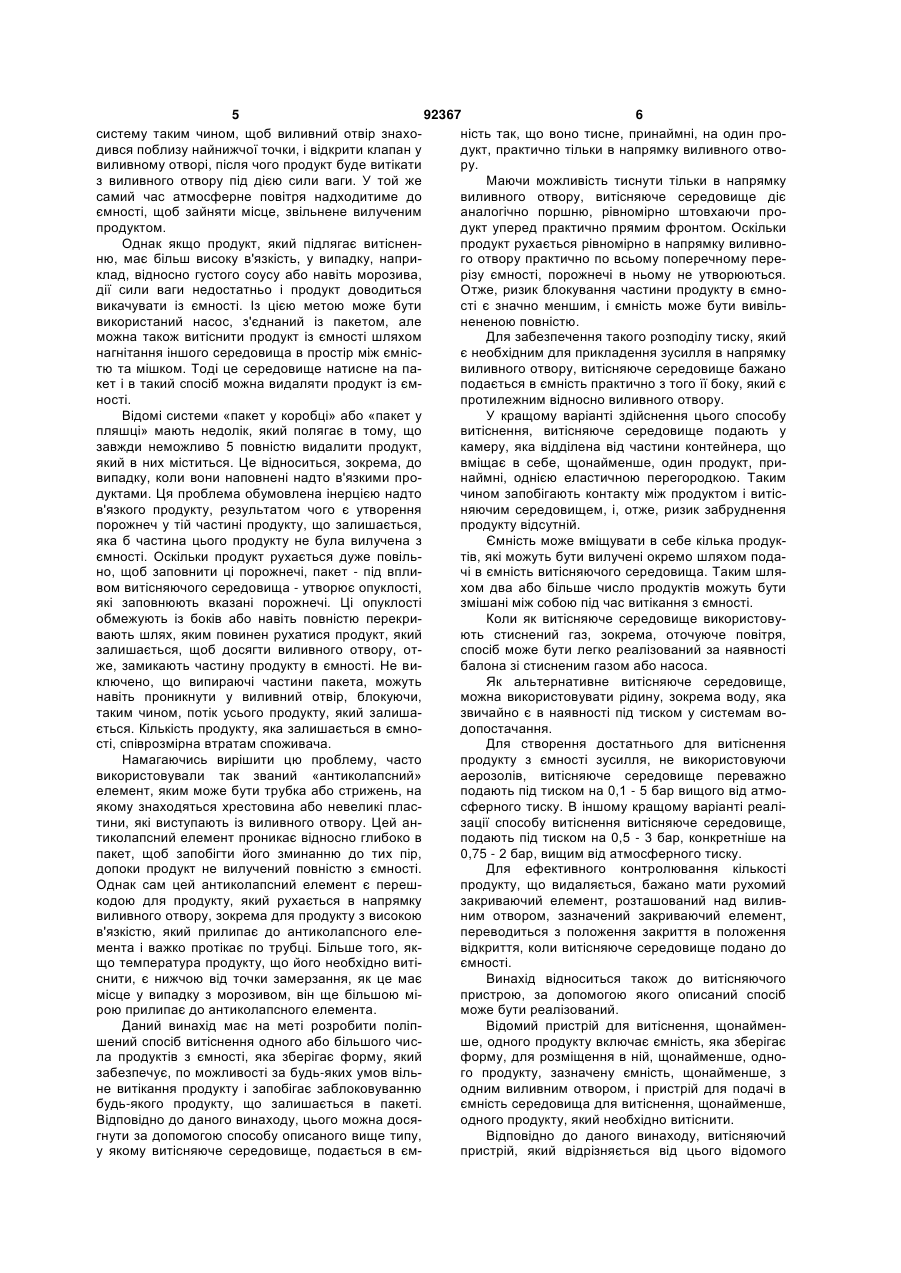

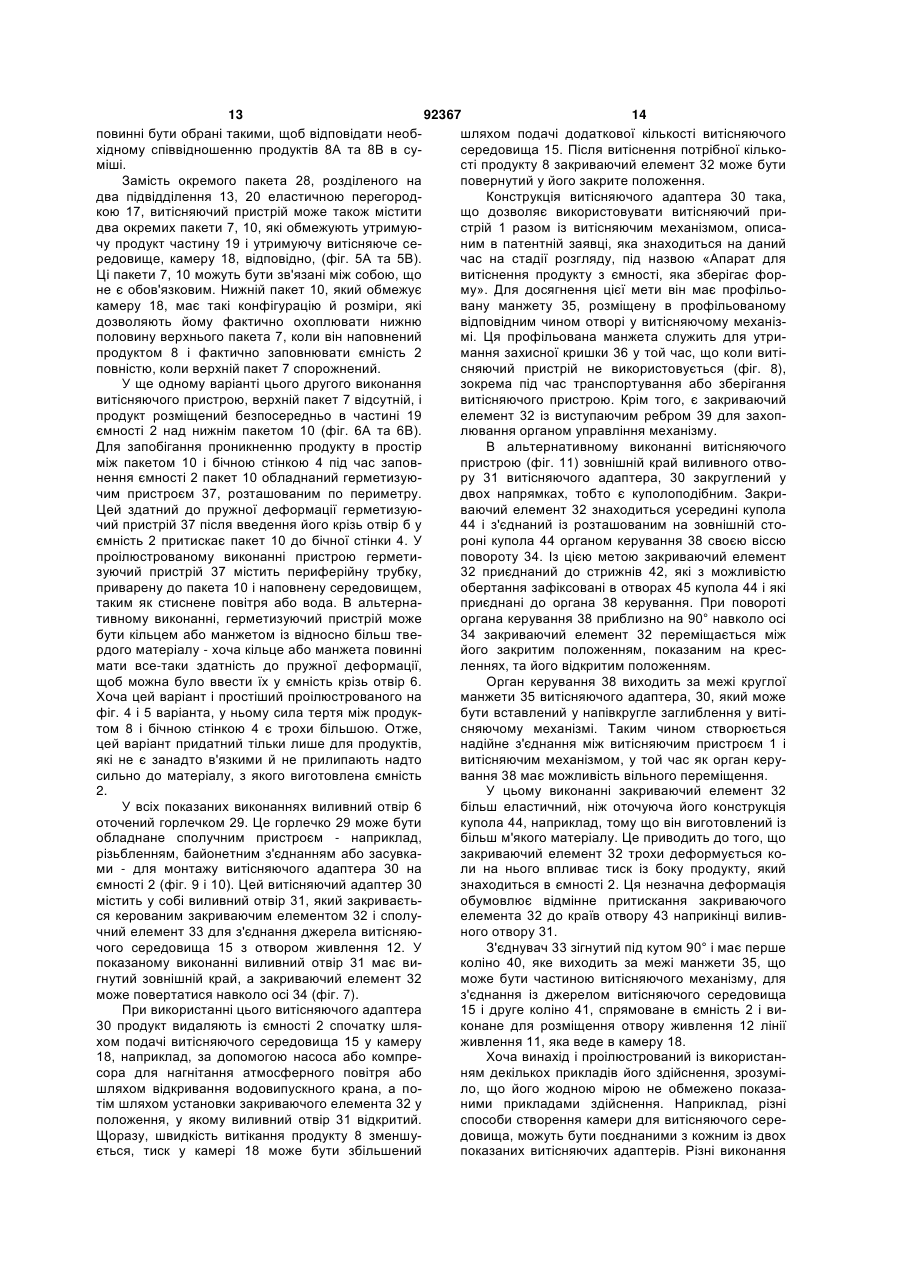

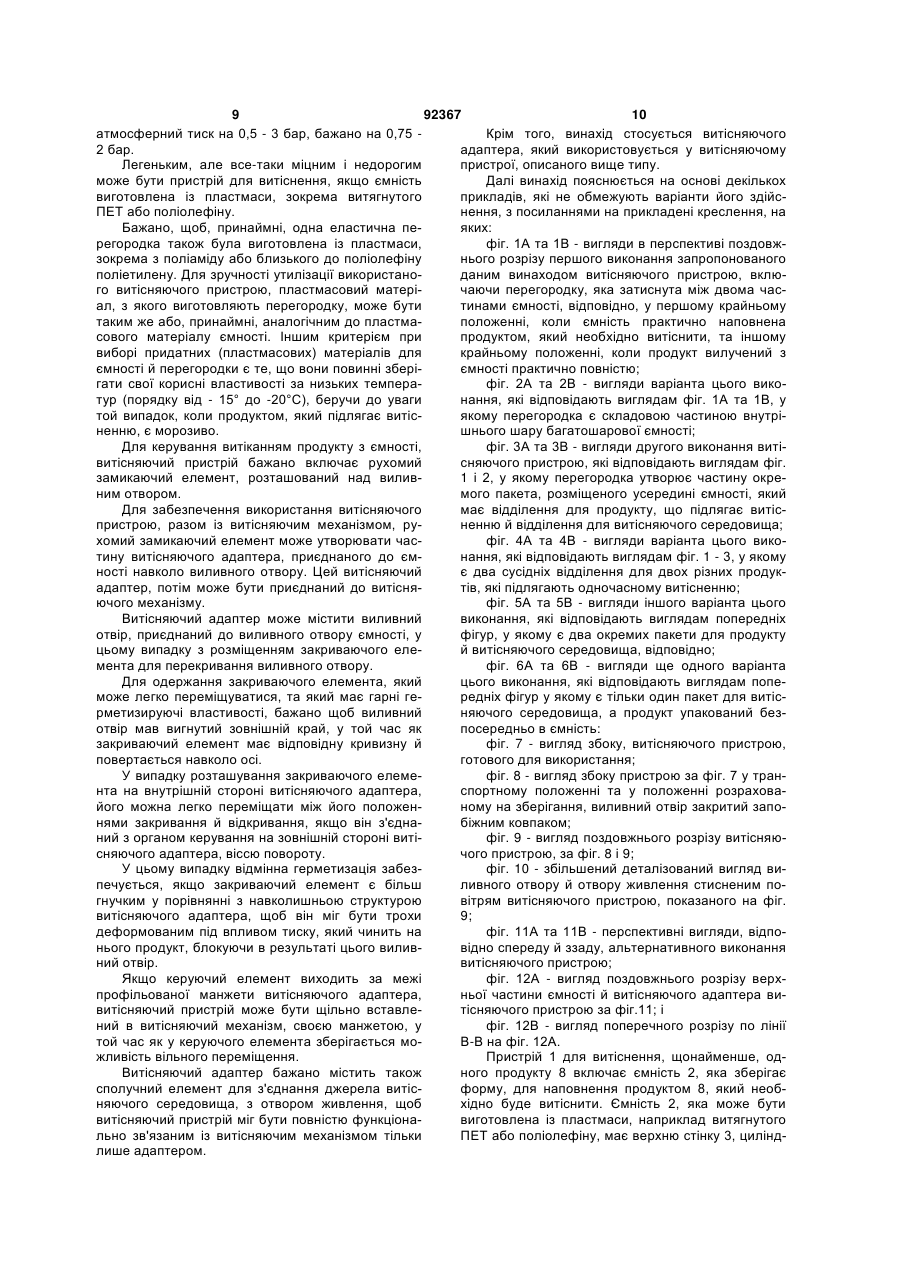

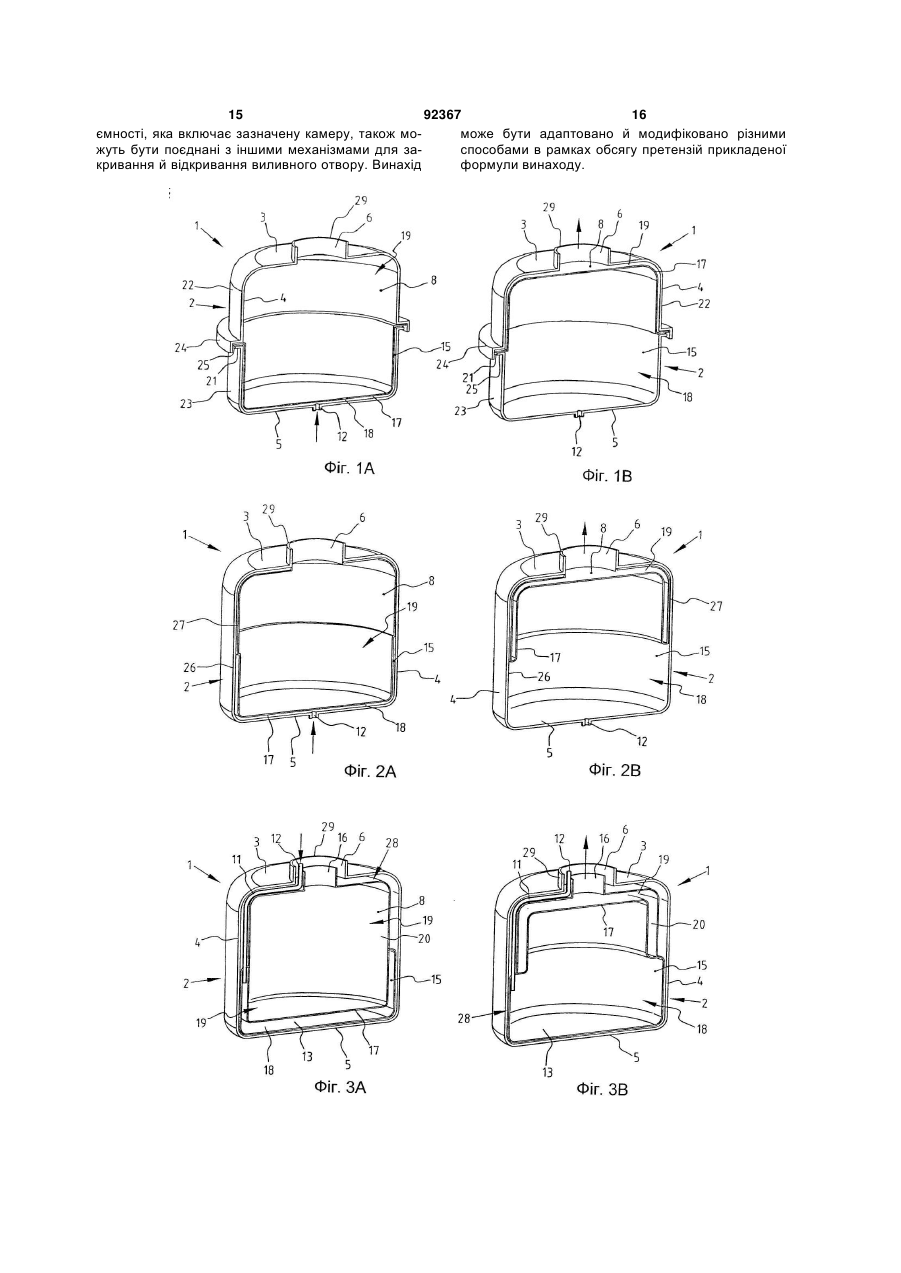

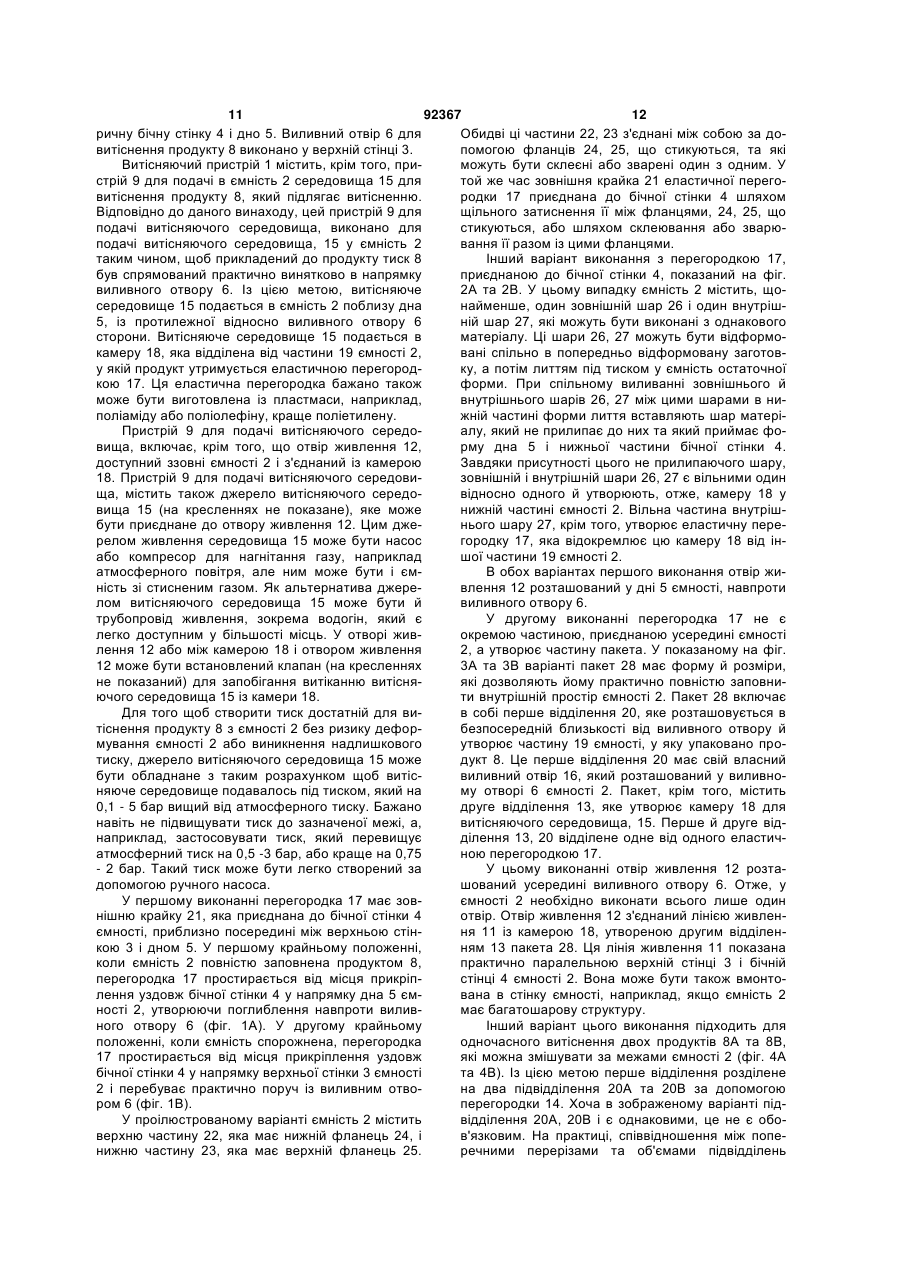

1. Спосіб витіснення щонайменше одного продукту (8) з ємності, яка зберігає форму (2), крізь виливний отвір (6) шляхом подачі в ємність (2) середовища (15) для витіснення щонайменше одного продукту (8), який необхідно витіснити, у якому витісняюче середовище (15) подається в ємність (2) таким чином, що вона тисне щонайменше на один продукт (8) і практично лише в напрямку виливного отвору (6), і у якому витісняюче середовище (15) подається до камери (18), яка відділена від частини (19) ємності (2), яка вміщає щонайменше один продукт (8), щонайменше однією еластичною перегородкою (17), який відрізняється тим, що ємність (2) містить щонайменше один зовнішній шар (26) і один внутрішній шар (27), щонайменше одну еластичну перегородку (17), відформовану разом із зазначеним внутрішнім шаром (27) ємності (2) . 2. Спосіб за п. 1, який відрізняється тим, що витісняюче середовище (15) подається в ємність (2) крізь її дно (5), протилежне виливному отвору (6). 3. Спосіб за п. 1 або 2, який відрізняється тим, що ємність (2) містить кілька продуктів (8А, 8В), які відділені окремо один від одного шляхом подачі в ємність (2) витісняючого середовища (15). 4. Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що як витісняюче середовище 2 (19) 1 3 92367 4 редньо відформовану заготовку й наступного виняючого середовища (15) під тиском, вищим від дувного формування шарів (26, 27) у ємність остаатмосферного на 0,5-3 бар, бажано на 0,75-2 бар. точної форми. 21. Пристрій (1) для витіснення за будь-яким з попередніх пп. 9-20, який відрізняється тим, що 11. Пристрій (1) для витіснення за п. 9 або п. 10, який відрізняється тим, що пристрій (9) для поємність виготовлена із пластмаси, зокрема витягдачі витісняючого середовища діє з боку дна (5) нутого ПЕТ або поліолефіну. ємності (2), протилежного виливному отвору (6). 22. Пристрій (1) для витіснення за будь-яким з попередніх пп. 9-21, який відрізняється тим, що 12. Пристрій (1) для витіснення за будь-яким з пп. 9-11, який відрізняється тим, що принаймні одна принаймні одна еластична перегородка (17) вигоеластична перегородка (17) може бути деформотовлена із пластмаси, зокрема з поліаміду або вана або переміщуватися між першим крайнім поліолефіну. положенням, у якому вона розташована практично 23. Пристрій (1) для витіснення за будь-яким з попередніх пп. 9-22, який відрізняється тим, що уздовж дна (5) ємності (2), протилежного виливному отвору (6), і другим крайнім положенням, у якорухомий закриваючий елемент (32) розташований му вона розташована практично уздовж стінки (3) над виливним отвором (6) . 24. Пристрій (1) для витіснення за п. 23, який відємності (2), у якій виконано виливний отвір (6). різняється тим, що рухомий закриваючий еле13. Пристрій (1) для витіснення за будь-яким з пп. 9-12, який відрізняється тим, що пристрій (9) для мент (32) утворює частину витісняючого адаптера подачі витісняючого середовища містить у собі (30), приєднаного до ємності (2) навколо виливноотвір живлення (12), доступний із зовнішньої стого отвору (6). 25. Пристрій (1) для витіснення за п. 24, який відрони ємності (2) і з'єднаний з камерою (18). 14. Пристрій (1) для витіснення за п. 13, який відрізняється тим, що витісняючий адаптер (30) різняється тим, що між камерою (18) і отвором включає виливний канал (31), з'єднаний з виливживлення (12) встановлений клапан. ним отвором (6) ємності (2), і тим, що закриваючий 15. Пристрій (1) для витіснення за п. 13 або 14, елемент (32) змонтований для перекривання виякий відрізняється тим, що отвір живлення (12) ливного каналу (31) . 26. Пристрій (1) для витіснення за п. 25, який відрозташовано всередині або поруч із виливним різняється тим, що виливний канал (31) має заокотвором (6) і з'єднано з камерою (18) лінією живлення (11), розташованою всередині ємності (2). руглений зовнішній край, який закриває елемент 16. Пристрій (1) для витіснення за будь-яким з пп. (32), який має відповідну кривизну й повертається 9-15, який відрізняється тим, що пристрій (9) для навколо осі (34). 27. Пристрій (1) для витіснення за п. 26, який відподачі витісняючого середовища включає джерело різняється тим, що закриваючий елемент (32) витісняючого середовища (15). 17. Пристрій (1) для витіснення за п. 16, який відрозташований усередині витісняючого адаптера різняється тим, що джерелом витісняючого сере(30) і з'єднаний з органом керування (38) на зовнідовища (15) є насос для нагнітання газу, зокрема шній стороні витісняючого адаптера (30) за допоатмосферного повітря. могою осі повороту (34). 18. Пристрій (1) для витіснення за п. 16, який від28. Пристрій (1) для витіснення за п. 27, який відрізняється тим, що джерелом витісняючого серерізняється тим, що закриваючий елемент (32) є довища (15) є трубопровід, який подає рідину, зокбільш еластичним, ніж навколишня конструкція рема водогін. витісняючого адаптера (30) . 19. Пристрій (1) для витіснення за будь-яким з по29. Пристрій (1) для витіснення за п. 27 або 28, передніх пп. 9-18, який відрізняється тим, що який відрізняється тим, що орган керування (38) пристрій (9) для подачі витісняючого середовища простирається за межі профільованої манжети виконано для подачі витісняючого середовища (35) витісняючого адаптера (30). (15) під тиском, вищим від атмосферного на 0,1-5 30. Пристрій (1) для витіснення за будь-яким із попередніх пп. 24-29, який відрізняється тим, що бар. 20. Пристрій (1) для витіснення за п. 19, який відвитісняючий адаптер (30), крім того, містить з'єдрізняється тим, що пристрій (9) для подачі витіснувач (33) для з'єднання один з одним джерела няючого середовища виконано для подачі витісвитісняючого середовища (15) і отвору живлення (12). Даний винахід відноситься до способу витіснення, принаймні, одного продукту з ємності, яка зберігає форму, крізь виливний отвір шляхом нагнітання до ємності витісняючого середовища, для витіснення, щонайменше, одного продукту, який необхідно витіснити. Такий спосіб відомий. Відомий спосіб стосується витіснення продуктів, зокрема, продуктів із невеликою в'язкістю, наприклад, рідин, а також більше в'язких або «пастоподібних» продуктів, подібних до соусів, і навіть морозива шляхом використання так званих систем «пакет у коробці» або «пакет у пляшці». У таких системах продукт, який необхідно витіснити упакований звичайно, в еластичну внутрішню ємність або пакет, який розміщений усередині зовнішнього контейнера, який зазвичай зберігає форму, тобто в коробці або пляшці. Пакет має виливний отвір із керованим клапаном або закриваючим елементом, який виступає з отвору, виконаного в коробці або пляшці. Для витіснення продукту з низькою в'язкістю, наприклад, рідини, звичайно, досить розташувати 5 92367 6 систему таким чином, щоб виливний отвір знахоність так, що воно тисне, принаймні, на один продився поблизу найнижчої точки, і відкрити клапан у дукт, практично тільки в напрямку виливного отвовиливному отворі, після чого продукт буде витікати ру. з виливного отвору під дією сили ваги. У той же Маючи можливість тиснути тільки в напрямку самий час атмосферне повітря надходитиме до виливного отвору, витісняюче середовище діє ємності, щоб зайняти місце, звільнене вилученим аналогічно поршню, рівномірно штовхаючи пропродуктом. дукт уперед практично прямим фронтом. Оскільки Однак якщо продукт, який підлягає витісненпродукт рухається рівномірно в напрямку виливноню, має більш високу в'язкість, у випадку, наприго отвору практично по всьому поперечному переклад, відносно густого соусу або навіть морозива, різу ємності, порожнечі в ньому не утворюються. дії сили ваги недостатньо і продукт доводиться Отже, ризик блокування частини продукту в ємновикачувати із ємності. Із цією метою може бути сті є значно меншим, і ємність може бути вивільвикористаний насос, з'єднаний із пакетом, але нененою повністю. можна також витіснити продукт із ємності шляхом Для забезпечення такого розподілу тиску, який нагнітання іншого середовища в простір між ємнісє необхідним для прикладення зусилля в напрямку тю та мішком. Тоді це середовище натисне на павиливного отвору, витісняюче середовище бажано кет і в такий спосіб можна видаляти продукт із ємподається в ємність практично з того її боку, який є ності. протилежним відносно виливного отвору. Відомі системи «пакет у коробці» або «пакет у У кращому варіанті здійснення цього способу пляшці» мають недолік, який полягає в тому, що витіснення, витісняюче середовище подають у завжди неможливо 5 повністю видалити продукт, камеру, яка відділена від частини контейнера, що який в них міститься. Це відноситься, зокрема, до вміщає в себе, щонайменше, один продукт, привипадку, коли вони наповнені надто в'язкими пронаймні, однією еластичною перегородкою. Таким дуктами. Ця проблема обумовлена інерцією надто чином запобігають контакту між продуктом і витісв'язкого продукту, результатом чого є утворення няючим середовищем, і, отже, ризик забруднення порожнеч у тій частині продукту, що залишається, продукту відсутній. яка б частина цього продукту не була вилучена з Ємність може вміщувати в себе кілька продукємності. Оскільки продукт рухається дуже повільтів, які можуть бути вилучені окремо шляхом подано, щоб заповнити ці порожнечі, пакет - під впличі в ємність витісняючого середовища. Таким шлявом витісняючого середовища - утворює опуклості, хом два або більше число продуктів можуть бути які заповнюють вказані порожнечі. Ці опуклості змішані між собою під час витікання з ємності. обмежують із боків або навіть повністю перекриКоли як витісняюче середовище використовувають шлях, яким повинен рухатися продукт, який ють стиснений газ, зокрема, оточуюче повітря, залишається, щоб досягти виливного отвору, отспосіб може бути легко реалізований за наявності же, замикають частину продукту в ємності. Не вибалона зі стисненим газом або насоса. ключено, що випираючі частини пакета, можуть Як альтернативне витісняюче середовище, навіть проникнути у виливний отвір, блокуючи, можна використовувати рідину, зокрема воду, яка таким чином, потік усього продукту, який залишазвичайно є в наявності під тиском у системам воється. Кількість продукту, яка залишається в ємнодопостачання. сті, співрозмірна втратам споживача. Для створення достатнього для витіснення Намагаючись вирішити цю проблему, часто продукту з ємності зусилля, не використовуючи використовували так званий «антиколапсний» аерозолів, витісняюче середовище переважно елемент, яким може бути трубка або стрижень, на подають під тиском на 0,1 - 5 бар вищого від атмоякому знаходяться хрестовина або невеликі плассферного тиску. В іншому кращому варіанті реалітини, які виступають із виливного отвору. Цей анзації способу витіснення витісняюче середовище, тиколапсний елемент проникає відносно глибоко в подають під тиском на 0,5 - 3 бар, конкретніше на пакет, щоб запобігти його зминанню до тих пір, 0,75 - 2 бар, вищим від атмосферного тиску. допоки продукт не вилучений повністю з ємності. Для ефективного контролювання кількості Однак сам цей антиколапсний елемент є перешпродукту, що видаляється, бажано мати рухомий кодою для продукту, який рухається в напрямку закриваючий елемент, розташований над виливвиливного отвору, зокрема для продукту з високою ним отвором, зазначений закриваючий елемент, в'язкістю, який прилипає до антиколапсного елепереводиться з положення закриття в положення мента і важко протікає по трубці. Більше того, яквідкриття, коли витісняюче середовище подано до що температура продукту, що його необхідно витіємності. снити, є нижчою від точки замерзання, як це має Винахід відноситься також до витісняючого місце у випадку з морозивом, він ще більшою міпристрою, за допомогою якого описаний спосіб рою прилипає до антиколапсного елемента. може бути реалізований. Даний винахід має на меті розробити поліпВідомий пристрій для витіснення, щонайменшений спосіб витіснення одного або більшого чисше, одного продукту включає ємність, яка зберігає ла продуктів з ємності, яка зберігає форму, який форму, для розміщення в ній, щонайменше, однозабезпечує, по можливості за будь-яких умов вільго продукту, зазначену ємність, щонайменше, з не витікання продукту і запобігає заблоковуванню одним виливним отвором, і пристрій для подачі в будь-якого продукту, що залишається в пакеті. ємність середовища для витіснення, щонайменше, Відповідно до даного винаходу, цього можна досяодного продукту, який необхідно витіснити. гнути за допомогою способу описаного вище типу, Відповідно до даного винаходу, витісняючий у якому витісняюче середовище, подається в ємпристрій, який відрізняється від цього відомого 7 92367 8 пристрою тим, що пристрій для подачі витісняючотить продукт, що підлягає витісненню, і інше віддіго середовища, виконано для подачі витісняючого лення, яке утворює камеру для витісняючого сесередовища, у ємність таким чином, щоб воно редовища, і зазначені відділення можуть бути вінатискало, щонайменше, на один продукт практидокремлені одне від одного еластичною чно тільки в напрямку виливного отвору. перегородкою. Як продукт, так і витісняюче сереДля забезпечення необхідного розподілу тиску довище, відокремлені, отже, від ємності, через що пристрій для подачі витісняючого середовища, остання може бути виготовлена з будь-якого припереважно діє з боку протилежного відносно вилидатного матеріалу. вного отвору в ємності. Пакет може мати кілька відділень для різних У кращому виконанні витісняючого пристрою, продуктів, які підлягають одночасному витісненню. для подачі витісняючого середовища, він містить В іншому варіанті цього виконання, пакет може камеру, яка відділена від частини ємності, що вмібути розміщений уздовж протилежної відносно щає, щонайменше, один продукт, щонайменше, виливного отвору стінки й може утворювати камеоднією еластичною перегородкою, щоб запобігти ру для витісняючого середовища, у цьому випадку можливому забрудненню продукту витісняючим еластична перегородка може бути утворена стінсередовищем. кою пакета, оберненою до виливного отвору. ПісЩоб максимально використати об'єм ємності й ля розміщення пакета на дні ємність може бути при цьому гарантувати, повне її спорожнювання, просто наповнена продуктом, що його згодом нещонайменше, одна еластична перегородка розміобхідно буде витіснити. щена з можливістю деформування й/або переміУ цьому випадку, пакет бажано містить гермещення між першим крайнім положенням, у якому тизуючий пристрій, розташований по його перимевона практично прилягає до протилежного відностру. Після розміщення пакета в ємності цей гермено виливного отвору стінці ємності, і другим крайтизуючий пристрій забезпечує щільне прилягання нім положенням, у якому вона практично прилягає пакета до бічної стінки ємності. до стінки ємності, у якій перебуває виливний отвір. Однак, можливе також розміщення пакета узВ одному з перших виконань витісняючого довж стінки ємності, у якій виконаний виливний пристрою щонайменше, одна еластична перегоотвір і утворення ним частини ємності, яка вміщає родка має зовнішню крайку, приєднану до бічної продукт, і в цьому випадку еластична перегородка стінки ємності. Отже, перегородка перекриває весь буде утворена стінкою пакета, протилежною відпоперечний переріз ємності. Оскільки в її першому носно виливного отвору. крайнім положенні, коли ємність повністю наповЦі обидва варіанти можуть бути поєднані занена продуктом, перегородка простирається від безпечуючи переваги у виготовленні витісняючого місця приєднання уздовж бічної стінки до стінки, пристрою, у якому продукт, який підлягає витіспротилежної виливному отвору, продукт не торканенню, поміщений у пакет, розміщений між виливється істотної частини висоти бічної стінки ємності, ним отвором і пакетом, який наповнюють витіснящо зменшує тертя й сприяє руху продукту в наючим середовищем. прямку виливного отвору. Щоб забезпечити надходження витісняючого В одному з варіантів цього виконання, ємність середовища, до ємності, пристрій для подачі витіскладається із двох частин, які з'єднані між собою сняючого середовища бажано містить отвір живза допомогою стикувальних фланців, і зовнішня лення, доступний ззовні ємності й з'єднаний із какрайка, щонайменше, однієї еластичної перегоромерою. дки щільно затиснута між стикувальними фланцяМіж камерою й отвором живлення може бути ми. Таким чином ємність і перегородка можуть встановлений клапан для запобігання витіканню бути легко виготовлені з невеликого числа частин, витісняючого середовища, яке буде знаходитись які, крім того, легко виготовити. під більш високим, ніж атмосферний, тиском, з В альтернативному виконанні, ємність може камери. містити в собі, щонайменше, один зовнішній шар і У кращому виконанні витісняючого пристрою, один внутрішній шар і, щонайменше, одна еластиотвір живлення знаходиться у виливному отворі чна перегородка може бути відформована під тисабо поруч із ним і з'єднаний із камерою лінією жиком разом із внутрішнім шаром ємності. При виговлення, розміщеною усередині ємності. Таким читовленні ємності й перегородки у вигляді єдиного ном, у ємності необхідно виконати всього лише елемента відпадає необхідність яких би то не було один отвір і всі з'єднання можуть бути виконані в складальних операцій. центральній області. У другому варіанті виконання витісняючого Пристрій для подачі витісняючого середовипристрою, щонайменше, одна еластична перегоща, бажано містить у собі джерело витісняючого родка утворює частину окремо розташованого в середовища. Цим джерелом витісняючого середоємності пакета й обмежує камеру для витісняючовища, може бути насос для нагнітання газу, зокго середовища, і/або частина ємності, яка вміщає, рема атмосферного повітря, або ж подаючий рідищонайменше, один продукт. Таким чином, винахід ну трубопровід, зокрема водогін. може бути здійснений на основі використання стаУ кращому виконанні витісняючого пристрою ндартної ємності, виготовленої звичайними спосопристрій для подачі витісняючого середовища, бами. виконано для подачі витісняючого середовища, під В одному з варіантів цього виконання пакет тиском, який перевищує атмосферний тиск на 0,1 може в значній мірі заповнювати внутрішній прос5 бар. Ще краще, якщо пристрій для подачі витістір ємності й містити в собі, щонайменше, одне няючого середовища, виконано для подачі витісвідділення, яке саме є частиною ємності, та місняючого середовища, під тиском, який перевищує 9 92367 10 атмосферний тиск на 0,5 - 3 бар, бажано на 0,75 Крім того, винахід стосується витісняючого 2 бар. адаптера, який використовується у витісняючому Легеньким, але все-таки міцним і недорогим пристрої, описаного вище типу. може бути пристрій для витіснення, якщо ємність Далі винахід пояснюється на основі декількох виготовлена із пластмаси, зокрема витягнутого прикладів, які не обмежують варіанти його здійсПЕТ або поліолефіну. нення, з посиланнями на прикладені креслення, на Бажано, щоб, принаймні, одна еластична пеяких: регородка також була виготовлена із пластмаси, фіг. 1А та 1В - вигляди в перспективі поздовжзокрема з поліаміду або близького до поліолефіну нього розрізу першого виконання запропонованого поліетилену. Для зручності утилізації використаноданим винаходом витісняючого пристрою, вклюго витісняючого пристрою, пластмасовий матерічаючи перегородку, яка затиснута між двома часал, з якого виготовляють перегородку, може бути тинами ємності, відповідно, у першому крайньому таким же або, принаймні, аналогічним до пластмаположенні, коли ємність практично наповнена сового матеріалу ємності. Іншим критерієм при продуктом, який необхідно витіснити, та іншому виборі придатних (пластмасових) матеріалів для крайньому положенні, коли продукт вилучений з ємності й перегородки є те, що вони повинні зберіємності практично повністю; гати свої корисні властивості за низьких темперафіг. 2А та 2В - вигляди варіанта цього викотур (порядку від - 15° до -20°С), беручи до уваги нання, які відповідають виглядам фіг. 1А та 1В, у той випадок, коли продуктом, який підлягає витісякому перегородка є складовою частиною внутріненню, є морозиво. шнього шару багатошарової ємності; Для керування витіканням продукту з ємності, фіг. 3А та 3В - вигляди другого виконання витівитісняючий пристрій бажано включає рухомий сняючого пристрою, які відповідають виглядам фіг. замикаючий елемент, розташований над вилив1 і 2, у якому перегородка утворює частину окреним отвором. мого пакета, розміщеного усередині ємності, який Для забезпечення використання витісняючого має відділення для продукту, що підлягає витіспристрою, разом із витісняючим механізмом, руненню й відділення для витісняючого середовища; хомий замикаючий елемент може утворювати часфіг. 4А та 4В - вигляди варіанта цього викотину витісняючого адаптера, приєднаного до ємнання, які відповідають виглядам фіг. 1 - 3, у якому ності навколо виливного отвору. Цей витісняючий є два сусідніх відділення для двох різних продукадаптер, потім може бути приєднаний до витіснятів, які підлягають одночасному витісненню; ючого механізму. фіг. 5А та 5В - вигляди іншого варіанта цього Витісняючий адаптер може містити виливний виконання, які відповідають виглядам попередніх отвір, приєднаний до виливного отвору ємності, у фігур, у якому є два окремих пакети для продукту цьому випадку з розміщенням закриваючого елей витісняючого середовища, відповідно; мента для перекривання виливного отвору. фіг. 6А та 6В - вигляди ще одного варіанта Для одержання закриваючого елемента, який цього виконання, які відповідають виглядам попеможе легко переміщуватися, та який має гарні гередніх фігур у якому є тільки один пакет для витісрметизируючі властивості, бажано щоб виливний няючого середовища, а продукт упакований безотвір мав вигнутий зовнішній край, у той час як посередньо в ємність: закриваючий елемент має відповідну кривизну й фіг. 7 - вигляд збоку, витісняючого пристрою, повертається навколо осі. готового для використання; У випадку розташування закриваючого елемефіг. 8 - вигляд збоку пристрою за фіг. 7 у траннта на внутрішній стороні витісняючого адаптера, спортному положенні та у положенні розраховайого можна легко переміщати між його положенному на зберігання, виливний отвір закритий запонями закривання й відкривання, якщо він з'єднабіжним ковпаком; ний з органом керування на зовнішній стороні витіфіг. 9 - вигляд поздовжнього розрізу витісняюсняючого адаптера, віссю повороту. чого пристрою, за фіг. 8 і 9; У цьому випадку відмінна герметизація забезфіг. 10 - збільшений деталізований вигляд випечується, якщо закриваючий елемент є більш ливного отвору й отвору живлення стисненим погнучким у порівнянні з навколишньою структурою вітрям витісняючого пристрою, показаного на фіг. витісняючого адаптера, щоб він міг бути трохи 9; деформованим під впливом тиску, який чинить на фіг. 11А та 11В - перспективні вигляди, відпонього продукт, блокуючи в результаті цього виливвідно спереду й ззаду, альтернативного виконання ний отвір. витісняючого пристрою; Якщо керуючий елемент виходить за межі фіг. 12А - вигляд поздовжнього розрізу верхпрофільованої манжети витісняючого адаптера, ньої частини ємності й витісняючого адаптера вивитісняючий пристрій може бути щільно вставлетісняючого пристрою за фіг.11; і ний в витісняючий механізм, своєю манжетою, у фіг. 12В - вигляд поперечного розрізу по лінії той час як у керуючого елемента зберігається моВ-В на фіг. 12А. жливість вільного переміщення. Пристрій 1 для витіснення, щонайменше, одВитісняючий адаптер бажано містить також ного продукту 8 включає ємність 2, яка зберігає сполучний елемент для з'єднання джерела витісформу, для наповнення продуктом 8, який необняючого середовища, з отвором живлення, щоб хідно буде витіснити. Ємність 2, яка може бути витісняючий пристрій міг бути повністю функціонавиготовлена із пластмаси, наприклад витягнутого льно зв'язаним із витісняючим механізмом тільки ПЕТ або поліолефіну, має верхню стінку 3, циліндлише адаптером. 11 92367 12 ричну бічну стінку 4 і дно 5. Виливний отвір 6 для Обидві ці частини 22, 23 з'єднані між собою за довитіснення продукту 8 виконано у верхній стінці 3. помогою фланців 24, 25, що стикуються, та які Витісняючий пристрій 1 містить, крім того, приможуть бути склеєні або зварені один з одним. У стрій 9 для подачі в ємність 2 середовища 15 для той же час зовнішня крайка 21 еластичної переговитіснення продукту 8, який підлягає витісненню. родки 17 приєднана до бічної стінки 4 шляхом Відповідно до даного винаходу, цей пристрій 9 для щільного затиснення її між фланцями, 24, 25, що подачі витісняючого середовища, виконано для стикуються, або шляхом склеювання або зварюподачі витісняючого середовища, 15 у ємність 2 вання її разом із цими фланцями. таким чином, щоб прикладений до продукту тиск 8 Інший варіант виконання з перегородкою 17, був спрямований практично винятково в напрямку приєднаною до бічної стінки 4, показаний на фіг. виливного отвору 6. Із цією метою, витісняюче 2А та 2В. У цьому випадку ємність 2 містить, щосередовище 15 подається в ємність 2 поблизу дна найменше, один зовнішній шар 26 і один внутріш5, із протилежної відносно виливного отвору 6 ній шар 27, які можуть бути виконані з однакового сторони. Витісняюче середовище 15 подається в матеріалу. Ці шари 26, 27 можуть бути відформокамеру 18, яка відділена від частини 19 ємності 2, вані спільно в попередньо відформовану заготову якій продукт утримується еластичною перегородку, а потім литтям під тиском у ємність остаточної кою 17. Ця еластична перегородка бажано також форми. При спільному виливанні зовнішнього й може бути виготовлена із пластмаси, наприклад, внутрішнього шарів 26, 27 між цими шарами в ниполіаміду або поліолефіну, краще поліетилену. жній частині форми лиття вставляють шар матеріПристрій 9 для подачі витісняючого середоалу, який не прилипає до них та який приймає фовища, включає, крім того, що отвір живлення 12, рму дна 5 і нижньої частини бічної стінки 4. доступний ззовні ємності 2 і з'єднаний із камерою Завдяки присутності цього не прилипаючого шару, 18. Пристрій 9 для подачі витісняючого середовизовнішній і внутрішній шари 26, 27 є вільними один ща, містить також джерело витісняючого середовідносно одного й утворюють, отже, камеру 18 у вища 15 (на кресленнях не показане), яке може нижній частині ємності 2. Вільна частина внутрішбути приєднане до отвору живлення 12. Цим дженього шару 27, крім того, утворює еластичну перерелом живлення середовища 15 може бути насос городку 17, яка відокремлює цю камеру 18 від інабо компресор для нагнітання газу, наприклад шої частини 19 ємності 2. атмосферного повітря, але ним може бути і ємВ обох варіантах першого виконання отвір жиність зі стисненим газом. Як альтернатива джеревлення 12 розташований у дні 5 ємності, навпроти лом витісняючого середовища 15 може бути й виливного отвору 6. трубопровід живлення, зокрема водогін, який є У другому виконанні перегородка 17 не є легко доступним у більшості місць. У отворі живокремою частиною, приєднаною усередині ємності лення 12 або між камерою 18 і отвором живлення 2, а утворює частину пакета. У показаному на фіг. 12 може бути встановлений клапан (на кресленнях 3А та 3В варіанті пакет 28 має форму й розміри, не показаний) для запобігання витіканню витісняякі дозволяють йому практично повністю заповниючого середовища 15 із камери 18. ти внутрішній простір ємності 2. Пакет 28 включає Для того щоб створити тиск достатній для вив собі перше відділення 20, яке розташовується в тіснення продукту 8 з ємності 2 без ризику дефорбезпосередній близькості від виливного отвору й мування ємності 2 або виникнення надлишкового утворює частину 19 ємності, у яку упаковано протиску, джерело витісняючого середовища 15 може дукт 8. Це перше відділення 20 має свій власний бути обладнане з таким розрахунком щоб витісвиливний отвір 16, який розташований у виливноняюче середовище подавалось під тиском, який на му отворі 6 ємності 2. Пакет, крім того, містить 0,1 - 5 бар вищий від атмосферного тиску. Бажано друге відділення 13, яке утворює камеру 18 для навіть не підвищувати тиск до зазначеної межі, а, витісняючого середовища, 15. Перше й друге віднаприклад, застосовувати тиск, який перевищує ділення 13, 20 відділене одне від одного еластичатмосферний тиск на 0,5 -3 бар, або краще на 0,75 ною перегородкою 17. - 2 бар. Такий тиск може бути легко створений за У цьому виконанні отвір живлення 12 розтадопомогою ручного насоса. шований усередині виливного отвору 6. Отже, у У першому виконанні перегородка 17 має зовємності 2 необхідно виконати всього лише один нішню крайку 21, яка приєднана до бічної стінки 4 отвір. Отвір живлення 12 з'єднаний лінією живленємності, приблизно посередині між верхньою стіння 11 із камерою 18, утвореною другим відділенкою 3 і дном 5. У першому крайньому положенні, ням 13 пакета 28. Ця лінія живлення 11 показана коли ємність 2 повністю заповнена продуктом 8, практично паралельною верхній стінці 3 і бічній перегородка 17 простирається від місця прикріпстінці 4 ємності 2. Вона може бути також вмонтолення уздовж бічної стінки 4 у напрямку дна 5 ємвана в стінку ємності, наприклад, якщо ємність 2 ності 2, утворюючи поглиблення навпроти виливмає багатошарову структуру. ного отвору 6 (фіг. 1А). У другому крайньому Інший варіант цього виконання підходить для положенні, коли ємність спорожнена, перегородка одночасного витіснення двох продуктів 8А та 8В, 17 простирається від місця прикріплення уздовж які можна змішувати за межами ємності 2 (фіг. 4А бічної стінки 4 у напрямку верхньої стінки 3 ємності та 4В). Із цією метою перше відділення розділене 2 і перебуває практично поруч із виливним отвона два підвідділення 20А та 20В за допомогою ром 6 (фіг. 1В). перегородки 14. Хоча в зображеному варіанті підУ проілюстрованому варіанті ємність 2 містить відділення 20А, 20В і є однаковими, це не є обоверхню частину 22, яка має нижній фланець 24, і в'язковим. На практиці, співвідношення між попенижню частину 23, яка має верхній фланець 25. речними перерізами та об'ємами підвідділень 13 92367 14 повинні бути обрані такими, щоб відповідати необшляхом подачі додаткової кількості витісняючого хідному співвідношенню продуктів 8А та 8В в сусередовища 15. Після витіснення потрібної кількоміші. сті продукту 8 закриваючий елемент 32 може бути Замість окремого пакета 28, розділеного на повернутий у його закрите положення. два підвідділення 13, 20 еластичною перегородКонструкція витісняючого адаптера 30 така, кою 17, витісняючий пристрій може також містити що дозволяє використовувати витісняючий придва окремих пакети 7, 10, які обмежують утримуюстрій 1 разом із витісняючим механізмом, описачу продукт частину 19 і утримуючу витісняюче сеним в патентній заявці, яка знаходиться на даний редовище, камеру 18, відповідно, (фіг. 5А та 5В). час на стадії розгляду, під назвою «Апарат для Ці пакети 7, 10 можуть бути зв'язані між собою, що витіснення продукту з ємності, яка зберігає форне є обов'язковим. Нижній пакет 10, який обмежує му». Для досягнення цієї мети він має профільокамеру 18, має такі конфігурацію й розміри, які вану манжету 35, розміщену в профільованому дозволяють йому фактично охоплювати нижню відповідним чином отворі у витісняючому механізполовину верхнього пакета 7, коли він наповнений мі. Ця профільована манжета служить для утрипродуктом 8 і фактично заповнювати ємність 2 мання захисної кришки 36 у той час, що коли витіповністю, коли верхній пакет 7 спорожнений. сняючий пристрій не використовується (фіг. 8), У ще одному варіанті цього другого виконання зокрема під час транспортування або зберігання витісняючого пристрою, верхній пакет 7 відсутній, і витісняючого пристрою. Крім того, є закриваючий продукт розміщений безпосередньо в частині 19 елемент 32 із виступаючим ребром 39 для захопємності 2 над нижнім пакетом 10 (фіг. 6А та 6В). лювання органом управління механізму. Для запобігання проникненню продукту в простір В альтернативному виконанні витісняючого між пакетом 10 і бічною стінкою 4 під час заповпристрою (фіг. 11) зовнішній край виливного отвонення ємності 2 пакет 10 обладнаний герметизуюру 31 витісняючого адаптера, 30 закруглений у чим пристроєм 37, розташованим по периметру. двох напрямках, тобто є куполоподібним. ЗакриЦей здатний до пружної деформації герметизуюваючий елемент 32 знаходиться усередині купола чий пристрій 37 після введення його крізь отвір б у 44 і з'єднаний із розташованим на зовнішній стоємність 2 притискає пакет 10 до бічної стінки 4. У роні купола 44 органом керування 38 своєю віссю проілюстрованому виконанні пристрою герметиповороту 34. Із цією метою закриваючий елемент зуючий пристрій 37 містить периферійну трубку, 32 приєднаний до стрижнів 42, які з можливістю приварену до пакета 10 і наповнену середовищем, обертання зафіксовані в отворах 45 купола 44 і які таким як стиснене повітря або вода. В альтернаприєднані до органа 38 керування. При повороті тивному виконанні, герметизуючий пристрій може органа керування 38 приблизно на 90° навколо осі бути кільцем або манжетом із відносно більш тве34 закриваючий елемент 32 переміщається між рдого матеріалу - хоча кільце або манжета повинні його закритим положенням, показаним на кресмати все-таки здатність до пружної деформації, леннях, та його відкритим положенням. щоб можна було ввести їх у ємність крізь отвір 6. Орган керування 38 виходить за межі круглої Хоча цей варіант і простіший проілюстрованого на манжети 35 витісняючого адаптера, 30, який може фіг. 4 і 5 варіанта, у ньому сила тертя між продукбути вставлений у напівкругле заглиблення у витітом 8 і бічною стінкою 4 є трохи більшою. Отже, сняючому механізмі. Таким чином створюється цей варіант придатний тільки лише для продуктів, надійне з'єднання між витісняючим пристроєм 1 і які не є занадто в'язкими й не прилипають надто витісняючим механізмом, у той час як орган керусильно до матеріалу, з якого виготовлена ємність вання 38 має можливість вільного переміщення. 2. У цьому виконанні закриваючий елемент 32 У всіх показаних виконаннях виливний отвір 6 більш еластичний, ніж оточуюча його конструкція оточений горлечком 29. Це горлечко 29 може бути купола 44, наприклад, тому що він виготовлений із обладнане сполучним пристроєм - наприклад, більш м'якого матеріалу. Це приводить до того, що різьбленням, байонетним з'єднанням або засувказакриваючий елемент 32 трохи деформується коми - для монтажу витісняючого адаптера 30 на ли на нього впливає тиск із боку продукту, який ємності 2 (фіг. 9 і 10). Цей витісняючий адаптер 30 знаходиться в ємності 2. Ця незначна деформація містить у собі виливний отвір 31, який закриваєтьобумовлює відмінне притискання закриваючого ся керованим закриваючим елементом 32 і сполуелемента 32 до країв отвору 43 наприкінці виливчний елемент 33 для з'єднання джерела витісняюного отвору 31. чого середовища 15 з отвором живлення 12. У З'єднувач 33 зігнутий під кутом 90° і має перше показаному виконанні виливний отвір 31 має виколіно 40, яке виходить за межі манжети 35, що гнутий зовнішній край, а закриваючий елемент 32 може бути частиною витісняючого механізму, для може повертатися навколо осі 34 (фіг. 7). з'єднання із джерелом витісняючого середовища При використанні цього витісняючого адаптера 15 і друге коліно 41, спрямоване в ємність 2 і ви30 продукт видаляють із ємності 2 спочатку шляконане для розміщення отвору живлення 12 лінії хом подачі витісняючого середовища 15 у камеру живлення 11, яка веде в камеру 18. 18, наприклад, за допомогою насоса або компреХоча винахід і проілюстрований із використансора для нагнітання атмосферного повітря або ням декількох прикладів його здійснення, зрозумішляхом відкривання водовипускного крана, а поло, що його жодною мірою не обмежено показатім шляхом установки закриваючого елемента 32 у ними прикладами здійснення. Наприклад, різні положення, у якому виливний отвір 31 відкритий. способи створення камери для витісняючого сереЩоразу, швидкість витікання продукту 8 зменшудовища, можуть бути поєднаними з кожним із двох ється, тиск у камері 18 може бути збільшений показаних витісняючих адаптерів. Різні виконання 15 92367 16 ємності, яка включає зазначену камеру, також моможе бути адаптовано й модифіковано різними жуть бути поєднані з іншими механізмами для заспособами в рамках обсягу претензій прикладеної кривання й відкривання виливного отвору. Винахід формули винаходу. 17 92367 18 19 92367 20 21 Комп’ютерна верстка В. Мацело 92367 Підписне 22 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
