Контейнер і заготовка для його виготовлення

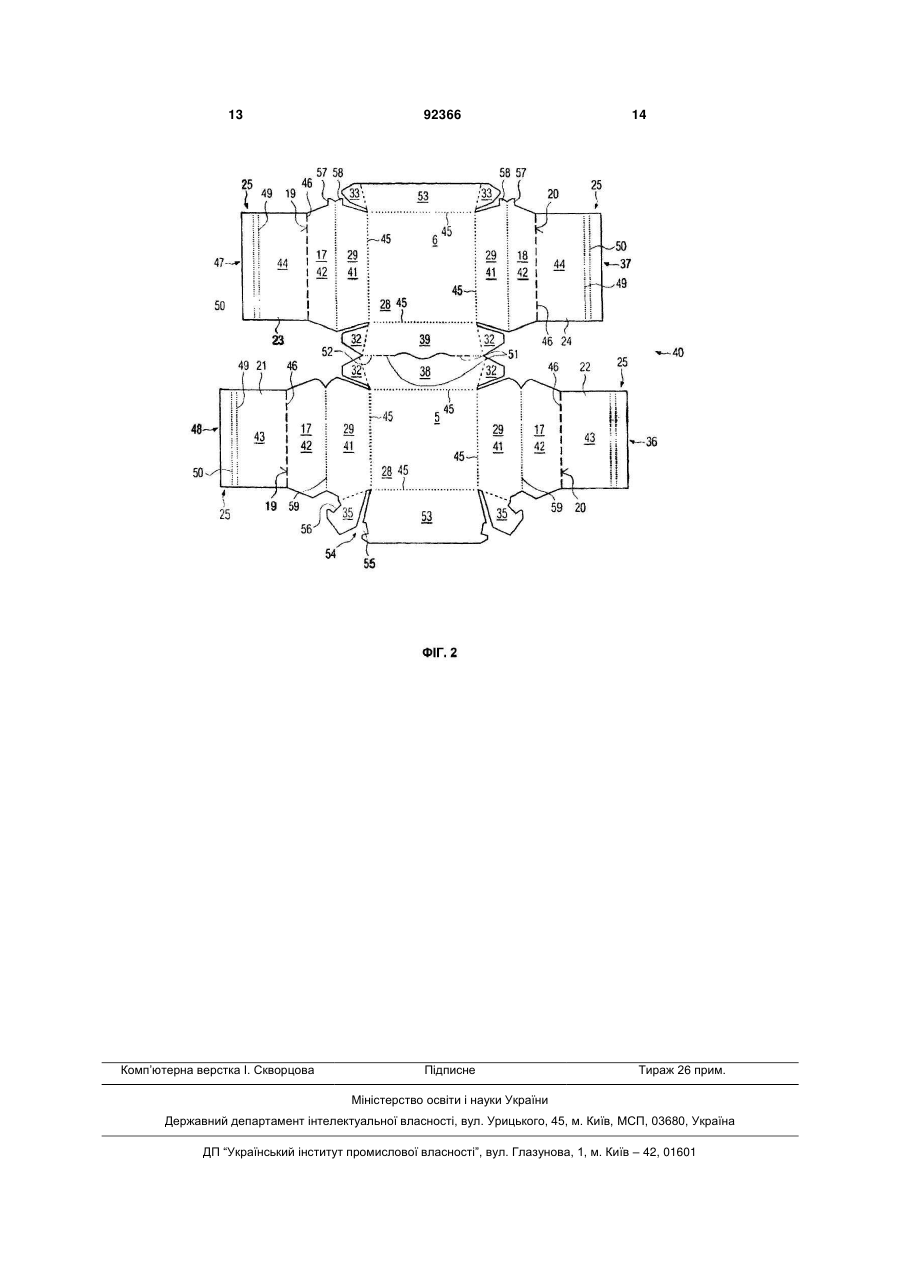

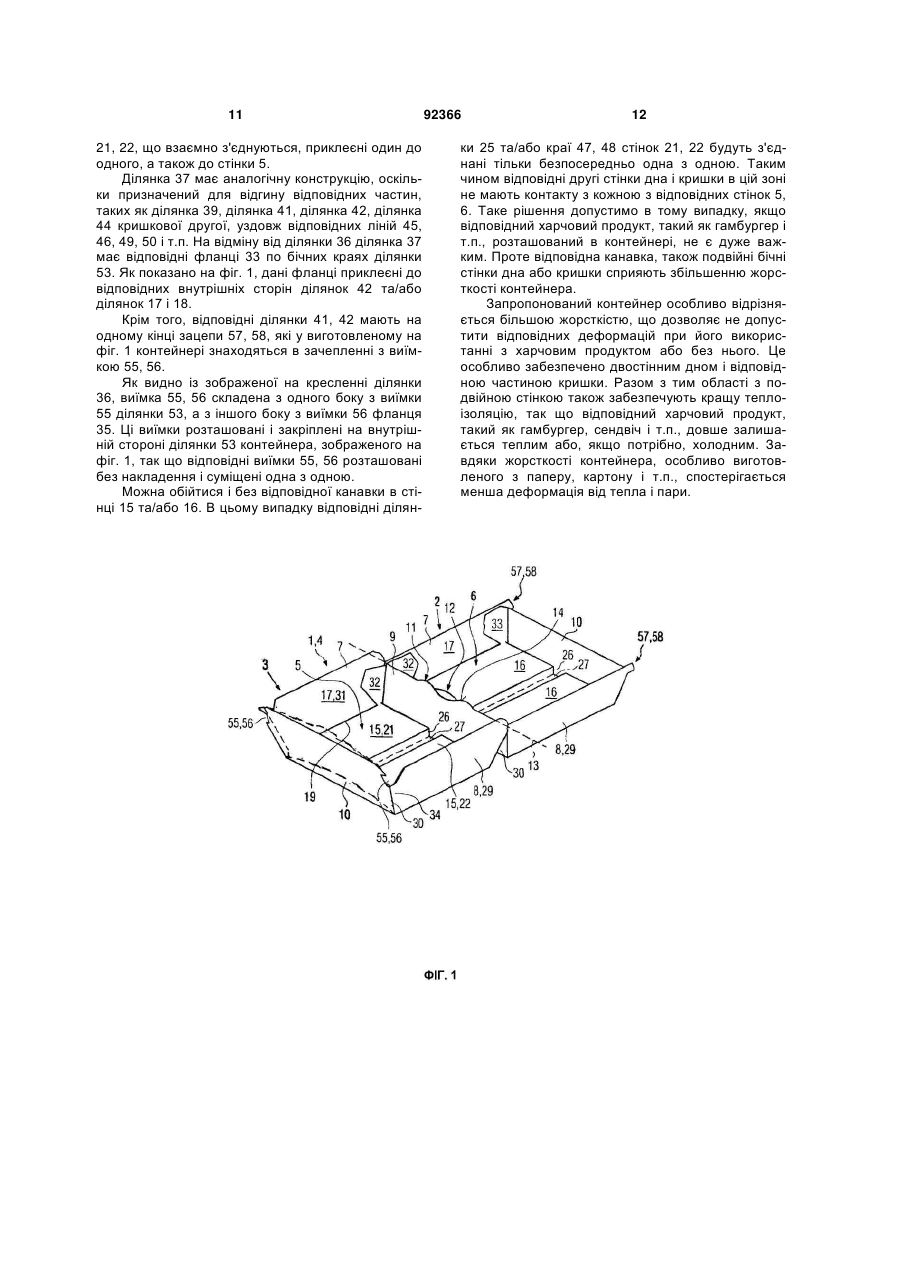

1. Контейнер (1) для транспортування харчових продуктів, що містить верхню і нижню половини (2, 3), які з'єднані одна з одною з можливістю повороту між закритим і відкритим положеннями (4) і кожна з яких містить плоску донну та/або кришкову стінку (5, 6) і бічні стінки (7, 8, 9, 10), що проходять від них по суті похило вгору або вниз і назовні відносно іншої половини (2, 3), який відрізняється тим, що донна та/або кришкова стінка (5, 6) щонайменше місцями виконана подвійною, бічні стінки (7, 8), що примикають до поворотних бічних стінок (9), виконані подвійними, для формування подвійних донної та/або кришкової стінок між двома протилежними, особливо подвійними бічними стінками (7, 8), проходить друга донна та/або кришкова стінка, другі донні та/або кришкові стінки (15, 16) з'єднані особливо по нижніх краях (19, 20) ділянок (17, 18) внутрішньої стінки, що відігнуті всередину контейнера і відносяться до протилежних бічних стінок (7, 8). 2. Контейнер за п. 1, який відрізняється тим, що бічні стінки половин (2, 3) контейнера, звернені одна до одної, з'єднані одна з одною з можливістю повороту по суті уздовж кромок (11, 12) їхнього вільного краю з утворенням поворотної лінії (13). 3. Контейнер за одним з пп. 1 або 2, який відрізняється тим, що поворотна лінія (13) має центральну розділову лінію (14), що проходить уздовж кромок (11, 12) вільного краю. 2 (19) 1 3 92366 4 13. Контейнер за будь-яким із попередніх пунктів, який відрізняється тим, що клейкі фланці (35), з'єднані з внутрішньою стороною закриваючої та/або поворотної бічної стінки (10, 9), виступають від бічних країв (34) ділянки (29, 17, 18) зовнішньої стінки та/або внутрішньої стінки відповідних подвійних бічних стінок (7, 8). 14. Контейнер за будь-яким із попередніх пунктів, який відрізняється тим, що він виконаний з цілісної заготівки (40). 15. Цілісна заготовка (40) для виготовлення контейнера (1) за будь-яким із попередніх пунктів, що містить донну і кришкову ділянку (36, 37), з'єднані одна з одною за допомогою своїх відповідних ділянок (38, 39) поворотної бічної стінки, яка відрізняється тим, що щонайменше донна та/або кришкова ділянка (36, 37) містить щонайменше одну ділянку (41) бічної стінки з примикаючою до нього ділянкою (42) внутрішньої бічної стінки і додатковою ділянкою (43, 44) другої донної та/або кришкової стінки, а ділянка (43, 44) другої донної та/або кришкової стінки виступає від ділянок (42) внутрішньої бічної стінки протилежних ділянок (41) бічної стінки. 16. Заготовка за п. 15, яка відрізняється тим, що між ділянкою (41) бічної стінки і ділянкою (36, 37) першої донної та/або кришкової стінки сформовані лінії згинання. 17. Заготовка за одним із пп. 15 або 16, яка відрізняється тим, що між ділянкою (42) внутрішньої бічної стінки і ділянкою (43, 44) другої донної та/або кришкової стінки сформовані, особливо частково прорізані, лінії (45) згинання. 18. Заготовка за будь-яким із пп. 15-17, яка відрізняється тим, що на вільних краях (47, 48) ділянки (43, 44) другої донної та/або кришкової стінки сформовані лінія (49) часткового розрізу і лінія (50) згинання відповідно для формування вертикальних і горизонтальних стінок (27, 26) ступеня. 19. Заготовка за будь-яким із пп. 15-18, яка відрізняється тим, що між ділянками (38, 39) поворотної бічної стінки уздовж їхньої з'єднувальної лінії виконана хвиляста розділова лінія (40), продовжена в обох бічних напрямах лініями (51) часткового розрізу і потім лініями (52) згинання. 20. Заготовка за будь-яким із пп. 15-19, яка відрізняється тим, що ділянка (53) закриваючої бічної стінки, що виступає від ділянки (36) першої донної стінки, на вільних бічних краях (54) має відповідну виїмку (55) клямки. 21. Заготовка за будь-яким із пп. 15-20, яка відрізняється тим, що від ділянки (41, 42) зовнішньої та/або внутрішньої бічної стінки в бічному напрямі щонайменше з одного боку виступає клейкий фланець особливо з виїмкою (56) клямки, відповідною виїмці клямки ділянки (53) закриваючої бічної стінки. 22. Заготовка за будь-яким із пп. 15-21, яка відрізняється тим, що ділянка (41, 42) зовнішньої та/або внутрішньої бічної стінки кришкової ділянки (37) на одному краю має зачіп, що замикається (57, 58). Винахід відноситься до контейнера з верхньою і нижньою половинами, які з'єднані одна з одною за допомогою поворотного з'єднання для повороту між закритим і відкритим положенням, і кожна з яких містить плоску донну та/або кришкову стінку і бічні стінки, що проходять від неї по суті похило назовні і вгору та/або вниз щодо іншої половини контейнера. Відомі контейнери такого типу призначені, наприклад, для зберігання гамбургерів і т.п. Після розміщення гамбургера в контейнері його закривають, повертаючи верхню відкриту частину контейнера в закрите положення, після чого контейнер може бути перенесений споживачем. Іноді перенесення від місця, відповідного для продажу гамбургерів, до місця можливого споживання складає всього декілька метрів або займає мало часу. Потім контейнер знову відкривають за допомогою повороту верхньої половини контейнера у відкрите положення, і гамбургер повністю виймають з контейнера для споживання. Проте часто контейнер переміщають набагато далі, наприклад, до місця проживання споживача, так що споживання харчового продукту відбувається тільки через десять, п'ятнадцять або більше хвилин після покупки. Хоча відповідні контейнери, особливо виготовлені з пінопласту, частково вже забезпечують певну теплоізоляцію, вони дорогі порівняно, наприклад, з контейнерами з паперу, картону і т.п., і крім того погано пристосовані для переробки. Таким чином, завданням даного винаходу, є удосконалення контейнера вищезазначеного типу, так щоб він мав кращу теплоізоляцію і в той же час, особливо це стосується контейнерів з паперу, картону і т.п., мав підвищену міцність. Дане завдання вирішено використанням відмітних ознак п. 1 формули винаходу. Винахід відрізняється тим, що щонайменше місцями донна та/або кришкова стінка виконана подвійною. Ця двостінна конструкція, з одного боку, дозволяє поліпшити теплоізоляцію завдяки формуванню повітряних камер, а з іншого боку, збільшити міцність завдяки використанню першої і другої донної та/або кришкової стінки. В зв'язку з цим може бути достатнім виконати подвійною тільки кришкову стінку, оскільки відповідний контейнер звичайно мають в своєму розпорядженні донну стінку на підставці, в сумці або іншій тарі і т.п., за допомогою чого досягається певна теплоізоляція в області донної стінки. Здвоєні стінки такої конструкції можуть бути сформовані різними способами. В принципі можна просто розмістити другу донну стінку над першою донною стінкою або відповідно другу кришкову стінку під першою кришковою стінкою, а між ними розмістити відповідні елементи розпорів. При цьому між відповідними стінками і елементами, розпорів, утворюються відповідні теплоізоляційні повітряні камери, які при необхідності можуть бути сформовані тільки на одній стороні. 5 Для забезпечення повороту верхньої половини контейнера щодо нижньої половини контейнера простими конструктивними засобами протилежні бічні стінки половин контейнера можуть бути шарнірно з'єднані одна з одною з можливістю повороту уздовж кромок їхнього вільного краю з утворенням поворотної лінії. В зв'язку з цим для спрощення відкриття і закриття контейнера поворотна лінія може мати центральну розділову лінію, що проходить уздовж кромок вільного краю. Таким чином опір, особливо при відкритті верхньої половини контейнера зменшено за допомогою відповідної розділової лінії без негативної дії на теплоізоляцію контейнера. Для запобігання сходженню одна з одною прямолінійно обрізаних кромок і утруднення відкриття половин контейнера розділова лінія може бути по суті виконана хвилястою. Теплоізоляцію контейнера можна крім того поліпшити шляхом виконання подвійними щонайменше бічних стінок, прилеглих до бічних поворотних стінок. Подвійними також можуть бути всі бічні стінки. Для формування відповідної другої донної та/або кришкової стінки простими конструктивними засобами її можна пропустити між двома протилежними, особливо подвійними, бічними стінками. При цьому вказані другі стінки можна з'єднати безпосередньо з відповідними бічними стінками, і необов'язково сполучати їх з двома бічними стінками, що залишилися. Для з'єднання відповідних других стінок з вказаними протилежними бічними стінками простими конструктивними засобами і таким чином спрощення виготовлення контейнера друга донна та/або кришкова стінка може бути з'єднана особливо з нижніми краями ділянок внутрішньої стінки, відігнутих всередину контейнера і які відносяться до протилежних бічних стінок. Для забезпечення відсутності контакту першої і другої стінок з харчовим продуктом, розташованим в контейнері, і формування між цими стінками повітряних камер нижні краї ділянок внутрішньої стінки можуть бути розташовані на відстані від першої донної та/або кришкової стінки. Таким чином забезпечена відсутність контакту з першою і другою стінками щонайменше в області вказаних нижніх країв. При цьому вказана відстань може бути вибрана достатньо великою, або другі стінки можуть бути достатньо сильно затиснуті між іншими бічними стінками, так що контакт відсутній між першою і другою стінками також і приблизно по центру у відношенні до відповідних донних та/або кришкових стінок. Для спрощення виготовлення контейнера друга донна та/або кришкова стінка може бути виконана із з'єднаних одна з одною неповних стінок, виступаючих від протилежних ділянок внутрішньої стінки. Таким чином, неповні стінки є продовженнями відповідних ділянок внутрішньої стінки і особливо приєднані до їхніх нижніх країв. Неповні стінки з'єднані одна з одною з утворенням по можливості безперервної повітряної камери між першою і другою стінками відповідно дна і кришки. 92366 6 З'єднання такого типу може бути, наприклад, виконано таким чином, що неповні стінки з'єднані одна з одною уздовж своїх крайових ділянок, орієнтованих у напрямку один до одного. Таке з'єднання може бути реалізовано склеюванням. В зв'язку з цим для додання жорсткості кожній з других стінок крайові ділянки можуть бути сформовані ступінчастими по суті з вертикальних і горизонтальних стінок ступеня, причому особливо горизонтальні стінки ступеня з'єднані одна з одною склеюванням і т.п. Можливий також варіант, в якому неповні стінки у області своїх стінок ступеня, з'єднаних одна з одною, не стикаються з відповідною першою стінкою дна або кришки. Проте для додаткового збільшення жорсткості контейнера і максимізації можливого повітряного простору між першою і другою стінками дна і кришки відповідна горизонтальна стінка ступеня може бути у контакті з внутрішньою стороною відповідної першої донної та/або кришкової стінки і особливо бути приклеєною до неї. Відповідну іншу горизонтальну стінку ступеня потім приклеюють ще до однієї горизонтальної стінки ступеня, протилежної першої стінки дна або кришки, так що в цій області по суті утворюється тришарова структура, що забезпечує достатню теплоізоляцію в даній області навіть в місцях контакту першої і другої стінок. Особливо в зв'язку з цим слід зазначити, що відповідний харчовий продукт не стикається з горизонтальною стінкою ступеня, і що горизонтальними стінками ступеня, з'єднаними одна з одною, і примикаючими вертикальними стінками ступеня утворена канавка, яка утворює повітряний прошарок для теплоізоляції і особливо запобігає контакту харчового продукту безпосередньо з горизонтальною стінкою ступеня або першою стінкою дна або кришки. Для полегшення закриття контейнера простими конструктивними засобами бічна стінка, особливо протилежна бічній поворотній стінці, може бути виконана закриваючою. В цьому випадку закриваюча бічна стінка нижньої половини контейнера в закритому положенні з'єднана з можливістю роз'єднання з верхньою половиною контейнера. Для забезпечення надійного з'єднання різних бічних стінок одна з одною і, крім того, збільшення міцності контейнера від бічних країв бічних поворотних стінок та/або закриваючих бічних стінок можуть виступати клейкі фланці, з'єднані з внутрішніми сторонами інших бічних стінок. Міцність контейнера може бути також збільшена завдяки тому, що щонайменше закриваюча бічна стінка верхньої і нижньої половин контейнера увігнута всередину. Для того, щоб ще більше збільшити міцність контейнера, виготовленого наприклад з паперу, картону і т.п., а також уникнути його деформації, через тепло і пари, клейкі фланці, з'єднані з внутрішньою поверхнею закриваючих та/або бічних поворотних стінок, можуть виступати від бічних країв зовнішньої та/або внутрішньої стінки відповідних половин контейнера. 7 Для економії матеріалу і спрощення конструкції контейнер може бути виконаний з цілісної заготівки з паперу, картону і т.п. Така цілісна заготівка для виготовлення контейнера особливо має донну і кришкову ділянку, які з'єднані одна з одною своїми відповідними ділянками поворотної бічної стінки, причому донна та/або кришкова ділянка має щонайменше одну ділянку бічної стінки з приєднаною до нього ділянкою внутрішньої бічної стінки і додатковою ділянкою другої донної та/або кришкової стінки. При виготовленні контейнера відповідні ділянки внутрішньої бічної стінки відгортають всередину контейнера щодо ділянок зовнішньої бічної стінки, а ділянки другої стінки, що з'єднані з ділянками внутрішньої бічної стінки і відносяться до дна або кришки, разом з відповідною ділянкою першої донної та/або кришкової стінки утворюють відповідну подвійну стінку контейнера. Крім того, відповідні бічні стінки виходять подвійними завдяки їхнім внутрішнім і зовнішнім ділянкам. Якщо відповідна друга донна та/або кришкова стінка не виконана у вигляді однієї деталі з ділянки донної та/або кришкової стінки, то дана ділянка може виступати від ділянок бічної стінки, протилежних кожній з обох ділянок внутрішньої бічної стінки і відповідно з'єднаних одна з одною при виготовленні контейнера своїми вільними краями, орієнтованими у напрямку один до одного. Для спрощення виготовлення контейнера із заготівки між ділянкою бічної стінки і ділянкою першої донної та/або кришкової стінки можуть бути виконані лінії згинання, які дозволяють спростити відгин ділянки бічної стінки вгору в положення напроти відповідної ділянки першої донної та/або кришкової стінки. Крім того, для спрощення відгину ділянки внутрішньої бічної стінки всередину контейнера можуть бути виконані лінії згинання, що особливо частково прорізають, між вказаною ділянкою внутрішньої бічної стінки і ділянкою другої донної та/або кришкової стінки а також відповідно ділянками зовнішньої бічної стінки. Частково прорізаючі лінії згинання можна використовувати особливо для забезпечення з'єднання між ділянкою внутрішньої бічної стінки і відповідною ділянкою другої донної та/або кришкової стінки. Ступінчаста конструкція крайових ділянок відповідних неповних стінок другої донної і кришкової стінок, описана у зв'язку з контейнером, може бути таким чином реалізована при виготовленні заготівки простими конструктивними засобами, так що на вільному краю ділянки другої донної та/або кришкової стінки паралельно одна одній виконані лінія часткового розрізу і лінія згинання для утворення вертикальних і горизонтальних стінок ступеня. Лінія часткового розрізу є лінією згинання, що прорізає частково на деяку товщину матеріалу, але, наприклад, яка не є перфорованою або повністю розрізаною. Це особливо полегшує відгин вниз вертикальної стінки ступеня у напрямі першої донної та/або кришкової стінки. Для спрощення повороту двох половин контейнера при виготовленні заготівки відповідні ді 92366 8 лянки поворотної бічної стінки можуть мати приблизно хвилясту лінію розрізу уздовж їхньої з'єднувальної лінії та/або поворотної лінії, що проходить в обох напрямах через лінії часткового розрізу і потім через лінії згинання. Лінії часткового розрізу можуть бути виконані у вигляді перфорації. Для створення з'єднувальних елементів для роз'ємного закриття половин контейнера при виготовленні заготівки ділянка закриваючої бічної стінки, виступаюча від ділянки першою донної стінки, може на кожному бічному краю мати виїмку клямки. Відповідний елемент у відповідь верхньої половини контейнера може входити в зачеплення з даною виїмкою для закриття контейнера. Якщо при виготовленні контейнера вищезазначений клейкий фланець приклеєний до внутрішньої сторони ділянки закриваючої бічної стінки, особливо для додання жорсткості контейнеру у області кромок по бічних краях ділянки, щонайменше з одного боку ділянки зовнішньої та/або внутрішньої бічної стінки може в бічному напрямі виступати відповідний клейкий фланець, особливо з виїмкою клямки, відповідній виїмці клямки ділянки закриваючої бічної стінки. Відповідний елемент у відповідь може бути, особливо, виконаний таким чином, що ділянка зовнішньої та/або внутрішньої бічної стінки кришкової ділянки має на одному краю виступ, що замикається, який при закритому контейнері знаходиться в зачепленні з відповідною виїмкою клямки. Далі детально описаний переважний варіант здійснення даного винаходу з посиланнями на додані креслення, на яких: фіг. 1 зображає аксонометричний вид зверху запропонованого контейнера у відкритому положенні і фіг. 2 зображає вигляд зверху цілісної заготівки для виготовлення контейнера відповідно до фіг. 1. На фіг. 1 зображений аксонометричний вид збоку запропонованого контейнера 1 у відкритому положенні 4. У закритому положенні відповідно верхня половина 2 контейнера відігнута за поворотною лінією 13 і знаходиться на нижній половині 3 контейнера, відкритої зверху, причому відповідне закрите положення характеризується зачепленням зацепів 57, 58, що замикаються і виступають з половини 2, з відповідними виїмками 55, 56 клямки на половині 3. Половина 2 має кришкову стінку 6 (див. також фіг. 2), сформовану плоскою і по суті квадратною частиною, виконаною з паперу, картону і т.п. Як видно з фіг. 1, із стінки 6 з усіх боків похило вгору виступають відповідні бічні стінки 7, 8, 9, 10. Стінки 7 і 8 виконані подвійними з ділянки 29 зовнішньої стінки (див. фіг. 2) і ділянки відповідно 17 і 18 внутрішньої стінки. Відповідні стінки 7, 8 з'єднані одна з одною по обох краях іншими бічними стінками 9 і 10. Стінка 9 утворює поворотну бічну стінку, з'єднану за відповідною поворотною лінією 13 з відповідною поворотною бічною стінкою 9 на половині 3, для повороту половини контейнера між відкритим положенням і закритим положенням. Напроти поворотної бічної стінки розташована закриваюча 9 бічна стінка 10, в закритому положенні контейнера 1 з'єднана з відповідною закриваючою стінкою 10 половини 3. Стінка 10 половини 2 містить по бічних краях клейкі фланці 32, заломлені всередину контейнера 1 і які знаходяться у контакті з внутрішніми сторонами 31 подвійних стінок 7, 8, до яких вони приклеєні. На відповідній стінці 9 аналогічно виконані відповідні фланці 32, які також приклеєні до сторін 31 стінок 7, 8. Аналогічне відноситься також до стінки 10 і стінки 9 половини 3 з донною стінкою 5, проте половина 3 не має виступаючих від стінки 10 клейких фланців, а має відповідно клейкі фланці 35, виступаючі від стінок 7, 8, як показано на фіг. 2. Конкретніше, фланці 35 виступають від зовнішніх ділянок 29 стінок 7, 8. Відповідна лінія 13 для повороту двох половин 2, 3 виконана уздовж кромок 11, 12 стінок 9 відповідних половин 2, 3. Лінія 13 має в центрі розділову лінію 14 хвилястої форми, на якій у відкритому положенні 4 контейнера 1, зображеному на фіг. 1, можуть бути видні одна впадина і два гребені хвилі уздовж кромки 11 стінки 9 половини 3 і один гребінь хвилі уздовж кромки 12 стінки 9 половини 2. У приведеному варіанті щонайменше стінки 7, 8, а також стінка 10 половини 3 сформовані вище відповідних бічних стінок половини 2. Подвійними виконані не тільки стінки 7, 8 обох половин 2, 3. Відповідна донна та/або кришкова стінка також виконана подвійною першою донною стінки 5 та/або першої кришкової стінки 6 і відповідно другою донною стінки 15 і другої кришкової стінки 16. Кожна із стінок 15, 16 проходить від нижнього краю 19, 20 відповідної ділянки 17 і 18 протилежних стінок 7, 8. Стінки 15, 16 утворені парами неповних стінок 21, 22 і 23, 24, які можна бачити на заготівці 40, зображеної на фіг. 2. Стінки 21 і 22 з'єднані одна з одною на своїх крайових ділянках 25, орієнтованих у напряму один до одного, для утворення стінки 15. З'єднання може бути здійснено в одному варіанті прямим склеюванням відповідних ділянок 25 з утворенням між першою і другою донними стінками на всьому їх протязі відповідної повітряної порожнини або повітряної камери. У варіанті здійснення винаходу, зображеному на фіг. 1, приблизно по центру стінки 15 і відповідно стінки 16 виконана канавка, що має приблизно прямокутний перетин, причому довга сторона прямокутника утворена горизонтальною стінкою 27 ступеня, а коротка сторона прямокутника - вертикальною стінкою 26 ступеня кожної неповної стінки. Кожна стінка 26 проходить по суті між двома донними та/або кришковими кришок, а відповідно горизонтальні стінки ступеня проходять паралельно цим стінкам, з'єднані одна з одною і в одному варіанті здійснення винаходу також з'єднані із стінкою 5 та/або 6, особливо склеюванням. На відповідних бічних краях 30, особливо стінки 10, виконані виїмки 55, 56 (див. також на фіг. 2), що з'єднуються в закритому положенні контейнера 1 із зацепами 57, 58, розміщеними на виступі ділянок 29 і ділянок 17, 18 відповідних стінок 7, 8. 92366 10 Максимально відрите положення контейнера 1 задане контактом зовнішніх поверхонь стінок 9, що зорієнтовані у напрямку один до одного і відносяться до половин 2, 3. У іншому варіанті бічні стінки, і особливо стінки 10, не проходять від половин 2, 3 плоско, а увігнуті всередину контейнера, так що центральна частина їхньої угнутості максимально виступає в подовжньому напрямі всередину контейнера. Це показано на фіг. 1 пунктирною лінією на стінці 10 половини 3. На фіг. 2 зображений вигляд зверху цілісної заготівки 40 для виготовлення контейнера 1 відповідно до фіг. 1, на якій аналогічні частини позначені однаково. Заготівка 40 має донну ділянку 36 і кришкову ділянку 37. Після відгину і з'єднання відповідних частин заготівки ділянка 36 утворює половину 3, а відповідно ділянка 37 утворює половину 2 відповідно до фіг. 1. У центрі ділянки 36 є приблизно квадратне дно 5 контейнера, яке утворює першу донну стінку. По своєму периметру дно з'єднане по лініях 45 згинання з ділянками 41 зовнішньої бічної стінки, ділянкою 38 поворотної бічної стінки і ділянкою 53 закриваючої бічної стінки. Як показано на фіг. 1, в контейнері 1 ділянка 38 утворює відповідно стінку 9, а ділянка 53 - стінку 10. Ділянка 38 відокремлена від відповідної ділянки 39 кришкової ділянки 37 центральною розділовою лінією 14 (див. також фіг. 1), що має хвилясту форму. На обох бічних краях лінія 14 продовжена лініями 51 часткового розрізу або перфорації, а потім лініями 52 згинання. На обох бічних краях відповідних ділянок 38, 39 є фланці 32 (див. також фіг. 1), які можуть знаходитися у контакті з відповідними внутрішніми сторонами стінок 7, 8, до яких вони можуть бути приклеєні. Ділянка 53 має виїмки 55 на вільних або бічних краях 54. Як показано на фіг. 2, справа і зліва від стінки 5 розташована ділянка 41, потім ділянка 42 внутрішньої бічної стінки і потім відповідна ділянка 43 другої донної стінки. Уздовж відповідних ліній 45, 59 згинання здійснюють відгин вгору ділянки 41, потім відгин всередину ділянки 42 (див. також фіг. 1) і потім розміщення ділянки 43 паралельно стінці 5. Аналогічно поступають з ділянками з іншого боку від стінки 5, зображеної на фіг. 2, причому фланці 35, виступаючі в бічному напрямі з одного краю 34 ділянок зовнішньої бічної стінки, відігнуті всередину і знаходяться у контакті з відповідною стороною 38 ділянки 53, до якої вони приклеєні (див. фіг. 1). Як видно з фіг. 2, дві ділянки 43 утворюють відповідні неповні стінки 21, 22, які також представлені на фіг. 1 і які склеєні одна з одною на своїх вільних краях 48, орієнтованих у напрямку один до одного, або на відповідних крайових ділянках 25. Тут перша стінка 26 (див. фіг. 1) виконана за допомогою відгину уздовж частково прорізаючої лінії 49 згинання у напрямі стінки 5, а потім за допомогою лінії 50 згинання виконана стінка 27, розміщена паралельно стінці 5. Відповідні стінки 27 стінок 11 21, 22, що взаємно з'єднуються, приклеєні один до одного, а також до стінки 5. Ділянка 37 має аналогічну конструкцію, оскільки призначений для відгину відповідних частин, таких як ділянка 39, ділянка 41, ділянка 42, ділянка 44 кришкової другої, уздовж відповідних ліній 45, 46, 49, 50 і т.п. На відміну від ділянки 36 ділянка 37 має відповідні фланці 33 по бічних краях ділянки 53. Як показано на фіг. 1, дані фланці приклеєні до відповідних внутрішніх сторін ділянок 42 та/або ділянок 17 і 18. Крім того, відповідні ділянки 41, 42 мають на одному кінці зацепи 57, 58, які у виготовленому на фіг. 1 контейнері знаходяться в зачепленні з виїмкою 55, 56. Як видно із зображеної на кресленні ділянки 36, виїмка 55, 56 складена з одного боку з виїмки 55 ділянки 53, а з іншого боку з виїмки 56 фланця 35. Ці виїмки розташовані і закріплені на внутрішній стороні ділянки 53 контейнера, зображеного на фіг. 1, так що відповідні виїмки 55, 56 розташовані без накладення і суміщені одна з одною. Можна обійтися і без відповідної канавки в стінці 15 та/або 16. В цьому випадку відповідні ділян 92366 12 ки 25 та/або краї 47, 48 стінок 21, 22 будуть з'єднані тільки безпосередньо одна з одною. Таким чином відповідні другі стінки дна і кришки в цій зоні не мають контакту з кожною з відповідних стінок 5, 6. Таке рішення допустимо в тому випадку, якщо відповідний харчовий продукт, такий як гамбургер і т.п., розташований в контейнері, не є дуже важким. Проте відповідна канавка, також подвійні бічні стінки дна або кришки сприяють збільшенню жорсткості контейнера. Запропонований контейнер особливо відрізняється більшою жорсткістю, що дозволяє не допустити відповідних деформацій при його використанні з харчовим продуктом або без нього. Це особливо забезпечено двостінним дном і відповідною частиною кришки. Разом з тим області з подвійною стінкою також забезпечують кращу теплоізоляцію, так що відповідний харчовий продукт, такий як гамбургер, сендвіч і т.п., довше залишається теплим або, якщо потрібно, холодним. Завдяки жорсткості контейнера, особливо виготовленого з паперу, картону і т.п., спостерігається менша деформація від тепла і пари. 13 Комп’ютерна верстка І. Скворцова 92366 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
