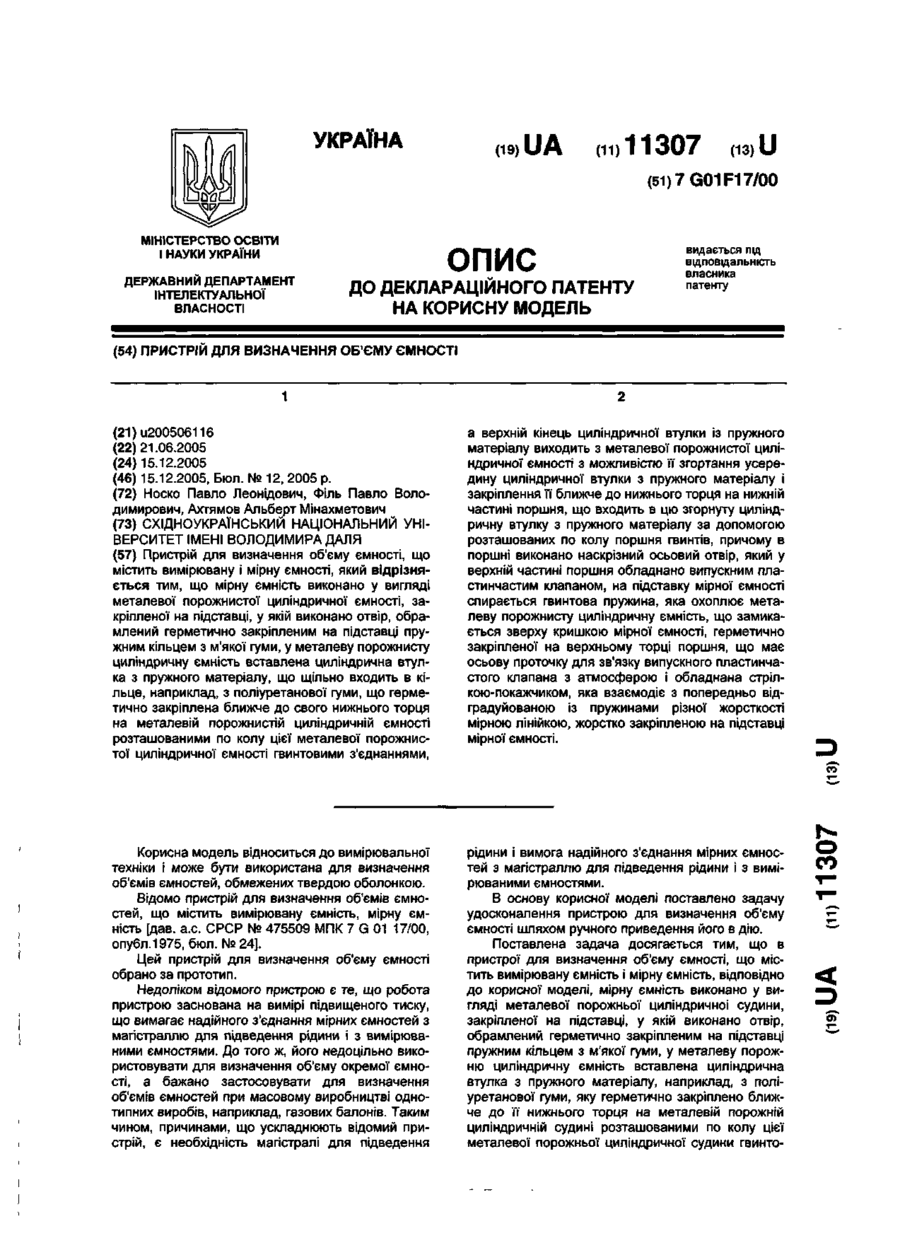

Пристрій для визначення об’єму ємності

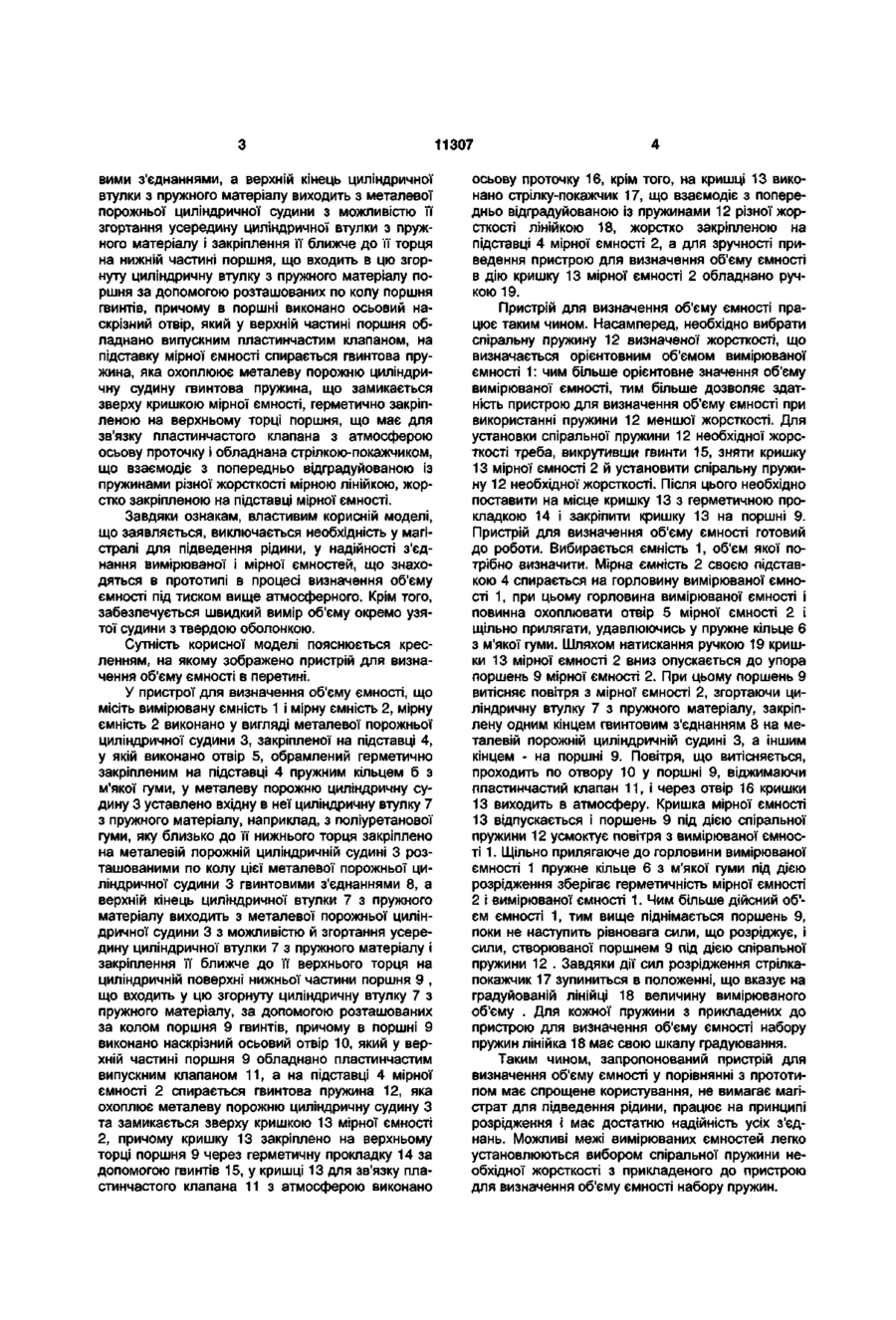

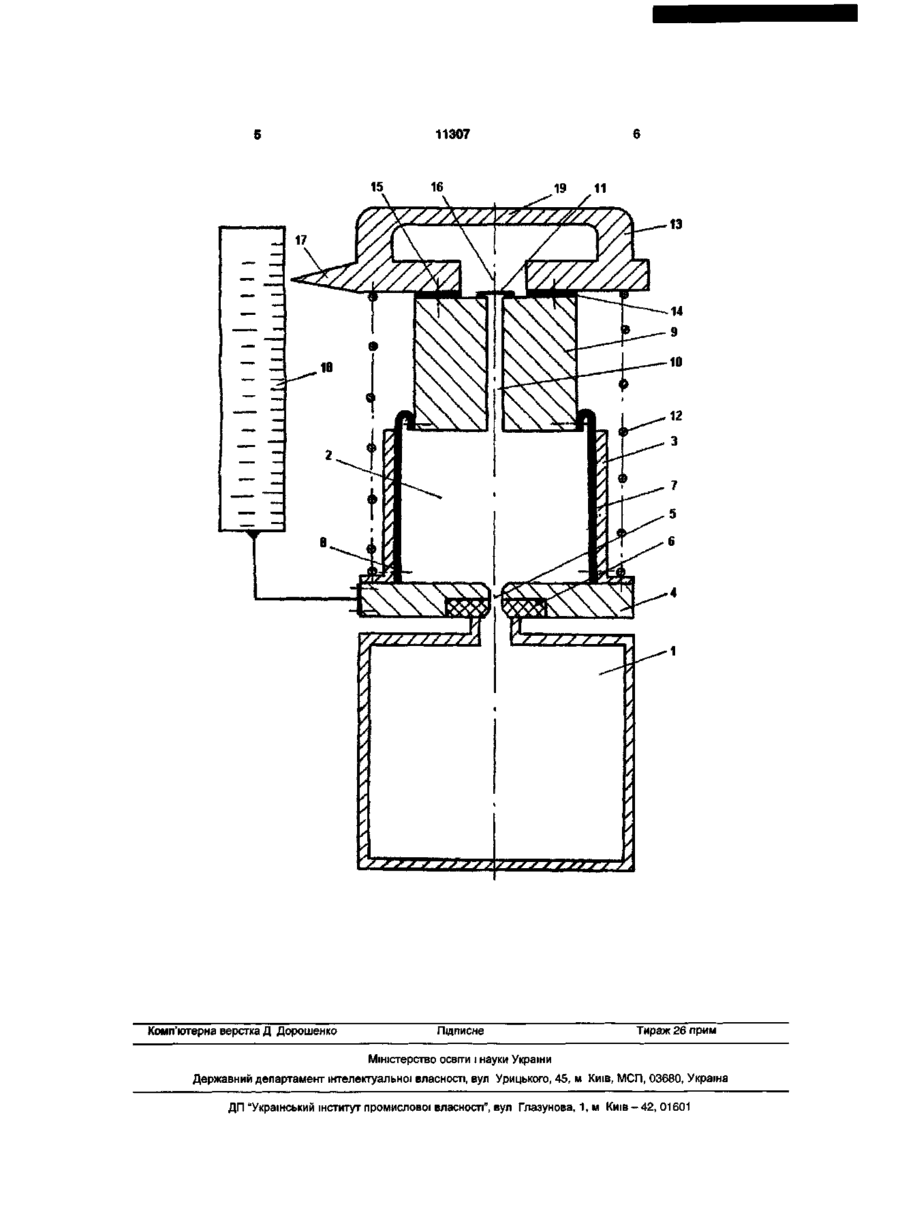

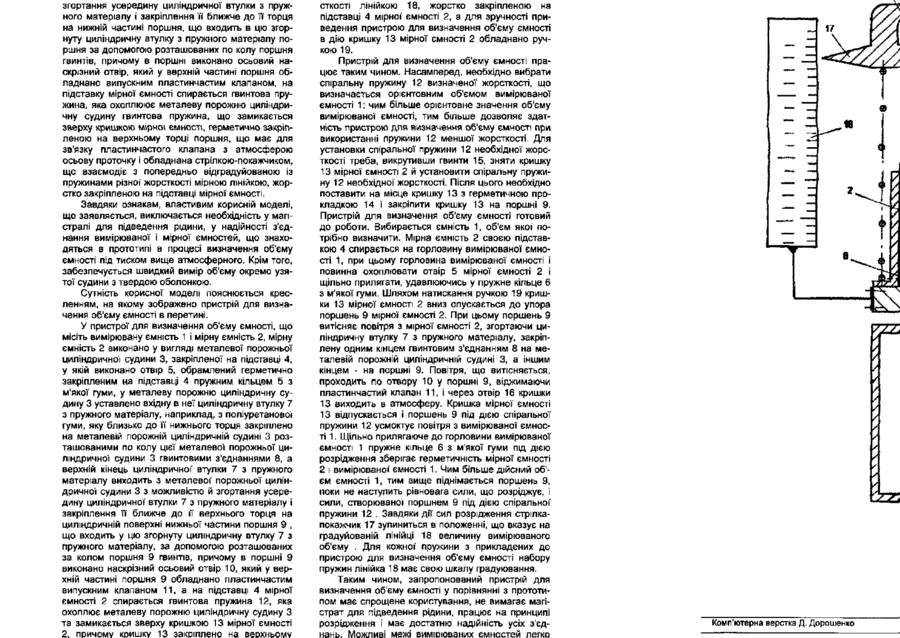

Пристрій для визначення об'єму ємності, що містить вимірювану і мірну ємності, який відрізняється тим, що мірну ємність виконано у вигляді металевої порожнистої циліндричної ємності, закріпленої на підставці, у якій виконано отвір, обрамлений герметично закріпленим на підставці пружним кільцем з м'якої гуми, у металеву порожнисту циліндричну ємність вставлена циліндрична втулка з пружного матеріалу, що щільно входить в кільце, наприклад, з поліуретанової гуми, що герметично закріплена ближче до свого нижнього торця на металевій порожнистій циліндричній ємності розташованими по колу цієї металевої порожнистої циліндричної ємності гвинтовими з'єднаннями, а верхній кінець циліндричної втулки із пружного матеріалу виходить з металевої порожнистої циліндричної ємності з можливістю її згортання усередину циліндричної втулки з пружного матеріалу і закріплення її ближче до нижнього торця на нижній частині поршня, що входить в цю згорнуту циліндричну втулку з пружного матеріалу за допомогою розташованих по колу поршня гвинтів, причому в поршні виконано наскрізний осьовий отвір, який у верхній частині поршня обладнано випускним пластинчастим клапаном, на підставку мірної ємності спирається гвинтова пружина, яка охоплює металеву порожнисту циліндричну ємність, що замикається зверху кришкою мірної ємності, герметично закріпленої на верхньому торці поршня, що має осьову проточку для зв'язку випускного пластинчастого клапана з атмосферою і обладнана стрілкою-покажчиком, яка взаємодіє з попередньо відградуйованою із пружинами різної жорсткості мірною лінійкою, жорстко закріпленою на підставці мірної ємності. Корисна модель відноситься до вимірювальної техніки і може бути використана для визначення об'ємів ємностей, обмежених твердою оболонкою. Відомо пристрій для визначення об'ємів ємностей, що містить вимірювану ємність, мірну ємність [дав. а.с. СРСР № 475509 МПК 7 G 01 17/00, опубл. 1975, бюл. № 24]. Цей пристрій для визначення об'єму ємності обрано за прототип. Недоліком відомого пристрою є те, що робота пристрою заснована на вимірі підвищеного тиску, що вимагає надійного з'єднання мірних ємностей з магістраллю для підведення рідини і з вимірюваними ємностями. До того ж, його недоцільно використовувати для визначення об'єму окремої ємності, а бажано застосовувати для визначення об'ємів ємностей при масовому виробництві однотипних виробів, наприклад, газових балонів. Таким чином, причинами, що ускладнюють відомий пристрій, є необхідність магістралі для підведення рідини і вимога надійного з'єднання мірних ємностей з магістраллю для підведення рідини і з вимірюваними ємностями. В основу корисної моделі поставлено задачу удосконалення пристрою для визначення об'єму ємності шляхом ручного приведення його в дію. Поставлена задача досягається тим, що в пристрої для визначення об'єму ємності, що містить вимірювану ємність і мірну ємність, відповідно до корисної моделі, мірну ємність виконано у вигляді металевої порожньої циліндричної судини, закріпленої на підставці, у якій виконано отвір, обрамлений герметично закріпленим на підставці пружним кільцем з м'якої гуми, у металеву порожню циліндричну ємність вставлена циліндрична втулка з пружного матеріалу, наприклад, з поліуретанової гуми, яку герметично закріплено ближче до її нижнього торця на металевій порожній циліндричній судині розташованими по колу цієї металевої порожньої циліндричної судини гвинто о со О) 11307 вими з'єднаннями, а верхній кінець циліндричної втулки з пружного матеріалу виходить з металевої порожньої циліндричної судини з можливістю її згортання усередину циліндричної втулки з пружного матеріалу і закріплення її ближче до її торця на нижній частині поршня, що входить в цю згорнуту циліндричну втулку з пружного матеріалу поршня за допомогою розташованих по колу поршня гвинтів, причому в поршні виконано осьовий наскрізний отвір, який у верхній частині поршня обладнано випускним пластинчастим клапаном, на підставку мірної ємності спирається гвинтова пружина, яка охоплюює металеву порожню циліндричну судину гвинтова пружина, що замикається зверху кришкою мірної ємності, герметично закріпленою на верхньому торці поршня, що має для зв'язку пластинчастого клапана з атмосферою осьову проточку і обладнана стрілкою-покажчиком, що взаємодіє з попередньо відградуйованою із пружинами різної жорсткості мірною лінійкою, жорстко закріпленою на підставці мірної ємності. Завдяки ознакам, властивим корисній моделі, що заявляється, виключається необхідність у магістралі для підведення рідини, у надійності з'єднання вимірюваної і мірної ємностей, що знаходяться в прототипі в процесі визначення об'єму ємності під тиском вище атмосферного. Крім того, забезпечується швидкий вимір об'єму окремо узятої судини з твердою оболонкою. Сутність корисної моделі пояснюється кресленням, на якому зображено пристрій для визначення об'єму ємності в перетині. У пристрої для визначення об'єму ємності, що місіть вимірювану ємність 1 і мірну ємність 2, мірну ємність 2 виконано у вигляді металевої порожньої циліндричної судини 3, закріпленої на підставці 4, у якій виконано отвір 5, обрамлений герметично закріпленим на підставці 4 пружним кільцем б з м'якої гуми, у металеву порожню циліндричну судину 3 уставлено вхідну в неї циліндричну втулку 7 з пружного матеріалу, наприклад, з поліуретанової гуми, яку близько до її нижнього торця закріплено на металевій порожній циліндричній судині 3 розташованими по колу цієї металевої порожньої циліндричної судини 3 гвинтовими з'єднаннями 8, а верхній кінець циліндричної втулки 7 з пружного матеріалу виходить з металевої порожньої циліндричної судини 3 з можливістю й згортання усередину циліндричної втулки 7 з пружного матеріалу і закріплення її ближче до її верхнього торця на циліндричній поверхні нижньої частини поршня 9 , що входить у цю згорнуту циліндричну втулку 7 з пружного матеріалу, за допомогою розташованих за колом поршня 9 гвинтів, причому в поршні 9 виконано наскрізний осьовий отвір 10, який у верхній частині поршня 9 обладнано пластинчастим випускним клапаном 11, а на підставці 4 мірної ємності 2 спирається гвинтова пружина 12, яка охоплює металеву порожню циліндричну судину З та замикається зверху кришкою 13 мірної ємності 2, причому кришку 13 закріплено на верхньому торці поршня 9 через герметичну прокладку 14 за допомогою гвинтів 15, у кришці 13 для зв'язку пластинчастого клапана 11 з атмосферою виконано осьову проточку 16, крім того, на кришці 13 виконано стрілку-покажчик 17, що взаємодіє з попередньо відградуйованою із пружинами 12 різної жорсткості лінійкою 18, жорстко закріпленою на підставці 4 мірної ємності 2, а для зручності приведення пристрою для визначення об'єму ємності в дію кришку 13 мірної ємності 2 обладнано ручкою 19. Пристрій для визначення об'єму ємності працює таким чином. Насамперед, необхідно вибрати спіральну пружину 12 визначеної жорсткості, що визначається орієнтовним об'ємом вимірюваної ємності 1: чим більше орієнтовне значення об'єму вимірюваної ємності, тим більше дозволяє здатність пристрою для визначення об'єму ємності при використанні пружини 12 меншої жорсткості. Для установки спіральної пружини 12 необхідної жорсткості треба, викрутивши гвинти 15, зняти кришку 13 мірної ємності 2 й установити спіральну пружину 12 необхідної жорсткості. Після цього необхідно поставити на місце кришку 13 з герметичною прокладкою 14 і закріпити кришку 13 на поршні 9. Пристрій для визначення об'єму ємності готовий до роботи. Вибирається ємність 1, об'єм якої потрібно визначити. Мірна ємність 2 своєю підставкою 4 спирається на горловину вимірюваної ємності 1, при цьому горловина вимірюваної ємності і повинна охоплювати отвір 5 мірної ємності 2 і щільно прилягати, удавлюючись у пружне кільце 6 з м'якої гуми. Шляхом натискання ручкою 19 кришки 13 мірної ємності 2 вниз опускається до упора поршень 9 мірної ємності 2. При цьому поршень 9 витісняє повітря з мірної ємності 2, згортаючи циліндричну втулку 7 з пружного матеріалу, закріплену одним кінцем гвинтовим з'єднанням 8 на металевій порожній циліндричній судині 3, а іншим кінцем - на поршні 9. Повітря, що витісняється, проходить по отвору 10 у поршні 9, віджимаючи пластинчастий клапан 11, і через отвір 16 кришки 13 виходить в атмосферу. Кришка мірної ємності 13 відпускається і поршень 9 під дією спіральної пружини 12 усмоктує повітря з вимірюваної ємності 1. Щільно прилягаюче до горловини вимірюваної ємності 1 пружне кільце 6 з м'якої гуми під дією розрідження зберігає герметичність мірної ємності 2 і вимірюваної ємності 1. Чим більше дійсний об'єм ємності 1, тим вище піднімається поршень 9, поки не наступить рівновага сили, що розріджує, і сили, створюваної поршнем 9 під дією спіральної пружини 12 . Завдяки дії сил розрідження стрілкапокажчик 17 зупиниться в положенні, що вказує на градуйованій лінійці 18 величину вимірюваного об'єму . Для кожної пружини з прикладених до пристрою для визначення об'єму ємності набору пружин лінійка 18 має свою шкалу градуювання. Таким чином, запропонований пристрій для визначення об'єму ємності у порівнянні з прототипом має спрощене користування, не вимагає магістрат для підведення рідини, працює на принципі розрідження і має достатню надійність усіх з'єднань. Можливі межі вимірюваних ємностей легко установлюються вибором спіральної пружини необхідної жорсткості з прикладеного до пристрою для визначення об'єму ємності набору пружин. 11307 15 Комп'ютерна верстка Д Дорошенко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
