Коробка для сигарет та набір заготовок для її виготовлення

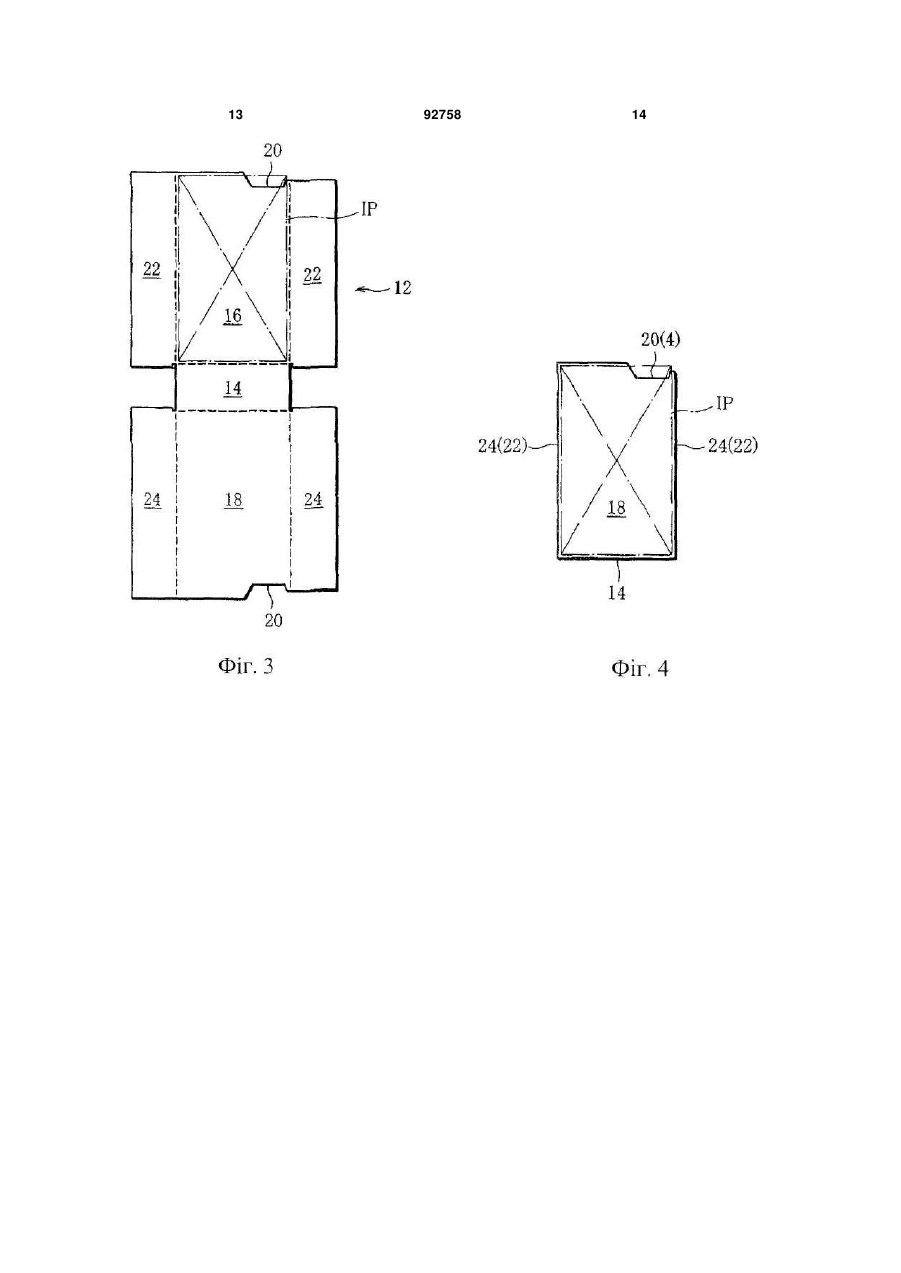

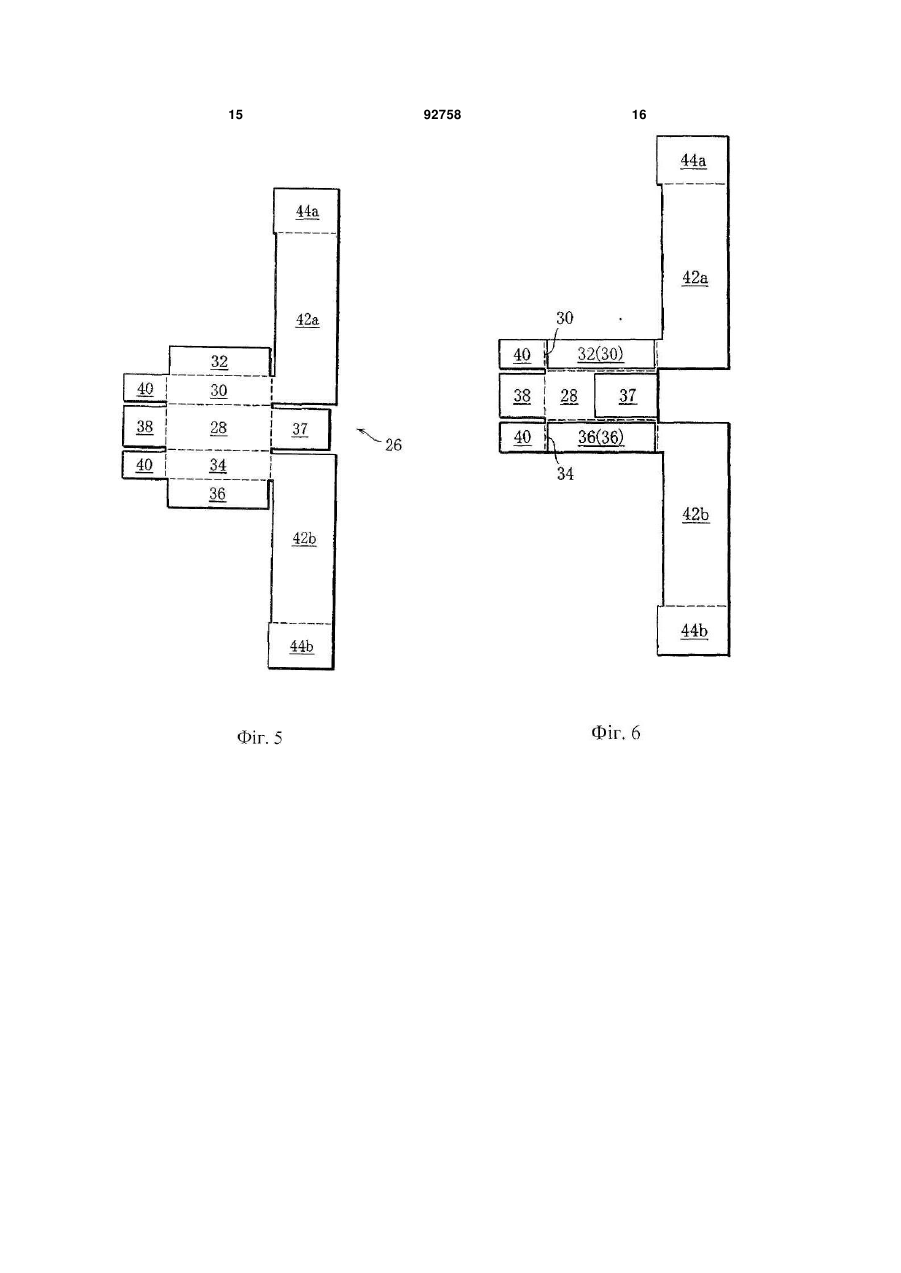

1. Коробка для сигарет, призначена для розміщення внутрішньої упаковки, яка включає в себе групу сигарет і обгорнену навколо цієї групи обгортку, причому дана коробка містить: корпус коробки, що охоплює внутрішню упаковку та забезпечений розташованим зверху отвором для доступу, причому даний отвір звернений вгору, і зсувну кришку, прикріплену таким чином, що вона закриває верхню ділянку корпуса коробки, причому зсувна кришка може зворотнопоступально переміщатися в напрямку ширини згаданого корпуса коробки, відкриваючи та закриваючи отвір для доступу, при цьому згаданий корпус коробки містить в собі внутрішній футляр, який забезпечує отвір для доступу, і зовнішній футляр, який охоплює внутрішній футляр, за винятком верхньої ділянки, причому згадана зсувна кришка забезпечена з однієї сторони бічним отвором, який дозволяє їй здійснювати зворотно-поступальне переміщення. 2. Коробка за п. 1, в якій зовнішній футляр містить в собі бічну стінку, розташовану з тієї ж сторони, що і бічний отвір, і подовження, що продовжується вгору від бічної стінки, причому подовження закриває ззовні бічну стінку згаданої верхньої ділянки внутрішнього футляра. 3. Коробка за п. 1, яка додатково містить стопорне пристосування, яке перешкоджає сходженню зсувної кришки з корпуса коробки. 2 (19) 1 3 92758 4 нижніх клапанів, приєднаних до дистальних кінців формування петлі за допомогою подовжених клаподовжених клапанів по лініях згину, відповідно, панів. причому нижні клапани з'єднуються разом для Даний винахід стосується коробки для сигарет і набору заготовок для її виготовлення, причому всередині коробки міститься внутрішня упаковка, що містить сигарети з фільтром, або сигарети, і обгорнену навколо них обгортку. Як коробки для сигарет часто використовують так звані упаковки із шарнірними кришками. Наприклад, в нерозглянутій публікації патентної заявки Японії № Неі 5-213340 описана упаковка подібного типу, що містить корпус коробки та кришку для відкривання і закривання коробки, а всередині корпуса коробки знаходиться внутрішня упаковка. Більшості людей, включаючи курців, давно відома вищеописана форма упаковки. Отже, процес відкривання та закривання упаковки не дає свіжих вражень, і упаковка не має візуальну привабливість, що підсилює мотивацію споживача до здійснення покупки. Головною метою даного винаходу є створення коробки для сигарет з новим способом відкривання та закривання, який може підвищити інтерес покупця та мотивувати його до покупки, і набору заготовок для виготовлення такої коробки. Щоб досягтися вищезгаданої мети, коробка для сигарет згідно з винаходом вміщує в себе внутрішню упаковку, яка містить групу сигарет і обгорнену навколо них обгортку. Коробка для сигарет згідно з даним винаходом містить корпус коробки, який охоплює внутрішню упаковку і забезпечений розташованим зверху отвором для доступу, причому даний отвір звернений вгору, а також зсувну кришку, яка прикріплена до верхньої ділянки корпусу коробки та закриває його, причому зсувна кришка переміщається поступально в напрямку ширини корпуса коробки, відкриваючи та закриваючи отвір для доступу. У випадку з даною коробкою для сигарет, коли користувач зсуває зсувну кришку з корпуса коробки, у напрямку ширини корпуса, отвір виявляється відкритим для доступу. Користувач може витягти сигарету з корпусу коробки через цей отвір. Потім він може закрити отвір у корпусі коробки, засунувши кришку назад, у напрямку ширини корпуса коробки. Конструкція корпуса коробки містить в собі також внутрішній футляр, забезпечений отвором для доступу, і зовнішній футляр, що охоплює внутрішній футляр, за винятком верхньої ділянки, при цьому зсувна кришка містить бічний отвір з одного боку, що дозволяє їй здійснювати зворотнопоступальне переміщення. У цьому випадку зовнішній футляр може мати конструкцію, яка включає в себе бічну стінку, розташовану з тієї ж сторони, що і бічний отвір, і подовження, яке продовжується вгору від бічної стінки, причому дане подовження закриває ззовні бічну стінку зазначеної верхньої ділянки внутрішнього футляра. Коли зсувна кришка перебуває в закритому положенні, подовження вкриває бічний отвір зсувної кришки, надаючи коробці витончений зовнішній вигляд. Бажано, щоб коробка для сигарет, крім цього, містила стопорне пристосування для запобігання сходження кришки з корпуса. Зокрема, стопорне пристосування може містити в собі смугу, яка продовжується від зсувної кришки між внутрішнім футляром і зовнішнім футляром, і може здійснювати зворотно-поступальне переміщення разом з зсувною кришкою, таким чином, що, коли зсувну кришку відкривають, смуга зіштовхується з внутрішньою поверхнею зовнішнього футляра, обмежуючи тим самим відкрите положення зсувної кришки. Альтернативний варіант здійснення стопорного пристосування може містити в собі триваючу від зсувної кришки U-подібну петлю, яка продовжується від зсувної кришки і оточує внутрішній футляр, яка може поступально переміщуватися разом з зсувною кришкою - таким чином, що, коли зсувну кришку відкривають, накладка зіштовхується з внутрішньою поверхнею зовнішнього футляра, встановлюючи тим самим відкрите положення зсувної кришки, а коли зсувну кришку тягнуть вгору, петля зіштовхується з низом внутрішнього футляра, перешкоджаючи тим самим сходженню зсувної кришки з корпусу коробки. Коробка для сигарет згідно з даним винаходом забезпечує спосіб відкривання та закривання, що значно відрізняється від способу відкривання та закривання звичної упаковки з шарнірною кришкою, і зовнішній вигляд, який дає відчуття новизни, підсилюючи тим самим мотивацію покупця до здійснення покупки. Даний винахід також забезпечує набір заготовок для виготовлення коробки для сигарет, забезпеченої вищезгаданою петлею, причому набір заготовок містить заготовку внутрішнього футляра, заготовку зовнішнього футляра та заготовку кришки для формування зсувної кришки. Згадана заготовка кришки містить в собі: верхню панель, передню панель і задню панель, розташовані одна за одною і які примикають одна до одної, причому суміжні панелі розмежовані лінією згину, при цьому верхня панель, передня панель і задня панель утворюють верхню стінку, передню стінку та задню стінку зсувної кришки, відповідно, внутрішні бічні клапани, приєднані до одного з бічних країв передньої та задньої панелі, відповідно, по лініях згину, зовнішній бічний клапан, розташований з тієї ж сторони, що і внутрішні бічні клапани, і приєднаний до одного з бічних країв верхньої панелі по лінії згину, причому зовнішній бічний клапан разом з внутрішніми бічними клапанами утворює бічну стінку згаданої зсувної кришки, пару подовжених клапанів, розташованих з іншої сторони від згаданих внутрішніх бічних клапанів і приєднаних до бічних країв передньої па 5 92758 6 нелі та задньої панелі по лініях згину, відповідно, Зсувна кришка 6 встановлена вгорі корпусу 2 причому подовжені клапани продовжуються у прокоробки. Зсувна кришка 6 може здійснювати звотилежні сторони в напрямку розташування панеротно-поступальне переміщення у напрямку шилей, і рини корпусу 2 коробки, відкриваючи та закриваюпару нижніх клапанів, приєднаних до дистальчи тим самим отвір 4 для доступу корпусу 2 них кінців подовжених клапанів по лініях згину, коробки. відповідно, причому нижні клапани з'єднуються Конкретніше, як показано на Фіг.2, корпус 2 коразом для формування петлі за допомогою подоробки містить в собі внутрішній футляр 8, який вжених клапанів. забезпечує отвір 4 для доступу, і зовнішній футляр Подробиці конструкції коробки та заготовок 10, який охоплює внутрішній футляр 8. Зовнішній стануть ясні з прикладених креслень і опису, що футляр 10 забезпечений розташованим зверху йде далі. отвором, поверненим вгору. Внутрішній футляр 8 Фіг.1 - вигляд у перспективі варіанту здійсненмістить верхню ділянку, що виступає нагору від ня коробки для сигарет у закритому стані. верхнього отвору зовнішнього футляра 10, і бічна Фіг.2 - вигляд у перспективі варіанту здійсненстінка 8а даної верхньої ділянки закрита подовня коробки для сигарет, представленого на Фіг.1, у женням 10а бічної стінки зовнішнього футляра 10. відкритому стані. Подовження 10а продовжується вгору, від бічної Фіг.3 - схематичне зображення заготовки внуткромки верхнього отвору зовнішнього футляра 10. рішнього футляра для формування коробки для Внутрішній футляр 8 також містить верхній сигарет, представленої на Фіг.2. отвір, повернений вгору та утворюючий отвір 4 для Фіг.4 - схематичне зображення внутрішнього доступу. футляра, сформованого з заготовки, представлеПодібно корпусу 2 коробки, зсувна кришка 6 ної на Фіг.3. має форму паралелепіпеда та забезпечена нижнім Фіг.5 - схематичне зображення заготовки для отвором, поверненим вниз. Зсувна кришка 6 закріформування зсувної кришки коробки для сигарет, плена таким чином, щоб закривати верхню торцепредставленої на Фіг.2. ву ділянку внутрішнього футляра 8, не закриту Фіг.6 - схематичне зображення заготовки, зовнішнім футляром 10. Зсувна кришка 6 також представленої на Фіг.5, після першої операції забезпечена бічним отвором, поверненим вбік складання. відносно корпусу 2 коробки. Бічний отвір розташоФіг.7 - схематичне зображення заготовки, ваний з боку бічної стінки 8а внутрішнього футляпредставленої на Фіг.6, після наступної операції ра 8. Цей бічний отвір дозволяє зсувній кришці 6 складання. здійснювати зворотно-поступальне переміщення в Фіг.8 - схематичне зображення заготовки, напрямку ширини корпуса 2 коробки. Більш конкпредставленої на Фіг.7, після наступної операції ретно - передній і задній краї нижнього отвору зсускладання. вної кришки 6 встановлені на передньому та задФіг.9 - схематичне зображення заготовки, ньому краях верхнього отвору зовнішнього представленої на Фіг. 8, після наступної операції футляра 10 і ковзають по них. складання. У відкритому положенні, як показано на Фіг.2, Фіг.10 - вигляд збоку однієї з сторін внутрішзсувна кришка 6 виступає вбік щодо корпусу 2 конього футляра з прикріпленою зсувною кришкою. робки. Таким чином, даний варіант здійснення Фіг.11 - вигляд збоку протилежної сторони коробки для сигарет унікальний з погляду способу внутрішнього футляра, представленого на Фіг.10. відкривання та закривання і зовнішнього вигляду Фіг.12 - схематичне зображення заготовки для відносно звичайних пачок з шарнірною кришкою, і, формування зовнішнього корпусу, представленого отже, підвищує мотивацію споживача зробити пона Фіг.2. купку. Фіг.13 - схематичне зображення заготовки зоВищеописана конструкція коробки для сигарет внішнього корпусу, представленої на Фіг.12, після стане більш зрозумілою з наступного опису набору першої операції складання. заготовок для виготовлення коробки. Фіг.14 - схематичне зображення заготовки зоПри описі заготовок, Фіг.1 і Фіг.2 розглядаютьвнішнього корпусу, представленої на Фіг.13, після ся як вигляди в перспективі, попереду коробки для наступної операції складання. сигарет. Фіг.15 - схематичне зображення заготовки зоНабір заготовок містить три заготовки. На Фіг.3 внішнього корпусу, представленої на Фіг.14, після представлена заготовка 12 для формування внутнаступної операції складання. рішнього футляра 8, а більш конкретно - внутрішня Фіг.16 - схематичне зображення заготовки зосторона заготовки 12. внішнього корпусу, представленої на Фіг.15, після Заготовка 12 містить в собі множину панелей і ще однієї операції складання. множину клапанів, причому суміжні панелі, а також На Фіг.1 і 2 представлений варіант здійснення суміжні пари «панель-клапан», розмежовані лініякоробки для сигарет. ми згину, показаними пунктиром. Коробка для сигарет містить корпус 2 коробки Заготовка 12 містить в собі задню панель 16, у формі паралелепіпеда. Корпус 2 коробки забезнижню панель 14 і передню панель 18, причому всі печений отвором 4 для доступу, розташованим ці панелі розташовані вздовж подовжньої осі загозверху. У корпусі 2 коробки розміщена внутрішня товки 12 і примикають одна до одної, при цьому упаковка (не показана на Фіг.1), яка включає в сенижня панель 14 перебуває в центрі. Як видно на бе групу сигарет з фільтром, або сигарет, і обгортФіг.3, у верхньому краї задньої панелі 16 і в нижку, обгорнену навколо цієї групи. ньому краї передньої панелі 18, відповідно, вико 7 92758 8 нані, виїмки 20, що мають приблизно U-подібну одної, продовжуються у напрямку розташування форму. Виїмки 20 наближені до правих бічних крапанелей 28-36, і на їхніх відповідних дистальних їв відповідних панелей. кінцях забезпечені нижніми клапанами 44а, 44b. Внутрішні бічні клапани 22а, 22b приєднані до Перед складанням заготовки 26, на внутрішню задньої панелі 16 з протилежних сторін, а зовнішні сторону заготовки 26 у певних місцях наносять бічні клапани 24а, 24b приєднані до передньої паклей. Потім заготовку 26 згинають у порядку, поканелі 18 з протилежних сторін. Як чітко видно на заному на Фіг.6-9, одержуючи в результаті зсувну Фіг.3, внутрішній бічний клапан 22b і зовнішній бічкришку 6. ний клапан 24b, які примикають до виїмок 20, неЯк показано на Фіг.6, спочатку клапан-вкладиш багато менші в довжину, ніж внутрішній бічний 37 загинають вбік верхньої панелі 28 - таким чиклапан 22а і зовнішній бічний клапан 24а, розтаном, що він виявляється лежачим на верхній пашовані далі від виїмок. Тут під довжиною бічних нелі 28. Клапан 37 і панель 28 склеюють разом. клапанів 22, 24 мається на увазі висота, виміряна Одночасно зі складанням клапана-вкладиша 37, від нижньої панелі 14. внутрішній передній клапан 32 загинають, наклаПеред складанням заготовки 12, на її внутрішдаючи на зовнішню передню панель 30. Панель 30 ню сторону в певних місцях наносять клей. Потім і клапан 32 склеюють разом, одержуючи в резульна внутрішню сторону заготовки 12 поміщають таті передню стінку зсувної кришки 6. Аналогічним внутрішню упаковку IP, і заготовку 12 складають чином, внутрішній передній клапан 36 згинають навколо внутрішньої упаковки IP. Більш конкретно вбік зовнішньої задньої панелі 34, накладаючи - панелі та бічні клапани заготовки 12 послідовно його на панель 34. Панель 34 і клапан 36 склеюскладають навколо внутрішньої упаковки IP, таким ють разом, одержуючи задню стінку зсувної кришчином, щоб внутрішній футляр 8, як показано на ки 6. Фіг.4, був сформований так, щоб охоплював внутПотім, як показано на Фіг.7, подовжені панелі рішню упаковку IP. Слід зазначити, що внутрішня 42а, 42b згинають вбік внутрішнього переднього упаковка IP містить в собі групу сигарет з фільтклапана 32 і внутрішнього заднього клапана 36, ром, або сигарет, і обгортку, в яку загорнена ця таким чином, що вони накривають клапани 32, 36, група. відповідно. Нижня панель 14, задня панель 16 і передня На даному етапі, вищезгаданий внутрішній панель 18 заготовки 12 утворюють дно, задню стіфутляр 8 розміщають таким чином, щоб він перекнку та передню стінку внутрішнього футляра 8, ривав подовжену панель 42b і внутрішній задній відповідно. З кожної сторони внутрішній бічний клапан 36, при цьому виїмки 20 внутрішнього футклапан 22 і зовнішній бічний клапан 24 накладають ляра 8 розташовані з боку клапана-вкладиша 37. один на одного та склеюють, одержуючи тим саПотім верхню панель 28 з клапаноммим бічну стінку внутрішнього футляра 8. вкладишем 37 згинають вбік верхнього отвору Внутрішній футляр 8 містить верхній отвір у внутрішнього футляра 8, закриваючи верхній верхній частині, завдяки якому верхня поверхня отвір. Потім, склеєні разом зовнішню передню павнутрішньої упаковки IP виявляється відкритою у нель 30 і внутрішній передній клапан 32 разом з верхньому отворі внутрішнього кожуха 8. Виїмки подовженою панеллю 42а згинають, накладаючи 20 у задній і передній панелях 16, 18 повернені на передню поверхню внутрішнього футляра 8. Як одна до одної та утворюють вищезгаданий отвір 4 показано на Фіг.8, дана операція складання придля доступу в передній і задній стінках, відповідно. водить до того, що зовнішній бічний клапан 38 і На Фіг.5 представлена заготовка 26 для вигопара внутрішніх бічних клапанів 40 виступають вбік товлення зсувної кришки 6, а більш конкретно відносно внутрішнього футляра 8. У той же час, внутрішня сторона заготовки 26. внутрішній футляр 8 знаходиться між подовжениЗаготовка 26 також містить в собі множину пами панелями 42а, 42b, а нижні клапани 44а, 44b, нелей і множину клапанів, при цьому суміжні паз'єднані з панелями 42а, 42b, виступають відносно нелі, а також суміжні панель і клапан, розмежовані дна внутрішнього футляра 8 і повернені один до лініями згину, показаними пунктирними лініями. одного. У центрі заготовки 26 є верхня панель 28. Як Потім, як показано на Фіг.9, два внутрішніх бівидно на Фіг.5, до верхнього краю верхньої панелі чних клапана 40 послідовно згинають вбік бічної 28 приєднана зовнішня передня панель 30, до поверхні внутрішнього футляра 8 - таким чином, якої, в свою чергу, приєднаний внутрішній передщоб вони лежали один на одному та на цій бічній ній клапан 32, а до нижнього краю верхньої панелі поверхні. Одночасно зі складанням внутрішніх 28 приєднана задня панель 34, до якої, в свою бічних клапанів 40, два нижні клапани 44а, 44b чергу, приєднаний внутрішній клапан 36. послідовно згинають вбік нижньої поверхні внутріКрім того, до правого бічного краю верхньої шнього футляра 8 - таким чином, щоб вони лежапанелі 28 приєднаний клапан-вкладиш 37, а до ли один на одному та на цій нижній поверхні. Нижлівого бічного краю верхньої панелі 28 приєднаний ні клапани 44а, 44b склеюють разом - таким зовнішній бічний клапан 38. До лівих бічних країв чином, що нижні клапани 44 лежать один на однозовнішньої передньої панелі 30 і зовнішньої задму, а пара подовжених панелей 42 утворює Uньої панелі 34, відповідно, приєднані внутрішні подібну петлю, що оточує внутрішній футляр 8. бічні клапани 40. Слід зазначити, що, як видно на Фіг.9, нижні клаДо правих бічних країв зовнішньої передньої пани 44 розташовані з правої сторони поверхні панелі 30 і зовнішньої задньої панелі 34, відповіддна внутрішнього футляра 8 і закривають лише но, приєднані подовжені панелі 42а, 42b. Подовчастину поверхні дна. жені панелі 42а, 42b розташовані одна навпроти 9 92758 10 І, нарешті, зовнішній бічний клапан 38 згинаНа цьому етапі, зсувна кришка 6 внутрішнього фують вбік вже складених двох внутрішніх бічних тляра 8' виступає відносно задньої панелі 52, а клапанів 40 - таким чином, щоб вони лежали на бічний отвір зсувної кришки 6 примикає до подоввнутрішніх бічних клапанах 40. Зовнішній бічний ження 72 бічної панелі 50. клапан 38 приклеюють до одного з внутрішніх бічПотім, як показано на Фіг. 14, внутрішній бічних клапанів 40, формуючи бічну стінку зсувної ний клапан 56 і бічну панель 50 згинають, наклакришки 6. При цьому, як показано на Фіг.10-11, даючи на відповідні бічні поверхні внутрішнього зсувна кришка 6 виявляється прикріпленою до футляра 8'. У результаті даної операції складання, внутрішнього футляра 8, або, інакше кажучи, забічна панель 50 утворює одну бічну стінку зовнішвершується процес виготовлення внутрішнього нього футляра 10. Верхня кінцева ділянка цієї бічфутляра 8' з кришкою. ної стінки накладається на бічну стінку 8а внутрішЯк чітко видно на Фіг.10 і 11, з однієї сторони нього футляра 8. Дана верхня кінцева ділянка зсувної кришки 6 є бічний отвір. Вищезгадана петутворена подовженням 72 бічної панелі 50 і клапаля 46 не приклеєна до внутрішнього футляра 8, ном-вкладишем 74. так що вона може поступально переміщуватися Як показано на Фіг. 15, внутрішні нижні клапавідносно внутрішнього футляра 8 разом з зсувною ни 60, 64 загинають, накладаючи їх на поверхню кришкою 6, у напрямку ширини внутрішнього футдна внутрішнього футляра 8'. Потім, як показано ляра 8. на Фіг. 16, передню панель 54 загинають, наклаНа Фіг.12 представлена заготовка 48 для фодаючи на передню поверхню внутрішнього футлярмування зовнішнього футляра 10, а більш конкра 8'. Дана операція складання приводить до з'єдретно - внутрішня сторона заготовки 48. нання зовнішнього бічного клапана 58 і зовнішньої Заготовка 48 містить в собі множину панелей і нижньої панелі 66 з передньою панеллю 54 - таким множину клапанів, причому суміжні панелі та сумічином, що вони виступають відносно бічної повержні панель і клапан розмежовані лініями згину, хні та поверхні дна внутрішнього футляра 8'. показаними на кресленні пунктирними лініями. Наступним етапом, внутрішній нижній клапан У центрі заготовки 48 є бічна панель 50. Як 62, з'єднаний з задньою панеллю 52, загинають видно на Фіг.12, задня панель 52 і передня панель вбік уже складених внутрішніх нижніх клапанів 60, 54 з'єднані з протилежними бічними краями бічної 64, накладаючи його на клапани 60, 64. Потім, зопанелі 50. Внутрішня бічна панель 56 приєднана внішній бічний клапан 58 загинають, накладаючи до бічного краю задньої панелі 52, віддаленого від його на вже складений внутрішній бічний клапан бічної панелі 50, а зовнішній бічний клапан 58 при56. Внутрішній і зовнішній бічні клапани 56, 58 єднаний до бічного краю передньої панелі 54, відсклеюють разом, утворюючи іншу бічну стінку зовдаленого від бічної панелі 50. Ці панелі та клапани нішнього футляра 10. Одночасно зі складанням розташовані по подовжній осі заготовки 48. зовнішнього бічного клапана 58, зовнішню нижню До нижніх країв бічної панелі 50, задньої панепанель 66 загинають, накладаючи її на вже склалі 52, внутрішнього бічного клапана 56 і передньої дений внутрішній нижній клапан 62. Внутрішній і панелі 54 приєднані внутрішні нижні клапани 60, зовнішній нижні клапани 62, 66 склеюють разом, 62, 64, 66, відповідно. До верхніх країв задньої формуючи дно зовнішнього футляра 10. Після панелі 52 і передньої панелі 54 приєднані клапаницього виготовлення сигаретної коробки, представвкладиші 68, 70, відповідно. леної на Фіг.1, завершується. Бічна панель 50 забезпечена розташованим Зсувна кришка 6, не приклеєна ні до внутрішзверху подовженням 72. Подовження 72 виступає нього футляра 8, ні до зовнішнього футляра 10, відносно рівня верхніх країв задньої панелі 52 і може поступально переміщуватися в напрямку передньої панелі 54. До дистального кінця подовширини корпусу 2 коробки. Таким чином, користуження 72 приєднаний клапан-вкладиш 74. Довживач може відкривати та закривати отвір 4 для досна, на яку виступає подовження 72, майже дорівтупу внутрішнього футляра 8 за допомогою ковзнює висоті зсувної кришки 6. ного зворотнопоступального переміщення зсувної Перед складанням заготовки 48 на її внутрішкришки 6 по корпусу 2 коробки. ню сторону в певних місцях наносять клей. Потім Коли зсувну кришку 6 відкривають, вищезгазаготовку 48 складають у порядку, показаному на дана U-подібна петля 46 (див. Фіг.10 і 11) зустрічаФіг.13-16, завершуючи виготовлення коробки для ється з внутрішньою поверхнею іншої бічної стінки сигарет, представленої на Фіг.1 і 2. зовнішнього футляра 10, перешкоджаючи подаСпочатку, як показано на Фіг.13, клапанильшому переміщенню зсувної кришки 6. Тим савкладиші 68, 70 згинають вбік задньої панелі 52 і мим, запобігає спаданню зсувної кришки 6 з внутпередньої панелі 54, таким чином, щоб вони лерішнього футляра 8 при переміщенні вбік. жали на панелях 52, 54, відповідно. КлапаниЯкщо зсувну кришку 6 потягнути вгору, петля вкладиші 68, 70 приклеюють до задньої панелі 52 і 46 (нижні клапани 44) зіштовхнеться з дном внутпередньої панелі 54, відповідно. Одночасно, зі рішнього футляра 8, перешкоджаючи зніманню згинанням клапанів-вкладишів 68, 70 клапанзсувної кришки 6 з внутрішнього футляра шляхом вкладиш 74 згинають вбік бічної панелі 50 - так, переміщення її вгору. щоб він лежав на бічній панелі 50 і на її подовженРозмір нижньої ділянки петлі 46 (нижніх клані 72. панів 44) дозволяє петлі завжди перекривати внуПотім, вищезгаданий внутрішній футляр 8' з трішній нижній клапан 60 і внутрішній нижній клакришкою розміщають на задній панелі 52, при пан 64 зовнішнього футляра 10, незалежно від цьому вужче загнутий вниз клапан 68 розміщають ковзання зсувної кришки 6, тобто операцій відкриміж внутрішнім футляром 8' і задньою панеллю 52. вання та закривання. Таким чином, петля 46 не 11 92758 12 зачіпається за краї клапанів 60 або 64 і, отже, не вної кришки 6, забезпечуючи тим самим витончеперешкоджає операції відкривання та закривання. ний зовнішній вигляд сигаретної пачки. Крім того, так як дно внутрішнього футляра 8 Даний винахід не обмежений вищеописаним утворено нижньою панеллю 14, петля 46 також не варіантом здійснення коробки для сигарет і загочіпляється за дно внутрішнього футляра 8. товки для неї, але дозволяє здійснення різних моБічна стінка 10а зовнішнього футляра 10 задифікацій описаної коробки для сигарет і заготовки безпечена подовженням 72, і коли зсувна кришка 6 для неї. Наприклад, коробка для сигарет за виназакрита, подовження 72 закриває бічний отвір зсуходом може замість петлі 46 містити інші типи стопорних пристосувань для зсувної кришки 6. 13 92758 14 15 92758 16 17 92758 18 19 92758 20 21 Комп’ютерна верстка А. Крижанівський 92758 Підписне 22 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
