Коробка для сигарет і заготовка для неї

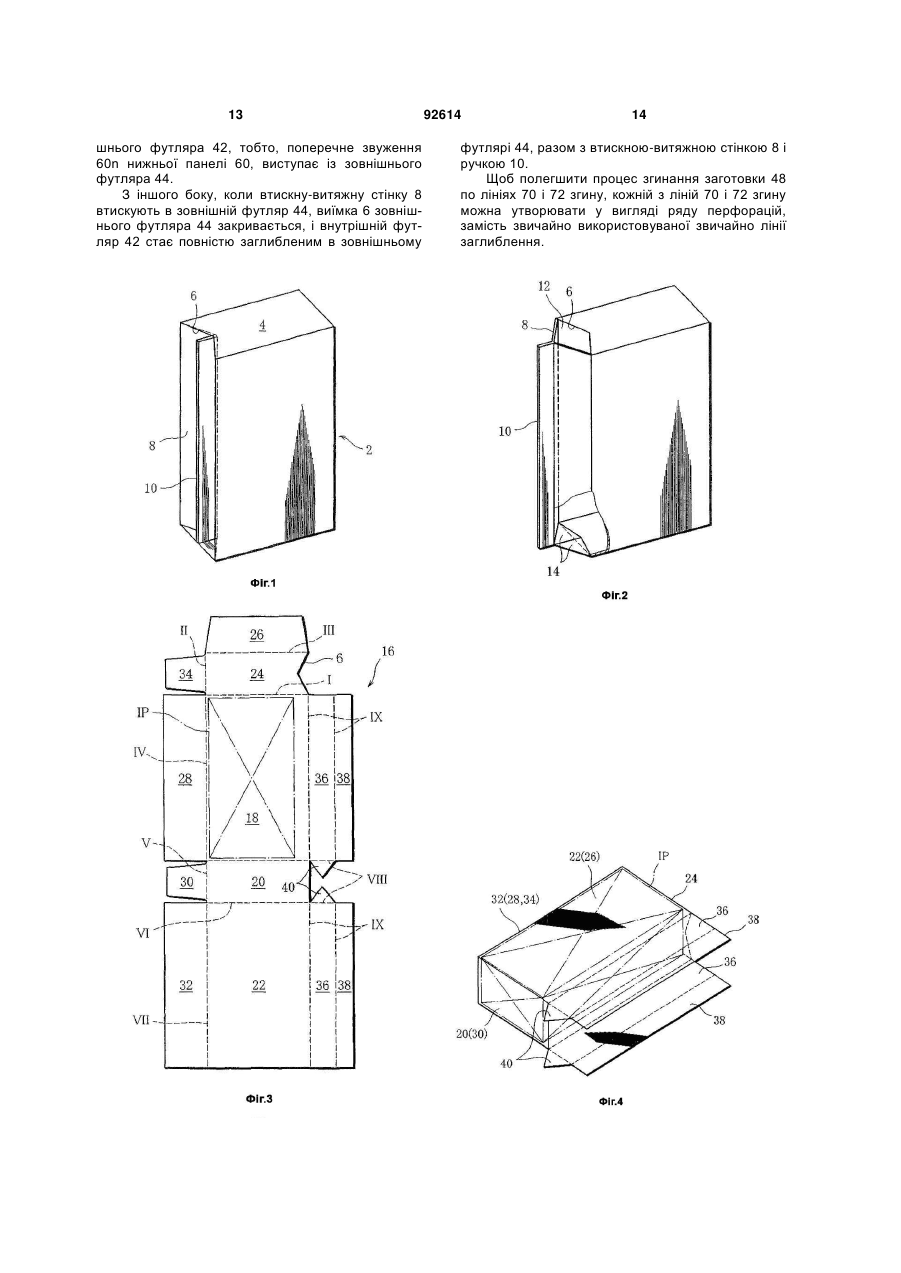

1. Коробка для сигарет, що містить корпус коробки, який містить внутрішню упаковку, що включає в себе групу сигарет і обгортку, що обгортає цю групу всередині неї, при цьому корпус коробки містить втискну-витяжну стінку, що формує одну бічну стінку корпусу коробки і допускає її витягування і втискування в корпус коробки, причому втискнавитяжна стінка утворює отвір у верхній поверхні корпусу коробки, коли втискну-витяжну стінку витягують назовні відносно однієї сторони корпусу коробки, і отвір закривається, коли втискну-витяжну стінку втискують в корпус коробки і заглиблюють в ньому, і ручку, яка має форму ребра, що забезпечена на зовнішній поверхні втискної-витяжної стінки і продовжується в подовжньому напрямку втискноївитяжної стінки, причому ручка заглиблена в корпус коробки разом з втискною-витяжною стінкою, коли втискна-витяжна стінка втиснена в корпус коробки, крім того, корпус коробки додатково включає в себе V-подібну виїмку, вирізану на одному бічному краю його верхньої стінки, а втискна-витяжна стінка має лінію згину, що розташована по її центру і продовжується в подовжньому напрямку, і при витягуванні корпусу коробки втискна-витяжна стінка згинається назовні по лінії згину, утворюючи 2 (19) 1 3 92614 4 верхню панель, приєднану через лінію згину до одного краю задньої панелі, розташованого навпроти нижньої панелі, для формування верхньої стінки коробки, причому верхня панель має Vподібну виїмку на своєму бічному краю, розташованому навпроти бічних клапанів, бічний клапан першої половини, приєднаний через лінію згину до протилежного бічного краю задньої панелі, перший клапан ребра, приєднаний через лінію згину до зовнішнього бічного краю бічного клапана першої половини, бічний клапан другої половини, приєднаний через лінію згину до протилежного бічного краю передньої панелі, і другий клапан ребра, приєднаний через лінію згину до зовнішнього бічного краю бічного клапана другої половини, при цьому перший і другий клапани ребра перекривають один одного, щоб утворити ручку, що має форму ребра, а бічні клапани першої і другої половин знаходяться в контакті один з одним по своїх зовнішніх бічних краях, щоб утворити V-подібну втискну-витяжну стінку. 7. Заготовка для формування внутрішнього футляра за п. 4, що містить першу секцію для формування втискної-витяжної стінки і ручки, і другу секцію, приєднану через лінію згину до першої секції, для формування секції футляра для вмісту внутрішньої упаковки. Галузь техніки, якої стосується винахід Даний винахід стосується коробки для сигарет, яка використовується для вмісту внутрішньої упаковки, що включає в себе групу сигарет або сигарет з фільтруючим мундштуком і обгортковий матеріал, що охоплює групу всередині нього, і заготовки для цієї коробки для сигарет. Попередній рівень техніки По суті, коробки для сигарет, так звані контейнери з шарнірними кришками, широко використовуються. Контейнер з шарнірною кришкою має корпус коробки і кришку для відкривання і закривання корпусу коробки, як розкрито, наприклад, в публікації нерозглянутого Японського патенту № Н05-213340, і в корпусі коробки міститься внутрішня упаковка. Ця форма пачки довгий час була добре знайома більшості людей, включаючи курців. Відповідно, такі пачки не мають ніякої новизни в способі, яким їх потрібно відкривати і закривати, і мають невелику зовнішню привабливість, щоб викликати інтерес споживачів. Тому мета даного винаходу полягає в забезпеченні коробки для сигарет, що є настільки новою відносно способу, яким її потрібно відкривати і закривати, щоб стимулювати споживачів її купувати, і в забезпеченні заготовки для цієї коробки для сигарет. Розкриття суті винаходу Щоб досягти цієї мети, коробка для сигарет відповідно до даного винаходу містить корпус коробки, який вміщує внутрішню упаковку, що включає в себе групу сигарет і обгортку, що обгортає цю групу всередині неї. Корпус коробки містить втискну-витяжну стінку, що утворює одну бічну стінку корпусу коробки і допускає її витягування і втискування в корпус коробки, де втискна-витяжна стінка утворює отвір у верхній поверхні корпусу коробки, коли втискну-витяжну стінку витягують назовні відносно однієї сторони корпусу коробки, причому отвір закривається, коли втискну-витяжну стінку втискують в корпус коробки і заглиблюють в ньому, і ручку, яка має форму ребра, забезпечену на зовнішній поверхні втискної-витяжної стінки і що продовжується в подовжньому напрямку втискноївитяжної стінки, причому ручка заглибленав корпус коробки разом з втискною-витяжною стінкою, коли втискна-витяжна стінка втиснена в корпус коробки. З коробкою для сигарет, сконструйованою, як описано вище, споживач захоплює ручку пальцями і потім витягує втискну-витяжну стінку назовні відносно однієї сторони коробки для сигарет. Витягування втискної-витяжної стінки назовні цим способом супроводжується утворенням отвору у верхній стінці корпусу коробки, таким чином, забезпечуючи можливість споживачу брати сигарету або сигарету з фільтруючим мундштуком з внутрішньої упаковки через цей отвір. Коли споживач втискує втискну-витяжну стінку, разом з ручкою, в коробку для сигарет, отвір закривається. Коробка для сигарет значно відрізняється від звичайних упаковок з шарнірною кришкою способом, яким їх потрібно відкривати і закривати, а також має такий новий зовнішній вигляд, який може викликати інтерес у споживачів. Більш конкретно, корпус коробки додатково включає в себе V-подібну виїмку на одному бічному краю його верхньої стінки, а втискна-витяжна стінка має лінію згину, що виконана по її центру і яка продовжується в подовжньому напрямку. При витягуванні корпусу коробки, втискна-витяжна стінка вигинається назовні, або згинається гіркою, по лінії згину, утворюючи V-подібну форму, яка направлена в протилежному напрямку відносно виїмки. У цьому випадку, втискна-витяжна стінка утворює ромбічний отвір у взаємодії з виїмкою. З іншого боку, при втискуванні в корпус коробки, втискна-витяжна стінка вигинається всередину, або згинається западиною, по лінії згину, утворюючи V-подібну форму, направлену в тому ж напрямку, що й виїмка. Ручка, переважно, продовжується вздовж: лінії згину по всій довжині втискної-витяжної стінки. Крім того, втискна-витяжна стінка, переважно, має пару трикутних основ на її нижньому кінці. Трикутні основи утворюють продовжувані частини нижньої стінки корпусу коробки, коли втискну-витяжну стін 5 ку витягують з корпусу коробки. Корпус коробки може бути виготовлений з двох частин, а саме, з внутрішнього футляра і зовнішнього футляра. Внутрішній футляр містить внутрішню упаковку таким чином, що верхня поверхня внутрішньої упаковки відкрита, і має втискнувитяжну стінку і ручку. Зовнішній футляр вміщує внутрішній футляр таким чином, що втискнавитяжна стінка і ручка відкриті, і має виїмку в своїй верхній стінці. Переважно, якщо внутрішній і зовнішній футляр сконструйовані таким чином, що коли втискнувитяжну стінку витягують і втискують в корпус коробки, внутрішній футляр може рухатися, разом з втискною-витяжною стінкою, в напрямках витягування і втискування відносно зовнішнього футляра. Даний винахід також забезпечує заготовку для цієї коробки для сигарет і заготовку для внутрішнього футляра. Заготовка для формування коробки для сигарет містить подовжню вісь, задню, нижню і передню панелі для формування задньої, нижньої і передньої стінок коробки, відповідно, причому задня, нижня і передня панелі виконані на одній лінії по подовжній осі, а суміжні панелі розмежовані лінією згину, внутрішній бічний клапан, приєднаний через лінію згину до одного бічного краю задньої панелі, зовнішній бічний клапан, приєднаний через лінію згину до одного бічного краю передньої панелі, розташованої на стороні, ідентичній з внутрішнім бічним клапаном, для формування однієї бічної стінки коробки у взаємодії з внутрішнім бічним клапаном, верхню панель, приєднану через лінію згину до одного краю задньої панелі, розташованого навпроти нижньої панелі, для формування верхньої стінки коробки, причому верхня панель має V-подібну виїмку на своєму бічному краю, розташованому навпроти бічних клапанів, бічний клапан першої половини, приєднаний через лінію згину до протилежного бічного краю задньої панелі, перший клапан ребра, приєднаний через лінію згину до зовнішнього бічного краю бічного клапана першої половини, бічний клапан другої половини, приєднаний через лінію згину до протилежного бічного краю передньої панелі, і другий клапан ребра, приєднаний через лінію згину до зовнішнього бічного краю бічного клапана другої половини, при цьому перший і другий клапани ребра перекривають один одного, щоб утворити ручку, що має форму ребра, а бічні клапани першої і другої половин знаходяться в контакті один з одним по своїх зовнішніх бічних краях, щоб утворити Vподібну втискну-витяжну стінку. Заготовка для формування внутрішнього футляра містить першу секцію для формування втискної-витяжної стінки і ручки, і другу секцію, приєднану через лінію згину до першої секції, для формування секції футляра для вмісту внутрішньої упаковки. Заготовки стануть очевидними з подальшого опису кращого варіанта виготовлення, наведеного у взаємозв'язку з кресленнями, які додаються. Короткий опис креслень Фіг.1 - вигляд в перспективі, що показує закри 92614 6 тий стан коробки для сигарет відповідно до першого варіанта здійснення. Фіг.2 - вигляд в перспективі з частковим вирізом коробки для сигарет згідно з Фіг.1. Фіг.3 показує заготовку для формування коробки для сигарет згідно з Фіг.1. Фіг.4 - вигляд в перспективі, що показує спосіб, яким складають заготовку Фіг.3. Фіг.5 ілюструє складений стан заготівки після стану, показаного на Фіг.4. Фіг.6 ілюструє складений стан заготовки після стану, показаного на Фіг.5. Фіг.7 ілюструє складений стан заготовки після стану, показаного на Фіг.6. Фіг.8 - вигляд в перспективі, що показує відкритий стан коробки для сигарет відповідно до другого варіанта здійснення. Фіг.9 показує заготовку для формування внутрішнього кожуха коробки для сигарет Фіг.8. Фіг.10 ілюструє спосіб складання заготовки згідно з Фіг.9. Фіг.11 ілюструє складений стан заготовки після стану, показаного на Фіг.10. Фіг.12 ілюструє складений стан заготовки після стану, показаного на Фіг.11. Фіг.13 ілюструє складений стан заготовки після стану, показаного на Фіг.12. Фіг.14 показує заготовку для формування зовнішнього кожуха коробки для сигарет на Фіг.8. Кращий варіант здійснення винаходу Фіг.1 і 2 ілюструють коробку для сигарет відповідно до першого варіанта здійснення. Коробка для сигарет включає в себе корпус 2 коробки, близький за формою до прямокутного паралелепіпеда, і внутрішню упаковку, що міститься в корпусі 2 коробки. Внутрішня упаковка включає в себе групу сигарет або сигарет з фільтруючим мундштуком і обгортковий матеріал, що обгортає групу всередині нього. На Фіг.1 і 2, внутрішня упаковка не ілюструється. Коробка для сигарет обгорнена прозорою плівкою (не показана), що має розривну стрічку. Корпус 2 коробки має прямокутну верхню стінку 4, і на одному бічному краю верхньої стінки 4 вирізана V-подібна виїмка 6. Бічна стінка корпусу 2 коробки, виконана на тій же самій стороні, що і виїмка 6, утворена як втискна-витяжна стінка 8. Більш конкретно, втискна-витяжна стінка 8 продовжується по подовжній осі корпусу 2 коробки і містить ручку 10, що має форму ребра, і яка виконана по її центру. Ручка 10 виступає від втискноївитяжної стінки 8 до однієї сторони корпусу 2 коробки і продовжується по всій довжині втискноївитяжної стінки 8. Фіг.1 ілюструє закритий стан корпусу 2 коробки, в якому втискна-витяжна стінка 8 втиснена в корпус 2 коробки. У той час як вона знаходиться в цьому стані, втискна-витяжна стінка 8 сформована подібно до літери V, виступаючи у внутрішню частину корпусу 2 коробки, а ручка 10 розташована в V-подібному просторі, утвореному втискноювитяжною стінкою 8. Відповідно, коли корпус 2 коробки закритий, V-подібний верхній кінець втискної-витяжної стінки 8 відповідає V-подібній виїмці 6, як ясно показано на Фіг.1. А саме, внутрішня 7 упаковка має ширину меншу, ніж ширина корпусу 2 коробки, щоб запасати внутрішній простір, що дозволяє втискувати втискну-витяжну стінку 8 в корпус 2 коробки. Коли споживач витягує втискну-витяжну стінку 8 відносно однієї сторони корпусу 2 коробки за допомогою ручки 10, яка захоплюється між пальцями, втискна-витяжна стінка 8 приймає форму, подібну до літери V, що виступає до зовнішньої сторони корпусу коробки, тобто літері V, яка направлена протилежно виїмці 6, як показано на Фіг.2. Відповідно, V-подібний верхній кінець втискної-витяжної стінки 8 формує ромбічний отвір 12 у взаємодії з V-подібною виїмкою 6, таким чином, відкриваючи корпус 2 коробки. Отже, з корпусу 2 коробки можна витягнути сигарету або сигарету з фільтруючим мундштуком з внутрішньої упаковки через отвір 12. Після цього втискну-витяжну стінку 8 втискують у виїмку 6, після чого втискна-витяжна стінка 8 і виїмка 6 відновлюються до стану, що показаний на Фіг.1, таким чином, що отвір 12 закривається. Як ясно з наведеного вище опису, V-подібна форма втискної-витяжної стінки 8 змінюється на протилежну, коли стінка 8 витягується і втискується. Більш конкретно, коли втискна-витяжна стінка 8 втиснена, стінка 8 сформована подібно зігненій западині V з основою, що має форму ребра ручка 10, яка служить як дно западини. З іншого боку, коли втискна-витяжна стінка 8 витягнена, стінка 8 сформована подібно зігненій гіркою V з основою ручки 10, що служить як вершина гірки. Як показано на Фіг.2, втискна-витяжна стінка 8 додатково включає в себе пару трикутних основ 14 на її нижньому кінці. Трикутні основи 14 з'єднані з відповідними двома сторонами V-подібної втискної-витяжної стінки 8 і виступають до внутрішньої частини корпусу 2 коробки паралельно нижній стінці корпусу 2. Отже, коли втискну-витяжну стінку 8 втискують в корпус 2 коробки, трикутні основи 14 перегинаються через нижню стінку корпусу 2 коробки. З іншого боку, коли втискну-витяжну стінку 8 витягують з корпусу 2 коробки, трикутні основи 14 виступають від корпусу 2 коробки разом з втискною-витяжною стінкою 8 і утворюють продовжувані частини, нижньої стінки корпусу 2 коробки. З вищезазначеною коробкою для сигарет згідно з першим варіантом здійснення, споживач витягує і втискує в корпус 2 коробки втискну-витяжну стінку 8 за допомогою ручки 10, що має форму ребра і яка захоплюється між пальцями, щоб відкривати і закривати корпус 2 коробки. Корпус 2 коробки унікальний відносно способу, яким його потрібно відкривати і закривати, а також втискноївитяжної стінки 8 з ручкою 10, що має форму ребра, яка надає новий зовнішній вигляд коробці для сигарет, стимулюючи споживачів купувати коробку для сигарет згідно з даним винаходом. Коробку для сигарет на Фіг.1 і 2 утворюють за допомогою складування заготовки 16, яка показана на Фіг.3. Фіг.3 зображає внутрішню частину заготовки 16. Заготовка 16 включає в себе панелі і клапани. Суміжні панелі, суміжні клапани і панелі, і їх суміжні клапани розмежовані лініями згину, що позначе 92614 8 ні на Фіг.3 пунктирними лініями. Більш конкретно, заготовка 16 в своєму центрі має задню панель 18. На нижній стороні задньої панелі 18, як видно на Фіг.3, нижня панель 20 і передня панель 22 з'єднані належним чином. На верхній стороні задньої панелі 18, верхня панель 24 і внутрішній передній клапан 26 з'єднані в згаданому порядку. Ці панелі 18, 20, 22 і 24 виконані на одній лінії по подовжній осі заготовки 16 і, відповідно, утворюють задню стінку, нижню стінку, передню стінку і верхню стінку 4 корпусу 2 коробки. Тому V-подібна виїмка 6 вирізана на одному бічному краю верхньої панелі 24, яка повинна утворювати верхню стінку 4. Внутрішній передній клапан 26 служить як зміцнювальний елемент для передньої стінки корпусу 2 коробки. Задня панель 18, нижня панель 20, передня панель 22 і верхня панель 24 з'єднані по їх бічних краях, що протилежні виїмці 6, з внутрішнім бічним клапаном 28, внутрішнім нижнім клапаном 30, зовнішнім бічним клапаном 32 і верхнім торцевим клапаном 34, відповідно. Внутрішній і зовнішній бічні клапани 28 і 32 утворюють одну бічну стінку корпусу 2 коробки, а внутрішній нижній клапан 30 служить як зміцнювальний елемент для нижньої стінки корпусу 2 коробки. Верхній торцевий клапан 34 служить як зміцнювальний елемент для однієї бічної стінки корпусу 2 коробки. Задня і передня панелі 18 і 22 з'єднані по їх іншим бічним краям із зовнішніми бічними клапанами 36, відповідно, а клапани 38 ребра з'єднані з відповідними зовнішніми бічними клапанами 36. Трикутні клапани 40 з'єднані з нижнім краєм верхнього зовнішнього бічного клапана 36 і верхнім краєм нижнього зовнішнього бічного клапана 36, відповідно, як видно на Фіг.3, і продовжуються від їх відповідних клапанів 36 один до одного. Верхній і нижній зовнішні бічні клапани 36 утворюють втискну-витяжну стінку 8, а верхній і нижній клапани 38 ребра утворюють ручку 10. Трикутні клапани 40 складають відповідні трикутні основи 14. На Фіг.3, посилальні позиції І IX, зв'язані з відповідними лініями згину, які зазначені пунктирними лініями, показують процедуру складання заготовки 16. До складання заготовки 16, на заздалегідь визначені ділянки панелей і клапанів накладають клей, і потім внутрішню упаковку IP, зазначену пунктирними лініями, розміщують на задній панелі 18 заготовки 16 і приклеюють до неї. Як ясно показано на Фіг.3, одна бічна поверхня внутрішньої упаковки IP розміщена по лінії згину між задньою панеллю 18 і внутрішнім бічним клапаном 28, а інша бічна поверхня внутрішньої упаковки IP рознесена на заздалегідь визначену відстань від лінії згину між задньою панеллю 18 і зовнішнім бічним клапаном 36. Заготовку 16 в стані, показаному на Фіг.3, потім складають навколо внутрішньої упаковки IP, в порядку, зазначеному посилальними позиціями ІVII, по відповідних лініях згину, таким чином отримуючи проміжний продукт, або коробку для сигарет, показану на Фіг.4. Як ясно з Фіг.4, коробка для сигарет у вигляді проміжного продукту знаходиться в такому стані, що зовнішні бічні клапани 36, які приєднані до задньої і передньої панелей 18 і 22, 9 відповідно, виступають убік від внутрішньої упаковки IP, разом з клапанами 38 ребра і трикутними клапанами 40. Згодом, верхній і нижній трикутні клапани 40 в стані, показаному на Фіг.4, повертають всередину один до одного (див. посилальний позицію VIII на Фіг.3), так, щоб трикутні клапани 40 були розташовані ближче один до одного, як показано на Фіг.5. Верхній і нижній клапани 38 ребра потім згинають западиною (див. посилальну позицію IX на Фіг.3) по відповідних лініях згину, які розмежовують клапани 38 ребра і їх відповідні зовнішні бічні клапани 36. А саме, верхній і нижній клапани 38 ребра згинають так, щоб наблизити їх один до одного. Зігнені таким чином клапани 38 ребра перекриваються і з'єднуються один з одним, утворюючи, таким чином ребра ручки 10. Одночасно з формуванням ручки 10, верхній і нижній зовнішні бічні клапани 36 також повертають всередину (див. посилальну позицію IX на Фіг.3), як показано на Фіг.6, щоб зовнішні бічні клапани 36 утворили втискну-витяжну стінку 8. Потім ручку 10 і втискну-витяжну стінку 8 втискують до внутрішньої упаковки IP, таким чином, отримуючи закриту коробку для сигарет, показану на Фіг.7 (відповідну коробці для сигарет, показаній на Фіг.1). Фіг.8 ілюструє коробку для сигарет згідно з другим варіантом здійснення. Коробка для сигарет на Фіг.8 має корпус коробки з подвійною конструкцією, що містить внутрішній футляр 42 і зовнішній футляр 44. Внутрішній футляр 42 вміщує внутрішню упаковку IP і має вищезазначену ручку 10, яка має форму ребра і втискну-витяжну стінку 8. Ручка 10 має пару трикутних ніжок 10а на своєму нижньому кінці, і ніжки 10а перекривають нижню стінку 43 внутрішнього футляра 42. Трикутні ніжки 10а і нижня стінка 43 будуть описані більш детально нижче. Зовнішній футляр 44 оточує внутрішній футляр 42, за винятком втискної-витяжної стінки 8 і ручки 10, і має V-подібну виїмку 6, вирізану в його верхній стінці 46. Коробку для сигарет згідно з другим варіантом здійснення відкривають і закривають способом, аналогічним способу відкривання і закривання коробки для сигарет згідно з першим варіантом здійснення, і вона також має зовнішній вигляд, подібний зовнішньому вигляду першого варіанту здійснення. Внутрішній футляр 42 утворюють по допомогою складання заготовки 48, показаної на Фіг.9. Заготовка 48 включає в себе панелі і клапани. Суміжні панелі, суміжні клапани і панелі і їх суміжні клапани розмежовані лініями згину, позначеними на Фіг.9 пунктирними лініями. Фіг.9 показує внутрішню частину заготовки 48. Більш конкретно, заготовка 48 розділена на першу і другу секції 50 і 52. Перша секція 50 формує втискну-витяжну стінку 8 і ручку 10, тоді як друга секція 52 формує внутрішній футляр для вмісту внутрішньої упаковки IP. Перша секція 50 має пару центральних панелей 54 в її центрі, і центральні панелі 54 розмежовані одна від одної лінією згину. Верхня центральна панель 54 з'єднана по її верхньому краю, як 92614 10 видно на Фіг.9, з зовнішньою панеллю 56, і нижня центральна панель 54 також з'єднана по її нижньому краю з зовнішньою панеллю 56. Лінія згину, що розмежовує кожну центральну панель 54 від відповідної зовнішньої панелі 56, позначена подвійною пунктирною лінією. Пара центральних панелей 54 утворює ручку 10, яка має форму ребра, а пара зовнішніх панелей 56 утворює втискнувитяжну стінку 8. Додатково, кожна зовнішня панель 56 сполучена із з'єднувальним клапаном 58. Зовнішні панелі 56 і їх відповідні з'єднувальні клапани 58 розмежовані відповідними лініями згину. Відповідно, панелі і клапани першої секції 50 виконані симетрично відносно центральної лінії згину секції 50, як ясно з Фіг.9. Друга секція 52 має нижню панель 60 в своєму центрі, і нижня панель 60 з'єднана по її верхньому і нижньому краях із задньою і передньою панелями 62 і 64, відповідно. Панелі 60, 62 і 64 складають нижню стінку 43, задню стінку і передню стінку внутрішнього футляра 42, відповідно. Як ясно показано на Фіг.9, нижня панель 60 продовжується від задньої і передньої панелей 62 і 64 до першої секції 50 і з'єднана з парою центральних панелей 54 першої секції 50. А саме, частина нижньої панелі 60, яка продовжується, служить як поперечне звуження 60n, що здійснює з'єднання між першою і другою секціями 50 і 52. Пара центральних панелей 54 має габаритну ширину W1 (відстань між двома подвійними пунктирними лініями), рівну ширині W2 поперечного звуження 60n. Задня панель 62 з'єднана, по її бічному краю, розташованому навпроти першої секції 50, з бічною панеллю 66 і додатково із зв'язуючим клапаном 68. Бічна панель 66 формує бічну стінку внутрішнього футляра 42, а з'єднувальний клапан 68 використовується для з'єднання бічної панелі 66 з передньою панеллю 64. Кордон між першою секцією 50 і поперечним звуженням 60n визначений лінією 70 згину, яка має форму випрямленої V, що направлена до поперечного звуження 60n. Також, поперечне звуження 60n має лінію 72 згину, яка має свою вершину, яка прилягає до вершини лінії 70 згину, і яка має форму букви V, направленої протилежно лінії 70 згину. Відповідно, поперечне звуження 60n має дві трикутні ділянки 74, розмежовані між лініями 70 і 72 згину і які формують вищезазначені трикутні ніжки 10а (див. Фіг.8). У зв'язку з складанням заготовки 48, кожна з одинарних пунктирних ліній на Фіг.9 вказує лінію згину для згинання гіркою, а кожна з подвійних пунктирних ліній вказує лінію згину для згинання западиною. Також, раніше, ніж складати заготовку 48, на заздалегідь визначені ділянки на внутрішній частині заготовки 48 накладають клей. Складання заготовки 48 починають від поперечного звуження 60n нижньої панелі 60 другої секції 52 і першої секції 50. Більш конкретно, поперечне звуження 60n згинають гіркою по V-подібній лінії 72 згину, і одночасно з цим, першу секцію 50 згинають западиною по V-подібний лінії 70 згину. Внаслідок згинання гіркою і западиною, перша секція 50 підіймається вертикально відносно дру 11 гої секції 52 з парою трикутних ділянок 74, що перекривають поперечне звуження 60n, таким чином, утворюючи вищезазначену пару трикутних ніжок 10а. Також, в той же самий час, коли перша секція 50 вертикально підіймається, першу секцію 50 згинають гіркою по лінії згину між парою центральних панелей 54 таким чином, щоб дві центральні панелі 54 перекривали одна одну. Складені таким чином центральні панелі 54 приклеюють одна до одної так, щоб утворити вищезазначену ручку 10, і на цій стадії, ручка 10 продовжується вгору від трикутних ніжок 10а, як показана на Фіг.10. У цей час, кожну з пар зовнішніх панелей 56, що забезпечені з'єднувальним клапаном 58, згинають назовні так, щоб вони розташовувалися з обох сторін від ручки 10. Згодом, як показано на Фіг.11, внутрішню упаковку IP розміщують на нижній панелі 60 таким чином, що нижня поверхня внутрішньої упаковки IP знаходиться в контакті з нижньою панеллю 60. Задню панель 62, бічну панель 66 і з'єднувальний клапан 68 потім послідовно складають навколо внутрішньої упаковки IP, а передню панель 64 згинають до внутрішньої упаковки IP і перегинають через з'єднувальний клапан 68. Передню, панель 64 і з'єднувальний клапан 68 приклеюють один до одного. На цій стадії, внутрішня упаковка IP оточена, за винятком її верхньої поверхні, панелями і клапанами першої і другої секцій 50 і 52. Потім, як показано на Фіг.12, пару з'єднувальних клапанів 58 першої секції 50 згинають гіркою до внутрішньої упаковки IP по відповідних лініях згину між з'єднувальними клапанами 58 і їх відповідними зовнішніми клапанами 56. У той же самий час, коли ці з'єднувальні клапани 58 згинають гіркою, зовнішні панелі 56 індивідуально згинають западиною по відповідних лініях згину між зовнішніми панелями 56 і їх відповідними центральними панелями 54. У результаті, пара з'єднувальних клапанів 58, відповідно, перекриває задню і передню панелі 62 і 64, які вже зігнені, як показано на Фіг.13, і зігнені западиною зовнішні панелі 56 утворюють V-подібну втискну-витяжну стінку 8, таким чином, завершуючи утворення внутрішнього футляра 42. Тут потрібно зазначити, що пару з'єднувальних клапанів 58 не приклеюють до відповідних задньої і передньої панелей 62 і 64. Таким чином, оскільки з'єднувальні клапани 58 зафіксовані, втискування і витягування втискної-витяжної стінки 8 примушує внутрішню оболонку 42 рухатися назад і уперед, разом з внутрішньою упаковкою IP, по з'єднувальним клапанам 58. Фіг.14 показує заготовку 76 для формування зовнішнього футляра 44. Заготовка 76 також включає в себе панелі і клапани. Суміжні панелі, суміжні клапани і панелі і їх суміжні клапани розмежовані лініями згину, які позначені на кресленні пунктирними лініями. Більш конкретно, заготовка 76 має задню панель 78, до одного бічного краю якої послідовно приєднані бічна панель 80 і передня панель 82. Також, верхня панель 84 з'єднана з верхнім краєм задньої панелі 78. Верхня панель 84 має виїмку 6, 92614 12 вирізану на її одному бічному краю, розташованому навпроти бічної панелі 80, і має верхній торцевий клапан 86, сполучений з її іншим бічним краєм. Додатково, з'єднувальний клапан 88 сполучений з верхнім краєм верхньої панелі 84. Задня панель 78 також з'єднана по її нижньому краю з нижньою панеллю 90. Нижня панель 90 має нижній торцевий клапан 92 і з'єднувальний клапан 94. Заготовку 76 на Фіг.14 складають навколо вищезазначеного внутрішнього футляра 42, щоб утворити коробку для сигарет, показану на Фіг.8. До складання заготовки 76, на заздалегідь визначені ділянки внутрішньої частинки заготовки 76 накладають клей. Спочатку, як показано на Фіг.14, внутрішній футляр 42 вміщують на задню панель 78. У цей час, внутрішній футляр 42 розміщують таким чином, щоб втискна-витяжна стінка 8 розташовувалася на тій же самій стороні, що і виїмка 6, і відповідний з'єднувальний клапан 58 внутрішньої оболонки 42 перегинають і приклеюють до задньої панелі 78. Після цього, верхню панель 84 згинають до верхньої поверхні внутрішньої упаковки IP, що міститься у внутрішньому футлярі 42, і перегинають через неї. Також, в той же самий час, коли згинають верхню панель 84, нижню панель 90 згинають до нижньої стінки (нижньої панелі 60) внутрішнього футляра 42 і перегинають через неї. Потім, верхній і нижній торцеві клапани 86 і 92 індивідуально згинають до відповідної бічної стінки (бічної панелі 66) внутрішнього футляра 42, і перегинають через неї. Додатково, з'єднувальні клапани 88 і 94 згинають до передньої стінки (передньої панелі 64) внутрішнього футляра 42 і перегинають через неї. Потім бічну панель 80 згинають до відповідної бічної стінки внутрішнього футляра 42 і перегинають через неї. Отже, клапани 86 і 92 розташовуються між бічною стінкою внутрішнього футляра 42 і бічною панеллю 80. Додатково, передню панель 82 згинають до передньої стінки внутрішнього футляра 42 і перегинають через неї. Відповідно, клапани 88 і 94 розташовуються між внутрішнім футляром 42 і передньою панеллю 82. Клапани 88 і 94 приклеюють до передньої панелі 82, а передню панель 82 приклеюють до іншого з'єднувального клапана 58 внутрішнього футляра 42, після чого формування зовнішнього футляра 44, а саме, коробки для сигарет, показаної на Фіг.8, завершено. Внутрішній футляр 42 прикріплений до зовнішнього футляра 44 тільки парою з'єднувальних клапанів 58. Відповідно, коли споживач витягує втискну-витяжну стінку 8 зовнішнього футляра 44 за допомогою ручки 10, яка захоплюється між пальцями, втискна-витяжна стінка 8 деформується в опуклу назовні форму V, як показано на Фіг.8, таким чином, утворюючи ромбічний отвір 12 у взаємодії з виїмкою 6 зовнішнього футляра 44. Коли втискну-витяжну стінку 8 витягують назовні, внутрішній футляр 42, разом з внутрішньою упаковкою IP, переміщується відносно зовнішнього футляра 44. Отже, частина нижньої стінки внутрі 13 шнього футляра 42, тобто, поперечне звуження 60n нижньої панелі 60, виступає із зовнішнього футляра 44. З іншого боку, коли втискну-витяжну стінку 8 втискують в зовнішній футляр 44, виїмка 6 зовнішнього футляра 44 закривається, і внутрішній футляр 42 стає повністю заглибленим в зовнішньому 92614 14 футлярі 44, разом з втискною-витяжною стінкою 8 і ручкою 10. Щоб полегшити процес згинання заготовки 48 по лініях 70 і 72 згину, кожній з ліній 70 і 72 згину можна утворювати у вигляді ряду перфорацій, замість звичайно використовуваної звичайно лінії заглиблення. 15 92614 16 17 Комп’ютерна верстка Л. Ціхановська 92614 Підписне 18 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
