Швидкісний ракетний катер

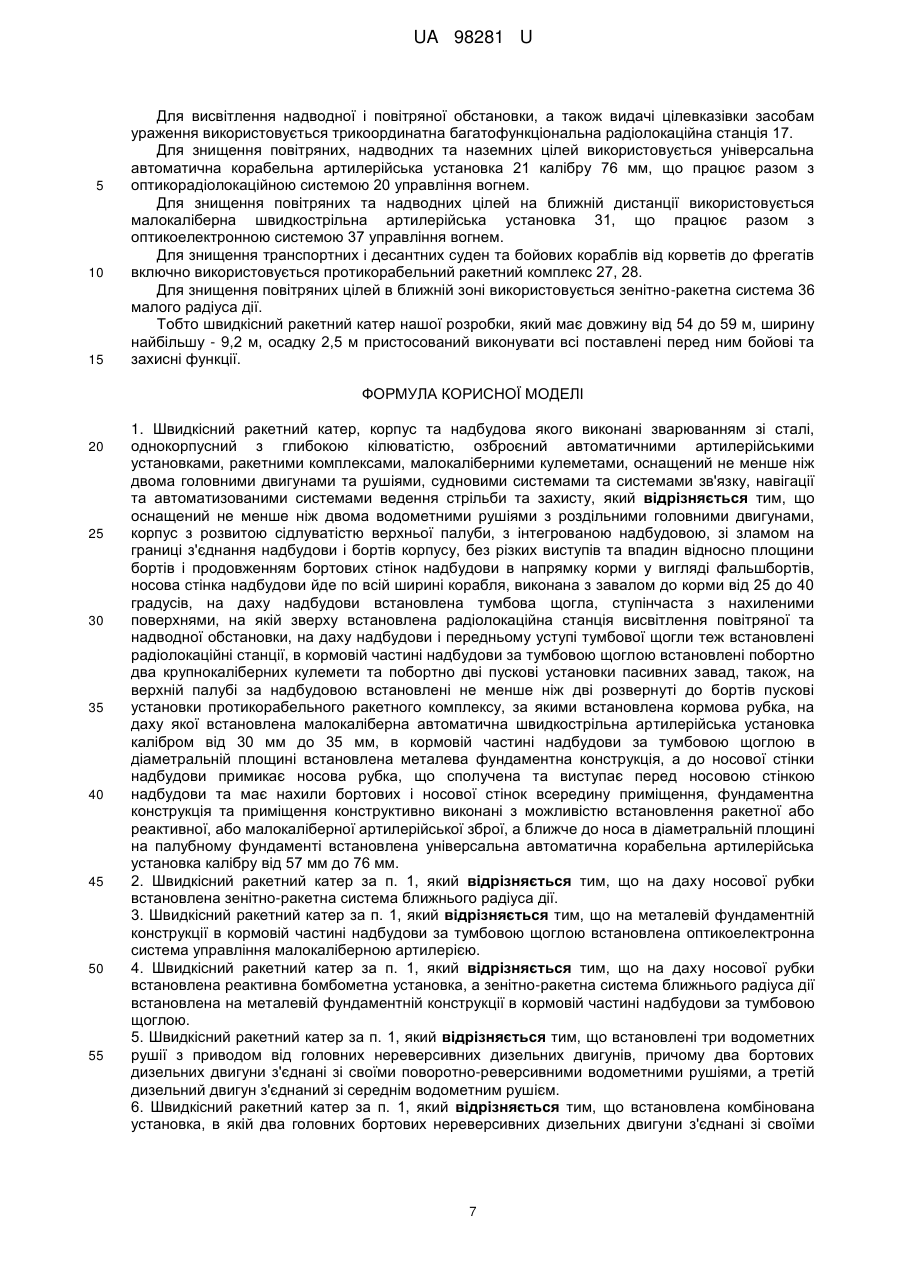

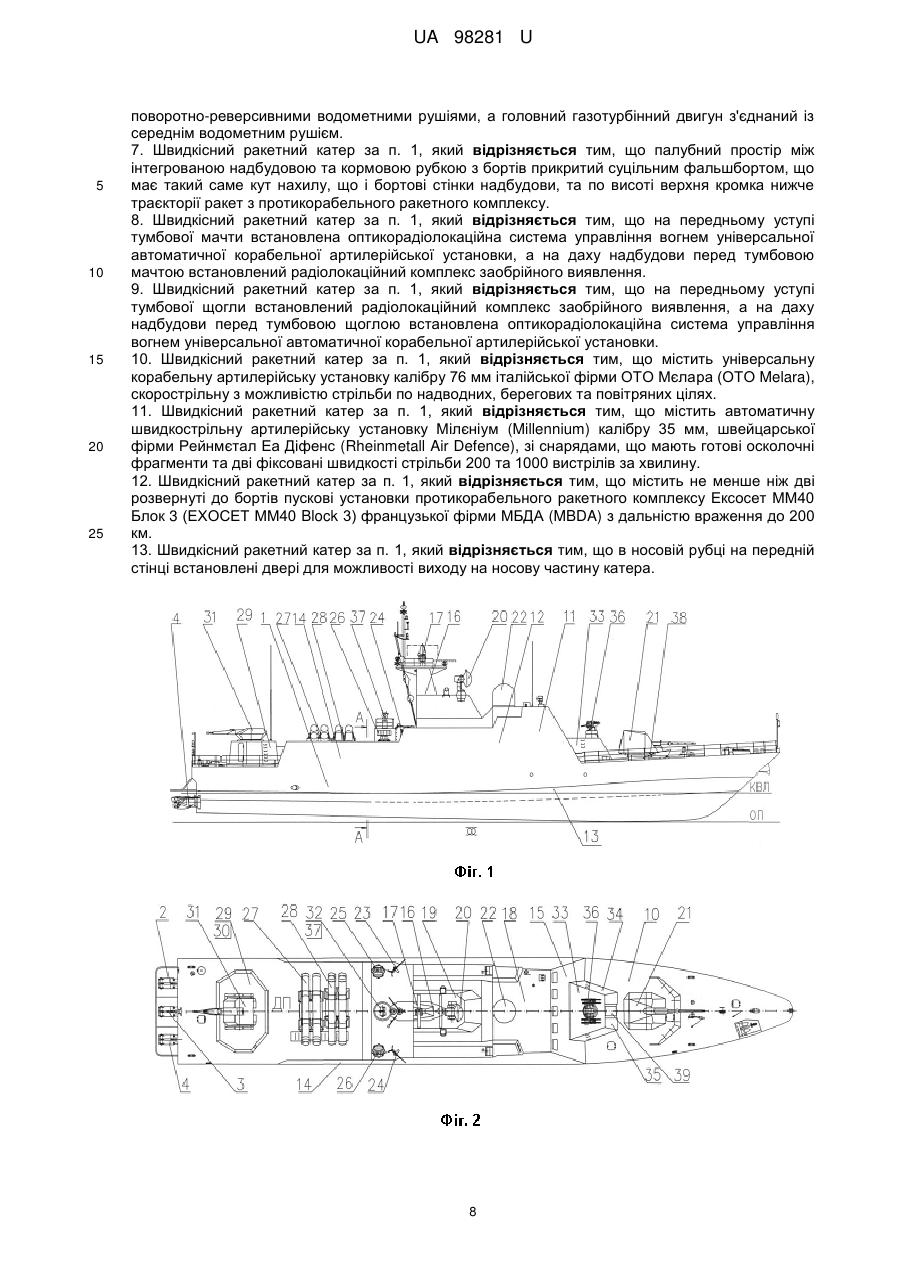

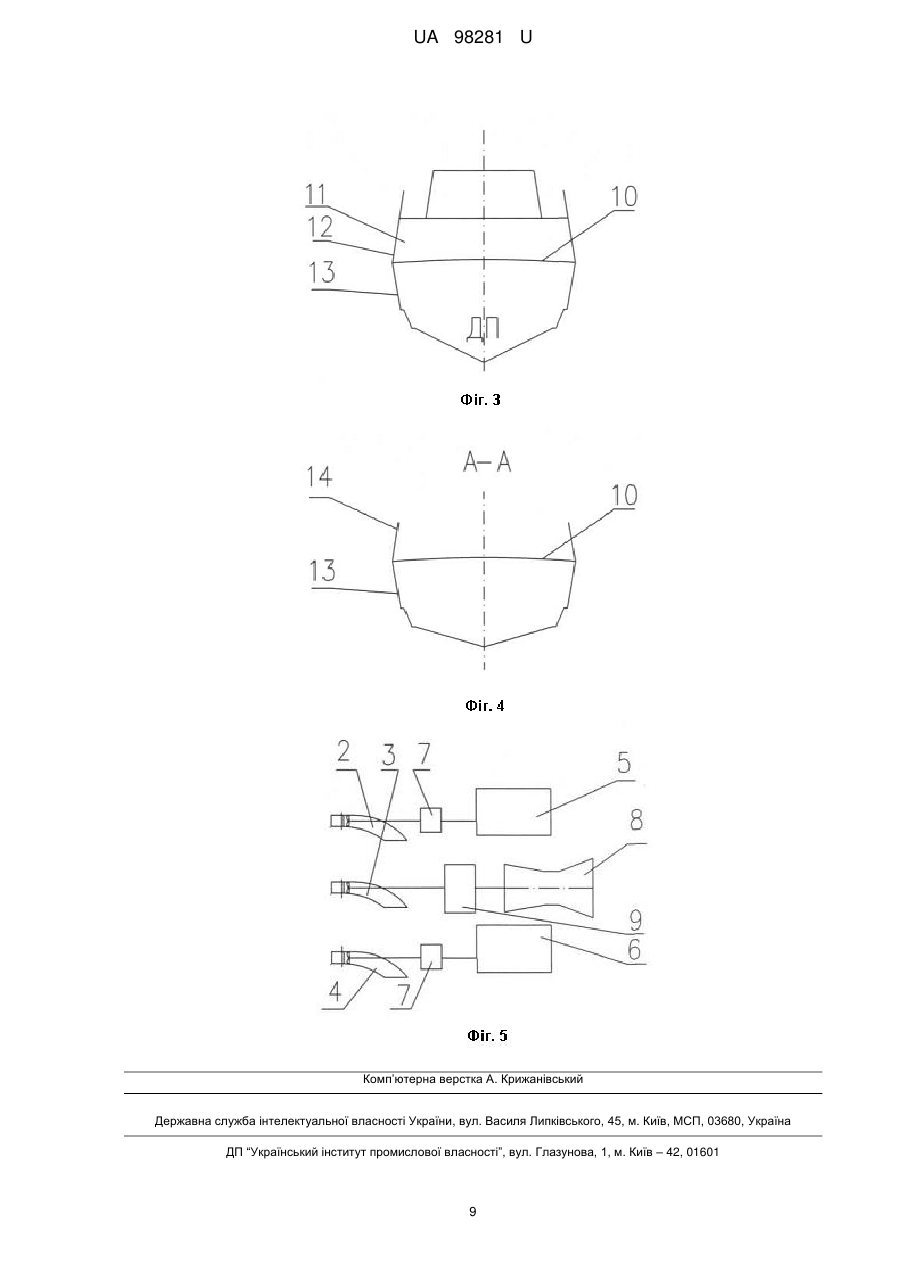

Реферат: Швидкісний ракетний катер, корпус та надбудова якого виконані зварюванням зі сталі, однокорпусний з глибокою кілюватістю, озброєний автоматичними артилерійськими установками, ракетними комплексами, малокаліберними кулеметами, оснащений не менше ніж двома головними двигунами та рушіями, судновими системами та системами зв'язку, навігації та автоматизованими системами ведення стрільби та захисту. Катер оснащений не менше ніж двома водометними рушіями з роздільними головними двигунами, корпус з розвитою сідлуватістю верхньої палуби, з інтегрованою надбудовою, зі зламом на границі з'єднання надбудови і бортів корпусу, без різких виступів та впадин відносно площини бортів і продовженням бортових стінок надбудови в напрямку корми у вигляді фальшбортів. UA 98281 U (54) ШВИДКІСНИЙ РАКЕТНИЙ КАТЕР UA 98281 U UA 98281 U 5 10 15 20 25 30 35 40 45 50 55 60 Технічне рішення належить до суднобудування, конкретно створення бойових катерів. Відомі широко розрекламовані та описані як розробником ЦМКБ "Алмаз", так і спеціалістами в Інтернеті, наприклад адреса http://www.almaz-kb.com/rus/catalogue/12418.php серія ракетних катерів проекту 1241, шифр "Молнія" (Молния), які призначені для знищення бойових кораблів, транспортів і десантних засобів супротивника, посилення протиповітряної оборони груп кораблів, транспортів, ракетних і торпедних катерів від засобів повітряного нападу, прикриття цих груп від атак легких сил супротивника. Корпус ракетного катера - гладкопалубний, виконаний зі сталі, має невелику сідлуватість і комбіновані обводи. Водонепроникними переборками розділений на дев'ять відсіків. Надбудови катера (за винятком газовідбійників) виготовлені з легких сплавів. Головні механізми розташовуються у двох суміжних відсіках у кормовій частині корпуса. Головні розміри ракетного катера: довжина корпуса - 56,1 м, найбільша ширина - 10,2 м. Осадка по корпусу - 2,5 м (2,3 м для катерів проекту 1241РЭ), по гвинтах при повній осадці - 4,15 м. Водотоннажність у різних модифікацій проекту трохи різниться, але лежить у межах 500 тонн. Висота борту на міделі 5,31 м. Перші катери проекту оснащувалися двоваловою газо-газотурбінною енергетичною установкою, що включає дві форсажні турбіни М-70 потужністю по 12000 к.с. кожна, дві маршові турбіни типу М-75 потужністю по 5000 к.с. і чотири редуктори. Головні двигуни працюють кожний на свій гребний гвинт фіксованого кроку. Максимальна швидкість - 42 вузла, економічна - 13 вузлів. Дальність плавання: на повному ходу - 760 морських міль, економічним ходом - 1400 морських міль. Енергетична установка модифікації ракетних катерів проекту 12411М - двовалова дизельгазотурбінна. Вона складається із двох форсажних турбін типу М-70 потужністю по 12000 к. с. і двох маршових дизельних агрегатів М-510 потужністю 4000 к. с (кожний з дизельних агрегатів складається з дизеля М-504 із двошвидкісним редуктором і гідротрансформатора). Головні двигуни працюють кожний на свій гребний гвинт фіксованого кроку. Швидкість максимальна - 41 вузол, економічна - 14 вузлів. Дальність плавання: 36-вузловим ходом - 400 морських міль, економічним ходом - 1600 морських міль, 12-вузловим ходом - 2400 морських міль. На катері установлено два дизель-генератори ДГ-200 потужністю по 200 кВт і один дизельгенератор ДГР-75 потужністю 100 кВт. Загальнокорабельні пристрої: кермовий пристрій, два гвинти фіксованого кроку, швартовний, якірний і буксирний пристрої. Рятувальні пристрої на катерах проекту 1241 представлені п'ятьма рятувальними плотами. До складу озброєння катерів входило чотири крилаті протикорабельні ракети П-15 "Терміт" (Термит), деякі з катерів були озброєні аналогічним числом протикорабельних ракет П-270 "Москіт" (Москит) у трубчастих контейнерах, розміщених у двох спарених пускових установках КТ-152. Ракети розміщені побортно на верхній палубі, у двох спарених, що ненаводяться, нестабілізованих, неброньованих, неамортизованих стартових пускових установках контейнерного типу і мають постійний кут підйому, а їх осі розташовані ще й під кутом до діаметральної площини катера. Як зенітне озброєння встановлений зенітно-ракетний комплекс (ЗРК) близької самооборони "Стрєла-3" (Стрела-3) (боєкомплект - 16 ракет). ЗРК розміщений на кормі і являє собою стабілізовану морську тумбову установку із чотирма напрямними для зенітних ракет. Артилерія ракетних катерів проекту 1241 представлена однією одноствольною автоматичною артилерійською установкою (АУ) баштового типу АК-176, калібру 76 мм, розташованою в носовій частині верхньої палуби. Боєзапас АУ - 316 снарядів. Башта АУ виготовлена з алюмінієво-магнієвого сплаву АМг-61 товщиною 4 мм. На кормовій надбудові катера для боротьби з протикорабельними ракетами розміщено дві шестиствольні АУ калібру 30 мм АК-630М із двома стрічковими магазинами на 2000 патронів і запасною стрічкою в 1000 патронів. Вага АУ без боєзапасу становить 1,85 т. Дальність стрільби - 4000 м. У нормативному режимі стрільба ведеться 4-5 чергами по 20-25 пострілів, починаючи із граничної дальності, на дистанції найбільш ефективного вогню вогонь ведеться чергами по 400 пострілів з перервою між чергами в 3-5 секунд. Радіолокаційний комплекс і системи цілевказівки: Активне і пасивне виявлення цілей, забезпечення виробітку й видачі цілевказівки, розв'язання навігаційних завдань і керування спільними бойовими діями на кораблях проекту 1241 ведеться радіотехнічною комплексною системою (радіолокаційним комплексом) "Моноліт" (Монолит), розміщеної на даху ходової рубки під циліндропівсферичним обтічником антени активного каналу. На надбудові катеру у районі щогли розміщена радіолокаційна станція (РЛС) керування артилерійським вогнем МР-123/176 "Вимпел" (Вымпел). 1 UA 98281 U 5 10 15 20 25 30 35 40 45 50 55 60 Катер озброєний системою радіоелектронної боротьби "Вимпел-Р2" (Вымпел-Р2), що забезпечує постановку активних радіоелектронних перешкод. Також катер оснащений двома шістнадцятиствольними дистанційно керованими пусковими установками ПК-16 для постановки пасивних перешкод, що ведуть стрільбу 82-мм снарядами з дипольними відбійниками або тепловими пастками. Боєзапас - 128 82-мм снарядів. Пускові установки ПК-16 розміщуються побортно в кормовій частині верхньої палуби. Також можлива установка на катерах до чотирьох пускових установок ПК-10, для чого зарезервовані фундаменти в кормовій частині корабля (у районі повітряно-вентиляційних шахт між надбудовою й батареєю АУ АК-630М), а також фундаменти, розташовані між ходовою рубкою і артилерійською установкою АК-176. Ракетний катер обладнаний системою державного розпізнавання, представленою станцією "Пароль-3" (Пароль-3). Антенні пости розміщені побортно на реях щогли нижче від РЛС "Вимпел". Недоліками відомого катера є те, що він не пристосований до швидкісного плавання на мілководді з невідомим донним рельєфом, водотоннажність дозволяє нести достатній комплект зброї по типах та потужності, але те, що гвинти заглиблені на 4,15 метра і виступають не менше метра за днище, не дозволяє безпечне швидке переміщення на мілководді, а ще обмежує можливості маневрування на малих швидкостях у вузьких протоках і при швартуванні; низька кулестійкість рубки, контейнерів з протикорабельними ракетами, які ще й незахищені, так як встановлені вздовж бортових стінок рубки, що може спричинити потрапляння води всередину пускових контейнерів, коли їх кришки відкриті, тобто маємо нераціональне розташування озброєння та незахищеність. Найбільш близькими по конструкції та озброєнню і призначенню є катера проектів 10410 і 10412, розроблені Центральним морським конструкторським бюро "Алмаз" ще в бувшому СРСР, і будівництво цих прикордонних сторожових катерів, добре відомих у світі за назвою "Светляк" (Светляк). Оптимальні обводи корпуса в комбінації з автоматизованою дизельною установкою дозволяють одержати простий і економічний в експлуатації корабель, що має високу швидкість повного ходу - понад 30 вузлів й дальність плавання економічним ходом 2200 миль. Наявність на його озброєнні високоефективних артилерійських систем калібру 76,2 мм і 30 мм дають йому перевагу перед аналогічними по водотоннажності кораблями. Призначення катерів різноманітно: недопущення порушень державного кордону; контроль дотримання іноземними судами економічної зони, забезпечення охорони природних ресурсів у її межах; охорона прибережних комунікацій і штучних споруджень, захист судів від нападу диверсантів-терористів; відбиття збройного нападу повітряного й підводного супротивника підводних човнів і плавців. Головна енергетична установка складається з трьох високооборотних реверсивних дизелів, що працюють кожний на свій гребний вал. Електроенергетична система корабля - три дизельгенератори, що виробляють змінний трифазний струм напругою 380 Вольт, частотою 50 герц. На кораблі встановлене все необхідне штурманське устаткування, що забезпечує керування кораблем, обчислення його шляху й забезпечення навігаційних параметрів. Для зв'язку з береговими базами, кораблями й авіацією встановлений комплекс апаратури, що забезпечує зв'язок у короткохвильових, ультракороткохвильових діапазонах у телеграфному і телефонному режимах. Передбачена система внутрішньокорабельного гучномовного зв'язку й трансляції. Корпус і надбудова виконані звареними. Як основний матеріал використана низьколегована сталь. Для виготовлення надбудови, платформи, частково поперечних переборок і легких вигородок застосований алюмінієво-магнієвий сплав. Захист корпуса від корозії забезпечується системою автономного регульованого катодного захисту. Для стрільби по повітряних, надводних і берегових цілях на кораблі встановлені: автоматичні артилерійські установки АК176М калібром 76 мм, боєзапас - 152 снаряда; АК-630М калібром 30 мм, боєзапас - 3000 снарядів; система керування стрільбою РЛС МР-123-02 (режими - автоматичний і резервний). Для АК-176М, крім того, можливо місцеве ручне керування від пристрою ДО221А и ВД221 в артилерійській установці. Корабель має в оснащенні 16 комплектів переносних зенітних ракетних комплексів (ПЗРК) типу "Ігла" (Игла). Пост оператора для стрільби ПЗРК обладнаний тумбою й підспинником. На кораблі є 2 комплекти торпедних апаратів ОТА-40А-2 з одним комплектом системи керування СУ-406, а також протидиверсійне озброєння: гранатомети МРГ-1 або ДП-64-1 комплект. Або артилерійське: АК-306М калібром 30 мм - 2 установки, боєзапас - 2000 снарядів на кожну (+ 1000 снарядів запасу); система керування стрільбою СП-521 "Ракурс" (Ракурс) 2 UA 98281 U 5 10 15 20 25 30 35 40 45 50 55 забезпечує автоматичний супровід цілі й керування стрільбою Для дистанційного напівавтоматичного керування стрільбою встановлено 2 комплекти приладів "Колонка-219-1" (Колонка-219-1). На катері по бортах встановлені два комплекти тумбових кулеметних установок калібру 14,5 мм - боєзапас 5000 патронів на кожну. Довжина катера 49 м, ширина 9,2 м, осадка по корпусу 2,5 м, водотоннажність повна 375 т, максимальна швидкість 30 вузлів, економічна швидкість 13 вузлів, на якій дальність плавання 2200 міль. Дані приведені за матеріалами офіційного сайту СФ "Алмаз": www.almaz.spb.ru. Загальними суттєвими ознаками є те, що швидкісний ракетний катер, корпус та надбудова якого виконані зварюванням зі сталі, однокорпусний з глибокою кілюватістю, озброєний автоматичними артилерійськими установками, ракетними комплексами, малокаліберними кулеметами, оснащений не менше ніж двома головними двигунами та рушіями, судновими системами та системами зв'язку, навігації та автоматизованими системами ведення стрільби та захисту. Недоліками відомого катера є те, що він не пристосований до швидкісного плавання на мілководді з невідомим донним рельєфом, мала водотоннажність не дозволяє нести достатній комплект зброї по типах та потужності, а підвищення водотоннажності приведе до зниження маневрових та швидкісних характеристик катера. Задачею є створення бойового катера, пристосованого для плавання на мілководді та оснащеного достатнім комплектом зброї за призначенням, що має оптимальне розташування, для можливості знищення бойових кораблів та катерів різних класів, навіть корветів та фрегатів. Суттєвими ознаками є те, що швидкісний ракетний катер, корпус та надбудова якого виконані зварюванням зі сталі, однокорпусний з глибокою кілюватістю, озброєний автоматичними артилерійськими установками, ракетними комплексами, малокаліберними кулеметами, оснащений не менше ніж двома головними двигунами та рушіями, судновими системами та системами зв'язку, навігації та автоматизованими системами ведення стрільби та захисту. Причому швидкісний ракетний катер оснащений не менше ніж двома водометними рушіями з роздільними головними двигунами, корпус з розвитою сідлуватістю верхньої палуби, з інтегрованою надбудовою, зі зламом на границі з'єднання надбудови і бортів корпусу, без різких виступів та впадин відносно площини бортів і продовженням бортових стінок надбудови в напрямку корми у вигляді фальшбортів, носова стінка надбудови йде по всій ширині корабля, виконана з завалом до корми від 25 до 40 градусів, на даху надбудови встановлена тумбова щогла, ступінчаста з нахиленими поверхнями, на якій зверху встановлена радіолокаційна станція висвітлення повітряної та надводної обстановки, на даху надбудови і передньому уступі тумбової щогли теж встановлені радіолокаційні станції, в кормовій частині надбудови за тумбовою щоглою встановлені побортно два крупнокаліберних кулемети та побортно дві пускові установки пасивних завад, також, на верхній палубі за надбудовою встановлені не менше ніж дві розвернуті до бортів пускові установки протикорабельного ракетного комплексу, за якими встановлена кормова рубка, на даху якої встановлена малокаліберна автоматична швидкострільна артилерійська установка калібром від 30 мм до 35 мм, в кормовій частині надбудови за тумбовою щоглою в діаметральній площині встановлена металева фундаментна конструкція, а до носової стінки надбудови примикає носова рубка, що сполучена та виступає перед носовою стінкою надбудови, та має нахили бортових і носової стінок всередину приміщення, фундаментна конструкція та приміщення конструктивно виконані з можливістю встановлення ракетної або реактивної, або малокаліберної артилерійської зброї, а ближче до носа в діаметральній площині на палубному фундаменті встановлена універсальна автоматична корабельна артилерійська установка калібру від 57 мм до 76 мм. На даху носової рубки встановлена зенітно-ракетна система ближнього радіуса дії. На металевій фундаментній конструкції в кормовій частині надбудови за тумбовою щоглою встановлена оптикоелектронна система управління малокаліберною артилерією. На даху носової рубки встановлена реактивна бомбометна установка, а зенітно-ракетна система ближнього радіуса дії встановлена на металевій фундаментній конструкції в кормовій частині надбудови за тумбовою щоглою. Встановлені три водометних рушії з приводом від головних нереверсивних дизельних двигунів, причому два бортових дизельних двигуни з'єднані зі своїми поворотно-реверсивними водометними рушіями, а третій дизельний двигун з'єднаний зі середнім водометним рушієм, або встановлена комбінована установка, в якій два головних бортових нереверсивних 3 UA 98281 U 5 10 15 20 25 30 35 40 45 50 55 дизельних двигуни з'єднані зі своїми поворотно-реверсивними водометними рушіями, а головний газотурбінний двигун з'єднаний зі середнім водометним рушієм. Палубний простір між інтегрованою надбудовою та кормовою рубкою з бортів прикритий суцільним фальшбортом, що має такий саме кут нахилу, що і бортові стінки надбудови, та по висоті верхня кромка нижче траєкторії ракет з протикорабельного ракетного комплексу. На передньому уступі тумбової щогли встановлена оптикорадіолокаційна система управління вогнем універсальної автоматичної корабельної артилерійської установки, а на даху надбудови перед тумбовою щоглою встановлений радіолокаційний комплекс заобрійного виявлення, або на передньому уступі тумбової щогли встановлений радіолокаційний комплекс заобрійного виявлення, а на даху надбудови перед тумбовою щоглою встановлена оптикорадіолокаційна система управління вогнем універсальної автоматичної корабельної артилерійської установки. Містить універсальну корабельну артилерійську установку калібру 76 італійської фірми ОТО Мєлара (ОТО Melara), скорострільну з можливістю стрільби по надводних, берегових та повітряних цілях. Містить автоматичну швидкострільну артилерійську установку Мілєніум (Millennium) калібру 35 мм, швейцарської фірми Рейнмєтал Еа Діфенс (Rheinmetall Air Defence), зі снарядами, що мають готові осколочні фрагменти та дві фіксовані швидкості стрільби 200 та 1000 вистрілів за хвилину. Містить не менше ніж дві розвернуті до бортів пускові установки протикорабельного ракетного комплексу Ексосет ММ40 Блок 3 (ЕХОСЕТ ММ40 Block 3) французької фірми МБДА (MBDA) з дальністю враження до 200 км. В носовій рубці на передній стінці встановлені двері для можливості виходу на носову частину катера. Відмітними суттєвими ознаками, дійсними у всіх випадках, є те, що швидкісний ракетний катер оснащений не менше ніж двома водометними рушіями з роздільними головними двигунами, корпус з розвитою сідлуватістю верхньої палуби, з інтегрованою надбудовою, зі зламом на границі з'єднання надбудови і бортів корпусу, без різких виступів та впадин відносно площини бортів і продовженням бортових стінок надбудови в напрямку корми у вигляді фальшбортів, носова стінка надбудови йде по всій ширині корабля, виконана з завалом до корми від 25 до 40 градусів, на даху надбудови встановлена тумбова щогла, ступінчаста з нахиленими поверхнями, на якій зверху встановлена радіолокаційна станція висвітлення повітряної та надводної обстановки, на даху надбудови і передньому уступі тумбової щогли теж встановлені радіолокаційні станції, в кормовій частині надбудови за тумбовою щоглою встановлені побортно два крупнокаліберних кулемети та побортно дві пускові установки пасивних завад, також, на верхній палубі за надбудовою встановлені не менше ніж дві розвернуті до бортів пускові установки протикорабельного ракетного комплексу, за якими встановлена кормова рубка, на даху якої встановлена малокаліберна автоматична швидкострільна артилерійська установка калібром від 30 мм до 35 мм, в кормовій частині надбудови за тумбовою щоглою в діаметральній площині встановлена металева фундаментна конструкція, а до носової стінки надбудови примикає носова рубка, що сполучена та виступає перед носовою стінкою надбудови та має нахили бортових і носової стінок всередину приміщення, фундаментна конструкція та приміщення конструктивно виконані з можливістю встановлення ракетної або реактивної, або малокаліберної артилерійської зброї, а ближче до носа в діаметральній площині на палубному фундаменті встановлена універсальна автоматична корабельна артилерійська установка калібру від 57 мм до 76 мм. Відмітними суттєвими ознаками, дійсними в окремих випадках є те, що на даху носової рубки встановлена зенітно-ракетна система ближнього радіуса дії. На металевій фундаментній конструкції в кормовій частині надбудови за тумбовою щоглою встановлена оптикоелектронна система управління малокаліберною артилерією. На даху носової рубки встановлена реактивна бомбометна установка, а зенітно-ракетна система ближнього радіуса дії встановлена на металевій фундаментній конструкції в кормовій частині надбудови за тумбовою щоглою. Встановлені три водометних рушії з приводом від головних нереверсивних дизельних двигунів, причому два бортових дизельних двигуни з'єднані зі своїми поворотно-реверсивними водометними рушіями, а третій дизельний двигун з'єднаний зі середнім водометним рушієм, або встановлена комбінована установка, в якій два головних бортових нереверсивних дизельних двигуни з'єднані зі своїми поворотно-реверсивними водометними рушіями, а головний газотурбінний двигун з'єднаний зі середнім водометним рушієм. 4 UA 98281 U 5 10 15 20 25 30 35 40 45 50 55 Палубний простір між інтегрованою надбудовою та кормовою рубкою з бортів прикритий суцільним фальшбортом, що має такий саме кут нахилу, що і бортові стінки надбудови, та по висоті верхня кромка нижче траєкторії ракет з протикорабельного ракетного комплексу. На передньому уступі тумбової щогли встановлена оптикорадіолокаційна система управління вогнем універсальної автоматичної корабельної артилерійської установки, а на даху надбудови перед тумбовою щоглою встановлений радіолокаційний комплекс заобрійного виявлення, або на передньому уступі тумбової щогли встановлений радіолокаційний комплекс заобрійного виявлення, а на даху надбудови перед тумбовою щоглою встановлена оптикорадіолокаційна система управління вогнем універсальної автоматичної корабельної артилерійської установки. Містить універсальну корабельну артилерійську установку калібру 76 італійської фірми ОТО Мєлара (ОТО Melara), скорострільну з можливістю стрільби по надводних, берегових та повітряних цілях. Містить автоматичну швидкострільну артилерійську установку Мілєніум (Millennium) калібру 35 мм, швейцарської фірми Рейнмєтал Еа Діфенс (Rheimnetall Air Defence), зі снарядами, що мають готові осколочні фрагменти та дві фіксованих швидкості стрільби 200 та 1000 вистрілів за хвилину. Містить не менше ніж дві розвернуті до бортів пускові установки протикорабельного ракетного комплексу Ексосет ММ40 Блок 3 (ЕХОСЕТ ММ40 Block 3) французької фірми МБДА (MBDA) з дальністю враження до 200 км. В носовій рубці на передній стінці встановлені двері для можливості виходу на носову частину катера. Завдяки тому, що швидкісний ракетний катер оснащений не менше ніж двома водометними рушіями з роздільними головними двигунами, він пристосований для плавання на мілководді. Те, що корпус з розвитою сідлуватістю верхньої палуби, з інтегрованою надбудовою, зі зламом на границі з'єднання надбудови і бортів корпусу, без різких виступів та впадин відносно площини бортів і продовженням бортових стінок надбудови в напрямку корми у вигляді фальшбортів, носова стінка надбудови йде по всій ширині корабля, виконана з завалом до корми від 25 до 40 градусів, на даху надбудови встановлена тумбова щогла, ступінчаста з нахиленими поверхнями, на якій зверху встановлена радіолокаційна станція висвітлення повітряної та надводної обстановки, на даху надбудови і передньому уступі тумбової щогли теж встановлені радіолокаційні станції, в кормовій частині надбудови за тумбовою щоглою встановлені побортно два крупнокаліберних кулемети та побортно дві пускові установки пасивних завад, також, на верхній палубі за надбудовою встановлені не менше ніж дві розвернуті до бортів пускові установки протикорабельного ракетного комплексу, за якими встановлена кормова рубка, на даху якої встановлена малокаліберна автоматична швидкострільна артилерійська установка калібром від 30 мм до 35 мм, в кормовій частині надбудови за тумбовою щоглою в діаметральній площині встановлена металева фундаментна конструкція, а до носової стінки надбудови примикає носова рубка, що сполучена та виступає перед носовою стінкою надбудови та має нахили бортових і носової стінок всередину приміщення, металева фундаментна конструкція та приміщення конструктивно виконані з можливістю встановлення ракетної або реактивної, або малокаліберної артилерійської зброї, а ближче до носа, в діаметральній площині на палубному фундаменті, встановлена універсальна автоматична корабельна артилерійська установка калібру від 57 мм до 76 мм, забезпечує оптимальне розташування достатнього комплекту зброї за призначенням, що надає можливість знищення бойових кораблів та катерів різних класів, навіть корветів та фрегатів. На фіг. 1 зображений вид з правого борту на швидкісний ракетний катер; На фіг. 2 зображений вид зверху на швидкісний ракетний катер; На фіг. 3 зображений поперечний переріз в районі міделя; На фіг. 4 зображений поперечний переріз А-А; На фіг. 5 схематично зображена головна енергетична установка. На фігурах використані загальноприйняті в суднобудуванні скорочення термінів КВЛ конструктивна ватерлінія, ДП - діаметральна площа, ОП - основна площина. Згідно з заявленим, однокорпусний з глибокою кілюватістю швидкісний ракетний катер, корпус 1 якого виконаний зварюванням зі сталі, оснащений трьома водометними рушіями 2, 3, 4 з роздільними головними двигунами, як найбільш швидкий варіант є комбінована установка, показана на схемі фіг. 5, в якій два бортових дизелі 5 та 6 з'єднані через однакові редуктори 7 зі своїми водометними рушіями 2 та 4, а газотурбінний двигун 8 з'єднаний через редуктор 9 зі середнім водометним рушієм 3. 5 UA 98281 U 5 10 15 20 25 30 35 40 45 50 55 60 Корпус має розвиту сідлуватість верхньої палуби 10, з інтегрованою надбудовою 11, зі зламом на границі з'єднання стінки 12 надбудови 11 і бортів 13 корпусу 1, без різких виступів та впадин відносно площини бортів і продовженням стінок надбудови в корму у вигляді фальшбортів 14, носова стінка 15 надбудови йде по всій ширині верхньої палуби корабля, виконана з завалом до корми 30 градусів, на даху 18 надбудови встановлена тумбова щогла 16, ступінчаста з нахиленими поверхнями, на якій зверху встановлена трикоординатна радіолокаційна станція 17, на даху 18 надбудови і передньому уступі 19 тумбової щогли встановлені радіолокаційні станції, причому, можливо, в окремих випадках, коли на передньому уступі 19 тумбової щогли 16 встановлена оптикорадіолокаційна система 20 управління вогнем універсальної автоматичної корабельної артилерійської установки 21, а на даху 18 надбудови 11 перед тумбовою щоглою 16 встановлений радіолокаційний комплекс 22 заобрійного виявлення (що й показано на фіг. 1 та фіг. 2), або на передньому уступі тумбової щогли встановлений радіолокаційний комплекс 22 заобрійного виявлення, а на даху 18 надбудови перед тумбовою щоглою 16 встановлена оптикорадіолокаційна система 20 управління вогнем універсальної автоматичної корабельної артилерійської установки 21. В кормовій частині надбудови 11 за тумбовою щоглою 16 встановлені побортно два крупнокаліберних кулемети 23 та 24 та побортно дві пускові установки 25 та 26 пасивних завад, також, на верхній палубі 10 за надбудовою 11 показані встановлені, як найбільш потужні, по дві спарені розвернуті до своїх бортів пускові установки 27 та 28 протикорабельного ракетного комплексу Ексосет ММ40 Блок 3 (ЕХОСЕТ ММ40 Block 3) французької фірми МБДА (MBDA) з дальністю враження до 200 км. В світі є інші аналогічні установки, але ми демонструємо одну з них придатну для катера. Далі в корму катера встановлена кормова рубка 29, на даху 30 якої встановлена автоматична швидкострільна артилерійська установка 31 Мілєніум (Millennium) калібру 35 мм швейцарської фірми Рейнмєтал Еа Діфенс (Rheinmetall Air Defence), зі снарядами, що мають готові осколочні фрагменти та дві фіксованих швидкості стрільби 200 та 1000 вистрілів за хвилину. В кормовій частині надбудови за тумбовою щоглою 16 в діаметральній площині встановлена металева фундаментна конструкція 32, а до носової стінки 15 надбудови 11 примикає носова рубка 33, що сполучена та виступає перед носовою стінкою надбудови та має нахили бортових 34 і носової 35 стінок всередину приміщення. Металева фундаментна конструкція 32 та носова рубка 33 конструктивно виконані з можливістю встановлення ракетної або реактивної, або малокаліберної артилерійської зброї та елементів наведення. Докладніше цю конструкцію не розкриваємо, так як це не є предметом корисної моделі, але фахівцям зрозуміло, які конструктивні елементи потрібні для встановлення зброї, навіть уніфіковані для різного озброєння. Як приклад комплектації демонструємо, що на даху носової рубки 33 встановлена зенітноракетна система 36 ближнього радіуса дії, також можливий випадок встановлення іншого озброєння, передбаченого залежними пунктами формули, а на металевій фундаментній конструкції 32 в кормовій частині надбудови за тумбовою щоглою встановлена оптикоелектронна система 37 управління малокаліберною артилерією. Ближче до носа, перед носовою рубкою 33 в діаметральній площині (ДП) на палубному фундаменті 38 встановлена універсальна автоматична корабельна артилерійська установка 21 калібру 76 італійської фірми ОТО Мєлара (ОТО Melara), скорострільна з можливістю стрільби по надводних, берегових та повітряних цілях. Те що палубний простір між інтегрованою надбудовою та кормовою рубкою 29 з бортів прикритий суцільним фальшбортом 14, що має такий саме кут нахилу, що і бортові стінки 12 надбудови 11, та по висоті верхня кромка фальшборту 14 нижче траєкторії ракет з протикорабельного ракетного комплексу 27 та 28, що підвищує захищеність та зменшує радіолокаційну помітність катера. В носовій рубці на передній стінці встановлені двері 39 для можливості виходу на носову частину корабля. Швидкісний ракетний катер забезпечений судновими системами та системами зв'язку, навігації, але це не є предметом корисної моделі, тому не описано. В роботі швидкісний ракетний катер на максимальній швидкості наздоганяє порушників або переміщується в необхідну зону на всіх трьох головних двигунах, при необхідності різкої зміни курсу, або переміщенні в вузьких протоках поворотно-реверсивні водометні рушії або розвертаються під кутом до ДП, або в максимумі, бортові водометні рушії 2 та 4 працюють з різними режимами потужності. Зброя використовується по призначенню, в залежності від мети, цілі або іншої ситуації. 6 UA 98281 U 5 10 15 Для висвітлення надводної і повітряної обстановки, а також видачі цілевказівки засобам ураження використовується трикоординатна багатофункціональна радіолокаційна станція 17. Для знищення повітряних, надводних та наземних цілей використовується універсальна автоматична корабельна артилерійська установка 21 калібру 76 мм, що працює разом з оптикорадіолокаційною системою 20 управління вогнем. Для знищення повітряних та надводних цілей на ближній дистанції використовується малокаліберна швидкострільна артилерійська установка 31, що працює разом з оптикоелектронною системою 37 управління вогнем. Для знищення транспортних і десантних суден та бойових кораблів від корветів до фрегатів включно використовується протикорабельний ракетний комплекс 27, 28. Для знищення повітряних цілей в ближній зоні використовується зенітно-ракетна система 36 малого радіуса дії. Тобто швидкісний ракетний катер нашої розробки, який має довжину від 54 до 59 м, ширину найбільшу - 9,2 м, осадку 2,5 м пристосований виконувати всі поставлені перед ним бойові та захисні функції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 40 45 50 55 1. Швидкісний ракетний катер, корпус та надбудова якого виконані зварюванням зі сталі, однокорпусний з глибокою кілюватістю, озброєний автоматичними артилерійськими установками, ракетними комплексами, малокаліберними кулеметами, оснащений не менше ніж двома головними двигунами та рушіями, судновими системами та системами зв'язку, навігації та автоматизованими системами ведення стрільби та захисту, який відрізняється тим, що оснащений не менше ніж двома водометними рушіями з роздільними головними двигунами, корпус з розвитою сідлуватістю верхньої палуби, з інтегрованою надбудовою, зі зламом на границі з'єднання надбудови і бортів корпусу, без різких виступів та впадин відносно площини бортів і продовженням бортових стінок надбудови в напрямку корми у вигляді фальшбортів, носова стінка надбудови йде по всій ширині корабля, виконана з завалом до корми від 25 до 40 градусів, на даху надбудови встановлена тумбова щогла, ступінчаста з нахиленими поверхнями, на якій зверху встановлена радіолокаційна станція висвітлення повітряної та надводної обстановки, на даху надбудови і передньому уступі тумбової щогли теж встановлені радіолокаційні станції, в кормовій частині надбудови за тумбовою щоглою встановлені побортно два крупнокаліберних кулемети та побортно дві пускові установки пасивних завад, також, на верхній палубі за надбудовою встановлені не менше ніж дві розвернуті до бортів пускові установки протикорабельного ракетного комплексу, за якими встановлена кормова рубка, на даху якої встановлена малокаліберна автоматична швидкострільна артилерійська установка калібром від 30 мм до 35 мм, в кормовій частині надбудови за тумбовою щоглою в діаметральній площині встановлена металева фундаментна конструкція, а до носової стінки надбудови примикає носова рубка, що сполучена та виступає перед носовою стінкою надбудови та має нахили бортових і носової стінок всередину приміщення, фундаментна конструкція та приміщення конструктивно виконані з можливістю встановлення ракетної або реактивної, або малокаліберної артилерійської зброї, а ближче до носа в діаметральній площині на палубному фундаменті встановлена універсальна автоматична корабельна артилерійська установка калібру від 57 мм до 76 мм. 2. Швидкісний ракетний катер за п. 1, який відрізняється тим, що на даху носової рубки встановлена зенітно-ракетна система ближнього радіуса дії. 3. Швидкісний ракетний катер за п. 1, який відрізняється тим, що на металевій фундаментній конструкції в кормовій частині надбудови за тумбовою щоглою встановлена оптикоелектронна система управління малокаліберною артилерією. 4. Швидкісний ракетний катер за п. 1, який відрізняється тим, що на даху носової рубки встановлена реактивна бомбометна установка, а зенітно-ракетна система ближнього радіуса дії встановлена на металевій фундаментній конструкції в кормовій частині надбудови за тумбовою щоглою. 5. Швидкісний ракетний катер за п. 1, який відрізняється тим, що встановлені три водометних рушії з приводом від головних нереверсивних дизельних двигунів, причому два бортових дизельних двигуни з'єднані зі своїми поворотно-реверсивними водометними рушіями, а третій дизельний двигун з'єднаний зі середнім водометним рушієм. 6. Швидкісний ракетний катер за п. 1, який відрізняється тим, що встановлена комбінована установка, в якій два головних бортових нереверсивних дизельних двигуни з'єднані зі своїми 7 UA 98281 U 5 10 15 20 25 поворотно-реверсивними водометними рушіями, а головний газотурбінний двигун з'єднаний із середнім водометним рушієм. 7. Швидкісний ракетний катер за п. 1, який відрізняється тим, що палубний простір між інтегрованою надбудовою та кормовою рубкою з бортів прикритий суцільним фальшбортом, що має такий саме кут нахилу, що і бортові стінки надбудови, та по висоті верхня кромка нижче траєкторії ракет з протикорабельного ракетного комплексу. 8. Швидкісний ракетний катер за п. 1, який відрізняється тим, що на передньому уступі тумбової мачти встановлена оптикорадіолокаційна система управління вогнем універсальної автоматичної корабельної артилерійської установки, а на даху надбудови перед тумбовою мачтою встановлений радіолокаційний комплекс заобрійного виявлення. 9. Швидкісний ракетний катер за п. 1, який відрізняється тим, що на передньому уступі тумбової щогли встановлений радіолокаційний комплекс заобрійного виявлення, а на даху надбудови перед тумбовою щоглою встановлена оптикорадіолокаційна система управління вогнем універсальної автоматичної корабельної артилерійської установки. 10. Швидкісний ракетний катер за п. 1, який відрізняється тим, що містить універсальну корабельну артилерійську установку калібру 76 мм італійської фірми ОТО Мєлара (ОТО Melara), скорострільну з можливістю стрільби по надводних, берегових та повітряних цілях. 11. Швидкісний ракетний катер за п. 1, який відрізняється тим, що містить автоматичну швидкострільну артилерійську установку Мілєніум (Millennium) калібру 35 мм, швейцарської фірми Рейнмєтал Еа Діфенс (Rheinmetall Air Defence), зі снарядами, що мають готові осколочні фрагменти та дві фіксовані швидкості стрільби 200 та 1000 вистрілів за хвилину. 12. Швидкісний ракетний катер за п. 1, який відрізняється тим, що містить не менше ніж дві розвернуті до бортів пускові установки протикорабельного ракетного комплексу Ексосет ММ40 Блок 3 (ЕХОСЕТ ММ40 Block 3) французької фірми МБДА (MBDA) з дальністю враження до 200 км. 13. Швидкісний ракетний катер за п. 1, який відрізняється тим, що в носовій рубці на передній стінці встановлені двері для можливості виходу на носову частину катера. 8 UA 98281 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
