Фрактальний водний термінал a-fractalsaqua-63

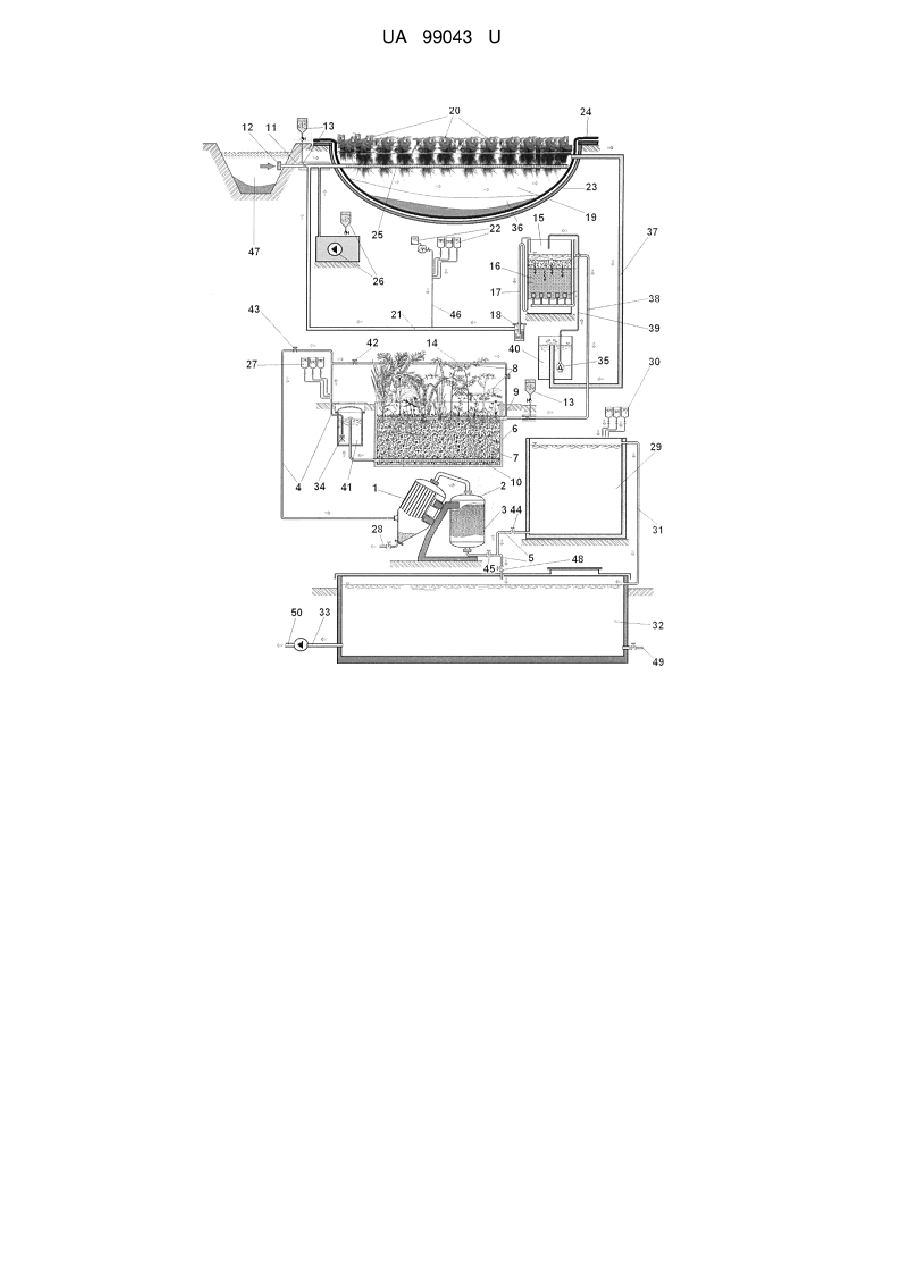

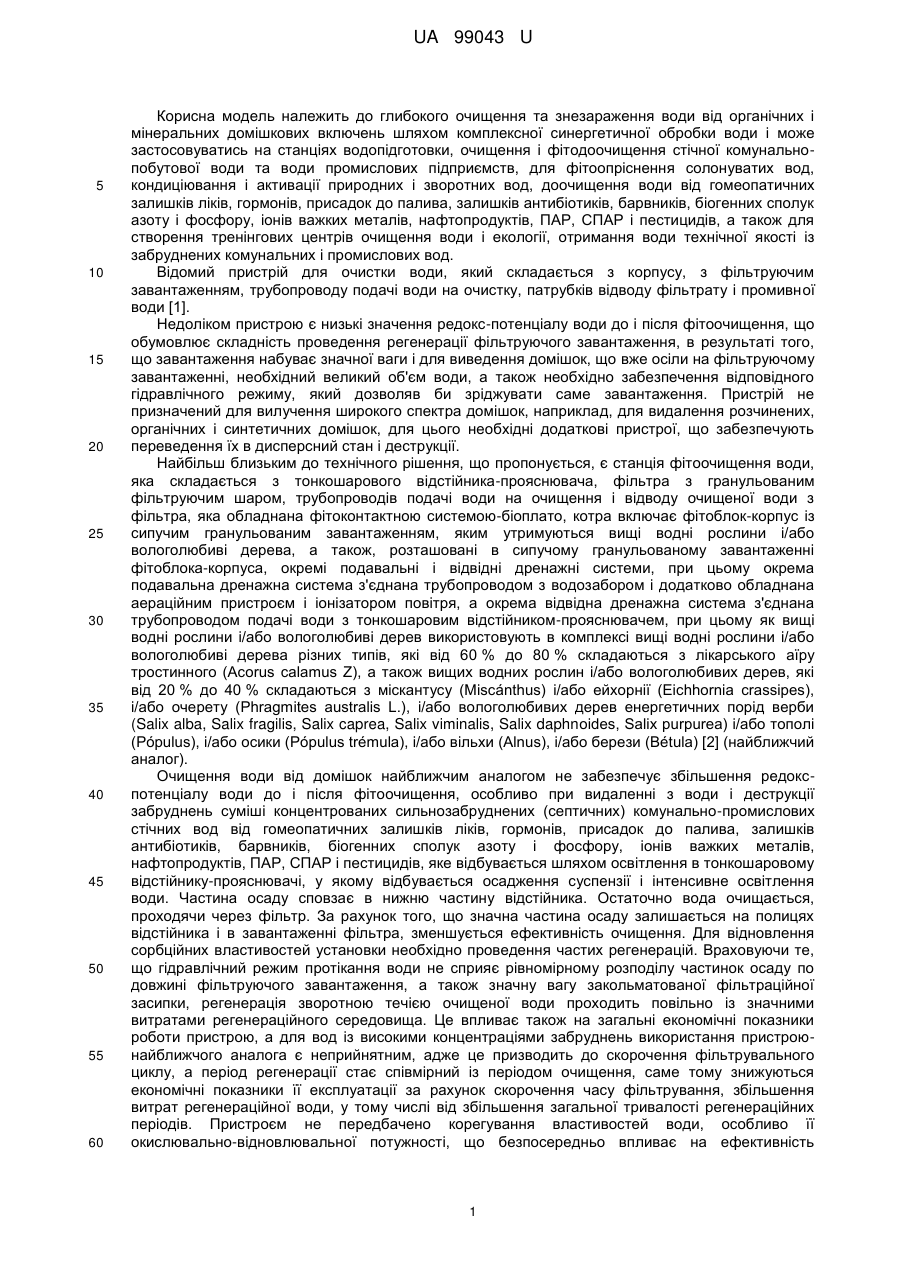

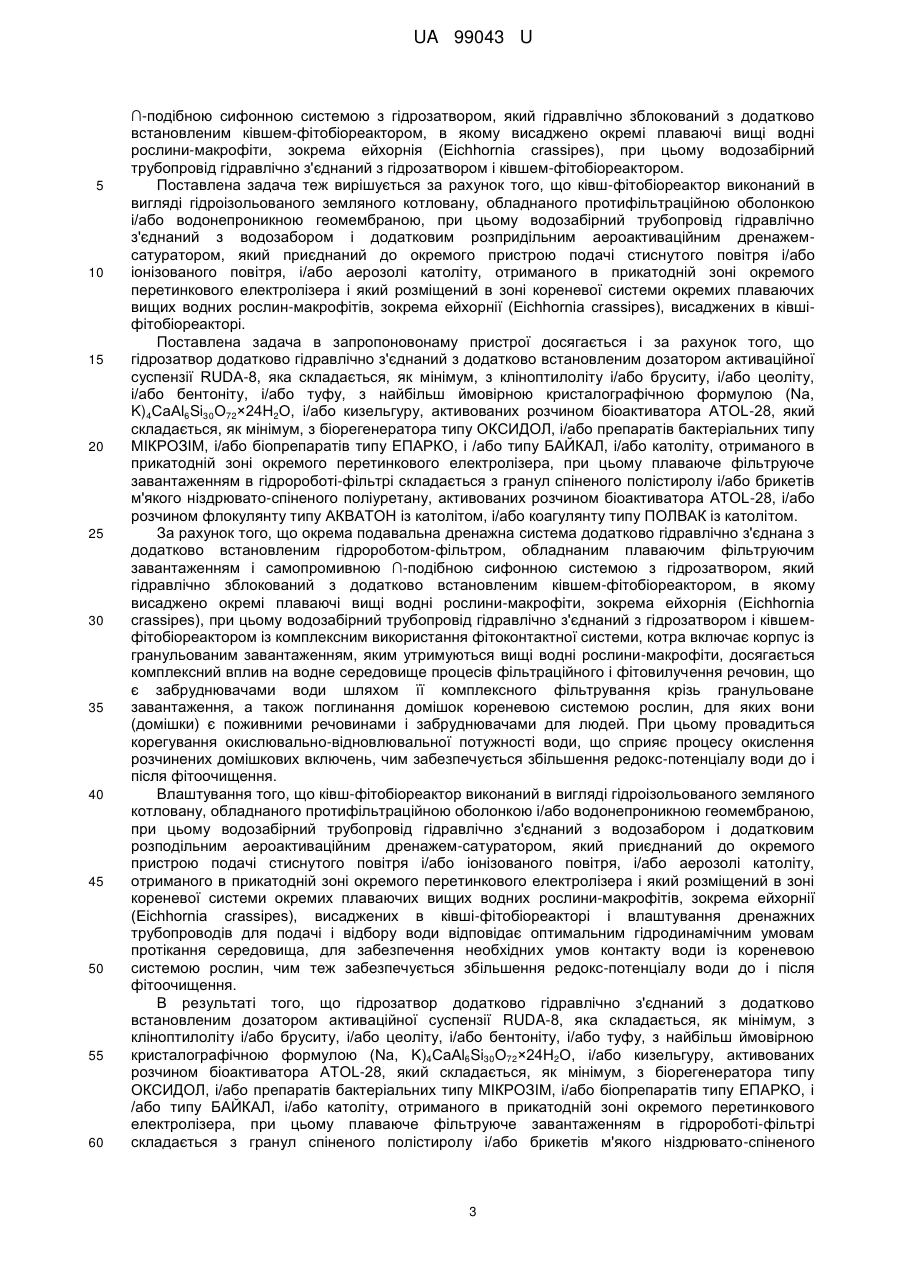

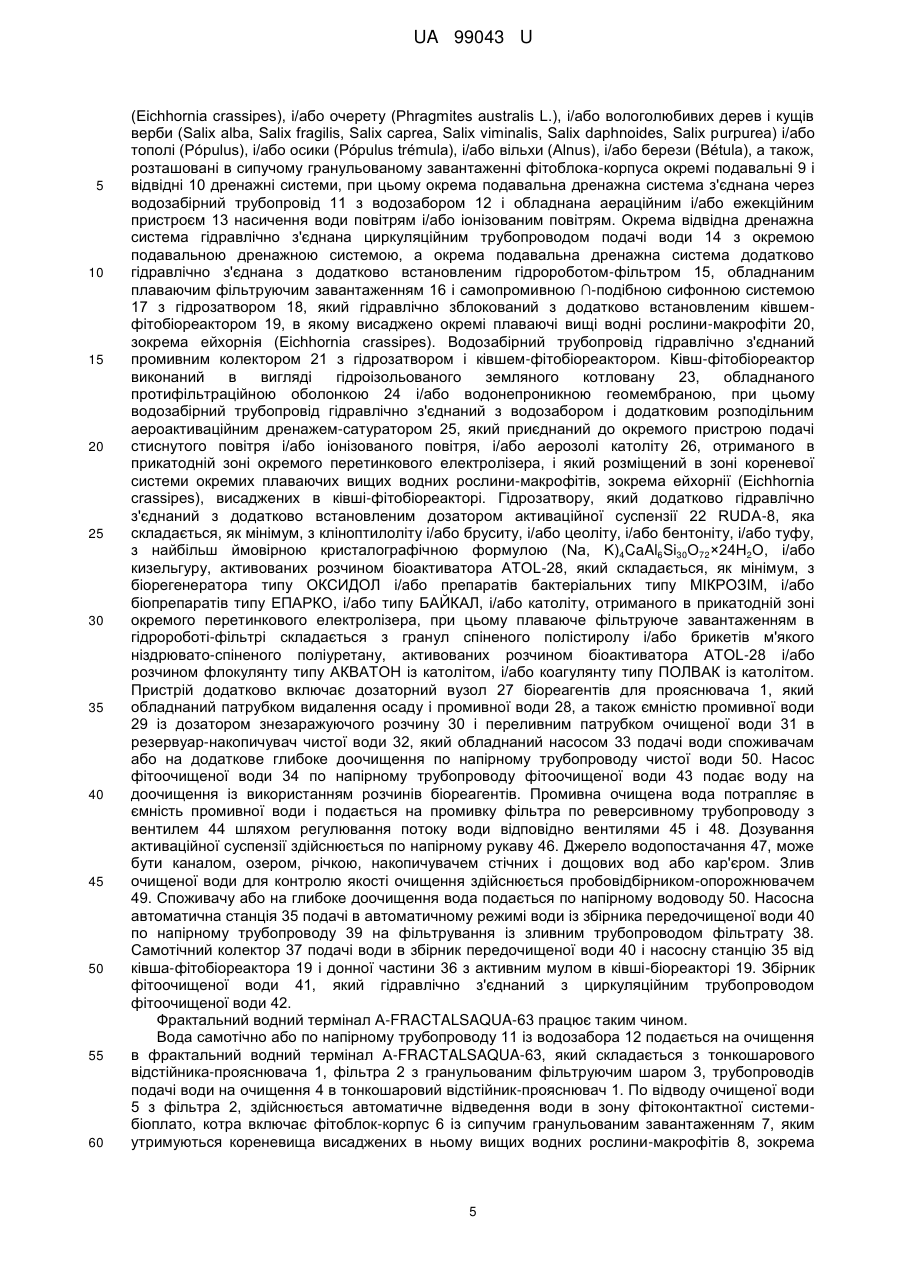

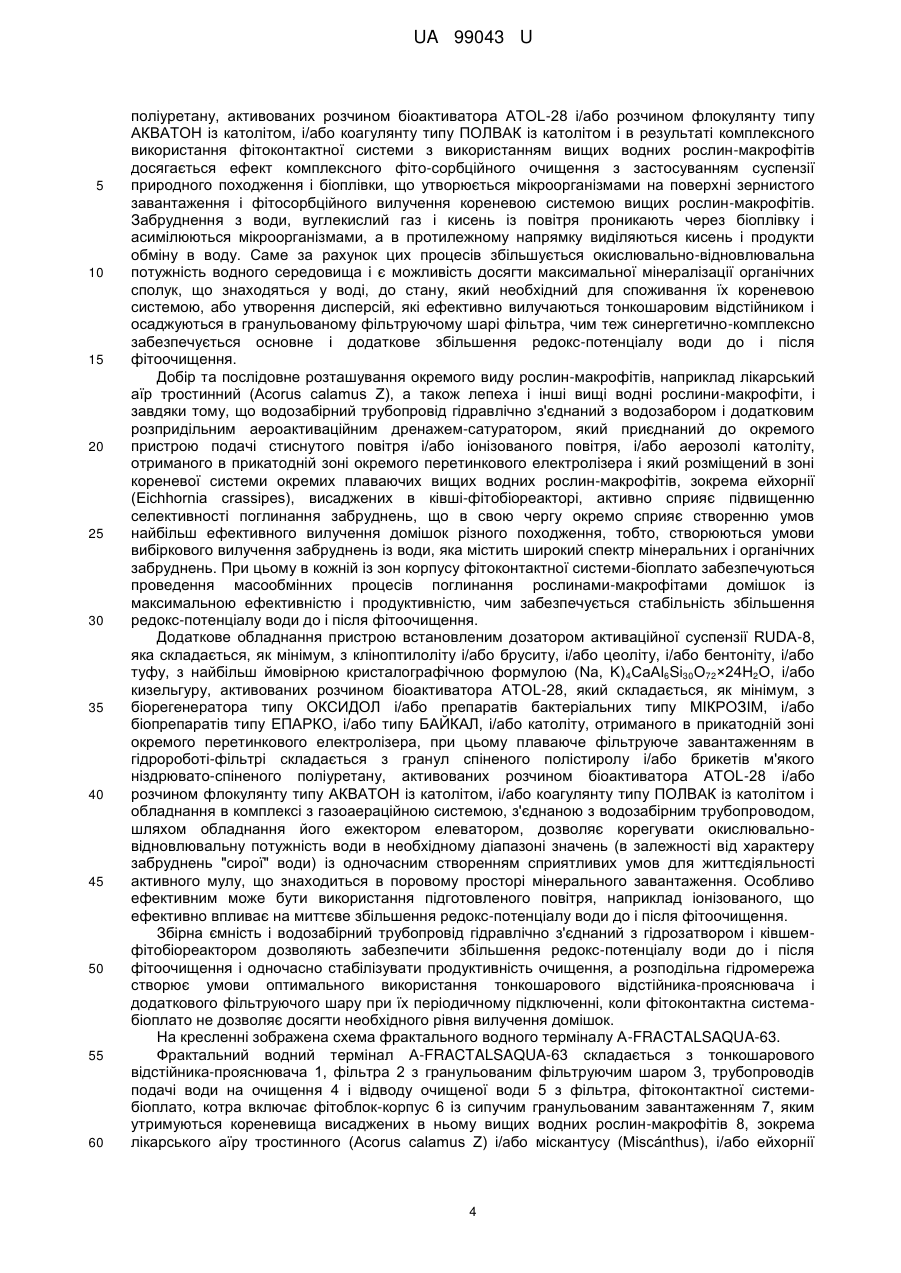

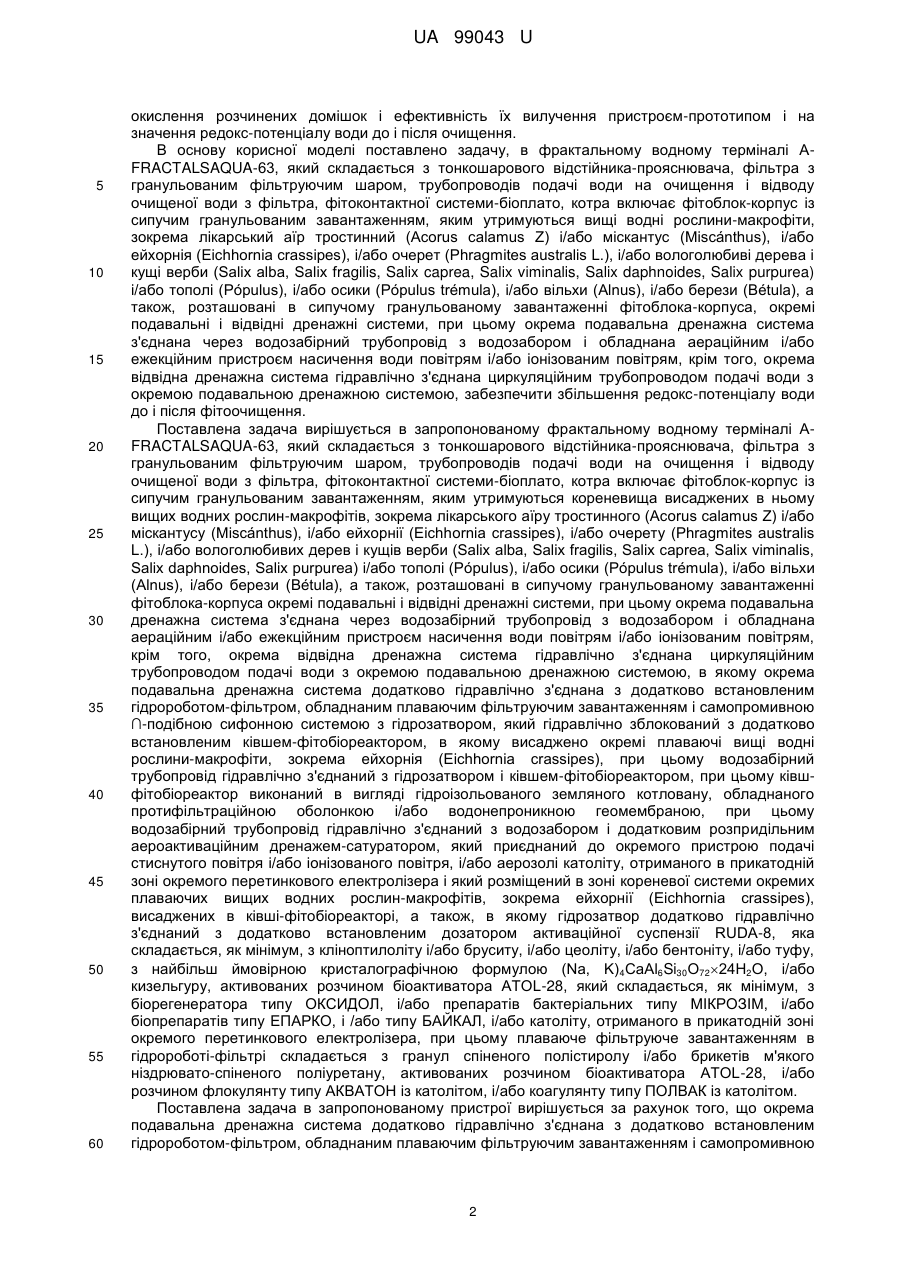

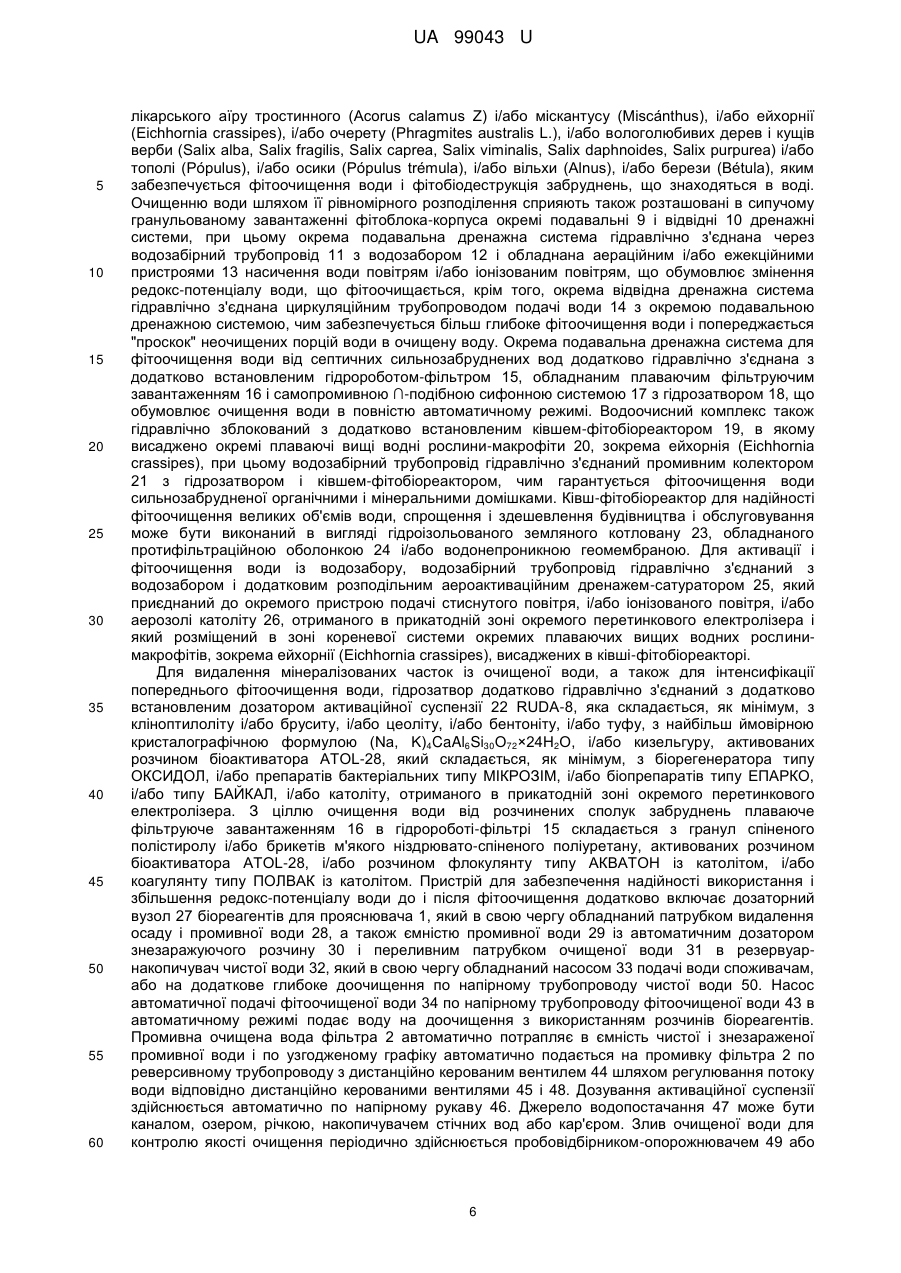

Реферат: Фрактальний водний термінал складається з тонкошарового відстійника-прояснювача, фільтра з гранульованим фільтруючим шаром, фітоконтактної системи-біоплато, яка гідравлічно з'єднана з гідророботом-фільтром, обладнаним плаваючим фільтруючим завантаженням і самопромивною ∩-подібною сифонною системою з гідрозатвором, який гідравлічно зблокований з додатково встановленим ківшем-фітобіореактором, в якому висаджено окремі плаваючі вищі водні рослини-макрофіти, зокрема ейхорнія (Eichhornia crassipes). Гідрозатвор з'єднаний з дозатором активаційної суспензії RUDA-8, яка складається з кліноптилоліту і/або бруситу, і/або цеоліту, і/або бентоніту, і/або туфу, активованих розчином біоактиватора ATOL28, і/або розчином флокулянту типу AKBAТОН із католітом, і/або коагулянту типу ПОЛВАК із католітом. UA 99043 U (12) UA 99043 U UA 99043 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до глибокого очищення та знезараження води від органічних і мінеральних домішкових включень шляхом комплексної синергетичної обробки води і може застосовуватись на станціях водопідготовки, очищення і фітодоочищення стічної комунальнопобутової води та води промислових підприємств, для фітоопріснення солонуватих вод, кондиціювання і активації природних і зворотних вод, доочищення води від гомеопатичних залишків ліків, гормонів, присадок до палива, залишків антибіотиків, барвників, біогенних сполук азоту і фосфору, іонів важких металів, нафтопродуктів, ПАР, СПАР і пестицидів, а також для створення тренінгових центрів очищення води і екології, отримання води технічної якості із забруднених комунальних і промислових вод. Відомий пристрій для очистки води, який складається з корпусу, з фільтруючим завантаженням, трубопроводу подачі води на очистку, патрубків відводу фільтрату і промивної води [1]. Недоліком пристрою є низькі значення редокс-потенціалу води до і після фітоочищення, що обумовлює складність проведення регенерації фільтруючого завантаження, в результаті того, що завантаження набуває значної ваги і для виведення домішок, що вже осіли на фільтруючому завантаженні, необхідний великий об'єм води, а також необхідно забезпечення відповідного гідравлічного режиму, який дозволяв би зріджувати саме завантаження. Пристрій не призначений для вилучення широкого спектра домішок, наприклад, для видалення розчинених, органічних і синтетичних домішок, для цього необхідні додаткові пристрої, що забезпечують переведення їх в дисперсний стан і деструкції. Найбільш близьким до технічного рішення, що пропонується, є станція фітоочищення води, яка складається з тонкошарового відстійника-прояснювача, фільтра з гранульованим фільтруючим шаром, трубопроводів подачі води на очищення і відводу очищеної води з фільтра, яка обладнана фітоконтактною системою-біоплато, котра включає фітоблок-корпус із сипучим гранульованим завантаженням, яким утримуються вищі водні рослини і/або вологолюбиві дерева, а також, розташовані в сипучому гранульованому завантаженні фітоблока-корпуса, окремі подавальні і відвідні дренажні системи, при цьому окрема подавальна дренажна система з'єднана трубопроводом з водозабором і додатково обладнана аераційним пристроєм і іонізатором повітря, а окрема відвідна дренажна система з'єднана трубопроводом подачі води з тонкошаровим відстійником-прояснювачем, при цьому як вищі водні рослини і/або вологолюбиві дерев використовують в комплексі вищі водні рослини і/або вологолюбиві дерева різних типів, які від 60 % до 80 % складаються з лікарського аїру тростинного (Acorus calamus Z), а також вищих водних рослин і/або вологолюбивих дерев, які від 20 % до 40 % складаються з міскантусу (Miscánthus) і/або ейхорнії (Eichhornia crassipes), і/або очерету (Phragmites australis L.), і/або вологолюбивих дерев енергетичних порід верби (Salix alba, Salix fragilis, Salix caprea, Salix viminalis, Salix daphnoides, Salix purpurea) і/або тополі (Pópulus), і/або осики (Pópulus trémula), і/або вільхи (Alnus), і/або берези (Bétula) [2] (найближчий аналог). Очищення води від домішок найближчим аналогом не забезпечує збільшення редокспотенціалу води до і після фітоочищення, особливо при видаленні з води і деструкції забруднень суміші концентрованих сильнозабруднених (септичних) комунально-промислових стічних вод від гомеопатичних залишків ліків, гормонів, присадок до палива, залишків антибіотиків, барвників, біогенних сполук азоту і фосфору, іонів важких металів, нафтопродуктів, ПАР, СПАР і пестицидів, яке відбувається шляхом освітлення в тонкошаровому відстійнику-прояснювачі, у якому відбувається осадження суспензії і інтенсивне освітлення води. Частина осаду сповзає в нижню частину відстійника. Остаточно вода очищається, проходячи через фільтр. За рахунок того, що значна частина осаду залишається на полицях відстійника і в завантаженні фільтра, зменшується ефективність очищення. Для відновлення сорбційних властивостей установки необхідно проведення частих регенерацій. Враховуючи те, що гідравлічний режим протікання води не сприяє рівномірному розподілу частинок осаду по довжині фільтруючого завантаження, а також значну вагу закольматованої фільтраційної засипки, регенерація зворотною течією очищеної води проходить повільно із значними витратами регенераційного середовища. Це впливає також на загальні економічні показники роботи пристрою, а для вод із високими концентраціями забруднень використання пристроюнайближчого аналога є неприйнятним, адже це призводить до скорочення фільтрувального циклу, а період регенерації стає співмірний із періодом очищення, саме тому знижуються економічні показники її експлуатації за рахунок скорочення часу фільтрування, збільшення витрат регенераційної води, у тому числі від збільшення загальної тривалості регенераційних періодів. Пристроєм не передбачено корегування властивостей води, особливо її окислювально-відновлювальної потужності, що безпосередньо впливає на ефективність 1 UA 99043 U 5 10 15 20 25 30 35 40 45 50 55 60 окислення розчинених домішок і ефективність їх вилучення пристроєм-прототипом і на значення редокс-потенціалу води до і після очищення. В основу корисної моделі поставлено задачу, в фрактальному водному терміналі AFRACTALSAQUA-63, який складається з тонкошарового відстійника-прояснювача, фільтра з гранульованим фільтруючим шаром, трубопроводів подачі води на очищення і відводу очищеної води з фільтра, фітоконтактної системи-біоплато, котра включає фітоблок-корпус із сипучим гранульованим завантаженням, яким утримуються вищі водні рослини-макрофіти, зокрема лікарський аїр тростинний (Acorus calamus Z) і/або міскантус (Miscánthus), і/або ейхорнія (Eichhornia crassipes), і/або очерет (Phragmites australis L.), і/або вологолюбиві дерева і кущі верби (Salix alba, Salix fragilis, Salix caprea, Salix viminalis, Salix daphnoides, Salix purpurea) і/або тополі (Pópulus), і/або осики (Pópulus trémula), і/або вільхи (Alnus), і/або берези (Bétula), а також, розташовані в сипучому гранульованому завантаженні фітоблока-корпуса, окремі подавальні і відвідні дренажні системи, при цьому окрема подавальна дренажна система з'єднана через водозабірний трубопровід з водозабором і обладнана аераційним і/або ежекційним пристроєм насичення води повітрям і/або іонізованим повітрям, крім того, окрема відвідна дренажна система гідравлічно з'єднана циркуляційним трубопроводом подачі води з окремою подавальною дренажною системою, забезпечити збільшення редокс-потенціалу води до і після фітоочищення. Поставлена задача вирішується в запропонованому фрактальному водному терміналі AFRACTALSAQUA-63, який складається з тонкошарового відстійника-прояснювача, фільтра з гранульованим фільтруючим шаром, трубопроводів подачі води на очищення і відводу очищеної води з фільтра, фітоконтактної системи-біоплато, котра включає фітоблок-корпус із сипучим гранульованим завантаженням, яким утримуються кореневища висаджених в ньому вищих водних рослин-макрофітів, зокрема лікарського аїру тростинного (Acorus calamus Z) і/або міскантусу (Miscánthus), і/або ейхорнії (Eichhornia crassipes), і/або очерету (Phragmites australis L.), і/або вологолюбивих дерев і кущів верби (Salix alba, Salix fragilis, Salix caprea, Salix viminalis, Salix daphnoides, Salix purpurea) і/або тополі (Pópulus), і/або осики (Pópulus trémula), і/або вільхи (Alnus), і/або берези (Bétula), а також, розташовані в сипучому гранульованому завантаженні фітоблока-корпуса окремі подавальні і відвідні дренажні системи, при цьому окрема подавальна дренажна система з'єднана через водозабірний трубопровід з водозабором і обладнана аераційним і/або ежекційним пристроєм насичення води повітрям і/або іонізованим повітрям, крім того, окрема відвідна дренажна система гідравлічно з'єднана циркуляційним трубопроводом подачі води з окремою подавальною дренажною системою, в якому окрема подавальна дренажна система додатково гідравлічно з'єднана з додатково встановленим гідророботом-фільтром, обладнаним плаваючим фільтруючим завантаженням і самопромивною ∩-подібною сифонною системою з гідрозатвором, який гідравлічно зблокований з додатково встановленим ківшем-фітобіореактором, в якому висаджено окремі плаваючі вищі водні рослини-макрофіти, зокрема ейхорнія (Eichhornia crassipes), при цьому водозабірний трубопровід гідравлічно з'єднаний з гідрозатвором і ківшем-фітобіореактором, при цьому ківшфітобіореактор виконаний в вигляді гідроізольованого земляного котловану, обладнаного протифільтраційною оболонкою і/або водонепроникною геомембраною, при цьому водозабірний трубопровід гідравлічно з'єднаний з водозабором і додатковим розпридільним аероактиваційним дренажем-сатуратором, який приєднаний до окремого пристрою подачі стиснутого повітря і/або іонізованого повітря, і/або аерозолі католіту, отриманого в прикатодній зоні окремого перетинкового електролізера і який розміщений в зоні кореневої системи окремих плаваючих вищих водних рослин-макрофітів, зокрема ейхорнії (Eichhornia crassipes), висаджених в ківші-фітобіореакторі, а також, в якому гідрозатвор додатково гідравлічно з'єднаний з додатково встановленим дозатором активаційної суспензії RUDA-8, яка складається, як мінімум, з кліноптилоліту і/або бруситу, і/або цеоліту, і/або бентоніту, і/або туфу, з найбільш ймовірною кристалографічною формулою (Na, K) 4СаАl6Si30О7224Н2О, і/або кизельгуру, активованих розчином біоактиватора ATOL-28, який складається, як мінімум, з біорегенератора типу ОКСИДОЛ, і/або препаратів бактеріальних типу МІКРОЗІМ, і/або біопрепаратів типу ЕПАРКО, і /або типу БАЙКАЛ, і/або католіту, отриманого в прикатодній зоні окремого перетинкового електролізера, при цьому плаваюче фільтруюче завантаженням в гідророботі-фільтрі складається з гранул спіненого полістиролу і/або брикетів м'якого ніздрювато-спіненого поліуретану, активованих розчином біоактиватора ATOL-28, і/або розчином флокулянту типу АКВАТОН із католітом, і/або коагулянту типу ПОЛВАК із католітом. Поставлена задача в запропонованому пристрої вирішується за рахунок того, що окрема подавальна дренажна система додатково гідравлічно з'єднана з додатково встановленим гідророботом-фільтром, обладнаним плаваючим фільтруючим завантаженням і самопромивною 2 UA 99043 U 5 10 15 20 25 30 35 40 45 50 55 60 ∩-подібною сифонною системою з гідрозатвором, який гідравлічно зблокований з додатково встановленим ківшем-фітобіореактором, в якому висаджено окремі плаваючі вищі водні рослини-макрофіти, зокрема ейхорнія (Eichhornia crassipes), при цьому водозабірний трубопровід гідравлічно з'єднаний з гідрозатвором і ківшем-фітобіореактором. Поставлена задача теж вирішується за рахунок того, що ківш-фітобіореактор виконаний в вигляді гідроізольованого земляного котловану, обладнаного протифільтраційною оболонкою і/або водонепроникною геомембраною, при цьому водозабірний трубопровід гідравлічно з'єднаний з водозабором і додатковим розпридільним аероактиваційним дренажемсатуратором, який приєднаний до окремого пристрою подачі стиснутого повітря і/або іонізованого повітря, і/або аерозолі католіту, отриманого в прикатодній зоні окремого перетинкового електролізера і який розміщений в зоні кореневої системи окремих плаваючих вищих водних рослин-макрофітів, зокрема ейхорнії (Eichhornia crassipes), висаджених в ківшіфітобіореакторі. Поставлена задача в запропоновонаму пристрої досягається і за рахунок того, що гідрозатвор додатково гідравлічно з'єднаний з додатково встановленим дозатором активаційної суспензії RUDA-8, яка складається, як мінімум, з кліноптилоліту і/або бруситу, і/або цеоліту, і/або бентоніту, і/або туфу, з найбільш ймовірною кристалографічною формулою (Na, K)4СаАl6Si30О72×24Н2О, і/або кизельгуру, активованих розчином біоактиватора ATOL-28, який складається, як мінімум, з біорегенератора типу ОКСИДОЛ, і/або препаратів бактеріальних типу МІКРОЗІМ, і/або біопрепаратів типу ЕПАРКО, і /або типу БАЙКАЛ, і/або католіту, отриманого в прикатодній зоні окремого перетинкового електролізера, при цьому плаваюче фільтруюче завантаженням в гідророботі-фільтрі складається з гранул спіненого полістиролу і/або брикетів м'якого ніздрювато-спіненого поліуретану, активованих розчином біоактиватора ATOL-28, і/або розчином флокулянту типу АКВАТОН із католітом, і/або коагулянту типу ПОЛВАК із католітом. За рахунок того, що окрема подавальна дренажна система додатково гідравлічно з'єднана з додатково встановленим гідророботом-фільтром, обладнаним плаваючим фільтруючим завантаженням і самопромивною ∩-подібною сифонною системою з гідрозатвором, який гідравлічно зблокований з додатково встановленим ківшем-фітобіореактором, в якому висаджено окремі плаваючі вищі водні рослини-макрофіти, зокрема ейхорнія (Eichhornia crassipes), при цьому водозабірний трубопровід гідравлічно з'єднаний з гідрозатвором і ківшемфітобіореактором із комплексним використання фітоконтактної системи, котра включає корпус із гранульованим завантаженням, яким утримуються вищі водні рослини-макрофіти, досягається комплексний вплив на водне середовище процесів фільтраційного і фітовилучення речовин, що є забруднювачами води шляхом її комплексного фільтрування крізь гранульоване завантаження, а також поглинання домішок кореневою системою рослин, для яких вони (домішки) є поживними речовинами і забруднювачами для людей. При цьому провадиться корегування окислювально-відновлювальної потужності води, що сприяє процесу окислення розчинених домішкових включень, чим забезпечується збільшення редокс-потенціалу води до і після фітоочищення. Влаштування того, що ківш-фітобіореактор виконаний в вигляді гідроізольованого земляного котловану, обладнаного протифільтраційною оболонкою і/або водонепроникною геомембраною, при цьому водозабірний трубопровід гідравлічно з'єднаний з водозабором і додатковим розподільним аероактиваційним дренажем-сатуратором, який приєднаний до окремого пристрою подачі стиснутого повітря і/або іонізованого повітря, і/або аерозолі католіту, отриманого в прикатодній зоні окремого перетинкового електролізера і який розміщений в зоні кореневої системи окремих плаваючих вищих водних рослини-макрофітів, зокрема ейхорнії (Eichhornia crassipes), висаджених в ківші-фітобіореакторі і влаштування дренажних трубопроводів для подачі і відбору води відповідає оптимальним гідродинамічним умовам протікання середовища, для забезпечення необхідних умов контакту води із кореневою системою рослин, чим теж забезпечується збільшення редокс-потенціалу води до і після фітоочищення. В результаті того, що гідрозатвор додатково гідравлічно з'єднаний з додатково встановленим дозатором активаційної суспензії RUDA-8, яка складається, як мінімум, з кліноптилоліту і/або бруситу, і/або цеоліту, і/або бентоніту, і/або туфу, з найбільш ймовірною кристалографічною формулою (Na, K)4СаАl6Si30О72×24Н2О, і/або кизельгуру, активованих розчином біоактиватора ATOL-28, який складається, як мінімум, з біорегенератора типу ОКСИДОЛ, і/або препаратів бактеріальних типу МІКРОЗІМ, і/або біопрепаратів типу ЕПАРКО, і /або типу БАЙКАЛ, і/або католіту, отриманого в прикатодній зоні окремого перетинкового електролізера, при цьому плаваюче фільтруюче завантаженням в гідророботі-фільтрі складається з гранул спіненого полістиролу і/або брикетів м'якого ніздрювато-спіненого 3 UA 99043 U 5 10 15 20 25 30 35 40 45 50 55 60 поліуретану, активованих розчином біоактиватора ATOL-28 і/або розчином флокулянту типу АКВАТОН із католітом, і/або коагулянту типу ПОЛВАК із католітом і в результаті комплексного використання фітоконтактної системи з використанням вищих водних рослин-макрофітів досягається ефект комплексного фіто-сорбційного очищення з застосуванням суспензії природного походження і біоплівки, що утворюється мікроорганізмами на поверхні зернистого завантаження і фітосорбційного вилучення кореневою системою вищих рослин-макрофітів. Забруднення з води, вуглекислий газ і кисень із повітря проникають через біоплівку і асимілюються мікроорганізмами, а в протилежному напрямку виділяються кисень і продукти обміну в воду. Саме за рахунок цих процесів збільшується окислювально-відновлювальна потужність водного середовища і є можливість досягти максимальної мінералізації органічних сполук, що знаходяться у воді, до стану, який необхідний для споживання їх кореневою системою, або утворення дисперсій, які ефективно вилучаються тонкошаровим відстійником і осаджуються в гранульованому фільтруючому шарі фільтра, чим теж синергетично-комплексно забезпечується основне і додаткове збільшення редокс-потенціалу води до і після фітоочищення. Добір та послідовне розташування окремого виду рослин-макрофітів, наприклад лікарський аїр тростинний (Acorus calamus Z), а також лепеха і інші вищі водні рослини-макрофіти, і завдяки тому, що водозабірний трубопровід гідравлічно з'єднаний з водозабором і додатковим розпридільним аероактиваційним дренажем-сатуратором, який приєднаний до окремого пристрою подачі стиснутого повітря і/або іонізованого повітря, і/або аерозолі католіту, отриманого в прикатодній зоні окремого перетинкового електролізера і який розміщений в зоні кореневої системи окремих плаваючих вищих водних рослин-макрофітів, зокрема ейхорнії (Eichhornia crassipes), висаджених в ківші-фітобіореакторі, активно сприяє підвищенню селективності поглинання забруднень, що в свою чергу окремо сприяє створенню умов найбільш ефективного вилучення домішок різного походження, тобто, створюються умови вибіркового вилучення забруднень із води, яка містить широкий спектр мінеральних і органічних забруднень. При цьому в кожній із зон корпусу фітоконтактної системи-біоплато забезпечуються проведення масообмінних процесів поглинання рослинами-макрофітами домішок із максимальною ефективністю і продуктивністю, чим забезпечується стабільність збільшення редокс-потенціалу води до і після фітоочищення. Додаткове обладнання пристрою встановленим дозатором активаційної суспензії RUDA-8, яка складається, як мінімум, з кліноптилоліту і/або бруситу, і/або цеоліту, і/або бентоніту, і/або туфу, з найбільш ймовірною кристалографічною формулою (Na, K) 4СаАl6Si30О72×24Н2О, і/або кизельгуру, активованих розчином біоактиватора ATOL-28, який складається, як мінімум, з біорегенератора типу ОКСИДОЛ і/або препаратів бактеріальних типу МІКРОЗІМ, і/або біопрепаратів типу ЕПАРКО, і/або типу БАЙКАЛ, і/або католіту, отриманого в прикатодній зоні окремого перетинкового електролізера, при цьому плаваюче фільтруюче завантаженням в гідророботі-фільтрі складається з гранул спіненого полістиролу і/або брикетів м'якого ніздрювато-спіненого поліуретану, активованих розчином біоактиватора ATOL-28 і/або розчином флокулянту типу АКВАТОН із католітом, і/або коагулянту типу ПОЛВАК із католітом і обладнання в комплексі з газоаераційною системою, з'єднаною з водозабірним трубопроводом, шляхом обладнання його ежектором елеватором, дозволяє корегувати окислювальновідновлювальну потужність води в необхідному діапазоні значень (в залежності від характеру забруднень "сирої" води) із одночасним створенням сприятливих умов для життєдіяльності активного мулу, що знаходиться в поровому просторі мінерального завантаження. Особливо ефективним може бути використання підготовленого повітря, наприклад іонізованого, що ефективно впливає на миттєве збільшення редокс-потенціалу води до і після фітоочищення. Збірна ємність і водозабірний трубопровід гідравлічно з'єднаний з гідрозатвором і ківшемфітобіореактором дозволяють забезпечити збільшення редокс-потенціалу води до і після фітоочищення і одночасно стабілізувати продуктивність очищення, а розподільна гідромережа створює умови оптимального використання тонкошарового відстійника-прояснювача і додаткового фільтруючого шару при їх періодичному підключенні, коли фітоконтактна системабіоплато не дозволяє досягти необхідного рівня вилучення домішок. На кресленні зображена схема фрактального водного терміналу A-FRACTALSAQUA-63. Фрактальний водний термінал A-FRACTALSAQUA-63 складається з тонкошарового відстійника-прояснювача 1, фільтра 2 з гранульованим фільтруючим шаром 3, трубопроводів подачі води на очищення 4 і відводу очищеної води 5 з фільтра, фітоконтактної системибіоплато, котра включає фітоблок-корпус 6 із сипучим гранульованим завантаженням 7, яким утримуються кореневища висаджених в ньому вищих водних рослин-макрофітів 8, зокрема лікарського аїру тростинного (Acorus calamus Z) і/або міскантусу (Miscánthus), і/або ейхорнії 4 UA 99043 U 5 10 15 20 25 30 35 40 45 50 55 60 (Eichhornia crassipes), і/або очерету (Phragmites australis L.), і/або вологолюбивих дерев і кущів верби (Salix alba, Salix fragilis, Salix caprea, Salix viminalis, Salix daphnoides, Salix purpurea) і/або тополі (Pópulus), і/або осики (Pópulus trémula), і/або вільхи (Alnus), і/або берези (Bétula), а також, розташовані в сипучому гранульованому завантаженні фітоблока-корпуса окремі подавальні 9 і відвідні 10 дренажні системи, при цьому окрема подавальна дренажна система з'єднана через водозабірний трубопровід 11 з водозабором 12 і обладнана аераційним і/або ежекційним пристроєм 13 насичення води повітрям і/або іонізованим повітрям. Окрема відвідна дренажна система гідравлічно з'єднана циркуляційним трубопроводом подачі води 14 з окремою подавальною дренажною системою, а окрема подавальна дренажна система додатково гідравлічно з'єднана з додатково встановленим гідророботом-фільтром 15, обладнаним плаваючим фільтруючим завантаженням 16 і самопромивною ∩-подібною сифонною системою 17 з гідрозатвором 18, який гідравлічно зблокований з додатково встановленим ківшемфітобіореактором 19, в якому висаджено окремі плаваючі вищі водні рослини-макрофіти 20, зокрема ейхорнія (Eichhornia crassipes). Водозабірний трубопровід гідравлічно з'єднаний промивним колектором 21 з гідрозатвором і ківшем-фітобіореактором. Ківш-фітобіореактор виконаний в вигляді гідроізольованого земляного котловану 23, обладнаного протифільтраційною оболонкою 24 і/або водонепроникною геомембраною, при цьому водозабірний трубопровід гідравлічно з'єднаний з водозабором і додатковим розподільним аероактиваційним дренажем-сатуратором 25, який приєднаний до окремого пристрою подачі стиснутого повітря і/або іонізованого повітря, і/або аерозолі католіту 26, отриманого в прикатодній зоні окремого перетинкового електролізера, і який розміщений в зоні кореневої системи окремих плаваючих вищих водних рослини-макрофітів, зокрема ейхорнії (Eichhornia crassipes), висаджених в ківші-фітобіореакторі. Гідрозатвору, який додатково гідравлічно з'єднаний з додатково встановленим дозатором активаційної суспензії 22 RUDA-8, яка складається, як мінімум, з кліноптилоліту і/або бруситу, і/або цеоліту, і/або бентоніту, і/або туфу, з найбільш ймовірною кристалографічною формулою (Na, K)4CaAl6Si30О72×24Н2О, і/або кизельгуру, активованих розчином біоактиватора ATOL-28, який складається, як мінімум, з біорегенератора типу ОКСИДОЛ і/або препаратів бактеріальних типу МІКРОЗІМ, і/або біопрепаратів типу ЕПАРКО, і/або типу БАЙКАЛ, і/або католіту, отриманого в прикатодній зоні окремого перетинкового електролізера, при цьому плаваюче фільтруюче завантаженням в гідророботі-фільтрі складається з гранул спіненого полістиролу і/або брикетів м'якого ніздрювато-спіненого поліуретану, активованих розчином біоактиватора ATOL-28 і/або розчином флокулянту типу АКВАТОН із католітом, і/або коагулянту типу ПОЛВАК із католітом. Пристрій додатково включає дозаторний вузол 27 біореагентів для прояснювача 1, який обладнаний патрубком видалення осаду і промивної води 28, а також ємністю промивної води 29 із дозатором знезаражуючого розчину 30 і переливним патрубком очищеної води 31 в резервуар-накопичувач чистої води 32, який обладнаний насосом 33 подачі води споживачам або на додаткове глибоке доочищення по напірному трубопроводу чистої води 50. Насос фітоочищеної води 34 по напірному трубопроводу фітоочищеної води 43 подає воду на доочищення із використанням розчинів біореагентів. Промивна очищена вода потрапляє в ємність промивної води і подається на промивку фільтра по реверсивному трубопроводу з вентилем 44 шляхом регулювання потоку води відповідно вентилями 45 і 48. Дозування активаційної суспензії здійснюється по напірному рукаву 46. Джерело водопостачання 47, може бути каналом, озером, річкою, накопичувачем стічних і дощових вод або кар'єром. Злив очищеної води для контролю якості очищення здійснюється пробовідбірником-опорожнювачем 49. Споживачу або на глибоке доочищення вода подається по напірному водоводу 50. Насосна автоматична станція 35 подачі в автоматичному режимі води із збірника передочищеної води 40 по напірному трубопроводу 39 на фільтрування із зливним трубопроводом фільтрату 38. Самотічний колектор 37 подачі води в збірник передочищеної води 40 і насосну станцію 35 від ківша-фітобіореактора 19 і донної частини 36 з активним мулом в ківші-біореакторі 19. Збірник фітоочищеної води 41, який гідравлічно з'єднаний з циркуляційним трубопроводом фітоочищеної води 42. Фрактальний водний термінал A-FRACTALSAQUA-63 працює таким чином. Вода самотічно або по напірному трубопроводу 11 із водозабора 12 подається на очищення в фрактальний водний термінал A-FRACTALSAQUA-63, який складається з тонкошарового відстійника-прояснювача 1, фільтра 2 з гранульованим фільтруючим шаром 3, трубопроводів подачі води на очищення 4 в тонкошаровий відстійник-прояснювач 1. По відводу очищеної води 5 з фільтра 2, здійснюється автоматичне відведення води в зону фітоконтактної системибіоплато, котра включає фітоблок-корпус 6 із сипучим гранульованим завантаженням 7, яким утримуються кореневища висаджених в ньому вищих водних рослини-макрофітів 8, зокрема 5 UA 99043 U 5 10 15 20 25 30 35 40 45 50 55 60 лікарського аїру тростинного (Acorus calamus Z) і/або міскантусу (Miscánthus), і/або ейхорнії (Eichhornia crassipes), і/або очерету (Phragmites australis L.), і/або вологолюбивих дерев і кущів верби (Salix alba, Salix fragilis, Salix caprea, Salix viminalis, Salix daphnoides, Salix purpurea) і/або тополі (Pópulus), і/або осики (Pópulus trémula), і/або вільхи (Alnus), і/або берези (Bétula), яким забезпечується фітоочищення води і фітобіодеструкція забруднень, що знаходяться в воді. Очищенню води шляхом її рівномірного розподілення сприяють також розташовані в сипучому гранульованому завантаженні фітоблока-корпуса окремі подавальні 9 і відвідні 10 дренажні системи, при цьому окрема подавальна дренажна система гідравлічно з'єднана через водозабірний трубопровід 11 з водозабором 12 і обладнана аераційним і/або ежекційними пристроями 13 насичення води повітрям і/або іонізованим повітрям, що обумовлює змінення редокс-потенціалу води, що фітоочищається, крім того, окрема відвідна дренажна система гідравлічно з'єднана циркуляційним трубопроводом подачі води 14 з окремою подавальною дренажною системою, чим забезпечується більш глибоке фітоочищення води і попереджається "проскок" неочищених порцій води в очищену воду. Окрема подавальна дренажна система для фітоочищення води від септичних сильнозабруднених вод додатково гідравлічно з'єднана з додатково встановленим гідророботом-фільтром 15, обладнаним плаваючим фільтруючим завантаженням 16 і самопромивною ∩-подібною сифонною системою 17 з гідрозатвором 18, що обумовлює очищення води в повністю автоматичному режимі. Водоочисний комплекс також гідравлічно зблокований з додатково встановленим ківшем-фітобіореактором 19, в якому висаджено окремі плаваючі вищі водні рослини-макрофіти 20, зокрема ейхорнія (Eichhornia crassipes), при цьому водозабірний трубопровід гідравлічно з'єднаний промивним колектором 21 з гідрозатвором і ківшем-фітобіореактором, чим гарантується фітоочищення води сильнозабрудненої органічними і мінеральними домішками. Ківш-фітобіореактор для надійності фітоочищення великих об'ємів води, спрощення і здешевлення будівництва і обслуговування може бути виконаний в вигляді гідроізольованого земляного котловану 23, обладнаного протифільтраційною оболонкою 24 і/або водонепроникною геомембраною. Для активації і фітоочищення води із водозабору, водозабірний трубопровід гідравлічно з'єднаний з водозабором і додатковим розподільним аероактиваційним дренажем-сатуратором 25, який приєднаний до окремого пристрою подачі стиснутого повітря, і/або іонізованого повітря, і/або аерозолі католіту 26, отриманого в прикатодній зоні окремого перетинкового електролізера і який розміщений в зоні кореневої системи окремих плаваючих вищих водних рослинимакрофітів, зокрема ейхорнії (Eichhornia crassipes), висаджених в ківші-фітобіореакторі. Для видалення мінералізованих часток із очищеної води, а також для інтенсифікації попереднього фітоочищення води, гідрозатвор додатково гідравлічно з'єднаний з додатково встановленим дозатором активаційної суспензії 22 RUDA-8, яка складається, як мінімум, з кліноптилоліту і/або бруситу, і/або цеоліту, і/або бентоніту, і/або туфу, з найбільш ймовірною кристалографічною формулою (Na, K)4CaAl6Si30О72×24Н2О, і/або кизельгуру, активованих розчином біоактиватора ATOL-28, який складається, як мінімум, з біорегенератора типу ОКСИДОЛ, і/або препаратів бактеріальних типу МІКРОЗІМ, і/або біопрепаратів типу ЕПАРКО, і/або типу БАЙКАЛ, і/або католіту, отриманого в прикатодній зоні окремого перетинкового електролізера. З ціллю очищення води від розчинених сполук забруднень плаваюче фільтруюче завантаженням 16 в гідророботі-фільтрі 15 складається з гранул спіненого полістиролу і/або брикетів м'якого ніздрювато-спіненого поліуретану, активованих розчином біоактиватора ATOL-28, і/або розчином флокулянту типу АКВАТОН із католітом, і/або коагулянту типу ПОЛВАК із католітом. Пристрій для забезпечення надійності використання і збільшення редокс-потенціалу води до і після фітоочищення додатково включає дозаторний вузол 27 біореагентів для прояснювача 1, який в свою чергу обладнаний патрубком видалення осаду і промивної води 28, а також ємністю промивної води 29 із автоматичним дозатором знезаражуючого розчину 30 і переливним патрубком очищеної води 31 в резервуарнакопичувач чистої води 32, який в свою чергу обладнаний насосом 33 подачі води споживачам, або на додаткове глибоке доочищення по напірному трубопроводу чистої води 50. Насос автоматичної подачі фітоочищеної води 34 по напірному трубопроводу фітоочищеної води 43 в автоматичному режимі подає воду на доочищення з використанням розчинів біореагентів. Промивна очищена вода фільтра 2 автоматично потрапляє в ємність чистої і знезараженої промивної води і по узгодженому графіку автоматично подається на промивку фільтра 2 по реверсивному трубопроводу з дистанційно керованим вентилем 44 шляхом регулювання потоку води відповідно дистанційно керованими вентилями 45 і 48. Дозування активаційної суспензії здійснюється автоматично по напірному рукаву 46. Джерело водопостачання 47 може бути каналом, озером, річкою, накопичувачем стічних вод або кар'єром. Злив очищеної води для контролю якості очищення періодично здійснюється пробовідбірником-опорожнювачем 49 або 6 UA 99043 U 5 10 15 20 25 30 35 40 45 50 55 контролюється автоматично. Споживачу або на глибоке доочищення і додаткову активацію вода подається по напірному водоводу 50 в автоматичному режимі по мірі споживання води. Насосна автоматична станція 35 функціонує для подачі в автоматичному режимі подачі води, із збірника передочищеної води 40, по напірному трубопроводу 39 на автоматичне фільтрування в плаваючому завантаженні 16 із її зливом по зливному трубопроводу фільтрату 38. Самотічний колектор 37 виконує функцію самотічно автоматичної подачі води в збірник передочищеної води 40 і насосну станцію 35 від ківша-фітобіореактора 19 і донної частини 36 з активним і мінералізованим мулом в ківші-фітобіореакторі 19. Збірник фітоочищеної води 41, який гідравлічно з'єднаний з циркуляційним трубопроводом фітоочищеної води 42 виконує функцію усереднювача по витраті і концентраціях забруднень попередньо фітоочищеної води. Запропоноване технічне інноваційне водоочисне рішення фрактальний водний термінал AFRACTALSAQUA-63 має суттєві відмінності від конструкцій пристроїв аналогічного призначення. Вони полягають у тому, що в запропонованому фрактальному водному терміналі AFRACTALSAQUA-63 забезпечується синергетичне збільшення редокс-потенціалу води до і після фітоочищення в результаті того, що окрема подавальна дренажна система додатково гідравлічно з'єднана з додатково встановленим гідророботом-фільтром, обладнаним плаваючим фільтруючим завантаженням і самопромивною ∩-подібною сифонною системою з гідрозатвором, який гідравлічно зблокований з додатково встановленим ківшемфітобіореактором, в якому висаджено окремі плаваючі вищі водні рослини-макрофіти, зокрема ейхорнія (Eichhornia crassipes), при цьому водозабірний трубопровід гідравлічно з'єднаний з гідрозатвором і ківшем-фітобіореактором і тому, що використовується рослинний шар для очищення води який, штучно локалізований в об'ємі фітоконтактної системи-біоплато очищення, в якому вода проходить стадії фітоактивації і фітообробки біоплівкою, а також механічного фільтрування і фітосорбції забруднень плаваючими водними рослинами-макрофітами. Гранульоване завантаження і використання активаційної суспензії RUDA-8, яка складається, як мінімум, з кліноптилоліту і/або бруситу, і/або цеоліту, і/або бентоніту, і/або туфу, з найбільш ймовірною кристалографічною формулою (Na, K) 4СаАl6Si30О7224Н2О, і/або кизельгуру, активованих розчином біоактиватора ATOL-28, який складається, як мінімум, з біорегенератора типу ОКСИДОЛ і/або препаратів бактеріальних типу МІКРОЗІМ, і/або біопрепаратів типу ЕПАРКО, і/або типу БАЙКАЛ, і/або католіту, отриманого в прикатодній зоні окремого перетинкового електролізера, при цьому плаваюче фільтруюче завантаженням в гідророботіфільтрі складається з гранул спіненого полістиролу і/або брикетів м'якого ніздрювато-спіненого поліуретану, активованих розчином біоактиватора ATOL-28, і/або розчином флокулянту типу АКВАТОН із католітом, і/або коагулянту типу ПОЛВАК із католітом є синергетичним (резонансним) і багатофункціональним. Воно утримує в корпусі рослини-макрофіти, є поверхнею для біоплівки і ензимів, а також виконує роль фітофільтраційного шару, поживного субстрату для окремого виду рослин-макрофітів. В залежності від виду рослин-макрофітів і характеру забруднень може добиратися відповідне завантаження (наприклад, щебеневогравійне, шлаково-пісчане, торфове, бруситове, кварцитове, туфове, кліноптилолітове, кизельгурове та інші), яке відповідає вимогам утримання кореневої системи вищих водних рослин-макрофітів, створення площі поверхневого контакту і фільтраційної здатності, адже відрізняється своїми гранулометричними характеристиками, сорбційними та адгезійними властивостями. Важливим є екологічна та епідеміологічна безпека процесу фітофільтраційного очищення, що базується на використанні природних явищ фітосорбційного поглинання шкідливих для здоров'я людини речовин із збільшенням редокс-потенціалу води до і після фітоочищення. Технічні рішення розкриті в фрактальний водний термінал A-FRACTALSAQUA-63 можуть бути використані як для будівництва нових очисних споруд, так і для модернізації діючих об'єктів. Їх експлуатація значно скоротить витрати на водопідготовку за рахунок зменшення витрат на реагенти та реагентне господарство, а головне, дозволить розширити можливості технічного і питного водопостачання, активації води, фіто деструкції забруднень в зелену біомасу вищих водних рослин, або вологолюбивих дерев і кущів. Відмінністю пристрою фрактальний водний термінал A-FRACTALSAQUA-63 також є надійність, безпечність технології і простота експлуатації основного обладнання з гарантованим забезпеченням підвищення редокс-потенціалу води, що очищається, а також збільшенням коефіцієнта біоутилізації вилучених сполук азоту, фосфору і залишкових токсичних забруднень меркаптанів, іонів важких металів, ПАР, СПАР і нафтопродуктів. Експлуатація пристрою фрактальний водний термінал A-FRACTALSAQUA-63 відрізняється простотою і відносно низькими експлуатаційними витратами, що вплине на собівартість 7 UA 99043 U 5 10 15 20 25 водопідготовки і переробки стічної води в технічну воду для її повторного використання, особливо при автоматичному очищенні значних об'ємів води. Розрахунковий річний економічний ефект від впровадження пристрою фрактальний водний 3 термінал A-FRACTALSAQUA-63 продуктивністю, наприклад, 380 000,0…430 000,0 м /добу може складати 1 380 000,0…1 500 000,0 тис. грн., або в еквіваленті 86,0…90,0 млн. дол. США/рік 3 (усереднена за рік питома економія, приведена до 1 м води, складе в еквіваленті 0,58 дол. 3 США/м ) за рахунок значної економії хімічних реагентів (зменшення витрат реагентів на очищення води на 90…95 %), порівняно з типовими рішеннями і прототипом, при цьому буде економитися чиста прісна вода, створяться оптимальні умови повторного використання очищеної води для технічних потреб, а також створяться умови глибокого природного самоочищення і самодоочищення природних вод з поверхневих джерел водопостачання і фітоопріснення солонуватих вод, видалення з води сполук фосфору і азоту, біодеструкція гомеопатичних залишків ліків, гормонів, присадок до палива, залишків антибіотиків, барвників, іонів важких металів, нафтопродуктів, ПАР, СПАР, пестицидів і інших домішок техногенного походження. Впровадження пристрою фрактальний водний термінал A-FRACTALSAQUA-63 може забезпечити також біологічну фітоактивацію води для плавальних басейнів і бальнеологічних комплексів, рибних ферм, для потреб при поливі і зрошенні, а також комерційне вирощування дерев енергетичних порід і зеленої біомаси для фермерських потреб (отримання зеленої біомаси для годівлі тварин), при фітоопрісненні солонуватих вод і фітобіовідновленні природних властивостей води після її техногенного очищення з використанням мембранної технології ультрафільтрації і гіперфільтрації води, очищення хімічними реагентами, флокулянтами і синтетичними смолами. Використана інформація 1. Кульский Л.А., Строкач ПП. Технология очистки природных вод. - К.: Вища школа, 1986 г. 2. Патент України № 82946, 27.08.2013 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 50 55 60 1. Фрактальний водний термінал, який складається з тонкошарового відстійника-прояснювача, фільтра з гранульованим фільтруючим шаром, трубопроводів подачі води на очищення і відводу очищеної води з фільтра, фітоконтактної системи-біоплато, котра включає фітоблоккорпус із сипучим гранульованим завантаженням, яким утримуються кореневища висаджених в ньому вищих водних рослин-макрофітів, зокрема лікарського аїру тростинного (Acorus calamus Z) і/або міскантусу (Miscánthus), і/або ейхорнії (Eichhornia crassipes), і/або очерету (Phragmites australis L.), і/або вологолюбивих дерев і кущів верби (Salix alba, Salix fragilis, Salix caprea, Salix viminalis, Salix daphnoides, Salix purpurea) і/або тополі (Pópulus), і/або осики (Pópulus trémula), і/або вільхи (Alnus), і/або берези (Bétula), а також, розташовані в сипучому гранульованому завантаженні фітоблока-корпуса окремі подавальні і відвідні дренажні системи, при цьому окрема подавальна дренажна система з'єднана через водозабірний трубопровід з водозабором і обладнана аераційним і/або ежекційним пристроєм насичення води повітрям і/або іонізованим повітрям, крім того, окрема відвідна дренажна система гідравлічно з'єднана циркуляційним трубопроводом подачі води з окремою подавальною дренажною системою, який відрізняється тим, що окрема подавальна дренажна система додатково гідравлічно з'єднана з додатково встановленим гідророботом-фільтром, обладнаним плаваючим фільтруючим завантаженням і самопромивною ∩-подібною сифонною системою з гідрозатвором, який гідравлічно зблокований з додатково встановленим ківшем-фітобіореактором, в якому висаджено окремі плаваючі вищі водні рослини-макрофіти, зокрема ейхорнія (Eichhornia crassipes), при цьому водозабірний трубопровід гідравлічно з'єднаний з гідрозатвором і ківшем-фітобіореактором. 2. Фрактальний водний термінал за п. 1, який відрізняється тим, що ківш-фітобіореактор виконаний в вигляді гідроізольованого земляного котловану, обладнаного протифільтраційною оболонкою і/або водонепроникною геомембраною, при цьому водозабірний трубопровід гідравлічно з'єднаний з водозабором і додатковим розподільним аероактиваційним дренажемсатуратором, який приєднаний до окремого пристрою подачі стиснутого повітря і/абоіонізованого повітря, і/або аерозолі католіту, отриманого в прикатодній зоні окремого перетинкового електролізера і який розміщений в зоні кореневої системи окремих плаваючих вищих водних рослин-макрофітів, зокрема ейхорнії (Eichhornia crassipes), висаджених в ківшіфітобіореакторі. 3. Фрактальний водний термінал за п. 1, який відрізняється тим, що гідрозатвор додатково гідравлічно з'єднаний з додатково встановленим дозатором активаційної суспензії RUDA-8, яка 8 UA 99043 U 5 складається, як мінімум, з кліноптилоліту і/або бруситу, і/або цеоліту, і/або бентоніту, і/або туфу, з найбільш ймовірною кристалографічною формулою (Na,K) 4CaAl6Si30О72×24Н2О, і/або кизельгуру, активованих розчином біоактиватора ATOL-28, який складається, як мінімум, з біорегенератора типу ОКСИДОЛ і/або препаратів бактеріальних типу МІКРОЗІМ, і/або біопрепаратів типу ЕПАРКО, і/або типу БАЙКАЛ, і/або католіту, отриманого в прикатодній зоні окремого перетинкового електролізера, при цьому плаваюче фільтруюче завантаженням в гідророботі-фільтрі складається з гранул спіненого полістиролу і/або брикетів м'якого ніздрювато-спіненого поліуретану, активованих розчином біоактиватора ATOL-28 і/або розчином флокулянту типу АКВАТОН із католітом, і/або коагулянту типу ПОЛВАК із католітом. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
