Водний атракціон

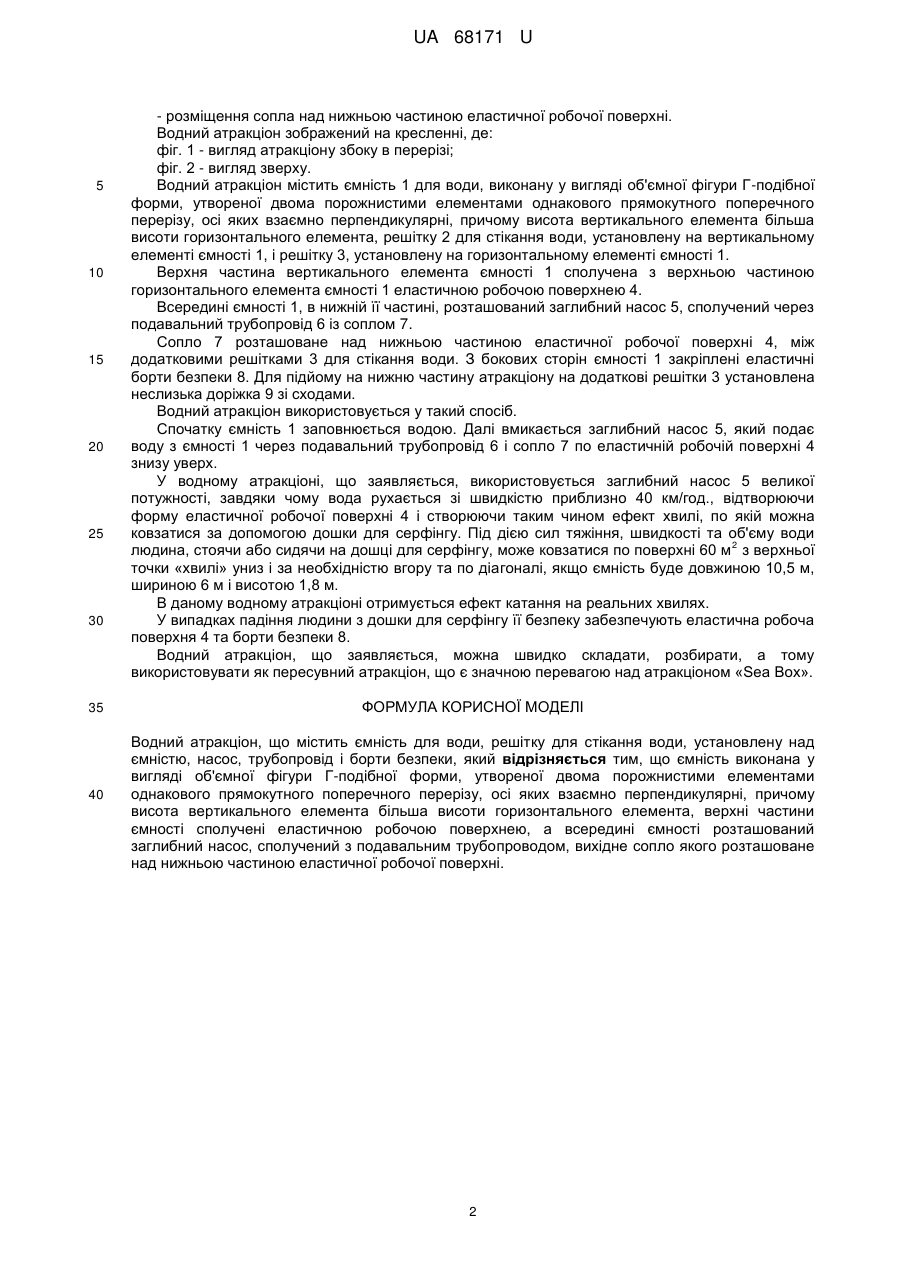

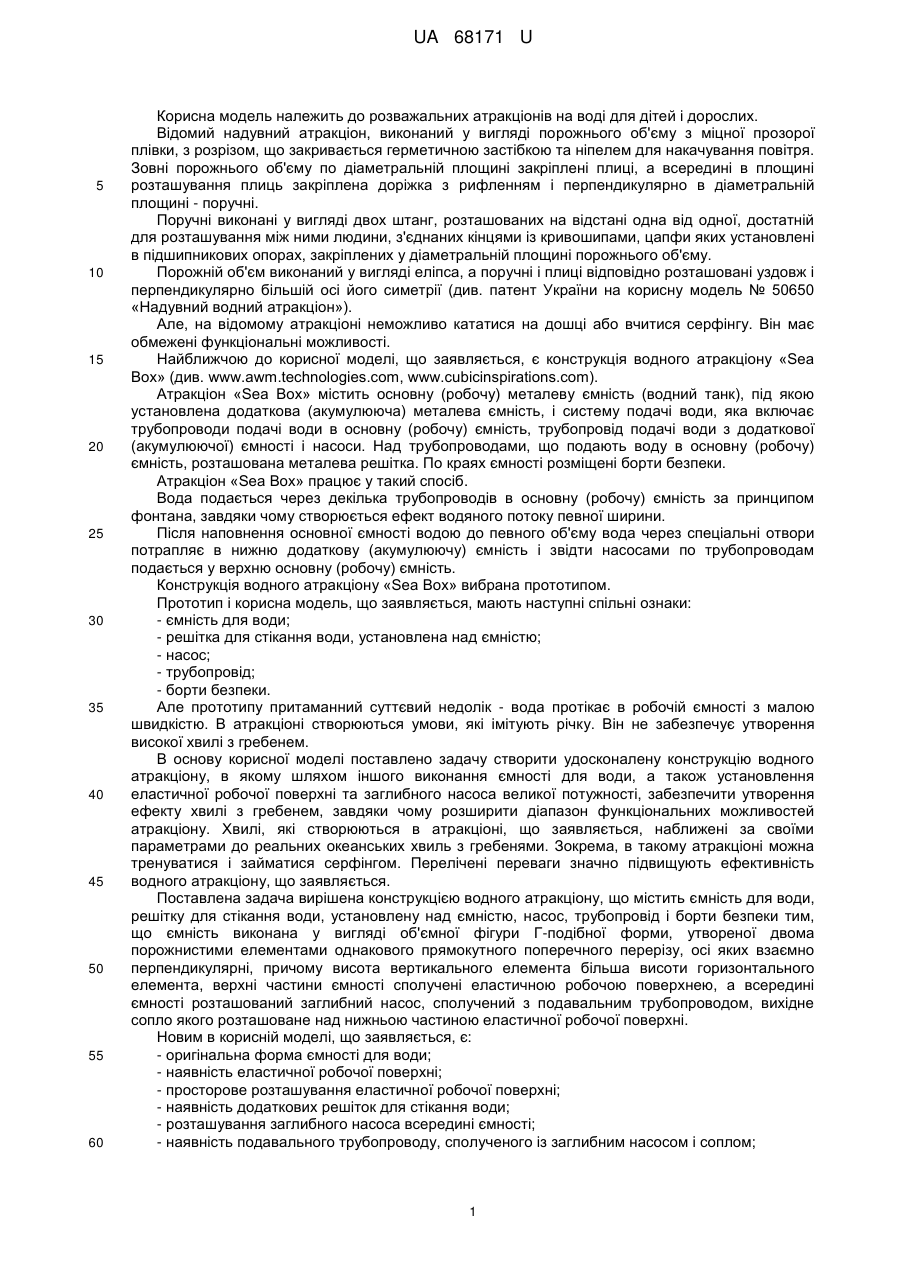

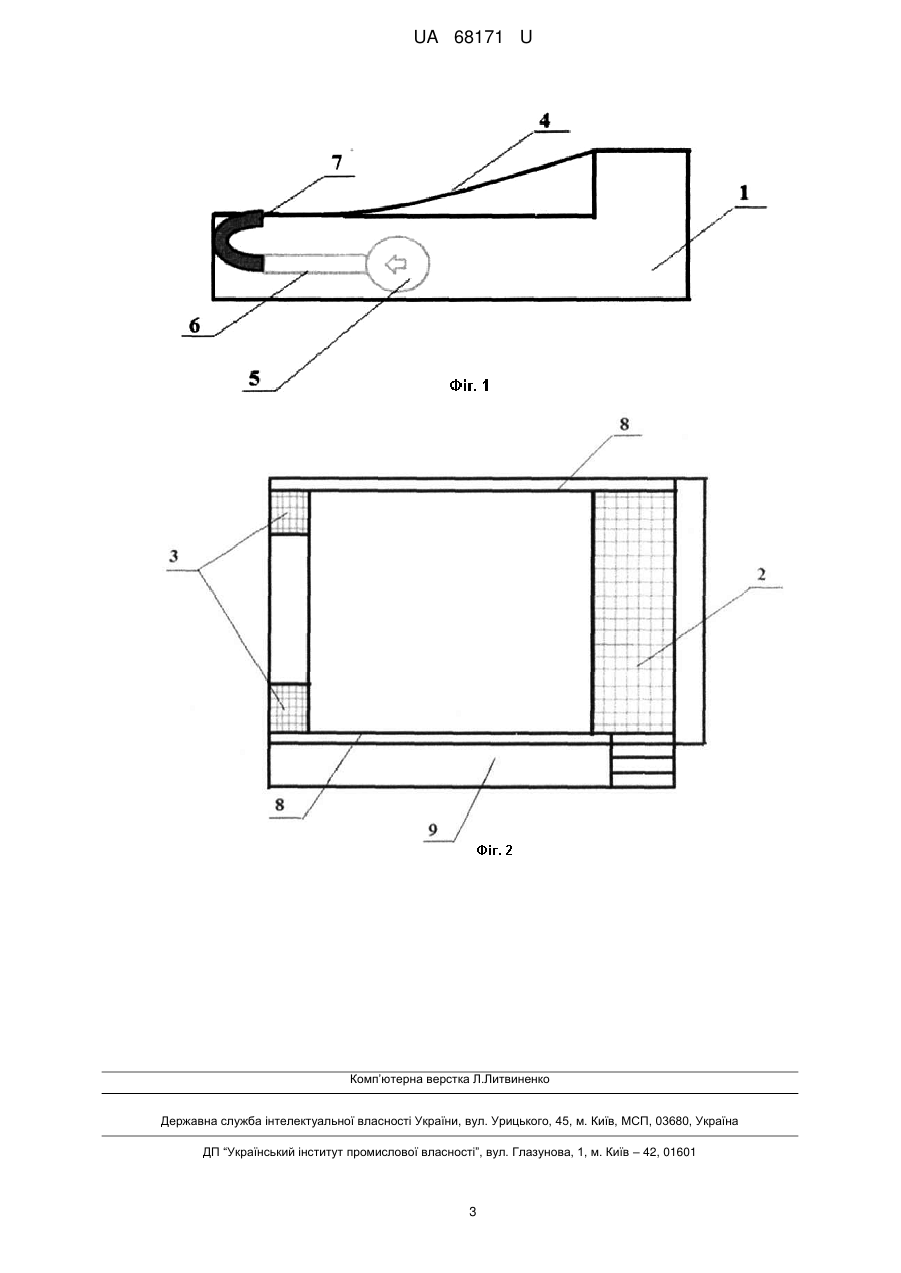

Реферат: Водний атракціон містить ємність для води, решітку для стікання води, установлену над ємністю, насос, трубопровід і борти безпеки. Ємність виконана у вигляді об'ємної фігури Гподібної форми, утвореної двома порожнистими елементами однакового прямокутного поперечного перерізу, осі яких взаємно перпендикулярні. При цьому висота вертикального елемента більша висоти горизонтального елемента. Верхні частини ємності сполучені еластичною робочою поверхнею. Всередині ємності розташований заглибний насос, сполучений з подавальним трубопроводом, вихідне сопло якого розташоване над нижньою частиною еластичної робочої поверхні. UA 68171 U (54) ВОДНИЙ АТРАКЦІОН UA 68171 U UA 68171 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до розважальних атракціонів на воді для дітей і дорослих. Відомий надувний атракціон, виконаний у вигляді порожнього об'єму з міцної прозорої плівки, з розрізом, що закривається герметичною застібкою та ніпелем для накачування повітря. Зовні порожнього об'єму по діаметральній площині закріплені плиці, а всередині в площині розташування плиць закріплена доріжка з рифленням і перпендикулярно в діаметральній площині - поручні. Поручні виконані у вигляді двох штанг, розташованих на відстані одна від одної, достатній для розташування між ними людини, з'єднаних кінцями із кривошипами, цапфи яких установлені в підшипникових опорах, закріплених у діаметральній площині порожнього об'єму. Порожній об'єм виконаний у вигляді еліпса, а поручні і плиці відповідно розташовані уздовж і перпендикулярно більшій осі його симетрії (див. патент України на корисну модель № 50650 «Надувний водний атракціон»). Але, на відомому атракціоні неможливо кататися на дошці або вчитися серфінгу. Він має обмежені функціональні можливості. Найближчою до корисної моделі, що заявляється, є конструкція водного атракціону «Sea Box» (див. www.awm.technologies.com, www.сubicinspirations.com). Атракціон «Sea Box» містить основну (робочу) металеву ємність (водний танк), під якою установлена додаткова (акумулююча) металева ємність, і систему подачі води, яка включає трубопроводи подачі води в основну (робочу) ємність, трубопровід подачі води з додаткової (акумулюючої) ємності і насоси. Над трубопроводами, що подають воду в основну (робочу) ємність, розташована металева решітка. По краях ємності розміщені борти безпеки. Атракціон «Sea Box» працює у такий спосіб. Вода подається через декілька трубопроводів в основну (робочу) ємність за принципом фонтана, завдяки чому створюється ефект водяного потоку певної ширини. Після наповнення основної ємності водою до певного об'єму вода через спеціальні отвори потрапляє в нижню додаткову (акумулюючу) ємність і звідти насосами по трубопроводам подається у верхню основну (робочу) ємність. Конструкція водного атракціону «Sea Box» вибрана прототипом. Прототип і корисна модель, що заявляється, мають наступні спільні ознаки: - ємність для води; - решітка для стікання води, установлена над ємністю; - насос; - трубопровід; - борти безпеки. Але прототипу притаманний суттєвий недолік - вода протікає в робочій ємності з малою швидкістю. В атракціоні створюються умови, які імітують річку. Він не забезпечує утворення високої хвилі з гребенем. В основу корисної моделі поставлено задачу створити удосконалену конструкцію водного атракціону, в якому шляхом іншого виконання ємності для води, а також установлення еластичної робочої поверхні та заглибного насоса великої потужності, забезпечити утворення ефекту хвилі з гребенем, завдяки чому розширити діапазон функціональних можливостей атракціону. Хвилі, які створюються в атракціоні, що заявляється, наближені за своїми параметрами до реальних океанських хвиль з гребенями. Зокрема, в такому атракціоні можна тренуватися і займатися серфінгом. Перелічені переваги значно підвищують ефективність водного атракціону, що заявляється. Поставлена задача вирішена конструкцією водного атракціону, що містить ємність для води, решітку для стікання води, установлену над ємністю, насос, трубопровід і борти безпеки тим, що ємність виконана у вигляді об'ємної фігури Г-подібної форми, утвореної двома порожнистими елементами однакового прямокутного поперечного перерізу, осі яких взаємно перпендикулярні, причому висота вертикального елемента більша висоти горизонтального елемента, верхні частини ємності сполучені еластичною робочою поверхнею, а всередині ємності розташований заглибний насос, сполучений з подавальним трубопроводом, вихідне сопло якого розташоване над нижньою частиною еластичної робочої поверхні. Новим в корисній моделі, що заявляється, є: - оригінальна форма ємності для води; - наявність еластичної робочої поверхні; - просторове розташування еластичної робочої поверхні; - наявність додаткових решіток для стікання води; - розташування заглибного насоса всередині ємності; - наявність подавального трубопроводу, сполученого із заглибним насосом і соплом; 1 UA 68171 U 5 10 15 20 25 30 35 40 - розміщення сопла над нижньою частиною еластичної робочої поверхні. Водний атракціон зображений на кресленні, де: фіг. 1 - вигляд атракціону збоку в перерізі; фіг. 2 - вигляд зверху. Водний атракціон містить ємність 1 для води, виконану у вигляді об'ємної фігури Г-подібної форми, утвореної двома порожнистими елементами однакового прямокутного поперечного перерізу, осі яких взаємно перпендикулярні, причому висота вертикального елемента більша висоти горизонтального елемента, решітку 2 для стікання води, установлену на вертикальному елементі ємності 1, і решітку 3, установлену на горизонтальному елементі ємності 1. Верхня частина вертикального елемента ємності 1 сполучена з верхньою частиною горизонтального елемента ємності 1 еластичною робочою поверхнею 4. Всередині ємності 1, в нижній її частині, розташований заглибний насос 5, сполучений через подавальний трубопровід 6 із соплом 7. Сопло 7 розташоване над нижньою частиною еластичної робочої поверхні 4, між додатковими решітками 3 для стікання води. З бокових сторін ємності 1 закріплені еластичні борти безпеки 8. Для підйому на нижню частину атракціону на додаткові решітки 3 установлена неслизька доріжка 9 зі сходами. Водний атракціон використовується у такий спосіб. Спочатку ємність 1 заповнюється водою. Далі вмикається заглибний насос 5, який подає воду з ємності 1 через подавальний трубопровід 6 і сопло 7 по еластичній робочій поверхні 4 знизу уверх. У водному атракціоні, що заявляється, використовується заглибний насос 5 великої потужності, завдяки чому вода рухається зі швидкістю приблизно 40 км/год., відтворюючи форму еластичної робочої поверхні 4 і створюючи таким чином ефект хвилі, по якій можна ковзатися за допомогою дошки для серфінгу. Під дією сил тяжіння, швидкості та об'єму води 2 людина, стоячи або сидячи на дошці для серфінгу, може ковзатися по поверхні 60 м з верхньої точки «хвилі» униз і за необхідністю вгору та по діагоналі, якщо ємність буде довжиною 10,5 м, шириною 6 м і висотою 1,8 м. В даному водному атракціоні отримується ефект катання на реальних хвилях. У випадках падіння людини з дошки для серфінгу її безпеку забезпечують еластична робоча поверхня 4 та борти безпеки 8. Водний атракціон, що заявляється, можна швидко складати, розбирати, а тому використовувати як пересувний атракціон, що є значною перевагою над атракціоном «Sea Box». ФОРМУЛА КОРИСНОЇ МОДЕЛІ Водний атракціон, що містить ємність для води, решітку для стікання води, установлену над ємністю, насос, трубопровід і борти безпеки, який відрізняється тим, що ємність виконана у вигляді об'ємної фігури Г-подібної форми, утвореної двома порожнистими елементами однакового прямокутного поперечного перерізу, осі яких взаємно перпендикулярні, причому висота вертикального елемента більша висоти горизонтального елемента, верхні частини ємності сполучені еластичною робочою поверхнею, а всередині ємності розташований заглибний насос, сполучений з подавальним трубопроводом, вихідне сопло якого розташоване над нижньою частиною еластичної робочої поверхні. 2 UA 68171 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
