Елемент захисту, такий як нитка, стрічка тощо, для захисту документів в цілому

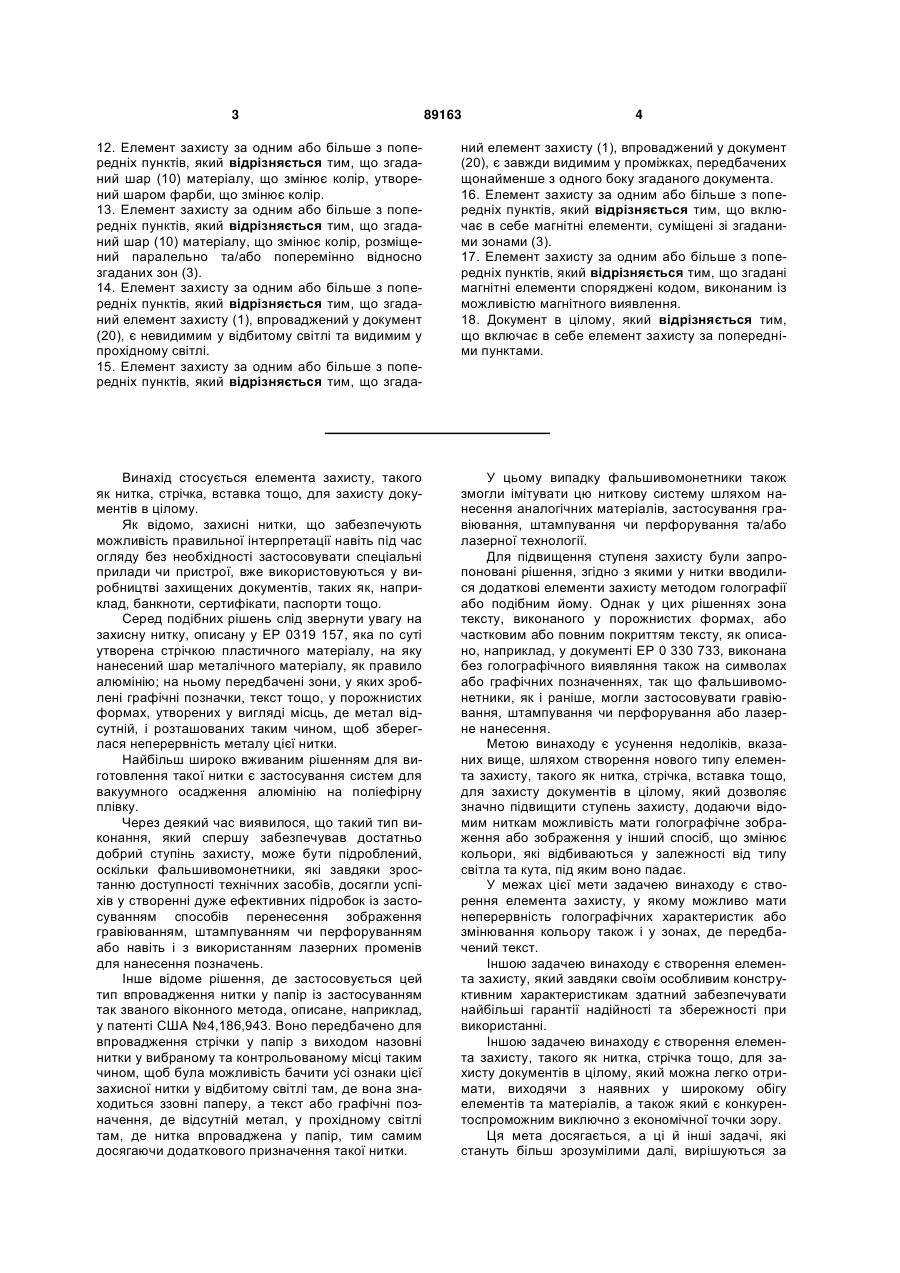

1. Елемент захисту, такий як нитка, стрічка тощо, для захисту документів в цілому, який включає в себе нежорсткий шар (1) основи, що має принаймні з одного боку шар (2) металічного матеріалу із зонами (3), у яких товщина металу становить менше за 70 % та більше за 25 % від товщини цього шару (2) металічного матеріалу у сусідніх зонах, який відрізняється тим, що включає в себе шар (5) рельєфного голографічного лаку. 2. Елемент захисту, такий як нитка, стрічка тощо, для захисту документів в цілому, який включає в себе нежорсткий шар (1) основи, що має принаймні з одного боку шар (2) металічного матеріалу із зонами (3), у яких товщина металу становить менше за 70 % та більше за 25 % від товщини цього шару (2) металічного матеріалу у сусідній зоні, який відрізняється тим, що має на згаданому шарі (1) основи шар (10) матеріалу, який змінює колір залежно від типу світла та кута падіння цього 2 (19) 1 3 89163 4 12. Елемент захисту за одним або більше з попередніх пунктів, який відрізняється тим, що згаданий шар (10) матеріалу, що змінює колір, утворений шаром фарби, що змінює колір. 13. Елемент захисту за одним або більше з попередніх пунктів, який відрізняється тим, що згаданий шар (10) матеріалу, що змінює колір, розміщений паралельно та/або поперемінно відносно згаданих зон (3). 14. Елемент захисту за одним або більше з попередніх пунктів, який відрізняється тим, що згаданий елемент захисту (1), впроваджений у документ (20), є невидимим у відбитому світлі та видимим у прохідному світлі. 15. Елемент захисту за одним або більше з попередніх пунктів, який відрізняється тим, що згада ний елемент захисту (1), впроваджений у документ (20), є завжди видимим у проміжках, передбачених щонайменше з одного боку згаданого документа. 16. Елемент захисту за одним або більше з попередніх пунктів, який відрізняється тим, що включає в себе магнітні елементи, суміщені зі згаданими зонами (3). 17. Елемент захисту за одним або більше з попередніх пунктів, який відрізняється тим, що згадані магнітні елементи споряджені кодом, виконаним із можливістю магнітного виявлення. 18. Документ в цілому, який відрізняється тим, що включає в себе елемент захисту за попередніми пунктами. Винахід стосується елемента захисту, такого як нитка, стрічка, вставка тощо, для захисту документів в цілому. Як відомо, захисні нитки, що забезпечують можливість правильної інтерпретації навіть під час огляду без необхідності застосовувати спеціальні прилади чи пристрої, вже використовуються у виробництві захищених документів, таких як, наприклад, банкноти, сертифікати, паспорти тощо. Серед подібних рішень слід звернути увагу на захисну нитку, описану у ЕР 0319 157, яка по суті утворена стрічкою пластичного матеріалу, на яку нанесений шар металічного матеріалу, як правило алюмінію; на ньому передбачені зони, у яких зроблені графічні позначки, текст тощо, у порожнистих формах, утворених у вигляді місць, де метал відсутній, і розташованих таким чином, щоб збереглася неперервність металу цієї нитки. Найбільш широко вживаним рішенням для виготовлення такої нитки є застосування систем для вакуумного осадження алюмінію на поліефірну плівку. Через деякий час виявилося, що такий тип виконання, який спершу забезпечував достатньо добрий ступінь захисту, може бути підроблений, оскільки фальшивомонетники, які завдяки зростанню доступності технічних засобів, досягли успіхів у створенні дуже ефективних підробок із застосуванням способів перенесення зображення гравіюванням, штампуванням чи перфоруванням або навіть і з використанням лазерних променів для нанесення позначень. Інше відоме рішення, де застосовується цей тип впровадження нитки у папір із застосуванням так званого віконного метода, описане, наприклад, у патенті США №4,186,943. Воно передбачено для впровадження стрічки у папір з виходом назовні нитки у вибраному та контрольованому місці таким чином, щоб була можливість бачити усі ознаки цієї захисної нитки у відбитому світлі там, де вона знаходиться ззовні паперу, а текст або графічні позначення, де відсутній метал, у прохідному світлі там, де нитка впроваджена у папір, тим самим досягаючи додаткового призначення такої нитки. У цьому випадку фальшивомонетники також змогли імітувати цю ниткову систему шляхом нанесення аналогічних матеріалів, застосування гравіювання, штампування чи перфорування та/або лазерної технології. Для підвищення ступеня захисту були запропоновані рішення, згідно з якими у нитки вводилися додаткові елементи захисту методом голографії або подібним йому. Однак у цих рішеннях зона тексту, виконаного у порожнистих формах, або частковим або повним покриттям тексту, як описано, наприклад, у документі ЕР 0 330 733, виконана без голографічного виявляння також на символах або графічних позначеннях, так що фальшивомонетники, як і раніше, могли застосовувати гравіювання, штампування чи перфорування або лазерне нанесення. Метою винаходу є усунення недоліків, вказаних вище, шляхом створення нового типу елемента захисту, такого як нитка, стрічка, вставка тощо, для захисту документів в цілому, який дозволяє значно підвищити ступень захисту, додаючи відомим ниткам можливість мати голографічне зображення або зображення у інший спосіб, що змінює кольори, які відбиваються у залежності від типу світла та кута, під яким воно падає. У межах цієї мети задачею винаходу є створення елемента захисту, у якому можливо мати неперервність голографічних характеристик або змінювання кольору також і у зонах, де передбачений текст. Іншою задачею винаходу є створення елемента захисту, який завдяки своїм особливим конструктивним характеристикам здатний забезпечувати найбільші гарантії надійності та збережності при використанні. Іншою задачею винаходу є створення елемента захисту, такого як нитка, стрічка тощо, для захисту документів в цілому, який можна легко отримати, виходячи з наявних у широкому обігу елементів та матеріалів, а також який є конкурентоспроможним виключно з економічної точки зору. Ця мета досягається, а ці й інші задачі, які стануть більш зрозумілими далі, вирішуються за 5 допомогою елемента захисту за цим винаходом, такого як нитка, стрічка тощо, для захисту документів в цілому, який включає в себе нежорсткий шар основи, що має принаймні з одного боку шар металічного матеріалу із зонами, у яких товщина металу становить менше за 70% та більше за 25% від товщини цього шару металічного матеріалу у сусідніх зонах, який відрізняється тим, що він включає в себе шар рельєфного голографічного лаку. Дальші ознаки та переваги цього винаходу пояснюються наведеним далі докладним описом варіанта здійснення, якому віддають перевагу, але який не обмежує обсягу винаходу, для елемента захисту, такого як нитка, стрічка тощо, для захисту документів в цілому, проілюстрованого за допомогою прикладу, який не обмежує обсягу винаходу і який наведено на супровідних кресленнях, на яких: Фіг.1 являє собою схематичний вигляд елемента захисту за цим винаходом, який виконаний у формі стрічки; Фіг.2 являє собою пошаровий вигляд елемента захисту, показаного на Фіг.1; Фіг.3 являє собою пошаровий вигляд елемента захисту з шаром матеріалу, що змінює колір; Фіг.4 являє собою схематичний вид, на якому показана впроваджена нитка документа, що не може бути виявлена у відбитому світлі; Фіг.5 являє собою схематичний вид, на якому показана така нитка, що виконана з можливістю виявлення у прохідному світлі. Як показано на фігурах, захисний елемент, такий як нитка, стрічка, вставка тощо, для захисту документів в цілому, включає в себе нежорсткий шар основи, позначений позицією 1, який переважно виготовлений з поліефіру відомими способами. Шар 2 металічного матеріалу передбачений на шарі (1) основи, та у згаданому шарі наявні зони, позначені на схемі позицією 3, у яких товщина металу становить менше за 70% та більше за 25% від товщини цього шару металічного матеріалу у сусідніх зонах, тобто товщина відповідно між 25% та 70% від товщини цього шару металічного матеріалу у сусідніх зонах, як вказано у документі WO 2004/014665 А1, який наведений тут шляхом посилання. У відповідності з Фіг.1 та Фіг.2, важлива особливість цього винаходу полягає в тому, що голографічний лак, позначений позицією 5, який за варіантом, якому віддають перевагу, розташований між шаром (1) основи та шаром 2 металічного матеріалу і є рельєфним таким чином, що утворює голографічне зображення або факультативно ексельграму, піксельграму, зображення, утворене шляхом електронно-променевої літографії, кінеграму тощо; і хоча найкращі результати були досягнуті із застосуванням рішення, описаного вище, цей голографічний лак також може бути розташований зверху на металічному шарі або з іншого боку шару основи. Голографічний лак 5 повністю покритий алюмінієм, який нанесений осадженням у вакуумі, і після утворення зон 3 неперервність голограми 89163 6 має місце навіть у зонах 3, де представлені графічні позначки, зображення, літери і так далі, на відміну від відомих рішень, які передбачають порушення неперервності голограми у заглиблених зонах, що складають текст, оскільки металічний шар не був наявним у цих зонах. За варіантом здійснення, описаним вище, шляхом застосування шару з неперервністю металу по усій своїй поверхні можливо поєднати можливість виявлення зон зменшеної товщини, які на практиці являють собою заглиблені написи, з додатковим захистом, який обумовлений наявністю голограми, яка зберігає неперервність у зонах різних товщин металу та має відповідну зміну голографічного зображення разом зі збереженням своєї неперервності. Згідно з Фіг.3-5, елемент захисту також включає в себе шар основи, позначений позицією 1, а також шар 2 металічного матеріалу, де утворені зони 3 у спосіб, повністю подібний до описаного вище. Різниця полягає у тому, що присутній шар 10 матеріалу, який змінює кольори у залежності від типу світла та від кута падіння цього світла; цей шар 10, що змінює колір, утворений, наприклад, за допомогою флуоресцентної фарби або фарби, що змінює колір, що забезпечують можливість мати зони, що змінюють колір, паралельно та/або поперемінно та у будь-якому випадку є суміщеними з зонами 3, які мають іншу товщину металу; цей шар, що змінює колір, може факультативно мати суцільну основу. Крім того, коли нитка впроваджена у папір, в цілому позначений позицією 20, ця нитка не є видимою у відбитому світлі, як показано на Фіг.4, а замість цього є видимою у прохідному світлі та, якщо дивитися з того боку, що має металічний шар, типові ознаки цього металічного шару поєднуються зі здатністю до змінювання кольору, яка передбачена за допомогою шару 10, виготовленого з матеріалу, що має спеціальні властивості щодо кольорів. Слід зазначити, що така нитка може бути повністю впровадженою у документ або ж впровадженою із застосуванням так званого "віконного" методу. Цей захисний елемент, впроваджений у документ, завжди видно у проміжках, передбачених принаймні з одного боку цього документа. Шар 10 може бути виконаний у найрізноманітніші способи, тобто він може бути створений таким чином, щоб мати частини, які є поперемінними із зонами 3, або бути факультативно неперервним у будь-якому випадку та у вигляді нанесення, що дозволяє визначити постійну залежність між наявністю цього шару та зон 3. Іншою можливістю поліпшити характеристики захисту є наявність магнітних елементів, суміщених з зонами 3; згадані магнітні елементи можуть бути різних типів та можуть бути, наприклад, такого типу, як показаний у документі ЕР 310707. Таким чином, з вищенаведеного опису очевидно, що винахід досягає поставленої мети та вирішує поставлені задачі. Зокрема, особливо важливим є те, що елемент захисту, такий як нитка, стрічка тощо, шляхом застосування неперервного 7 89163 металічного шару дозволяє забезпечити неперервність голографічного зображення та забезпечує її навіть якщо застосовуються фарби, які призводять до виникнення ефектів мінливості кольору, в той самий час маючи диференціацію характеристик кольору у залежності від товщини цього металічного шару. Комп’ютерна верстка М. Ломалова 8 Таким чином запропонований винахід може мати численні варіанти та модифікації, які не виходять за межі наведеної формули винаходу. Усі деталі можуть також підлягати змінам згідно з потребами. Патентна заявка Італії №МІ2003А000929, за якою ця заявка має пріоритет, включена сюди шляхом посилання. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
