Система знищення/ураження наземних та повітряних цілей типу безпілотних авіаційних комплексів

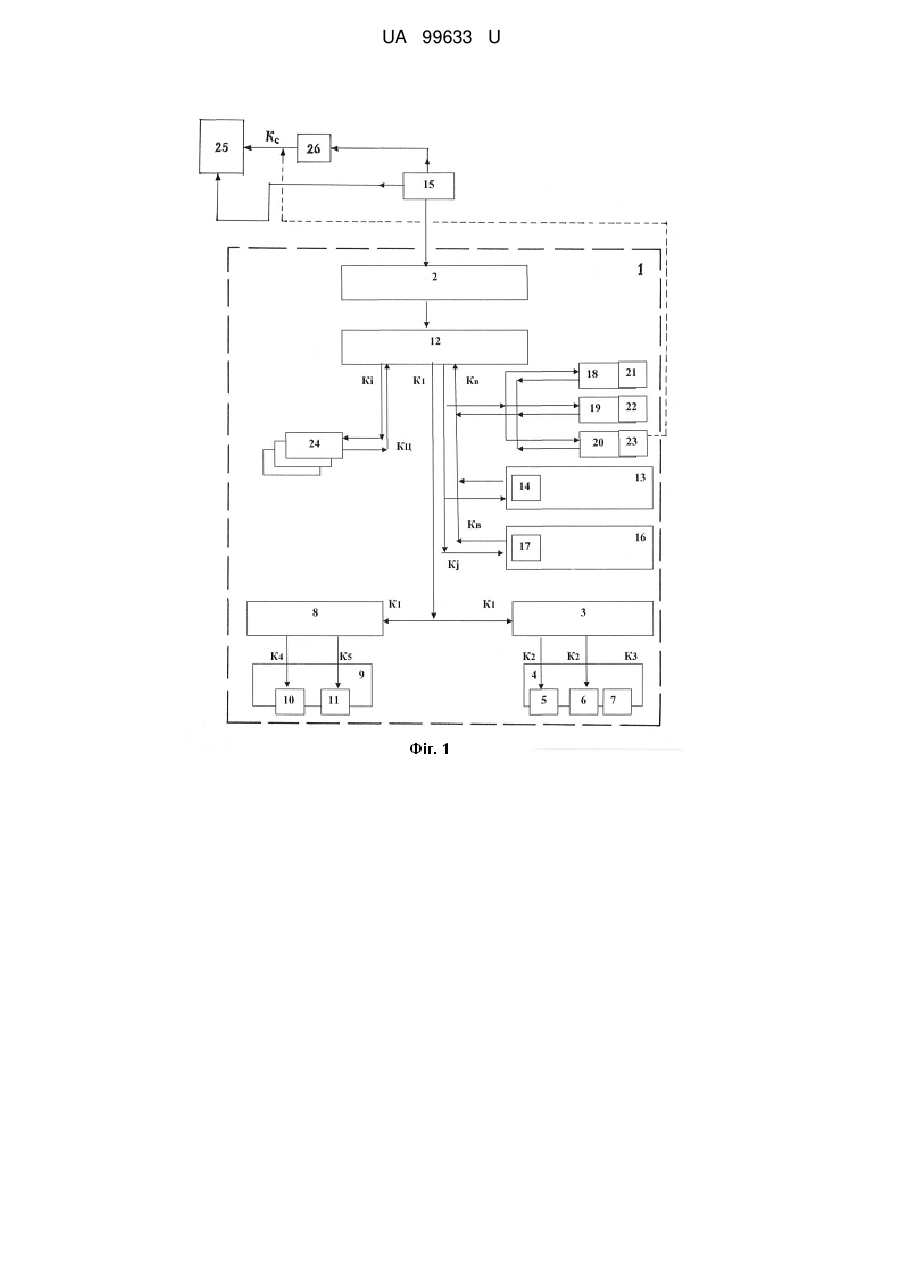

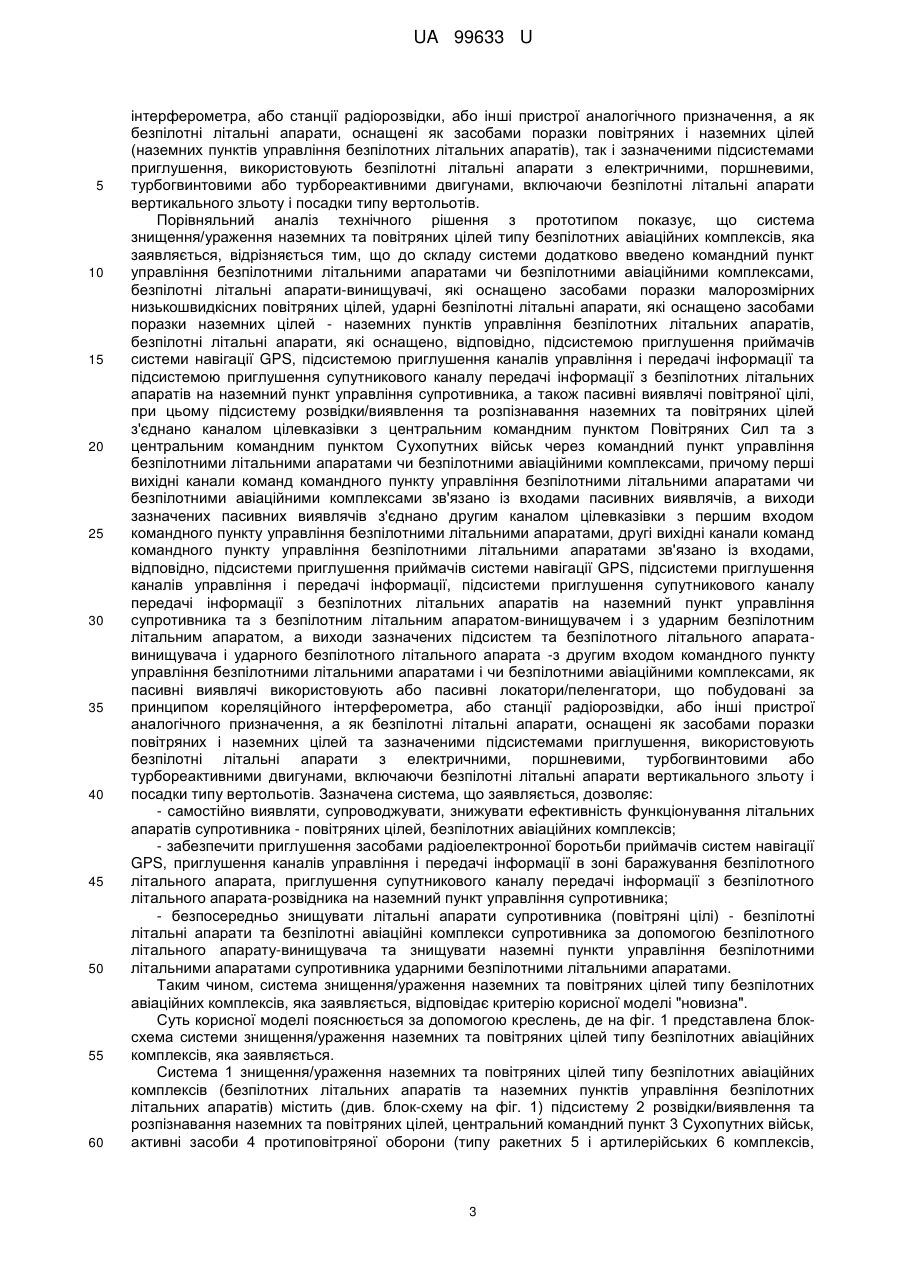

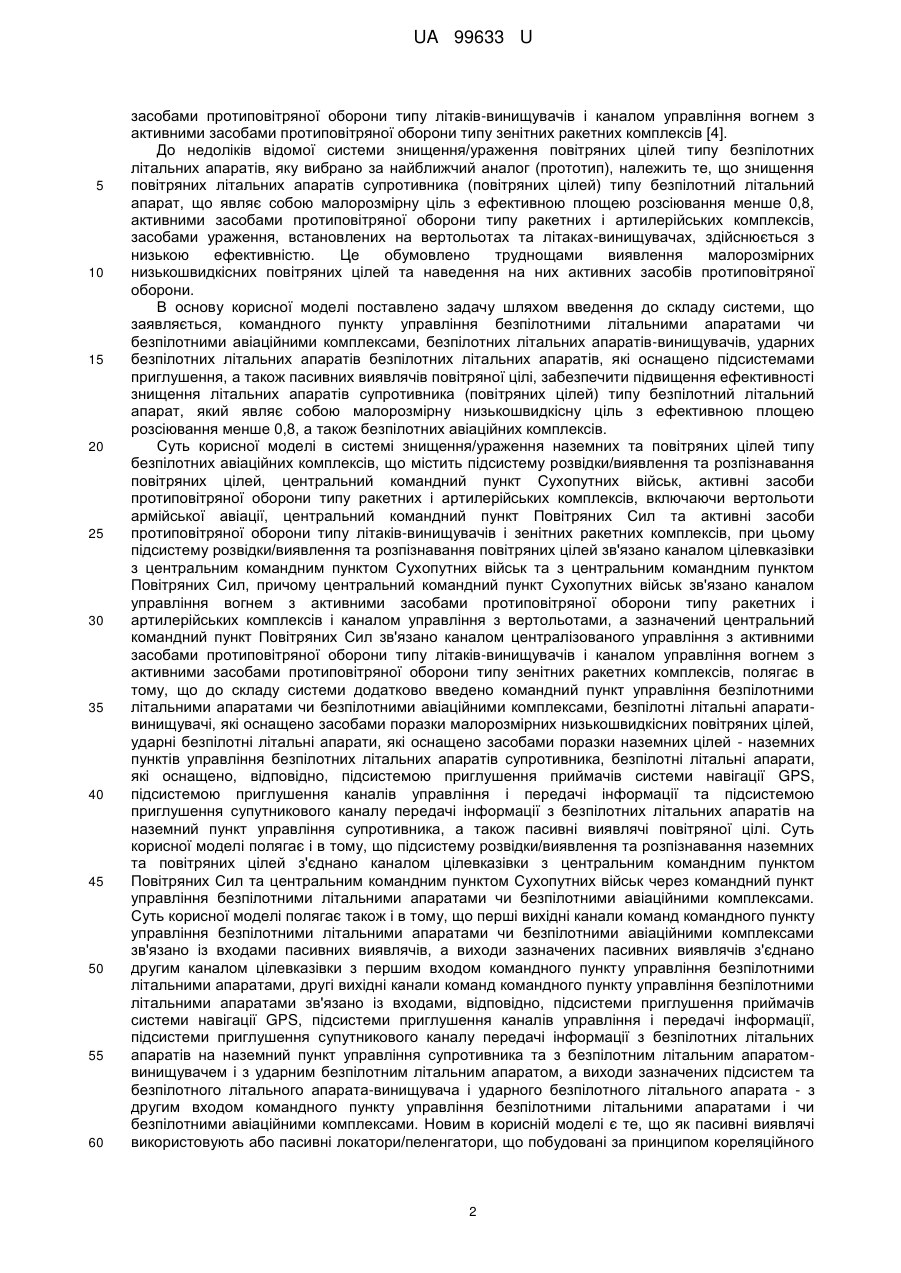

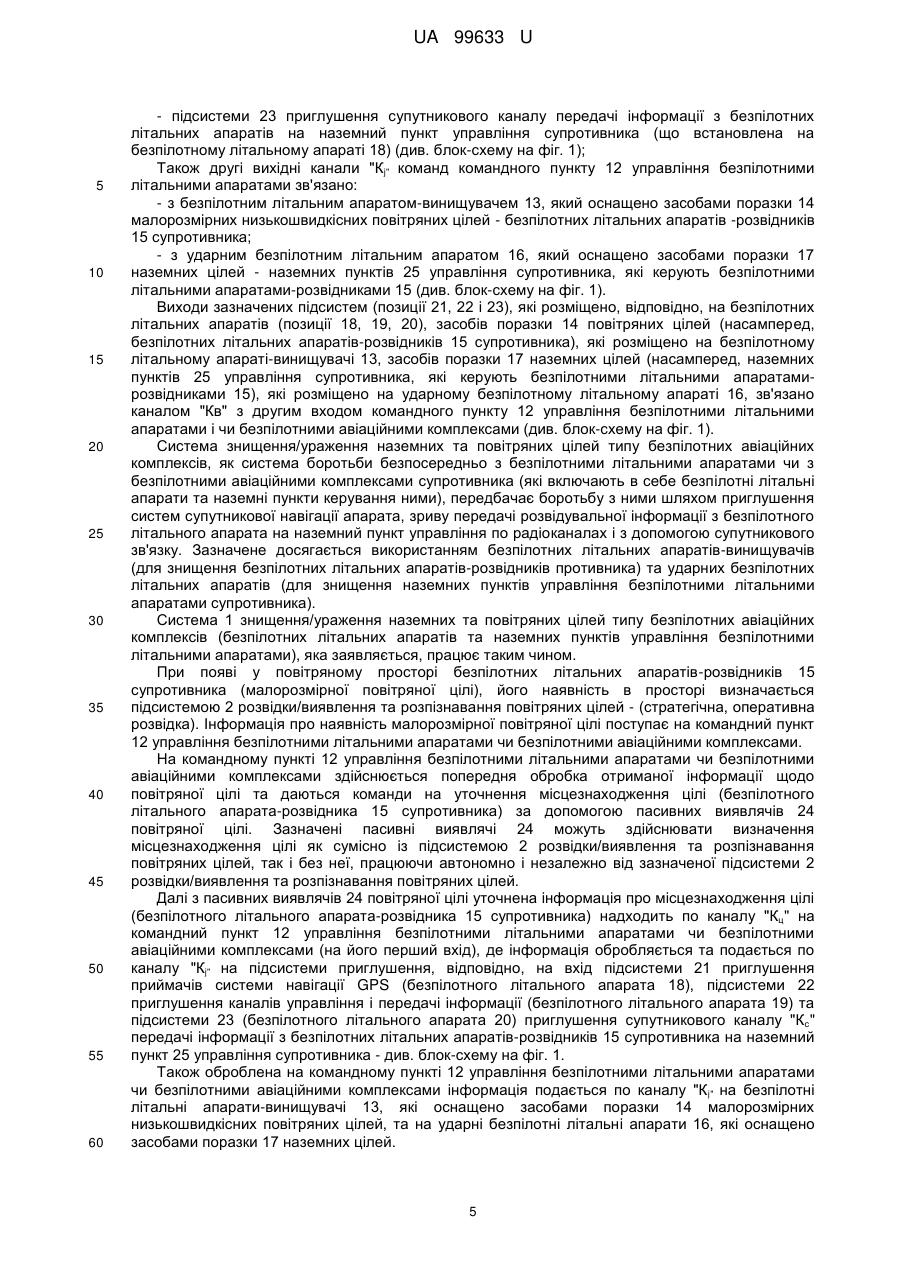

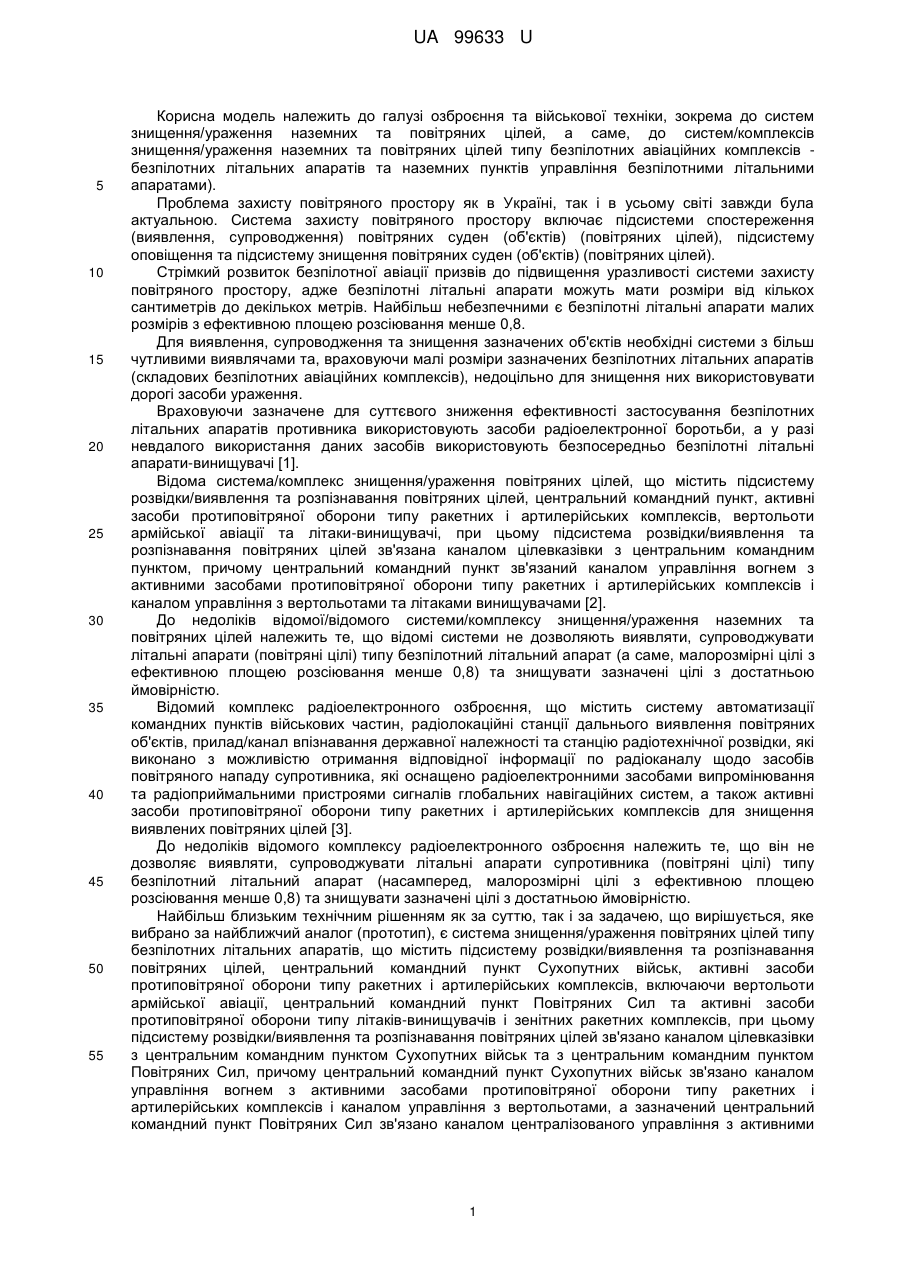

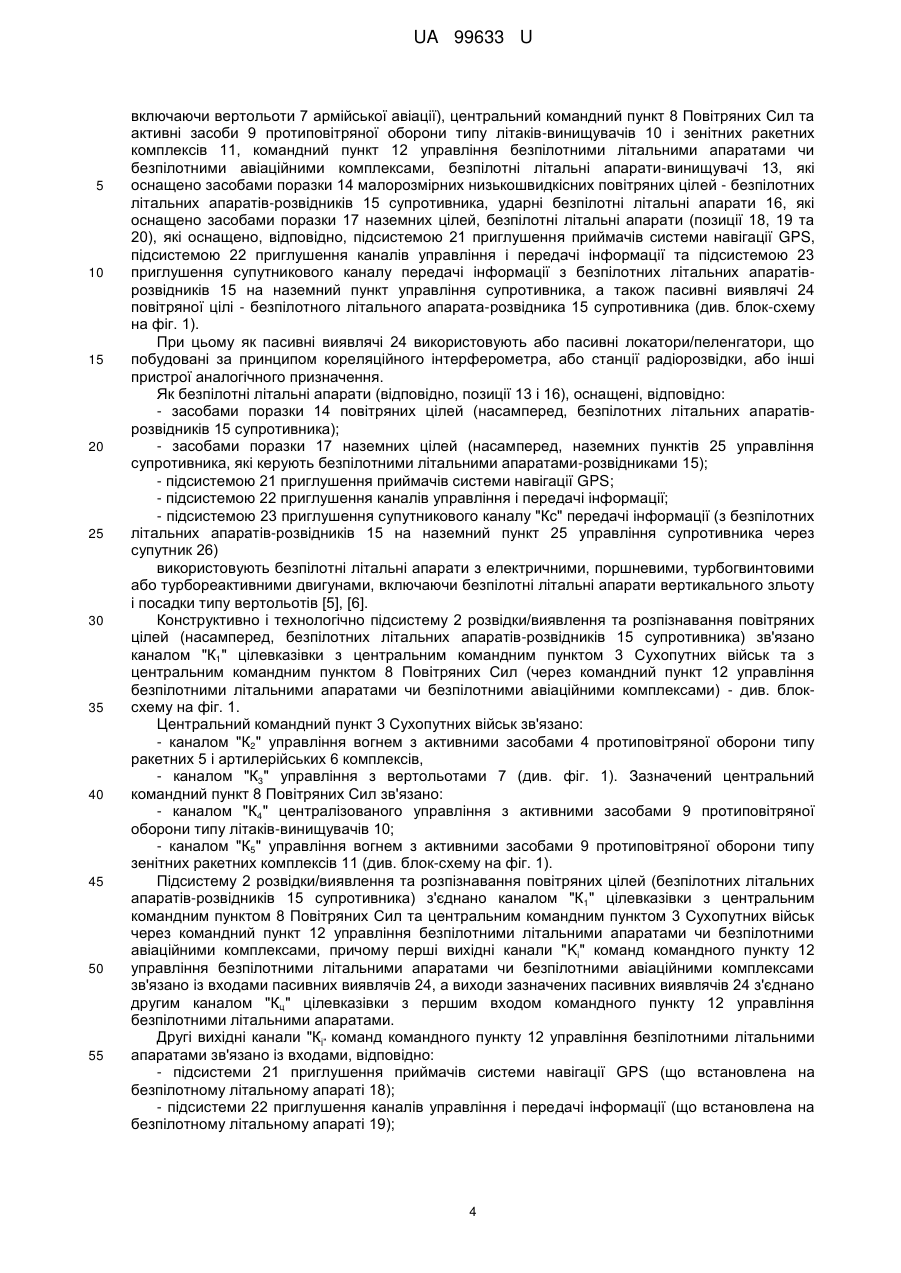

Реферат: Система знищення/ураження наземних та повітряних цілей типу безпілотних авіаційних комплексів містить підсистему розвідки/виявлення та розпізнавання повітряних цілей, центральний командний пункт Сухопутних військ, активні засоби протиповітряної оборони типу ракетних і артилерійських комплексів, включаючи вертольоти армійської авіації, центральний командний пункт Повітряних Сил та активні засоби протиповітряної оборони типу літаківвинищувачів і зенітних ракетних комплексів. До складу системи додатково введено командний пункт управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами, безпілотні літальні апарати-винищувачі, які оснащено засобами поразки малорозмірних низькошвидкісних повітряних цілей, ударні безпілотні літальні апарати, які оснащено засобами поразки наземних цілей, безпілотні літальні апарати, які оснащено, відповідно, підсистемою приглушення приймачів системи навігації GPS, підсистемою приглушення каналів управління і передачі інформації та підсистемою приглушення супутникового каналу передачі інформації з безпілотних літальних апаратів на наземний пункт управління супротивника, а також пасивні виявлячі повітряної цілі. UA 99633 U (12) UA 99633 U UA 99633 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі озброєння та військової техніки, зокрема до систем знищення/ураження наземних та повітряних цілей, а саме, до систем/комплексів знищення/ураження наземних та повітряних цілей типу безпілотних авіаційних комплексів безпілотних літальних апаратів та наземних пунктів управління безпілотними літальними апаратами). Проблема захисту повітряного простору як в Україні, так і в усьому світі завжди була актуальною. Система захисту повітряного простору включає підсистеми спостереження (виявлення, супроводження) повітряних суден (об'єктів) (повітряних цілей), підсистему оповіщення та підсистему знищення повітряних суден (об'єктів) (повітряних цілей). Стрімкий розвиток безпілотної авіації призвів до підвищення уразливості системи захисту повітряного простору, адже безпілотні літальні апарати можуть мати розміри від кількох сантиметрів до декількох метрів. Найбільш небезпечними є безпілотні літальні апарати малих розмірів з ефективною площею розсіювання менше 0,8. Для виявлення, супроводження та знищення зазначених об'єктів необхідні системи з більш чутливими виявлячами та, враховуючи малі розміри зазначених безпілотних літальних апаратів (складових безпілотних авіаційних комплексів), недоцільно для знищення них використовувати дорогі засоби ураження. Враховуючи зазначене для суттєвого зниження ефективності застосування безпілотних літальних апаратів противника використовують засоби радіоелектронної боротьби, а у разі невдалого використання даних засобів використовують безпосередньо безпілотні літальні апарати-винищувачі [1]. Відома система/комплекс знищення/ураження повітряних цілей, що містить підсистему розвідки/виявлення та розпізнавання повітряних цілей, центральний командний пункт, активні засоби протиповітряної оборони типу ракетних і артилерійських комплексів, вертольоти армійської авіації та літаки-винищувачі, при цьому підсистема розвідки/виявлення та розпізнавання повітряних цілей зв'язана каналом цілевказівки з центральним командним пунктом, причому центральний командний пункт зв'язаний каналом управління вогнем з активними засобами протиповітряної оборони типу ракетних і артилерійських комплексів і каналом управління з вертольотами та літаками винищувачами [2]. До недоліків відомої/відомого системи/комплексу знищення/ураження наземних та повітряних цілей належить те, що відомі системи не дозволяють виявляти, супроводжувати літальні апарати (повітряні цілі) типу безпілотний літальний апарат (а саме, малорозмірні цілі з ефективною площею розсіювання менше 0,8) та знищувати зазначені цілі з достатньою ймовірністю. Відомий комплекс радіоелектронного озброєння, що містить систему автоматизації командних пунктів військових частин, радіолокаційні станції дальнього виявлення повітряних об'єктів, прилад/канал впізнавання державної належності та станцію радіотехнічної розвідки, які виконано з можливістю отримання відповідної інформації по радіоканалу щодо засобів повітряного нападу супротивника, які оснащено радіоелектронними засобами випромінювання та радіоприймальними пристроями сигналів глобальних навігаційних систем, а також активні засоби протиповітряної оборони типу ракетних і артилерійських комплексів для знищення виявлених повітряних цілей [3]. До недоліків відомого комплексу радіоелектронного озброєння належить те, що він не дозволяє виявляти, супроводжувати літальні апарати супротивника (повітряні цілі) типу безпілотний літальний апарат (насамперед, малорозмірні цілі з ефективною площею розсіювання менше 0,8) та знищувати зазначені цілі з достатньою ймовірністю. Найбільш близьким технічним рішенням як за суттю, так і за задачею, що вирішується, яке вибрано за найближчий аналог (прототип), є система знищення/ураження повітряних цілей типу безпілотних літальних апаратів, що містить підсистему розвідки/виявлення та розпізнавання повітряних цілей, центральний командний пункт Сухопутних військ, активні засоби протиповітряної оборони типу ракетних і артилерійських комплексів, включаючи вертольоти армійської авіації, центральний командний пункт Повітряних Сил та активні засоби протиповітряної оборони типу літаків-винищувачів і зенітних ракетних комплексів, при цьому підсистему розвідки/виявлення та розпізнавання повітряних цілей зв'язано каналом цілевказівки з центральним командним пунктом Сухопутних військ та з центральним командним пунктом Повітряних Сил, причому центральний командний пункт Сухопутних військ зв'язано каналом управління вогнем з активними засобами протиповітряної оборони типу ракетних і артилерійських комплексів і каналом управління з вертольотами, а зазначений центральний командний пункт Повітряних Сил зв'язано каналом централізованого управління з активними 1 UA 99633 U 5 10 15 20 25 30 35 40 45 50 55 60 засобами протиповітряної оборони типу літаків-винищувачів і каналом управління вогнем з активними засобами протиповітряної оборони типу зенітних ракетних комплексів [4]. До недоліків відомої системи знищення/ураження повітряних цілей типу безпілотних літальних апаратів, яку вибрано за найближчий аналог (прототип), належить те, що знищення повітряних літальних апаратів супротивника (повітряних цілей) типу безпілотний літальний апарат, що являє собою малорозмірну ціль з ефективною площею розсіювання менше 0,8, активними засобами протиповітряної оборони типу ракетних і артилерійських комплексів, засобами ураження, встановлених на вертольотах та літаках-винищувачах, здійснюється з низькою ефективністю. Це обумовлено труднощами виявлення малорозмірних низькошвидкісних повітряних цілей та наведення на них активних засобів протиповітряної оборони. В основу корисної моделі поставлено задачу шляхом введення до складу системи, що заявляється, командного пункту управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами, безпілотних літальних апаратів-винищувачів, ударних безпілотних літальних апаратів безпілотних літальних апаратів, які оснащено підсистемами приглушення, а також пасивних виявлячів повітряної цілі, забезпечити підвищення ефективності знищення літальних апаратів супротивника (повітряних цілей) типу безпілотний літальний апарат, який являє собою малорозмірну низькошвидкісну ціль з ефективною площею розсіювання менше 0,8, а також безпілотних авіаційних комплексів. Суть корисної моделі в системі знищення/ураження наземних та повітряних цілей типу безпілотних авіаційних комплексів, що містить підсистему розвідки/виявлення та розпізнавання повітряних цілей, центральний командний пункт Сухопутних військ, активні засоби протиповітряної оборони типу ракетних і артилерійських комплексів, включаючи вертольоти армійської авіації, центральний командний пункт Повітряних Сил та активні засоби протиповітряної оборони типу літаків-винищувачів і зенітних ракетних комплексів, при цьому підсистему розвідки/виявлення та розпізнавання повітряних цілей зв'язано каналом цілевказівки з центральним командним пунктом Сухопутних військ та з центральним командним пунктом Повітряних Сил, причому центральний командний пункт Сухопутних військ зв'язано каналом управління вогнем з активними засобами протиповітряної оборони типу ракетних і артилерійських комплексів і каналом управління з вертольотами, а зазначений центральний командний пункт Повітряних Сил зв'язано каналом централізованого управління з активними засобами протиповітряної оборони типу літаків-винищувачів і каналом управління вогнем з активними засобами протиповітряної оборони типу зенітних ракетних комплексів, полягає в тому, що до складу системи додатково введено командний пункт управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами, безпілотні літальні апаративинищувачі, які оснащено засобами поразки малорозмірних низькошвидкісних повітряних цілей, ударні безпілотні літальні апарати, які оснащено засобами поразки наземних цілей - наземних пунктів управління безпілотних літальних апаратів супротивника, безпілотні літальні апарати, які оснащено, відповідно, підсистемою приглушення приймачів системи навігації GPS, підсистемою приглушення каналів управління і передачі інформації та підсистемою приглушення супутникового каналу передачі інформації з безпілотних літальних апаратів на наземний пункт управління супротивника, а також пасивні виявлячі повітряної цілі. Суть корисної моделі полягає і в тому, що підсистему розвідки/виявлення та розпізнавання наземних та повітряних цілей з'єднано каналом цілевказівки з центральним командним пунктом Повітряних Сил та центральним командним пунктом Сухопутних військ через командний пункт управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами. Суть корисної моделі полягає також і в тому, що перші вихідні канали команд командного пункту управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами зв'язано із входами пасивних виявлячів, а виходи зазначених пасивних виявлячів з'єднано другим каналом цілевказівки з першим входом командного пункту управління безпілотними літальними апаратами, другі вихідні канали команд командного пункту управління безпілотними літальними апаратами зв'язано із входами, відповідно, підсистеми приглушення приймачів системи навігації GPS, підсистеми приглушення каналів управління і передачі інформації, підсистеми приглушення супутникового каналу передачі інформації з безпілотних літальних апаратів на наземний пункт управління супротивника та з безпілотним літальним апаратомвинищувачем і з ударним безпілотним літальним апаратом, а виходи зазначених підсистем та безпілотного літального апарата-винищувача і ударного безпілотного літального апарата - з другим входом командного пункту управління безпілотними літальними апаратами і чи безпілотними авіаційними комплексами. Новим в корисній моделі є те, що як пасивні виявлячі використовують або пасивні локатори/пеленгатори, що побудовані за принципом кореляційного 2 UA 99633 U 5 10 15 20 25 30 35 40 45 50 55 60 інтерферометра, або станції радіорозвідки, або інші пристрої аналогічного призначення, а як безпілотні літальні апарати, оснащені як засобами поразки повітряних і наземних цілей (наземних пунктів управління безпілотних літальних апаратів), так і зазначеними підсистемами приглушення, використовують безпілотні літальні апарати з електричними, поршневими, турбогвинтовими або турбореактивними двигунами, включаючи безпілотні літальні апарати вертикального зльоту і посадки типу вертольотів. Порівняльний аналіз технічного рішення з прототипом показує, що система знищення/ураження наземних та повітряних цілей типу безпілотних авіаційних комплексів, яка заявляється, відрізняється тим, що до складу системи додатково введено командний пункт управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами, безпілотні літальні апарати-винищувачі, які оснащено засобами поразки малорозмірних низькошвидкісних повітряних цілей, ударні безпілотні літальні апарати, які оснащено засобами поразки наземних цілей - наземних пунктів управління безпілотних літальних апаратів, безпілотні літальні апарати, які оснащено, відповідно, підсистемою приглушення приймачів системи навігації GPS, підсистемою приглушення каналів управління і передачі інформації та підсистемою приглушення супутникового каналу передачі інформації з безпілотних літальних апаратів на наземний пункт управління супротивника, а також пасивні виявлячі повітряної цілі, при цьому підсистему розвідки/виявлення та розпізнавання наземних та повітряних цілей з'єднано каналом цілевказівки з центральним командним пунктом Повітряних Сил та з центральним командним пунктом Сухопутних військ через командний пункт управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами, причому перші вихідні канали команд командного пункту управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами зв'язано із входами пасивних виявлячів, а виходи зазначених пасивних виявлячів з'єднано другим каналом цілевказівки з першим входом командного пункту управління безпілотними літальними апаратами, другі вихідні канали команд командного пункту управління безпілотними літальними апаратами зв'язано із входами, відповідно, підсистеми приглушення приймачів системи навігації GPS, підсистеми приглушення каналів управління і передачі інформації, підсистеми приглушення супутникового каналу передачі інформації з безпілотних літальних апаратів на наземний пункт управління супротивника та з безпілотним літальним апаратом-винищувачем і з ударним безпілотним літальним апаратом, а виходи зазначених підсистем та безпілотного літального апаратавинищувача і ударного безпілотного літального апарата -з другим входом командного пункту управління безпілотними літальними апаратами і чи безпілотними авіаційними комплексами, як пасивні виявлячі використовують або пасивні локатори/пеленгатори, що побудовані за принципом кореляційного інтерферометра, або станції радіорозвідки, або інші пристрої аналогічного призначення, а як безпілотні літальні апарати, оснащені як засобами поразки повітряних і наземних цілей та зазначеними підсистемами приглушення, використовують безпілотні літальні апарати з електричними, поршневими, турбогвинтовими або турбореактивними двигунами, включаючи безпілотні літальні апарати вертикального зльоту і посадки типу вертольотів. Зазначена система, що заявляється, дозволяє: - самостійно виявляти, супроводжувати, знижувати ефективність функціонування літальних апаратів супротивника - повітряних цілей, безпілотних авіаційних комплексів; - забезпечити приглушення засобами радіоелектронної боротьби приймачів систем навігації GPS, приглушення каналів управління і передачі інформації в зоні баражування безпілотного літального апарата, приглушення супутникового каналу передачі інформації з безпілотного літального апарата-розвідника на наземний пункт управління супротивника; - безпосередньо знищувати літальні апарати супротивника (повітряні цілі) - безпілотні літальні апарати та безпілотні авіаційні комплекси супротивника за допомогою безпілотного літального апарату-винищувача та знищувати наземні пункти управління безпілотними літальними апаратами супротивника ударними безпілотними літальними апаратами. Таким чином, система знищення/ураження наземних та повітряних цілей типу безпілотних авіаційних комплексів, яка заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою креслень, де на фіг. 1 представлена блоксхема системи знищення/ураження наземних та повітряних цілей типу безпілотних авіаційних комплексів, яка заявляється. Система 1 знищення/ураження наземних та повітряних цілей типу безпілотних авіаційних комплексів (безпілотних літальних апаратів та наземних пунктів управління безпілотних літальних апаратів) містить (див. блок-схему на фіг. 1) підсистему 2 розвідки/виявлення та розпізнавання наземних та повітряних цілей, центральний командний пункт 3 Сухопутних військ, активні засоби 4 протиповітряної оборони (типу ракетних 5 і артилерійських 6 комплексів, 3 UA 99633 U 5 10 15 20 25 30 35 40 45 50 55 включаючи вертольоти 7 армійської авіації), центральний командний пункт 8 Повітряних Сил та активні засоби 9 протиповітряної оборони типу літаків-винищувачів 10 і зенітних ракетних комплексів 11, командний пункт 12 управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами, безпілотні літальні апарати-винищувачі 13, які оснащено засобами поразки 14 малорозмірних низькошвидкісних повітряних цілей - безпілотних літальних апаратів-розвідників 15 супротивника, ударні безпілотні літальні апарати 16, які оснащено засобами поразки 17 наземних цілей, безпілотні літальні апарати (позиції 18, 19 та 20), які оснащено, відповідно, підсистемою 21 приглушення приймачів системи навігації GPS, підсистемою 22 приглушення каналів управління і передачі інформації та підсистемою 23 приглушення супутникового каналу передачі інформації з безпілотних літальних апаратіврозвідників 15 на наземний пункт управління супротивника, а також пасивні виявлячі 24 повітряної цілі - безпілотного літального апарата-розвідника 15 супротивника (див. блок-схему на фіг. 1). При цьому як пасивні виявлячі 24 використовують або пасивні локатори/пеленгатори, що побудовані за принципом кореляційного інтерферометра, або станції радіорозвідки, або інші пристрої аналогічного призначення. Як безпілотні літальні апарати (відповідно, позиції 13 і 16), оснащені, відповідно: - засобами поразки 14 повітряних цілей (насамперед, безпілотних літальних апаратіврозвідників 15 супротивника); - засобами поразки 17 наземних цілей (насамперед, наземних пунктів 25 управління супротивника, які керують безпілотними літальними апаратами-розвідниками 15); - підсистемою 21 приглушення приймачів системи навігації GPS; - підсистемою 22 приглушення каналів управління і передачі інформації; - підсистемою 23 приглушення супутникового каналу "Кс" передачі інформації (з безпілотних літальних апаратів-розвідників 15 на наземний пункт 25 управління супротивника через супутник 26) використовують безпілотні літальні апарати з електричними, поршневими, турбогвинтовими або турбореактивними двигунами, включаючи безпілотні літальні апарати вертикального зльоту і посадки типу вертольотів [5], [6]. Конструктивно і технологічно підсистему 2 розвідки/виявлення та розпізнавання повітряних цілей (насамперед, безпілотних літальних апаратів-розвідників 15 супротивника) зв'язано каналом "К1" цілевказівки з центральним командним пунктом 3 Сухопутних військ та з центральним командним пунктом 8 Повітряних Сил (через командний пункт 12 управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами) - див. блоксхему на фіг. 1. Центральний командний пункт 3 Сухопутних військ зв'язано: - каналом "К2" управління вогнем з активними засобами 4 протиповітряної оборони типу ракетних 5 і артилерійських 6 комплексів, - каналом "К3" управління з вертольотами 7 (див. фіг. 1). Зазначений центральний командний пункт 8 Повітряних Сил зв'язано: - каналом "К4" централізованого управління з активними засобами 9 протиповітряної оборони типу літаків-винищувачів 10; - каналом "К5" управління вогнем з активними засобами 9 протиповітряної оборони типу зенітних ракетних комплексів 11 (див. блок-схему на фіг. 1). Підсистему 2 розвідки/виявлення та розпізнавання повітряних цілей (безпілотних літальних апаратів-розвідників 15 супротивника) з'єднано каналом "К1" цілевказівки з центральним командним пунктом 8 Повітряних Сил та центральним командним пунктом 3 Сухопутних військ через командний пункт 12 управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами, причому перші вихідні канали "Ki" команд командного пункту 12 управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами зв'язано із входами пасивних виявлячів 24, а виходи зазначених пасивних виявлячів 24 з'єднано другим каналом "Кц" цілевказівки з першим входом командного пункту 12 управління безпілотними літальними апаратами. Другі вихідні канали "Кj" команд командного пункту 12 управління безпілотними літальними апаратами зв'язано із входами, відповідно: - підсистеми 21 приглушення приймачів системи навігації GPS (що встановлена на безпілотному літальному апараті 18); - підсистеми 22 приглушення каналів управління і передачі інформації (що встановлена на безпілотному літальному апараті 19); 4 UA 99633 U 5 10 15 20 25 30 35 40 45 50 55 60 - підсистеми 23 приглушення супутникового каналу передачі інформації з безпілотних літальних апаратів на наземний пункт управління супротивника (що встановлена на безпілотному літальному апараті 18) (див. блок-схему на фіг. 1); Також другі вихідні канали "Кj" команд командного пункту 12 управління безпілотними літальними апаратами зв'язано: - з безпілотним літальним апаратом-винищувачем 13, який оснащено засобами поразки 14 малорозмірних низькошвидкісних повітряних цілей - безпілотних літальних апаратів -розвідників 15 супротивника; - з ударним безпілотним літальним апаратом 16, який оснащено засобами поразки 17 наземних цілей - наземних пунктів 25 управління супротивника, які керують безпілотними літальними апаратами-розвідниками 15 (див. блок-схему на фіг. 1). Виходи зазначених підсистем (позиції 21, 22 і 23), які розміщено, відповідно, на безпілотних літальних апаратів (позиції 18, 19, 20), засобів поразки 14 повітряних цілей (насамперед, безпілотних літальних апаратів-розвідників 15 супротивника), які розміщено на безпілотному літальному апараті-винищувачі 13, засобів поразки 17 наземних цілей (насамперед, наземних пунктів 25 управління супротивника, які керують безпілотними літальними апаратамирозвідниками 15), які розміщено на ударному безпілотному літальному апараті 16, зв'язано каналом "Кв" з другим входом командного пункту 12 управління безпілотними літальними апаратами і чи безпілотними авіаційними комплексами (див. блок-схему на фіг. 1). Система знищення/ураження наземних та повітряних цілей типу безпілотних авіаційних комплексів, як система боротьби безпосередньо з безпілотними літальними апаратами чи з безпілотними авіаційними комплексами супротивника (які включають в себе безпілотні літальні апарати та наземні пункти керування ними), передбачає боротьбу з ними шляхом приглушення систем супутникової навігації апарата, зриву передачі розвідувальної інформації з безпілотного літального апарата на наземний пункт управління по радіоканалах і з допомогою супутникового зв'язку. Зазначене досягається використанням безпілотних літальних апаратів-винищувачів (для знищення безпілотних літальних апаратів-розвідників противника) та ударних безпілотних літальних апаратів (для знищення наземних пунктів управління безпілотними літальними апаратами супротивника). Система 1 знищення/ураження наземних та повітряних цілей типу безпілотних авіаційних комплексів (безпілотних літальних апаратів та наземних пунктів управління безпілотними літальними апаратами), яка заявляється, працює таким чином. При появі у повітряному просторі безпілотних літальних апаратів-розвідників 15 супротивника (малорозмірної повітряної цілі), його наявність в просторі визначається підсистемою 2 розвідки/виявлення та розпізнавання повітряних цілей - (стратегічна, оперативна розвідка). Інформація про наявність малорозмірної повітряної цілі поступає на командний пункт 12 управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами. На командному пункті 12 управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами здійснюється попередня обробка отриманої інформації щодо повітряної цілі та даються команди на уточнення місцезнаходження цілі (безпілотного літального апарата-розвідника 15 супротивника) за допомогою пасивних виявлячів 24 повітряної цілі. Зазначені пасивні виявлячі 24 можуть здійснювати визначення місцезнаходження цілі як сумісно із підсистемою 2 розвідки/виявлення та розпізнавання повітряних цілей, так і без неї, працюючи автономно і незалежно від зазначеної підсистеми 2 розвідки/виявлення та розпізнавання повітряних цілей. Далі з пасивних виявлячів 24 повітряної цілі уточнена інформація про місцезнаходження цілі (безпілотного літального апарата-розвідника 15 супротивника) надходить по каналу "Кц" на командний пункт 12 управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами (на його перший вхід), де інформація обробляється та подається по каналу "Кj" на підсистеми приглушення, відповідно, на вхід підсистеми 21 приглушення приймачів системи навігації GPS (безпілотного літального апарата 18), підсистеми 22 приглушення каналів управління і передачі інформації (безпілотного літального апарата 19) та підсистеми 23 (безпілотного літального апарата 20) приглушення супутникового каналу "Кс" передачі інформації з безпілотних літальних апаратів-розвідників 15 супротивника на наземний пункт 25 управління супротивника - див. блок-схему на фіг. 1. Також оброблена на командному пункті 12 управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами інформація подається по каналу "К j" на безпілотні літальні апарати-винищувачі 13, які оснащено засобами поразки 14 малорозмірних низькошвидкісних повітряних цілей, та на ударні безпілотні літальні апарати 16, які оснащено засобами поразки 17 наземних цілей. 5 UA 99633 U 5 10 15 20 25 30 35 40 45 50 55 Водночас оброблена на командному пункті 12 управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами інформація подається по каналу цілевказівки "К1" на центральний командний пункт 3 Сухопутних військ та на центральний командний пункт 8 Повітряних Сил (див. блок-схему на фіг. 1). Злітають безпілотні літальні апарати (позиції 18, 19 та 20), які оснащено підсистемами приглушення (позиції 21, 22 і 23), безпілотні літальні апарати-винищувачі 13, які оснащено засобами поразки 14 малорозмірних низькошвидкісних повітряних цілей (безпілотних літальних апаратів-розвідників 15 супротивника), та ударні безпілотні літальні апарати 16, які оснащено засобами поразки 17 наземних цілей (наземних пунктів 25 управління супротивника). При виході в зону безпілотні літальні апарати (позиції 18, 19, 20) починають баражувати у визначеному районі і здійснюють приглушення: - приймачів системи навігації GPS безпілотного літального апарата-розвідника 15 супротивника; - каналів управління і передачі інформації з безпілотного літального апарата-розвідника 15 супротивника на наземний пункт 25 управління супротивника; - супутникового каналу "Кс" передачі інформації (що здійснюється через супутник 26 супротивника) з безпілотного літального апарата-розвідника 15 супротивника на наземний пункт 25 управління супротивника (див. схему на фіг. 1). Інформація з командного пункту 12 управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами про місцезнаходження повітряної цілі (безпілотного літального апарата-розвідника 15 супротивника) необхідна безпілотним літальним апаратам (позиції 18, 19, 20) для вибору району баражування. Підсистема 21 здійснює подавления приймачів систем навігації GPS супротивника з безпілотного літального апарата 18, підсистема 22 приглушення каналів управління і передачі інформації з безпілотного літального апарата 19, що баражує в районі, здійснюють приглушення каналів управління і передачі інформації з безпілотного літального апаратарозвідника 15 супротивника на наземний пункт 25 управління супротивника, а за допомогою підсистеми 23 приглушення супутникового каналу "Кс" (зі супутника 26 супротивника) передачі інформації з безпілотного літального апарата-розвідника 15 супротивника на наземний пункт 25 управління супротивника, здійснюється приглушення супутникового каналу "Кс" передачі інформації з безпілотного літального апарата-розвідника 15 супротивника на наземний пункт 25 управління супротивника. У разі неможливості виконання завдань безпілотними літальним апаратами (позиції 18, 19, 20), що баражують в районі, за командою з командного пункту 12 управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами застосовують безпілотні літальні апарати-винищувачі 13, які оснащено засобами поразки 14 малорозмірних низькошвидкісних повітряних цілей (безпілотного літального апарата-розвідника 15 супротивника), і здійснюють знищення зазначеної повітряної цілі за допомогою або гарматного, або ракетного, або лазерного озброєння (чи іншого типу озброєння, побудованого на інших фізичних принципах). Водночас за допомогою ударних безпілотних літальних апаратів 16, оснащених засобами поразки 17 наземних цілей, наприклад, бомбами, керованими чи некерованими ракетами тощо, здійснюють знищення наземних пунктів 25 управління безпілотними літальними апаратамирозвідниками 15 супротивника [7]. У разі не ураження (не припинення роботи) безпілотних літальних апаратів супротивника (за допомогою безпілотних літальних апаратів - позиції 18, 19, 20, 13 і 16), уточнені дані щодо місцезнаходження безпілотного літального апарата-розвідника 15 супротивника поступають з безпілотних літальних апаратів (позиції 18, 19, 20) та з пасивних виявлячів 24 повітряної цілі до командного пункту 12 управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами. Також додаткова інформація щодо уточнення місцезнаходження безпілотного літального апарата-розвідника 15 супротивника поступає на вхід командного пункту 12 управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами з підсистеми 2 розвідки/виявлення та розпізнавання повітряних цілей. Зазначена інформація знов обробляється і по каналу "К1" передається на центральний командний пункт 3 Сухопутних військ та на центральний командний пункт 8 Повітряних Сил. З центрального командного пункту 3 Сухопутних військ команда на знищення повітряної цілі (безпілотного літального апарата-розвідника 15 супротивника) по каналу "К2" управління вогнем поступає на активні засоби 4 протиповітряної оборони типу ракетних 5 і артилерійських 6 комплексів, а по каналу "К3" управління - до вертольотів 7 (див. блок-схему на фіг. 1). 6 UA 99633 U 5 10 15 20 25 30 35 40 45 50 З центрального командного пункту 8 Повітряних Сил команда на знищення повітряної цілі (безпілотного літального апарата-розвідника 15 супротивника) по каналу "К4" централізованого управління поступає на активні засоби 9 протиповітряної оборони типу літаків-винищувачів 10, а по каналу "K5" управління вогнем - на активні засоби 9 протиповітряної оборони типу зенітних ракетних комплексів 11 - див. блок-схему на фіг. 1. По зазначених командах здійснюється застосування або активних засобів 4 протиповітряної оборони типу ракетних 5 і артилерійських 6 комплексів, а також при необхідності вертольотів 7, які отримали команду з центрального командного пункту 3 Сухопутних військ на знищення повітряної цілі (безпілотного літального апарата-розвідника 15 супротивника), або здійснюють застосування літаків-винищувачів 10 [8] та зенітних ракетних комплексів 11, при надходженні відповідної команди на знищення повітряної цілі (безпілотного літального апарата-розвідника 15 супротивника) з центрального командного пункту 8 Повітряних Сил. Підвищення ефективності застосування системи знищення/ураження наземних та повітряних цілей типу безпілотних авіаційних комплексів (безпілотних літальних апаратів, наземних пунктів управління безпілотними авіаційними комплексами), що заявляється, у порівнянні із прототипом, досягається шляхом застосування додатково пасивних виявлячів, командного пункту системи та безпілотних літальних апаратів оснащених як засобами поразки повітряних і наземних цілей та зазначеними підсистемами приглушення, використовують безпілотні літальні апарати з електричними, поршневими, турбогвинтовими або турбореактивними двигунами, включаючи безпілотні літальні апарати вертикального зльоту і посадки типу вертольотів. Підвищення ефективності застосування системи знищення/ураження наземних та повітряних цілей типу безпілотних авіаційних комплексів (безпілотних літальних апаратів, наземних пунктів управління безпілотними авіаційними комплексами), що заявляється, у порівнянні із прототипом, досягається й тим, що зазначена система дозволяє самостійно виявляти, супроводжувати, знижувати ефективність функціонування шляхом приглушення засобами радіоелектронної боротьби приймачів систем навігації GPS, каналів управління і передачі інформації, супутникового каналу передачі інформації з безпілотного літального апарату на наземний пункт управління, безпосередньо знищувати повітряні цілі за допомогою безпілотного літального апарату-винищувача та знищувати наземні пункти управління безпілотними літальними апаратами противника ударними безпілотними літальними апаратами. Джерела інформації: 1. Варченко Л.Г., Гудыма О.П., Колесник Н.А., Русанов М.Г. "Дистанционно-пилотируемые летательные аппараты, их характеристики и особенности применения" // Збірник наукових праць ХВУ. Випуск 7 (37). - Харків: ХВУ. 2001. - с. 24-34. 2. Неупокоев Ф.К. Стрельба зенитными ракетами. - М.: Воениздат, 1970 - аналог. 3. Основы построения радиотехнических систем наведения зенитных ракетних комплексов. Под общей редакцией доцента, кандидата технических наук А.А. Губренюка. Утверджено в качестве учебника Начальником войск ПВО СВ для слушателей высших учебных заведений войск противововоздушной обороны Сухопутних войск. Издание Киевского высшего зенитного ракетного инженерного Ордена Ленина Краснознаменного училища им. С.М. Кирова. - Киев, 1974. - с. 6-10, 15-31 - аналог. 4. Справочник офицера противовоздушной обороны. Ордена Трудового Красного Знамени Военное издательство Министерства обороны СССР, - М.: 1981, с. 6-7 - прототип 5. Мосов С. Беспилотная разведывательная авиация стран мира: история создания, опыт боевого применения, современное состояние, перспективы развития: Монография. - К.: Издательский дом "Румб", 2008. - 160 с. 6. Василии Н.Я. Беспилотные летательные аппараты. - Минск: Издат. ООО "Попурри", 2003. - 272 с. 7. Тактика штурмовой авиации (дивизия - полк). - М.: Воениздат, 1989, 344 с. 8. Трюхан О.М. Тактика авіації у локальних війнах та збройних конфліктах: Досвід, аналіз, тенденції / О.М. Трюхан // - К.: НАОУ, 2005. - 340 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Система знищення/ураження наземних та повітряних цілей типу безпілотних авіаційних комплексів, що містить підсистему розвідки/виявлення та розпізнавання повітряних цілей, центральний командний пункт Сухопутних військ, активні засоби протиповітряної оборони типу ракетних і артилерійських комплексів, включаючи вертольоти армійської авіації, центральний командний пункт Повітряних Сил та активні засоби протиповітряної оборони типу літаків 7 UA 99633 U 5 10 15 20 25 30 35 40 винищувачів і зенітних ракетних комплексів, при цьому підсистему розвідки/виявлення та розпізнавання повітряних цілей зв'язано каналом цілевказівки з центральним командним пунктом Сухопутних військ та з центральним командним пунктом Повітряних Сил, причому центральний командний пункт Сухопутних військ зв'язано каналом управління вогнем з активними засобами протиповітряної оборони типу ракетних і артилерійських комплексів і каналом управління з вертольотами, а зазначений центральний командний пункт Повітряних Сил зв'язано каналом централізованого управління з активними засобами протиповітряної оборони типу літаків-винищувачів і каналом управління вогнем з активними засобами протиповітряної оборони типу зенітних ракетних комплексів, яка відрізняється тим, що до складу системи додатково введено командний пункт управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами, безпілотні літальні апарати-винищувачі, які оснащено засобами поразки малорозмірних низькошвидкісних повітряних цілей, ударні безпілотні літальні апарати, які оснащено засобами поразки наземних цілей, безпілотні літальні апарати, які оснащено, відповідно, підсистемою приглушення приймачів системи навігації GPS, підсистемою приглушення каналів управління і передачі інформації та підсистемою приглушення супутникового каналу передачі інформації з безпілотних літальних апаратів на наземний пункт управління супротивника, а також пасивні виявлячі повітряної цілі, при цьому підсистему розвідки/виявлення та розпізнавання повітряних цілей з'єднано каналом цілевказівки з центральним командним пунктом Повітряних Сил та з центральним командним пунктом Сухопутних військ через командний пункт управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами, причому перші вихідні канали команд командного пункту управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами зв'язано із входами пасивних виявлячів, а виходи зазначених пасивних виявлячів з'єднано другим каналом цілевказівки з першим входом командного пункту управління безпілотними літальними апаратами, другі вихідні канали команд командного пункту управління безпілотними літальними апаратами зв'язано із входами, відповідно, підсистеми приглушення приймачів системи навігації GPS, підсистеми приглушення каналів управління і передачі інформації, підсистеми приглушення супутникового каналу передачі інформації з безпілотних літальних апаратів на наземний пункт управління супротивника та з безпілотним літальним апаратом-винищувачем і з ударним безпілотним літальним апаратом, а виходи зазначених підсистем та безпілотного літального апарата-винищувача і ударного безпілотного літального апарата - з другим входом командного пункту управління безпілотними літальними апаратами і/чи безпілотними авіаційними комплексами. 2. Система за п. 1, яка відрізняється тим, що як пасивні виявлячі використовують або пасивні локатори/пеленгатори, що побудовані за принципом кореляційного інтерферометра, або станції радіорозвідки, або інші пристрої аналогічного призначення. 3. Система за п. 1, яка відрізняється тим, що як безпілотні літальні апарати, оснащені як засобами поразки повітряних і наземних цілей, так і зазначеними підсистемами приглушення, використовують безпілотні літальні апарати з електричними, поршневими, турбогвинтовими або турбореактивними двигунами, включаючи безпілотні літальні апарати вертикального зльоту і посадки типу вертольотів. 8 UA 99633 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
