Установка для проточного омагнічування рідини

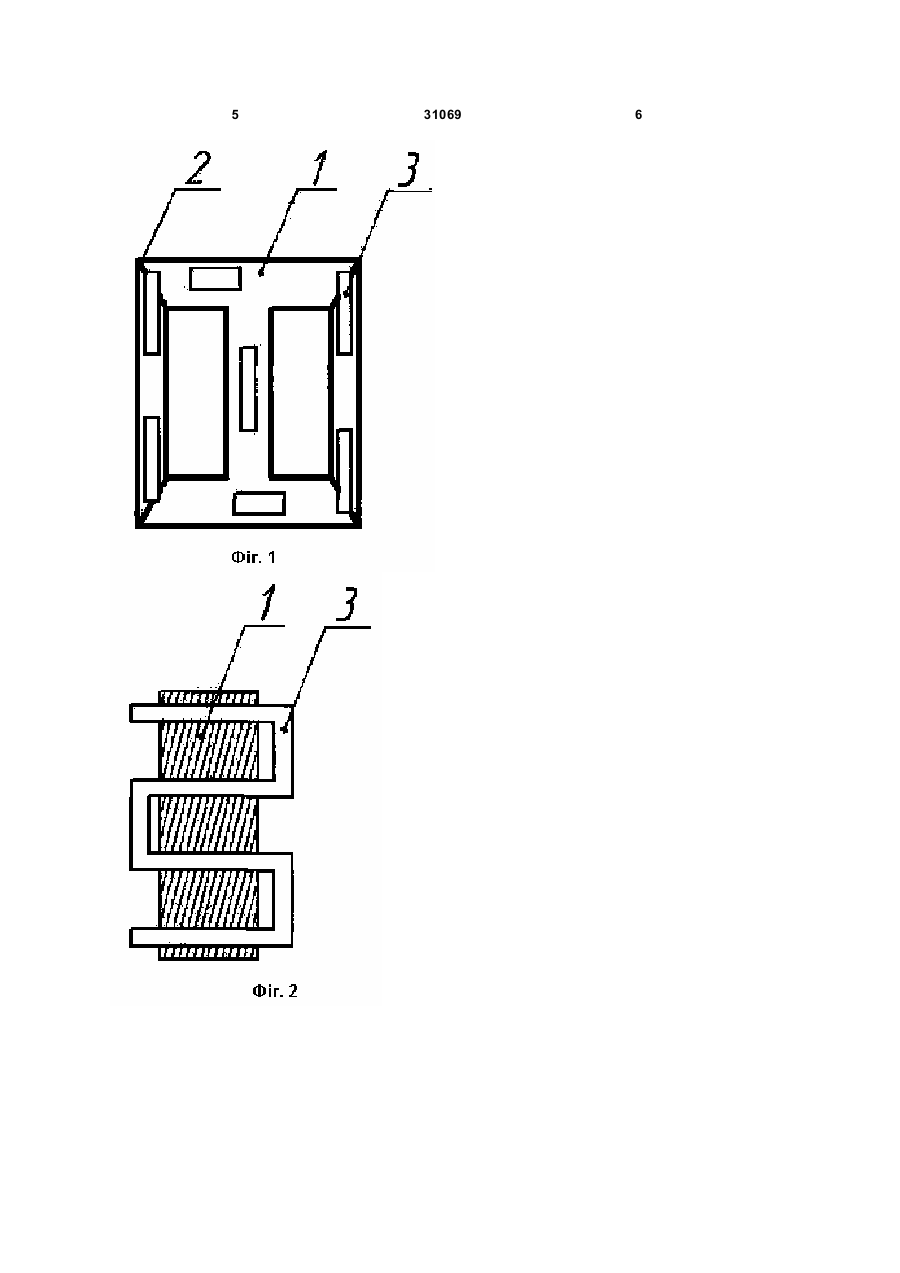

Установка для проточного омагнічування рідини, що містить трансформатор, магнітопровід, виконаний з пластин із косими стиками, яка відрізняється тим, що в магнітопроводі укладено рідиновід із полімерного матеріалу, який дозволяє знизити ступінь екранування корисного магнітного поля та передбачає можливість регулювання силової характеристики магнітного поля. (19) (21) u200712980 (22) 23.11.2007 (24) 25.03.2008 (46) 25.03.2008, Бюл.№ 6, 2008 рік (72) ЛУЩІН СЕРГІЙ ПЕТРОВИЧ, UA, КУЛАГІН ДМИТРО ОЛЕКСАНДРОВИЧ, UA, МЕТЕЛЬСЬКИЙ ВОЛОДИМИР ПЕТРОВИЧ, UA (73) ЗАПОРІЗЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, UA 3 магнітної системи, оскільки для зміни частини омагніченої рідини використовуються полімерні трубки малого діаметру та є можливість регулювання силової характеристики магнітного поля. Зміна силової характеристики дає можливість підвищити ККД. Рідина, що неодноразово пройшла через магнітопровод трансформатора, додатково відводить теплову потужність втрат обмотки. Це запобігає перегріву трансформатора. Додаткові отвори в магнітопроводі призводять до появи вихрових струмів. Проте, якщо при укладці пластин трансформатора використовувати замість прямого стику пластин косий, то втрати будуть скомпенсовані, за рахунок того, що пластини стрижнів і ярем складають у переплетіння - шихтують з косим стиком, завдяки чому вони не мають суцільного стику в площині поперечного перерізу, що дозволяє суттєво зменшити немагнітні зазори і струми холостого ходу порівняно зі стиковими магнітопроводами. Таким чином, нові ознаки при взаємодії з відомими ознаками забезпечують виявлення нових технічних властивостей шляхом конструкційних удосконалень розроблено установку для проточного омагнічування рідини з можливістю регулювання силової характеристики магнітного поля, зниження ступеня екранування корисного магнітного поля, збільшеним ККД, та зниженими масогабаритними показниками. Це забезпечує усій заявленій сукупності ознак відповідність критерію "новизна" та приводить до нових технічних результатів. Аналоги, які містять ознаки, що відрізняються від прототипу, не знайдені, рішення явним чином не випливає з рівня техніки. Виходячи з вищевикладеного можна зробити висновок, що запропоноване технічне рішення задовольняє критерію "Винахідницький рівень". Ідея корисної моделі пояснюється на кресленні, де зображено загальний вигляд установки (Фіг.1) та систему рідиноводу (Фіг.2). Корисна модель складається з трансформатора 1, в якому використовується спеціальний косий стик 2. В магнітопроводі трансформатора 1 укладено рідиновод 3 з полімерного матеріалу. Установка для проточного омагнічування рідини, яку заявлено, виконує свою основну функцію шляхом неодноразового пропуску рідини через магнітопровод трансформатора 1. При цьому рідина обробляється крізь полімерний рідиновод 3 магнітним полем. Для забезпечення функціонування установка підключається до джерела струму промислової частоти, або джерела постійного струму. Вхідний патрубок рідиноводу вмикається до потрібного резервуару. Згідно попередньо проведених розрахунків за допомогою регулювальної апаратури виставляються необхідні параметри сили струму живлення. В цій обмотці протікатиме струм і1 = і0, який створює намагнічувальну силу і1 w1, яка, в свою чергу, створює магнітний потік Ф. Переважна більшість ліній магнітного потоку замикається по осердю і зчіплюється з обома 31069 4 обмотками, створюючи основний магнітний потік Ф. Інша, значно менша, частина потоку проходить в основному по немагнітному середовищу і зчіплюється, головним чином, з первинною обмоткою, створюючи первинний магнітний потік розсіювання Фs0, зчеплений тільки з первинною обмоткою. У процесі роботи трансформатор починає перегріватися, але рідина, що неодноразово пройшла через магнітопровод трансформатора запобігає цьому, додатково відводячи теплову потужність втрат обмотки. Запропонована конструкція дозволяє значно поліпшити експлуатаційні характеристики, стійкість та надійність. Проводячи досліди по магнітній обробці бідісцилляту, чистота якого характеризується питомою електропровідністю 0,8510-6Ом-1. см-1, були отримані данні, наведені в таблиці 1. Зміна об'ємних властивостей води після маг Напруженість магнітного поля, 10-4Тл 1900 3500 4800 5700 рН Поверхневий нат долі одиниці % 10-5Н/см % 0,35 0,44 0,62 0,62 5,1 6,4 9,1 9,1 1,6 3,7 4,7 5,3 2,2 5,1 6,4 7,3 Виходячи з вищевикладеного можна зробити висновок, що технічне рішення, яке заявляється, задовольняє критерію "Промислове застосування". Джерела інформації: 1. Пат. 2101882 РФ, Н05В6/10, Г24Н1/10. Устройство электроводонагревательное трансформаторного типа/ Кузьмин В.М., Сериков А.В., Бобровский С.П. (РФ).- 94044177/09; Заявлено 15.12.1994; Опубл. 01.10.1998.-4 с.: ил. 2. Пат. 2063384 РФ, C02F001/48 B01F013/08. Устройство для электромагнитной обработки жидкости/ Федорищенко Г.М., Федорищенко М.Г., (РФ).- 93057822/26; Заявлено 29.12.1934; Опубл. 07.10.1996.-5 с.: ил. 5 31069 6
