Тканинна структура (варіанти), гнучкий контейнер та панель, що містять таку структуру

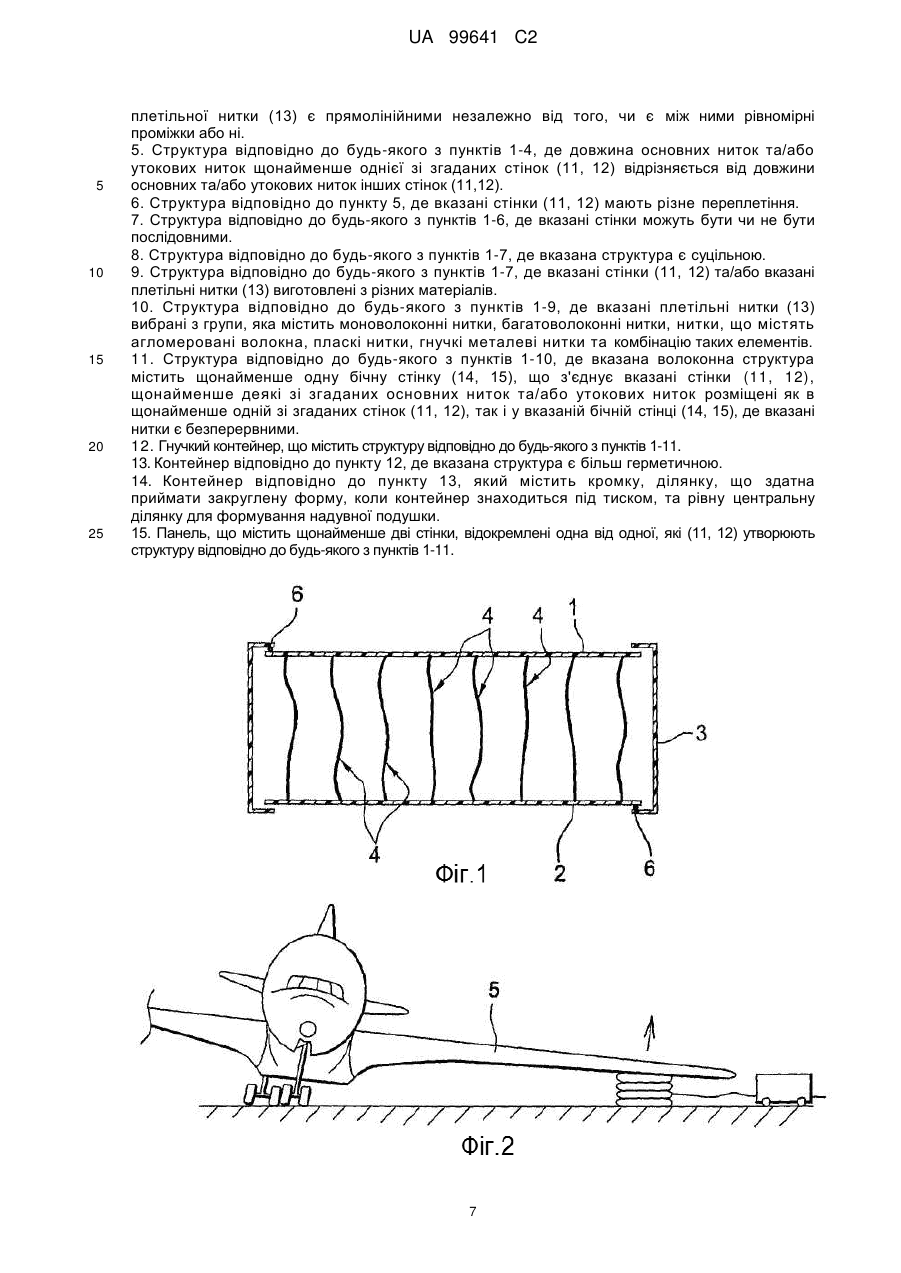

Реферат: Заявлена тканинна структура містить щонайменше дві тканинні стінки, приєднані одна до одної щонайменше одною вільною плетільною ниткою. Зміна довжини між двома послідовними грузилами вказаної щонайменше одної плетільної нитки, де кожне зі згаданих грузил відповідає розташуванню утокової нитки іншої стінки, є безперервною у щонайменше одній частині вказаної структури в напрямку основної нитки та/або в напрямку утокової нитки. Заявлена тканинна структура містить щонайменше одну верхню тканинну стінку та одну нижню тканинну стінку, що приєднані одна до іншої щонайменше одною вільною плетільною ниткою. Щонайменше одна вільна плетільна нитка має не скріплені частини у напрямку утокової нитки, де кожна з цих частин відповідає вказаній щонайменше одній плетільній нитці, що приєднана з одного боку щонайменше двома основними нитками до верхньої стінки та з іншого боку щонайменше двома основними нитками до нижньої стінки. Зміна довжин згаданих нескріплених частин є безперервною у щонайменше одній частині вказаної структури в напрямку основної нитки та/або в напрямку UA 99641 C2 (12) UA 99641 C2 утокової нитки. Заявлений гнучкий контейнер містить структуру. Заявлена панель містить щонайменше дві стінки, відокремлені одна від одної, де вказані дві стінки утворюють структуру. UA 99641 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід відноситься до тканинної структури та деталі, обладнаної такою структурою. Більш конкретно, даний винахід відноситься до гнучкого контейнеру, що містить таку структуру та утворює надувний резервуар. Відомі надувні подушки для підйому літаків сконструйовані для полегшення буксирування комерційних та військових літаків із багна, а також витягування у випадках, коли літак випадково вийшов за межі злітно-посадочної смуги. Ці подушки надають можливості аварійним бригадам аеропорту підняти літак, що викотився за межі злітно-посадочноі смуги, а потім швидко та безпечно буксирувати його, одночасно уникаючи його вторинного пошкодження. На Фіг. 1 у розрізі зображено підйомну подушку літака, яка відома з рівня техніки. Ця подушка зазвичай містить дві тканинних стінки 1,2, вкриті герметичним покриттям та вулканізованих гарячим способом. Вказані тканинні стінки 1, 2 з'єднані по зовнішньому краю додатковим шаром гуми 3. Зазначені стінки 1, 2 також з'єднані між собою поліамідними нитками 4, які, при наданні тиску під час надування подушки, стають паралельними та рівномірно віддаленими одна від іншої. Зазначені нитки 4 мають однакову довжину, що дозволяє утримувати стінки 1, 2 паралельними. Таким чином забезпечується надання рівномірного підйомного тиску на конструкцію літака, під яким розташовано подушку. Вищезазначена умова є особливо важливою, наприклад, під час підйому ламких поверхонь, таких як крило літака 5, тому що це запобігає спричиненню структурних пошкоджень останнього (Фіг 2). Тепер, втрата повітря зі вказаних підйомних подушок може спостерігатися внаслідок дефекту при виготовленні, або є результатом дефекту, який з'являється при перевищенні ліміту міцності у зоні 6 структури підйомноі подушки. Наприклад, виробничі дефекти можуть бути наслідком недостатньоі вулканізаціі або наслідком зношення додаткового гумового шару 3 до вулканізаціі. Такі дефекти призводять до нерівнимірної діі підйомноі сили на конструкцію літаку, та можуть бути причиною вторинного пошкодження. Саме тому існує значна необхідність у надувній суцільнотканній подушці для забезпечення підвищеного опору до навантаження. Загалом, значна кількість тканинних виробів, які мають складну форму, наприклад, подушки навповнені поліетіленовими гранулами, ковдра, та інш…, є результатом поєднання окремих шматків тканин, які при з'єднанні, наприклад, за допомогою шиття, придають виробу певну форму. Тепер такі вироби за визначенням проявляють певне ослаблення структури в місцях зборки. Передчасне зношення виробу в місці зборки може призвести до втрати матеріалу наповнення такого виробу. Нарешті, час збирання таких виробів, що мають складну форму, є відносно довгим та потребує кваліфікованих виконавців, що підвищує витрати на виготовлення виробу. Тому об'єктом даного винаходу є тканинна структура, проста за конструкцією та за способом застосування, суцільноволоконна структура, що забезпечує механічні властивості, які є кращими, ніж механічні властивості, відомі з рівня техніки, які одержані шляхом зборки окремих елементів шляхом зшивання, склеювання або комбінації вказаних методів зборки. Іншим об'єктом даного винаходу є тканинна структура, яка має складну форму, наприклад, коничну чи циліндричну, що має підвищену механічну пружність для одержання композитних деталей, таких, як захисне покриття антени, частини фюзеляжу літака, корпуса та іншого обладнання. Для цього винахід відноситься до тканинноі структури, що містить, щонайменше дві тканинні стінки, які з'єднані одна з іншою щонайменше одною вільною зв'язувальною ниткою. Згідно з даним винаходом, зміна довжини між двома послідовними грузилами вказаної щонайменше однієї зв'язувальної нитки, де кожне зі згаданих грузил відповідає утоковій нитці іншоі стінки, продовжується щонайменше до однієі частини структури в напрямку захисного покриття та/або в напрямку переплетення. Кожне зі згаданих грузил належить до базового переплітінння стінки або іншого шару. Іншими словами, оскільки кожен з таких двох грузил відповідає утоку, або плетільна нитка приєднана утоковою ниткою з іншої стінки, ці стінки приєднані одна до одної плетільною ниткою. Зв'язок між двома тканинними стінками, таким чином, відбувається за рахунок додаткових основних ниток. Ця тканинна структура може бути закритою або щонайменше частково відкритою. 1 UA 99641 C2 5 10 15 20 25 30 35 40 45 50 55 60 Такий отвір може бути розташований в будь - якому місці у тканинній структурі, а саме, щонайменше на її кромках, відповідні кромки цих стінок таким чином не будуть приєднані одна до одної, або такий отвір може бути присутній на щонайменше одній зі стінок. Переріз такої тканинної структури може переважно мати будь - яку форму, наприклад, круглу, прямокутну, трикутну, ромбічну, Т-, U-, L-, Н-, І- форму, після можливого відрізання непотрібних основних ниток. "Безперервна зміна" визначена таким чином, що така зміна є однорідною та не передбачає розривів чи пологих ділянок. "Вільна плетільна нитка" визначена таким чином, що ця нитка не прикріплена після плетіння до кожної з цих стінок для їх з'єднання, або іншими словами, вона є вставленою у утік цих тканинних стінок, коли їх виготовляють. Плетільна нитка таким чином є невід'ємною складовою частиною плетіння двох стінок чи їх частин. Таким чином одержана' тканинна структура є одним цілим, що забезпечує механічний опір до навантаження. Така тканинна структура можу бути цільною або, навпаки, містити різні матеріали. Вираз "тканинна структура є одним цілим" означає, що ця структура складається з однієї частини та одержана з одного матеріалу. Але використані у неї основні нитки або утокові нитки можуть мати різну форму, наприклад бути моноволоконною ниткою, багато волоконною ниткою, плоскою ниткою, ниткою зі скручених волокон, прямою або закрученою ниткою, тобто мати різну товщину або діаметр. Такі нитки можуть бути, наприклад, вовновими нитками, поліестеровими нитками, нитками з поліаміду, поліпропілену, нитками на основі крохмалю, що піддаються біологічному розкладанню, нитками з пластичного матеріалу, що піддаються кисневому розкладанню, нитками, виготовленими з вуглецевих, графітних скляних, силікатних, арамідних волокон. Більш того, стінки можуть мати різні розміри та/або різні форми, в залежності від функції, яку їм слід виконувати при використанні тканинної структури. Таким чином, тільки для ілюстрації, для одержання крила літака що має симетричний подвійно закруглений профіль, де використана тканинна структура містить верхню закруглену стінку, плоску проміжну стінку, нижню стінку, що є закругленою та симетричною до верхньої стінки по відношенню до проміжної стінки. Для одержання крила опуклого плаского профілю, ті ж стінки мають відповідну опуклу форму для утворення опуклої поверхні з певною кривизною, та плоску частину для утворення плоскої нижньої поверхні. Звичайно, такі стінки з'єднані по їх кромках з утворенням носка та закрилка крила. Щільність плетільних ниток та їх склад дозволяють після затвердіння структури підтримувати верхню та нижню стінки та забезпечують механічну жорсткість, необхідну для подолання крилом навантажень. Переважно, структура містить верхню стінку, проміжну стінку, та нижню стінку, де ці стінки розташовані окремо, щонайменше перша плетільна нитка з'єднує згадані верхню та проміжну стінки, щонайменше друга плетільна нитка з'єднує згадані нижню та проміжну стінки, щонайменше одна з цих першої та другої плетільних ниток має таку зміну довжини між двома послідуючими грузилами, де кожне зі згаданих грузил відповідає розташуванню утокової нитки в інший стінці, яка є безперервною у щонайменше одній частині структури в напрямку основної нитки та/або в напрямку утокової нитки. Даний винахід також відноситься до тканинної структури, що містить щонайменше верхню тканинну стінку та нижню тканинну стінку, що з'єднані між собою щонайменше однією неприєднаною плетільною ниткою. Відповідно до даного винаходу, вказана щонайменше одна плетільна нитка має декілька частин, вільних у напрямку у напрямку утокової нитки, де кожна з цих частин відповідає вказаній щонайменше одній плетільної нитці, що приєднана з одного боку щонайменше двома основними нитками до верхньої стінки, та з іншого боку щонайменше двома основними нитками до нижньої стінки, де зміна довжин згаданих нескріплених частин є безперервною у щонайменше одній частині вказаної тканинної структури в напрямку основної нитки та/або в напрямку утокової нитки З'єднання між двома тканинними стінками таким чином одержують за допомогою додаткових утокових ниток, а не додаткових основних ниток, як описано у цій заявці раніше. У різних конкретних втіленнях даної тканинної структури, кожен має свої конкретні переваги та здатний до численних можливих технічних комбінацій: - Плетільні нитки під тиском, щонайменше більша частина довжин між двома послідовними грузилами цих плетильних ниток є прямолінійними, та будуть чи не будуть знаходитись на однакових відстанях одна від іншої, 2 UA 99641 C2 5 10 15 20 25 30 35 40 45 50 55 - Стінки та/або плетільні нитки одержані з різних матеріалів. Плетільні нитки можуть бути корисним чином одержані з різних матеріалів, таких, як тканинна структура, що має ділянки, яки проявляють різну механічну міцність. Тільки для ілюстрації, може бути утворена маркувальна ділянка у тканинній структурі, де плетільні нитки проявляють більш слабку механічну міцність, ніж інші плетільні нитки структури, та тому нижчий поріг розриву, ніж поріг розриву інших плетільних ниток. Прикладання тиску, що перевищує рекомендований максимальний поріг тиску, протягом надування гнучкого підйомного резервуару, одержаного з даної тканинної структури, може призвести до розриву таких плетільних ниток, що мають нижчу міцність, що дозволяє оператору безпосередньо спостерігати, чи буде подолано такий порогів тиск, та що він має втручатися для припинення надування резервуару. Така маркувальна ділянка таким чином пропонує прості та ефективні засоби безпеки та контролю, для забезпечення вторинного пошкодження через відключення структурного елементу літаку на злітно-посадочній смузі протягом його підйому. Стінки можуть бути, а можуть не бути безперервними. Тільки для ілюстрації, щонайменше одна з цих стінок можу містити отвір. Таким чином тканина структура можу містити отвір та формувати окружність. Довжина основних ниток та/або утокових ниток щонайменше однієї з цих стінок відрізняється від довжини основних ниток та/або утокових ниток, відповідно, інших стінок. Це може бути досягнуто, наприклад, коли стінки мають різні плетіння. Такі стінки можуть мати плетіння як полотняне чи саржеве плетіння для основи. Одна зі стінок призначена для перебуванні у контакті із основою та також може мати поверхневий рельєф, що містить піки та порожнини для надання стінці зчеплення із основою. Альтернативно, перша стінка має поверхневий рельєф, що складається з порожнин, тоді як друга стінка тканинної структури містить піки, призначені для взаємодії з порожнинами першої стінки таким чином, щоб попередити можливе ковзання однієї структури відносно іншої коли їх складають одна на іншу. Ці піки та порожнини можуть бути, відповідно, такими, що виступають та можуть бути виїмками. Для ілюстрації, ці виїмки можуть призводити до утворення стільникового плетіння. Більш загалом, оскільки стінки мають ідентичне плетіння, довжини основних ниток та/або утокових ниток можуть відрізнятися, де одна зі стінок є довшою. Тканинна структура, що містить щонайменше одну бічну стінку, що з'єднує такі стінки, щонайменше деякі з таких основних ниток та/або утокових ниток, розміщених як на щонайменше одній з цих стінок, та на вказаній бічній стінці, де вказані нитки є безперервними. У цьому конкретному втіленні, тканинна структура щонайменше частково закрита. Безперервність основних ниток та/або утокових ниток по усіх чи частині верхньої, нижньої та бічної стінки забезпечує відмінну механічну міцність тканинної структури. 2 - Щільність плетільних ниток перевищує 1 нитка/10 см . Така щільність плетільних ниток, проте, залежить від застосувань, передбачених для тканинної структури. Така щільність плетільних ниток може тому змінюватися від однієї нитки/10 2 2 см до декількох сотень ниток/см . - плетільні нитки є гнучкими Для ілюстрації, ці плетільні нитки вибирають з групи, що складається з моноволоконних ниток, багато волоконних ниток, прямих чи закручених ниток, ниток, що містять агломеровані волокна, плоских ниток, гнучких металевих волокон, волокон в оплітці, тобто, кожна містить основну нитку та оплітку, одержану з термопластичного матеріалу, та комбінацію цих елементів. "Плоска нитка" визначена як продукт, екструдований через філь'єру, протягнутий та інш., перехресний переріз якої є повним та приблизно постійним по усій довжині та знаходиться у формі овалу, квадрату, прямокутника, плоскої окружності, чи модифікованого квадрату чи прямокутника, тобто, має два протилежні боки, що мають форму конусної дуги, а інші дві є прямолінійними, рівними та паралельними. Ці плоски нитки можуть також бути порожніми та мати, як ілюстрація, плоскі трубчасті секції. Даний винахід також відноситься до гнучкого контейнеру. Відповідно до даного винаходу, цей резервуар містить структур, описану у цій заявці вище. Переважно, ця структура є герметичною. Для цього стінки були покриті герметиком, таким, як матеріал, що має полівінілхлоридну (ПВХ) чи поліуретанову основу, та навіть краще, матеріал, що має вогнестійку пластифіковану ПВХ основу. Оскільки це є задачею надувної подушки, що може бути застосована, наприклад, для підйому літаку зі злітно-посадочної смуги, контейнер міститиме кромку, ділянку, призначену для 3 UA 99641 C2 5 10 15 20 25 30 35 40 45 50 55 60 утворення закруглення, коли контейнер під тиском, та плоску центральну ділянку. Додатково вона може містити ручки для того, щоб дозволити рух цієї подушки. Даний винахід також відноситься до панелі, що містить щонайменше дві стінки, відділені одна від іншої. Відповідно до даного винаходу, ці дві стінки утворюються структурою, що була описана у цій заявці раніше. Уся структура може бути покрита отвердженою смолою. Альтернативно, плетильні нитки та нитки, що формують стінку, були попередньо просочені, а тканинна структура є полімеризованою. Наприклад, ці нитки можуть бути попередньо просочені термореактивною чи термопластичною смолою, та зокрема термостійкою термопластичною смолою, такою, як смола сімейства поліефірних імідів (РЕІ), поліефірних етеркетонів (PEEK) чи поліамідів (РА). Операції полімеризації є добре відомими з рівня техніки процесами, що не будуть описані у цій заявці ще раз. Тільки для ілюстрації, будуть процитовані тільки спосіб литтєвого пресування смоли (RTM) або ще спосіб пресування смоли при вливанні рідини (LRI). Звичайно, вільні частини прямолінійних плетільних ниток будуть розглянуті як такі, які підтримують протягом полімеризації. Для цього, пресування тканинної структури протягом стадії її просочування смолою, буде уникнено. Панель відповідно до даного винаходу корисним чином проявляє добрі механічні властивості у площині кожної стінки, але також у напрямку, перпендикулярному до цих стінок, через плетільні нитки, що з'єднують ці стінки. Даний винахід відноситься до посудини, оснащеної щонайменше однією панеллю, як описано у цій заявці раніше. Даний винахід відноситься до літаку, оснащеного щонайменше однією панеллю, як описано у цій заявці раніше. Вказана щонайменше одна панель може бути частиною фюзеляжу чи. Даний винахід також відноситься внутрішнього чи зовнішнього побутового виробу, такого, як стілець, наповнений полістирольними гранулами, меблів, покривала, наповненого піною чи пухом, …. Відповідно до даного винаходу, цей побутовий виріб містить структуру, описану раніше у цій заявці. Більш загалом, даний винахід стосується будь - якого виготовленого виробу, що оснащений описаною вище у цій заявці структурою. Більш детально даний винахід буде описаний з посиланням на креслення, що додаються, на яких: - Фіг. 1 є зображенням у розрізі підйомної подушки, що відома з рівня техніки; - Фіг. 2 зображує пакет підйомних подушок, зображених на Фіг. 1, розташований під крилом літака, що знаходиться за межами злітно-посадочної смуги, для його підйому. - Фіг. 3 зображує у перспективі панель відповідно до переважного втілення даного винаходу; - Фіг. 4 є виглядом у розрізі по вісі А - А тканинної структури, яку застосовують для одержання панелі, зображеної на Фіг.3; Фіг. 5 є схематичним представленням зміни відстані між двома послідовними грузилами зв'язувальної ниті тканинної структури, зображеної на Фіг. 4, в напрямку основи. - Фіг. 6 схематично показує переплетіння тканинної структури, зображеної на Фіг. 4; Фіг. 7 схематично показує шпарутку, яку застосовують для виготовлення тканинної структури, зображеної на Фіг. 4. Фіг. 3 показує перспективний вид панелі відповідно до переважного втілення даного винаходу. Ця панель складається з тканинної структури 10, що занурена в отверджувальне покриття з термореактивної смоли, такої, як епоксидна смола. Фіг. 4 є виглядом у розрізі тканинної структури 10, яку застосовують при одержанні панелі з Фіг. 3. Тканинна структура 10 є суцільною та одержана з ниток з вуглецевих волокон. Така тканинна структура містить дві тканинні стінки 11, 12, що приєднані одна до одної нескріпленими плетільними нитками 13. Верхня стінка 11 нахилена та утворює кут із нижньою стінкою 12, яка є горизонтальною. Ці дві стінки 11, 12 є безперервними та пласкими. Вони з'єднані при кожному з їх кінців тканинними частинами 14, 15, які призначені для проявлення закругленої або приблизно закругленої форми після полімеризації, таким чином, що панель буде являти собою замкнений об'єкт. Ці дві стінки 11, 12 являють собою плоске переплетіння "1 до 1", де кількість основних ниток більша за 10 ниток/см та кількість уточних ниток більша за 6 ниток/см, настільки, щоб забезпечити добре натягування тканинної структури. 4 UA 99641 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 5 показує зміну довжини (вісь Y, 16) намотувальної нитки між двома послідовними грузилами в напрямку основної нитки, яку розташовано по довжині панелі (вісь X, 17). Оскільки кожне з цих двох грузил відповідає стояку, або плетільна нитка приєднана уточною ниткою до різних стінок, такі стінки приєднані одна до одній. Відповідна плетільна нитка 13 між двома цими послідуючими грузилами є нескріпленою, тобто таким чином являє собою нескріплену частину нитки. Таку зміну довжини (AL) у напрямку основної нитки таким чином обраховують, беручи різницю між довжинами двох нескріплених частин однієї тієї ж плетільної нитки, що слідує за собою у напрямку основної нитки. З Фіг. 5 є очевидним, що зміна довжини плетільної нитки 13 між двома послідовними грузилами, в напрямку основної нитки тканинної структури, відбувається за прямою лінією 18. Ця зміна таким чином є плавною, тобто безперервною та постійною. Більш загалом, як тільки що було показане, випадок з додатковою основною ниткою, яка є плетільною ниткою, може бути застосований також для додаткової утокової нитки. Таким же чином, оскільки тканинна структура містить декілька плетільних ниток в напрямку основної або в напрямку куткової ниток, може бути показано послідовна зміна довжин послідовних нескріплених частин в даному напрямку, де кожна з цих частин належить до різних плетільних ниток. Ці напрямки можуть бути будь-якими з напрямку основної нитки, напрямку утокової нитки або напрямку по діагоналі. В останньому випадку нескріплені частини можуть бути розташовані під кутом одна до одної, наприклад, зігзагоподібно. Така тканинна структура може бути отримана відповідно до виробничого способу, що описаний нижче у цій заявці. Такі стінки починають з'єднувати одночасно, переплітаючи верхній шар 11 та нижній шар 12 по базовому переплетінню кожної з цих двох стінок, причому плетильну нитку 13 приєднують лише до базового переплетіння верхнього шару 11. Під час зборки цих двох стінок цією згаданою щонайменше одною плетільною ниткою 13, а саме перед приєднанням плетільної нитки до нижнього шару, переплетення зупиняють, та стрижень 19, відомий як шпарутка, вводиться до плетільної зони для натягування тільки вказаної щонайменше одної плетільної нитки 13. Довжина натягнутої таким чином плетільної нитки розташовується над верхнім шаром 11. Звичайно, буде можливим здійснити симетричний прохід та протягнути плетільну нитку під нижнім шаром після вставки її у цій шар та перед її приєднанням до базового переплетіння верхнього шару. На Фіг. 4 можна спостерігати, що ряд 21 переплетіння схематично відповідає заміщенню утоку, або іншими словами, у фазі переплетіння, шляхом введення у плетільну зону шпарунки кожна з ниток, що пронумеровані 5 та 6, натягується навпроти вертикального стовпця. Пронумеровані як 1 та 3 основні нитки відповідають основним ниткам нижнього шару, та пронумеровані як 2 та 4 основні нитки відповідають основним ниткам верхнього шару. Довжина таким чином натягнутої плетільної нитки, також як і відстань, що відокремлює верхній та нижній шари, відповідає відстані, що відокремлює стінки кінцевої тканинної структури при такому скріпленні цих стінок згаданою щонайменше одною плетільною ниткою. Так як плетільна нитка натягнута на придатну довжину, шпарутка виводиться із зони переплетіння та поновлюється звичайне виробництво тканинних стінок до наступного скріплення стінок такою плетільною ниткою. Такі плетільні нитки 13 таким чином натягають над (або симетрично, знизу) двома шарами, що утворюють верхню стінку 11 та нижню стінку 12 тканинної структури, та вони таким чином розташовуються поза цієї структури. Такі плетільні нитки 13 далі втягують в цю тканинну структуру при відокремленні шарів один від одного. У стержні 19 на одній з його кромок переважно передбачено нарізну поверхню або комірчасту структуру з вертикальними канавками 20, кожна з яких здатна приймати плетільну нитку таким чином, що плетільні нитки не можуть ковзати по поверхні стержня 19 протягом операції натягування цієї щонайменше одній плетільної нитки. Більш того, він є переважно рухомим для переміщення у горизонтальній площині 21, 22. Оскільки стінки 11, 12 є плоскими, стержень 19 має однаковий діаметр вздовж довжини та на його поверхні не передбачено рельєф (Фіг. 7). Коли необхідно надати одній з стінок певної форми, на одній зі сторін стержня буде передбачений поверхневий рельєф, що являє собою нарізну поверхню або комірчасту структуру з канавками, де такій рельєф буде являти собою відображення рельєфа, наданого стінці у місці такого натягування плетільних ниток. Звичайно, буде необхідно змінити шпарутку між операціями натягування плетільних ниток для утворення 5 UA 99641 C2 5 10 15 20 25 30 35 40 45 50 55 60 при переплетінні тканинної структури певної форми цієї стінки. У цілому, даний винахід відноситься до способу переплетіння щонайменш двох шарів, що приєднані один до одного щонайменше одною плетільною ниткою. Згідно з винаходом, a) переплетіння цих шарів розпочинають вставкою у базове переплетіння першого шару у щонайменше одній основній нитці або додаткового утоку, однієї з остаточно утворених згаданих плетільних ниток, b) перед вставкою вказаної щонайменше одної плетільної нитки у базове переплетіння другого шару, переплетіння цих шарі призупиняють, c) згадану щонайменше одну нитку натягувають з боку другого шару до розміщення щонайменше одної частини натягнутого відрізку поза зборкою, що утворена цими таким чином з'єднаними шарами, d) , далі, переплетіння шарів поновлюють вставкою вказаної щонайменше одної нитки в базове переплетіння другого шару, - перед кожною новою вставкою вказаної щонайменше одної плетільної нитки у базове переплетіння одного з цих шарів, наступний цикл повторюють: e) переплетіння шарів призупиняють: f) згадану щонайменше одну плетільну нитку натягувають до розміщення щонайменше одної частини натягнутого відрізку поза конструкцією, що утворена цими таким чином з'єднаними шарами, де натягнутий таким чином відрізок здатний бути розташований зверху або знизу, g) далі, переплетіння шарів поновлюють шляхом вставки вказаної щонайменше одної плетільної нитки у базове переплетіння згаданих шарів. Натягування вказаної щонайменше одної плетільної нитки досягають за допомогою захватного елементу, який може бути описаною у цій заявці шпаруткою або набором голок, забезпечених гаками на їх кінцях, де кожна з таких голок має можливість натягувати окрему плетільну нитку. Такі голки приводять у дію електромагнітом або гідравлічним чи пневматичним поршнем. Додатково, вони є придатними для руху при переміщенні. Спосіб за даним винаходом може бути застосований у виробництві композитних частин листових металевих заготівок, таких як конструктивні елементи у виробництві літаків, наприклад, частин фюзеляжів, таких як крила літака чи обтікач. Також можливо виготовляти сопла або юбки паливних резервуарів. Можуть також бути передбачені застосування винаходу у морській техниці, при виробництві корпусів суден, контейнерів, понтонів, … ФОРМУЛА ВИНАХОДУ 1. Тканинна структура, що містить щонайменше дві тканинні стінки (11, 12), приєднані одна до одної щонайменше одною вільною плетільною ниткою (13), яка відрізняється тим, що зміна довжини між двома послідовними грузилами вказаної щонайменше одної плетільної нитки (13), де кожне зі згаданих грузил відповідає розташуванню утокової нитки іншої стінки, є безперервною у щонайменше одній частині вказаної структури в напрямку основної нитки та/або в напрямку утокової нитки. 2. Структура відповідно до пункту 1, яка містить верхню стінку (11), проміжну стінку та нижню стінку (12), де вказані стінки є суміщеними, щонайменше першу плетільну нитку, що з'єднує вказані верхню та проміжну стінки, та щонайменше другу плетільну нитку, що з'єднуєвказані нижню та проміжну стінки, де щонайменше для одної зі згаданих першої та другої плетільних ниток передбачено зміну довжини між послідовними грузилами, де кожне зі згаданих грузил відповідає розташуванню утокової нитки іншої стінки, що є безперервною у щонайменше одній частині вказаної структури в напрямку основної нитки та/або в напрямку утокової нитки. 3. Тканинна структура, що містить щонайменше одну верхню тканинну стінку (11) та одну нижню тканинну стінку (12), що приєднані одна до іншої щонайменше одною вільною плетільною ниткою (13), де вказана щонайменше одна вільна плетільна нитка (13) має не скріплені частини у напрямку утокової нитки, де кожна з цих частин відповідає вказаній щонайменше одній плетільній нитці (13), що приєднана з одного боку щонайменше двома основними нитками до верхньої стінки та з іншого боку щонайменше двома основними нитками до нижньої стінки, де зміна довжин згаданих нескріплених частин є безперервною у щонайменше одній частині вказаної структури в напрямку основної нитки та/або в напрямку утокової нитки. 4. Структура відповідно до будь-якого з пунктів 1-3, де вказані плетільні нитки (13) є натягнутими, а щонайменше більшість довжин між двома послідовними грузилами вказаної 6 UA 99641 C2 5 10 15 20 25 плетільної нитки (13) є прямолінійними незалежно від того, чи є між ними рівномірні проміжки або ні. 5. Структура відповідно до будь-якого з пунктів 1-4, де довжина основних ниток та/або утокових ниток щонайменше однієї зі згаданих стінок (11, 12) відрізняється від довжини основних та/або утокових ниток інших стінок (11,12). 6. Структура відповідно до пункту 5, де вказані стінки (11, 12) мають різне переплетіння. 7. Структура відповідно до будь-якого з пунктів 1-6, де вказані стінки можуть бути чи не бути послідовними. 8. Структура відповідно до будь-якого з пунктів 1-7, де вказана структура є суцільною. 9. Структура відповідно до будь-якого з пунктів 1-7, де вказані стінки (11, 12) та/або вказані плетільні нитки (13) виготовлені з різних матеріалів. 10. Структура відповідно до будь-якого з пунктів 1-9, де вказані плетільні нитки (13) вибрані з групи, яка містить моноволоконні нитки, багатоволоконні нитки, нитки, що містять агломеровані волокна, пласкі нитки, гнучкі металеві нитки та комбінацію таких елементів. 11. Структура відповідно до будь-якого з пунктів 1-10, де вказана волоконна структура містить щонайменше одну бічну стінку (14, 15), що з'єднує вказані стінки (11, 12), щонайменше деякі зі згаданих основних ниток та/або утокових ниток розміщені як в щонайменше одній зі згаданих стінок (11, 12), так і у вказаній бічній стінці (14, 15), де вказані нитки є безперервними. 12. Гнучкий контейнер, що містить структуру відповідно до будь-якого з пунктів 1-11. 13. Контейнер відповідно до пункту 12, де вказана структура є більш герметичною. 14. Контейнер відповідно до пункту 13, який містить кромку, ділянку, що здатна приймати закруглену форму, коли контейнер знаходиться під тиском, та рівну центральну ділянку для формування надувної подушки. 15. Панель, що містить щонайменше дві стінки, відокремлені одна від одної, які (11, 12) утворюють структуру відповідно до будь-якого з пунктів 1-11. 7 UA 99641 C2 8 UA 99641 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
