Конструкційний багатошаровий елемент

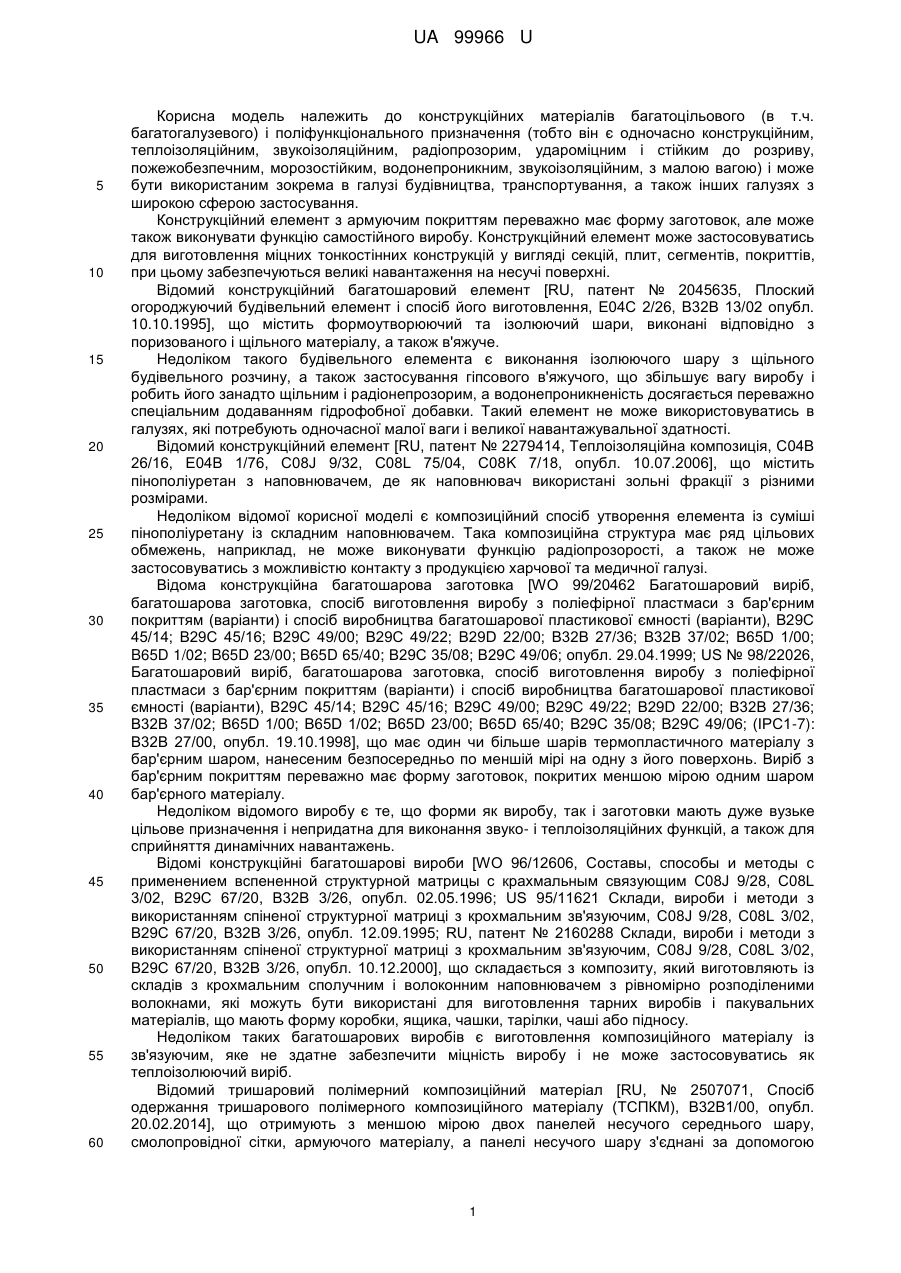

Реферат: Конструкційний багатошаровий елемент містить формоутворюючий та армуючий шари, з'єднані клейною композицією, причому він містить щонайменше один формоутворюючий шар, виконаний з вспіненого матеріалу, і щонайменше один армуючий шар, з'єднаний з щонайменше одною поверхнею щонайменше одного формоутворюючого шару щонайменше з одної сторони елемента, при цьому загальна міцність структури конструкційного багатошарового елемента перевищує сукупну міцність окремих його складових з можливістю забезпечення багаторазового сприйняття значних динамічних навантажень. UA 99966 U (54) КОНСТРУКЦІЙНИЙ БАГАТОШАРОВИЙ ЕЛЕМЕНТ UA 99966 U UA 99966 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкційних матеріалів багатоцільового (в т.ч. багатогалузевого) і поліфункціонального призначення (тобто він є одночасно конструкційним, теплоізоляційним, звукоізоляційним, радіопрозорим, удароміцним і стійким до розриву, пожежобезпечним, морозостійким, водонепроникним, звукоізоляційним, з малою вагою) і може бути використаним зокрема в галузі будівництва, транспортування, а також інших галузях з широкою сферою застосування. Конструкційний елемент з армуючим покриттям переважно має форму заготовок, але може також виконувати функцію самостійного виробу. Конструкційний елемент може застосовуватись для виготовлення міцних тонкостінних конструкцій у вигляді секцій, плит, сегментів, покриттів, при цьому забезпечуються великі навантаження на несучі поверхні. Відомий конструкційний багатошаровий елемент [RU, патент № 2045635, Плоский огороджуючий будівельний елемент і спосіб його виготовлення, Е04С 2/26, В32В 13/02 опубл. 10.10.1995], що містить формоутворюючий та ізолюючий шари, виконані відповідно з поризованого і щільного матеріалу, а також в'яжуче. Недоліком такого будівельного елемента є виконання ізолюючого шару з щільного будівельного розчину, а також застосування гіпсового в'яжучого, що збільшує вагу виробу і робить його занадто щільним і радіонепрозорим, а водонепроникненість досягається переважно спеціальним додаванням гідрофобної добавки. Такий елемент не може використовуватись в галузях, які потребують одночасної малої ваги і великої навантажувальної здатності. Відомий конструкційний елемент [RU, патент № 2279414, Теплоізоляційна композиція, С04В 26/16, Е04В 1/76, C08J 9/32, C08L 75/04, С08K 7/18, опубл. 10.07.2006], що містить пінополіуретан з наповнювачем, де як наповнювач використані зольні фракції з різними розмірами. Недоліком відомої корисної моделі є композиційний спосіб утворення елемента із суміші пінополіуретану із складним наповнювачем. Така композиційна структура має ряд цільових обмежень, наприклад, не може виконувати функцію радіопрозорості, а також не може застосовуватись з можливістю контакту з продукцією харчової та медичної галузі. Відома конструкційна багатошарова заготовка [WO 99/20462 Багатошаровий виріб, багатошарова заготовка, спосіб виготовлення виробу з поліефірної пластмаси з бар'єрним покриттям (варіанти) і спосіб виробництва багатошарової пластикової ємності (варіанти), В29С 45/14; В29С 45/16; В29С 49/00; В29С 49/22; B29D 22/00; В32В 27/36; В32В 37/02; B65D 1/00; B65D 1/02; B65D 23/00; B65D 65/40; В29С 35/08; В29С 49/06; опубл. 29.04.1999; US № 98/22026, Багатошаровий виріб, багатошарова заготовка, спосіб виготовлення виробу з поліефірної пластмаси з бар'єрним покриттям (варіанти) і спосіб виробництва багатошарової пластикової ємності (варіанти), В29С 45/14; В29С 45/16; В29С 49/00; В29С 49/22; B29D 22/00; В32В 27/36; В32В 37/02; B65D 1/00; B65D 1/02; B65D 23/00; B65D 65/40; В29С 35/08; В29С 49/06; (ІРС1-7): В32В 27/00, опубл. 19.10.1998], що має один чи більше шарів термопластичного матеріалу з бар'єрним шаром, нанесеним безпосередньо по меншій мірі на одну з його поверхонь. Виріб з бар'єрним покриттям переважно має форму заготовок, покритих меншою мірою одним шаром бар'єрного матеріалу. Недоліком відомого виробу є те, що форми як виробу, так і заготовки мають дуже вузьке цільове призначення і непридатна для виконання звуко- і теплоізоляційних функцій, а також для сприйняття динамічних навантажень. Відомі конструкційні багатошарові вироби [WO 96/12606, Составы, способы и методы с применением вспененной структурной матрицы с крахмальным связующим C08J 9/28, C08L 3/02, В29С 67/20, В32В 3/26, опубл. 02.05.1996; US 95/11621 Склади, вироби і методи з використанням спіненої структурної матриці з крохмальним зв'язуючим, C08J 9/28, C08L 3/02, В29С 67/20, В32В 3/26, опубл. 12.09.1995; RU, патент № 2160288 Склади, вироби і методи з використанням спіненої структурної матриці з крохмальним зв'язуючим, C08J 9/28, C08L 3/02, В29С 67/20, В32В 3/26, опубл. 10.12.2000], що складається з композиту, який виготовляють із складів з крохмальним сполучним і волоконним наповнювачем з рівномірно розподіленими волокнами, які можуть бути використані для виготовлення тарних виробів і пакувальних матеріалів, що мають форму коробки, ящика, чашки, тарілки, чаші або підносу. Недоліком таких багатошарових виробів є виготовлення композиційного матеріалу із зв'язуючим, яке не здатне забезпечити міцність виробу і не може застосовуватись як теплоізолюючий виріб. Відомий тришаровий полімерний композиційний матеріал [RU, № 2507071, Спосіб одержання тришарового полімерного композиційного матеріалу (ТСПКМ), В32В1/00, опубл. 20.02.2014], що отримують з меншою мірою двох панелей несучого середнього шару, смолопровідної сітки, армуючого матеріалу, а панелі несучого шару з'єднані за допомогою 1 UA 99966 U 5 10 15 20 25 30 35 40 45 50 55 60 щонайменше одного шару армуючого матеріалу, при цьому матеріал середнього шару є вспіненим полімером; армуючий матеріал вибраний з групи полімерних матеріалів; полімерне зв'язуюче вибрано з групи, що включає поліефірні, вінілефірні, епоксидні і епоксивінілефірні смоли. Недоліком відомого матеріалу є те, що він є комбінованим композиційним матеріалом складного формоутворення, тобто складається з щонайменше двох панелей середнього шару, що мають скіс під кутом приблизно 45° з обох сторін у поздовжньому перерізі, які формують багатошаровий матеріал за допомогою наскрізних отворів діаметром від 1 до 10 мм в кожній із зазначених панелей середнього шару. Така конструкція трапецієвидного поперечного перерізу є складною у виготовленні (методом інфузії) та у користуванні і потребує спеціальних навичок та підготовленого персоналу. Відома конструкційна багатошарова панель [RU, патент № 144270, Вогнезахисна будівельна панель, Е04С 2/26, опубл. 20.08.2014], що складається з основи, виконаної з профільованого листа, на одну з поверхонь якого укладено теплоізоляційне і гідроізоляційне покриття, а до другої поверхні профільованого листа прикріплена вогнезахисна мінераловатна плита на основі теплоізоляційного покриття, що складається з полімерних плитних утеплювачів у вигляді екструзивного пінополістиролу і/або спіненого пінополістиролу. Недоліком такого конструкційного елемента є те, що він має дуже обмежене призначення, його конструкція не передбачає забезпечення динамічних навантажень. Крім того, теплоізоляційне покриття і мінераловатна плита на основі теплоізоляційного покриття створюють незахищені поверхні з обох боків панелі. Відомий конструкційний багатошаровий виріб [RU, патент № 8684, Тара, B65D 81/02, опубл. 16.12.1998], що містить багатошарові елементи у вигляді корпуса, кришки та пористих вкладишів, при цьому вкладиші виконані не менше ніж з двох шарів пористого еластичного листового полімерного матеріалу, з'єднаного між собою шаром жорсткого полімерного матеріалу з відповідною конфігурацією, а корпус і кришка виготовлені з армованого волокнистим наповнювачем полімерного матеріалу. Недоліком відомого виробу є те, що його несучі елементи - корпус і кришка - мають низькі характеристики міцності, а вкладиші, серединним елементом яких є прокладка з жорсткого матеріалу не являються несучими елементами, оскільки виконують стабілізуючу функцію для вмісту виробу. Кожний конструкційний елемент такого виробу не призначений для сприйняття динамічних навантажень. Відомий конструкційний багатошаровий виріб [RU, патент № 2132808 Тара, B65D 85/38, B65D 81/02, опубл.], що містить несучі елементи у вигляді корпуса і кришки, виготовленими з армованого волокнистим наповнювачем полімерного матеріалу, та внутрішні елементи у вигляді пористих вкладишів, які виконані не менше ніж з двох шарів пористого еластичного листового полімерного матеріалу, з'єднаних між собою шаром жорсткого полімерного матеріалу, при цьому вкладиші з'єднані з корпусом і кришкою. Недоліком такого технічного рішення є те, що несучі елементи виробу, що виконані із суміші полімерного матеріалу і волокнистого наповнювача, мають низькі показники міцності, а вкладиші, серединним елементом яких є прокладка з жорсткого матеріалу, виконують формоутримуючу функцію для предметів вмісту виробу, тобто не являються несучими елементами. Конструкційні елементи такого виробу, як несучі елементи, так і формоутримуючі елементи, а також їхнє поєднання, не призначені для сприйняття значних динамічних навантажень, які можуть викликати втрату цілісності структури несучих елементів, незважаючи на їх з'єднання з вкладишами. Відомий конструкційний багатошаровий виріб [UA, патент № 4372, Багатошаровий композиційний вогнетривкий матеріал В32В 15/04, В32В 19/00, Е04В 1/94, опубл. 15.03.2004], що складається з виконаних із різних матеріалів шарів, а саме, серцевини листової форми з картонного вогнетривкого матеріалу і нанесених на кожну її сторону зміцнювально-захисних з матеріалу на основі деревини, при цьому серцевина може складати два шари, між якими розміщений проміжний шар, виконаний з такого ж матеріалу, що і зміцнювально-захисні шари. Недоліком є те, що серцевина листової форми виконує функцію формоутворюючого шару, який разом із зміцнювально-захисним матеріалом, виготовленим на основі деревини, розраховані виключно для виконання обмеженого призначення і не передбачають багаторазових динамічних навантажень. Крім того, такий матеріал не є водозахисним через властивості кожного з його складових. Найближчим за технічною суттю та сукупністю суттєвих ознак є конструкційний багатошаровий матеріал [RU, патент № 2085394, Композиційний матеріал "МІЛЕНІТТ-ЕТП", Е04С 1/40, В32В 13/02, опубл. 27.07.1997], що має формоутворюючий внутрішній шар і 2 UA 99966 U 5 10 15 20 25 30 35 40 45 50 55 60 з'єднаний з ним армуючий шар у складі захисного декоративного покриття, а також зв'язуючого. Армуючий прошарок може бути виконаним з скловолокна і закріпленим на клею. Недоліком відомого матеріалу являється те, що внутрішній шар виконаний із суміші, що включає зв'язуюче, наповнювач і технологічні добавки, при цьому як зв'язуюче внутрішнього шару використовують водотвержне зв'язуюче або полімерне, або бітумне зв'язуюче, або бінарні суміші зв'язуючих. Внутрішній шар виконаний рівнощільним або зі змінною щільністю від центральної частини до периферії. Крім того, внутрішній шар цього багатошарового матеріалу передбачений виключно одиничним, а виконання захисного декоративного покриття передбачено щонайменше з одного шару, при цьому ці шари різні за призначенням і виконують окремо захисну функцію (захисний шар) і окремо декоративну (декоративний шар). Крім того, внутрішній композиційний шар не призначений для радіопроникних матеріалів, а також для сприйняття багаторазових динамічних навантажень. Недоліком відомого матеріалу являється те, що внутрішній рівнощільний шар виконаний із суміші, що включає зв'язуюче, наповнювач і технологічні добавки, при цьому в якості зв'язуючого внутрішнього шару використовують водотвержне зв'язуюче, або полімерне, або бітумне зв'язуюче, або бінарні суміші зв'язуючих. Такий внутрішній шар не призначений для радіопроникних матеріалів, а також для сприйняття багаторазових динамічних навантажень. Крім того, внутрішній шар відомого багатошарового матеріалу передбачений виключно одиничним, а виконання захисного декоративного покриття передбачено щонайменше з одного шару, при цьому ці шари різні за призначенням, окремо захисний шар і окремо декоративний. В основу корисної моделі поставлено задачу отримання конструкційного багатофункціонального елемента з високими фізико-механічними і теплофізичними характеристиками з можливістю сприйняття багаторазових динамічних навантажень, а також розширення області застосування такого конструкційного елемента. Технічний результат - оптимізація складу матеріалу і конструкції, синергетична взаємодія всіх без винятку шарів конструкційного багатошарового елемента, що дозволяє виготовляти з нього вироби різного призначення з використанням набутих якісних властивостей фізикомеханічного і теплофізичного характеру при зниженні енергетичних і тимчасових витрат на його виготовлення, завдяки чому елемент стає одночасно конструкційним, теплоізоляційним, звукоізоляційним, радіопрозорим, удароміцним, стійким до розриву, пожежобезпечним, морозостійким, водонепроникним, звукоізоляційним, легким, при цьому набуває властивості сприйняття багаторазових динамічних навантажень. Поставлена задача вирішується тим, що конструкційний багатошаровий елемент містить формоутворюючий та армуючий шари, з'єднані клейною композицією, причому, згідно з корисною моделлю, він містить щонайменше один формоутворюючий шар, виконаний з вспіненого матеріалу, і щонайменше один армуючий шар, з'єднаний з щонайменше одною поверхнею щонайменше одного формоутворюючого шару щонайменше з одної сторони елемента, при цьому загальна міцність структури конструкційного багатошарового елемента перевищує сукупну міцність окремих його складових з можливістю забезпечення багаторазового сприйняття значних динамічних навантажень. Армуючий шар виконаний одношаровим або двохшаровим або тришаровим і покриває конструкційний елемент з будь-яких сторін: з одної сторони, або з двох сторін, або з трьох сторін, або з чотирьох сторін, або з п'яти сторін, або по всіх поверхнях. Матеріал армуючого шару вибраний з групи, що включає скловолокно, скломат, склотканину, арамідну тканину, вуглетканину, вуглеволокно, арамідне волокно, поліамідную тканину, поліімідну тканину і гібридні армуючі матеріали, а також вектран, евйлон, спектру або інший високомодульний матеріал, або їх суміші в будь-яких співвідношеннях. Формоутворюючий шар є рівнощільним, з мономодальним розподілом середньовагової молекулярної маси і виконаний із вспіненого матеріалу з групи, що включає пінополістирол, пінополівінилхлорид, пінополіуретан, поліетилентерефталат. Формоутворюючі шари з'єднані між собою за допомогою армуючого шару. Клейна композиція вибрана з матеріалу або матеріалів, сумісних з матеріалами формоутворюючих та армуючих шарів і вибрана з групи, що включає поліефірні, вінілефірні, епоксидні і епоксивінілефірні смоли. Клейна композиція може додатково містити барвник, сумісний з матеріалами формоутворюючих та армуючих шарів і складом клейної композиції. Конструкційний багатошаровий елемент одночасно є конструкційним, теплоізоляційним, звукоізоляційним, радіопрозорим, удароміцним, стійким до розриву, пожежобезпечним, морозостійким, водонепроникним, легким. Корисна модель пояснюється кресленнями. 3 UA 99966 U 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 1 зображено загальний вигляд конструкційного багатошарового елемента (з поперечним перерізом), з одним формоутворюючим шаром, і одним армуючим шаром з одної сторони конструкційного елемента. На фіг. 2 - те ж саме, з одним формоутворюючим шаром і двома армуючими шарами з одної сторони конструкційного елемента. На фіг. 3 - те ж саме, з одним формоутворюючим шаром і одним армуючим шаром з двох сторін конструкційного елемента. На фіг. 4 - те ж саме, з одним формоутворюючим шаром, двома армуючими шарами з одної сторони і одним армуючим шаром з іншої сторони конструкційного елемента. На фіг. 5 - те ж саме, з одним формоутворюючим шаром, двома армуючими шарами з двох сторін конструкційного елемента. На фіг. 6 - те ж саме, з одним формоутворюючим шаром, і одним армуючим шаром з чотирьох або з п'яти сторін конструкційного елемента. На фіг. 7 - те ж саме, з одним формоутворюючим шаром, і одним армуючим шаром з усіх сторін конструкційного елемента. На фіг. 8 - те ж саме, з одним формоутворюючим шаром, двома армуючими шарами з усіх сторін конструкційного елемента. На фіг. 9 - те ж саме, з двома формоутворюючими шарами, з'єднаними одним армуючим шаром, і одним армуючим шаром з одної сторони конструкційного елемента. На фіг. 10 - те ж саме, з двома формоутворюючими шарами, з'єднаними одним армуючим шаром, і одним армуючим шаром з двох сторін конструкційного елемента. На фіг. 11 - те ж саме, з двома формоутворюючими шарами, з'єднаними одним армуючим шаром, і одним армуючим шаром з усіх сторін конструкційного елемента. На фіг. 12 - те ж саме, з двома формоутворюючими шарами, з'єднаними одним армуючим шаром, і двома армуючими шарами з усіх сторін конструкційного елемента. Основу конструкційного багатошарового елемента становить щонайменше один формоутворюючий шар 1, при цьому за необхідністю застосування принаймні двох формоутворюючих шарів 1 в об'ємі конструкційного багатошарового елемента, вони з'єднані між собою за допомогою армуючого шару 2 і клейної композиції 3. Матеріалом для формоутворюючого шару доцільно вибирати рівнощільний вспінений полімер з мономодальним розподілом в матриці комірок за розмірами. Причому вспінений полімер має широкий, але всетаки мономодальний розподіл середньовагової молекулярної маси. Формоутворюючий шар щонайменше з одної сторони вкритий армуючим шаром, завдяки якому збільшується міцність на стиск вспіненого полімеру і уникається втрата цілісності його структури. В залежності від призначення конструкційного багатошарового елемента його поверхні вкриті армуючим шаром з одної сторони, або з двох сторін, або з трьох сторін, або з чотирьох сторін, або з п'яти сторін, або по всім поверхням, причому по кожній поверхні можливе виконання армуючого шару одношаровим, або двохшаровим, або тришаровим. Більша кількість шарів армуючого матеріалу недоцільна. Формоутворюючий шар з'єднаний з армуючим шаром за допомогою клейної композиції, яка вибрана з матеріалу або матеріалів, сумісних з матеріалами формоутворюючих та армуючих шарів. Для одержання одночасно із зв'язуючим декоративного ефекту клейна композиція додатково може містити барвник, сумісний з матеріалами формоутворюючих та армуючих шарів і складом клейної композиції. Конструкційний багатошаровий елемент одночасно є конструкційним для створення виробів різного призначення, теплоізоляційним, звукоізоляційним, радіопрозорим, пожежобезпечним, морозостійким, водонепроникним, легким - завдяки сумарній якості матеріалів, а також є удароміцним, стійким до розриву, до багаторазових динамічних навантажень - через зверхсумарну сукупну міцність окремих його складових, що відповідає інтегрованій міцності структури конструкційного багатошарового елемента, а також може виконувати одночасно захисну функцію для інших виробів. Такі конструктивні елементи володіють комбінованими властивостями, що досягаються в результаті збільшення практичної ударної в'язкості, а також жорсткості. Конструкційний багатошаровий елемент переважно має форму заготовок для виготовлення тонкостінних конструкцій у вигляді секцій, плит, скорлуп, сегментів, покриттів в цивільному і промисловому будівництві, в транспортних перевезеннях, при цьому забезпечуються великі навантаження на несучі поверхні. З таких заготовок може бути створено будівельні конструкції, піддони, контейнери тощо для транспортних перевезень, які мають малу вагу, звуко-, теплоізоляційні властивості, морозостійкість і радіопроникненість, що дає можливість через 4 UA 99966 U 5 10 15 20 25 30 35 40 45 50 55 60 будівельні конструкції здійснення якісного мобільного зв'язку, здійснення якісного покриття антенних конструкцій, здійснення багатоцільового захисту вмісту пакувальних ємностей, а також спеціалізованого безконтактного контролю вмісту контейнерів при авіаперевезеннях тощо. Крім того, такий елемент може також виконувати функцію самостійного виробу в цивільному і промисловому будівництві, наприклад, у вигляді піддонів, плит, елементів секцій, покриттів. З такими елементами можливий контакт предметів з харчової, медичної галузі тощо. Конструкційний елемент може застосовуватись для виготовлення тонкостінних конструкцій у вигляді секцій, плит, сегментів, покриттів в харчовій, медичній галузі, в цивільному і промисловому будівництві, в транспортних перевезеннях, при цьому забезпечуються великі навантаження на несучі поверхні. Приклад 1 Конструкційний багатошаровий елемент (фіг. 1) містить один формоутворюючий шар 1 у вигляді пінополістиролу (екструзійного або вспіненого), що з'єднаний за допомогою клейної композиції 3 з одним армуючим шаром 2 у вигляді склотканини, розташованим з одної сторони конструктивного елемента. Матеріал клейної композиції 3 вибрано з матеріалу або матеріалів, які сумісні як з пінополістиролом, так і з зовнішнім матеріалом армуючого шару 2. Переважна товщина формоутворюючого шару від 10 мм до 100 мм, армуючого шару від 0,5 мм до 5 мм. При формуванні конструкційного багатошарового елемента клейна композиція 3, наприклад, епоксидна смола, наноситься на вказану склотканину для отримання рівня поглинання на зазначеному шарі в діапазоні приблизно від 5,5 до 30 % на основі остаточного ваги сухої тканини. Причому, при необхідності клейна композиція 3 може додатково завантажуватися до, під час та/або після подачі просоченого смолою в'язаного матеріалу. Такий конструктивний елемент може використовуватись самостійно як піддон (будівельний або вантажний), а також як елемент для створення будівельних плит, панелей, елементів секцій, покриттів тощо, а також для виготовлення плит, які є основою ящиків, боксів, контейнерів та іншої тари для перевезення вантажів на основі пінополістирольної плити, при збереженні його теплоізоляційних, звуконепроникних та інших властивостей. При цьому сукупна міцність такого виробу перевищує міцність складових матеріалів. Для посилення техніко-фізичних характеристик конструкційного багатошарового елемента (фіг. 2) армуючий шар 2 може бути подвоєним або потроєним. Приклад 2 Конструкційний багатошаровий елемент (фіг. 3) містить один формоутворюючий шар 1, з'єднаний за допомогою клейної композиції 3 з одним армуючим шаром 2, розташованим з двох протилежних сторін конструктивного елемента. Матеріал для формоутворюючого 1 і армую чого 2 шарів, а також клейної композиції 3 доцільно вибирати з заявленого переліку. Конструктивний елемент такого складу може використовуватись самостійно як піддон (будівельний або вантажний), а також як елемент для створення будівельних плит, панелей, елементів секцій, покриттів тощо, а також для виготовлення плит, які є основою ящиків, боксів,контейнерів та іншої тари для перевезення вантажів. У заготовці для пакувального короба будь-якого призначення армуючий шар 2 також може охоплювати конструктивний елемент з трьох, чотирьох, п'яти, а також шести сторін (тобто з усіх сторін) (фіг. 6, фіг. 7, фіг. 8), що дозволяє отримувати об'ємні армуючі каркаси різної форми, якщо при з'єднанні заготовок їх торці перекриваються у готовому виробі, або якщо це передбачено конструкцією виробу, призначеного для забезпечення сприйняття значних динамічних навантажень. Приклад 3 Конструкційний багатошаровий елемент (фіг. 2, фіг. 4, фіг. 5) складається з одного формоутворюючого шару 1, двох армуючих шарів 2, розташованих принаймні з одної сторони елемента, або додатково одного армуючого шару, розташованого з іншої сторони елемента, і клейної композиції 3, яка з'єднує шари 1 і 2, а також подвійні шари 2 між собою для отримання армуючого каркаса. Матеріалом для шарів 1 і 2, а також клейної композиції 3 доцільно вибирати з заявленого переліку. Армуючі шари 2 переважно розташовані з двох протилежних сторін формоутворюючого шару 1. Для матеріалу формоутворюючого шару доцільно використовувати спінений полімер, а для армуючого шару 2 переважно використовують склотканину. Причому армувати слід склотканинами різних марок і різного плетіння: для зовнішнього шару доцільно використовувати низькомодульну склотканину щільного плетіння (в якій волокна взаємно огинають одне одного зиґзаґами), просочену низькомодульною клейною сполукою 3. А як другий шару доцільно використовувати два субшари з більш тонкої високомодульної склотканини пухкого плетіння (в якій волокна проходять, майже не згинаючись), просочену більш жорсткою клейною композицією 3. Такий конструктивний елемент може 5 UA 99966 U 5 10 використовуватись у будь-яких виробах підвищеної міцності для забезпечення багаторазового сприйняття значних динамічних навантажень, в тому числі для виготовлення ящиків, боксів, контейнерів та іншої транспортної тари для перевезення значних вантажів. Приклад 4 Конструкційний багатошаровий елемент (фіг. 9, фіг. 10, фіг. 11, фіг. 12) складається з принаймні двох формоутворюючих шарів 1 в об'ємі конструкційного багатошарового елемента, які з'єднані між собою за допомогою армуючого шару 2 і клейної композиції 3. Крім того, конструкційний багатошаровий елемент сполучається з щонайменше одним армуючим шаром 2, розташованим з будь-якої сторони конструктивного елемента. Можлива також відсутність внутрішнього армування серединного шару, утвореного двома формоутворюючими шарами. Така структура конструкційного елемента збільшує характеристики міцності транспортної тари та інших виробів підвищеної міцності, для яких необхідний більш міцний каркас. При застосуванні барвника можна забезпечити високий рівень дизайну в конструкції заявленого багатошарового елемента. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 40 45 50 55 1. Конструкційний багатошаровий елемент, що містить формоутворюючий та армуючий шари, з'єднані клейну композицію, який відрізняється тим, що він містить щонайменше один формоутворюючий шар, виконаний зі вспіненого матеріалу, і щонайменше один армуючий шар, з'єднаний з щонайменше одною поверхнею щонайменше одного формоутворюючого шару щонайменше з одної сторони елемента, при цьому загальна міцність структури конструкційного багатошарового елемента перевищує сукупну міцність окремих його складових з можливістю забезпечення багаторазового сприйняття значних динамічних навантажень. 2. Конструкційний багатошаровий елемент за п. 1, який відрізняється тим, що армуючий шар виконаний одношаровим або двохшаровим або тришаровим. 3. Конструкційний багатошаровий елемент за п. 1, який відрізняється тим, що армуючий шар покриває конструкційний елемент з одної сторони або з двох сторін, або з трьох сторін, або з чотирьох сторін, або з п'яти сторін, або по всіх поверхнях. 4. Конструкційний багатошаровий елемент за п. 1, який відрізняється тим, що матеріал армуючого шару вибраний з групи, що включає скловолокно, скломат, склотканину, арамідну тканину, вуглетканину, вуглеволокно, арамідне волокно, поліамідную тканину, поліімідну тканину і гібридні армуючі матеріали, а також вектран, евйлон, спектра або інший високомодульний матеріал, або їх суміші в будь-яких співвідношеннях. 5. Конструкційний багатошаровий елемент за п. 1, який відрізняється тим, що формоутворюючі шари з'єднані між собою за допомогою армуючого шару. 6. Конструкційний багатошаровий елемент за п. 1, який відрізняється тим, що формоутворюючий шар є рівнощільним, з мономодальним розподілом середньовагової молекулярної маси. 7. Конструкційний багатошаровий елемент за п. 1, який відрізняється тим, що формоутворюючий шар виконаний із вспіненого матеріалу з групи, що включає пінополістирол, пінополівінілхлорид, пінополіуретан, поліетилентерефталат. 8. Конструкційний багатошаровий елемент за п. 1, який відрізняється тим, що клейна композиція вибрана з матеріалу або матеріалів, сумісних з матеріалами формоутворюючих та армуючих шарів. 9. Конструкційний багатошаровий елемент за п. 8, який відрізняється тим, що клейна композиція вибрана з групи, що включає поліефірні, вінілефірні, епоксидні і епоксивінілефірні смоли. 10. Конструкційний багатошаровий елемент за пп. 1, 8, 9, який відрізняється тим, що клейна композиція додатково містить барвник, сумісний з матеріалами формоутворюючих та армуючих шарів і складом клейної композиції. 11. Конструкційний багатошаровий елемент за п. 1, який відрізняється тим, що він одночасно є конструкційним, теплоізоляційним, звукоізоляційним, радіопрозорим, удароміцним, стійким до розриву, до багаторазових динамічних навантажень, пожежобезпечним, морозостійким, водонепроникним, легким. 6 UA 99966 U 7 UA 99966 U 8 UA 99966 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
